Как выполняется монтаж кровельных аэраторов

Последствия скопления влаги под кровлей

Наиболее часто проблемы с конденсатом наблюдаются на кровлях мягкого типа, именно они требуют обязательного обустройства аэраторов. Но, также нельзя исключать скапливание влаги под кровлей жесткого типа. Для полноты раскрытия проблемы рассмотрим обе ситуации.

Мягкая кровля (рубероид)

Такой вид кровли в основном характеризуется следующими проблемами:

• Возникновение пузырей. Типовая мягкая кровля образуется из гидроизоляционного слоя в верхней части и пароизоляционного слоя в нижней. Это позволяет получить герметично замкнутую среду. В летнее время, такой кровельный «пирог» нагревается более чем на 90 градусов, что приводит к испарению накопившейся влаги и повышению внутреннего давления. Учитывая характеристики термопластичных составляющих гидроизоляционного материала, сам собой напрашивается вывод, что подобные условия способствуют вздутию кровли, а это влечет за собой ее разрушение.
• Снижение эффективности теплоизолятора. Застоявшаяся влага под гидроизоляцией значительно увеличивает теплопроводность утеплительного слоя. В строительном мире известен тот факт, что при увлажнении изолятора на 2 % его теплопроводность возрастает на 40 %, а это увеличивает затраты на отопление. Кроме того, переувлажнение – это первый шаг к образованию плесени.
• Разрушение перекрытий, которые в основном выполняются из цементно-песочных смесей, образующих капиллярно-пористую структуру. Вода, попавшая в такие поры, при понижении температуры кристаллизуется и увеличивается в объеме, вместе с этим давление на стенки пор увеличивается, что приводит к их разрушению.

Мягкая кровля и вода

Что касается мягкой кровли, то под ней влага активно скапливается в утепляющем слое. Как минимум из-за этого крыша может пойти пузырями, особенно если речь идет о мягком битумном покрытии, постеленном на плоскую бетонную крышу. В этом случае пузыри могут возникнуть вот почему: летом кровля легко может нагреться до 90 и более градусов. В составе мягких материалов всегда присутствует битум, который является термопластичным веществом – он остро реагирует на изменения температурного режима (может стать хрупким в холодную погоду или мягким и пластичным – в жаркую). При нагревании материала свыше 50 градусов пластичность возрастает, а качество сцепления покрытия с основанием зависит по большей мере вовсе не от адгезии, а именно от вязкости входящих в состав материала компонентов или мастики, на которую покрытие приклеивалось.

Дефект рядовой кровли — образование вздутий кровельного ковра

Между пароизоляцией и гидроизоляцией в пироге кровли имеется замкнутое герметичное пространство. При повышении температуры давление в этой области возрастает до 2-2,5 т/м2. Гидроизоляция приподнимается, поднимает кровельное покрытие, и таким образом формируются вздутия.

Чтобы избавиться от всех вышеперечисленных проблем, необходимо во время монтажа кровли установить аэратор. Он обеспечит вывод воздуха наружу, а вместе с ним – и влаги. Устройство позволит осушить тепло- и гидроизоляционные слои и предотвратить скопление конденсата.

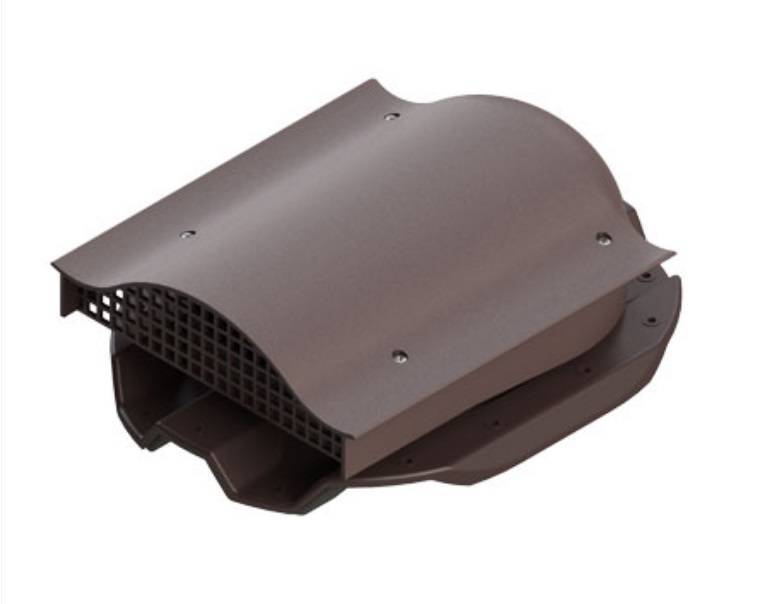

Коньковый аэратор для мягкой кровли

Что такое аэратор кровельный

December 24, 2013

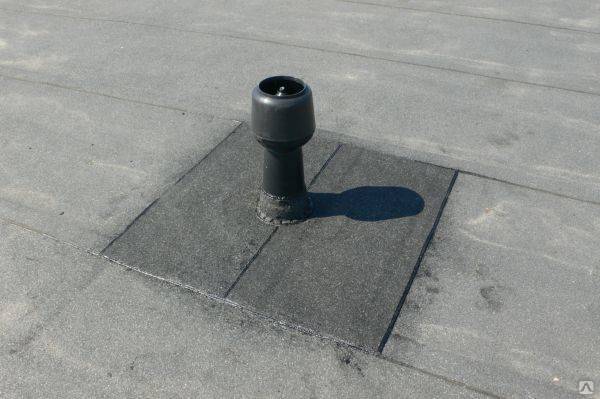

Аэратор кровельный представляет собой устройство, назначение которого состоит в вентиляции подкровельного пространства, а также выводе влаги и водяных паров. Внешне это труба диаметром 6,3-11,1 сантиметров, накрытая сверху зонтиком для защиты от попадания внутрь атмосферных осадков. Его используют на плоских и скатных кровлях. Он позволяет сохранить эксплуатационные показатели качественно сделанной крыши.

В гражданском и промышленном строительстве большой популярностью пользуется мягкая кровля.

Осушение теплоизоляционных слоев осуществляется за счет обустройства вентиляционных систем. И для выполнения подобных задач используется аэратор кровельный. Его работа основывается на использовании разницы внешнего и внутреннего давления. Также его функционирование возможно за счет создания тяги в трубе из-за низкого давления, которое создается благодаря внешним ветровым потокам.

Аэратор кровельный выполняет следующие функции:

— вывод водяного пара, поднимающегося из внутренних помещений;

— снижение давления, появляющегося в кровельной системе ;

— препятствие образованию конденсата на гидроизоляции.

Отсутствие кровельного аэратора или иной системы вентиляции может привести к пагубным последствиям.

1.

2. Увеличение теплопроводности. Давно известно, что влага значительно снижает показатели теплоизоляционных материалов. А это приводит к увеличению затрат на отопление. К тому же она способствует развитию плесени.

3. Разрушение стяжки и гидроизоляционного ковра. В роли выравнивающей стяжки чаще всего используются песчано-цементные растворы. Они относятся к типу капиллярно-пористых материалов. Т.е. поры в подобных материалах связаны между собой, а также заполнены воздухом. Поры могут заполняться водой в результате попадания в них влаги. Этого можно избежать за счет использования кровельных аэраторов. При отрицательных температурах вода кристаллизуется и переходит в другое агрегатное состояние – лед. При этом она увеличивается в объеме, что приводит к появлению микротрещин и разрушению стяжки.

Установка кровельных аэраторов выполняется следующим образом:

1. В кровельном ковре и стяжке вырезается окно до слоя утеплителя в том месте, где будет смонтирован вентиляционный патрубок.
2. Теплоизоляционный материал следует проверить. Если он влажный, то его следует заменить.
3. Нижнее основание трубы следует покрыть специальной мастикой, предназначенной для крепления кровельного аэратора к крыше. Чтобы прикрепить к стяжке, используются саморезы. Их следует равномерно распределить по аэраторной юбке.
4. На основании патрубка следует сделать слой дополнительной гидроизоляции.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Как правильно подготовить основание под коньковый аэратор

Коньковый аэратор должен покрывать конек по всей его длине

При этом крайне важно правильно оформить участок стыка двух скатов.. Практически по всей длине между ними должна остаться свободной полоса шириной в 5 см. Для этого нужное отверстие либо заранее предусматривается при обустройстве сплошного настила, либо высверливается

Практически по всей длине между ними должна остаться свободной полоса шириной в 5 см. Для этого нужное отверстие либо заранее предусматривается при обустройстве сплошного настила, либо высверливается.

• Плотная стыковка скатов осуществляется только с двух сторон фронтона, при этом ширина данного участка должна быть не меньше:
  • суммы ширины фронтального свеса и ширины стены, на которую приходится этот участок;
  • 30 см в месте стыковки с ендовым желобом или примыкания к стене.
• Несмотря на наличие сплошного участка, установка конькового воздуховода производится без отступа, непосредственно от края фронтонного карниза.

Необходимость монтажа

Важно не только знать, как устроен аэратор для кровли – что это такое, каким набором функций обладает, но также для чего его вообще необходимо устанавливать. На это существует следующий ряд причин:

1. Сохранение или улучшение качества тепло- и гидроизоляции кровельного пирога, что в перспективе снижает расходы на отопление.
2. Соблюдение технических требований по эксплуатации кровельного покрытия.
3. Профилактика ремонтных работ и общее повышение срока службы конструкций.

Схема распределения влажного воздуха под кровлей Источник bta.ru Особенно важное значение имеет установка аэраторов на мягкой кровле при наличии мансардного этажа. Если на нежилой крыше вентиляцию и отток паров из нижнего яруса можно обеспечить неплотным прилеганием свесов на карнизах или специальными слуховыми отверстиями, в варианте с утепленным подкровельным помещением эта схема не подойдет

Причина – переохлаждение и выветривание жилища. Единственный выход в данной ситуации – грамотно установить аэратор на кровле.

Как установить?

Каждый тип аэраторов имеет определенный порядок установки.

Точечные устройства монтируют на крышах плоского типа и кровлях, имеющих угол наклона менее 12 градусов. Также они могут использоваться в качестве дополнения к коньковым аэраторам.

Рассмотрим подробнее технологию монтажа точечных аэраторов:

Определяем местоположение аэраторов. Прикладываем аэратор основанием к месту монтажа и по контуру обводим карандашом. По нанесенной метке посредством электрического лобзика проделываем отверстия.

• Устанавливаем над готовым отверстием юбку (основание) аэратора и фиксируем ее при помощи саморезов либо гвоздей. Для более прочной фиксации можно дополнительно использовать клей. В этом случае на внутренний сегмент юбки наносим битумную мастику, приклеиваем к основе и закрепляем гвоздями.
• Верх юбки промазываем битумным клеем.
• Юбку перекрываем мягкой черепицей, подрезая гонты в местах соприкосновения.
• Сверху на юбку надеваем сетку аэратора, привинчиваем ее посредством саморезов. Затем устанавливаем колпак (крышку), защелкиваем его и также привинчиваем саморезами.

Монтаж конькового аэратора достаточно прост, его устанавливают по всей длине конька скатной и ее разновидности – вальмовой крыши, уклон которых составляет от 12 до 45 градусов. Установить проветриваемый конек мягкой кровли можно двумя методами.

Технология установки:

В цельном основании посредством циркулярной пилы прорезаем вентиляционный паз. Он может быть единственным (на наивысшей точке конька) либо состоять из двух частей (по бокам от конька). Совокупная толщина вентиляционного зазора должна равняться 3-8 см (в зависимости от инструкций изготовителя применяемого аэратора). Вентиляционный паз должен заканчиваться за 30 см до края конька по обеим сторонам, то есть покрытие остается сплошным.

• Участки, где вентиляционный зазор не был прорезан, покрываем коньковой черепицу.
• Производим установку аэратора. Каждую его секцию фиксируем посредством специальных кровельных гвоздей либо шурупов, ввинчиваемых через имеющиеся заводские отверстия.
• Поверх профиля аэратора укладываем коньковую черепицу. Ее лепестки укладываем внахлест, по стандартной технологии монтажа вдоль ребер. Единственным отличием являются элементы крепления. В этом случае черепицу прибиваем к аэратору специальными кровельными гвоздями.

Второй метод предусматривает фиксацию в наивысшей точке скатов кровли брусков из древесины. Получается своего рода обрешетка для планки конька. Сверху к брускам прибиваем фанерные полосы, образовывая треугольник. Вентзазоры формируем между брусков, а всю конструкцию, как и в предшествующем случае, накрываем гонтами.

У домов с шатровой или вальмовой архитектурой кровель отсутствуют фронтоны. Но это не проблема для устройства вентиляции. Она базируется на тех же принципах, что и у двускатных крыш, но вместе с тем не надо забывать о том, что необходимо сооружать входные зазоры, обеспечивающие проход воздуха по всему периметру кровли. Какое количество скатов шатровая крыша не имела бы, каждый из них должен проветриваться.

Большое желание забыть об устройстве вентиляции пространства под кровлей дает полувальмовая кровля, поскольку ее наклонные торцовые элементы обладают сравнительно небольшими габаритами. Вентиляционную систему здесь можно соорудить по принципу вентиляции на основных скатах кровли.

Во всех описанных случаях, если подшивка кровли делается из древесины, то она не должна быть монолитной, поскольку сквозь ее зазоры должен проходить воздух в пространство под кровлей. Но параллельно с вышеуказанными правилами монтажа требуется еще и сделать правильный расчет, чтобы под кровлей формировалась нормальная тяга. В противном случае все это функционировать не будет.

Вне зависимости от способа устройства вентиляция должна гарантировать:

• прохождение паров воздуха;
• защиту пространства под кровлей от атмосферных осадков и тающего снега;
• через конструкцию конька не должна проходить влага;
• обеспечение испарения излишней жидкости из помещения.

Тонкости эксплуатации

Определенной нормы, согласно которым каждому дому необходимы кровельные аэраторы, не существует. Более того, без них легко можно обойтись в домах старого типа с неотапливаемым чердачным помещением и крышей. В таких конструкциях воздух, поднимаясь из жилых помещений, оказывается на чердаке, где смешивается с холодным воздухом, после чего выводится через неотапливаемую крышу.

В строениях нового типа крышу обычно утепляют для предотвращения теплопотерь здания, нередко на чердаке обустраивают мансардные помещения. Кроме того, в условиях высоких темпов строительства нередко используется недостаточно высушенная стропильная система. В итоге парам влаги не удается «выбраться» наружу и они впитываются в стропильную систему (обычно и без того недостаточно просушенную), а затем и в элементы кровельного пирога. Несомненно, таким строениям необходимы аэроэлементы на кровле.

Подготовка

После того, как вы решили устанавливать аэраторы, нужно определиться с их подходящим видом, местом монтажа и требуемым количеством.

Так, на скатных крышах, покрытых металлической черепицей, устройства ставятся в наивысших точках кровли, при этом их следует удалить от конька как минимум на 50 см. На плоских крышах аэраторы обычно ставятся в местах стыках кровельных плит или на максимально возвышенных участках.

Для двускатной крыши, оснащенной коньком и ендовой, потребуется установка устройств по линии водораздела. Бывают случаи, когда вентилятор монтирует под конек. Как правило, данная установка встречается на фальцевых кровлях.

Расчет

После того, как мастер определится с типом аэраторов, его волнует, на какое количество метров кровельного пространства достаточно 1 вентилятора. Как правило, максимальный шаг монтажа – 12 метров.

Как уже говорилось, на количество труб «с грибком» влияют особенности крыши. Для плоских кровель достаточно 1 аэратора на каждые 100 кв. м поверхности, при этом расстояние между устройствами должно составлять максимум 12 м. При наличии ендовы аэраторы монтируют по линии водораздела.

Монтаж

Установка аэратора подразумевает несколько рабочих этапов.

1. Создание в кровле перфорации, которая доходит до теплоизоляционного слоя. Создаваемое отверстие должно точно соответствовать диаметру аэратора.
2. При обнаружении влажных участков утеплителя его следует заменить сухим.
3. Устройство в нижней своей части обмазывается мастикой, после чего фиксируется к основанию крыши.
4. На кровле с помощью саморезов закрепляется дополнительная юбка патрубка.
5. Внизу патрубка должна быть предусмотрена дополнительная гидроизоляция.
6. Загерметизировать все щели специальным составом для исключения протечки крыши.

Практические решения в вентиляции для кровли

Применение точечных аэраторов

Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.

Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.

Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.

Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв.м кровли.

Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.

Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.

Применение коньковых аэраторов

Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.

По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.

На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.

Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.

На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.

Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.

Виды материалов, их назначение и достоинства

В зависимости от поперечного сечения коньковые элементы бывают двух основных видов:

1. Прямоугольные. К ним же относятся треугольные и трапециевидные. Это относительно недорогие изделия, они обладают простым внешним видом и используются в качестве бюджетных решений, а также для кровель с небольшими скатами. Не требуют заглушек, торцы перекрываются ветровыми планками.
2. Полукруглые. Напоминают настоящую черепицу, имеют эстетичный внешний вид, логически завершая плоскость ската. Требуются концевые заглушки, а для вальмовых и шатровых крыш – стыковочные элементы. Это заметно повышает стоимость решения.

И уплотнители, и аэроэлемент выполняют следующие функции:

• герметизация стыка конька и ската
• защита подконькового пространства от атмосферных явлений
• предотвращение утечек тепла;
• обеспечение микроциркуляции воздуха, предотвращение застойных явлений.

Чтобы выбрать уплотнитель для конька металлочерепицы, нужно разобраться в их устройстве и сравнительных достоинствах.

Уплотнитель

Уплотнители конька поставляются на самоклеящейся основе и относятся к следующим типам

1. Универсальный коньковый уплотнитель для металлочерепицы. Универсальный материал представляет собой ленту вспененного полимера высотой 20-30 мм. Наклеивается на верхнюю часть кровельного листа и прижимается краем конька для металлочерепицы. Чтобы не перекрывать доступ воздуха полностью, его наклеивают отдельными участками с небольшими промежутками.
2. Саморасширяющийся уплотнитель конька крыши из металлочерепицы. Полимерная лента вспенивается при контакте с воздухом, после удаления защитной пленки. Обеспечивает лучшее прилегание и дополнительную фиксацию конька, точно повторяя форму профиля листа. Для организации воздухообмена также наклеивается с промежутками.
3. Профильный уплотнитель под конек для металлочерепицы. Изготавливается специально под конкретный профиль кровельного листа. Внутри полосок из вспененного полимера отштампованы отверстия для вентиляции подконькового пространства. Это самое дорогое, но и самое удобное в установке и эксплуатации решение

Как правило, уплотнители для металлочерепицы выполняются самоклеящимися. Если клейкого слоя нет или он высох, их крепят клейким составом.

Существует еще один способ уплотнения для крыши. В зазор конька для металлочерепицы задувают монтажную пену. Метод отличается дешевизной, но требует большой точности. Вылезшая наружу пена сделает крышу безобразной, а отодрать ее будет очень сложно. К тому же вентиляционные отверстия придется прорезать ножом после застывания материала.

Аэроэлемент

Аэроэлемент конька – это современная разработка ученых, изобретателей и инженеров. Прогрессивный материал позволяет существенно ускорить и упростить монтаж кровли и гарантировать высокие эксплуатационные качества.

Аэроэлемент представляет собой ленту сложной конструкции. По краям идут две полосы из гофрированного алюминия. Они соединены полосой из частой полимерной сетки с повышенным паропропусканием.

Лента раскатывается вдоль линии конька перед его установкой и крепится к кровле клейким слоем. При монтаже конька крыши из металлочерепицы его края прижимают гофрированные полосы к поверхности кровельных листов, деформируя их для полного прилегания.

Полимерная сетка и гофрированные полосы обеспечивают оптимальную циркуляцию воздушных масс и предотвращают утечки тепла.

Необходимость установки.

Нужен ли уплотнитель под конек металлочерепицы?

В принципе, без него можно обойтись для кровли с так называемым «холодным», или неотапливаемым чердаком в малоснежных и не слишком ветреных местностях. При качественно устроенной гидроизоляции даже попадание небольшого количества влаги не сможет повредить кровле.

Но если кровля утеплена — то применение уплотнителя или аэроэлемента становится обязательным. В противном случае в подкровельном пространстве повысится влажность, это создаст условия для гниения и возникновения плесени и грибка.
