Акт опрессовки системы отопления: акт промывки после проведения гидравлических испытаний

Правила заполнения Акта

За заполнение акта опрессовки несёт ответственность теплоснабжающая организация.

Шапка

• заполнение шапки Акта начинается с указания точного названия тестируемой тепловой системы (данная информация содержится в её рабочей документации, проекте);
• вносится полное наименование объекта, обслуживаемого тепловой установкой. Его можно найти в разрешении на строительство или в его проектно-сметной документации;
• вносится информация о населённом пункте, дате проведения испытаний/утверждения Акта (в случае если дефектов не выявлено и документация оформляется в день тестовых мероприятий).

Состав комиссии

Указываются данные всех членов приемной комиссии. В неё входят представители генподрядчика, заказчика и организации осуществлявшей работы. Представитель каждой из сторон должен предоставить информацию о названии своей организации, должности, которую он в ней занимает, а также свои фамилию и инициалы.

Осмотр и результаты

• Заносятся данные проектной организации и шифр проекта, по которому возводилось сооружение и устанавливались инженерные коммуникации, в частности, система отопления.
• Указываются метод проведения испытаний – гидростатический или манометрический (пневматическая опрессовка). Далее, данные рабочих параметров: давление в трубопроводе (в одной из единиц измерения – МПа или кг/см2), время, на протяжении которого система находилась под избыточным давлением.
• Вносится величина падение давления за время тестового периода (в МПа или кг/см2).
• Указывается отсутствие или количество, а также местонахождение дефектов выявленных в ходе испытания либо после него. Предписания по устранению дефектов вносятся непосредственно в акт или в дополнение — накопительную ведомость.

Решение комиссии и подписи

На основании полученной информации приемная комиссия выносит решение, соответствует ли данная система отопления отраслевым нормативам и проектным показателям. Делается вывод о том прошла ли система испытание или нет. По выявленным дефектам дается предписание на их ликвидацию с указанием времени выполнения ремонтных мероприятий.

Независимо от принятого решения Акт подписывается всеми членами комиссии.

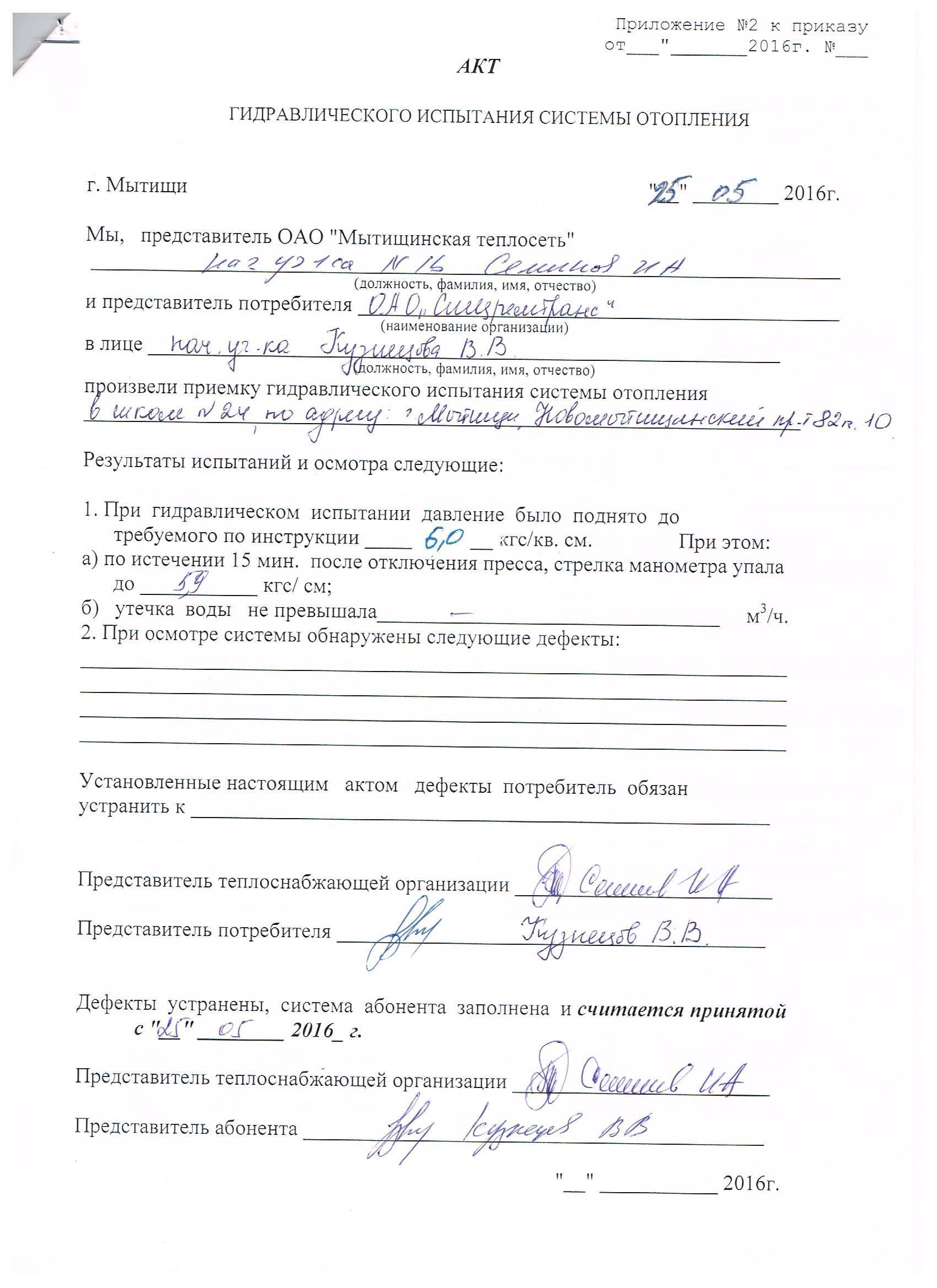

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим. В основной части акта указываются:

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе, указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Замена трубопроводов является далеко не бюджетным вариантом улучшения функционирования отопительной системы. Своевременно проведенная промывка системы дает возможность избавиться от загрязнений внутри труб, которые вызывают заметное снижение температуры при работе отопительного оборудования.

Этапность исполнения фронта работ по промыванию отопительных систем специальными организациями выглядит следующим образом:

1. В первую очередь производят осмотр состояния конструкции. На основании чего оценивается общее состояние конструкции. Производится первичная опрессовка системы. Рабочее давление не может быть выше стандартных отметок в 1,25 раза. По норме оно не может быть не выше чем 2 атмосферы. Это нужно для того, чтобы в ходе эксплуатации не проявились протечки. Это может привести к конфликту с представителями заказчика. Все протечки и выявленные недоделки нужно устранить перед началом работ по промывке батарей отопления.
2. Затем пишут акт на произведение внутренних работ в ходе очистки конструкций. В такие работы включают полный демонтаж систем отопления.
3. Выбирают самую эффективную и оптимальную технологию очистки конструкции. Самым экономичным считается гидропневматический способ внутренней промывки батареи отопления. Делают это с помощью специальной пульпы. При этом образовывается сильная струя воды, которая и промывает батареи отопления изнутри. Иногда используют специальное оборудование, которое используется для промывки батареи. Некоторые профессионалы используют химические средства для очистки. Но такой способ более агрессивен и может повредить внутренние части системы.

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Является ли бумага обязательной

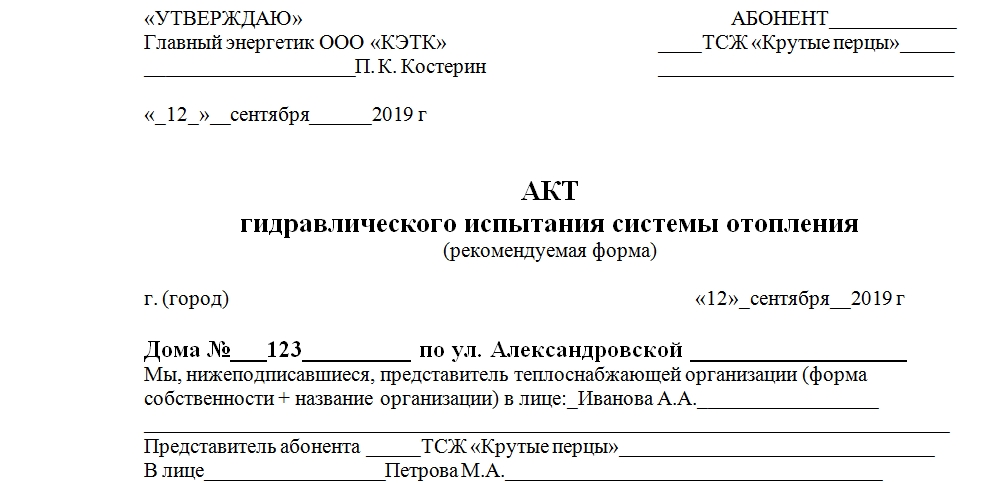

Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора. Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность. Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре. Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления. В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Заявление на выдачу судебного приказа о взыскании долга по ЖКХ: образец

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Техника проведения гидропневмоиспытаний

Стандартный срок выполнения опрессовки – завершение отопительного сезона. Заранее проверяя все элементы магистрали, мастер получает возможность исправления и подновления схемы до начала нового сезона.

Процесс проводится в следующем порядке:

1. После завершения холодного периода выполняется проверка запорной арматуры, осматриваются тепловой и элеваторный узлы, стояки отопления.
2. Осуществляются работы по промывке трубопроводов и приборов отопления, которые входят в систему.
3. После подготовки, осматриваются узлы на предмет протечек, которые нужно устранить. Это необходимо сделать до момента опрессовки, а также до начала следующего отопительного сезона. Выполняется контрольный осмотр труб на открытом воздухе и в подвале – подновляется теплоизоляция, гидроизолирующий слой.

После выполнения этапов можно начинать опрессовку. Как только процедура закончена, система заполняется теплоносителем и дожидается ввода в эксплуатацию в отопительный сезон.

А сами испытания выглядят так:

• все приборы отопления заполняются теплоносителем;
• в работу включается пресс, подающий давление до проверочного уровня (это требования СНиП);
• нагнетается давление ручными или электрическими насосами, которые оборудованы контрольно-измерительными приборами;

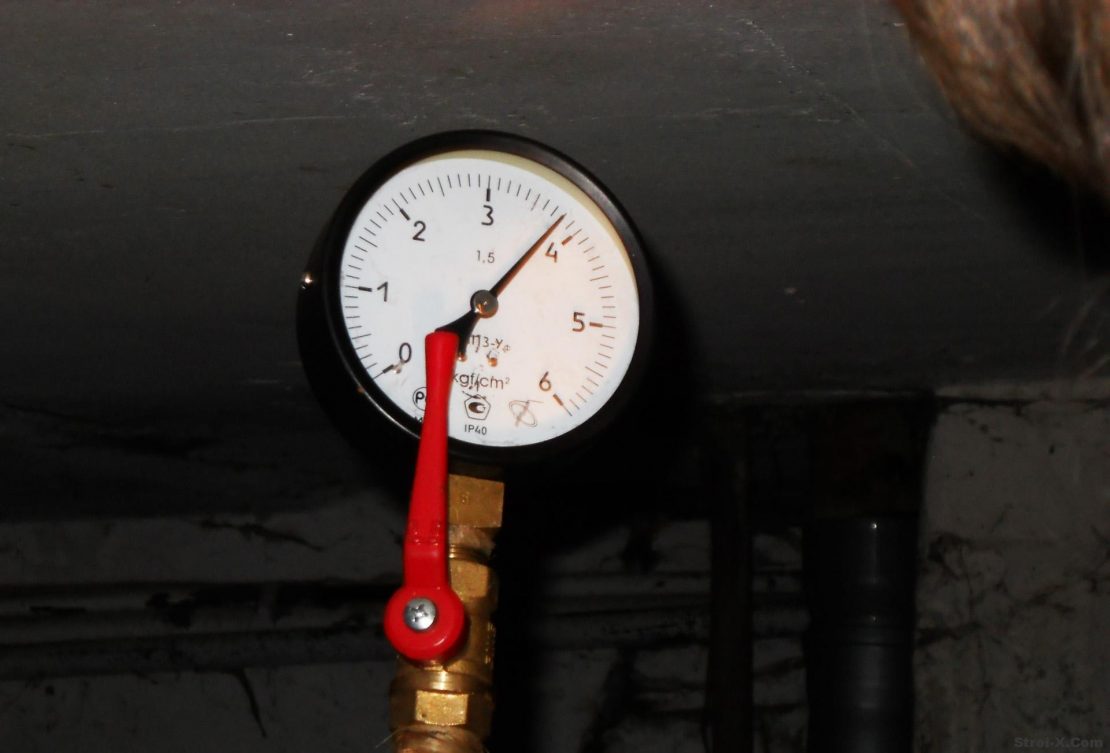

• манометры должны быть с делением не более 0,1 кгс/м3, класса точности от 1,5, делением корпуса не менее 160 мм, максимальное значение не ниже 4/3 от показателей давления испытательного.

Величина испытательного давления в процессе опрессовки магистрали после монтажа не менее 16 кгс/м3 (1,6 мПа). В течение 5 минут проведения испытаний давление не должно понижаться ни на одно деление. После этого времени можно уменьшить показатель давления до рабочего и визуально осмотреть все узлы и детали тепловой магистрали. Если утечек, нарушения герметизации, поломок не выявлено, проверка считается пройденной.

Показатели испытательного давления для разных приборов:

1. Элеваторные узлы, установки водонагревательные, ГВС. Не более 1,25 от показателя рабочего давления, не ниже 10 кгс/см3.
2. Системы отопления в многоэтажных домах, оснащенные чугунными батареями. Не более 6 кгс/см3 (1,25 от рабочего давления).
3. Тепловые системы с приборами конвекторного типа из стали, алюминия, биметалла и панельными агрегатами. Не ниже 10 кгс/см3.
4. Контуры систем ГВС. Не более 10кгс/см3, расчет – рабочее давление плюс 5 кгс/см3.

Параметры положительной проверки:

• в системах паровых, водяных давление в период проверки не превысило 0,02 мПа;
• в системах с панельными приборами давление за 15 минут проверки не снизилось более чем на 0,01 мПа;
• при обрисовке ГВС в течение 10 минут давление не снизилось более чем на 0,05 мПа;
• нет подтеканий, намоканий, запотеваний сварных швов, узлов соединения, стыков регулирующей или запорной арматуры.

Порядок производства работ

Этот порядок рекомендуется изучить с той целью, чтобы осуществлять контроль над работниками фирмы, выполняющими данную процедуру. Сначала должны быть выполнены подготовительные работы, при новой смонтированной системе это ее предварительная промывка и визуальный осмотр на предмет возникновения протечек. В старой схеме не помешает слить весь теплоноситель, прочистить грязевик и произвести капитальную промывку. Котел от системы следует отсечь кранами. Для операции по опрессовке необходим электрический или ручной насос, снабженный манометром. Проверка может выполняться путем нагнетания воды (гидравлический метод) или воздуха (пневматический метод) до требуемого давления. При пневматическом способе насос просто подсоединяется к штуцеру подпитки системы и начинается нагнетание. Гидравлический способ требует заполнения системы водой и тщательного стравливания из нее воздуха, иначе можно получить некорректный результат.

Важно. Заводской насос для опрессовки системы отопления часто снабжается манометром, рассчитанным на максимальное давление 50 Бар и по нему нелегко определить значение, к примеру, 9 Бар. В таких ситуациях надо иметь дополнительный прибор со шкалой не более 16 Бар, смонтированный в виде узла с кранами и подключаемый к насосу, как показано на фото:

В таких ситуациях надо иметь дополнительный прибор со шкалой не более 16 Бар, смонтированный в виде узла с кранами и подключаемый к насосу, как показано на фото:

Воздушная опрессовка отопления делается обычным автомобильным насосом, присоединяемым к патрубку подпитки или опорожнения через узел с манометром, изображенный на фото. Достаточно накачать давление 2 Бар, для проверки герметичности с помощью воздуха этого достаточно. Затем надо выдержать трубопроводы под давлением несколько часов, при этом сливной кран лучше перекрыть, зафиксировав показания прибора.

По прошествии времени давление в системе может упасть на 0.2—0.3 Бар, после чего стрелка манометра остановится. Это связано с нагревом и расширением воздуха во время накачки и считается допустимой погрешностью.

Что касается испытания гидравлическим способом, то правила опрессовки (ВСН 69–97) требуют сначала довести давление до рабочего и произвести осмотр на предмет протечек или разрывов. Затем в течение получаса дважды плавно повышают давление в полтора раза – до испытательного. То есть, при давлении системы 2 Бар опрессовывать нужно при 3 Бар. Если падение не превышаете 0.6 Бар, то необходимо выдержать промежуток времени не менее 2 часов. Стрелка манометра осталась на месте? Испытание успешно завершено и можно приступать к заполнению акта.

В ситуации, когда манометр показывает непрерывное медленное падение давления в сети, надо искать протечку. Это делается визуально либо с помощью мыльной эмульсии и кисточки. После обнаружения неплотности течь устраняется и опрессовка труб отопления производится повторно.

Подготовка к отопительному сезону

Гидроиспытания магистралей теплоснабжения — важный фактор для их бесперебойной работы. Со временем все элементы этих инженерных сооружений изнашиваются и могут выйти из строя в самый неподходящий момент. Чтобы этого не произошло, перед началом отопительного сезона нужно провести два важных мероприятия.

Подробнее о том, как произвести гидравлические испытания систем отопления:

Гидравлические испытания

Каждая система обогрева зданий обладает определенным показателем рабочего давления. Именно этот параметр определяет уровень обогрева помещений, качество циркуляции жидкости, а также тепловые потери. На выбор показателя рабочего давления магистрали оказывают влияние различные факторы — тип строения, его этажность, качество трубопровода и т.д.

Во время движения теплоносителя по трубам возникает большое количество различных гидравлических процессов. В результате наблюдаются перепады давления во всей системе, называемые гидравлическими ударами. Из-за этих нагрузок снижается срок эксплуатации всех элементов отопительной системы. Таким образом, испытания необходимо проводить при давлении, в 1,2−1,4 раза превышающем номинальный показатель.

Для проведения опрессовки необходимо сначала заполнить систему водой. Затем нужно поднять давление до расчетного, контролируя процесс с помощью манометра. После выполнения этих действий система должна оставаться под давлением в течение 30 минут. Если за этот отрезок времени оно не упало, не наблюдалось течи в элементах системы, то испытание считается пройденным.

Следует заметить, что в некоторых ситуациях допускается падение давления в пределах 0,1 атмосферы. При этом визуальный осмотр не должен выявить протечек, а также нарушений герметичности резьбовых и сварных соединений. Если система не выдержала испытания, требуются ремонтные работы. После их завершения вновь выполняется опрессовка.

Промывка системы

Не менее важное мероприятие при подготовке к новому отопительному сезону — промывка отопительных магистралей. Зимой теплоноситель циркулирует по замкнутому контуру. При нагревании и последующем остывании воды на трубах откладываются соли

Этот процесс протекает одновременно с коррозией, что приводит к образованию слоя накипи на внутренних стенках трубопровода

При нагревании и последующем остывании воды на трубах откладываются соли. Этот процесс протекает одновременно с коррозией, что приводит к образованию слоя накипи на внутренних стенках трубопровода.

В результате уменьшения сечения труб увеличивается гидравлическое сопротивление всей системы, а также падает показатель теплоотдачи батарей. В высокотемпературных отопительных системах возможен локальный перегрев и последующее образование свищей. Для промывки магистрали теплоснабжения используется гидропневматический способ.

Сначала магистраль должна быть заполнена водой, после чего к ней подсоединяется пневмокомпрессор. Благодаря высокому давлению воздуха увеличивается скорость движения жидкости. Кроме этого, создаются дополнительные турбулентные потоки воды, вызывающие вихревые колебания в местах скопления накипи, в результате чего частицы загрязнений срываются со стенок трубопровода. Промывку системы можно проводить с использованием специальных растворов, расщепляющих накипь.

В этом видео вы узнаете, что такое опрессовка системы отопления:

https://youtube.com/watch?v=cMZhf6QqPRU

Алгоритм комплектации документов и порядок составления акта

У организаций, занимающихся ремонтом и техническим обслуживанием отопительных систем существует алгоритм составления документов и порядок составления актов, определяющая порядок промывания.

Составлена такая инструкция обычно следующим образом:

1. Обследование отопительного оборудования на предмет трещин, сколов и мест где истончились стенки трубопровода. Трубопровод проверяется с помощью повышенного давления, величина которого повышается в 1,25 раз. При этом его величина не должна быть меньше 2-х атмосфер. Такая проверка проводится для того, чтобы обнаруженная неисправность (если таковая имеется) не стала причиной разногласий заказчика и исполнителя;
2. После проверки выполняются ремонтные работы по устранению трещин, течей и др.
3. Следующим шагом является оформление акта, содержащего информацию о предыдущем этапе. То есть делаются записи о непредусмотренном ремонте;
4. После документального оформления ремонта осуществляется подбор способа промывания отопительной системы в вашем доме. Чаще всего выбирают гидропневматическую промывку, осуществляющуюся с помощью пульпы, содержащей воду и сжатый воздух;
5. Предпоследним шагом становится составление сметы проделанных работ, в стоимость которых включают цену амортизации оборудования, затраты на топливо, на химические вещества и также учитывается труд работников.

На основе всего вышеперечисленного оформляется договор на промывание системы отопления. В данном документе, акте оговорены стоимость оказанных услуг и последовательность их выполнения. В том числе в договоре и форме прописаны обязанности и обязательства заказчика и исполнителя и сроки проведения промывания системы отопления

Очень важно включить в договор штрафы и санкции за невыполнение в срок, либо некачественное ее выполнение. Данные пункты позволят избежать конфликтов и подтолкнут исполнителя к выполнению более качественной и добросовестной работы

Данные пункты позволят избежать конфликтов и подтолкнут исполнителя к выполнению более качественной и добросовестной работы.

Такой пункт называется «ответственность сторон». Также необходимо указать в акте на промывку отопительной системы в каких случаях, в какой ситуации и по каким причинам данный договор может быть расторгнут

На этом этапе работы только начинаются, поскольку перед тем как осуществить промывку отопления необходимо все тщательно проверить и задокументировать как результаты проверки, так и организационные моменты. Составленный договор подписывается сторонами. Нужно помнить о том, что все возникающие спорные вопросы, нерешенные на уровне руководства организации, осуществляющей работы, решаются в судебном порядке

Для этого крайне важно сохранять все документы, подтверждающие осуществление работ представителями компании в вашем доме

Заключительным этапом является проведение непосредственно работ по промыванию системы отопления; затем следует провести вторичную проверку трубопровода и радиаторов на предмет течей и трещин. Затем проводится окончательная проверка на работоспособность и, после оценки работы заказчиком, происходит запуск отопления в доме.

Методические рекомендации

Образец заполнения акта находится в снабжающей организации. Вначале указывается дата проведения испытаний. Необходимо вписать наименование объекта и его адрес. Отталкиваться здесь нужно от паспорта здания. После этого перечисляются лица, принимавшие участие в работе.

Актк гидравлических испытаний следует хранить аккуратно

Следующий пункт – участок или место, где проводились испытания. Здесь нужно помнить, что указывается полное наименование объекта.

Процесс дальнейшего заполнения акта исследования трубопроводов выглядит следующим образом:

• Размер пробного и рабочего давления;
• Время его фиксации;
• Показатели манометров;
• Результат проведенного визуального осмотра;
• Перечень проведенных или рекомендованных ремонтных работ;
• Заключение о работоспособности исследуемой системы;
• Подписи ответственных лиц.

Акт о пригодности системы для дальнейшей эксплуатации составляется снабжающей организацией или лицами, получившими соответствующий допуск. Регламент всех мероприятий прописан в СНиП. Строгое выполнение всех рекомендаций – залог того, что составленный документ будет иметь юридическую силу. Каждый этап испытаний тщательно фиксируется. Вся собранная информация используется для составления финального отчета.

Акты пожарных испытаний

В ходе проведения испытаний на работоспособность и безопасную эксплуатацию пожарного оборудования, составляется несколько актов:

• проверка пожарных гидрантов;
• диагностика внутреннего водопровода;
• проверка на безопасность использования и соответствия правилам охраны труда пожарных лестниц.

Пожарных гидрантов

Проверка работоспособности гидрантов на водоотдачу проводится два раза в год и, зачастую, совмещается с проверкой противопожарного водопровода. По результатам инспекции составляется акт, который подписывается комиссией. Обязательные члены: представитель пожарной инспекции и представитель от организации, в которой проходит проверка. Также комиссия может полностью состоят из сотрудников компании.

В акте указывают:

• общеорганизационные сведения (информация о компании, дата и место составления);
• в основной части дается описание членов комиссии и хода проведения испытания. Информация о гидрантах представляется в табличном варианте. Указывается адрес расположения, диаметр, напор, водоотдача и принадлежность гидранта;
• в заключительной части устанавливается соответствие (или несоответствие) требованиям состояния гидранта.

В конце акт подписывается уполномоченными членами комиссии.

Внутренний противопожарный водопровод

Актом устанавливается наличие или отсутствие дефектов и неисправностей в системе противопожарного водопровода. Проверка проводится ответственными работниками предприятия. Периодичность – не менее двух раз в год, для легковоспламеняющихся производств проверки могут назначаться чаще.

Внутренний противопожарный водопровод (ВПВ) – сложная система труб, датчиков, переключателей. Поэтому проверяет ее зачастую специалист по охране труда или пожарной безопасности, а также лица, которые обучены ПБ.

Акт составляется на фирменном бланке или простой бумаге с указанием реквизитов. Обязательно прописываются:

• сведения об организации и участниках проверки;
• информация о проверяемом объекте;
• результаты проверок;
• рекомендации по устранению дефектов и неисправностей, если таковые обнаружены;
• подписи ответственных лиц.

Если к акту прилагаются дополнительные документы – указывается их перечень и название.

Пожарных лестниц

Испытание пожарного оборудования, в том числе лестниц и стремянок регулируется специальным ГОСТом. Проводить инспекцию могут организации, которые получили разрешение в МЧС и имеют для этого специальное оборудование.

Результаты проверки заносятся в протокол испытаний. В документации приводится стандартная информация об организации и ее реквизитах, сведения о членах комиссии. В основной части приводится информация о проверенных объектах (количество лестниц и стремянок, их инвентарные номера и принадлежность к структурному подразделению), информация о результатах проверок (отсутствие или наличие дефектов). Дается предписание для устранения выявленных неисправностей.

В конце акт подписывается членам комиссии.

Документальное оформление выполненной работы — акт

Акт опрессовки является официальным документом, имеющим юридическую силу, подтверждающим, что:

• испытания проведены в полном объеме согласно программе, разработанной инженером, в соответствии с действующими нормативами;
• теплоснабжающая система находится в рабочем состоянии и подготовлена к эксплуатации;
• в случае аварийной ситуации во время отопительного периода ответственность за нее будет нести одна из сторон или обе, а виновник возместит ущерб.

В форме акта на гидравлические испытания системы отопления имеются графы, которые заполняют полностью и максимально точно.

• название проверяемого объекта;
• дату и время проведения опрессовки;
• тестируемый участок, которым может быть, например, тепломагистраль или отдельный узел;
• используемые приборы;
• результаты визуального осмотра соединений, швов и т.д.;
• величину рабочего давления и нагрузки на систему и продолжительность испытаний;
• значения на манометре в конце проверки;
• величину падения давления;
• информацию о ликвидации протечек и иных дефектов;
• заключение о том, что система готова к эксплуатации;
• подписи уполномоченных лиц.

Акт опрессовки теплотрассы подписывают в день, когда система тестировалась. Этот документ должны завизировать ответственные лица предприятия, проводившего работу, а также органа технадзора и управляющей компании.

Источники

• https://assistentus.ru/forma/akt-opressovki-sistemy-otopleniya/
• https://teplospec.com/montazh-remont/kak-sostavit-akt-opressovki-sistemy-otopleniya-pravila-oformleniya-blanka.html
• https://kanaliza.ru/dokumentatsiya/sostavlenie-akta-gidravlicheskogo-ispytanija-sistemy-otoplenija
• https://tvoizakon.ru/akt-provedenija-gidravlicheskih-ispytanij-sistemy-otoplenija/
• https://www.tproekt.com/obrazec-akta-opressovki-sistemy-otoplenia/
• https://santech-info.ru/otoplenie/akt-gidroispytanij.html

Составление акта опрессовки

Для владельцев частных домов придется обращаться в районные отделения организаций, которые занимаются теплоснабжением. Как вариант, можно воспользоваться услугами частных компаний. Но поскольку ответственность за правильную работу очень серьёзная, то и доверять работу нужно компетентным, аттестованным профессионалам, чья профпригодность подтверждена соответственными документами о допуске к подобным работам.

Можно и самому провести все работы по проверке отопительной системы, если вы уверены в своих возможностях, но все равно контрольную гидравлическую проверку придется провести в присутствии инспектора, который уполномочен данный акт составлять.
