Как установить и подключить автоматику на скважину

Выбор и установка гидроаккумулятора

Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он компенсирует скачки давления при включении и выключении насоса, а также во время его работы.

Гидроаккумулятор это бак, разделенный эластичной мембраной. С одной стороны, находится вода под давлением, с другой воздух, так же под давлением, обычно 1,5 атмосферы. При снижении давления воды, за счет давления воздуха мембрана выгибается в сторону отсека с водой, тем самым компенсируя давление.

Рис.6.

Гидроаккумулятор.

Гидроаккумулятор выбирают по объему исходя из расхода воды. Для загородного дома, в котором проживает 3 – 5 человек достаточно гидроаккумулятора объемом 50 – 70 литров.

Гидроаккумулятор может быть установлен в доме или кессоне. Он подключается к пятиходовому штуцеру, который объединяет автоматику управления насосом и водопровод. В случае разнесенного соединения частей водопровода, гидроаккумулятор может быть подключен напрямую к водопроводу, до первой точки водоразбора.

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.

Источник

1 Особенности и назначение

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак, пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

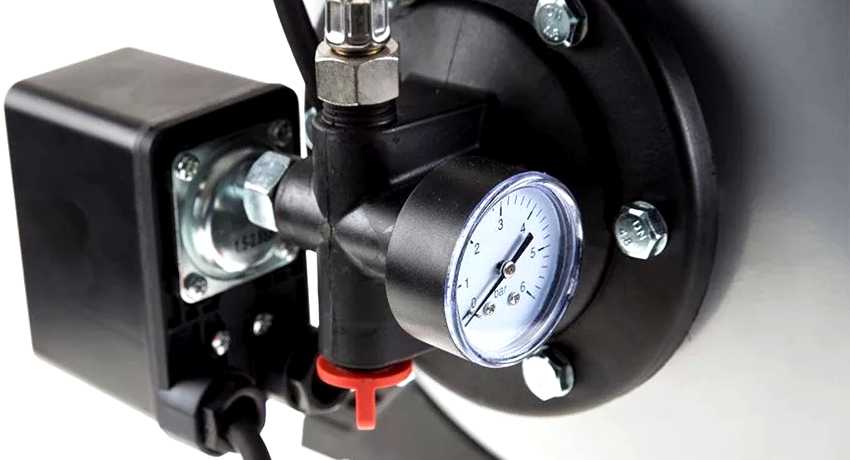

Реле давления с манометром

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

Современная автоматика для насосов поделена на несколько поколений, но работает она по одному и тому же принципу.

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Так, нижняя позиция уровня давления будет достигнута в тот момент, когда в баке будет критически низкий уровень воды. В этого момент система автоматически запустит работу насоса для того, чтобы выровнять ее уровень.

Работать насос будет до тех пор, пока не будет достигнут верхний предел давления в гидроаккумуляторе, и реле не выключится. По такому принципу этот примитивный блок управления работает практически постоянно.

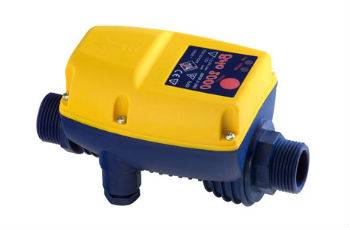

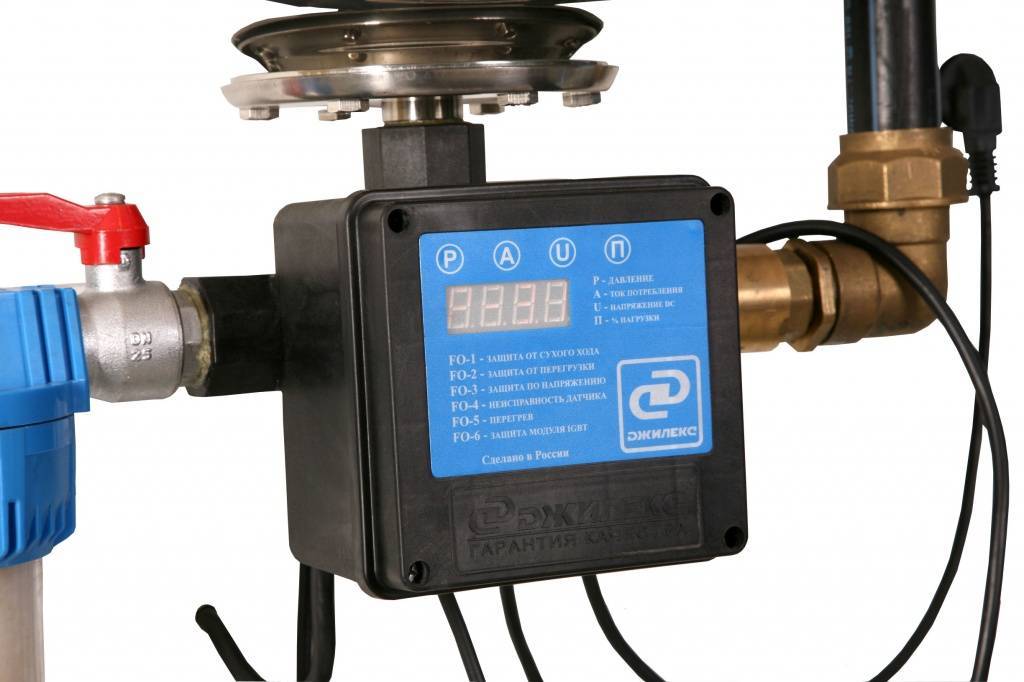

Электронная автоматика с возможность переключения программ

Принцип действия и разновидности

При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.

На погружных насосах производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.

Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант – не приходится сооружать цепочку из приборов автоматического управления.

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

Подключение гидробака к системе водоснабжения

Гидроаккумулятор можно использовать в паре как с поверхностным, так и с погружным насосом. Для каждого вида есть своя схема подключения. Решив использовать погружной насос, необходимо знать о последовательности операций, которые вам необходимо сделать:

Обратный клапан защищает погружной насос от давления воды гидробака

1. На выходе насоса устанавливают обратный клапан. Он нужен для защиты погружного аппарата от давления воды гидробака.
2. Обратный клапан соединяют со шлангом и устанавливают насос в скважину или колодец. Делать это необходимо правильно, используя измеритель глубины. Насос опускают в воду на веревке, так чтобы расстояние до поверхности было не менее 30–40 см.
3. Шланг выведенный из колодца или скважины соединяют со штуцером. Он необходим для разветвления потоков воды. Штуцер имеет пять выходов.
4. Подключают к оставшимся 4 выходам штуцера: гидроаккумулятор, реле давления, монометр и трубопровод.
5. Проводят трубопровод в жилище.

Подключенные части такой системы водопровода максимально герметизируются. Для этого популярно использование специальной ленты фум.

Автоматика для насоса как основное устройство для стабильного водоснабжения

Чтобы сделать идентичным уровень комфортности пользования централизованным водоснабжением и источником загородного дома в виде скважины или колодца, существует специальное устройство – автоматика для насоса. Она не только обеспечит стабильную подачу, но и позволит регулировать давление воды в системе, устанавливая необходимое, а также защитит насос от перепадов напряжения.

Насос для воды: обзор разновидностей гидравлических устройств (прочитать подробнее)

Автоматика для насоса не только обеспечивает стабильную подачу воды, но и дает возможность регулировать давление в системе.

Установка погружного насоса и подключение его к автоматике

Схема подключения погружного агрегата зависит от того, какая используется автоматика для насоса, и обычно она отражена в руководстве по эксплуатации. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора.

На этих видео пошагово рассказывают о монтаже погружного насоса:

Работы начинают с обвязки гидроаккумулятора. Согласно схеме к нему поочередно подсоединяют оборудование. Все резьбовые соединения уплотняют фумлентой. На фото можно увидеть очередность сборки.

Первой на резьбу гидроаккумулятора накручивают «американку». Это разъемное соединение в будущем пригодится для обслуживания накопителя воды, часто связанное с заменой резиновой мембраны. На свободную резьбу американки накручивают бронзовый переходник с резьбовыми отводами. В них вкручивают манометр и реле давления. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе. Другой конец трубы фиксируют с помощью фитинга к патрубку насоса.

Подающую трубу с насосом укладывают на ровном участке. К петлям на корпусе агрегата крепят страховочный трос с запасом длины около 3 м. К трубе шагом 1,5–2 м пластиковыми хомутами фиксируют трос с кабелем. Свободный конец троса закрепляют возле обсадной трубы скважины. Теперь осталось спустить насос внутрь скважины, и натянуть страховочный трос. Обсадную трубу закрывают защитным оголовком, препятствующим засорение скважины.

Когда все готово, кабель подсоединяют к реле и ведут к электрическому шкафу управления. После первого включения насос сразу начнет качать воду в гидробак. На этом этапе надо сразу открыть водоразборный кран, чтобы стравить воздух.

Когда вода начнет течь равномерно без примесей воздуха, кран закрывают и смотрят на манометр. Обычно реле уже идет отрегулировано на верхний параметр давления воды – 2,8 атм., и нижний предел – 1,5 атм. Если манометр показывает другие данные, реле необходимо отрегулировать винтами, стоящими внутри корпуса.

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода насоса

Когда оно эффективно

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Схема электрического подключения реле сухого хода в системе с гидроаккумулятором

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Автоматика для насоса как основное устройство для стабильного водоснабжения

Чтобы сделать идентичным уровень комфортности пользования централизованным водоснабжением и источником загородного дома в виде скважины или колодца, существует специальное устройство – автоматика для насоса. Она не только обеспечит стабильную подачу, но и позволит регулировать давление воды в системе, устанавливая необходимое, а также защитит насос от перепадов напряжения.

Насос для воды: обзор разновидностей гидравлических устройств (прочитать подробнее)

Автоматика для насоса не только обеспечивает стабильную подачу воды, но и дает возможность регулировать давление в системе.

Порядок установки водонапорной системы

Месторасположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

• сам водоподъемный агрегат;
• специальный бак — гидроаккумулятор;
• реле давления, выбирают под емкость бака гидроаккумулятора;
• муфта «американка» для подключения реле давления к гидроаккумулятору;
• цанговая муфта, для перехода с размера на размер;
• латунные переходники;
• фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Сборка насосной группы — часть 1

Продолжение мастер-класса

Как правильно установить агрегат

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно прочитать:

Как выбрать реле

Рассмотрим критерии выбора автоматики управления системой водоснабжения.

РД для работы с погружными и скважинными насосами

Подобные агрегаты требуют монтажа реле защиты от сухого хода с минимальной задержкой (в пределах 30 с). Рабочий ресурс нагнетателя увеличится при наличии плавного пуска. Функция автоматического перезапуска будет совсем не лишней, особенно при заборе воды из малодебитной скважины.

Поверхностные насосы

Для них подбирают защиту от сухого хода с более продолжительной паузой при срабатывании (в пределах 180 с). Приветствуется функция настраиваемой паузы автоматического перезапуска. Не лишним будет измерение перепада давления «Дельта», которой обладают только РДЭ-М (Мастер).

Насосные станции с гидроаккумуляторами

Работая с гидроаккумулятором лучше иметь возможность контролировать время его заполнения. Этой возможностью наделены только РДЭ-М. Регулирование параметров срабатывания защиты от сухого хода будет совсем не лишним, так же, как и регулируемый автоматический перезапуск оборудования. Приветствуется автоматический контроль наличия воздуха в гидроаккумуляторе.Весьма полезна система управления с функцией контроля утечек, реализованная только в РДЭ-М, а также возможность контроля порыва трубопровода.

Выбирая между стрелочным и электронным реле ориентируйтесь на собственное восприятие, т.е. смотрите, какой вариант наиболее удобен для вас. Проще считывать показания с ЖК дисплея, но возможно, кому-то удобнее смотреть показания манометра.

На что обратить внимание

Покупать РД к насосной станции не стоит

Она уже укомплектована автоматикой для поддержания давления в автоматическом режиме.
Заводские настройки, как правило, удовлетворяют параметрам индивидуальных систем водоснабжения: отключение оборудования при достижении давления в системе 2,5 бар, включение – при 1,5 бар, срабатывание защиты от сухого запуска – 0,5 бар.
При покупке следует обратить внимание на такую характеристику прибора, как расчетное количество включений прибора. Чем эта цифра больше, тем дольше прослужит изделие.
Чем больше емкость гидроаккумулятора, тем реже будет запускаться помпа, следовательно, увеличивается его рабочий ресурс.

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

• Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
• Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
• Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
• К ним прикручиваются два узла: манометр и реле давления.
• Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
• С другой стороны труба крепится при помощи фитинга к насосу.
• Подающая труба и насос укладываются на ровном участке.

• На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
• На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
• После чего насос спускается в скважину, и натягивается страховочный трос.
• Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
• Кабель подключается к реле и ведется к управляющему электрошкафу.
• Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
• После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

• ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
• на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
• перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
• при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы

Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства. Для четырехдюймовых труб найти технику проще, чем для трехдюймовых

Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Типы материалов для строительства кессона

Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

• Пластиковые модели устойчивы к влажности, а их небольшой вес обеспечивает удобство монтажа. Недостатком материала является его относительно невысокая прочность. Справиться с этим можно путем контурной заливки емкости бетонным раствором.
• Бетонные конструкции требуют определенных усилий при установке. Кроме того, при выполнении кессона из бетонных колец потребуется оплачивать услуги грузоподъемной спецтехники. В то же время бетонные кессоны можно считать достаточно надежными и долговечными.
• Кессон для скважины своими руками можно сделать из металла. Этот материал также обладает надлежащей прочностью и долговечностью. Однако с учетом условий эксплуатации при строительстве потребуется обеспечить максимально надежную гидроизоляцию такого изделия для предотвращения коррозии и внимательно следить за целостностью защитного слоя в процессе эксплуатации.
• Установка кессона на скважину может осуществляться методом кирпичной кладки. Таким конструкциям при изготовлении для надежности потребуется защитный слой для обеспечения герметичности. Приобретение строительного материала потребует капиталовложений, но для кессона можно использовать кирпич, оставшийся после строительства дома или гаража.

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 — 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.
