Как построить беседку с кирпичным мангалом своими руками

Как расположить кирпичный мангал в беседке

Положение мангала в беседке зависит от его конструкции. При трубной версии существует два варианта расположения печи: посередине беседки или с одного из краев. При расположении мангала посередине беседки положительным является доступ к мангалу с любой из сторон. Появляется возможность с тыльной стороны мангала установить лавочку, на которой будет комфортно находиться из-за прогрева стены.

Ситуация с боковой установкой более распространена. Благодаря такой схеме остается больше свободного места, которое используется по усмотрению. При выборе конструкций с рабочей зоной, коптильней, духовкой и плитой, вариант центрального расположения не подойдет. Для печи без трубы вариант центрального расположения также не подходит из-за того, что дым будет проходить через всю постройку, также повышается опасность пожара.

Идеальным вариантом для расположения мангала в центре беседки является небольшой, с дымоходом и двухсторонним топливником. В этом варианте имеется возможность подхода к жаровне с обеих сторон, что делает его более удобным и комфортным. Еще одно преимущество такой печи в том, что он полностью защищен от дождя, снега, а также требует меньше финансовых и трудовых затрат.

Как выбрать мангал

Мангал должен подходить и в стилистическом и в функциональном аспекте. Существует большое количество вариантов, на которых следует подробнее остановиться. Мангалы делятся на переносные и встроенные.

Переносные очень удобны, так как их можно периодически менять местами и перевозить. Встроенные — имеют большее количество функций и дополнительных приспособлений. Например, нишу для дров, полку для посуды, столешница и т.д.

Встроенные модели требуют наличие прочного фундамента.

Переносной мангал

Электрические мангалы

Электрический мангал

Такие устройства оценят противники запаха дыма, ведь жаровни его не выпускают. При этом, они очень безопасны, спирали не дают искрам от огня вылететь наружу. Вся конструкция закрыта.

Чугунные

Чугунный мангал

Они подойдут для любого типа беседки. Устройства долговечны и надежны в использовании. Чугун обладает высокой теплоотдачей, что помогает сэкономить на дровах или же углях.

Металлические

Металлический мангал

Этот вид мангалов самый популярный.

Все потому что он обладает такими характеристиками, как:

• прочность
• легкость в установке
• низкую цену

Решетка на мангале

В данном случае, сталь не требует специального ухода. Такой мангал дает возможность приготовления на шампурах или на решетке.

Разборные мангалы

Очень удобные, но недолговечные модели мангалов сделаны из тонкого металла. Их популярность обусловлена невысокой стоимость и мобильностью, что позволяет легко их перевозить. Для таких жаровен потребуется много угля, ведь они не держат тепло и быстро гаснут.

Советы по обустройству беседок

1Обязательно нужно сформировать дымосборник. Он защитить мангал от излишней сажи, препятствуя образованию сильного дыма

Пример дымосборника

2Для того чтобы мангал долгое время выглядел как новый его можно покрыть акриловым лаком

Топка встроенного мангала

3Если мангал используется часто, то потребуется, подувало, которое поможет дровам гореть интенсивнее

4Шампура следует подбирать по размеру мангала

5Кладка должна быть сделана из огнеупорной смеси

6Для того, чтобы разрезать кирпич, его следует вымочить в течение нескольких минут в воде

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Разнообразие конструкций

В зависимости от предпочтений хозяев и общего ландшафтного дизайна, можно выбрать различные варианты беседки с мангалом. Предлагаем вам наиболее популярные способы оформления:

1. Беседка с мангалом открытого типа с навесом. Такой вариант лучше всего использовать в теплое время года, так как нет стен и перегородок, а мангал может быть переносным.
2. Садовые беседки с мангалом и барбекю в виде прочной деревянной, кирпичной или металлической конструкции. Такие постройки могут иметь окна и двери, поэтому считаются всесезонными.

Предлагаем рассмотреть детально беседки для дачи с мангалом фото.

Как правильно выбрать зону барбекю в загородном доме: фото проектов

Прежде чем сделать беседку с мангалом своими руками, необходимо выбрать подходящее место для нее. Установить павильон помогут такие рекомендации:

• место необходимо запланировать подальше от электрически проводов и газопровода;
• лучше выбрать участок, находящийся в тени деревьев;
• поблизости не должно располагаться компостных ям, хозяйственных построек и птичников;
• не стоит размещать павильоны поблизости от трасс, так как посторонние звуки помешают отдыхать;
• если строение будет устанавливаться рядом с соседским забором, то стена от соседей должна быть глухой;
• лучше если беседка будет размещаться рядом с основным зданием. Это позволит без проблем протянуть в строение нужные коммуникации;
• имеет значение направление ветров, чтобы во время готовки дым не шел в сторону жилого здания.

Красивое оформление постройки

Если на участке есть красивые клумбы, альпийские горки или пруд, то павильон необходимо расположить поблизости. Если постройка располагается рядом с основным зданием, то для ее кровли стоит использовать такое же покрытие, как для основного здания. Этом поможет создать единый стиль в архитектурном ансамбле.

Watch this video on YouTube

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

• ниша для дров (под решетками);
• ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
• полноценная общая столешница;
• кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

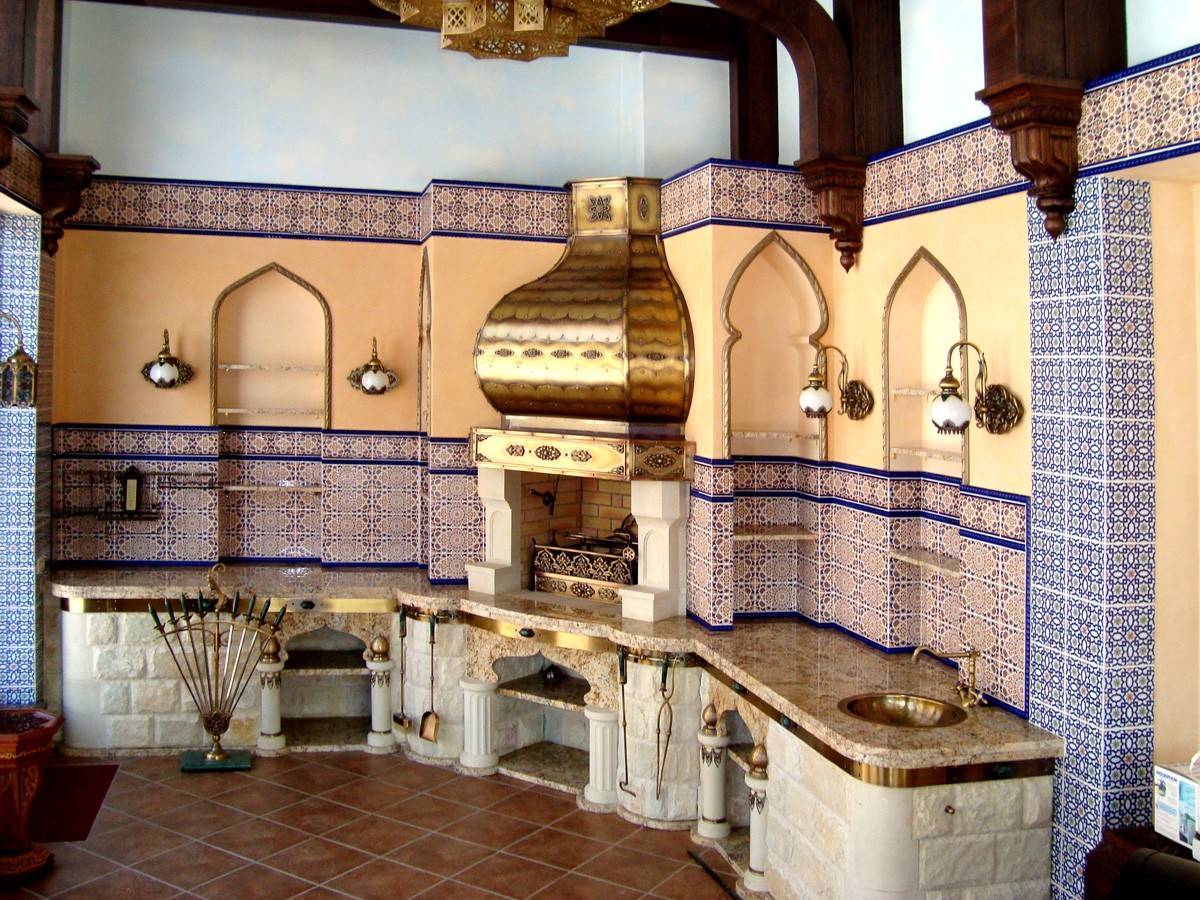

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

Технология строительства

В принципе построить мангал из кирпича не так уж и сложно, однако его технология предусматривает определенные нюансы, которые могут привести к определенным ошибкам. И чтобы их избежать, нужно придерживаться определенного порядка действий:

Определившись с местом для беседки, начинают рыть котлован, где будет построена печь-барбекю. Оптимальными для нее размерами будут глубина, равная 600 мм, ширина и длина 800 x 1600 мм. Когда котлован будет готов, его дно заполняется песком слоем 100 мм; Далее нужно взять влагостойкую фанеру и изготовить из нее опалубку, чтобы впоследствии залить в нее фундамент

Следом выполняют армирование; Когда опалубка будет готова, ее заполняют бетонной смесью; Готовый фундамент для барбекю в обязательном порядке подлежит гидроизоляции: в качестве материала для этой работы используют полиэтиленовую пленку или рубероидный лист, которую кладут сверху; Кладка кирпича для печи является важным этапом, которому нужно уделить особое внимание. После укладки очередных двух слоев кирпича должно быть выполнено армирование из металлической сетки. Через 6 и 7 рядов от основания необходимо выполнить перекрытие

Завершающие ряды образуют рабочую поверхность, которая будет использоваться для приготовления пищи. Здесь необходимо позаботиться о создании особых зазоров небольших размеров, чтобы дать возможность проникать через них воздуху; Завершив работу по возведению печи для барбекю, ее стенки с внешней стороны обрабатывают слоем штукатурки или же используют иной вариант отделки

Через 6 и 7 рядов от основания необходимо выполнить перекрытие. Завершающие ряды образуют рабочую поверхность, которая будет использоваться для приготовления пищи. Здесь необходимо позаботиться о создании особых зазоров небольших размеров, чтобы дать возможность проникать через них воздуху; Завершив работу по возведению печи для барбекю, ее стенки с внешней стороны обрабатывают слоем штукатурки или же используют иной вариант отделки.

На этапе возведения кирпичной печи имейте в виду, что в каждом случае укладка может выполняться по своей технологии. Определяющее значение здесь приобретает тип конструкции, выбранный для нее. Также нужно позаботиться и о соблюдении правил безопасности во время эксплуатации печи-барбекю. Поэтому вы поступите правильно, если будете сооружать ее из специального огнеупорного кирпича. Для изготовления навеса рекомендуется использовать материалы, которые хорошо переносят воздействие высоких температур или же прошедшие специальную обработку с использованием особых составов.

Утепление беседки в зиму

Летняя беседка с мангалом – прекрасное решение для тёплого времени года. Но чтобы пользоваться ей круглогодично, рекомендуется конструкцию утеплить.

Вот так ваша утеплённая беседка может выглядеть изнутри.

Вид изнутри утепленной беседки

А вот так, снаружи

Вид снаружи утепленной беседки

Для этого следует:

• установить дверь, остеклить все открытые стеновые проёмы;
• обустроить дымоход для печи;
• утеплить крышу и стены (для этого прекрасно подойдёт ППУ утеплитель или минеральная вата);
• выполнить внутренние отделочные работы;
• декорировать фасад (внешняя отделка).

Обязательно следует выполнить все требования пожарной безопасности. Рекомендуется предусмотреть в ней электрическое освещение, так как световой день зимой достаточно короткий.

Подготовка

До начала основного этапа строительства проводят геодезические работы. Результаты изыскания помогут избежать плывунов и других неприятностей. Все имеющиеся на участке деревья с сильно развитой корневой системой удаляют. Иначе возрастает вероятность разрушения фундамента.

Отведенный под строительство участок тщательно выравнивают. При необходимости заполняют ямы и срезают возвышенности. Затем на ровном участке выполняют схему будущего строения и делают разметку. Верхний плодородный грунт снимают на глубину 20 см. Снятую почву используют для других нужд. Также готовят инструменты и материал для строительства:

• штыковую лопату;
• рулетку;
• колышки и шпагат для разметки;
• арматуру и проволоку;
• бетонный раствор;
• доски для опалубки;
• материал для гидроизоляции;
• отвес и уровень;
• кельму;
• трубы для укрепления опорных столбов;
• сварочный аппарат;
• бетономешалку;
• материал для обустройства кровли;
• доски и брус для перекрытий;
• кирпичи.

Какие бывают беседки

Классификация беседок может быть по материалам их изготовления.

1. Деревянные – самые распространенные и популярные среди владельцев загородных домов.

   Деревянная беседка с мангалом

2. Рубленые беседки — из оцилиндрованных бревен, применяется для основательного массивного проекта с площадью не меньше 10 квадратных метров.
3. Кованые – из кованого металла, ажурные и разнообразные в своем исполнении.
4. Металлические — из гнутой стальной полосы или металлопрофиля.
5. Из алюминиевого профиля обычно квадратного сечения, могут быть сборными конструкциями.

   Беседка с мангалом

6. Из ПВХ-профиля – не очень жесткий материал, но морозоустойчив и не подвержен горению.
7. Каменные – из камня и бетона в виде садовых павильонов, с куполами из того же материала, могут быть выполнены из любого камня – песчаника, мрамора, бута и пр.
8. Комбинированные – здесь присутствует любой материал – по проекту и вкусу заказчика.

Разнообразие беседок

По самой фактуре все беседки можно разделить на две группы.

1. Открытые – без защитных стен, окон, в наличии – только крыша.
2. Закрытые – с раздвижными окнами, стенами, часто застекленные – в раздвижными окнами, представляют собой мини-избушки.

По возвышению над уровнем земли:

• наземные;
• с лестницей;
• с подиумом или пьедесталом.

По стилю

Английский стиль

1. Русский – деревянные с массивными скамьями и деревянным столом.
2. Английский стиль – из мрамора или другого камня.
3. Итальянский – дерево с элементами чеканки или кованых вкраплений.
4. Французский – с колоннами и куполом.
5. Японский – простота линий и оригинальность крыши.
6. Китайский – с округлыми формами, даже в форме веера – сектора круга, могут иметь по 6-8 углов.
7. Восточный – с шатром и шелкографией и так далее.

В китайском стиле

Об уходе за печами и технике безопасности при обращении с ними

При эксплуатации печей с мангалом и барбекю нужно соблюдать правила безопасности, к которым относятся следующие.

1. Следить, чтобы угли или искры не попадали на траву.
2. Убрать все легко воспламеняющиеся материалы или предметы от печи на расстояние не менее 10-ти метров.
3. Если рядом есть сухая трава, лучше избавиться от нее перед приготовлением пищи.
4. Проследить, чтобы рядом не было кустарников и деревьев, с приближенными к мангалу ветвями.
5. Все посадки лучше перенести на 10 метров от мангальной зоны.

Надо знать и общие правила, которые обеспечат вам безопасность.

Таблица правил безопасности при обращении с огнем

После трапезы следует произвести уход за печью:

• потушить угли;
• убрать остатки золы и углей и утилизировать;
• промыть мангальную зону печи;
• просушить на открытом воздухе.

При правильном уходе печь будет всегда готова к эксплуатации, а при соблюдении норм безопаснолсти вы предотвратите негативные последствия в виде возгораний, тем самым не омрачите себе комфортный отдых.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

• емкость для замеса кладочной смеси;
• миксер или бетономешалка;
• лопата;
• ведра;
• колышки со шнуром;
• рулетка;
• строительный уровень;
• мастерок;
• болгарка;
• перфоратор;
• строительный молоток;
• щетка для снятия раствора;
• перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

• цемент М-400;
• рубероид РКП-350;
• доска, брус;
• гравий;
• песок;
• смесь кладочная глино-шамотная для огнеупорной кладки;

• армированная сетка;
• арматура;
• уголок;
• кирпич;
• листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

• Кирпич шамотный
• Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

• Шамотный кирпич ША-5
• Шамотный кирпич ША-6
• Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

• Кирпич красный огнеупорный
• Кирпич красный рядовой
• Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.
