Бесшумная канализация: принцип работы, монтаж, преимущества и недостатки

Разновидности шумоизоляции для канализационных сетей

Для подавления шума в городских канализационных трубах существует несколько способов:

Использование так называемых “тихих” труб, имеющих многослойную конфигурацию и изготавливаемых из полипропилена высокой плотности. Это даёт возможность для отличного приглушения звука без использования дополнительных приспособлений и материалов, однако минусом таких изделий является их высокая стоимость.
Применение звукоизоляционных материалов, к которым относятся вспененный полиэтилен, стекловолокно, синтетический каучук, минеральная вата и ряд других пористых веществ.
Использование звукоизоляционных лент и рулонов.

Основные методы устранения шума

Звукоизоляция канализационных труб может быть обеспечена следующими путями:

Применить бесшумные трубы. За счет более толстых стенок и особой структуры они делают невозможным резонанс и, следовательно, снижают уровень шума.
Использовать изопропилен, пористую резину либо вспененный полиэтилен для звукопоглощения.
Изолировать стояк с помощью шумопоглощающих покрытий, имеющих пористую структуру.
Закреплять трубы монтажными хомутами, имеющими резиновые вставки, которые предотвратят распространение звуковых волн.
Проводить шумоизоляцию специальными материалами (синтетическими рулонными, звукоизолирующими лентами и т. д.).

Обертывание этими материалами не всегда выглядит эстетично. В таком случае используется помещение труб в короб или другой метод маскировки. При этом конструкция должна быть разборной, чтобы в случае появления протечек быстро провести ремонтные работы.

Если трубы закреплены правильно, но шум все равно есть, следует обернуть стояк специальным материалом

Не рекомендуется применение монтажной пены для шумоизоляции труб канализации. Такой способ не даст желаемого эффекта и создаст препятствие в выявлении повреждений и протечек труб.

Способы монтажа

Добиться максимальной тишины при эксплуатации можно только при условии правильного монтажа. Трубопроводы могут соединяться двумя способами.

Соединение труб без раструба

Безраструбные трубные изделия рекомендуется соединять по следующей схеме:

Полипропиленовые трубные изделия обрезают с торцов под углом 90, выравнивают, шлифуют заусеницы.
Берут насадную муфту, извлекают из ее внутренней части уплотнительный элемент, надевают его на патрубки.
Уплотнительную манжету покрывают смазкой на водной основе.
Патрубок с усилием вставляют в насадную муфту, прижимают до упора.

Таким же методом можно соединять «шумопоглощающие» трубы для канализации с тройником и другими фасонными деталями.

Соединение труб с раструбом

Раструбное соединение предполагает выполнение следующих действий:

Удаляют всевозможные загрязнения из патрубка, внутренней части раструба, очищают уплотнительное кольцо.
Проверяют уплотнительный элемент на предмет повреждения, скрутки, деформации.
Наносят на патрубок смазку на водной основе.
Вставляют трубу в патрубок, прижимая до упора. После этого делают возвратное движение, выдвигая кромку примерно на 1 см.
На месте стыковки устанавливают крепежный хомут.

Расположение хомутов

Обеспечить минимум посторонних звуков от системы отведения бытовых стоков можно при условии правильного расположения крепежных хомутов для бесшумного трубопровода. Крепеж хомутов выполняется по следующему принципу:

На горизонтальных участках крепежные хомуты располагают с шагом, равным 10 диаметрам трубопровода.
Вертикально расположенные трубопроводы закрепляют на расстоянии не больше 2 метров.
Канализационные стояки фиксируют одновременно жестким и плавающим крепежом. Плавающий крепеж предполагает неполную затяжку стягивающих винтов.
Безраструбные участки фиксируют жесткими креплениями, располагая их над фитингами нижнего патрубка.
Плавающие хомуты располагают вблизи с жесткими креплениями со стороны кромки, вставленной в раструб.

Монтаж

Шумоизоляция труб канализации в квартире выполняется всегда поэтапно.

Первый этап работ – установка полиэтиленового стакана

Сначала изолируют стояк в районе соприкосновения с межэтажными плитами. Для этого используют полиэтиленовый стакан (по диаметру больше стояка), который можно купить или изготовить самостоятельно.

В последнем случае его вырезают из трубы, при этом по длине он должен соответствовать толщине плиты. Пустоту между стаканом и сливом заполняют вспененным пенополиуретаном.

Шумоизоляция труб в межэтажных плитах перекрытия выполняется в следующей последовательности:

освобождают пространство между сливом и межэтажной плитой перекрытия;
после чего режут вдоль стакан и одевают на стояк;
далее устанавливают его в плиту и заполняют пустоту пенополиуретаном;
на финальном этапе заделывают установленный стакан цементным раствором.

Второй этап работ — изоляция крепежей

Меняют старые крепежные элементы на новые крепежи с демпферными прокладками или дополняют их пористыми резиновыми прокладкам.

Третий этап работ – шумоизоляция стояка.

Процесс шумоизоляции пластиковых канализационных труб зависит от типа шумопоглощающего материала:

Скорлупа. Надевается на слив и защелкивает (все делается по идущей к ней инструкции).
Рулонные материалы. Разрезают на сегменты, которые по длине должны соответствовать обхвату трубы. Более удобно пользоваться самоклеящимися материалами. При отсутствии на материале клейкого слоя, для его крепления используют строительный скотч. Такая шумоизоляция канализации в помещении выглядит некрасиво, поэтому многие прячут ее в декоративно-изолирующий короб.
Декоративно-изолирующий короб. Он изготавливается из гипсокартона, ламината, дерева и ДСП. Устанавливают его на трубы, с учетом доступности стыков, ревизий и других важных элементов. Для этого в нем делают дверки и снимаемые панели. В основном его изготавливают на основе алюминиевых профилей и деревянных брусков. Для монтажа вертикальных стоек наносят разметку на стены, по которой их устанавливают. Горизонтальные перемычки ставят с шагом 50 см.

Шумопоглощающие материалы

Для уменьшения уровня шума на рынке представлен большой ассортимент высококачественных материалов:Звукоизоляционная лента
. Материал выполняется из вспененного полиэтилена и на одной из сторон имеет клейкий слой. Благодаря этому она легко и удобно крепится на любые вертикальные и горизонтальные поверхности. Звукоизоляционная лента устойчива к процессам коррозии, не разрушается под воздействием большой температуры, защищает от влаги и надежно предотвращает распространение шума через соединяющие элементы; Звукоизоляционная мембрана
, которая производится из полимерных и натуральных компонентов. Отличается большой гибкостью, высокой прочностью и долговечностью. Принцип действия звукоизоляционной мембраны заключается в создании защитного барьера вокруг трубопровода, который отражает звуковую волну; Звукоизоляция с алюминиевым фольгированием
, которая способна обеспечить высокую шумоизоляцию даже при малой толщине. Первый слой материала поглощает звуковые волны, а второй – отражает.
Специалисты используют в своей практике различные материалы. Их выбор зависит, прежде всего, от характеристик, звукоизоляционного эффекта, стоимости и способа монтажа.

Согласитесь, бесшумная канализация сегодня — это не прихоть, а реальная необходимость. Как минимум потому, что в большинстве современных квартир имеются пластиковые стояки, которые отлично передают звук проходящих потоков воды и различных нечистот.

Раньше такой проблемы не существовало, потому что магистрали делались из чугуна, а этот металл благодаря своей структуре практически полностью поглощал все подобные звуки.

Однако это было, пожалуй, единственное преимущество старых систем. Сейчас от них отказались в пользу пластика по многим причинам – рассмотрим их в сравнительной таблице ниже.

Итак, получается, что применение именно пластиковых изделий для сборки канализации – однозначно целесообразнее.

Однако имеется конкретный минус – это неспособность пластика заглушать шумы от проходящих внутри него жидкостей.

В этой статье мы рассмотрим подробно, как этот недостаток можно устранить своими руками.

Звукоизоляция уже проложенных трубок в квартире (туалете)

Если человек живёт в квартире, то он слышит все стоки соседей сверху.

В подобной ситуации, когда делается шумоизоляция для канализационной трубы, монтажники или хозяева квартир выполняют одно из таких действий:

проводится шумоизоляция для фановой трубы — вокруг фановой трубки монтажник ставят короб из гипсокартона или стеновых панелей. В подобной ситуации не портится дизайн жилого помещения;
применяют скорлупу из пенопласта — для утепления трубок. Её продают по небольшой цене и её легко установить. Изоляция канализационных труб пенопластом хорошо подавляет различные, но портит дизайн помещения;
в крайнем случае монтажники делают обмотку стояка материалом для теплоизоляции — изолоном или ламинатной подложкой. Такие звукоизоляционные материалы для труб канализации хорошо подавляют звуки, но интерьер ванной комнаты будет испорчен.

Шумоизоляция канализационных труб делается по всем техническим правилам.

Инструменты для пластиковых труб

Когда делается шумоизоляция для труб канализации, монтажники пользуются такими инструментами:

дюбелем;
угольниками;
линейками;
карандашом;
влагостойким гипсокартоном, толщина которого равна 13 мм;
профилем на потолок — 3 шт. длиной от пола до потолка и др.

Звукоизоляция труб в туалете начинается с того, что монтажники обезжиривают трубки.

Этапы монтажа: как сделать работу своими руками

Затем монтажники выполняют такие действия:

покрывают трубы грунтом, красят и проверяют на герметичность. Это делают для предотвращения деформации фановой трубки в будущем;
далее, рабочие устанавливают гипсокартонный короб. На стене ванной комнаты с помощью применения строительного отвеса монтажники делают разметку — при этом расстояние от трубок до стенки помещения равно 5–6 см;
затем дюбелем или саморезом рабочие крепят к стенке 1 профиль. Подобным образом монтажники ставят профиль на другой стенке;
потом монтажники — на полу и на потолке — чертят угольником линии — перпендикулярно установленным профилям.
на напольном покрытии — в центре пересечения линий — монтажники ставят отметку, которой отмечают место установки крайнего профиля;
затем на полу по нарисованным линиям ставят и крепят саморезами стартовые профили;
далее, в центре пересечения линий ставят 3-й профиль — и возведённый каркас прикрепляют саморезами по металлу, длина которых равна 9,5 мм;
затем, возведённую на полу конструкцию с отступом в 45–50 см крепят перемычками или перегородочными профилями, если короб получился большим;
потом, приступают к установке к коробу гипсокартона, который должен быть влагостойким. В подобной ситуации в коробе делают технологический люк, который хозяева или монтажники используют при осмотре и ремонте трубок;
далее, после зашивки 1 стороны такой конструкции гипсокартоном, рабочие делают звукоизоляцию подобной конструкции. При этом внутрь такой конструкции кладут минеральную вату и закрывают ей все свободное пространство внутри короба;
потом, монтажники прикрепляют гипсокартон к 2 стороне короба;
в итоге делают облицовку короба — и звукоизоляция канализационной трубы завершена, а шумы от протекающей по трубкам воды больше не беспокоят хозяина квартиры.

Также звукоизоляция для канализационного стояка делается посредством обмотки фановой трубки конкретными материалами.

В подобной ситуации монтажники применяют такие материалы и инструменты:

ножницы,
12 листов демпфирующего материала, который имеет самоклеящуюся основу. При этом размер 1 листа равен 27×37 см;
звукоизолирующий материал, который имеет самоклеящуюся основу, — в частности, вспененный полиэтилен;
специальный прикатной валик.

При обмотке фановых трубок монтажники выполняют такие действия:

сначала они обезжиривают поверхность трубки;
затем, по всей площади трубки наносят демпфирующий материал, который хорошо убирает различные шумы;
далее прикатным валиком делают прикатку подобного материала. Во время прикатки рабочие убирают все воздушные пузырьки и крепко склеивают поверхность трубки с материалом;
потом, сверху укладывают звукоизолирующий материал, который убирает звуки от журчания. В подобной ситуации монтажники прикидывают и обрезают лист по размеру трубки;
затем, вырезанный лист приклеивают на вибродемпфирующий материал — и на этом завершают обмотку фановых трубок.

ПОСМОТРЕТЬ ВИДЕО

После выполнения вышеперечисленных работ хозяин квартиры или частного дома может спать спокойно — канализационные шумы и звуки его больше не потревожат. Шумоизоляция канализационных труб делается для комфортного проживания в квартире.

Цивилизация пришла — появилась бесшумная канализационная система

Главным правилом качественной канализации есть бесшумность. Она не должна быть слышимой для жильцов и это возможно благодаря таким условиям:

Покупая трубы, смотрите на бесшумные модели, что имеют нужную толщину стенок;
Материал, из которого изготовлена основа для труб, должен содержать особые минеральные элементы, увеличивающие молекулярный вес системы;
Внимание уделяется фасонным деталям, которые правильно соединяются и фиксируются силиконом;
Шумопоглощающие хомуты. Для крепления нужно купить хомуты с поглощением шума, которые располагаются на должном расстоянии;
Монтаж при помощи жестких креплений и уплотнителей.. Действенным из рассмотренных вариантов есть покупка бесшумных труб и необходимых аксессуаров

В таком случае устранения шума удастся достичь в 90%. Одним из немногих недостатков бесшумной системы — дорогая цена. Такие трубы стоят больше чем обычные изделия. Отличие бесшумной канализации бросается в глаза даже человеку, не имеющему отношения к этим системам:

Действенным из рассмотренных вариантов есть покупка бесшумных труб и необходимых аксессуаров. В таком случае устранения шума удастся достичь в 90%. Одним из немногих недостатков бесшумной системы — дорогая цена. Такие трубы стоят больше чем обычные изделия. Отличие бесшумной канализации бросается в глаза даже человеку, не имеющему отношения к этим системам:

Имеют уплотненные стенки и внешне намного толще и шире обычных аналогов;
Большая износоустойчивость зависит от назначения и выбранного производителя;
Срок службы у них 50 лет и больше;
Уровень шума в системе не превысит порога слышимости;
Маленький вес, который позволяет легко монтировать систему даже на большой высоте;
Нарезка может проводиться обычным инструментом на месте непосредственного монтажа;
Эстетика. Реализуются в разных цветах, отличаются необычным дизайном (полосок или нанесённые производителем маркировки).

Как лучше подобрать бесшумную канализацию

Правильно сделать выбор не так легко как кажется. Практический опыт в этом вопросе никто не отменял.

Немецкая компания Magnaplast(сайт) 25 лет работает в производстве подобных систем из полипропилена и ПВХ. Надежный европейский производитель, который имеет собственные мощности и реализует качественное сырье. Немцы производят контроль качества и гарантируют, что их системы по праву занимают лидерские позиции на европейском рынке.

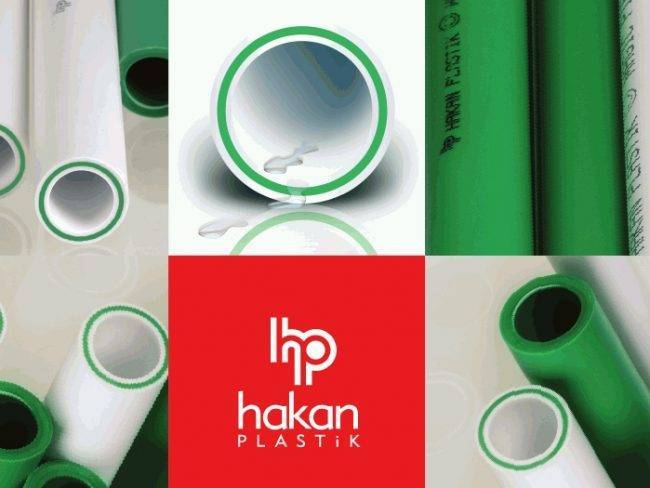

GF Hakan plastik. Сертифицированные трубы которые продаются в 70 странах мира. Производитель сам разрабатывает и изготавливает системы для трубопроводов из всевозможных материалов. Применяют для монтажа канализации.

Fv-plast. Чешский производитель, который предлагает комплектующие для систем водоснабжения. Продукция отвечает критериям качества. Основа из особого полиэтилена вспененного полистирола.

Для монтажа малошумных канализационных систем следите за такими деталями:

Во время планировки системы избегать лишних поворотов труб и изгибов. Это прямо отражается на уровне сопротивления воды и степени шума точка;
Для эксплуатации нужно покупать продукцию одного бренда. Это касается самих труб, направляющих, крепежных элементов;
Если проводится монтаж труб большого диаметра не заменяйте их на аналоги меньшие по размеру. Это отразится на появлении нежелательных звуков;
Правильно выбирайте уклон. Нельзя пренебрегать правилами, нормами, стандартными. Это также отразится на шумопоглощении;
При горизонтальном расположении трубы надо надежно зафиксировать ее при помощи хомутов и клипс;
Крепление должны монтироваться через 3-4 метра. Если этот принцип не будет придержи при эксплуатации могут возникнуть провисания системы.

Цивилизация пришла — появилась бесшумная канализационная система

Покупая трубы, смотрите на бесшумные модели, что имеют нужную толщину стенок;
Материал, из которого изготовлена основа для труб, должен содержать особые минеральные элементы, увеличивающие молекулярный вес системы;
Внимание уделяется фасонным деталям, которые правильно соединяются и фиксируются силиконом;
Шумопоглощающие хомуты. Для крепления нужно купить хомуты с поглощением шума, которые располагаются на должном расстоянии;
Монтаж при помощи жестких креплений и уплотнителей.. Будет интересным: Три способа разводки труб в туалете и ванной комнате

Будет интересным: Три способа разводки труб в туалете и ванной комнате

Имеют уплотненные стенки и внешне намного толще и шире обычных аналогов;
Большая износоустойчивость зависит от назначения и выбранного производителя;
Срок службы у них 50 лет и больше;
Уровень шума в системе не превысит порога слышимости;
Маленький вес, который позволяет легко монтировать систему даже на большой высоте;
Нарезка может проводиться обычным инструментом на месте непосредственного монтажа;
Эстетика. Реализуются в разных цветах, отличаются необычным дизайном (полосок или нанесённые производителем маркировки).

Как лучше подобрать бесшумную канализацию

Правильно сделать выбор не так легко как кажется. Практический опыт в этом вопросе никто не отменял.

Для монтажа малошумных канализационных систем следите за такими деталями:

Во время планировки системы избегать лишних поворотов труб и изгибов. Это прямо отражается на уровне сопротивления воды и степени шума точка;
Для эксплуатации нужно покупать продукцию одного бренда. Это касается самих труб, направляющих, крепежных элементов;
Если проводится монтаж труб большого диаметра не заменяйте их на аналоги меньшие по размеру. Это отразится на появлении нежелательных звуков;
Правильно выбирайте уклон. Нельзя пренебрегать правилами, нормами, стандартными. Это также отразится на шумопоглощении;
При горизонтальном расположении трубы надо надежно зафиксировать ее при помощи хомутов и клипс;
Крепление должны монтироваться через 3-4 метра. Если этот принцип не будет придержи при эксплуатации могут возникнуть провисания системы.

Элементы напорной канализации

Напорная канализация отличается от самотечной наличием дополнительного оборудования и состоит из следующих элементов:

трубопровод из специальных напорных труб;
фекальный насос или насосная станция;
колодец или емкость для сбора стоков.
Насос помещается в колодец и по трубам перекачивает отходы на необходимое расстояние и высоту.

На заметку!

Напорную канализацию делают только в одном случае, когда невозможно оборудовать самотечную.

Необходимость организации именно напорной системы зависит от таких факторов как:

здание расположено ниже уровня центральных канализационных сетей;
требуется делать проходы трубопровода через авто- или железную дорогу;
участок имеет различный рельеф;
необходимость использования труб маленького диаметра.

Тонкости монтажа, влияющие на уровень шума

Ни в коем случае нельзя применять в качестве смазки элементов соединений машинные масла или подобные смазывающие материалы. Все они оказывают негативное влияние на структуру резиновых уплотнений.

Резина утрачивает технические свойства, на уплотнениях появляются трещины, неровности структуры. Такое уплотнение становится не только источником повышенного шума, но в любой момент грозит порывом.

Соединению полипропиленовых труб предшествует смазка участков, непосредственно участвующих в контакте. В качестве смазки применяется специализированный гель (смазка) на водной основе

Необходимо помнить, что соединения «прямая труба – раструб» всегда монтируются с учётом установки кромки раструба против течения стоков. При таких условиях обеспечивается максимальная гладкость внутренней поверхности линии канализации, что в свою очередь сопровождается низким уровнем шума потока.

На шумовые характеристики системы канализации влияет также величина уклона труб. Не рекомендуется отходить от установленных стандартов и норм, определяющих величину уклона в зависимости от диаметра канализационного рукава.

Для труб диаметром до 50 мм величина уклона не более 35 мм, на диаметр от 50 до 100 мм рекомендуется уклон не более 20 мм. Трубопроводы с диаметром от 150 мм монтируют с уклоном не более 8 мм.

Повороты линий трубопроводов, а также ответвления делаются за счёт монтажа косыми тройниками или половинчатыми отводами (углы 30-45º). Принцип построения сетей подобным образом способствует уменьшению шума канализации.

Особенно заметно отмечается эффект подавления шумов при залповых сбросах в канализацию. К тому же плавные изгибы поворотов создают лучшие условия на случай прочистки системы канализационным тросом.

Правильное (неправильное) исполнение поворотов в системе бытовой канализации является одним из тех факторов, который оказывает влияние на усиление (снижение) шумов. На монтаже рекомендуется придерживаться методики создания плавных поворотов и отводов

Пластиковые трубопроводы на прямых горизонтальных участках следует фиксировать с помощью клипс, опорных хомутов, подвесов через каждые 7-9 метров. Если отходить от этих требований, есть риск через некоторое время эксплуатации получить на таких участках области с провисом.

Провисы трубопроводов – это изменение параметров движения стоков и, как результат, увеличение уровня шума. В местах раструбных соединений крепёж осуществляется по умолчанию.

Существует ли канализация без шума?

Технологии производства пластиковых труб, пользующихся высоким уровнем популярности в строительстве, последовательно совершенствуются.

Если на первых этапах производства выпускались изделия, обладающие откровенно низкими характеристиками шумоподавления, теперь ситуация меняется. На рынке всё чаще можно увидеть так называемые бесшумные трубы.

Галерея изображений

Фото из

Бесшумная канализация – это коммуникационная система, все элементы которой устроены с учетом максимального сокращения всех видов шумов в процессе ее эксплуатации

Все составляющие канализационной системы сооружаются согласно регламенту DIN 4109. Это означает, что уровень шума в процессе работы не превышает 12 дБ

В изготовлении труб и фасонных деталей для сборки бесшумной канализации используются полимерные составы, способные самопроизвольно гасить звуки

Из полипропилена с особой шумопоглощающей структурой производят соединительные детали, заглушки, отводы, тройники. . Фитинги и трубы снабжаются уплотнителями с амортизирующими свойствами

Для устройства магистральных линий, стояков и отводных веток всех уровней выпускают обширный ряд изделий, позволяющий без проблем собрать систему любой сложности

В строительстве бесшумных канализационных систем используются кронштейны и держатели, исключающие или значительно сокращающие вибрационные явления

В случае пересечения канализационной системой жилых и подсобных помещений трассу стараются проложить за звукоизоляционными фальшь-конструкциями

Бюджетным вариантом, способным стать альтернативой бесшумной канализационной системе, является прокладка обычных канализационных труб в коробе с изоляцией

Устройство бесшумной канализации

Бесшумный канализационный стояк

Трубы из звукопоглощающего полипропилена

Фитинги для сооружения канализационных сетей

Ассортимент изделий для бесшумной канализации

Использование бесшумных креплений и держателей

Выбор трассы для прокладки канализации

Бюджетная альтернатива бесшумной канализации

Что представляют собой бесшумные канализационные трубы? Это изделия, для производства которых наряду с традиционными материалами используются материалы, способные гасить звуковые волны.

Структура бесшумной трубы для канализации формируется из нескольких рабочих слоев:

полиэтилен (жёсткий);
полипропилен минерализованный;
поливинилхлорид (мягкий).

По разным оценкам, трёхслойный рукав с похожей структурой снижает уровень шума от текущей в трубах жидкости как минимум до уровня 20 дБ. Это значение полностью соответствует нормам европейских стандартов (DIN EN 14366).

Неотъемлемой комплектующей деталью бесшумных канализационных трубопроводов являются специальные опорные хомуты.

При помощи этих деталей полимерные трубы закрепляются к монтажному основанию. Сам хомут представляет собой несложное изделие – металлический обруч. Но вместе с ним применяется мягкая полимерная вставка, материал которой эффективно гасит механические вибрации.

Ошибки шумоизоляции стояков

Рассмотрим наиболее распространенные ошибки при создании шумоизоляции стояков канализационной системы, предотвращение которых позволит добиться необходимого эффекта.

Неверный выбор материала, например, использование в качестве шумопоглотителя монтажной пены или минеральной ваты.
Установка труб в перекрытие без использования специализированных резиновых уплотнительных прокладок.
Монтаж стояка к стене без использования хомутов с резиновой прокладкой.
Неплотное соприкосновение трубы и звукоизолирующего материала.
Звукоизоляция канализации не является трудоемким мероприятием, требующим большого количества времени, однако она обеспечивает комфортное проживание в квартире или в доме на долгие годы.

Как выбрать шумопоглощающую канализационную трубу

Разновидности шумоизоляции для канализационных сетей

Основные методы устранения шума
