Пошаговая инструкция по устройству небольшой скважины для полива
В случае если вы приступаете к устройству скважины исключительно для получения воды для полива, особых усилий прилагать не придется. Скромный источник можно сделать при помощи самого простого бура. Главное, чтобы первый водоносный слой залегал на глубине не более 3 м. В противном случае придется приложить больше усилий. Подробнее об этом будет сказано в следующем разделе инструкции.
Схема бурения скважины вручную.
Для увеличения длины бура используйте трубы небольшого диаметра. Можно обойтись арматурными прутками. Чтобы преодолеть более плотные грунтовые слои, повесьте на ручки бура какой-нибудь дополнительный груз. Так вам или вашим рабочим будет проще. Помните о том, что воду с такой глубины пить нельзя, т.к. она не проходит природную очистку и может применяться разве что для полива растений и прочих хозяйственных задач.
Сначала вам нужно взять топор, приварить или присоединить его по-другому к металлической штанге и вырубать все корни, имеющиеся на пути вашего бура. Добурив примерно до 2 м, вы увидите мокрый песок. На этом этапе вам придется примерно через каждые 10-15 см доставать бур с налипшей землей. В противном случае под весом грунта установка может попросту не выдержать и сломаться.
Когда начнет виднеться песок голубовато-сероватого оттенка, можете считать, что работа практически завершена – водоносный слой уже очень близко. Когда появится вода, бур можно убрать, т.к. размытая земля на лопастях держаться не будет. На этом этапе вы вставляете обсадную трубу и можете использовать такой импровизированный источник для полива своих насаждений. Воду из скважины можно поднимать при помощи электрического насоса или обычной ручной колонки. Выбирайте на свое усмотрение и по доступному бюджету.
Методика и принцип гидравлического бурения скважин ↑
Метод гидравлического прохождения породы заключается в бурении скважин водой, под давлением подаваемой в углубление. Напор глинистого раствора, состоящего из смеси глины и воды, размывает породу и поднимает на поверхность. Используют напор одновременно с работой бурового снаряда. Жидкость выполняет функции:
- Размывает грунт на дне, способствуя углублению отверстия.
- Охлаждает буровой наконечник при прохождении твердых сухих пород.
- Поднимает извлеченную глину на поверхность.
- Укрепляет стенки ствола: глина остается на поверхности стенки, формируя обмазочный слой, предотвращающий от осыпания песка внутрь колонны.
В роторном бурении напор подают в ствол
Бурение практически любой скважины значительно ускоряется с помощью напора воды. Как вспомогательный метод размывка жидкостью применяется специалистами при роторном и вращательном бурении для размягчения пород при использовании ударных снарядов.
Какой источник можно пробурить с помощью насоса ↑
Гидробурение используется как оптимальный метод в обустройстве скважин на воду любой глубины и конструкции. Универсальность гидравлического бурения – в возможности адаптации технологии к любым условиям:
- Неглубокие скважины (глубиной до грунтовых водоносов) пробивают вручную ударным снарядом или ручным буром, воду подают в ствол обычным бюджетным насосом типа «Малыш».
- Песчаные скважины (глубиной до 25 – 40 м) пробурить бытовым насосом невозможно. Используют буровые установки с подключаемыми мотопомпами и разными наконечниками-бурами.
Песчаные скважины бурят малогабаритной техникой
Артезианские источники пробивают крупногабаритной техникой с профессиональными инструментами. Вода используется в качестве охлаждающей жидкости, когда достигают твердых известняковых слоев, для ускорения прохождения и подъема мягких поверхностных грунтов.
В каких грунтах можно использовать гидробурение ↑
Гидробурение скважин применяют на всех типах грунта, кроме скальных пород и грунтов с каменистыми включениями крупного размера. При прохождении твердых грунтов камни дробят, используя долото, а напором воды вымывают фрагменты на поверхность.
Бурение поверхностной скважины можно выполнить с помощью обычного насоса (поверхностного или погружного), подключенного к резервуару с жидкостью. В мягких глинистых грунтах применяют смесь глины с водой. Мастера меняют состав раствора в зависимости от плотности и состава породы в шахте: вымыванием водой с примесью кварцевого песка бурят скважины в твердых слоях.
Поверхностный насос подключают к шлангам
Преимущества применения гидравлического бурения – экологичность и высокая скорость проведения работ. Метод отличается самой низкой трудоемкостью, ведь поднимать вручную извлеченный из ствола грунт не нужно. Стоимость оборудования – минимальная, применить в качестве помпы можно домашний насос. Еще одно преимущество – возможность провести полный цикл, от гидробурения скважины на дачном участке до запуска водопровода, своими руками, без привлечения специалистов. Верхний слой грунта на участке практически не повреждается, поскольку тяжелая техника не задействуется при обустройстве скважин на песок.
Способы для самостоятельного бурения
Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:
- Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
- На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
- Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.
https://youtube.com/watch?v=ZPsnaMMWaek
При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.
Ударно-канатный
При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.
Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.
Шнековый
Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.
От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.
Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.
Роторный
Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.
Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.
Прокол
Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.
Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.
“ВОСТОК”
Модернизированный вариант малогабаритной буровой установки на основе классической схемы, применяемой на “Минской”, “Вологодской” и им подобных буровых установках эконом-класса. Характеристики буровой установки, построенной своими руками – на практике абсолютно идентичны любой малогабаритной буровой установке, которые предлагают продавцы бурового оборудования. Мощность буровой и глубина бурения зависит только от мощности мотора. Все производители электрических малогабаритных буровых установок комплектуют свои бурилки моторами с низкими оборотами и мощностью 2,2 кВт. Некоторые “изобретатели” устанавливают и более мощные электромоторы, но у таких буровых неизбежно возникает проблема с подключением, поскольку имеющиеся в продаже частотные преобразователи позволяют запитать от бытовой сети (220 Вольт) трёхфазный мотор мощностью не более 2,2 кВт.
Преимущества буровой установки:
1. Очень низкая стоимость по причине существенной экономии при изготовлении буровой установки своими руками.
2. Качество самодельной буровой практически никогда не бывает ниже заводских, а зачастую – существенно превосходит заводские!
3. Абсолютная схожесть технических характеристик самодельной буровой и заводских бурилок (мощность мотора, обороты буровой и глубина бурения).
4. Небольшой вес станка (полная масса около 300 кг) и компактность (можно бурить в помещениях).
5. Мобильность. Бурение в труднодоступных местах (установка разбирается – и легко переносится вручную).
6. Сборка-разборка установки занимает не более 30 минут.
7. Легко перевозить (станок можно перевозить в легковом прицепе).
8. Работать с малогабаритной буровой могут 2 человека.
Комплектация чертежей:
1. Подробное руководство по изготовлению рамы буровой установки и каретки.
2. Схема самодельного бура.
3. Руководство по самостоятельному изготовлению бура.
4. Чертежи замков для буровых штанг с трапециидальной и конусной резьбой.
5. Чертёж вертлюга.
Это интересно: БКМ-317: технические характеристики и устройство
Сборка малогабаритной буровой установки с ручным приводом
Устройство самодельной шнековой малогабаритной буровой установки.
Шнековый бур делают по следующей технологии:
- На узкую трубу длиной 1,5 м приваривают витки листового металла наподобие винта. В нижней части устанавливают остро заточенные ножи под углом к горизонтальной плоскости.
- На верхней части предусматривают крепление для наращивания штанг. Это отверстия под стопорный палец или резьба для муфты.
- Готовят такие же трубы с соответствующим креплением — штанги.
Другой снаряд, часто применяемый в бурильных устройствах, сделанных своими руками, желонка.
Она изготавливается таким образом:
- отрезают 1-1,2 м толстостенной трубы диаметром 110-120 мм;
- в верхней части делают окошко для удаления почвы;
- снизу вставляют клапан, сверху приваривают сетку;
- закрепляют ушки для каната;
- затачивают нижнюю кромку.
Для изготовления буровых снарядов не берут закаленную сталь — ее необходимо дополнительно шлифовать. Легированная трудно варится, поэтому самая подходящая для самодельных буровых инструментов — простая сталь. Если скважина более 30 м, стенки труб должны быть толщиной 5-6 мм.
Особое внимание уделяют клапану. Для небольшой желонки используют подходящий шар, перемещение которого ограничивается верхней и нижней шайбами
Для снаряда побольше делают лепестковый клапан — круглую дверцу на пружине.
Легкую желонку утяжеляют — заливают верхнюю часть бетоном или прикрепляют груз.
Устройство желонки с шариковым клапаном.
Изготовление установки для бурения с электрическим приводом
Ручной труд по бурению скважины под воду облегчает электрический привод. Он вместе с лебедкой грузоподъемностью не менее 1 т поднимает желонку с грунтом и штангами. Если используется мокрая проходка, вращает бур.
Для роторного бурения каркас оборудуют вертикальной рельсовой колонной с 2 направляющими. На них размещают двигатель с редуктором.
Рекомендуется заранее решить, какой привод будет на оборудовании — ручной, электрический. Если выбор в пользу последнего, но сначала приобретают двигатель с редуктором и лебедку. Затем собирают вышку в соответствии с их параметрами — так легче сделать монтаж всех частей, подогнать по месту.
Для мокрого бурения используют вертлюг. Это важная деталь, которую лучше купить. Она в постоянном движении, поэтому некачественное исполнение приведет к быстрой поломке. Изготовление можно заказать только токарю высокой квалификации, который обеспечит надежность и герметичность конструкции. Используется высокопрочная сталь.
§ Вертлюг буровой, штанги и замки
Буровой вертлюг и буровые штанги на первых порах рекомендуется приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая. Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.
Если решите заказать вертлюг у токаря, то потребуется найти квалифицированного специалиста, и желательно с современными станками с ЧПУ. Для вертлюга и замков потребуются строго определённые виды стали. Для замков – 45 сталь. Для вертлюга – 40Х. Скачать чертёж самодельного бурового вертлюга:
Внимание! Качественную закалку частники не сделают! После закалки потребуется шлифовка. Используйте закалку ТВЧ, но это дорогостоящая процедура
Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.
При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги (замки), то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!
Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.
Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной, но если потом заказывать токарям, то конусную резьбу сделать сложнее.
Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг беритепростые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен профессиональный сварщик! В вертикальном бурении нагрузки большие.
Для бурения глубже 30 метров нужно брать только толстостенные трубы (со стенкой от 5-6 мм). Тонкие штанги на большие глубины не годятся — их порвёт. Скачать чертёж замков для буровых штанг:
Инструкция по бурению артезианской скважины
Рассмотрим подробно процесс бурения артезианской однотрубной скважины:
- Соберите треногу для подъема бура со штангами. Ее изготавливают из брусьев диаметром 15-20 см. Высота конструкции должна быть такой, чтобы в собранном виде, с подвешенной лебедкой и рабочим инструментом, до земли оставалось не менее 2 м.
- К верхней части треноги закрепите проушину для подвешивания лебедки.
- Выройте яму, в которой может поместиться кессон. Обычно для его установки достаточно глубины 2 м. Размеры стен котлована — 1,5×1,5 м. Если планируется утеплить короб и защитить таким образом скважину от промерзания, яму копайте на 1 м шире, чтобы удобно было выполнять снаружи утеплительные работы. Внутри кессона можно будет разместить насос, фильтры и другое оборудование водопроводной системы.
- Установите над ямой треногу и подвесьте на крюке лебедку. Закрепите к ее цепи бур и опустите наконечником на землю, определив таким образом центр скважины.
- Если расположение шахты в яме вас не устраивает, сдвиньте треногу в необходимом направлении.
- Зафиксируйте конструкцию, вкопав ее опоры в землю на глубину 70-80 см.
- В отмеченном месте выкопайте лунку глубиной 40-50 см.
- Установите в нее шнек и проворачивайте с помощью съемного ворота, пока он не уйдет вниз на всю глубину.
- Извлеките инструмент и очистите от грунта.
- На дно ямы и сверху нее положите деревянные щиты, в которых выполнены по одному отверстию. Их диаметр должен быть равен диаметру обсадной трубы. Щиты временно зафиксируйте в положении, в котором центры отверстий располагаются по оси выработки.
- Установите в шахту, через отверстия в щитах, колено с фильтром и проконтролируйте вертикальность колонны. При необходимости обеспечьте ее вертикальность, перемещая в горизонтальной плоскости верхний настил над ямой.
- Зафиксируйте щиты от перемещения. Они будут служить кондуктором, который не позволит шахте наклониться.
- Опустите в обсадную трубу шнек до упора, он должен остаться висеть на съемном вороте.
- Закрепите к шнеку штангу длиной 1-1.5 м.
- Переставьте ворот на штангу и опустите конструкции с помощью лебедки до упора.
- Проворачивайте конструкцию, пока она не углубится на 30-40 см. Поднимите ее из шахты и очистите от грунта.
- Осадите колено до упора.
- Опустите бур в выработку и продолжите выемку грунта до тех пор, пока не начнется твердый известняковый пласт.
- Осадите обсадную трубу до упора в известковый пласт. Дальше бурите скважину без опускания колонны.
- С помощью водяной помпы промойте ствол от сыпучего грунта, чтобы не загрязнить водоносный слой.
- Продолжайте работу до тех пор, пока инструмент не пройдет водяной пласт насквозь и не упрется в твердую нижнюю известковую оболочку.
- Удалите шнек из шахты.
- Зафиксируйте ствол от перемещения в вертикальной плоскости.
- Выполните прокачку выработки водой с поверхности. После удаления мутной жидкости скважина будет готова к эксплуатации.
- Пригласите специалистов для обмера колодца, все параметры будут занесены в паспорт скважины.
Сложности при использовании

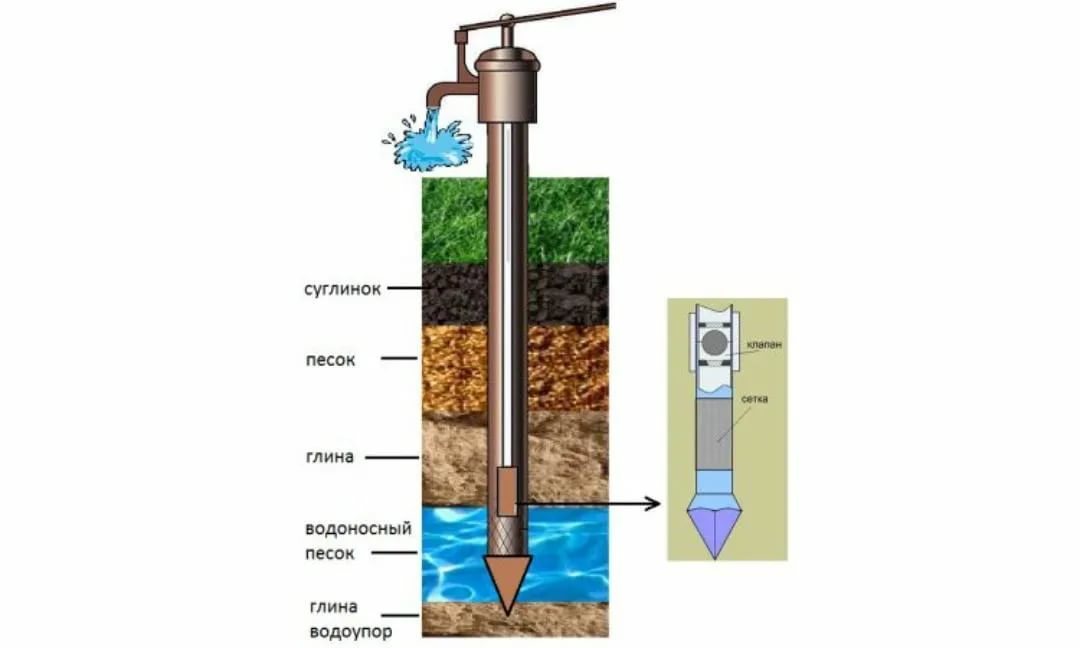

Процесс бурения и монтажа абиссинского колодца не стоит относить к лёгким, малейшие просчёты в действиях повлекут за собой проблемы.
Таблица 1.4 – Осложнения в монтаже и применении
| Сложности | Варианты решения |
| Столкновение с плавуном | Если такое произошло, то надо отклониться и начинать бурение в другом участке либо применить обсадную трубу, шпунты. При бурении ниже или повыше пласта песка, либо при отклонении от вертикального направления, произойдёт очень быстрое заиливание фильтра. Понадобится его частое очищение или замена. |
| Небольшая водоотдача «иглы» | Нужна установка дополнительного резервуара для набора жидкости на 500-1000 л. |
| Быстрое заиливание | Из-за ошибок в монтаже иглы. Установка колодца в новом месте по правилам. |
По сравнению с несложным процессом бурения и изготовлением абиссинской скважины своими руками, удобством применения, имеются некоторые недостатки:
- Невысокая производительность — абиссинка не подойдёт для производственных предприятий, не обеспечит водоснабжением многоквартирное здание;
- Нет возможности работать с погружным агрегатом;
- «Иглу» невозможно установить на каменистых грунтах;
- Монтаж невозможен, когда водоносный пласт глубже 15 м (наиболее предпочтительна дистанция между водяным зеркалом и насосным агрегатом — 8 м).
Абиссинская скважина – это экологичная конструкция. Через пробуренный колодец не попадают под грунт мусор, загрязнения, талые воды. Получаемая из-под земли влага уже хорошо профильтрована, хранит чистоту и в неблагоприятных условиях. К примеру, установив на своём участке в мегаполисе такую «иглу», легко обеспечивать свою семью чистой водой.
Несложная конструкция и применение элементов из нержавеющей стали позволяют эксплуатировать колодец более 30 лет, и он практически не нуждается в уходе. Единственный момент, когда выполняется подготовка – это консервация на зимовку.
Далее смотрите видео, как сделать ручной насос для абиссинской скважины своими руками:
Чтобы установить такой источник воды и пользоваться им, дачнику или собственнику участка не понадобится оформление документации. Абиссинку не нужно регистрировать и получать или лицензию.
Пожалуйста, оцените наш материал:
Мне нравится1Не нравится1

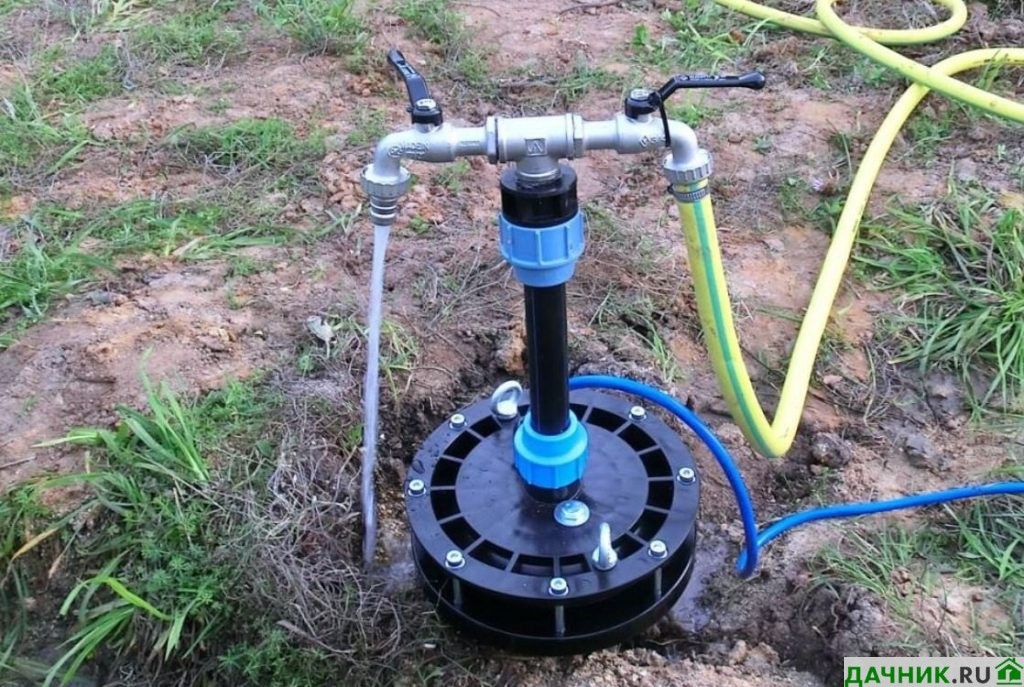

Как оборудовать пробитую скважину
Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут. Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.
Для сезонного водоснабжения на даче обойтись можно более скромным набором:
- вибрационный насос;
- обратный клапан, который устанавливается перед насосом;
- емкость для воды;
- поливочный шланг;
- краны и т.д.
Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.
Как договариваться с бурильщиками
Перед тем, как окончательно выбрать бурильную компанию и подписать договор, желательно выяснить несколько моментов, которые касаются скважины и других нюансов. Задайте эти вопросы сотрудникам компании.
- Каков у вашей компании опыт бурения? Выполняли вы скважины в нашем регионе?
- Какова вероятность найти воду на нашем участке? На какой глубине планируется найти ее?
- Какой диаметр скважины вы рекомендуете и почему?
- Какие подойдут обсадные трубы, из какого материала и толщины?
- Как выполняется прокачка? Сколько времени она обычно занимает?
- Что делать с землей, которая будет поднята после бурения?
- Что входит в вашу услугу «под ключ»: бурение, обсадка, монтаж насоса, подвод воды в дом? Это будет делать одна бригада или разные?
- Какую технику и инструмент вы будете использовать для бурения?
- Какой способ бурения предпочтительный на нашем участке?
- Есть ли гарантия и на какой срок? Что именно входит в гарантийные обязательства?
Кроме того, запрашивайте смету работ и материалов. Уточняйте о том, будут ли дополнительные расходы. Если планируете платить в рассрочку, то обязательно спрашивайте, какой аванс нужен сразу и каков ежемесячный размер платежа, будет ли комиссия, какие варианты оплаты. Узнавайте, уточняйте все и когда уверены, подписывайте договор и вносите оплату!
Опытные специалисты советуют даже тем, кто досконально изучил технологию, помнить и ряд самых простых правил:
Забивка осуществляется не на один год, поэтому на материалах не стоит экономить;
Тем, кто не уверен в себе, стоит заручиться поддержкой специалистов или просто попросить у них консультацию;
Колодцы, трубы и колонки нуждаются в периодической чистке;
Систему (пусть даже недоделанную) очень важно правильно законсервировать на холодное время года.
Способы бурения скважины?
Выбор способа, который бы помог добраться до нужного водоноса, зависит, в первую очередь, от глубины залегания и особенностей грунтов. Выбирать же придется среди таких методов бурения:
- шнековый;
- роторный;
- ударно-канатный;
- ручной.
Каждый из перечисленных способов имеет преимущества, однако не всякий поможет добраться до глубоких пластов водных запасов. На какую глубину бурения можно рассчитывать, используя обозначенные виды бурения скважин, поговорим далее.
Бурение шнеком
Шнековая проходка скважины самая простая из применяемых механизированных технологий. Бурение происходит с помощью вращения винтоподобного приспособления, которое сначала разрыхляет грунт, врезаясь в него, а затем поднимает его к устью скважины. Бурить таким способом можно на глубину до 80 м при ширине колодца от 10 до 60 см.
Преимущество шнекового бурения в простоте технологии и ее сравнительно невысокой стоимости. В регионах с сухими и не твердыми грунтами такой способ бурения скважин предпочтительнее других, если бурить до верховодки или «на песок». Есть возможность достать шнеком до известняка, если он залегает не глубоко.

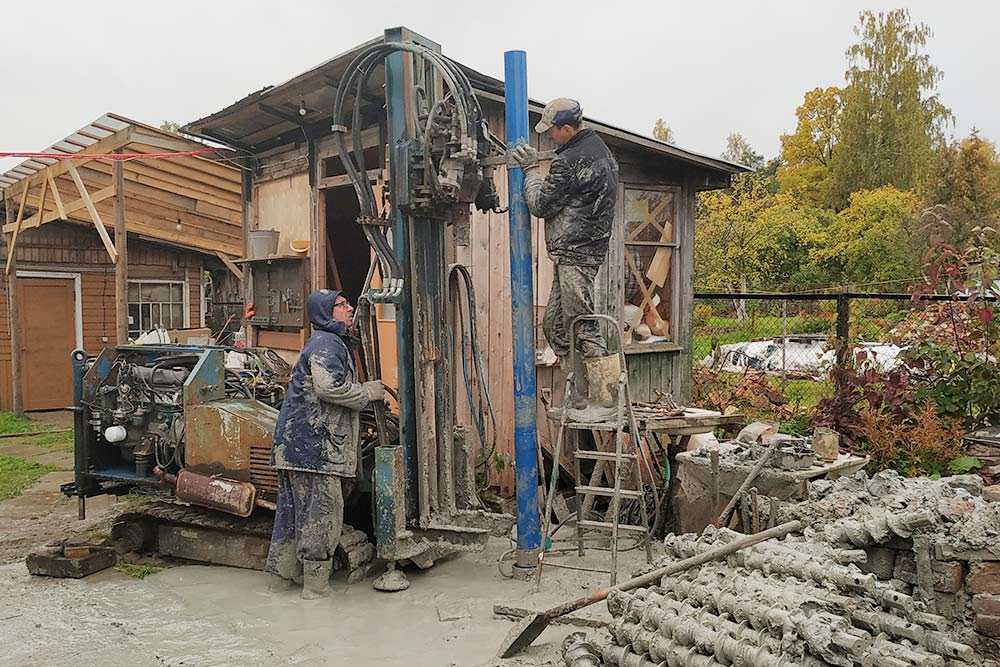

Роторные бурильные установки
Роботу роторного бура можно сравнить с действием строительного перфоратора. Порода разбивается за счет вращения рабочей части и удара, который обеспечивает гидравлический механизм. Разрушенный грунт выводится на поверхность благодаря непрерывной промывке ствола глинистым раствором. Различают такие виды промывки:
- прямая;
- обратная.
Прямая промывка легче осуществима технически. При этом раствор подается в ствол и выходит к устью по затрубному пространству (между обсадными трубами и краем пробуренного ствола).
Обратная промывка сложнее технологически, однако дает лучшее вскрытие водоносного пласта и больший дебет скважины при последующей эксплуатации. Промывная жидкость заливается в затрубное пространство, после чего откачивается насосным оборудованием вместе с разрушенной в процессе бурения породой.
Роторное бурение самое технически сложное и дорогостоящее из применяемых методов, но незаменимо при желании достичь глубоких артезианских водоносов, особенно на сложных для проходки грунтах. Глубина бурения ротором достигает 300м, что позволяет вскрыть любые глубокорасположенные артезианские пласты. Еще одним преимуществом метода является высокая скорость проходки ствола.
Ударно-канатное бурение
К новым способам проходки ствола ударно-канатный метод не отнесешь, так как он является одним из первых, что применялся механизировано еще в начале прошлого века. Несмотря на то, что технология во многом не совершенна, она применима до сих пор ввиду своей простоты и хорошего качества изготовленной скважины.
Бурить грунт таким методом приходится долго. Суть проходки ствола в том, что с высоты падает тяжелый, зауженный снизу цилиндрический предмет (стакан) и за счет этого разбивает грунт. Выборка разрушенной породы происходит тем же стаканом, устроенным так, что грунт заходит в его полости и поднимается наверх вместе со снарядом. Подъем стакана происходит с помощью троса и лебедки, что установлена на треноге, или другом надежном каркасе, возвышающимся над уровнем почвы.
Для разрушения твердых пород, встречающихся на пути проходки ствола, используется ударная штанга, что бьет по стакану сверху, многократно умножая усилие. Часто для этих же целей дополнительно используется наконечник, выполняющий функцию долота.
Несмотря на трудоемкость ударно-канатного способа бурения, технология имеет и ряд преимуществ, главное из которых, — качественное вскрытие водоносного пласта с минимальным его загрязнением. Второй несомненный плюс, — технологическая простота, благодаря чему этот способ бурения скважин многие домовладельцы, как показывает опыт, с успехом применяют при устройстве неглубоких колодцев своими руками.
Как чаще всего бурят своими руками?
С учетом того, что ручное бурение является очень трудоемким, на изготовление глубокой скважины рассчитывать не приходится. Опыт свидетельствует о том, что бурить глубже 10 м своими руками даже с несколькими помощниками тяжело физически, и на это уходит слишком много время.
Для самостоятельной проходки ствола обычно применяется ручной бур, что, по сути, является укороченным шнеком (принцип воздействия на грунт тот же). Вращение бура происходит за счет ворота, находящегося над поверхностью. При заглублении для соединения шнека и ворота используются соединительные штанги.
