Буровая установка своими руками: собираем по инструкции агрегат для бурения скважин

Виды бурения

Метод ударного бурения

Ударное бурение — это трудозатратный способ разработки скважины, к которому существуют особые требования:

• высокопрочный гибкий кабель для извлечения большого количества почвы;
• безопасность установки и деятельности;
• высокая производительность.

К основным преимуществам такого бурения относятся:

• длительная эксплуатация колодца;
• возможность расположения гидротехнических сооружений большого диаметра;
• предотвращение засорения воды сторонними добавками при разработке скважины;
• способность контролировать уровень водоносного горизонта;
• высокая эффективность работы в зимний период.

Недостатки также существуют:

• снижена скорость преодоления горных пород, если глубина строения значительна;
• необходимое расположение кожуха;
• возможность обрушения отдельных слоев грунта во время прохождения песка.

Бурение шнековым методом

Эффективный и безопасный способ разработки мелководной скважины на подвижных и легких почвах с высоким процентом песка в составе. Создание рабочего канала для гидротехнического сооружения осуществляется винтовой штангой, оснащенной концевой фрезой и лопастными элементами, которые предназначены для подъема грунта на поверхность.

Сверлильный станок для сверления винтовым методом может быть компактным или большим, требующим предварительной установки на специальное оборудование.

Преимущества данного метода:

• высокоскоростные работы по бурению;
• легкий агрегат и нессложная установка оборудования на месте;
• отсутствие привлечения профессионалов и дорогостоящего оборудования для подъема грунта на поверхность;
• возможность работы на небольших площадях.

Для разработки скважины используется гидравлический роторный агрегат — буровая установка, оснащенная вращающимся долотом и поворотным механизмом. Ротационное бурение обеспечивает эффективное освоение канала скважины, быстрое достижение глубоких водоносных горизонтов скважины.

На участках с рыхлыми и подвижными грунтами, в которых присутствует еще песок и глина, скважина оборудована ложечным сверлом – цилиндрической установкой со спиральными отверстиями. Для плотных суглинистых грунтов применяют спиральные сверла, работающие по принципу штопора. Для скалистых и плотных грунтов — долото заостренной конструкции.

Бурение с промывкой скважины

Наиболее эффективный и действенный способ создания скважины глубиной не менее 35 метров — это использование мини-установки для бурения скважин на воду, которая способна обеспечить скорость проходки до 12 м/ч, что значительно выше других методов.

Вопрос бурения включает в себя обязательную промывку скважины двумя способами (прямой и обратный).

• Прямой метод предполагает подачу раствора для выщелачивания и выброса грунта на поверхность.
• Обратная промывка предполагает подачу раствора в скважину и последующую откачку грунтовой массы с помощью насоса.
• В качестве канала передачи моющего раствора берутся трубы или шланги для бурения.

Буровой раствор выполняет следующие функции:

• Охлаждение, смазка рабочих элементов буровой установки;
• выщелачивание грунта из скважины;
• укрепление корпуса.

Для подачи моющего раствора в канал используются мотопомпы и другое буровое насосное оборудование.

Виды самодельных буровых установок

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

• Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

• Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

• Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

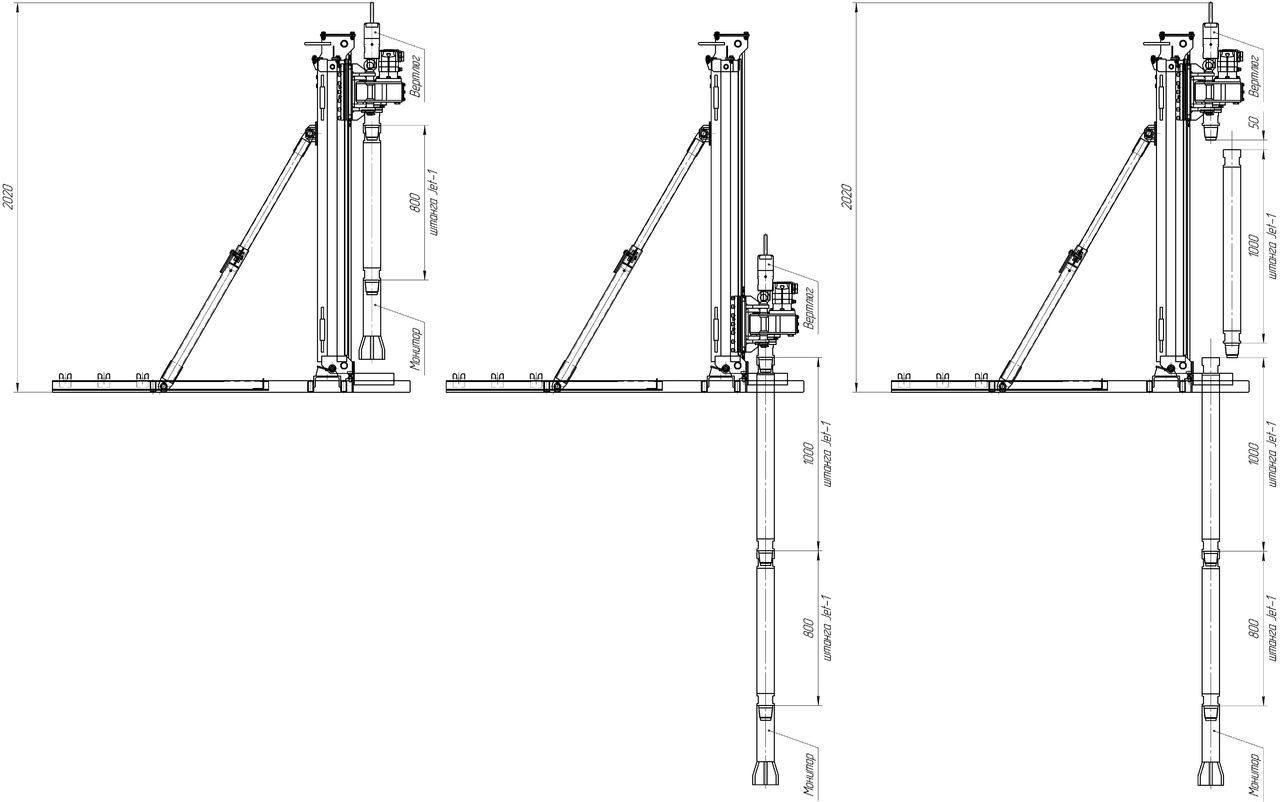

Конструкция надежной буровой установки

Для изготовления буровой установки, обладающей достаточной надежностью и позволяющей заниматься буровыми работами профессионально, обязательной является покупка ряда составляющих, которые изготавливаются на заводах, оборудованных высокоточной техникой. Потребуется покупка следующих элементов:

• вертлюга;
• буровой штанги;
• лопастного бура;
• мотор-редуктора;
• мотопомпы и рукава;
• шланга, через который подается буровой раствор.

Рама под монтаж данных элементов может быть изготовлена своими силами из такого материала, как прочная сталь.

Использование вертлюга необходимо чтобы передавать движущий момент между мотором-редуктором и буром, и чтобы подавать промывочный раствор. Корпус вертлюга содержит подвижную часть, на которую производиться крепление буровых штанг. По специальному герметичному патрубку осуществляется подача промывочной жидкости.

Хоть этот элемент и не является сложным с конструктивной точки зрения, его качество сказывается на длительности службы установки. В связи с высокими нагрузками, чтобы изготовить вертлюг, нужно пользоваться высокопрочной сталью, выдерживая минимальные зазоры движущихся элементов конструкции. Срок службы некачественного вертлюга закончиться после того, как вы изготовите несколько скважин.

Буровая штанга выбирается с расчетом на то, каким типом бурения вы будете пользоваться (ударным, вращательным, с промывкой и т.д.). Сечение штанги может быть круглым или шестигранным. При помощи неё происходит передача движущего момента прямо на бур. При работе, происходит погружение штанги все ниже, и она нуждается в наращивании. Чтобы выполнить соединение, пользуются специальными замками, на которых нарезана специальная коническая или трапециевидная (прямоугольная) резьба, обеспечивающая наиболее надежную сцепку. Через внутреннее сечение штанги в полость скважины подается вода, при помощи которой происходит размягчение грунта, и процесс бурения становится более быстрым и успешным.

Бур является рабочим элементом, предназначенным для того, чтобы размельчать грунт. Чтобы бурить профессионально, следует пользоваться специальными трехлопасными бурами, вращение которых производиться циклически. Бур может быть от 8 до 35 см в диаметре. Для изготовления данного элемента используется качественная сталь, снабженная высокопрочными пластинами, к примеру, ВК-8. В местности с твердыми грунтами рекомендуют бурить несколькими проходами. Начинают с так называемого разведочного бурения (бур на 8 см), после этого, скважина проходится при помощи буров, имеющих больший диаметр, пока ширина отверстия не приблизится к требуемым размерам.

https://youtube.com/watch?v=CBdjklHPtSQ

На этом и окончим. Прочитав данный материал вы имеете представление о том как делается буровая установка своими руками, осталось только реализовать теоретические познания на практике.

Чем и как лучше бурить скважину

Чаще всего на дачных участках бурят скважину на песок. Ее глубина составляет 20-30 м, а для изготовления не требуются разрешительные документы. С такой работой свободно справится самодельная бурильная установка. Метод изготовления ствола зависит от структуры грунта, глубины залегания водоносного слоя и других факторов. В зависимости от этого выбирают конструкцию бурильного агрегата.

Существует 4 типа установок:

1. Шнековые. Чаще других применяются для изготовления скважин на участках с любым грунтом. При бурении вода в ствол не подается.
2. Ударно-канатные. Используются на глинистых и супесчаных грунтах. Можно пробить скважину до 10 м. На больших глубинах неэффективны. В качестве рабочей части применяют стакан или желонку. Для придачи достаточного ускорения используется тренога высотой 3-4 м с блоком и лебедкой.
3. Роторные механические. Изготавливают ствол с помощью бура, установленного на штанге. Принцип работы подобен гидробурению.
4. Роторные ручные. Редко используемый метод из-за больших физических усилий, необходимых для вращения штанги с рабочим наконечником.

Для бурения скважины достаточной глубины применяют набор дополнительных шнеков или штанг длиной 2 м, которые стыкуют друг с другом при достижении рабочей частью поверхности грунта. Крепление осуществляется с использованием пальца. В качестве удлинителей штанг применяются водопроводные толстостенные или профильные трубы. Для подачи промывочного раствора в ствол скважины используют вертлюг, который является соединительным элементом между приводом и буровой штангой.

Как выбрать бурильную технику

Если вы задумались о необходимости покупки бурильного агрегата, следует заранее определить для себя главные параметры и требования, которые вы будете к нему предъявлять.

На какие параметры следует обратить внимание:

1. Глубина бурения. В большинстве случаев отдают предпочтение малогабаритной технике и не переплачивают за повышенные мощности, которые нужны только геологам.
2. Грузоподъемность подъемного механизма. Основываясь на этой характеристике, можно выделить три главных вида буровых установок: для создания гидрогеологических скважин, геологической разведки газа и нефти и углубленного разведывательного бурения.
3. Простота транспортировки – также может играть не последнюю роль при выборе. Подумайте, нужна ли вам дорогая самоходная установка для бурения или вам вполне хватит небольшого агрегата, помещающегося в обычном прицепе или кузове грузового автомобиля.

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

• подвешиваемого снаряда – желонки, в которую набирается грунт;
• каната;
• треноги, на которую подвешивается желонка;
• лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

• в земле делается заглубление шнековым буром;
• над отверстием устанавливается конструкция МГБУ;
• к канату прикрепляется желонка;
• снаряд вводится в отверстие и отпускается в свободное падение;
• достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
• желонка поднимается на несколько метров и снова отпускается вниз;
• эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

• болгарка, сварка;
• дрель;
• металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
• материал для каркаса треноги;
• лебедка.

 Как самому сделать бур для бурения скважин:

• Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
• в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
• по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
• в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
• вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

• металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
• конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

• воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
• она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

• металлическая профильная труба с сечением 40*40 мм;
• блочек;
• ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

• вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
• основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
• когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
• теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
• чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
• для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
• когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Особенности изготовления различных малогабаритных буровых своими руками (назначение ветрлюга)

В целом, технология сборки различных буровых установок практически одинакова (и об этом речь пойдет чуть далее), но рабочий инструмент у конструкций разного типа кардинально отличается. Поэтому для начала следует рассмотреть технологию изготовления главного механизма (бура) у разных конструкций и только после этого приступать непосредственно к созданию основной рамы и прикрепляемых к ней рабочих элементов.

Итак, рассмотрим детально наиболее часто используемые бурильные установки (установку со «стаканом» и шнековую установку).

Самодельные буры

Бурильная установка с «патроном» в качестве основного рабочего механизма использует так называемый «патрон» («стакан»). Если вы хотите сделать его самостоятельно, то вам понадобится лишь отрезок трубы диаметром около 1 м. При создании подходящей рамы-основания для подобной бурильной установки габариты «патрона» учитываются в обязательном порядке. Сам «патрон» должен иметь не только внушительные габариты, сколько немалый вес для эффективного бурения почвы.

Совет. На нижней части трубы можно сделать заострения в виде треугольников. Благодаря такому ухищрению вы повысите скорость рытья отверстия в почве и качество рыхления.

Если вы не хотите придавать краям «патрона» треугольную форму, позаботьтесь о том, чтобы они были остры (при необходимости наточите их).

«Стакан» будем крепить при помощи троса, поэтому необходимо сделать несколько отверстий на грузе (в верхней части). Крепим трос и затем цепляем его к предварительно заготовленной раме. Учтите, что длина троса должна быть такова, чтобы «патрон» мог падать вниз и подниматься наверх совершенно свободно.

Ударный стакан

Шнековая установка в качестве действующего рабочего механизма использует бур. Для его изготовления также вполне подойдет обычная металлическая труба. На верхней части трубы сделайте винтовую резьбу, а на нижней – бур шнекового типа (наиболее удобная длина бура – около 2 м).

К концам бура необходимо прикрепить пару ножей при помощи сварочного аппарата: они должны быть расположены таким образом, чтобы во время процесса бурения они погружались в почву под некоторым углом.

Чтобы конструкция была удобна в работе, приварите к тройнику часть металлической трубы (около 1,5-2 м длиной). Сам тройник необходимо оснастить внутри винтовой резьбой.

Отдельно следует сказать о вертлюге, который используется в буровых установках в качестве компенсатора противодействия подвижной части установки (бура) и неподвижной части, подающей воду. Устройство этой детали довольно простое: пара фланцев, перегородки с уплотнительными резиновыми кольцами, непосредственно корпус (выполненный из куска металлической трубы) и металлический пруток.

Следует отметить, что самостоятельно изготовить эту деталь можно лишь при наличии токарного опыта и умении делать технические чертежи.

Преимущества самодельной установки

1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
3. Компактные размеры и сравнительно малый вес.
4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
5. Высокая скорость сборки и разборки.
6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.

Производственная установка для бурения с электроприводом

Чтобы изготовить буровую установку с электрическим приводом самостоятельно, рекомендуется начинать с поиска рабочих материалов и инструмента:

• электрическая дрель со сверлами;
• отвертка;
• болгарка;
• сварочный аппарат;
• бур;
• стекло;
• редуктор;
• рамка.

Для подачи воды в скважину в постоянном режиме предусматривается подключение бурового агрегата к редуктору, выполняющему функцию электрического привода. Канал очищается с помощью Бейлера.

Производство буровой установки осуществляется следующим образом:

• Заготавливается отрезок трубы нужного размера.
• Делается клапан внизу снаряда.
• Приваривается сверху защитная сетка.
• Приваривается ручка или “ушки” для закрепления каната.
• Затачивается нижняя часть снаряда или приваривается несколько “зубов” из металлических отрезков или кусков толстой проволоки.
• Делается тренога из металлических труб.
• Устанавливается блок, лебедка и двигатель для поднятия снаряда из шахты.
• Привязывается канат к желонке и собирается конструкция.

Малогабаритная буровая установка является производительным оборудованием для разработки водоносного горизонта на частной территории. Конструкционно буровые установки просты и надежны. Однако, имеются существенные отличия между блоками с точки зрения стоимости, технических параметров и срока службы.

Пошаговая инструкция

Буровой снаряд Шитца.

Такое оборудование собирается из следующих элементов:

• «стакана» (ударного патрона);
• разборной станины;
• желонки.

Для облегчения бурильных работ, данную установку нужно подключить к мотору редуктору. Трос с желонкой либо патроном наматывается на барабан редуктора. Для достижения оптимальной эффективности нужно использовать патрон весом порядка 80 кг. Забой будет очищаться от разрушенной почвы при помощи желонки. Желонка показывает нормальную эффективность и на глинистых почвах.

Главной составляющей подобной установки является «стакан», он же патрон.

Изготавливается из трубы диаметром порядка 10-12 см с толстыми стенками. По возможности нужно выбрать как можно более тяжелый материал. Внизу отрезка, как правило, делаются треугольные «зубы». Считается, что они способствуют более быстрому разрыхлению земли. Однако эту часть элемента можно оставить и ровной, все равно она обязательно затачивается. Сверху патрона делается несколько отверстий, через которые он будет крепиться к канату. Патрон может иметь длину 1-2 м.

Перед тем как начинать работать с такой установкой, рекомендуется подготовить в земле отверстие, в которое в дальнейшем будет опускаться «стакан». Данное отверстие должно несколько превосходить патрон по диаметру.

Предварительные расчеты

Перед тем как начинать бурить ямы под столбы, необходимо произвести предварительные расчеты. Для установки любого столба нужно отверстие. Оно по диаметру немного превосходит размер самого элемента конструкции. Яма должна строго соответствовать параметру столба. Для этого делаются предварительные расчеты. Зачастую они достаточно просты. Если яму сделать слишком просторной, то это приведет к рыхлению почвы. Это недопустимо для столбчатого основания. Фундамент получится шатким и не жестким.

Очень важно рассчитать расстояние между столбами. Для этого используются нехитрые формулы. Здесь на самом деле все предельно просто

Масса конструкции напрямую влияет на число столбов. Чем она тяжелее, тем их количество должно быть больше. Бурить ямы под столбы нужно на определенную глубину. Делается это с помощью различных приспособлений, о которых будет рассказано ниже. При этом глубина напрямую зависит от того, какой тип грунта присутствует в данном регионе. Чем более он плывучий, тем глубже нужно копать. Такая вот простая закономерность, которая позволяет создавать фундамент высокого качества

Здесь на самом деле все предельно просто. Масса конструкции напрямую влияет на число столбов. Чем она тяжелее, тем их количество должно быть больше. Бурить ямы под столбы нужно на определенную глубину. Делается это с помощью различных приспособлений, о которых будет рассказано ниже. При этом глубина напрямую зависит от того, какой тип грунта присутствует в данном регионе. Чем более он плывучий, тем глубже нужно копать. Такая вот простая закономерность, которая позволяет создавать фундамент высокого качества.

Выводы и полезное видео по теме

Наглядный обзор буровой установки, изготовленной своими руками, представлен на этом видео:

Здесь показан вариант буровой установки комбинированного типа для ударно-канатного и шнекового бурения:

На этом видео можно посмотреть вариант желонки для ударно-канатного бурения:

Самодельная установка для бурения скважин — не слишком сложный агрегат, оставляющий простор для работы инженерной мысли. Но следует помнить, что узлы и механизмы такого устройства в процессе бурения испытывают существенные нагрузки. Поэтому материалы должны быть прочными, а работы нужно выполнить как можно лучше.
