Технология монтажа черепицы на крышу своими руками

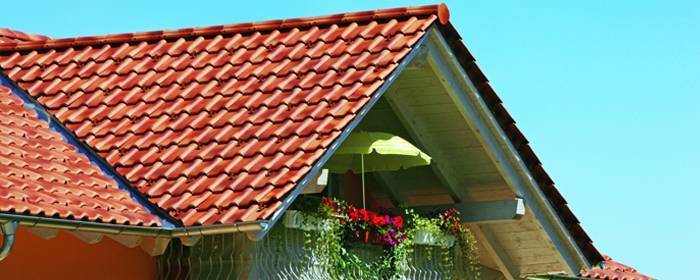

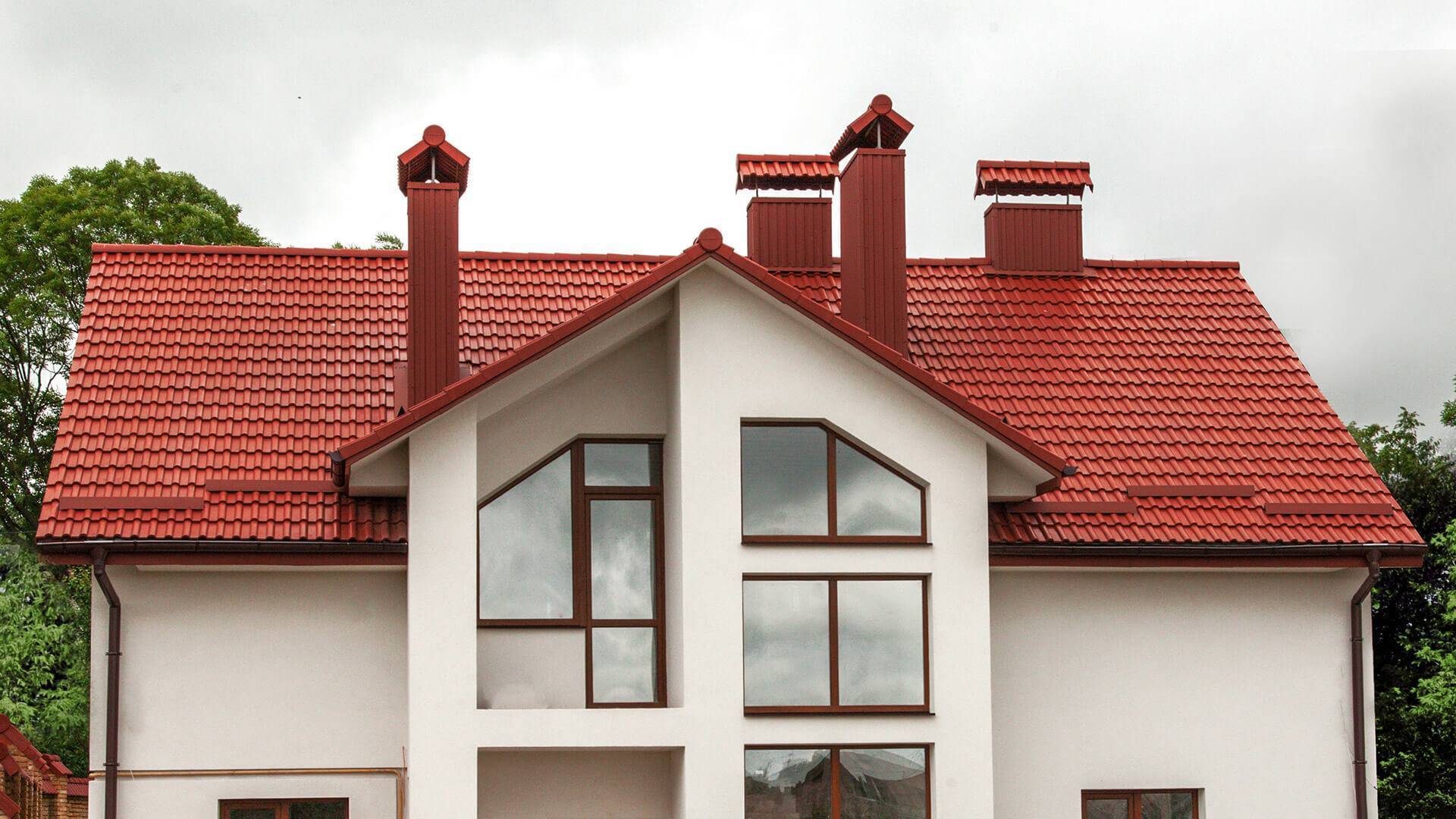

Металлочерепица

Сырьем для изготовления этого кровельного покрытия служит, как можно легко догадаться, металл. Металлочерепицу производят из стального (иногда с покрытием алюмоцинка) кровельного листа, защищенного  полимерным покрытием. Это достаточно легкий материал – вес металлочерепицы колеблется от 4 до 5 кг на квадратный метр. Металлочерепицу изготовляют в форме достаточно крупных листов или панелей: длина подгоняется под размеры ската крыши (что позволяет экономить на подрезке) и составляет обычно 0,5-8 метров, ширина листа металлочерепицы составляет 1,10-1,19 м. Благодаря значительному размеру листов, такое кровельное покрытие можно очень быстро уложить. Однако иногда большой размер листов играет и негативную роль: например, если лист повредится и потребует замены, то ремонт крыши займет немало времени и сил. Тут уже вам не обойтись без помощи профессионального кровельщика. Также большой размер листов автоматически значит увеличение количества отходов. Также при выборе металлочерепицы следует учитывать угол наклона крыши. Он должен быть не менее 12 градусов. Качественная кровля из металлочерепицы прослужит вам до 50 лет, на 10 лет производитель должен дать гарантию.

Достоинства:

• абсолютная водонепроницаемость
• низкая стоимость
• высокая морозостойкость (около 200 циклов замерзания-оттаивания)
• устойчивость к цветению
• устойчивость к ультрафиолетовому излучению
• пожаробезопасность
• экологичность
• простота монтажа
• широкая цветовая гамма

Недостатки:

• высокая теплопроводность
• наихудшая звукоизоляция
• в местах повреждения полимерного покрытия неустойчивость к коррозии
• средняя устойчивость к выцветанию
• необходимость молниеотвода, так как материал накапливает электростатический заряд
• неударопрочность, при падении возможно повреждение покрытия
• низкое сопротивление нагрузке
• средняя эстетичность из-за несколько искусственного внешнего вида

Размер и геометрия

У рассматриваемых ниже моделей много общего. Прежде всего, это низкий профиль, который также называют традиционным голландским. Низкопрофильные черепицы имеют одну небольшую волну высотой от 35 до 45 мм и плоской нижней частью черепицы, по которой отводится вода. Высота подъема волны должна быть достаточной для того, чтобы не теряться на кровле, но в то же время смотреться пропорционально габаритам черепицы.

Передвижение человека по кровле, нагрузка от опоры снегозадержания или ступеней, снег – все это создает дополнительную нагрузку на центр плоской части черепицы. Чтобы черепица не лопнула с внутренней стороны ее плоской части располагаются ребра жесткости. Чем крупнее черепица, тем большую роль играют они и их размер.

У всех моделей есть система вертикальных и горизонтальных замков. Все модели можно условно разделить на две подгруппы – крупноформатные с расходом 8-10 штук/кв.м. и среднеформатные с расходом 11-15 штук/кв.м.

Разницы в монтаже черепицы с расходом 9 или 15 шт/кв.м. практически нет. Монтажные организации оценивают стоимость устройства одного квадратного метра, и для рассматриваемых черепиц цена будет одинакова. Маленькая разница может возникнуть только при закупке бруска для обрешетки. Тут для черепицы с большим расходом бруска придется закупить примерно на 10-20% больше, что не станет существенной экономией в рамках всей кровли..

Крупноформатная черепица хорошо подходит для крыш с большими скатами, где в длину можно рассчитать целое количество рядов, а также важен быстрый и простой монтаж. Для сложных крыш такая черепица не рекомендуется в виду сложности подгонки целого числа рядов по длине ската.

Производитель черепицы и гарантия

Среди сравниваемых моделей мы видим черепицу из Германии, Польши, Австрии, Чехии и Венгрии. Безусловно, на цене черепицы отражается стоимость доставки и для разных стран она отличается. Кроме этого в цене заложена стоимость рабочей силы, которая в этих странах тоже разная. Но все же расположение завода не является определяющим фактором, т.к. уровень технологической оснащенности производств очень близок.

Практически все производители дают одинаковую 30-летнюю гарантия на черепицу и лишь у Creaton и Meyer-Holsen она составляет 40 лет.

Таблица №1

№	Модель, производитель	Кол-во цветов	Цена в евро за кв.м. от*	‘Вес, кг от…	кол-во кв.м. в паллете	Цена в евро за метр боковой черепицы	Цена в евро за метр коньковой черепицы	Гарантия, лет	Страна производства
1	Sulm, Tondach	14	24,42	41,4	19	30,5	39	30	Австрия
2	Samba, Tondach	8	19,55	42,6	20,8	29,3	26,1	30	Чехия
3	Rumba Tondach	4	16,19	34,7	26	25,3	18,8	30	Венгрия
4	Piemont, Roeben	10	17,36	40	24	33,3	27,7	30	Польша
5	MonzaPlus, Roeben	7	16,02	37,2	24,8	33,3	27,7	30	Польша
6	Alegra 12, Koramic	10	24,45	45,9	19,3	50	40,6	30	Германия
7	Alegra 9, Koramic	7	16,2	37,4	23,3	25,6	18,8	30	Польша
8	Rubin 13, BRAAS	14	26,83	39,5	23,4	44,6	23,4	30	Германия
9	Rubin 11, BRAAS	3	19,15	40,3	22,3	43,4	23,4	30	Германия
10	Rubin 9, BRAAS	4	19,15	37,5	25,5	27,5	23,4	30	Германия
11	Titania, Creaton	5	16,38	45,1	21,3	29,4	21,4	40	Польша
12	Premion, Creaton	12	21,92	41,8	20,7	33,2	30,6	40	Германия
13	E58 MAX, Erlus	8	28,96	42	20,9	56,5	39	30	Германия
14	E58 S , Erlus	13	26,3	45	18,4	50,7	39	30	Германия
15	Opus, Meyer-Holsen	4	25,22	34	22,2	46,3	37,2	40**	Германия
*-цена зависит от цвета. В таблице указана минимальная розничная на 31.07.19
**-дополнительная 20-летняя гарантия на допоставку

Черепица Meyer-Holsen имеет серьезное преимущество перед конкурентами – на нее распространяется дополнительная 20-летняя гарантия на допоставку точно такой же модели и в том же цвете. С учетом того, что ассортимент заводов часто меняется, для тех, кто со временем планирует достраивать или перестраивать здания это может стать важным аргументом. Да и от мелких ремонтов никто не застрахован.

Некоторые модели черепицы по желанию завода производителя прошли испытание на градоустойчивость и получили соответствующий сертификат «Hagelwiderstandsklasse 4 / Класс сопротивлению граду 4». Этот пункт отдельно выделен в таблице №3

При выборе черепицы обращайте внимание на обратную ее сторону. На ней обычно указывается бренд завода-изготовителя, название  завода, название модели, дата выпуска, знак CE (Conformite Europeenne — «европейское соответствие») — специальный знак, наносимый на
, который удостоверяет, что изделие соответствует основным требованиям
, номер партии и номер смены

Возможно, указание только части этих маркировок.

Фактор 3. Прочность

Металлочерепица является прочным материалом, который хорошо справляется с механическими повреждениями. Однако если повредить оцинкованное покрытие кровли, то это может привести к коррозии и образованию ржавчины.

Битумная черепица практически не подвержена коррозии и гниению, но структура материала разрушается под воздействием ультрафиолета. Для защиты от ультрафиолета используется каменная крошка. Стоит учесть, что по прочности гибкая черепица уступает металлочерепице, и крошка может откалываться при механических повреждениях, например, падении веток деревьев на крышу.

Монтаж черепичной кровли

Даже среди кровельщиков-профессионалов весьма распространено мнение том, что устройство черепичной крыши – дело исключительно сложное. Но это справедливо лишь отчасти. При правильной организации процесса задача вполне решаемая.

Необходимый инструмент:

Схема укладки медной кровли.

• рулетка, отвес, рейка, маркер – для разметки;
• ножовка, молоток – для устройства обрешетки;
• болгарка, клещи – для обрезки черепицы;
• дрель, шуруповерт – для фиксации черепицы.

Любая работа начинается с подготовительного этапа. До начала укладки кровли следует возвести строительные леса и ограждения вдоль свесов. Для расчетов крыши требуется произвести обмеры коньков, карнизных свесов, ендов, стропильных ног. Скаты следует проверить на прямоугольность. Для этого нужно измерить диагонали. Кроме того, необходимо провести обследование кровли на предмет неровностей. Следует учитывать, что монтаж черепичной крыши возможен лишь при отклонении не более 0,5 см/кв.м.

В случае если кровля не соответствует этой норме, то следует произвести ее ремонт и выровнять. После этого набивается обрешетка и контробрешетка. Под мансардные окна выполняется устройство силовых конструкций. Размер обрешетки выбирается под размер черепицы и угол наклона кровли.

Оптимальный угол наклона черепичной кровли находится в диапазоне 22-65 градусов. Такой наклон обеспечивает наилучшую защиту от осадков. В случае если угол меньше или больше указанного, конструкция требует дополнительного использования гидроизоляционной пленки. Помимо этого, большой и маленький углы наклона кровли требует использования усиленной обрешетки.

Схема монтажа металлочерепицы.

Перед началом укладки черепицу лучше поднять на крышу и разместить на противоположных скатах в стопках по 5-9 штук для обеспечения равномерной нагрузки на систему. Рекомендуется производить монтаж черепицы одновременно на всех скатах. Укладку кровли следует проводить, руководствуясь простым правилом: справа налево, снизу вверх. Все черепицы, которые располагаются по периметру ската, и те, которые примыкают к печным трубам, стенам, мансардным окнам, люкам необходимо закрепить кляймерами или саморезами. Для осуществления крепления в черепицах следует просверлить отверстия дрелью. Черепица выпускается с двумя заготовками под отверстия, которые просто нужно досверлить. Использование пробойного инструмента не допускается.

Остальная черепица укладывается на обрешетку без дополнительного крепления. Она будет удерживаться на скате за счет собственного веса. Однако при большом угле наклона, а также в регионах с высокими ветровыми нагрузками устройство кровли без крепления недопустимо. При креплении через черепицу в шахматном порядке возникает ситуация, когда каждая незакрепленная черепица будет удерживаться соседней закрепленной. Такая конструкция вполне надежна.

Крепление черепицы производится только после ее выравнивания. Для выравнивания черепицы укладывают, не закрепляя нижний, боковой и верхний ряды. Незакрепленная конструкция имеет некоторую подвижность, при помощи которой можно устранить неровность, если она возникнет. Диапазон люфта в каждом стыке составляет 3 мм. После этого на обрешетке красящей веревкой отбиваются фронтонные столбцы с шагом 3-5 столбцов. После укладки каждых трех рядов вертикальная и горизонтальная симметрии проверяются. Величина нахлеста по вертикали зависит от угла наклона кровли. Чем он меньше, тем больше следует делать нахлест. В случае необходимости обрезка черепицы осуществляется абразивным кругом по камню.

Схема укладки гибкой черепицы.

Разметка шатровой и вальмовой кровли производится от средней линии ската. Первая нижняя черепица размещается строго посередине нижнего ряда. Дальше выкладывается вертикальный ряд. Верхняя черепица должна оказаться в верхнем углу треугольника. Если этого не выйдет, то ряд следует сдвинуть за счет люфта. После этого выкладывается нижний ряд в две стороны от центральной черепицы к хребтам. От нижнего ряда проводится вертикальная разметка столбцов. Остальные ряды монтируются также от центра к краям.

Для обеспечения лучшей вентиляции верхний ряд черепицы не доводят до самого верха. Это пространство на завершающем этапе закрывается коньковой черепицей. Коньковая черепица должна закрывать саморезы крепления верхнего ряда черепицы. Крепление коньковой черепицы осуществляется саморезами к коньковому брусу. Конца свесов оформляются элементами с заглушками.

Устройство герметичных стыков черепицы с вентиляционными и печными трубами производится с помощью алюминиевой самоклеящейся ленты. К трубам конструкция крепится декоративной алюминиевой планкой.

Виды натуральной черепицы

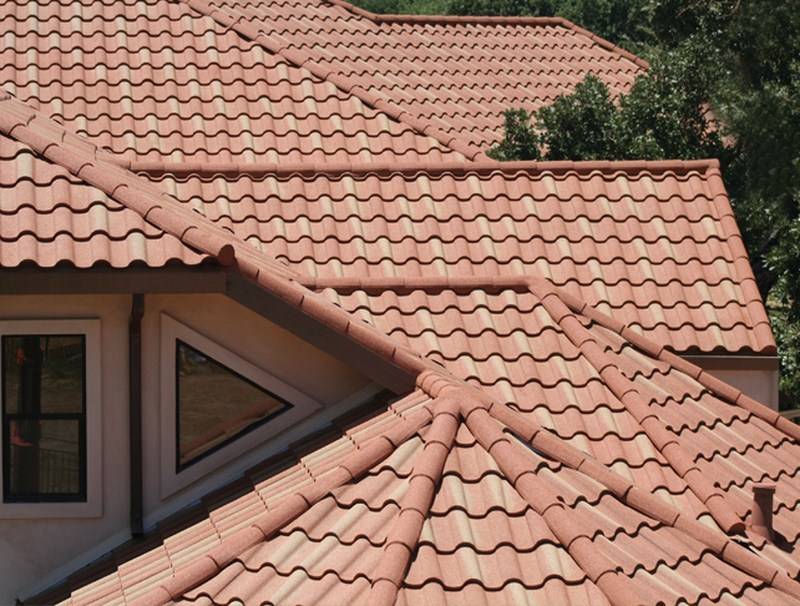

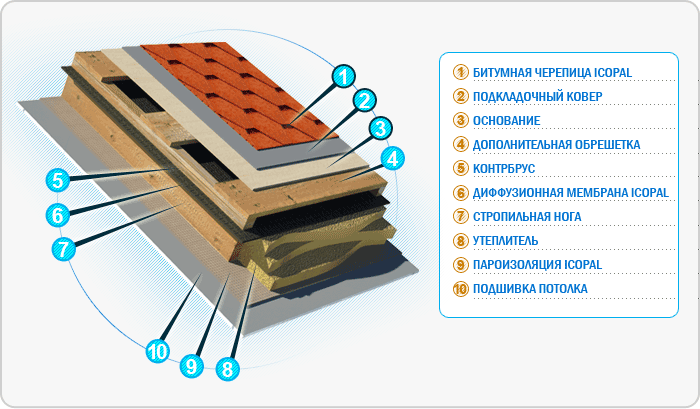

Схема мягкой черепицы.

Говоря же о натуральной черепице, можно выделить три ее разновидности, несколько отличающиеся по характеристикам, но во многом схожие. Это керамическая, цементно-песчаная, силикатная черепица. Классическим представителем натуральной черепицы является керамическая. Именно ее мы видим на кровлях старинных домов, которым не известно слово «ремонт». Цементно-песчаная черепица появилась на рынке стройматериалов сравнительно недавно, в середине прошлого века, когда немецкий инженер и промышленник Рудольф Браас предложил ее в качестве более дешевого альтернативного покрытия кровли. Производство песчано-известковой (силикатной) черепицы стало возможным с развитием технологии автоклавирования. Автоклав представляет собой устройство, в котором под действием высокой температуры и давления происходит необратимое спекание частиц вещества на молекулярном уровне. Полученный таким образом материал обладает высокой прочностью. Однако пока что силикатная черепица как кровельный материал еще не успела завоевать рынок.

Все виды натуральной черепицы огнестойки, морозостойки, водонепроницаемы, долговечны, инертны к биологическим факторам, экологичны, не требуют крупных эксплуатационных затрат на ремонт и обслуживание, не скапливают статического напряжения, бесшумны во время дождя. К недостаткам можно отнести большой вес и хрупкость.

Схема установки кровли.

По форме выпускаемая черепица подразделяется на плоскую, пазовую, коньковую для покрытия коньков. Кроме того, выпускаются специальные виды черепицы, которые используются не для рядового покрытия, а служат для решения отдельных задач: фронтовая, торцевая, вальмовая, подконьковая, вентиляционная. В последнее время на рынке появилось достаточно много разработок новых моделей, которые различаются между собой размерами или формой. Новые разработки помогли не только разнообразить внешний вид черепичной кровли, но и существенно снизить требования к углу наклона ската до 10%, против классических 30%.

Что касается окраски, то современные технологии позволяют получить практически неограниченную гамму цветов. И если цементно-песчаная и силикатная черепица окрашиваются обязательно, то керамическая может иметь натуральный цвет от желто-серого до кирпично-красного. Искусственное же ее окрашивание производится двумя принципиально различными способами. Ангоб основывается на добавлении в глину оксидов разных металлов, которые в результате обжига дают соответствующие цвета и оттенки. Этот способ известен с античных веков. Альтернативой этому методу служит покрытие поверхности черепицы перед обжигом специальной стекловидной массой – глазурью, в состав которой тоже входят оксиды-красители.

Эксплуатационные характеристики

Здесь есть несколько параметров, которые следует принимать во внимание во время сравнения гибкой и металлической черепицы

1. Длительность эксплуатации. Большой разницы нет, оба кровельных материала сохраняет герметичность кровли до 50-ти лет. Конкретные значения зависят от качества и вида кровли, профессионализма строителей и погодных условий в данном регионе.

2. Шумность. Фактически и по этому параметру нет никакой разницы между металлическими и гибкими покрытиями. Почему, ведь металл гремит во время дождя или града? Действительно, шум от металлической черепицы значительный, но только в том случае, если крыша неутепленная. А если она неутепленная, то чердачные помещения не используются под жилые, там нет людей, соответственно, шум никого не раздражает. В случае обустройства мансардных помещений крыши обязательно утепляются, монтируется сложный пирог из различных материалов. Толщина утеплителя не менее 15 сантиметров, в некоторых регионах достигает 25 см. Любой утеплитель отлично гасит звуковые волны (шумы), за счет этого комфортность проживания в мансардных помещениях одинакова в зданиях с металлическими или гибкими кровлями.

3. Легкость ухода. По этому параметру лидирует металлическая черепица. Ее лицевая поверхность гладкая, на ней почти не скапливается пыль, периодические дожди очищают кровлю от различных загрязнений, в том числе и от опавших листьев.

   С гибкой черепицей все намного сложнее, из-за каменной крошки на лицевой поверхности быстро накапливается пыль. Удалить ее невозможно даже вручную, не говоря уже о естественных осадках. Через 4–5 лет на поверхности крыши начинают произрастать лишайники и мхи, со временем их корни проникают вглубь гибкой черепицы и разрушают не только битум, но и основание. Как следствие, портится внешний вид дома, ускоренными темпами нарушается герметичность. Не стоит верить рекламе, что кровли с битумной черепицей эксплуатируются не менее 50 лет, такие обещания производителей на практике не имеют подтверждений.

4. Огнеустойчивость. Металл не горит, во время пожара повреждается лишь верхний декоративный слой кровли из полимерных красок. Правда, небольшая толщина листа не позволяет ему длительное время препятствовать открытому горению.

   Что касается гибкой черепицы, то все ее компоненты, кроме каменной крошки, не просто горят, но и выделяют с дымом большое количество ядовитых химических соединений. Все современные добавки лишь несколько увеличивают время сопротивления возгоранию, но не делают битум и полимерные основания негорючими материалами. Если здания с повышенными требованиями по противопожарной безопасности, то для кровли следует выбирать металлические кровли.

5. Декоративный вид. Здесь не существует и не может существовать единого мнения, каждый застройщик должен выбрать тот материал, который нравится лично ему. К советам дизайнеров можно прислушиваться, но они не будут жить в доме и каждый день видеть его крышу. Надо помнить, что металлические покрытия сохраняют первоначальный вид дольше, чем гибкая черепица, причины такого явления подробно описаны в этой статье выше.

Качество замков черепицы и рекомендуемые уклоны

Качество, геометрия и размеры вертикального и горизонтального замков/фальцев черепицы обеспечивают качество монтажа черепицы и диктуют каким может быть минимально допустимый  уклон кровли. Черепица с более высоким замком более удобна в укладке и допускает монтаж на меньших углах. Черепица всех производителей имеет одинарный вертикальный замок, за исключение черепицы от компании Erlus, у которой он двойной. На фотографии замковой части черепиц также видна его геометрия и желобки отвода воды.

Большинство моделей черепицы прошли тестирование функциональной безопасности в кровельной системе, включая аксессуары (герметизирующие ленты или герметики под контробрешеткой, клейкие ленты, предварительно смонтированная защита шва) в рамках проверки на ливнестойкость, в том числе 24-часовое испытание дождем при уклоне кровли в 15°. По результатам испытаний разные модели черепицы попадают в ту или иную группу с определенными рекомендуемыми и минимально допустимыми уклонами кровли.

В таблице №4 мы разбили черепицы по группам с учетом их характеристик. В качестве гидроизоляционных материалов рассматриваем самый популярный бренд – пленки Delta от Doerken (Германия).

Таблица №4. Применение дополнительных мер защиты кровли при укладке черепицы  с помощью ассортимента DORKEN

Из таблицы видно, что возможность применения черепицы на малых уклонах позволяет выбирать более простую, а следовательно и более дешевую гидроизоляцию.

Пример. Кровля с уклоном 16 градусов. Для модели PREMION мы можем применить пленку Delta Vent N без проклейки стыков. Для модели PIEMONT необходимо уже использовать гидроизоляцию Delta Maxx Plus или Delta Foxx Plus. Разница за квадратный метр между этими материалами составляет 2-3,5 евро/кв.м. Т.е. можно выиграть на стоимости черепицы и тут же потерять всю разницу на гидроизоляции.

Таким образом, при малых уклонах кровли данная характеристика черепицы становится одной из самых важных. Однако, если уклон кровли составляет более 25 градусов, то для всех рассматриваемых моделей данный пункт сравнения теряет свою значимость.

Далее мы отметим плюсы и минусы у каждой модели согласно рассматриваемым параметрам.

 Продолжение читайте во второй части статьи

Расчет материала

Для подсчета количества черепицы нужно знать размер кровли, но не только. Плитки кладут с нахлестом, величина нахлеста определяется в зависимости от уклона ската:

• До 16 градусов – от 10 см;
• До 30 – от 8;
• Свыше 30 – от 7.

Укладка керамической черепицы на кровле производится по контробрешетке и обрешетке. Вторая служит твердой основой для покрытия, первая обеспечивает необходимый вентиляционный зазор.

Для обрешетки используется хвойный пиленый брусок с влажностью максимум 25 %, без сучков (СНиП, пункт II-25-80).

• Шаг обрешетки (а значит, и количество досок) зависит от уклона крыши и от модели черепицы (порядок – от 30 сантиметров);
• Минимальное сечение брусьев для обрешетки и контробрешетки – 3 на 5 сантиметров;
• Для сложных крыш или длинных скатов используют квадратный брус со стороной 5 см.

Для подсчета количества материала и его итоговой стоимости можно воспользоваться услугами нашей фирмы.

Или подсчитать самостоятельно: керамическая черепица в чертежах (например, Braas) может быть представлена в виде схемы с указанием всех размеров плитки.

Основание и обрешетка

Стропильная система черепичной крыши должна быть прочной. Расстояние определяется проектной документацией, зависит от расчетной нагрузки и длины стропильных ног, при этом учитывается климатический район расположения здания, снеговая и ветровая нагрузка, суммарный вес кровельного покрытия.

Чем большее расстояние между стропилами, тем более толстый брус обрешетки понадобится. Рекомендуемое сечение стропил не менее 50*150 мм.

Перед монтажом обрешетки производят выравнивание плоскости стропил: колебания неровностей поверхности должны находиться в пределах -5 до +5 мм на 2 м.

depositphotos

Укладка гидроизоляции

Поверх стропил параллельно карнизному свесу укладывается гидроизоляционная мембрана или пленка лицевой стороной (с логотипом) вверх. Рулоны начинают раскатывать снизу и двигаются вверх, не натягивая плотно, оставляя провисать мембрану между стропилами на 1–2 см.

Размер нахлеста одного рулона на другой обычно обозначается пунктирными линиями на пленке и составляет 10 см. Если скат крутой, то нахлест увеличивают до 15–20 см и проклеивают мембрану двусторонним скотчем.

Закрепляются гидроизоляционные материалы на стропилах степлером, а затем брусками контробрешетки.

Недопустимо делать порезы или разрывы пленки, складки также нежелательны. Если угол наклона ската менее 16°, то под ЦП черепицу делается сплошное основание, на которое наносится наплавляемая гидроизоляция.

Монтаж контробрешетки

Поверх пленки на стропила монтируется контробрешетка – бруски 30 х 50 мм или 50 х 50 мм. Они прибиваются один за другим не вплотную, между ними оставляется расстояние 5–10 см для свободной циркуляции воздуха и проветривания.

На коньке торцы брусков контробрешетки с двух скатов обрезаются и плотно стыкуются.

Установка обрешетки

Для обрешетки используются бруски толщиной 3–5 см. Местоположение первого бруска от карниза зависит от того, насколько черепица будет нависать над водосточной системой.

Шаг обрешетки может составлять от 31 до 35 см, точная величина указывается в сопроводительной документации производителем и зависит от угла наклона ската.

Для равномерной набивки брусков рекомендуется изготовить шаблон с шагом обрешетки. В местах соединения скатов укладывается учащенная обрешетка под ендову.

Подведем итог:

Естественно, подбор материала для кровли – это процесс сугубо индивидуальный, и выбор всегда зависит от множества факторов. Для каждого проекта есть свой идеальный вариант. Не стоит забывать и о финансовой стороне вопроса, которая часто бывает основным фактором при выборе материала.

В статье мы лишь провели сравнение материалов и показали основные плюсы и минусы, преимущества и недостатки и дали некоторые рекомендации, а выбор всегда остается за Вами. Если у Вас есть какие-либо сомнения по поводу правильности выбора материала, Вы всегда можете обратиться за профессиональной консультацией к менеджерам Правильного дома.

Не стоит забывать, что на рынке можно купить черепицу и в прочих вариантах таких, как композитная металлочерепица с посыпкой из каменной крошки, натуральная керамическая черепица и многие другие. Специалисты М8 Правильный дом помогут Вам сделать правильный выбор. Звоните!
