Как устроены и работают насосы для скважин Акварио

Как работает водяной насос

Ремонт жидкостного насоса системы охлаждения

Назначение насосного оборудования – доставка жидкости к месту водоразбора. Независимо от конструктивных особенностей, принцип действия водяного насоса один и тот же. При включении электродвигателя в рабочей камере создается вакуум. Низкое давление внутри корпуса способствует засасыванию воды, которая перемещается к выходному патрубку. Напор на выходе имеет силу, достаточную для преодоления гидравлического сопротивления трубопровода.

Схема движения воды в вихревом насосе

Тип агрегата и конструкция рабочего органа определяют особенности его эксплуатации.

Центробежный насос

Агрегаты центробежного типа отличаются сочетанием высокой производительности и напора. Оптимальные рабочие характеристики обеспечили их популярность у потребителей. Из чего состоит центробежный водяной насос:

• корпус из прочного материала – сталь, латунь, бронза, чугун;
• ротор, вращающийся за счет электродвигателя;
• рабочее колесо с лопастями (крыльчатка);
• патрубки – входной и напорный.

Устройство центробежного насоса

Вращающиеся лопасти рабочего колеса создают внутри корпуса центробежную силу. Жидкость затягиваются внутрь, прижимается к стенкам камеры, а затем под давлением выталкивается в трубопровод. Универсальный тип оборудования отличается широким разнообразием моделей. Агрегаты классифицируются:

• по способу установки – погружные, полупогружные и поверхностные;
• по направлению вала – горизонтальные и вертикальные;
• по количеству рабочих колес (ступеней) – одноступенчатые, многоступенчатые.

Преимущества устройств центробежного типа:

1. Функционирует при температуре до +350.
2. Прочность и долгий срок службы.
3. Высокий КПД.
4. Доступная стоимость.

Для организации водоснабжения и полива рекомендуются модели консольного типа. Они рассчитаны на перекачивание жидкости с примесями. Многоступенчатые установки обеспечат высокую производительность и бесперебойную работу по подаче воды. Консольные конструкции требуют защиты от внешнего воздействия, поэтому размещаются в помещении.

Вихревые насосы

Благодаря конструктивным особенностям оборудование способно создать мощный напор. Как работает водяной насос вихревого типа? Лопасти рабочего колеса при вращении образуют вихрь из перекачиваемой жидкости. Это свойство позволяет обеспечить высокий напор при небольших габаритах установки. Компактные модели используются для орошения садов и огородов. Они не чувствительны к попаданию в жидкость пузырьков воздуха, но быстро выходят из строя при попадании в воду механических примесей.

Вихревой механизм

Преимущества вихревых агрегатов:

1. Компактный размер.
2. Высокий напор, давление установки превышает аналогичный показатель центробежных моделей в 3-5 раз.
3. Простота конструкции облегчает обслуживание и ремонт.
4. Оборудование способно к самовсасыванию жидкости.

Среди недостатков – низкий КПД (около 45%) и чувствительность к абразивным частицам.

Вибрационные насосы

Агрегаты вибрационного типа применяются для организации полива и водоснабжения частных ломов и дач из индивидуального источника. Оборудование неприхотливо в эксплуатации, его можно использовать при перекачивании загрязненной жидкости. Работа устройства связана с воздействием магнитного поля на катушку с сердечником. Металлический сердечник связан с гибкой диафрагмой, которая при изгибании создает низкое давление в всасывающей камере. Жидкость поступает в корпус, а при возвращении сердечника и диафрагмы в начальное положение, выталкивается через выходной патрубок.

Вибрационные агрегаты

Достоинства вибрационных агрегатов:

1. Возможность перекачивать загрязненную воду, которая используется при раскачке колодцев и скважин.
2. Доступная стоимость оборудования.
3. Отсутствие трущихся деталей, увеличивает срок эксплуатации.

Вибрационные насосы не лишены недостатков:

1. Чувствительность к перепадам напряжения.
2. Разрушительное воздействие вибрации на стенки скважины.

К выбору насоса следует подходить ответственно, учитывая его надежность и потребительские характеристики. Основные критерии выбора оборудования: напор, производительность, чувствительность к загрязнению и потребляемая мощность. Приобретать агрегат следует с учетом условий эксплуатации и назначения, тогда он прослужит максимальный срок.

Обслуживание и ремонт ????

Обслуживание скважинных насосов заключается в периодической очистке приемных элементов от ила и песка. Для этого устройство надо отключить от электропитания и поднять на поверхность.

С любыми вопросами следует обращаться в сервисный центр. Специалисты могут выполнить обслуживание или устранить неполадки, восстановить работоспособность насоса. При этом, если для обслуживания можно выделить любое удобное время, то поломка заставит действовать незамедлительно. При появлении специфических признаков, надо сразу обращаться в мастерскую и решать вопрос по организации ремонта.

Признаками неисправности

Признаками неисправности насоса считаются:

• прекращение подачи воды
• отсутствие стабильности, поток идет рывками или с перебоями
• в воде появляется муть, чувствуется характерный запах машинного масла
• во время работы насоса появляется необычный звук
• в воде наблюдается большое количество мелких воздушных пузырей

Эти признаки могут появляться по отдельности или даже все сразу. Медлить с ремонтом, или пользоваться неисправным насосом нельзя. Если на ранней стадии неполадки достаточно легко устранить, то более серьезные поломки могут оказаться фатальными для механизма или электродвигателя.

Несколько слов о бренде

Впервые на российском рынке скважинный насос Аquario, как и прочая продукция этой марки, появился около восьми лет назад. Срок вполне достаточный для того, чтобы можно было уже делать какие-то выводы о его качестве и надежности. Но сначала о производителе.

Если у многих марок насосного оборудования есть конкретная «прописка», то Акварио позиционирует себя как международная компания с производственными площадками, расположенными в Китае, Японии, Италии, Тайване и основным стратегическим партнером в лице итальянской компании Comex. Этакий мистер Икс среди производителей подобных устройств без определенного места жительства и родословной.

Логотип компании

Тем не менее, скважинные насосы Акварио никак нельзя отнести к разряду низкокачественных изделий, которым для повышения репутации и количества продаж присваивают иностранное гражданство. Они действительно заслуживают доверия потребителей как своими техническими характеристиками, так и надежностью и доступной ценой.

Краткий обзор наиболее распространённых станций

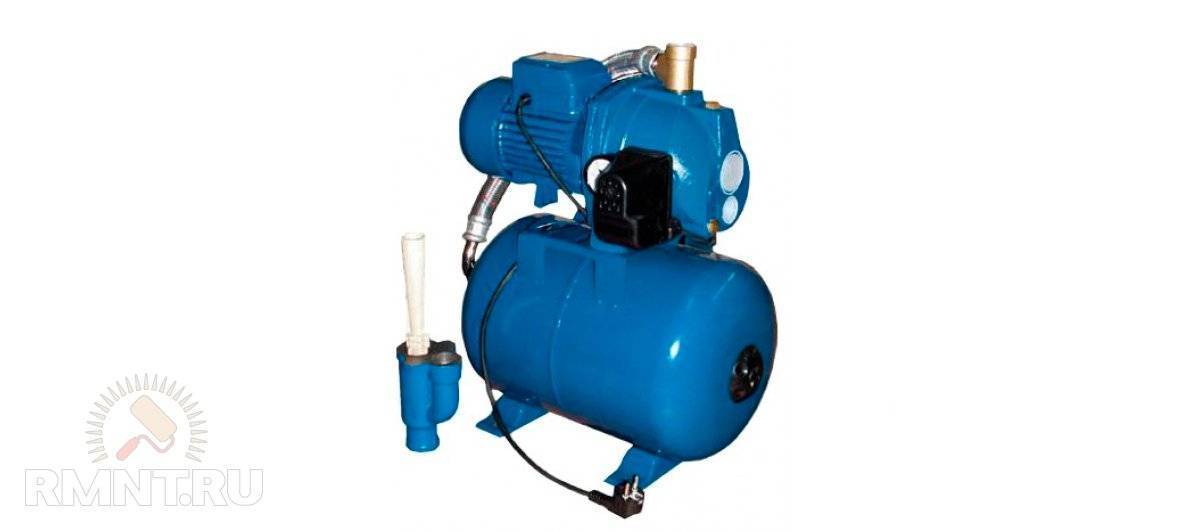

Насосная станция «Aquario ADP — 355»

Итальянская двухтрубная автоматическая насосная станция с чугунным литым корпусом насоса и латунным рабочим колесом хорошо зарекомендовала себя в работе. На фото1 представлен образец, работающий непрерывно уже пятый год! Эта станция отличается скромным аппетитом и в своём классе потребляет наименьшую мощность, обеспечивая подъём воды с максимальной глубины в 20 метров.

Насосная станция Aquario ADP–355 на боевом посту

Основные параметры станции таковы:

• Q.max 42 л/мин — максимальный объём подаваемой воды в минуту;
• H.max: 38 м — максимальная длина горизонтального участка магистрали;
• S. Head: 25 м — максимальная глубина скважины;
• Size: 1 ¼» x 1» — диаметры труб всасывающей магистрали;
• Output: 750 Вт — мощность;
• 2900 r/min — число оборотов двигателя в минуту.

Не стоит обольщаться, глядя на показатели максимальной глубины и длины всасывающей магистрали. Это предельные значения. Если эжектор этой станции опустить на 25 м, а саму станцию удалить от скважины на 38 м, то на выходе воды не будет. Наибольшая глубина расположения эжектора 20 м, а удаление — 25 м.

Положительные качества, выявленные при эксплуатации:

• экономичная;
• заявленная производительность соответствует реальным показателям;
• не требует обслуживания;
• при замерзании не выходит из строя.

Недостаток один — очень шумная. Требует установки в нежилом помещении.

Насосная станция «Aujet DW — 100»

«Aujet DW — 100» производства КНР (по лицензии американской фирмы JM Motor) — двухтрубная насосная станция. Компактна в исполнении, имеет рабочее колесо, выполненное из алюминиевого сплава, что существенно снизило шумность. Но конструкция колеса такова, что при большей мощности двигателя (970 Вт) её показатели практически ничем не отличаются от предыдущего образца. Глубина скважины до 20 м, производительность — 40 л/мин.

Китайская станция “Aujet DW – 100”

Несмотря на малый срок эксплуатации этой станции, удалось выявить кое-какие достоинства и недостатки. К достоинствам можно отнести следующее:

• низкий уровень шума при работе (можно устанавливать в подвале или цокольном этаже жилого дома);
• металлическое рабочее колесо;
• удобное взаимное расположение входных отверстий (можно без проблем подсоединить муфты);
• реле, манометр и гибкий шланг, соединяющий насос с гидроаккумулятором, разнесены, что удобно при обслуживании;

Недостатки:

• реле стало заедать спустя месяц после установки;
• производитель категорично предупреждает об опасности замерзания воды в станции;
• неоправданный излишний расход электроэнергии.

Особенности установки ????

Монтаж скважинных насосов заключается в подвешивании устройства внутри скважины на определенной высоте (или глубине, если быть точными). Сам процесс установки не представляет существенной сложности, но требует тщательной подготовки и учета некоторых нюансов.

Перед началом работ следует уточнить параметры своей скважины:

• глубина
• динамический и статический уровни
• дебит
• диаметр ствола (или обсадной трубы)

Обычно эти сведения указываются в паспорте. Однако, они могут со временем меняться. Кроме того, скважины иногда бурят частные фирмы, не дающие никаких документов и не производящие специализированных измерений. Поэтому, уточнить данные необходимо. Это позволит определить оптимальную глубину погружения насоса

Поскольку он должен в любом случае находиться не менее, чем в 0,5 м под водным зеркалом и не ближе 80 см от дна, важность этих сведений очевидна

Заземляющий контур

Следующим действием станет создание качественного заземляющего контура. Использование насоса без него грозит массой неприятностей, среди которых не только поражение током, но и появление электрохимической коррозии материалов.

Трос для подвеса

В комплект входит трос для подвеса. Если его нет, придется купить отдельно. Необходимо нанести на него отметки, по которым будет производиться определение глубины погружения насоса в скважину. Это позволит избежать ошибок. Кроме этого, надо заранее отвести место для внешнего блока, осмотреть оголовок скважины и решить, как будет крепиться подвес.

Этапы подключения

После этого можно приступать к установке. К насосу подключают шланг подачи воды, который соединяют с подвесом с помощью липкой ленты или пластиковых хомутов с шагом в 1-2 м. Затем начинают плавно опускать насос, придерживая трос, шланг и провод питания.

Когда насос займет определенное положение, трос закрепляют на оголовке. Там же фиксируют шланг подачи. После этого остается присоединить свободный конец шланга к системе подачи воды (или к гидроаккумулятору), подключить электропитание и выполнить пробный запуск. Если никаких недочетов не обнаружено, начинают эксплуатацию насоса.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;
• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

1 О компании и продукции Aquario

Aquario — итальянская компания международного уровня, которая способна предложить своим потребителям качественную продукцию насосного оборудования бытового назначения. Насосное оборудование этой компании имеет оптимальную линейку за счет привлечения в компанию опытных и креативных дизайнеров, инженеров и передовых производителей.

В Италии у компании Aquario существует стратегический партнер компания Comex, у которого штаб-квартира расположена в Тревизо. Над изготовлением оборудования торговой марки Aquario трудятся итальянские инженеры.

Погружные водяные насосы для скважин Aquario

Главные производства холдинга расположены в Италии, Японии, Китае, Тайване. С помощью насосного оборудования компании Aquario качают воду со скважин, расположенных на любой глубине и любого диаметра.

• циркуляционные;
• поверхностные;
• насосные станции;
• дренажные;
• скважинные.

Циркуляционные насосы устанавливаются в систему отопления для увеличения эффективности. Применение таких насосов способствует экономии на энергоносителях, так же они бесшумны и имеют долгий срок службы.

Поверхностные насосы применяются для перекачивания чистой воды и подачи ее в автоматический трубопровод или полива земельного участка.

Насосные станции этой компании используются для обустройства водоснабжением в частных домах или дачах при отсутствии центрального трубопровода или для поддержания давления в системе.

Дренажные насосы применяются для откачивания воды при подтоплении подвальных помещениях, шахтах, водоемов и т.д.

Технические характеристики насоса Aquario ASP 1.5C-60-75

Скважинные насосы необходимы для подачи воды из колодцев или скважин в жилое помещение или для полива огорода.

Еще одним преимуществом насосного оборудования компании Aquario является использование нержавеющего вала для электродвигателя, который не поддается коррозии. Использование подшипников, которые относятся к известным производителям и продлевают срок службы насоса.

1.1 Конструкционные особенности

Аquario для скважины насчитывают три вида групп, которые отличаются между собой диаметром корпуса самого насоса: 3, 3,5 и 4 дюйма (4 дюйма приравнивается к 100 мм). Из-за разнообразия и универсальности оборудования не трудно легко подобрать необходимый насос для нестандартной скважины, которая достигает 4 дюймов.

Благодаря установленной эластичной мембране внутри двигателя выравниваются внутреннее и наружное давление. Двигатель насоса заполнен специальным маслом. Такой двигатель называется двигателем с мокрым ротором. Такой электронасос можно опускать в скважины до 30 метров от зеркала воды, которая находится в скважине. Мокрый ротор препятствует образованию разгерметизации при таком высоком давлении

Другие особенности насосов Аquario:

• выносной пульт, позволяющий полностью контролировать и вовремя регулировать оборудование;
• обратный клапан, который служит для предотвращения отхода воды со столба скважины, а так же предотвращение от возникновения гидроударов;
• наличие кабеля для электропитания.

Обслуживание и ремонт ????

Обслуживание скважинных насосов заключается в периодической очистке приемных элементов от ила и песка. Для этого устройство надо отключить от электропитания и поднять на поверхность.

С любыми вопросами следует обращаться в сервисный центр. Специалисты могут выполнить обслуживание или устранить неполадки, восстановить работоспособность насоса. При этом, если для обслуживания можно выделить любое удобное время, то поломка заставит действовать незамедлительно. При появлении специфических признаков, надо сразу обращаться в мастерскую и решать вопрос по организации ремонта.

Признаками неисправности

Признаками неисправности насоса считаются:

• прекращение подачи воды
• отсутствие стабильности, поток идет рывками или с перебоями
• в воде появляется муть, чувствуется характерный запах машинного масла
• во время работы насоса появляется необычный звук
• в воде наблюдается большое количество мелких воздушных пузырей

Эти признаки могут появляться по отдельности или даже все сразу. Медлить с ремонтом, или пользоваться неисправным насосом нельзя. Если на ранней стадии неполадки достаточно легко устранить, то более серьезные поломки могут оказаться фатальными для механизма или электродвигателя.

Виды погружных насосов для скважины

Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.

Все модели погружных скважинных насосов подразделяются на две категории:

1. Вибрационные.
2. Центробежные.

В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.

Вибрационные

При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает

Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.

Примеры вибрационных моделей

Однако у вибрационных насосов есть немало плюсов, среди которых числятся:

Схема установки вибрационного насоса

Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.

Центробежные

У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.

Центробежные модели

Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.

Принцип работы центробежных насосов

Шнековые

Один из типов глубинных насосов в качестве рабочего механизма использует протяжный винт или шнек. Удлиненная форма устройства оптимально подходит для узких скважин. Агрегат может качать воду с примесями песка. Он создает мощный и ровный напор.

Устройство винтового агрегата

Пуск и эксплуатация погружного насоса

Включение насоса без воды и даже кратковременно — запрещено!

1. Откройте вентиль на напорной трубе на 1/3.
2. Включите насос.
3. Перед тем как полностью открыть вентиль, убедитесь в отсутствии песка в подающей воде. После того, как пойдет чистая вода, можно открывать вентиль полностью и нельзя отключать насос в это время. Это требуется во избежание заклинивания насоса.
4. Не допускается работа насоса при закрытых кранах, не более 3 минут. По мере работы насос охлаждается водой вокруг себя, когда нет протока, вода нагреется и насос перегреется. По этой же причине не допускается расход воды менее 5 л./минут.
5. Использовать насос можно только в пределах его расходно-напорных характеристик.
6. Частота включения насоса не более 30 раз в час.

Защита двигателя от перегрева

Встроенное термореле защищает насос от перегрева, размыкая насос. При остывании двигателя, термореле включает насос автоматически, замыкая цепь сети.
