Что такое освещенность, цветовая температура, яркость света: расчет и нормы освещенности

1.1. Общие принципы нормирования освещения

Осветительные установки производственного и бытового назначения должны обеспечивать требуемую видимость (различимость) предметов. Общие требования к осветительным установкам можно разделить на светотехнические, экономические и требования безопасности. Экономические требования и требования безопасности для осветительных установок в основном такие же, как и для других электроустановок.

Светотехнические требования заключаются в следующем: достаточная яркость, или освещенность освещаемой поверхности, благоприятная равномерность освещения, постоянство освещенности во времени, необходимое ограничение слепящего действия, отсутствие резких и глубоких теней и благоприятное направление светового потока.

Видимость объекта зависит от контраста его с фоном, уровня яркости фона и углового размера объекта. Размеры рассматриваемого объекта и контраст его с фоном определяются характером зрительной работы, поэтому уровень видимости объекта целиком зависит от уровня яркости фона, создаваемого осветительной установкой. При измерении и расчете яркости на практике возникают трудности. В связи с этим действующие в России и за границей правила нормируют освещенность, а не яркость. При этом регламентируется коэффициент отражения фона. Строго говоря, такое нормирование справедливо лишь для диффузно отражающего фона и совершенно неприемлемо для фона с направленным (зеркальным) отражением. Нормы освещенности имеют своей целью обеспечение требуемого уровня видимости при приемлемом расходе электроэнергии, материалов и оборудования.

Большинство зарубежных норм освещения имеет рекомендательный характер. В них нормируется средняя освещенность. Отечественные нормы регламентируют минимальную освещенность на рабочем месте. Ведомственные и отраслевые нормы разработаны на основе общих норм. Они содержат указания по освещению помещений и рабочих мест, характерных для данной отрасли или ведомства.

Нормы освещенности

Сегодня для каждого типа помещения устанавливается своя норма освещенности, а также предельно допустимые коэффициенты пульсации.

К примеру, для торгового зала в продуктовом магазине, максимальный параметр коэффициента пульсации — 15%, а уровень освещенности — 300 лк, для отдела стройматериалов, спорттоваров и сантехники- 10% и 200 лк, для отдела посуды, магазина игрушек и одежды — 20% и 200 лк, для примерочных — 20% и 300 лк и так далее.

Соответственно, свои нормы освещенности есть для детских садиков, жилых помещений, медицинских учреждений, автомоек и так далее.

Далее все нормы освещения отображены в таблицах.

Что учитывается в расчете освещенности комнаты

Интенсивность и тип освещения зависит от назначения комнаты

Создание качественной подсветке в каждом помещении зависит от ряда факторов. К ним относятся площадь комнаты, ее предназначение, расстановка мебели, необходимость зонирования, отделка и другие критерии.

Раньше расчеты для каждого конкретного помещения производились с учетом мощности. Использовались таблицы, в которых в зависимости от типа комнаты высчитывалась суммарная мощность ламп. Этот метод является некорректным, так мощность – это единица расчета энергии, а не светового потока. Связь этих двух величин есть, но она не подчиняется строгому соотношению, подходящему для всех осветительных приборов. Такой способ подходил только для лампочек накаливания. Люминесцентные, светодиодные и другие приборы потребляют другое количество электроэнергии и дают другой уровень яркости.

Выбирать источники света стоит по световому потоку и освещенности. Эти величины связаны друг с другом. Световой поток 1 Лм на площадь, равную 1 кв.м., создает освещенность 1 лк. Для каждой комнаты есть своя норма.

Нормы освещенности

Санитарные нормы, прописанные в официальных документах СНиП и СанПиН, требуют следующего уровня освещенности для жилых помещений:

• жилые комнаты 150 лк;
• детская 200 лк;
• кабинеты, библиотеки 300 лк;
• комната для выполнения точных чертежных работ 500 лк;
• кухня 150 лк;
• ванная, санузел 50 лк;
• сауна, баня 100 лк;
• коридор 50 лк;
• лестничная площадка 20 лк;
• гардеробная 75 лк%
• крыльцо 6 лк;
• площадка рядом с запасным входом 4 лк;
• дорожка у входа в дом на протяжении 4 метров 4 лк.

Коэффициент пульсации: особенности измерения

Чтобы определить частоту пульсации освещения, можно воспользоваться простым и эффективным прибором — измерителем освещенности, пульсации и яркости.

Его функциональность позволяет определить:

• уровень яркости мониторов и приборов искусственного освещения;
• уровень освещенности комнаты;
• пульсации освещенности всех видов мониторов;
• пульсации волн света, появляющихся при мерцании разных светильников.

Принцип действия основной группы устройств (пульсметра, яркометра и люксметра) — контроль уровня света посредством фотодатчика, после чего происходит преобразование сигнала и результат можно увидеть на ЖК-дисплее.

Люксметр-Пульсметр-Яркомер Эколайт-02.

Чтобы определить коэффициент пульсации, можно пойти двумя путями — провести самостоятельный анализ или воспользоваться компьютерной программой.

Самые популярные устройства для вычисления пульсаций — «Эколайт — 01 (02)» и «Люпин». Если необходимо анализировать данные на компьютере, то можно использовать специальный софт — «Эколайт-АП».

Главное отличие устройств для измерения пульсаций — качество фотоэлементов, вид источников питания (аккумуляторов) и уровень чувствительности.

Максимальный коэффициент пульсации имеют светодиодные лампы (иногда этот параметр может достигать 100%). Лампы накаливания и люминесцентные лампы имеют меньший коэффициент пульсации.

К примеру, у первых коэффициент пульсации не больше 25%. При этом качество и цена источника света не важны, ведь даже дорогостоящие лампы могут иметь высокий коэффициент пульсации.

Нормы освещенности производственных помещений

К осветительным нормам на производстве относится прежде всего – минимизация вредного воздействия светового излучения на зрительные органы персонала. От соблюдения этого правила будет во многом зависеть успех предприятия, техника безопасности и здоровье сотрудников. Специфика соблюдения норм СНиПа и СанПиНа для предприятий заключается в том, что под одной крышей может располагаться сразу несколько различных функциональных зон.

В каждой из них должны быть соблюдены нормы по освещенности. Поэтому здесь применяются две системы подсветки – общей и локальной. Первая может быть как естественной (за счет окон), так и искусственной, вторая, как правило, осуществляется исключительно за счет осветительных приборов. При этом интенсивность необходимого светового потока на производстве задается разрядом (от 1 до 7) зрительной работы и соответствующей точности:

1. Наивысшей – от 1,5 до 5 тыс. лк.
2. Очень высокой – от 1 до 4 тыс. лк.
3. Высокой – 400 – 2 тыс. лк.
4. Средней – 400-750 лк.
5. Малой – 400 лк.
6. Грубой – не более 200 лк.

7. Наблюдение – 20-200 лк.

Абсолютное значение освещенности задается степенью присутствия работника и характером его работы – от постоянной работы и периодического пребывания до простого наблюдения за коммуникациями.

Характеристики источников света

После расчета необходимого уровня освещенности можно переходить к выбору лампочек. Они подбираются с учетом следующих критериев:

• Тип цоколя. Зависит от того, какой используется в светильнике. В крупных устройствах ставятся цоколи Е, в точечной подсветке могут применяться G и другие виды.
• Потребляемая мощность. Зависит от конкретного типа лампочки.
• Напряжение питания. Сетевое напряжение составляет 220 В, частота 50 Гц. Не все лампы работают на такой частоте, для устройств на 12 В и 24 В требуется установка понижающего трансформатора.
• Цветовая температура. Оптимальный диапазон для помещения от 2600 К до 5000 К. Теплый свет дают лампы 2600-3500 К, дневной белый 3500-4000 К, холодный 4000-5000 К.
• Световой поток. Показывает, насколько ярко лампочка будет освещать площадь.

В домах для общей подсветки используется 4 типа ламп – накаливания, галогенные, люминесцентные, светодиодные. Все они имеют свои характеристики, плюсы и минусы.

Лампы накаливания

Это самый дешевый вид лампочек. Они дают приятный желтый свет. Лампы накаливания уже практически полностью заменены другими источниками света, так как являются неэффективными. К недостаткам можно отнести малый КПД, большое потребление энергии, малый срок службы, хрупкость и небезопасность.

Галогенные источники

Имеют схожую конструкцию с лампой накаливания, но есть свои особенности. В первую очередь, это касается колбы – она выполнена из кварцевого стекла. Оно позволяет выдерживать высокие температуры, поэтому внутри колба заполняется парами йода, брома и других галогенов. Срок службы за счет отказа от хрупкой нити накала повышается, но многие недостатки сохраняются. Из-за применения кварца к колбе нельзя прикасаться голыми руками. Жировые пятна приводят к тому, что стекло становится тонким и хрупким и может взорваться.

Преимущества – широкое разнообразие, более высокий КПД, диапазон цветовых температур от 2800 до 3000 К.

Недостатки – высокая температура во время работы, хрупкость, неэкологичность, сложность утилизации, большое потребление электроэнергии.

Люминесцентные приборы

Этот тип раньше был представлен длинными лампами-трубками. Сейчас появились модели со стандартными цоколями под обычный патрон. В быту люминесцентные лампочки называют энергосберегающими. Состоят из стеклянной колбы, покрытой внутри люминофором и заполненной смесью газов.

Достоинства: высокая светоотдача, малое потребление энергии, длительность срока службы, широкий диапазон рабочих температур.

Недостатки: наличие ртути внутри колбы, сложность утилизации, наличие уф излучения, мерцание, долгий старт, ограниченное число циклов включения и выключения.

Светодиоды

Светодиодные источники света считаются самым удачным вариантом для дома. Они не содержат в составе вредных веществ, работают лишь на свечении от полупроводникового кристалла. Имеют широкий ассортимент по цветам, размерам, формам.

К преимуществам относят низкую потребляемую энергию, высокий КПД, долговечность, отсутствие мерцаний, безопасность, широкий диапазон рабочих температур, разнообразие цветовых температур. Благодаря малому нагреву светодиоды можно устанавливать в натяжные потолки не боясь того, что полотно может быть деформировано. При покупке в профессиональном магазине от известного изготовителя дается гарантия, по которой лампу можно поменять при производственном браке.

Какие лампы подходят для дома

В квартирах и частных домах белый свет не рекомендован. Не обязательно размещать везде одинаковые светильники, лучше воспользоваться индивидуальными рекомендациями по оборудованию освещения в таких помещениях. Светильники с белым нейтральным светом хорошо подойдут для освещения кухни, санузла, впишуься в интерьер прихожей. Их температура может варьироваться от 4000 K до 5000 K.

Но для спальни, детской и комнат, где вы отдыхаете, предпочтительно использовать теплые тона светового спектра. Тут лучшим решением будет теплый белый свет ближе от 2700 до 3200 K. Он снимет дневную напряженность, создаст уют и позволит расслабиться.

Удобно и эффективно пользоваться нормальным белым светом в зоне чтения и рабочем уголке, а также для подсветки зеркал, перед которыми наносится макияж. Этим вы добьетесь максимального цветового контраста и удобств для выполняемых действий.

Письменный стол ребенка лучше оснастить лампой с температурой 3200-3500 K. Она не создаст излишней усталости для глаз, а близость к белому спектру поможет собраться и настроиться на работу. Для всех светодиодных ламп их рабочая температура указана на упаковке.

Хотя наши глаза на протяжении многих лет привыкли к мягкой белой цветовой температуре лампы накаливания, это не означает, что они обязательно являются самым лучшим вариантом для освещения всего дома.

Например, из-за их теплой цветовой температуры, эти мягкие белые огни часто тянут теплые цвета из комнаты (предметы красного, оранжевого цвета), изменяют контрасты во всем пространстве. Вот несколько советов о том, как наиболее эффективно осветить разные комнаты в вашем доме:

Теплый свет предпочтителен для рекреационных зон, то есть мест, предназначенных для отдыха. Такие лампы устанавливают в спальнях, гостиных. В гостиной лучше комбинировать нейтральный и тёплый свет.

При недостаточном естественном освещении включаем нейтральный или оба, а в вечернее время либо при просмотре телепередач – тёплый. Для спальни однозначно стоит остановиться на лампах тёплого света.

Такие лампы предпочтительнее использовать в помещениях, которые предназначены для зрительной работы. Этот спектр излучения не утомляет глаза и обеспечивает наилучшее цветовосприятие.

Как уже говорилось, холодный белый свет оказывает стимулирующее влияние на наш мозг. В бытовых условиях его используют в ситуациях, где желательна периодическая концентрация внимания, например, смотровые кабинеты, операционные.

Светодиодные лампы с холодным белым светом, размещённые в ванной комнате, помогут утром быстрее войти в рабочий тонус.

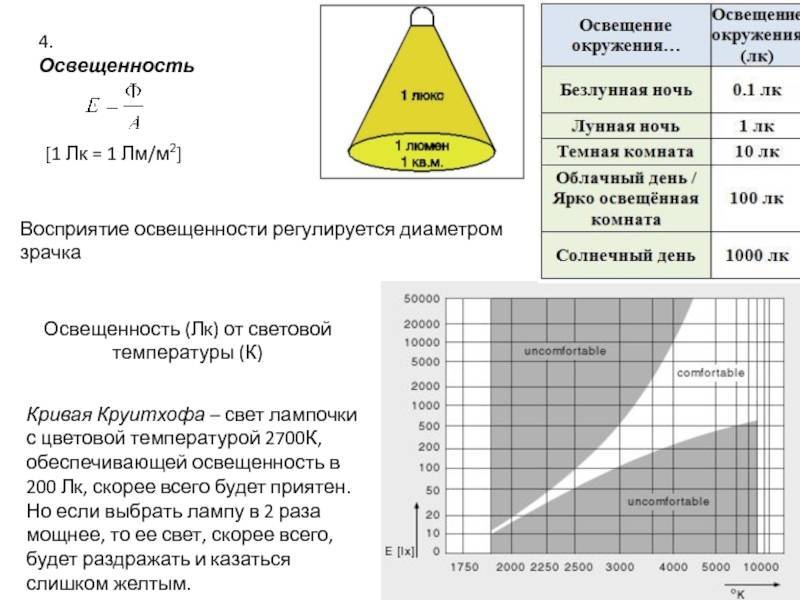

Цветовая температура и наши эмоции

Температура света способна напрямую влиять на психологическое состояние человека. Теплые оранжевые и желтоватые оттенки лучше всего использовать для утра, так как они способствуют мягкому пробуждению, настраивают на положительный лад и стимулируют активность.

Также эти оттенки хороши для применения в вечернее время из-за их успокаивающего эффекта.

Источники света с нейтральным белым идеальны для помещений, в которых проводят большое количество времени, работают в течение длительного срока. Такие оттенки наиболее соответствуют полуденному солнечному свету, поэтому организм воспринимает такое освещение как сигнал к активной деятельности.

Лампы с высокой цветовой температурой нельзя использовать долгое время, так как они обладают чрезвычайно активизирующим воздействием на психику человека. При краткосрочном использовании такой свет стимулирует организм. А при долгосрочном возможен обратный эффект — торможения, депрессии.

При низком уровне освещенности (мало света) человек лучше чувствует себя при «теплом свете» (Тцв=3000 К), а если освещенность будет высокая (>700 лк), то появится дискомфорт и боль в глазах. И наоборот: Тцв=5000 К — комфортно от 700 лк до 2500 лк, но при освещенности менее 150 лк свет будет восприниматься тревожно (лунный свет).

Более сложный и точный расчет освещенности

В профессиональных расчетах используют более сложный способ расчетов, который применяется для ламп всех видов. Общие принципы вычисления в обоих способах совпадают, но для большей точности учитывают дополнительные коэффициенты, такие как:

• k — коэффициент запаса, который учитывает запыленность светильников и ухудшение их возможности пропускать свет, снижение уровня светового потока от лампы   с течение времени, ухудшение состояния отражающей способности стен и потолка. Поскольку светодиодные светильники обладают длительным периодом службы без ухудшения качества, то для них коэффициент запаса составляет 1.1.
• z — показатель соотношения среднего освещения к минимальному Eср/Emin, то есть неравномерность уровня освещения. У светодиодных ламп благодаря ровному свечению этот показатель равен 1.
• Φ — световой поток светодиодных ламп, Лм, который узнается на упаковке или из сопроводительной документации к лампам освещения.
• η — коэффициент использования светового потока, то есть КПД источника освещения. В высокоэффективных светодиодных лампах он практически равен 1.
• E — норма освещенности в Лк, из таблиц или непосредственно из СНиП.

Также в сложном расчете более точно вычисляют корректирующую высоту потолка. Для ее расчета определяют:

• h — общую высоту помещения
• h1 — длину или высоту подвеса у потолочного светильника
• h2 — высота от пола до основной рабочей поверхности (стол, кровать)

Такой сложный расчет производится исходя из того, что в большинстве случаев источник освещения располагается ниже потолка, а наибольший уровень освещения необходим не на уровне пола, а на высоте рабочей поверхности.

Формула расчета имеет следующий вид:

hp = (h – (h1 + h2)), где hp — расчетная высота помещения, нуждающаяся в освещении

Данный показатель наравне с длиной, шириной и общей площадью участвует в расчете индекса помещения, то есть геометрических характеристик помещения.

Формула индекса (i) помещения рассчитывается следующим образом:

i = S / (hp × (a + b)), где a и b — длина и ширина, а S площадь.

В итоге общая формула для расчета освещенности помещения светодиодными лампами и определения необходимого количества ламп выглядит следующим образом:

N = (E × S × k × z × 100)/(n × Ф × η)

Такие сложные расчеты обычно производят в ходе проектирования помещения и разработки его технических характеристик. В быту используют методы попроще.

Организация рабочего места при работе с компьютером

При работе на компьютере следует учитывать не только норму освещенности в 300 лк, но и возможные помехи для пользователя со стороны светильников. Отражения на столе или экране могут привести к повышению нагрузки на зрение. Света должно быть достаточно для охвата клавиатуры и расположенного рядом пространства (где могут быть документы) – но не столько, чтобы появились блики.

Монитор не следует располагать экраном к окну – пользователь должен сидеть к оконному проему боком. Но, если другой возможности размещения дисплея нет, следует использовать шторы или жалюзи.

При использовании искусственных источников мы советуем придерживаться таких рекомендаций:

• расстояние от лампы до монитора должно более чем в 5 раз превышать размер его диагонали;
• источник света желательно располагать с левой стороны от экрана;
• свет не должен быть слишком ярким – высокая освещенность тоже приводит к напряжению зрения и усталости.

Рабочая поверхность тоже не должна отражать свет, поэтому в офисы не покупают столы с лакированной поверхностью. Если рабочее место организуется с использованием уже готовой мебели (например, в домашних условиях), и на столешнице заметны блики, ее закрывают с помощью силиконовых или матовых покрытий (салфеток, ковриков). Монитор желательно выбрать глянцевый, с лучшей цветопередачей и высокой яркостью. Но при попадании на его поверхность света от естественных или искусственных источников стоит использовать технику с матовым экраном, снижающим нагрузку на глаза и предотвращающим появление отражений на дисплее.

Измерение освещенности помещения: основные методы и приборы

Чтобы определить уровень освещенности, можно использовать один из перечисленных ниже приборов — флэшметр, экспозиметр и экспонометр, люксметр или фотометр.

Главный прибор из данной группы, способный выдать параметр реальной освещенности (естественной или искусственной) — люксметр.

Они бывают аналоговые и электронные. Аналоговые приборы уже не выпускаются, остались только раритеты.

Его можно применять для решения следующих задач:

• измерения уровня освещения при аттестации (проверке) рабочих мест;
• снятия показателей освещенности и их сравнение с расчетными параметрами при выполнении работ по монтажу элементов освещения;
• контроль соответствия уровня освещенности в тех или иных помещениях действующим нормам;
• анализ параметров освещенности на соответствие расчетным параметрам в период проведения работ по монтажу осветительных элементов.

Сам люксметра работает на простом принципе. Внутри устройства встроен фотоэлемент. Когда на него направляется световой поток, внутри полупроводникового элемента освобождается мощный поток электронов.

Результатом является появление электрического тока. Величина последнего пропорциональна силе света, который освещает фотоэлемент устройства.

Как правило, именно этот параметр и отражен на приборной шкале.

В зависимости от типа фиксации контролирующего элемента (датчика) люксметр бывает двух видов:

• жесткая фиксация датчика (выполняется в форме цельного устройства, моноблока);
• с датчиком выносного типа, который подключается при помощи гибкого кабеля.

Для проведения простых измерений достаточно самого простого устройства — люксметра в форме моноблока, без дополнительных опций.

Если же требуется уточнение большего числа параметров при проведении профессиональных исследований, то лучше применять более сложные устройства — с опцией вычисления среднего параметра и встроенной памятью.

Большой плюс — применение в люксметре специальных светофильтров. С их помощью можно более точно вычислить параметр силы света, исходящий от осветительных приборов с различными оттенками цвета.

Кроме этого, устройства с выносным датчиком показывают большую точность измерений, ведь на них меньше действуют внешние факторы.

В свою очередь, наличие ЖК-дисплея на современных моделях существенно упрощает процесс снятия показаний с устройства.

Такие приборы, как эскпозиметры и экспонометры применяются в фототехнике.

Их задача — фиксация параметров освещенности экспозиции и яркости. Зная величину этих показателей, фотограф может добиться идеального качества фото.

В свою очередь, экспонометры выпускаются двух видов. Они бывают внешними и внутренними.

Задача флэшметра — измерение уровня освещенности в процессе фотографирования. В качестве вспомогательных элементов применяются осветительные устройства импульсного типа.

В новых фотоаппаратах флэшметр уже встроен. Его задача — регулирование мощности фотовспышки в зависимости от уровня освещения.

Как правильно осветить ванную комнату

В профессиональных студиях, как правило, используются флэшметры выносного типа. Их особенность — наличие точной системы индикации, способной фиксировать не только падающие, но и отраженные лучи света.

Мультиметр (фотометр) — прогрессивный и более современный тип флэшметра. Его плюс — способность сочетания функций упомянутого нами прибора и экспонометра.

Как самостоятельно рассчитать освещенность

Чтобы не углубляться в сложные формулы и не разбираться в электротехнических терминах, можно использовать несколько простых рекомендаций. Есть ряд аспектов, которые обязательно нужно учитывать при расчетах, чтобы добиться точного результата. Все они влияют на освещенность тем или иным образом и если игнорировать их, используя лишь норму, свет не будет соответствовать требованиям.

Высота потолков

Все нормативы СНиП рассчитаны для помещений с потолками высотой 2,5-2,7 м. Это стандартное значение, которое встречается в большинстве жилых и офисных помещений. Но нередко высота отличается, а это напрямую влияет на распространение света. Поэтому для упрощения расчетов специалисты используют поправочные коэффициенты, которые подбираются из соответствующего диапазона:

1. 2,5-2,7 м – 1.
2. 2,7-3,0 м – 1,2.
3. 3,0-3,5 м – 1,5.
4. 3,5-4,5 м – 2.

Если высота еще больше, необходимо проводить индивидуальные расчеты. Это связано с тем, что увеличение высоты расположения не пропорционально снижению показателей освещенности.

При большой высоте расположения мощность светильников увеличивается.

Иногда в одном помещении высота различается или же конструкция дома открытая и потолочная перегородка идет под углом. В этом случае проще всего разбить пространство на отдельные зоны, определить в каждой примерную высоту и исходя из этого производить расчет освещенности и использовать подходящий коэффициент. Если нужно округлить результат, лучше делать это в сторону увеличения, так как есть ряд показателей, которые не учитываются и чаще всего фактический результат получается немного хуже запланированного.

Рекомендуем к просмотру.

Характеристики поверхностей

При вычислении освещенности для любого помещения стоит учитывать и характеристики поверхностей – потолка, пола и стен. От их цвета и фактуры зависит отражающая способность, что очень сильно влияет не только на восприятие комнаты, но и на свет в ней.

В первую очередь нужно помнить о том, что матовые поверхности отражают свет вдвое хуже, чем глянцевые. Поэтому всегда делается поправка в 15-20%, если отражающая способность большей части помещения не очень высокая. Но основным показателем, влияющим на расчеты, является цветовое оформление. От него напрямую зависит отражающая способность, поэтому при расчетах нужно использовать следующие данные:

1. Белые поверхности отражают порядка 70% света, попадающего на них.
2. Светлые и пастельные тона в среднем имеют показатель отражения в 50%.
3. Серые поверхности и подобные им оттенки отражают около 30% света.
4. Темные стены, пол и потолок имеют показатель отражения всего 10%.

Есть специальная формула по определению поправок в показатель освещенности в зависимости от особенностей поверхностей. Но разбираться в ней не обязательно, можно использовать упрощенный вариант расчетов, который также обеспечивает хороший результат.

Чем больше светлых поверхностей – тем выше коэффициент отражения.

Вначале суммируются показатели отражения потолка, стен и пола. Полученный результат делится на 3, после чего итог надо перемножить с нормой освещенности. Она определяется путем выбора подходящего варианта из СНиП (при необходимости умноженного на поправочный коэффициент, если высота потолков превышает 270 см).

Черные поверхности полностью поглощают световой поток, если большие площади имеют такой цвет, освещение надо подбирать особенно тщательно.

Норма освещенности жилого помещения: Вт на м2

Специалисты разработали специальные нормы света для жилых комнат (Вт/м²), которые отображены в документе СНиП 23-05-95. Он носит название «Естественное и искусственное освещение».

Нормативы по СНиП (СП) и СанПиН

В них зафиксированы рекомендации по жилым помещениям, а также для офисов, школ, детских садов, больниц, котельных и других помещений. Эти нормы действуют и в России, и в Украине, и во многих европейских странах.

Каждая отдельная комната в квартире имеет свои нормативы. Так, в жилых помещениях поток света должен быть интенсивнее, а в нежилых уголках этот показатель по нормам может быть ниже.

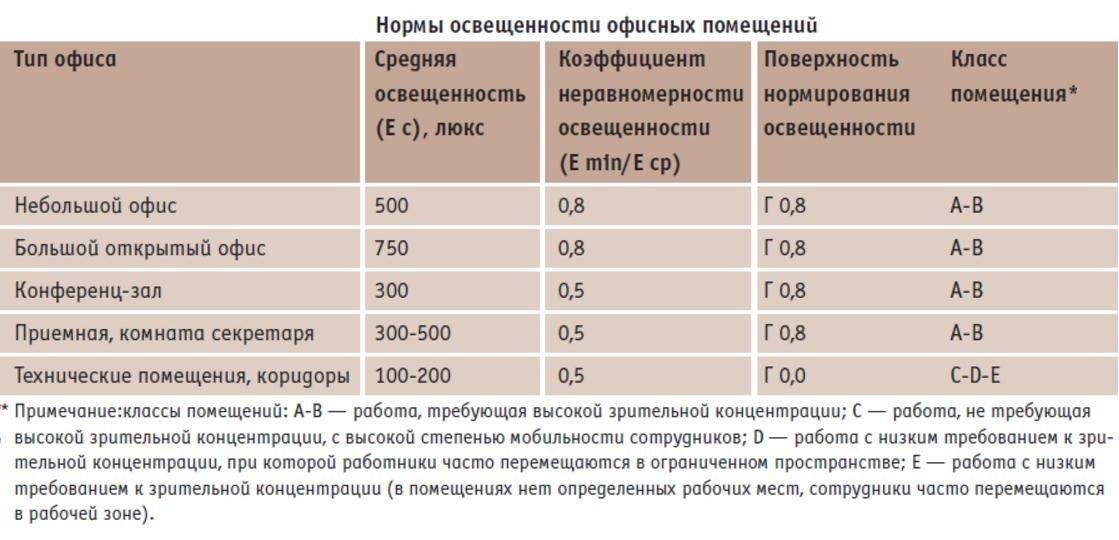

Таблица освещенности в Люксах для офисных помещений по СНиП (СП)

Указанные в СанПиН нормы носят рекомендательный характер, на них стоит ориентироваться при планировании освещения. Рекомендуемые показатели могут быть увеличены при желании на 10–50 единиц. Но уменьшать их нежелательно. Эти показатели были актуальны в 2019 году и сейчас, в 2020 г.
