Технология бурения шнеком
Процесс бурения скважин на воду вышеописанным методом имеет множество плюсов, один из которых заключается в скорости прохождения.
Одновременно с осуществлением бурения происходят продавливание и укладка стенок скважины, что помогает удерживать почву, исключая ее обрушение. Монтируемые стенки скважины могут быть выполнены из бетона или металла. Бурение скважин на воду таким способом не предполагает необходимости промывки колодца во время проведения процесса.
Данный метод бурения применим исключительно для таких скважин на воду, которые характеризуются незначительным дебитом.Посредством винтового шнека из забоя извлекается разрушенный грунт. Шнек представляет собой бурильную трубу, которая полностью обвита металлической лентой.
Шнековое бурение предполагает использование буровых механизмов, которые располагают подвижным вращателем. Шнеки сопрягаются резьбой или элементами, которые обладают фигурным сечением. Шаг подачи при работах ограничен максимальным пределом до 15 м.
Герметичные шнеки имеют полости и оснащены реверсивными замками, которые снабжены разными долотами. Сталь высокого качества, которая лежит в основе замковых соединений, характеризуется превосходной износоустойчивостью, что позволяет сократить время на бурение во много раз.

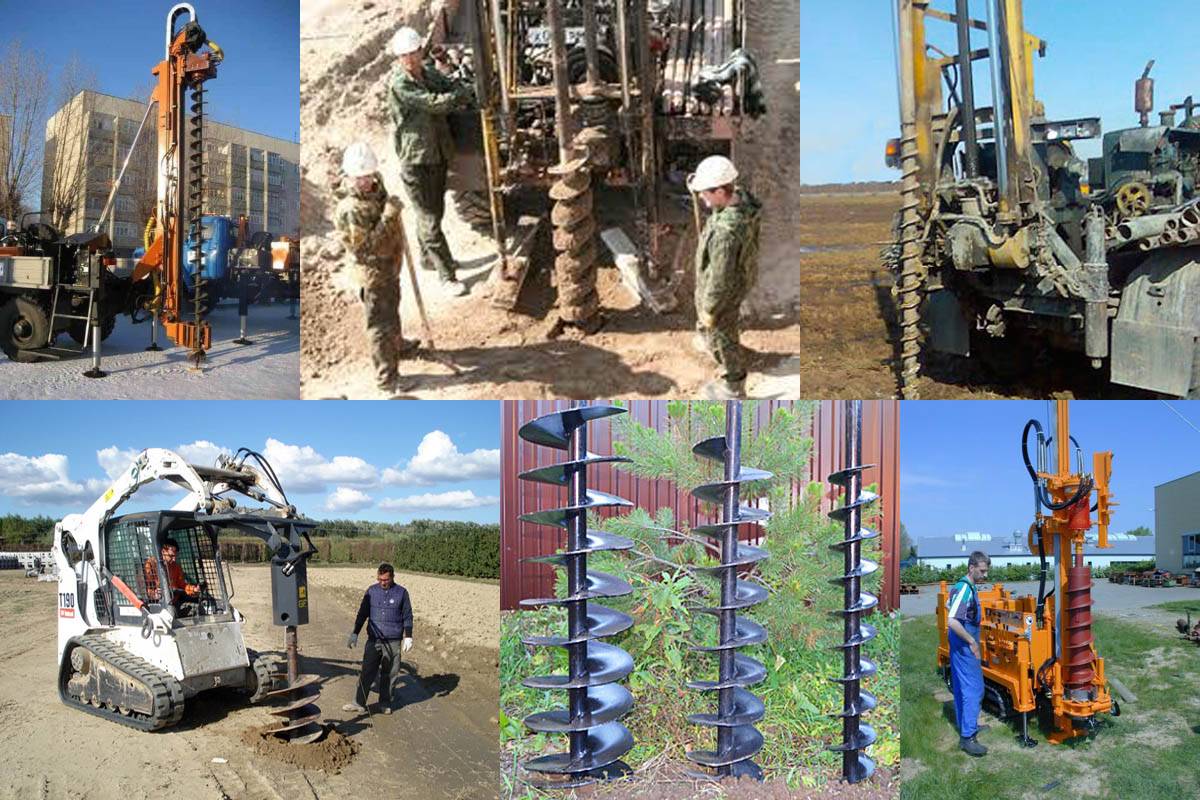

Виды шнековых буров.
Если шнековое бурение скважин ведется на участке с мягкими и рыхлыми грунтами, то лопасти долота следует располагать под углом в пределах от 30 до 60° относительно забоя. Если же бурение скважин таким способом производится на плотных грунтах или отложениях, в основе которых гравий и галька, то лопасти долота должны быть расположены под углом в 90° относительно забоя. Определять угол при ведении работ нужно в зависимости от твердости почвы, с которой предполагается работать.
Когда обустраивается скважина на воду, режущие детали инструмента высвобождают высокие температуры за счет разрушаемой почвы.

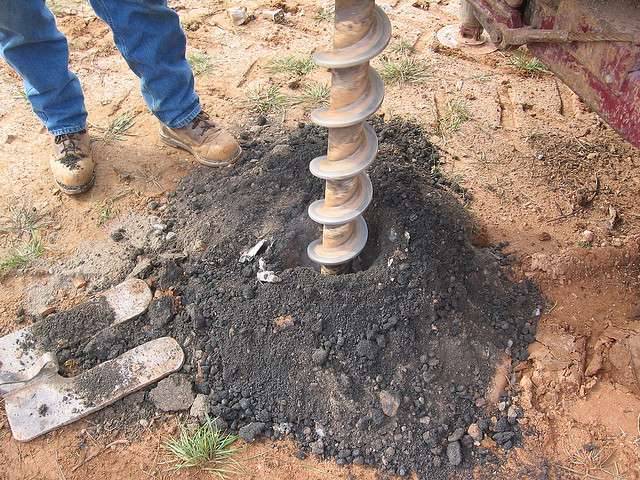

Отработанный грунт поступает наверх по спирали шнека. Объем отработанной породы при сохранении средней скорости транспортировки представляет примерно 0,2-0,4 от объема пространства. Технология предполагает сохранение частоты вращения бурового инструмента от 150 до 200 об/мин.
При обустройстве скважинна воду описываемым способом самыми эффективными можно считать шнеки, которые располагают центральным каналом. Именно он транспортирует воздух или воду посредством гидронасоса, что позволяет сделать трение при проведении работ более низким.
Технология предполагает заглубление до 50 м. В некоторых редких случаях бурение шнеком может быть осуществлено до глубины в 120 м. Если предполагается обустраивать глубокую скважину, то работы со шнеком часто совмещают с иными видами бурения.
Таким образом, при осуществлении шнекового бурения допустимо использовать технологию, которая предусматривает применение обсадных труб. Заменить ее можно тампонированием стен колодца бетоном, что происходит под давлением и с верхнего горизонта. Описанный вид бурения способен обеспечить скорость прохода в сутки до 30 м.
Схема шнековой буровой установки.
В станках для проведения бурения шнеком используются литые головки, режущие элементы и хвостовик. Рабочая поверхность лопасти часто наплавлена твердым сплавом. Если на участке перед проведением бурения были обнаружены особо твердые грунты, то буровая головка должна иметь в оснащении технические алмазы.
Глубина бурения шнеком осуществляется на габариты одной штанги, после станок отключается, штанга отсоединяется от шпинделя, чтобы появилась возможность ее поднять и нарастить посредством новой штанги. Затем проведение работ можно продолжить.
У шнекового бурения имеется и свой недостаток, который, правда, можно считать единственным: обустроенная скважина, как правило, обладает чрезвычайно маленьким дебитом.
Для проведения работ вам понадобятся следующие инструменты:
шнековая установка;лопата;тележка.
Чертеж самодельного шнекового бура.
Процесс бурения скважин на воду посредством использования шнека исключает необходимость перемалывания и истирания отделенной от забоя почвы. Забой осуществляется в непрерывном режиме, параллельно происходит разрушение грунта.
При отделении от забоя грунта он поступает на винтовой шнек, вращающийся с высокой скоростью.
Центробежные силы, сопровождающие процесс, прижимают почву к стенкам колодца, тогда как постоянно движущаяся лента выталкивает грунт наверх. Часть почвы остается на стенках скважины. Такие технологии обеспечивают скорости проведения работ до четвертой категории пород по буримости.
Самодельные
Буровые агрегаты встречаются не только заводского типа. Они также могут представлять собой конструкции которые делают своими руками. Хотя стоит сразу отметить, что самостоятельное изготовление такого устройства может быть оправдано только в случае его неоднократного применения или если у вас есть в наличии большая часть комплектующих, инструмента, сварочное оборудование и гаража.
Если вы хотите построить бурильную установку самостоятельно, то следует обратить внимание на простейшую шнековую бурилку, так как ее можно изготовить самостоятельно за несколько дней. Она устанавливается на основание, к которому привариваются направляющие, по ним будет подниматься и опускаться электродвигатель с редуктором, к нему посредством вертлюга будет крепиться бур
Порядок действий следующий:
- Начать следует с закупки материалов, чтобы изготовить основания, штанг, вертлюг. Также необходимо приобрести лебедку, электродвигатель (2–2,5 кВт) и редуктор.
- Затем следует изготовить основание, исходя из мощности двигателя и передаточного числа редуктора.
- Далее нужно сделать вертлюг и штанги. Эти части устройства необходимо покупать, можно заказать у слесаря, он выточит эти детали с необходимой точностью.
- Затем необходимо собрать всю конструкцию и подготовить место для крепления электродвигателя.
- Только после этого производится монтаж двигателя и редуктора на раму.
- Далее необходимо закрепить лебедку и соединить ее трос с рамой двигателя.
Плюсы и минусы метода шнекового бурения скважин

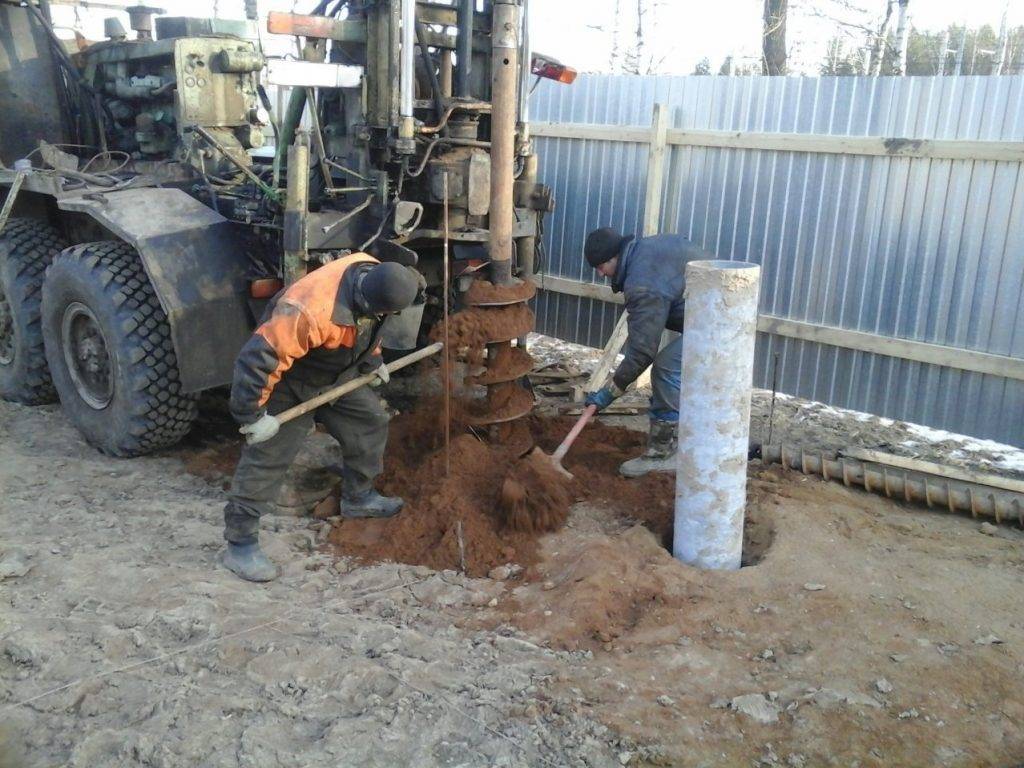

Шнековое бурение используется в промышленном и гражданском строительстве. Его особенность состоит в том, что разрушенная порода удаляется с помощью деталей шнекового снаряда, а не методом промывания или закачки газожидкостной смеси.
Такой тип бурения используют в случаях:
- обустройства индивидуальной водозаборной скважины;
- подготовки фундамента для разных типов свай;
- установки ограждений и опор из железобетона;
- строительства колодцев.
Отработанный грунт быстро поднимается на поверхность. Из-за того, что жидкость для промывки не нужна, такой способ можно использовать на безводных территориях. Шнековое бурение эффективно работает даже при низкой температуре воздуха. К недостаткам технологии относят то, что она не позволяет сделать скважину в твердой породе. При использовании в глинистой и суглинистой почве возможны трудности. Пробурить на глубину более 40 м невозможно.
Технология бурения шнеком
Процесс бурения скважин на воду вышеописанным методом имеет множество плюсов, один из которых заключается в скорости прохождения.
Одновременно с осуществлением бурения происходят продавливание и укладка стенок скважины, что помогает удерживать почву, исключая ее обрушение. Монтируемые стенки скважины могут быть выполнены из бетона или металла. Бурение скважин на воду таким способом не предполагает необходимости промывки колодца во время проведения процесса.
Данный метод бурения применим исключительно для таких скважин на воду, которые характеризуются незначительным дебитом.Посредством винтового шнека из забоя извлекается разрушенный грунт. Шнек представляет собой бурильную трубу, которая полностью обвита металлической лентой.
Шнековое бурение предполагает использование буровых механизмов, которые располагают подвижным вращателем. Шнеки сопрягаются резьбой или элементами, которые обладают фигурным сечением. Шаг подачи при работах ограничен максимальным пределом до 15 м.
Герметичные шнеки имеют полости и оснащены реверсивными замками, которые снабжены разными долотами. Сталь высокого качества, которая лежит в основе замковых соединений, характеризуется превосходной износоустойчивостью, что позволяет сократить время на бурение во много раз.
Виды шнековых буров.
Если шнековое бурение скважин ведется на участке с мягкими и рыхлыми грунтами, то лопасти долота следует располагать под углом в пределах от 30 до 60° относительно забоя. Если же бурение скважин таким способом производится на плотных грунтах или отложениях, в основе которых гравий и галька, то лопасти долота должны быть расположены под углом в 90° относительно забоя. Определять угол при ведении работ нужно в зависимости от твердости почвы, с которой предполагается работать.
Когда обустраивается скважина на воду, режущие детали инструмента высвобождают высокие температуры за счет разрушаемой почвы.
Отработанный грунт поступает наверх по спирали шнека. Объем отработанной породы при сохранении средней скорости транспортировки представляет примерно 0,2-0,4 от объема пространства. Технология предполагает сохранение частоты вращения бурового инструмента от 150 до 200 об/мин.
При обустройстве скважинна воду описываемым способом самыми эффективными можно считать шнеки, которые располагают центральным каналом. Именно он транспортирует воздух или воду посредством гидронасоса, что позволяет сделать трение при проведении работ более низким.
Технология предполагает заглубление до 50 м. В некоторых редких случаях бурение шнеком может быть осуществлено до глубины в 120 м. Если предполагается обустраивать глубокую скважину, то работы со шнеком часто совмещают с иными видами бурения.
Таким образом, при осуществлении шнекового бурения допустимо использовать технологию, которая предусматривает применение обсадных труб. Заменить ее можно тампонированием стен колодца бетоном, что происходит под давлением и с верхнего горизонта. Описанный вид бурения способен обеспечить скорость прохода в сутки до 30 м.
Схема шнековой буровой установки.
В станках для проведения бурения шнеком используются литые головки, режущие элементы и хвостовик. Рабочая поверхность лопасти часто наплавлена твердым сплавом. Если на участке перед проведением бурения были обнаружены особо твердые грунты, то буровая головка должна иметь в оснащении технические алмазы.
Глубина бурения шнеком осуществляется на габариты одной штанги, после станок отключается, штанга отсоединяется от шпинделя, чтобы появилась возможность ее поднять и нарастить посредством новой штанги. Затем проведение работ можно продолжить.
У шнекового бурения имеется и свой недостаток, который, правда, можно считать единственным: обустроенная скважина, как правило, обладает чрезвычайно маленьким дебитом.
Для проведения работ вам понадобятся следующие инструменты:
шнековая установка;лопата;тележка.
Чертеж самодельного шнекового бура.
Процесс бурения скважин на воду посредством использования шнека исключает необходимость перемалывания и истирания отделенной от забоя почвы. Забой осуществляется в непрерывном режиме, параллельно происходит разрушение грунта.
При отделении от забоя грунта он поступает на винтовой шнек, вращающийся с высокой скоростью.
Центробежные силы, сопровождающие процесс, прижимают почву к стенкам колодца, тогда как постоянно движущаяся лента выталкивает грунт наверх. Часть почвы остается на стенках скважины. Такие технологии обеспечивают скорости проведения работ до четвертой категории пород по буримости.
Бурение с помощью телескопического шнека
Внутри центрального стержня (трубы) шнека находится штанга, которая имеет возможность перемещаться вдоль оси трубы, увеличивая таким образом длину бурового снаряда. Штанга фиксируется на необходимой длине специальным упором. При большой длине шнека и использовании малых диаметров стержня, возможна потеря устойчивости (изгиб шнека). Как правило, указанная ситуация возникает при использовании принудительной подачи, использовании дополнительных пригрузов и устройств, механизмов подачи. Потеря устойчивости чревата разрушением и выходом из строя бурового снаряда. Одним из способов избежать этого является использование как подвижных, так и неподвижных люнетов. Неподвижный люнет используется для лучшего наведения инструмента на точку бурения и сохранения устойчивости бурового снаряда. Подвижный (промежуточный) люнет, который движется с кратной скоростью по отношению к буровой каретке обеспечивает дополнительную поддержку, для сохранения формы и предотвращения потери устойчивости.
В каких сферах применяют шнековое бурение
Шнековый способ бурения используют при инженерно-геологических изысканиях, при проходке разведочных и зондировочных скважин в пластичных глинистых грунтах. Сфера применения технологии включает прохождение лидерных скважин под столбцы для забора или сваи, опоры освещения, а также разведку под строительство и месторождения мела.
Шнековые установки просты в управлении и монтируются на колёсный транспорт, поэтому высоко мобильны. Этот метод бурения чаще всего используется при обустройстве скважин для воды ввиду его высокой производительности. Но его можно применять только в рыхлых грунтах, что создаёт некоторые территориальные ограничения.
Что такое шнековое бурение
Суть процесса заключается в разрушении долотом породы, с последующей доставкой ее на поверхность с помощью винта шнека, который вращается с большой частотой. Такой метод используется при наличии породы невысокой твердости и без промывки скважины. Особенности процесса:
- При шнековом бурении обеспечивается большая скорость работ без перемалывания и истирания уже отделенной от забоя породы.
- Забой очищается непрерывно, одновременно с разрушением породы.
- При отделении от забоя порода поступает на винт-шнек, который вращается с большой скоростью. Возникающие при этом центробежные силы прижимают ее к стенкам, а постоянно движущаяся винтовая лента поднимает породу вверх. При этом часть породы ребордой ленты втирается в стенки.
- При таком процессе забой хорошо очищается от разрушенной породы. Это обеспечивает большие скорости бурения до IV категории пород по буримости.
- Большая механическая скорость обеспечивается при прохождении слабых цементированных отложений мелкой гальки и щебня. Связано это с тем, что последние не разрушаются, а выносятся на поверхность целиком.
- Шнековый транспортёр плохо работает в вязких глинах, налипающих на шнеки и препятствующих транспортировке выбуренной породы.
- Долото и шнеки охлаждаются за счет их быстрого заглубления в мягкие породы с постоянно изменяющейся температурой.
- Шнековое бурение можно производить на глубину от 1,5 до 80 метров.
- Используется такой процесс для проходки поисковых и инженерно-геологических скважин, при гидрогеологических исследованиях в сочетании с другими методами.

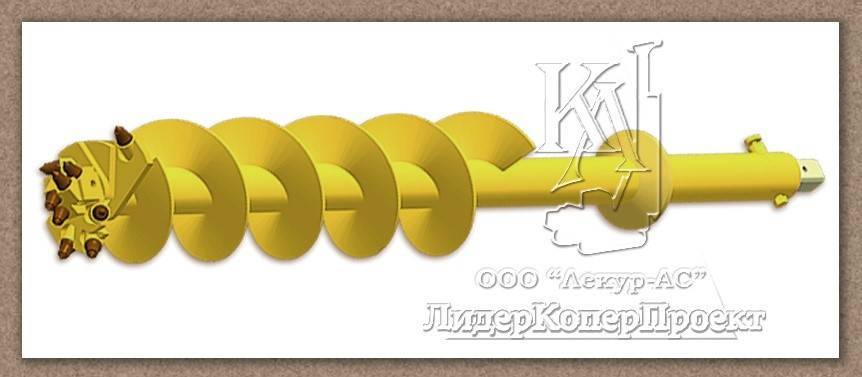

В конструкцию инструмента для бурения шнеками входят:
Наибольшей популярностью пользуются двух- и трехлопастные долота. У трехлопастного долота корпус выполнен методом литья из стали с зубчатыми лопастями, имеющими наклон по винтовой линии. Твердосплавные восьмигранные резцы армируют лопасти.
Станки для шнековых установок
Вращение рабочего инструмента на шнековой установке осуществляется специальными станками. Так, шнековое бурение скважин станками типа ЛБУ 50 обеспечивается подвижным вращателем, что исключает применение в нем устройств шпиндельного и роторного типов. Это необходимо для обеспечения большого крутящего момента и осуществления поступательного осевого перемещения шнеков. Для обеспечения высокой скорости, станки должны быть мощными, высокопроизводительными и обладать достаточной мобильностью. Для этого их часто устанавливают на шасси тракторов или автомобилей, как показано на фото.
Шнековое бурение скважин станками типа СО 2 осуществляется навесным рабочим органом. Установка СО 2 стоит на машине-экскаваторе типа Э-1252. На нем:
- С помощью шарнирного устройства, крепится стойка, с которой подвижно связан навесной рабочий орган, включающий в себя каретку с электроприводом.
- На валу устройства устанавливается телескопическая шнековая буровая колонна с инструментом для бурения и очистителем.
- Колонна состоит из телескопических секций в количестве двух штук, на нижней монтируются шнековые лопасти.
- Расширитель или шнек с буровой коронкой крепится с помощью пальцев к нижней секции колонны.
Назначение буровой коронки, имеющей форму трехперого долота, осуществляющего вращение – разрушение в забое грунта и подача его на шнек буровой колонны. Для разных грунтов прикладываются к установке комплект коронок.
Таким устройством можно бурить на глубину до 70 метров, а использование расширительного инструмента позволяет увеличить ее диаметр до двух метров.
Шнековые насосы для скважин
Широкое распространение получили насосы для скважин шнековые, работающие по такому же принципу, как и установки для бурения – подача воды на поверхность с помощью шнека.
Насос скважинный шнековый в отличие от других может перекачивать жидкости с содержанием абразивных частиц и агрессивных химических элементов. Одинаково хорошо работают в вертикальном и горизонтальном положениях. Отличаются надежностью и простотой конструкция, цена агрегатов приемлемая для использования на любом участке. Шнековые погружные насосы для скважин обладают несколькими важными особенностями:
- Удобной конструкцией. Прилагаемая инструкция позволяет без проблем эксплуатировать устройство и при необходимости осуществлять ремонт.
- При ремонте можно легко осуществить демонтаж насоса, все быстроизнашиваемые детали легко меняются новыми.
- Конструкция изделия тщательно проработана. На корпусе всасывания нет возможности возникновения отложений, а всасывающий патрубок может поворачиваться на 90 градусов.
- Нет вибрации, что приводит к увеличению срока службы.
Гидробурение
Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.
Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.
Последовательность гидробурения своими руками:
- В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
- Начинать работы лучше всего с утра.
- Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
- Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
- Далее по шлангам подается раствор к работающему буру.
- Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.
Эта технология содействует дополнительному усилению стенок образующегося источника.
Специфика технологии бурошнекового бурения
Буровая скважина – это отверстие цилиндрической формы с поперечным сечением. Устьем называют его начало, боковые поверхности – стенки, а дно – забой.
Расценки на шнековое бурение зависит от того, для каких целей создается скважина, требуемой ширины и глубины. Следует учитывать свойства грунта и пород, через которые придется пройти технике во время работы. От этого зависит и выбор типа оборудования, и режим работы.
Процесс бурения состоит из нескольких этапов:
- разрушение породы при забое и отделении частиц от массива;
- подъем обработанной почвы на поверхность;
- прочистка скважины, подготовка к дальнейшей эксплуатации.
Эффективность работы зависит от свойств породы, плотности, пористости, водопроницаемости. Технология шнекового бурения используется для создания скважин шириной 60-200 мм и глубиной до 40 м. Для скальных пород данный метод не подходит.
Назначение установок
Они предназначены для бурения скважин следующих типов:
- Эксплуатационных. Позволяют добывать нефть и газ.
- Нагнетательных. С их помощью закачивают в продуктивные слои воду, газ или обычный воздух. Благодаря этому удается поддерживать в них необходимое для извлечения сырья давление, тем самым увеличивается эффективность использования добывающих скважин.
- Разведочных. Они позволяют находить месторождения и определять их контуры. При этом проводят испытания и оценивают запасы черного золота.
- Специальных (опорных, параметрических, оценочных и контрольных). Позволяют специалистам изучить пластовое строение участка, определить изменение свойств продуктивного пласта, отслеживать давление, а также определить уровень выработки определенных участков. Также с их помощью нефтяники обеспечивают внутрипластовое горение, газифицируют нефть, сбрасывают сточные воды в нижние слои и т. д.
- Структурно-поисковых. Позволяют определить расположение нефтегазоносных структур по верхним маркирующим горизонтам. При этом информацию удается получить с помощью неглубоких и недорогих скважин.
Изготовление ложкового бура
Образец ложкового бура для использования на мягком грунте
Бур-ложка идеально подходит для работ в мягких породах. При этом разрыхление грунта происходит не только в нижней, но и в боковых частях приспособления. Выбранная почва накапливается внутри цилиндрического корпуса. Когда вы будете бурить скважину таким приспособлением, потребуется периодически вынимать его и очищать от накопившейся породы.
Бур-ложка изготавливается из трубы с толстыми стенками. Причём её диаметр подбирается по ширине скважины. Кроме этого для изготовления вам понадобится аппарат для сварки и комплект слесарных инструментов. Работу по изготовлению бура ведём в таком порядке:
- В трубе сделайте продольный вырез. На чертеже очень хорошо видно, как должно располагаться отверстие.
- Далее с помощью лома и тяжёлого молота трубе придаётся нужный профиль (ложка).
- Нижние и боковые кромки трубы затачиваются.
- К нижней части конструкции по центральной оси приваривается сверло. Оно должно быть достаточно толстым с диаметром не менее 1,8-3,6 см.
- К верхней оконечности трубы приваривается штанга. При этом её ось должна быть сдвинута в сторону относительно оси трубы на 1-1,5 см.
- Все режущие кромки бура рекомендуется закалить.
Правила шнекового бурения
Процесс бурения скважин на воду описанным выше способом имеет много преимуществ, одно из которых состоит в оперативности прохода. В то же время с производством бурения идет продавливание и установка стен колодца, что оказывает помощь в удержании грунта, исключая его осыпание. Устраиваемые стены могут быть металлическими или бетонными.
Этот способ используется только для таких колодцев на воду, которые имеют маленький дебет. Благодаря винту из забоя забирается почва. Устройство представляет собой специальную трубу, которая целиком обвита лентой из металла. Процесс предусматривает применение буровых агрегатов, которые устраивают подвижным вращателем. Резаки соприкасаются резьбой или деталями, что имеют фигурное сечение. Шаг подачи имеет предел до 15 м.
Для выполнения шнекового бурения необходимо минимум 2 человека
Шнеки:
- Включают в конструкцию полости;
- Имеют реверсы-замки;
- Снабжены разными долотами.
Стальная поверхность устойчива к износу, что дает возможность уменьшить период работы в разы. Если бур осуществляется на участке с мягкими и рыхлыми почвами, то лопасти долота надо устраивать под углом примерно 30-60° к забою. Если же бурить таким методом приходится на плотной почве или в грунте с включением гравия и гальки, то лопасти долота должны располагаться под прямым углом к забою. Угол выявляется в зависимости от твёрдости грунта, с которым ведется работа.
Когда устраивается колодец, режущие элементы оборудования высвобождают высокий температурный режим за счёт разрушаемого грунта. Отработанная земля уходит наверх по винту. Объём отработки при сбережении средней скорости передвижения — приблизительно 0,2-0,4 от объёма пространства. Методика предусматривает сохранение частоты кручения бура 150-200 оборотов в минуту. Если в работе применяется шнек, который имеет габариты до 10 см, то частота кручения не должна превышать 500 оборотов в минуту.
При устройстве колодца по данной технологии наиболее результативными являются шнековые винты, которые идут с каналом в центре. Именно он передает воздушные массы или воду путем гидравлического насоса, что дает возможность делать трение при выполнении работ наиболее низким.
Оборудование
Шнековые установки для бурения скважин разделяются на три типа:
- ручные;
- легкие передвижные;
- тяжелые передвижные.
Они предназначаются для разных задач однако работают по одному принципу.
Ручные установки
Основное достоинство таких моделей это легкий вес и компактность. Многие модели оснащаются мотором, что значительно облегчается процесс сверления отверстий в земле.
Основные характеристики ручных моделей:
- компактность;
- небольшой вес – максимальная масса установки достигает 200 кг, средняя же весит до 50-80 кг;
- используются для бурения питьевых скважин, а также других строительных работ.
Благодаря своей компактности, эти малогабаритные установки могут применяться в любых условиях. Также можно вести работы в помещениях, например в подвале.
Легкие самоходные установки
Это более мощные агрегаты, которые устанавливаются на базу грузовых автомобилей. Благодаря этому облегчается их транспортировка. Кроме того, они могут использовать шасси автомобиля в качестве платформы для бурения.
Особенности:
- вес установок может достигать 1 тонны;
- легкость передвижения;
- высокая производительность.
Естественно, такие агрегаты выигрывают ручных, однако это уже промышленное оборудование.
Тяжелые установки
Они также монтируются на базе шасси тяжелого грузового транспорта. Однако в отличие от легких, они представляют собой уже буровой комплекс, т.к. интегрированы с системами автомобиля.
Особенности:
- управление установкой с автомобиля;
- возможность бурения скважин больших диаметров и глубин;
- автономная работа – не требуется подключение дополнительного оборудования.
Таким образом, установки для этого типа бурения довольно широко представлены на строительном рынке. И позволяют выполнять разные типы работ, а также ориентированы на все группы потребителей – от домовладельцев до крупных промышленных предприятий.
Буровые установки ЛБУ
Одна из самых популярных передвижных установок для шнекового бурения это модель ЛБУ 50. Она ставится на шасси таких грузовых машин:
- КамАЗ;
- ЗИЛ;
- Урал.
Эти бурильные агрегаты отличаются высокой мощностью и надежностью. Они применяются как для изготовления питьевых скважин, так и для общестроительных и разведывательных работ.
Установка ЛБУ
Машина может осуществлять разные типы работ:
- шнековое бурение;
- ударно-канатное;
- с промывкой;
- с продувкой;
- колонковое.
Таким образом, она достаточно универсальна и может применяться на различных видах почв. Также, в процессе бурения станками типа лбу, можно устанавливаться обсадные трубы.
Основные характеристики:
- относится к классу самоходных установок;
- максимальный диаметр скважины – 850 мм;
- максимальная глубина проходки – 200 м;
- глубина бурения шнеками – 50 м.
В базовой комплектации установка оснащена всеми необходимыми элементами для проведения бурильных работ.
Установка СО-2
Это еще одна популярная промышленная модель. Шнековое бурение скважин станками типа со 2 применяется в основном для обустройства свай. Основой для установки служат подъемные краны, либо экскаваторы.
Основные характеристики модели:
- возможность расширять основание скважины;
- максимальная глубина бурения – 30 метров;
- максимальный диаметр – 60 см;
- тип бурения – шнековый.
Установка СО-2
Стоимость оборудования
Средняя цена бурильного оборудования может варьироваться от нескольких тысяч рублей до миллионов. Это обусловлено тем, что на рынке представлено множество моделей, ориентированных на разных потребителей.
Например:
- установка ЛБУ-50 – средняя стоимость в зависимости от базы и комплектации варьируется от 3-х до 4-х миллионов рублей;
- малогабаритные установки значительно дешевле. Например, модель УКБ-12/25 стоит около 200 тысяч, а ПМ-23 в районе 100 тысяч;
- комплекты для ручного бурения обойдутся еще дешевле – средняя стоимость будет в пределах 20-30 тысяч;
- простой шнековый бур можно приобрести за 2-3 тысячи.
Среди оборудования, наиболее популярен и разнообразен модельный ряд малогабаритных установок. Поскольку за сравнительно небольшие деньги покупатель получает полноценный бурильный агрегат.
Технические требования
Буровые вышки состоят из копра и откоса и должны отвечать следующим техническим требованиям:
- быть достаточно прочными для восприятия напряжений от максимальных нагрузок и ветровых усилий;
- быстро и просто собираться и разбираться с минимальной потерей материала;
- быть достаточно высокими в зависимости от глубины;
- быть достаточных размеров для удобного размещения и обслуживания механизмов;
- в зимний период быть в должной мере утепленными.
Схема буровой вышки для разведочного вертикального колонкового бурения дана на рис. 7, где 1 — габарит двигателя, 2 — габарит насоса, 3 — габарит станка.
Вышки строятся как бревенчатые, так и дощатые и трубчатые. При наклонном бурении скважины обычно пользуются треногими копрами.
Конструкция и виды шнеков для бурения скважины
| Тип шнека | Особенности использования |
| С одним рядом лопастей, которые наклонены под углом 30-60 градусов | Для бурения скважины в мягких и рыхлых почвах. Лопасти крошат грунт и поднимают наверх. |
| С одним рядом лопастей, которые наклонены под углом 90 градусов | Для бурения скважины в плотных и гравийно-галечных пластах. Лопасти нарезают грунт и поднимают его без дробления. При извлечении из ствола земля с них не падает. |
| С двойной спиралью | Вторая ветка уменьшает отклонение инструмента в сторону при вращении. |
| С трубчатой центральной частью | Позволяет подавать воду в шахту во время бурения. |
Для работы на песчаных грунтах шнек не подходит — песок на винтовых поверхностях не держится. Также приспособление бессильно на скалистых или каменистых пластах.

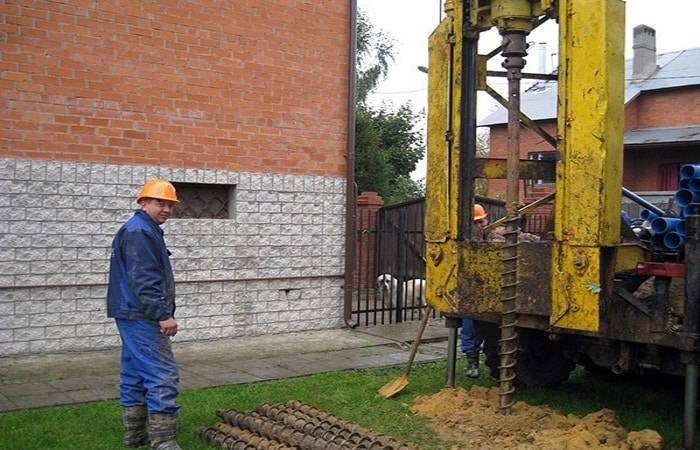

Если скважина глубокая, для подъема и опускания приспособления понадобится тренога — специальная конструкция, к которой крепятся подъемные механизмы.
При шнековом бурении в скважину обязательно устанавливают обсадные трубы, выполняющие такие функции:
- Предотвращают осыпание стенок ствола;
- Не допускают заиливание источника;
- Защищают скважину от верховодки и грязных потоков;
- Исключают засорение источника.
При выборе обсадной трубы обращайте внимание на такие моменты:
- Для защиты ствола рекомендуется использовать металлические нержавеющие или пластиковые изделия. Срок их службы превышает 50 лет.
- Пластиковые трубы непрочные, и их нельзя устанавливать в скважины более 15 м глубиной. Они не всегда ровные, и при бурении шнек может их повредить.
- Недостатком нержавеющих изделий является их дороговизна.
- Оцинкованные и асбестовые трубы не устанавливают в скважину, в их составе присутствуют вредные для человека элементы.
- Диаметр обсадной трубы выбирается таким, чтобы между насосом и стенками оставался зазор не менее 7 мм. Для справки: самый распространенный размер глубинного насоса — 86 мм.
Выводы и полезное видео по теме
Ролик с демонстрацией принципа классического колонкового бурения с извлечением керна напором воды:
Особенности бурения скважины шнеком:
Колонковое бурение скважины с промывкой забоя и установкой двойной обсадки, наружная часть которой выполнена стальными трубами, внутренняя полимерными:
Бурение водоносной скважины — трудоёмкий процесс. От правильности выбранного метода бурения зависит не только скорость устройства автономного источника воды, но и финансовые затраты
Первое, на что стоит обратить внимание при выборе метода бурения, это тип грунта и глубина залегания водоносного слоя
Исходя из этих параметров, вы сможете выбрать оптимальный вариант, который позволит вам пробурить скважину быстро и недорого.
