Расчет количества секций
Точное определение количества секций в батарее отопления — дело долгое. Нужно учесть регион, материал стен, какие стоят окна-двери, сколько окон в комнате, какая их площадь, теплое внизу помещение или холодное и т.д. Если нужна методика точного расчета, смотрите тут, а приблизительно посчитать можно исходя из площади комнаты. Считается, что в среднем на обогрев 1м 2 площади требуется 100 Вт тепла. Зная площадь вашего помещения, определяете, сколько всего тепла будет нужно: умножаете площадь на 100 Вт. Затем делите на тепловую мощность выбранной модели радиаторов.
Например, в комнате 12м 2 будем ставить МС-140М-500-0.9 Брянского завода. Тепловая мощность секции — 160 Вт. Расчет:
- Всего понадобится тепла 12м 2 * 100 Вт = 1200 Вт
- Сколько нужно секций 1200 Вт / 160 Вт = 7,5 шт. Округляем (всегда в большую сторону — лучше теплее пусть будет) и получаем 8 шт.
Несмотря на то, что радиаторы носят одно и то же название: МС-140, технические характеристики у них отличаются. Дело в том, что производятся они в разных странах, и соответствуют своим отраслевым стандартам. Но для конечного пользователя это хорошо: можно выбрать тот вариант, который больше устраивает. А разница довольно приличная по некоторым параметрам
Назначение, достоинства и недостатки радиаторов МС 140
Технические параметры чугунных радиаторов марки MC 140 позволяют эксплуатировать их в системах парового отопления любых строений практически без ограничений: в частных домах, загородных коттеджах, квартирах многоквартирных домов, административных офисах, зданиях общественного назначения, производственных, складских, торговых помещениях. Оборудование предназначено для эксплуатации в условиях умеренного и холодного климата (УХЛ).
Плюсы радиаторов отопления МС 140
- Долгий срок службы. Это один из самых долговечных видов радиаторов, срок службы которых составляет 50 лет.
- Надежность. Столетняя история данного типа радиаторов на рынке отопительного оборудования подтвердила на практике его высокую надежность.
- Антикоррозионная стойкость. Чугун не разрушается со временем под действием воды.
- Нетребовательность к качеству теплоносителя. Чугунные радиаторы не чувствительны к качеству используемой внутри них воды. Наличие песка, грязи, повышенное содержание солей, кислот, щелочей в воде не оказывает сильного влияния на срок жизни чугунных радиаторов.
- Простота систем парового отопления. Радиаторы из чугуна можно использовать в сетях с естественной циркуляцией воды, без использования насоса. Они совместимы с любыми видами котлов – твердотопливными, газовыми, пеллетными, жидкотопливными.
- Тепловая инертность. Чугун долго греется, хорошо аккумулирует тепло, медленно остывает. В отопительной системе это считается большим преимуществом, так как после выключения горелки чугунный радиатор долгое время остается теплым, отдавая тепло в помещение.
Минусы радиаторов отопления МС 140
- Чувствительность к гидроударам.
- Склонность к зашлаковыванию внутренних поверхностей, которая со временем приводит к снижению теплоотдачи.
- Радиаторы собираются из отдельных секций, стыки которых герметизируются каучуковыми прокладками. Срок жизни прокладок значительно меньше, чем чугуна. Во избежание протечек через несколько лет эксплуатации вышедшие из строя межсекционные прокладки нужно менять.
- Внешний вид таких радиаторов недостаточно изысканный, поверхность требует покраски.
Чугунный радиатор можно разобрать для замены секции или для проведения профилактических работ
Некоторые из достоинств представляют собой некую «палку о двух концах». Так, например, широкие каналы – с одной стороны, благо, но для их заполнения потребуется куда больше теплоносителя. А высокая теплоемкость чугуна предопределяет и очень существенную тепловую инертность радиаторов. Чтобы их довести до рабочего состояния потребуется намного больше энергозатрат, то есть котел на этапе запуска будет работать с большей нагрузкой, практически без пауз. Правда, это компенсируется в ходе работы – чугунные батареи дольше будут оставаться горячими даже после выключения отопления.
После изложенного выше может сложиться впечатление, что чугунные радиаторы практически лишены серьезных недостатков. Однако, это не так – есть у них и весьма значимые «минусы»:
При всех положительных качествах чугуна, это непластичных, твердый и хрупкий сплав. Он не любит акцентированных механических нагрузок – просто может расколоться. Отсутствие пластичности – это еще и большой риск повреждения при резких перепадах температур, кристаллическая решетка «не успевает» за линейным термическим расширением. Например, если в разогретую до высоких модератор батарею вдруг резко попадает холодная вода, то стенки секции могут дать трещину. Аналогично – и при отрицательных температурах: если батарея замерзла, то с очень большой долей вероятности она выйдет из строя.

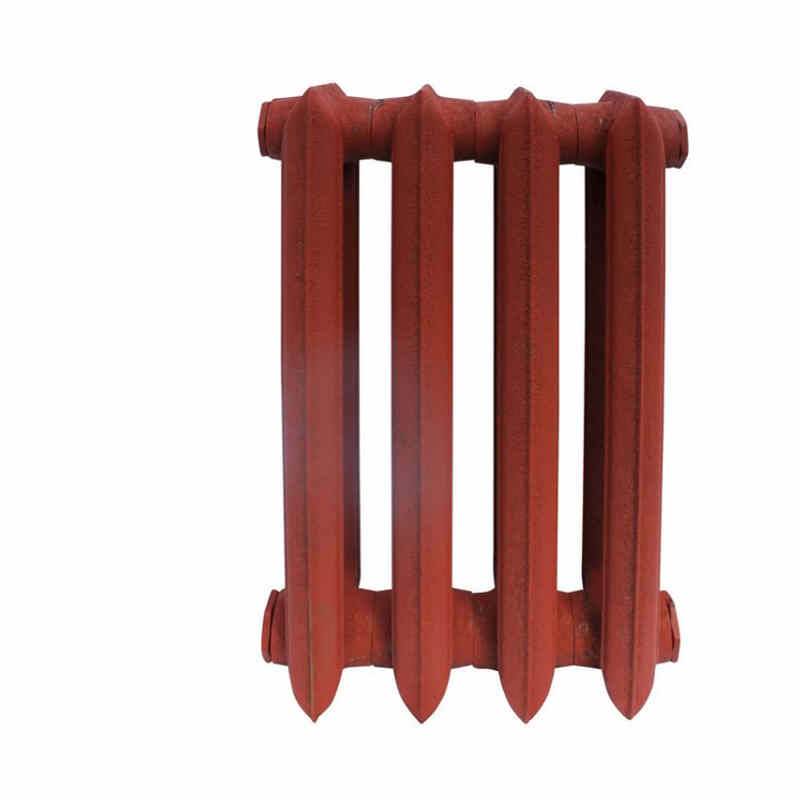

МС 140
Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.
Однако есть много вариаций этого радиатора
МС 140 – 500 с оребрением (коллектор)
Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!
MC 140 – 300
Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.
Технические параметры
Как мы уже упомянули, наиболее популярным образцом является модель МС-140, маркировка которой расшифровывается так:
| Символ | Значение |
| М | Модернизированный |
| С | Стандарт |
| 140 | Глубина в миллиметрах |
Готовые к продаже чугунные радиаторы МС-140

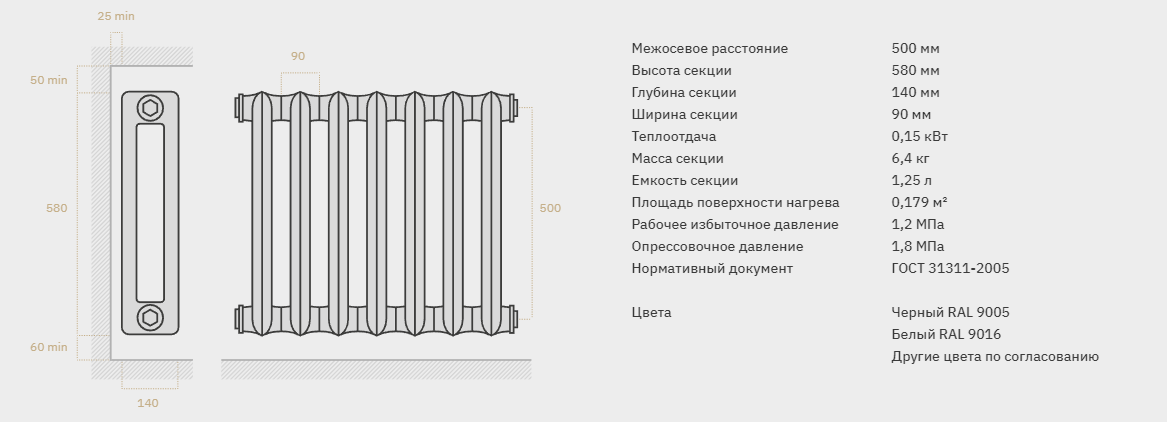

Технические характеристики радиатора МС 140 выглядят следующим образом:
| Параметр, относящийся к одной секции | Значение |
| Межосевое расстояние | 50 см |
| Теплоотдача | 160 Вт |
| Высота | 58,8 см |
| Ширина одной секции | 10,8 см |
| Глубина | 14 см |
| Объём | 1,45 л |
| Масса | 7,12 кг |
| Рабочее давление | 9 атмосфер |
| Максимально выдерживаемое давление | 15 атмосфер |
| Допустимая температура теплоносителя | +130 градусов Цельсия |
| Гарантийный период | 36 месяцев |
| Эксплуатационный срок | От пятидесяти лет |
Если же рассматривать технические характеристики на м2 радиатора МС 140, то в таком случае теплопередача будет составлять 208 Вт.
Также бывают и различные модификации данной модели.
Так, например, характеристики радиатора М 140 АО немного отличаются:
- теплоотдача – 175 Вт;
- поверхность нагрева м2 – 299 Вт.
Способы расчета площади покрытия краской
Найти нужную информацию о площади покрытия краской можно в техническом описании к модели. Обычно для отечественного оборудования ее указывают как «площадь обогрева» или иначе, если это импортный радиатор.
Самым ходовым типом отопительного устройства является МС-140. Это классика для большинства квартир старой постройки. Длина одной секции — 9,3 см, высота — 58,8 см. Площадь составляет 0,24 м². Исходя из этого, можно узнать общую площадь батареи. Площадь секции умножают на их количество. В итоге получают число, равное площади окрашиваемой поверхности чугунного радиатора. Результат лучше всегда округлять и учитывать расход краски с небольшим запасом для кранов, муфт, переходников и т.д.
Более современная или модифицированная модель отопительного устройства имеет площадь окраски чугунных радиаторов примерно 0,208 м 2 . Соответственно, красящего материала понадобится меньше.
Сейчас на многих интернет-сайтах есть специальный онлайн-калькуляторы. С их помощью можно самостоятельно высчитать необходимый показатель. Для этого нужно лишь внести в соответствующие строки следующие параметры:
- маркировку радиатора по технической документации;
- количество секций, их длина и высота.
После этого программа произведет нужные расчеты площади окраски и выдаст искомый результат.
Как видите высчитать площадь батарей отопления для покраски совсем не трудно. После этого можно с уверенностью приступать к реконструкции одного из главных интерьерных элементов.
Разновидностей отопительного оборудования множество — это радиаторы стальные, алюминиевые, металлические, биметаллические, чугунные, каждая секция радиатора имеет свои характеристики — у всех из них есть как свои достоинства, так и недостатки.
ООО «Отопительные приборы», производящее чугунные восстановленные радиаторы, в своей продукции сохраняют все стандартные характеристики, которые отвечают ГОСТу 31311-2005. Выпускаемая продукция отличается прежде всего более низкой стоимостью по сравнению с аналогичной продукцией.
Каждая секция радиатора обладает тепловой мощностью в 160 Вт. В помещение поступает длинноволновое тепловое излучение, которое от общего потока тепла составляет 35%, за счет чего идет равномерное прогревание нижней части, а возникающая конвенция с помощью других 65% от теплового потока не дает подняться высокой температуре в верхней части помещения.
Коррозийная стойкость чугуна позволяет говорить о повышенной долговечности чугунных радиаторов. Чугунные отопительные радиаторы могут эксплуатироваться до 50 лет, что также не является для них пределом. Системы с гравитационной циркуляцией могут использовать такие радиаторы.
Недостатки у отопительных чугунных батарей:
Производство и монтаж таких батарей — достаточно трудоемкий процесс, вес секции превышает 7 кг. Нельзя скорректировать величину теплоотдачи радиатора с помощью головок терморегуляции, это происходит из-за того, что у чугуна большая теплоемкость, а у секций большая вместимость. Повышенная теплоемкость позволит сохранить тепло на определенный срок даже после того как отопление будет отключено.
Отопительные чугунные радиаторы серии МС-140-500 — они отапливают жилые, общественные здания, производственные помещения, теплоноситель имеет температуру до 130 градусов С, рабочее избыточное давление в пределах 0,9 МПа.
Чугунный радиатор — секционного двухканального типа. Секция имеет длину — 93 мм, высота радиатора — 588 мм, а глубина составляет — 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла — 0,160 кВт. Одна секция имеет емкость — 1,45 л. и массу с учетом ниппелей и пробок в 7,1 кг. Ниппельное отверстие имеет резьбу — G1 1/4.
Серия МС-140-300 чугунных отопительных радиаторов — предназначена для отопления зданий как жилых, общественных и производственных, имеющих небольшую высоту подоконников, температура теплоносителя составляет — 130 градусов С, рабочее избыточное давление — 0,9 МПа.
Технические характеристики радиатора:
Радиатор секционного двухканального типа. Секция имеет длину — 93 мм, высота составляет — 388 мм, глубина — 140 мм. Тепловой поток имеет номинальное значение — 0,120 кВт, а емкость одной секции составляет — 1,11л., масса — 5,7 кг. Ниппельное отверстие с резьбой — G1 1/4.
Отопительные чугунные радиаторы МС-90-500 — отапливают производственные, общественные, жилые помещения. Их технические параметры:
Секционный двухканальный тип. Секция имеет длину — 78 мм, высоту — 571 мм, ее глубина — 90 мм. Тепловой поток — 0,160 кВт. Емкость одной секции составляет — 1,45 л. Резьба ниппельного отверстия — G 1/4-В.
Расчет мощности
От чего она зависит
- Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.
Таблица мощности чугунных радиаторов отопления в зависимости от модели
Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.
- Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:
| Контакт двух стен с улицей | В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней. |
| Дверные и оконные проемы | Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены. |
- Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.
Вид чугунного отопительного прибора МС-140
Теплоноситель
Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.
Поэтому в стандартной мощности секции учитывается два температурных показателя:
- внутрикомнатный режим;
- температура внутри системы отопления, зависящая от степени нагрева теплоносителя.
Трехканальные модели ЧМЗ
Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.
Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.
Простой способ вычисления
Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.
Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.
Теплоотдача зависит напрямую от выбора места установки прибора
Основные качества радиаторов из чугуна
Выделение тепла отопительными приборами производится двумя способами:
- конвекцией;
- лучистой энергией.
Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.
Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.
Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.
Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.
Новые модели легко вписываются в любой интерьер и украшают его
Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.
Технические указания
1. Монтаж отопительного оборудования следует доверять специализирующимся в сфере строительно-монтажных работ организациям, имеющим соответствующую лицензию.
2. Подключение радиаторов с количеством секций меньше 10 может вестись любым способом – нижним, верхним, диагональным. Если секций больше 10, то подключать рекомендуется диагональным способом: ввод теплоносителя верхний, выход нижний.
Диагональное подключение радиатора мс 140.
3. Перед установкой радиатора следует провести гидравлическое испытание целостности прибора, герметичности прокладок, крепости ниппельных соединений. Для этого проводят гидравлическое тестирование под давлением 1,5 МПа. При обнаружении течи из-за ослабления ниппельных соединений, их нужно подтянуть и провести тест снова.
4. При изменении (увеличении или уменьшении) количества блоков в радиаторе необходимо использовать только прокладки, которые установлены требованиями ГОСТ 1412. После сборки радиатора проверяется прочность межсекционных соединений.
Делается это стандартным способом – проводятся гидравлические испытания под большим давлением 1,5 МПа, превышающем предельно разрешенные нагрузки. В процессе испытания сборная конструкция не должна давать течи или пропускать воздушные пузырьки.
5. После завершения монтажных работ проводится опрессовка всей системы водяного отопления, на основании результатов которой составляется акт о вводе объекта в эксплуатацию.
Технические свойства радиаторов из чугуна МС 140
- Технические свойства батарей МС 140
- Советы по выбору и установке
- Заключение
По окончании десятилетий с момента собственного возникновения отопительные радиаторы из чугуна МС 140 продолжают служить в системах обогрева и по сей день. Так как эти устройства пользуются стойким спросом на рынке, имеется смысл рассказать об их параметрах и установке, что и будет сделано в этом материале. Давай день назначим, когда можно будет все доделать. Когда тебе комфортно?
Технические свойства батарей МС 140
Для производства данного типа отопительных приборов в свое время был разработан целый ГОСТ 8690–94, регламентирующий все параметры изделия. Соответственно с ним производилось 5 типоразмеров батарей с межосевыми расстояниями 300, 400, 500, 600 и 800 мм. Ниже в таблице показаны отопительные радиаторы из чугуна с техническими свойствами габаритов согластно ГОСТа 8690.
Раньше все типоразмеры этих приборов можно было заметить не только в жилых площадях, но также и в производственных или зданиях административного назначения. Проводить обзор параметров разумно 2-ух самых «ходовых» типоразмеров 300 и 500 мм, что популярны до этого времени. Другие вариации сегодня встречаются очень нечасто, а делаются они исключительно под заказ.
Ключевые технические свойства радиатора из чугуна МС 140 с межосевым расстоянием 300 и 500 мм показаны в следующей таблице.
Изучив все характеристики, можно создать выводы о плюсах и минусах рассматриваемых дизайн радиаторов. Плюсы их заключаются в следующем:
- Долговечность. Она составляет не меньше 30 лет.
- Отдача тепла. Несмотря на устаревшую конструкцию, радиатор из чугуна МС 140 показывает неплохие значения теплопроизводительности.
- Неприхотливость. Серый чугун, из которого делаются приборы, не ржавеет и прекрасно переносит плохой тепловой носитель с высоким содержанием кислорода.
- Нетребовательность к обслуживанию. Мыть каналы изделия раз в 2 года не бывает лишним, однако если этого не делать, то МС 140 будет успешно работать и дальше. Только показатель отдачи тепла начнет понижаться.
- Инертность. Она считается как плюсом батарей, так и их минусом. Плюс в том, что после выключения теплоснабжения прибор еще длительное время возвращает тепло в пространство помещения.
- Хорошая цена.
Сейчас о минусах, коих тоже много. Та же инертность приборов вызывает их продолжительный подогрев и исключает возможность регулирования при помощи термоголовок. Есть и иные:
- Большая вместительность носителя тепла. Это оказывает влияние на скорость прогрева и остывания системы, и вдобавок заставляет тратить массу энергии тепла на прогрев значительного объема воды.
- Большой вес изделий влияет на монтаж отопительных приборов. Их довольно нелегко зафиксировать на поверхности стен из пористых легких материалов, что достаточно распространены в настоящее время.
- Невысокий порог рабочего давления. Это выполняет невозможным его установку в системах многоэтажных зданий.
- Хрупкость. Настенный радиатор из чугуна МС 140 500 боится ударов, так как имеет тонкие стены. Растрескивается при самом небольшом примерзании воды от мороза.
- Скромный внешний вид если сравнивать с более современными подобиями батарей из чугуна.
Советы по выбору и установке
Выбор этого типа батарей сводится к определению необходимого количества секций для обогревания того либо прочего помещения и подходящего типоразмера. Для этого необходимо знать нужную теплопроизводительность или примерно высчитать ее по квадратуре, а батареи отопления принять с определенным запасом. Если взять за основу, что на каждый м2 площади необходимо 100 Вт энергии тепла, то для жилого помещения 10 м2 потребуется 1 кВт тепла, а секций прибора МС 140 500 – 1000 / 160 = 6.25, принимается 7 шт.
Для северных регионов к значению теплопроизводительности нужно применить повышающий показатель от 1.5 до 2, а для южных – понижающий индекс, равный 0.7.
Монтаж отопительных приборов выполняется к внешней стене соответственно со схемой.
Для крепежа батарей МС 140 применяется 2 вида спайдерных крепежей: чугунные и стальные.
Есть парные спайдерные крепежи, сваренные полосой, которые удобнее использовать при установке на поверхности стены из материалов с пористой поверхностью. Их можно крепить к поверхности в нескольких точках.
Заключение
Рассмотренные радиаторы из чугуна МС 140 из-за собственных хороших качеств и надежности, проверенной временем, находят собственное использование в зданиях жилого фонда с низкими требованиями к интерьеру, чаще – в помещениях производственно-бытового назначения. В приватных же домах их разрешено устанавливать в подсобках и различных технических помещениях либо для обогревания построек для хозяйственных нужд.
Показатели, влияющие на расчёт количества секций
Подбирая радиатор для того или иного помещения, нужно учитывать технические особенности. К примеру, расчёт будет разным для угловой и не угловой комнаты, для помещения с разной высотой потолка и разным размером окон и т.д. Наиболее важные параметры, которые учитывают, определяя необходимую мощность радиатора, это:
- площадь вашего помещения;
- этаж;
- высота потолка (выше или ниже трёх метров);
- расположение (угловое или не угловое помещение, комната в частном доме);.
- будет ли батарея отопления основным отопительным прибором;
- есть в комнате камин, кондиционер.
Нужно учитывать и другие важные особенности. Сколько в помещении окон? Какого они размера, и какие это окна (деревянные; стеклопакеты на 1, 2 или 3 стекла)? Делалось ли дополнительное утепление стен и какое именно (внутреннее, внешнее)? В частном доме имеет значение наличие чердака и насколько он утеплён – и так далее.
Чугунные радиаторы Коннер (Китай)
Согласно СНИП на 1 кубометр помещения необходимо 41 Вт тепловой энергии. Учитывать можно и не объём, а площадь комнаты. На 10 кв.м стандартного помещения с одной дверью и одним окном, одной дверью и наружной стеной понадобится следующая тепловая мощность радиатора:
- 1 кВт для помещения с одним окном и наружной стеной;
- 1,2 кВт если в нём одно окно и две наружные стены (угловое помещение);
- 1,3 кВт для угловых помещений с двумя окнами.
Реально же один киловатт тепловой энергии обогревает:
- В помещениях домов из кирпича с толщиной стены в полтора-два кирпича, или из бруса и срубных домах (площадь окон и дверей до 15%; утепление стен, крыши и чердака) – 20-25 кв. м
- В угловых помещениях со стенами из бруса или кирпича не менее чем в один кирпич (площадь окон, дверей до 25% ; утепление) – 14-18 кв. м
- В помещениях панельных домов с внутренней облицовкой и теплоизолированной крышей (а также в комнатах утеплённой дачи) – 8-12 кв. м
- В «жилом вагончике» (деревянный или панельный домик с минимальным утеплением) – 5-7 кв. м.
Расчет количества секций
Точное определение количества секций в батарее отопления — дело долгое. Нужно учесть регион, материал стен, какие стоят окна-двери, сколько окон в комнате, какая их площадь, теплое внизу помещение или холодное и т.д. Если нужна методика точного расчета, смотрите тут, а приблизительно посчитать можно исходя из площади комнаты. Считается, что в среднем на обогрев 1м2 площади требуется 100 Вт тепла. Зная площадь вашего помещения, определяете, сколько всего тепла будет нужно: умножаете площадь на 100 Вт. Затем делите на тепловую мощность выбранной модели радиаторов.
Например, в комнате 12м2 будем ставить МС-140М-500-0.9 Брянского завода. Тепловая мощность секции — 160 Вт. Расчет:
- Всего понадобится тепла 12м2 * 100 Вт = 1200 Вт
- Сколько нужно секций 1200 Вт / 160 Вт = 7,5 шт. Округляем (всегда в большую сторону — лучше теплее пусть будет) и получаем 8 шт.
