Что такое диммируемая светодиодная лампа — описание и принцип работы

Диммированные светодиодные лампы: что это

Главным отличием диммированных ламп от традиционных является наличие светорегулятора для светодиодных ламп в корпусе устройства, благодаря которому осуществляется плавная регулировка яркости лампы. Выходная мощность диммера является основным параметром устройства. От ее значения зависит максимальное число подключаемых ламп. Диммер работает как реостат. Он позволяет плавно регулировать яркость ламп накаливания.

Светодиодная лампа с диммером оснащена блоком с функцией широтно-импульсивной модуляции. С ее помощью осуществляется управление стабилизатором, находящегося в корпусе устройства, благодаря которому меняется яркость освещения. Регулировка интенсивности излучения происходит посредством того, как поступает на светодиод напряжение. Здесь используется синусоида, где период времени под напряжением соответственно равен значению времени без напряжения. Для повышения яркости необходимо увеличить время подачи напряжения, а для ее снижения следует увеличить промежуток времени без напряжения.

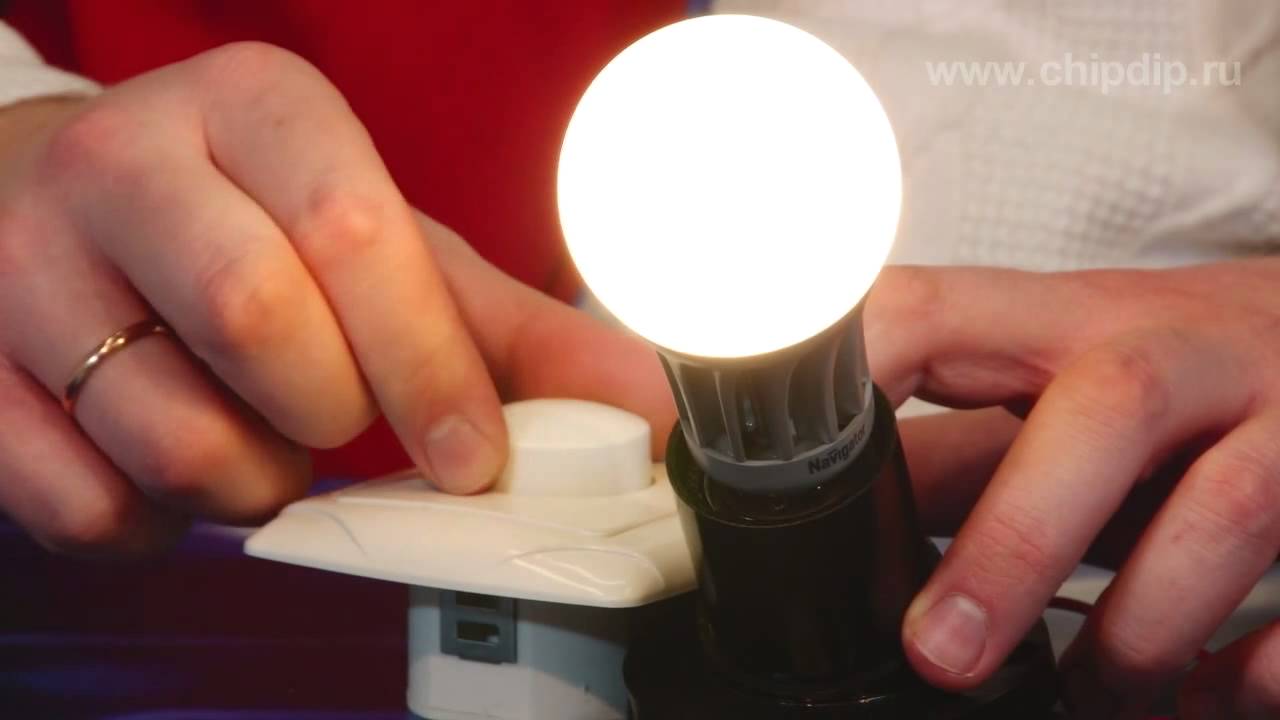

Пример изменения уровня освещения диммированной лампы в диапазоне 10-100%

Изменение частоты мигания лампочки происходит незаметно глазу человека, в результате чего освещенность меняется в диапазоне 10-100%.

Топ лучших грушевидных LED-ламп

LS Е27 А67 21W

Отличная модель отечественного производства. Колба выполнена в форме привычной лампы накаливания. Обеспечивает пользователя плавной регулировкой. Продукт прошел испытание на экологичность, о чем подтверждает соответствующий сертификат. Также положительным моментом является продолжительная длительность работы. Эффективность лампы – 80 лм/Вт. Используется для освещения жилых или офисных помещений.

~~лампа LS Е27 А67 21W~~

Достоинства:

Мощность – 21 Вт;
Температура – 2750 К;
Эффективность;
Не требует особой утилизации;
Плавная регулировка.

Недостатки:

Voltega E27 8Вт 4000K

Светодиодный прибор, который гарантирует пользователю продолжительную работу с минимальным количеством отказов. Максимальная цветовая температура равняется 4000 К, при этом световой поток равен 820 лм. Этого значения достаточно для обеспечения светом небольшого помещения. Потребляемая мощность составляет 8 Вт. Диаметр изделия – 60 мм. Регулировка осуществляется при помощи диммера.

Средняя цена – 335 рублей.

~~лампа Voltega E27 8Вт 4000K~~

Достоинства:

Эффективность;
Долговечность;
Приятный цвет;
Стоимость;
Прозрачный рассеиватель.

Недостатки:

jazzway 2855879

Качественный электронный прибор, который отличается надежностью и высоким эксплуатационным сроком. Выполнен в форме груши. Тип используемого цоколя – E27. Максимальная мощность – 12 Вт, что является хорошим результатом для подобного изделия. Работа осуществляется от сети 220 В. Излучаемый цвет – теплый белый, что подойдет для установки во многих помещениях. Степень защиты – IP20. Значение цветовой температуры – 3000 К. Световой поток равен 1060 лм.

~~лампа jazzway 2855879~~

Достоинства:

Срок службы – 40000 часов;
Приятный цвет;
Низкая цена;
Универсальный цоколь.

Недостатки:

pled-dim a60

Отличная 10-ваттная лампочка, которая гарантирует владельцу хорошей световой поток. Температура – 3000 К. Работает от сети с напряжением 220 В. Класс энергоэффективности – А. Изделие прошло испытание на экологичность и показало высокие результаты. Номинальный срок службы составляет 40000 часов, что является хорошим преимущество этого продукта.

Средняя цена – 170 рублей.

~~лампа pled-dim a60~~

Достоинства:

Стоимость;
Универсальный цоколь;
Приятный цвет;
Хорошая яркость;
Энергоэффективность.

Недостатки:

GENERAL LIGHTING E27

Отличный товар топового производителя. Лампа предназначена для установки в жилых и офисных помещениях. Дает владельцу хорошую мощность и световой поток. Срок службы составляет 35000 часов. Мощность – 20 Вт. Максимальная цветовая температура – 4500 К. Продукт поддерживает подключение настенного регулятора яркости.

Средняя стоимость – 490 рублей.

~~лампа GENERAL LIGHTING E27~~

Достоинства:

Хорошее исполнение;
Отличная яркость;
Известный производитель;
Приятный цвет.

Недостатки:

Eglo E14 4Вт 3000K

Лампа использует цоколь Е14, это важно учесть при покупке. Покрытие – матовое. Имеет форму груши

Максимальная мощность достигает 4 Вт, что неплохой результат для такого изделия. Цветовая температура достигает значения 3000 К. Излучаемый свет имеет приятный белый оттенок. С учетом того, что прибор можно легко регулировать при помощи диммера, человек подберет нужную яркость для каждой ситуации. Примерный эксплуатационный срок составляет 25000 часов

Имеет форму груши. Максимальная мощность достигает 4 Вт, что неплохой результат для такого изделия. Цветовая температура достигает значения 3000 К. Излучаемый свет имеет приятный белый оттенок. С учетом того, что прибор можно легко регулировать при помощи диммера, человек подберет нужную яркость для каждой ситуации. Примерный эксплуатационный срок составляет 25000 часов.

~~лампа Eglo E14 4Вт 3000K~~

Достоинства:

Хорошая яркость;
Качественное исполнение;
Удобная форма;
Приятный цвет;
Оптимальная мощность.

Недостатки:

Проблема использования

Внутри каждой светодиодной лампы, без функции диммирования, размещён драйвер, который будет некорректно реагировать на изменение входного напряжения. Во время вращения ручки светорегулятора поведение такой лампочки непредсказуемо:

будет мигать;
при достижении напряжения определённого уровня засветится на 100%;
не включится.

Подключение различных типов ламп к диммеру

Работа большинства диммеров основана на изменении синусоидальной формы напряжения путём вырезания части полуволны. В результате между полуволнами образуются «мёртвые зоны», которые неадекватно воспринимаются драйвером. Таким образом, лампочка реагирует на отсутствие полноценного сетевого напряжения на входе.

Чтобы уйти от прожорливых ламп накаливания и остаться со светорегулятором, придётся приобрести диммируемые светодиодные лампы. Их драйвер поддерживает диммирование, изменяя ток нагрузки пропорционально входному напряжению. Как и с лампами накаливания, вращение ручки регулятора приведёт к изменению яркости светильника.

Однако из-за разнообразия электронных схем светорегуляторов и драйверов диммируемых светодиодных ламп не удалось избежать новых проблем. Дело в том, что каждое из устройств имеет своё минимальное напряжение срабатывания. Если в момент включения диммер выдаёт 60 В, то лампочка засветится примерно на треть от номинальной мощности, а диапазон регулирования составит 30-100%. В свою очередь, в некоторых видах диммируемых светодиодных ламп нижний предел яркости достигает 5%. Такая несогласованная работа двух электронных схем может стать причиной и других неприятностей:

при включении драйвер не запускается;
драйвер издаёт неприятный высокочастотный звук;
максимум выходного напряжения диммера ниже 210 В, что препятствует достижению наибольшей яркости;
сбои в работе диммера из-за влияния электронной схемы светодиодной лампочки;
секундная вспышка в момент включения.

Примечательно, что цветовая температура остаётся на одном уровне и не зависит от яркости свечения.

Виды светильников подобного типа

В последнее время широкое распространение получили модульные светодиодные диммируемые светильники. Их применяют в офисах, торговых павильонах или в домах и квартирах. Их преимущество в удобстве размещения. Подобные осветительные приборы позволяют их расположить в ряд, соединив несколько штук, или использовать каждый в качестве отдельного элемента. Они могут быть как встраиваемыми, так и подвесными. Для соединения устройств имеются специальные стыковочные пазы.

При установке потолочных осветительных приборов типа «Армстронг» помещения офисов или торговые павильонов также заметно преображается. Эти встраиваемые светодиодные диммируемые светильники прекрасно подходят для подвесных потолков и являются прекрасной альтернативой старым люминесцентным.

Принцип работы диммера

Светорегуляторы дают возможность изменять интенсивность искусственного освещения. Регулирование электрической мощности в диммере происходит благодаря изменению напряжения в реостате или трансформаторе. Для диодных ламп выпускают специальные светорегулирующие устройства.

dimmable

Диммирующие лампы иногда плохо совмещаются с некоторыми моделями светорегуляторов. Это проявляется в резкой смене яркости при регулировке или в посторонних шумах — гуле, треске.

Иногда конфликт устройств проявляется во вспыхивании на полную мощность всех светодиодных ламп в люстре, сразу после включения. Решить проблему может замена одной из них на лампу накаливания.

Как выбрать

По каким критериям выбирать диммируемую лампу? Перечислим основные из них:

Мощность. Если ты решил заменить лампы накаливания диммируемыми светодиодными, то имей в виду, что при создании того же светового потока led лампочка потребляет в 8-10 раз меньше энергии, чем лампа накаливания. То есть полупроводниковый осветитель в 6-7 Вт будет давать света столько же, сколько и 60-ваттная лампочка Ильича.
Цоколь. Диммируемые светодиодные лампы выпускаются с разными цоколями как Эдисона разных размеров, так и штырьковыми. Обязательно убедись, что тебе нужен прибор именно с таким цоколем, чтобы не пришлось возвращать товар.
Возможность диммирования. Перед тем как купить прибор, найди на упаковке обозначение диммируемых ламп (о нем я писал выше). Купишь обычную – придется нести обратно, если она, конечно, не сгорит после первого же включения через диммер. Велика вероятность возникновения подобной ситуации.
Форма и габариты

Обрати внимание на форму, внешний вид и габариты прибора. В противном случае он может не войти в плафон люстры или испортить внешний вид светильника.
Производитель

Покупай диммируемые лампочки только известных фирм. Пусть их приборы стоят чуть дороже китайских, но зато они точно прослужат весь гарантийный срок и дадут столько света, сколько заявлено изготовителем.

Кратко о продукции производителей, на которых стоит обратить внимания при покупке led лампочек.

Osram

Всемирно известная немецкая компания, специализирующаяся на производстве осветительного оборудования. Светодиодные лампочки, включая диммируемые, Osram выпускает с различной цветовой температурой и цоколями Е14, Е27 (цоколь Эдисона) и G9, G12, GX53. Первые два товара производятся в классической форме шара или свечи, и они служат отличной заменой лампам накаливания в открытых светильниках.

Диммируемые лампы Osram с классическим цоколем Эдисона

Philips

Компания не менее известная, чем Osram. Используя инновационные технологии, фирма добилась исключительно высокого срока службы диммируемых ламп (до 40 000 ч без существенной потери яркости) при энергоэффективности класса А++ (Master MV Value, LEDclassic). Кроме ламп классического вида, у Philips можно найти и оригинальные решения – настоящие лампы Эдисона, только диммируемые светодиодные. Правда, у них наработка на отказ составляет “всего” 15 000 ч (у лампочки накаливания – 1 000 ч).

Gauss

Особенностью светодиодных лампочек этой компании является широкий диапазон питающих напряжений: от 185 до 265 В. Весьма актуально для районов с энергоснабжением низкого качества. Радует их индекс цветопередачи, достигающий 90. Далеко не все компании выпускают лампы с такими высокими показателями.

Интересной является серия ламп Gauss Step с шаговым диммированием. Диммер для них не нужен, схема шагового изменения яркости уже встроена в саму лампу. Есть у Gauss и оригинальные решения – лампочки со “спиралью накаливания” из светодиодов.

Продукция компании Gauss

Uniel

Из продукции производителя Uniel для нас особо интересны диммируемые лампы серий Cristal Dimmable и Palazzo Dimmable. Приборы отличают хорошая цветопередача (до 80) и универсальность в плане диммирования: они отлично работают с самыми разными диммерами переменного тока, работающими по принципу среза полуволны. Диммируемые лампы обеих серий имеют матовую колбу, форму, цоколь обычной лампочки накаливания и без проблем работают вместо них.

Из другой продукции можно отметить лампы с цоколем E14, E27, GU10, GU5.3, а также оригинальные приборы в форме лампочки Ильича. Компания имеет свое производство в России.

Диммируемые лампочки компании Uniel

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

По типу монтажа;
по исполнению и способу управления;
по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

Поворотным;
поворотно-нажимного типа;
кнопочным;
сенсорным;

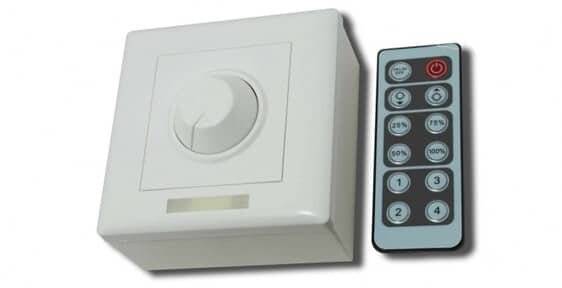

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Разновидности устройств

На данный момент существует большое количество разнообразных регуляторов, которые различаются как по внешним параметрам, так и по техническим особенностям. Рассмотрим четыре наиболее востребованных диммируемых светодиодных светильников:

Кнопочные регуляторы

Процесс настройки происходит методом нажатия на клавиши, встроенные в панель управления. Модификация отличается удобством применения и сравнительно низкой стоимостью.

Поворотный тип

Классический светорегулятор, настраиваемый методом поворота ручки в одну из двух сторон.

Поворотно-нажимное оборудование

Обладают аналогичным методом регуляции с предыдущим видом, однако способны запоминать настройки. Для этого, на момент необходимости выключения света, следует не поворачивать ручку до упора, а просто нажать на нее.

Сенсорный агрегат

Инновационная серия, управлять которой можно простым прикосновением к сенсорной панели. Считается самой дорогой модификацией.

Мощность регулятора света должна соответствовать суммарному показателю всех используемых светодиодов. В случае если производительность оборудования будет значительно больше, может произойти серьезные поломки световой системы.

Кроме того, диммируемая лампа gx53 и другие модификации различаются способом установки. Одна классификация предназначена для монтажа в специальную коробку, модульные изделия другой группы – для установки непосредственно на распределительном щитке.

Ecola GX53 LED 6.0W

Второй вариант специалисты рекомендуют применять в лестничных проходах или удлиненных прихожих. Для жилых комнат лучше использовать классический вариант установки светильника с диммером.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

Срез переднего фронта.
Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

Светильник со встроенным диммируемым драйвером.
Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
Диммируемый драйвер для светодиодных светильников.

Последний вариант особенно удобен в случае, если ты решил организовать освещение комнаты множеством осветителей, к примеру, точечных. Гораздо удобнее и дешевле взять один мощный драйвер, который будет питать множество светильников без собственных блоков питания, чем пачку диммируемых точечных светильников.

Светильник со встроенным диммером (слева), со встроенным диммируемым драйвером и мощный диммируемый драйвер
