Как построить свайный дом из бруса своими руками

Способы погружения

В соответствии от заглубления в почву свайные фундаменты разделяют на следующие виды:

Забивные. Выполняются способом вдавливания грунта с помощью спецтехники. Погружение происходит с применением вдавливающих механизмов и вибропогружателей. Чтобы увеличить давление используют сваи с квадратным сечением.
Набивные железобетонные и бетонные сваи производятся на месте построения способом бурения скважин с заливанием бетона. Чтобы увеличить жесткость фундамента дополнительно используют арматуру.
Винтовой фундамент. Стальные сваи в форме сверла закручивают в почву вручную либо бурильной установкой. Ввинчивая в грунт, происходит заглубление вращающего стержня.
Буронабивной железобетонный фундамент. Готовые стержни из железобетона погружаются в подготовленные пробуренные скважины.

Подробная пошаговая инструкция

Для самостоятельного изготовления винтовых свай необходимо предварительно разработать или найти чертеж с указанием всех необходимых размеров. Только после этого можно приступать к выбору материалов и непосредственно к самому изготовлению.

Ствол

Ствол формируется из труб, которые должны изготавливаться из стали марок Ст20 или 09Г2С. Это лучшие материалы, которые легки в обработке и обеспечивают конструкцию достаточными параметрами прочности. Стандартно ствол сваи имеет длину 2–3 м.

Если существует потребность в увеличении ее размера для достижения пластов грунта с достаточной несущей способностью, это делается при помощи трубы 1,2–2 м. Ее устанавливают после вкручивания самого ствола, что обеспечит требуемые технические характеристики фундамента.

Наконечники

В отличие от стволов, наконечники свай могут иметь разную конструкцию. Все зависит от их условий эксплуатации. Для более плотных грунтов лучше использовать сварные пики. Могут подойти и наконечники, изготовленные из части ствола. Для торфяных, песчаных и супесей идеально подходят крестообразные наконечники.

Наконечник из ствола

Чтобы изготовить такую винтовую сваю, ее ствол следует увеличить на длину двух диаметров. Технология производства будет выглядеть следующим образом:

Создание шаблона. Из любого плотного материала (картона, куска трубы) вырезают шаблон в виде треугольных фестонов.
Разметка. Конец ствола при помощи полученного шаблона размечают на несколько секторов.
По намеченным линиям вырезаются зубцы.
Полученные своеобразные лепестки загибаются, чтобы образовался конусообразный наконечник. Его центр должен совпадать с осью сваи.
Лепестки соединяются сваркой двойным швом.

Сварной вариант

Для легких построек винтовые сваи могут изготовляться по следующей технологии:

Формирование лепестков. Производится из трубы (такого же типа, как ствол сваи) или листовой стали толщиной 4–5 мм.
Лепестки загибаются вплотную друг к другу и соединяются при помощи сварки.
Наконечник укрепляется двойным сварным швом для обеспечения надежности и долгого срока службы.

Крестообразный вариант

Чтобы изготовить подобную винтовую сваю своими руками, необходимо придерживаться простой инструкции:

Из листовой стали вырезают треугольник, ребра жесткости, круглую пластину и заглушку для трубы.
К заглушке присоединяют большой треугольник и перпендикулярно к нему — маленькие ребра жесткости, прихватывают сваркой.
Все стыки тщательно провариваются двойным швом.

Изготовление лопастей

Лучше всего, когда винтовая часть сваи приходится на нижнюю треть ствола. Шаг лопастей должен составлять 5–7 см. Они изготовляются из листовой стали толщиной 5 мм и формируются двумя способами:

сплошной однозаходный. Крой заготовки винта выполняется согласно чертежу, разводка лопасти осуществляется ломом до необходимого шага;
сборный из нескольких элементов. Лопасти изготавливаются из отдельных частей, которые соединяются сваркой.

Начальные этапы строительства

Всем известно, что каждое здание должно иметь под собой фундамент, от которого зависит, насколько долго простоит дом и как он будет служить.

Фото №3. Для армирования фундамента используется стальная проволока или металлическая сетка.

Если вы планируете сделать под домом погреб или подвальное помещение, то стоит выбрать традиционный ленточный тип фундамента

Но, решая столь важный вопрос, недостаточно принимать во внимание только практические особенности здания, важно оценить еще и состояние грунта, который преобладает на выделенном под строительство участке. Хорошо, если почва преимущественно песчаная, на которой можно создавать любой, даже мелкозаглубленый фундамент, однако не всем так везет. В большинстве случаев участок имеет влажную, вязкую и рыхлую почву, правильным решением в этом случае станет использование свайного основания

Небольших размеров дом может быть построен на железобетонной плите, которая послужит черновым полом для первого этажа

В большинстве случаев участок имеет влажную, вязкую и рыхлую почву, правильным решением в этом случае станет использование свайного основания. Небольших размеров дом может быть построен на железобетонной плите, которая послужит черновым полом для первого этажа.

Свайно-ростверковый вариант фундамента похож по способу устройства на ленточный, однако в этом случае в траншеи заворачивают еще и металлические сваи. Применяют его на рыхлых почвах, которые отличаются повышенным уровнем промерзания. Самый популярный вариант – ленточный, который способен выдержать огромные нагрузки, при этом он может быть возведен без использования тяжелой техники – лишь при помощи лопаты, арматурной сетки и бетонного раствора. Такой тип фундамента подойдет для строительства частного дома лучше всего

Для начала тщательно определите периметр будущего дома и приступите к разметке территории, указав на месте его положение, принимая во внимание внутренние перегородки и стены

Сооружение ленточного фундамента под дом из бруса

Фото №4. Первый венец бруса укладывается на поперечные рейки, зазоры будут обеспечивать вентиляцию в доме.

Маркировать траншеи необходимо так, чтобы их ширина превышала ширину домашних стен на 10 см. На этапе рытья при необходимости создания подвала требуется вырыть яму и под него согласно тем размерам, которые вы бы хотели иметь. Закладывать фундамент нужно на глубину, которая превышает уровень промерзания почвы, стало быть, траншеи выкапываются не менее 60 см глубиной. Их дно заполните песчаной подушкой, слой которой равен 10 см, поверх нее кладется еще 10 см гравия или щебня. Песок должен быть увлажнен чистой водой и утрамбован, благодаря чему обеспечивается достаточная плотность основания, бетонный фундамент не будет проседать.

После этого организуется съемная опалубка, для создания которой нужно взять необрезные доски толщиной 2,5 см и сколотить из них ограждения, которые располагают по всему периметру фундамента, делая своеобразное вытягивание в высоту траншей (фото №1). При этом подняться доски должны будут выше уровня траншеи не менее чем на 40 см. Внешние и внутренние части опалубки для крепости нужно стянуть между собой при помощи доски, прибитой между ними. Внутри фундамента нужно уложить арматуру, которая позволит существенным образом усилить основание здания. В качестве арматуры можно будет использовать металлическую сетку или стальную проволоку (фото №3). Затем переходите к замешиванию бетонного раствора, которым вырытые траншеи и будут заполняться. Итак, для создания идеальной смеси возьмите 1 часть цемента марки M400, 3 части речного песка, 5 частей гравия и 200 г пластификатора. Все эти ингредиенты перемешиваются в бетономешалке, куда постепенно добавляется еще 13-14 литров воды.

Последующие венцы стыкуются между собой пазами или гребнями, которые расположены на верхних и нижних торцах бруса.

Хорошо вымешанный раствор должен напоминать консистенцию густоватой сметаны (фото №2). Его при помощи специального насоса для бетона направляют в траншею. Следите за тем, чтобы в структуре заливаемого бетона не образовывались воздушные пузырьки, для этого и для того, чтобы поверхность фундамента была ровной, нужно воспользоваться цементным вибратором. Неотвердевший раствор смачивается сверху водой. Это нужно, чтобы предотвратить очень быстрое затвердевание раствора. Для того чтобы он полностью высох и набрался прочности, строительную площадку нужно оставить в покое примерно на 1 месяц, после чего можно будет продолжить работы.

Общие сведения о винтовых сваях

Винтовые сваи под дом — основной элемент фундамента. Они представляют собой стальную трубу, толщина металла которой — не менее 4 мм. С одной стороны она имеет заострение. На этом конце сваи располагается режущая лопасть, с помощью которой опору ввинчивают в грунт. Многие думают, что использование таких стройматериалов потребует применения особой техники. На самом деле идеальная форма лопастей винтовых свай позволяет ввинчивать их на необходимую глубину силами 3–4 работников.

Для строительства объектов с перепадами в высоте или с наличием различных боковых нагрузок применяются сваи, имеющие две лопасти. Такая конструкция придает фундаменту дополнительную надежность. Диаметр лопастей винтовых свай колеблется в диапазоне 200-850 мм. Сами опоры имеют диаметр в 50-350 мм. Длина винтовых свай может составлять 2–11 м. В продаже имеются не только полые, но и цельные сваи.

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Основные опорные элементы с головной частью

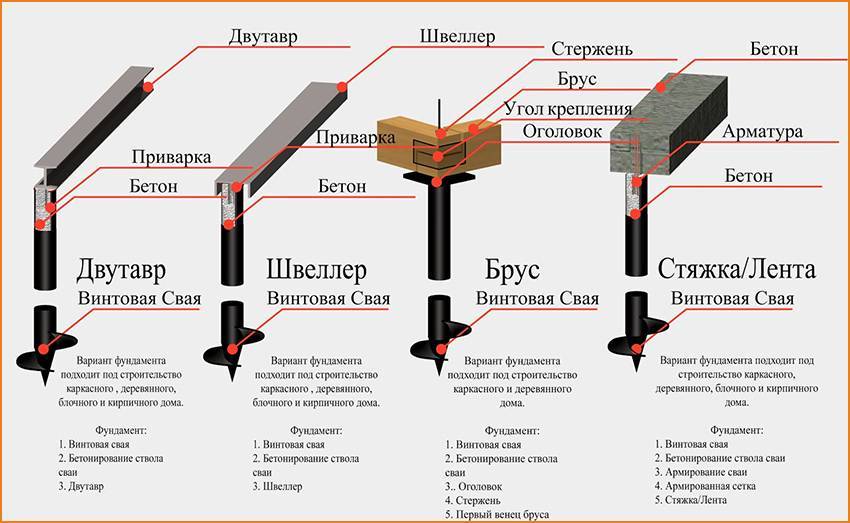

Виды обвязки

Есть четыре вида обвязки:

Железо-бетонной литой лентой
Двутавром из металла
Металлическим швеллером
Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

Виды носовых частей опорных элементов

Особенности ростверка брусом

Перед монтажом ростверка, колоны выравнивают по длине относительно одной точки отсчета, заливают внутреннюю полость бетоном. После застывания (2-3 дня) — наваривают оголовки.

Для свай с винтом — металлическая конструкция в виде горизонтальной опоры 20х20 см, 25х25 см с приваренной ниже втулкой, упрочняющими откосами — «косынками».

Разрез установленных в почву частей фундамента

Особенности обвязки брусом:

Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
Брус должен быть заранее обработан противопожарными составами, средством от гниения.
Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Опорные элементы разного диаметра (под нагрузку 20-300 тонн)

Возведение крыши дома

Даже если дома из бруса – постройка сезонного проживания, процессу монтажа крыши стоит уделить максимум внимания

Даже если дома из бруса – постройка сезонного проживания, процессу монтажа крыши стоит уделить максимум внимания. Чаще всего в деревянных домах делают двускатные или ломаные крыши. В случае выбора двускатного варианта вы сможете обустроить комфортную мансарду, которая может выполнять функции жилого помещения.

В качестве мауэрлата будет использоваться последний венец. Монтаж крыши ведётся в такой последовательности:

Проще всего собирать пары стропильных ног на земле. Соединив их затяжками, мы получим жёсткую конструкцию, наподобие фермы, которую можно легко установить на крыше.
Сначала устанавливаем две крайние пары стропильных ног. То есть мы получим два фронтона.
Далее соединяем их коньковым брусом.
Теперь можно выполнять монтаж всех последующих стропильных пар. Их шаг принимаем равным 90 см.
По поверхности стропил расстилаем пароизоляцию. Крепим её степлером и дополнительно фиксируем контр рейками, которые набиваем на стропила.
Поперёк направления укладки контр рейки набиваем обрешётку. Шаг обрешётки 40 см. Если покрытие будет из мягкого рулонного материала, то выполняем сплошную обрешётку из ОСП.
Теперь можно переходить к укладке выбранного кровельного покрытия.

Изнутри крышу нужно основательно утеплить. Для этого в просветы между лагами закладываем теплоизоляционный материал (минвату). Снизу всю конструкцию закрываем пароизоляционной мембраной. Теперь можно подшить потолок мансарды вагонкой.

Материал изготовления свай

Дерево. Для фундамента применяют деревянные сваи из ошкуренных ровных столбов. Их диаметр составляет около 35 сантиметров, а длина до 8,5 метра. Сырье изготавливают из хвойных пород древесины. Вариант с древесными сваями самый бюджетный, но применяется крайне редко. Материал подвергается гноению. Единственный способ продлить эксплуатацию древесной сваи – обработка защитными средствами.

Железобетон. Положительным качеством таких свай является возможность изготовления на месте строительства, если имеется вся необходимая техника. Для конструирования железобетонных свай применяют бетон маркировки М200 и выше. Такие сваи прослужат более века.

Сталь. Металлические сваи производят из высокопрочных марок стали. Благодаря усиленному оголовку стержни без затруднения забивают или ввинчивают в почву. Их применяют для слабого и прочного грунта. Изделие покрывается специальным покрытием от коррозии, что способствует длительной эксплуатации.

С чего начать строительство?

Самые первые вопросы, возникающие задолго до строительства:

Где строить?

Возможно, для вас этот вопрос не будет стоять остро. Часто для строительства используют дачный участок, где разрешено индивидуальное жилищное строительство; в наследство от родителей или родственников достался пустой участок или с ветхим жильем; помощь государства за третьего ребенка. Причин для появления земли в собственности может быть масса. Зачастую именно с появлением земельного участка появляется желание обзавестись собственным просторным домом для проживания или уютным дачным домиком для летнего отдыха.

Что делать, если участка нет? Как правильно выбрать место для строительства? Тут следует определиться с назначением вашего дома. Для дачного домика временного пребывания подойдет любой участок. Главные критерии здесь – окружающая среда и экология. Когда же речь идет о строительстве дома для постоянного проживания, нужно учитывать гораздо больше факторов. Следует внимательно отнестись к рельефу местности и грунтам. Это может значительно усложнить строительство в плане обустройства фундамента

Важно обратить внимание на расположение коммуникаций

Немаловажен и экологический вопрос. Зачастую самыми дешевыми оказываются самые загрязненные участки. В таком месте бессмысленно строить экологически чистые дома из бруса.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.44%

Дом из кирпича
18.37%

Бревенчатый дом
14.35%

Дом из газобетонных блоков
16.99%

Дом по канадской технологии
11.33%

Дом из оцилиндрованного бревна
3.7%

Монолитный дом
4.02%

Дом из пеноблоков
3.49%

Дом из сип-панелей
3.32%

Проголосовало: 3408

Что строить?

Какого назначения дом вы планируете строить? Уже упомянули, насколько важно определить, как будет использоваться ваше строение: временное место для проведения времени с семьей и друзьями или уютное гнездышко для постоянного проживания. Также необходимо выбрать размер объекта соизмеримо с участком застройки

Возможно, стоит запланировать расположение прочих построек на вашем участке, чтобы гармонично расположить баню, гараж, беседку, сад и прочие элементы комфортного проживания.

Из чего строить?

Сейчас очень много материалов и технологий для строительства. Не будем рассматривать преимущества и недостатки каждого из них. Мы решили для себя строить дом из бруса.

После решения этих вопросов можно непосредственно приступать к строительству, хотя тут тоже сначала придется поработать головой. До непосредственной работы руками еще достаточно далеко.

Технологические особенности свайно-винтовых фундаментов

Этот тип фундаментной основы выгодно отличается от остальных разновидностей фундаментов простотой устройства доступностью и оперативностью. Устанавливать винтовые сваи можно и вручную и с привлечением специальной техники.

На примере постройки фундамента под кирпичный дом можно рассмотреть процедуру закладки такого основания.

Перед началом подготовительных работ следует подготовить соответствующие винтовые сваи под кирпичный дом. Их длина будет выбрана исходя из состава почвы и других показателей. А вот диаметр лучше определить сразу. Для постройки домов из кирпича оптимальным выбором будут являться винтовые сваи диаметром от 133 мм и соответствующим диаметром лопастей винта. Сталь таких свай для кирпичного дома должна обладать завидным запасом прочности, поэтому можно брать сваи марки 10 и выше.

После разметки участка и планировки места фундамента необходимо провести расчет в отношении количества винтовых свай и их размеров.

Сразу после этого необходимо выполнить пробное бурение. Это позволит выявить все технологические показатели строительного участки, включая высоту горизонта подпочвенных вод, глубину промерзания, свойства и структуру грунта на участке, и прочие показатели.

Далее начинается непосредственный процесс установки винтовой сваи. По всему периметру в соответствии с разметкой проводится закручивание свай на глубину не менее полутора метров. При этом необходимо проследить, чтобы лопасти винта миновали пласты торфяных отложений и заводненный слой почвы – если таковые имеются в структуре грунта. Максимальная глубина установки свай регламентируется особенностями структуры и параметрам грунта на участке.

Во время монтажа всех свайных конструкций нужно внимательно следить за тем, чтобы верхние окончания свай находились на одном горизонтальном уровне, образуя цоколь. В случае несоответствия требуется слишком длинные концы спиливать либо попытаться такие сваи еще больше углубить в толщу грунта. Если выступающие из земли концы свай слишком короткие – надо наваривать дополнительные трубы до достижения нужного уровня.

Следующим шагом является укрепление свай и придание им большей прочности. С этой целью пустотелое пространство свайной трубы сначала армируется арматурой диаметром 3,0 мм, после чего пространство сваи заливается бетоном и плотно трамбуется до достижения нижнего уровня сваи и исключения воздушных образований в бетонной массе.

Пространство между трубой сваи и почвой засыпается грунтом и строительными отходами и тоже тщательно утрамбовывается. На окончания свай устанавливаются металлические оголовки, и по ним устраивается обвязка.

Выбор типа фундамента зависит от того, какой дом Вы собираетесь построить. Фундамент для канадского дома может быть любым, но при этом не каждый фундамент будет рациональным решением.

При выборе фундамента учитывайте надежность конструкции в дальнейшем процессе эксплуатации, а также бюджетные затраты. Но не следует слишком экономить на фундаменте!

Применение винтовых свай под готовый дом

Поскольку устройство свайного фундамента не слишком трудоемко и не требует большого запаса свободного пространства, именно свайно-винтовой фундамент идеально подходит для замены основания старого дома. В местах, где есть проблемы со структурой грунта можно использовать свайно-винтовой фундамент и под новые готовые дома.

Технология их установки практически та же, что была описана и для кирпичного дома. Сложность может заключаться в необходимости поднятия всей конструкции дома. Для этого используется обычный автомобильный домкрат. Сначала поднимается одна сторона, углубляются сваи, и проводится обвязки всех свай металлическим швеллером.

Далее процедура повторяется со всех остальных трех сторон.

Чтобы дом длительное время не подвергался перекосу, лучше было бы ускорить процесс монтажа винтовых свай с применением специальной техники.

Видео о винтовых сваях под дом

Особенности свайно-винтового фундамента

Винтовые сваи под старый дом

Вкручивание винтовых свай

Плюсы и минусы свайно-винтового фундамента

Делаем свайный фундамент для дома своими руками

Чтобы самостоятельно сконструировать фундамент необходимо определить состояние грунта. От этого будет зависеть длина и расстояние свай. Еще следует рассчитать нагрузку сооружения на сваи и почву.

Для возведения фундамента понадобятся инструменты:

бур;
инструменты для измерения (уровень, рулетка и т. д);
бетономешалка;
емкость для раствора;
совковая, штыковая и породная лопаты;
угловая шлифовальная машина;
кельма;
вибрационная булава;
приспособление для вязки арматурного каркаса;
ножницы для каркаса.

Материалы

цемент, плотность которого составляет от М200;
песок и щебень;
арматура диаметром 12-14 миллиметров;
битумная мостика либо рубероид;
вода;
вязальная проволока.

Бурение скважин

Стержни располагают по периметру построения и фиксируются в проекте планировки фундамента. Параметры определяют исходя из вида грунта и тяжести дома. При подсчетах следует помнить, что ручным буром получиться сделать отверстия диаметром не более 30 сантиметров. Длина штанги буров устанавливается до 5 метров.

Бур располагают так, чтобы усилия в процессе бурения скважин затрачивались по минимуму. В специализированных магазинах можно приобрести аппараты для ручного бурения, которые уширяют нижнюю часть скважины. Благодаря такому агрегату экономятся растраты на бетон.

Если необходимо углубление диаметром до 100 сантиметров, применяют электронные и моторизированные буры. Электрическим буром можно пробурить скважину глубиной до 4 метров.

Исходя из необходимых параметров, на месте скважины лопатой производят углубление около 20 сантиметров. На буре намечают конечную точку бурения, и начинают процесс углубления скважин по часовой стрелке.

Бетонирование

По завершении работ с буром изготавливают орудие для укладывания оголовков углублений. По внутреннему диаметру скважины делают цилиндры из кровельного рубероида. Их длина составляет 25-30 сантиметров. Затем цилиндры вручную вводят в углубления. Приспособление применяют в качестве опалубки и направляющих для заливки бетона.

Ничего страшного если в углублении присутствует вода. Перед бетонированием необходимо откачать воду только в том случае, когда ее количество более четверти глубины скважины.

Следует помнить, что при отказе рубероидного приспособления повлияют на конструкцию фундамента. Бетонное молочко может уйти в грунт. Это приведет к потере прочности фундамента.

После вышеперечисленных работ для увеличения устойчивости столбов понадобиться арматурный каркас. Его делают с помощью вязальной проволоки. Каркас состоит их 3-4 прутов арматуры, которые закреплены горизонтальными связями через каждые 50-60 сантиметров.

Вертикальные прутья должны выступать на 40-60 сантиметров выше заливаемых скважин, чтобы можно было установить ростверк. По окончании соединения каркасных прутьев скважину заливают раствором, уплотняют вибратором.

Далее, переходят к построению ростверки. Их изготавливают из сборных железобетонных или монолитных балок. Ростверки по соотношению поверхности земли разделяют на высокие и низкие. Низкое основание углубляют в землю, а высокое размещают над поверхностью. Для легкого сооружения сечение ленты приравнивается 30(40)х30(40) сантиметров.

Ось сечения ростверки над центром горизонтали свай. Перед заливкой ленты делают опалубку из досок. Далее производится каркас из арматуры, укладывая в обустроенную опалубку на кирпичи, и заливают бетоном. В течение 1-2 месяцев конструкция высыхает и набирает прочность.

Фундамент

Поскольку постройка из древесины имеет небольшой вес, можно заложить облегчённый фундамент

Строительство дома из бруса своими руками стоит начать с возведения фундамента. Поскольку постройка из древесины имеет небольшой вес, можно заложить облегчённый фундамент. Так, вы можете выбрать следующие типы основания:

Если дом будет строиться с подвалом или погребом, то лучше использовать монолитный ленточный фундамент. Для постройки без подвала лучше выполнить мелкозаглублённую ленту.
Также построить дом из бруса можно на свайно-винтовом основании с ростверком. Этот тип конструкции больше подходит для влажных, рыхлых и илистых почв.
Иногда в качестве основания используют столбчатую конструкцию. Столбы делают из бетонных блоков и устанавливают их с шагом 1,5 м.
В некоторых случаях оптимальным вариантом будет монолитный плитный фундамент. В этом случае вам не нужно тратиться на обустройство пола.

Поскольку чаще всего используется ленточный фундамент, рассмотрим последовательность его выполнения подробно:

Дом из бревна или бруса — какой лучше построить?

Прежде всего, выполняется подготовка участка и разметка будущего строения.
Далее под всеми наружными и внутренними несущими стенами копается траншея шириной на 10 см больше, чем толщина стен.
На дне траншеи делается песчано-гравийная подушка высотой 15 см. Песок смачивается водой и трамбуется.
Выполняется монтаж деревянной опалубки.
После этого заливает бетон слоем высотой 5 см.
В опалубку устанавливается арматурный каркас так, чтобы до самой опалубочной конструкции он не приближался более чем на 5 см.
Заливается бетонный раствор и трамбуется.
В процессе застывания бетон увлажняется водой и накрывается плёнкой.
Через 28 дней можно приступать к монтажу стен.
