Каркас
В отличии от Америки, в Скандинавии нет единых правил (строительного кода) регулирующих то, как должен быть реализован сам каркас. Поэтому у конкретной фирмы, каркас может быть весьма специфичным. Но основные элементы выполняются так же как и в американском каркасном строительстве. Основа каркаса, разумеется та же как и в любой другой цивилизованной стране — сухая строганная доска. Деревянный брус используется крайне редко, только для решения каких то узко специфических специфических задач. И то, скорее всего это будет не просто брус а тот же клееный брус или ЛВЛ.
Из интересных особенностей именно финского каркаса можно выделить так называемый «финский ригель». Доска (а чаще всего ЛВЛ брус) врезанный «на ребро» в стойки под верхней обвязкой. Это решение позволяет обходиться без двойной верхней обвязки и оконных «хидеров» которые обязательны к применению в американском каркасном домостроении.
Еще одна особенность от американцев. Далеко не всегда используются сдвоенные и тем более строенные стойки в районе оконных проемов. Вероятно это связано с тем, что в американском каркасе эти доски в основном используются для поддержки того самого «хидера», который в скандинавском варианте заменен на врезанные в стойки ригель.
Фирмы, делающие крупные панели типа оматало (финндомо), юккатало — используют подобие двутавровых балок для стоек, для борьбы с «мостиками холода». Или же комбинированные составные стойки, с «терморазрывом» из материала с низкой теплопроводностью. Такие варианты повторить в кустарных условиях уже сложно. Это решение для промышленного производства.

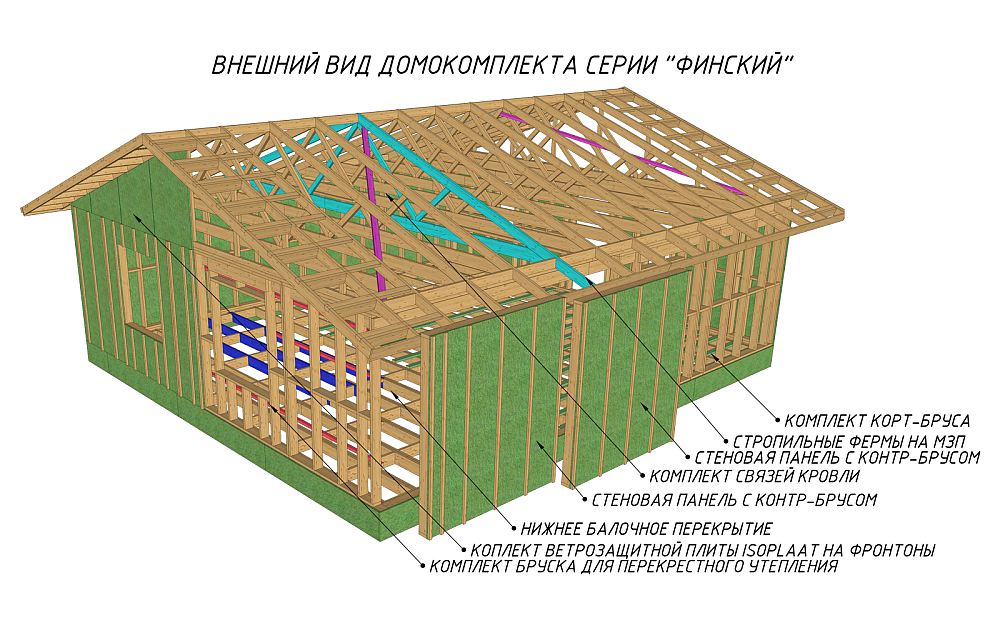

Типичный финский каркас — строганная доска, врезанный ригель по верху стены, одинарные стойки у оконных проемов
Финские дома из каркаса и их особенности
Каркасные финские дома отличаются практичностью и разработаны с целью создания максимального удобства в жилом пространстве. Разработанные в Финляндии проекты домов адаптированы под холодную погоду, поэтому получили широкое распространение на территории России.
Рассмотрим более подробно структуру финских домов и принципы их строительства, чтобы понять их главные особенности.
Часто встречающаяся проблема состоит в том, что возводимые российскими строителями финские дома отличаются по многим показателям от их истинных аналогов. Поэтому зачастую постройка выходит ненадежной и не долговечной. В то время как возведенные по всем правилам финские дома служат долгие десятилетия, обеспечивая своим владельцем тепло и уют.

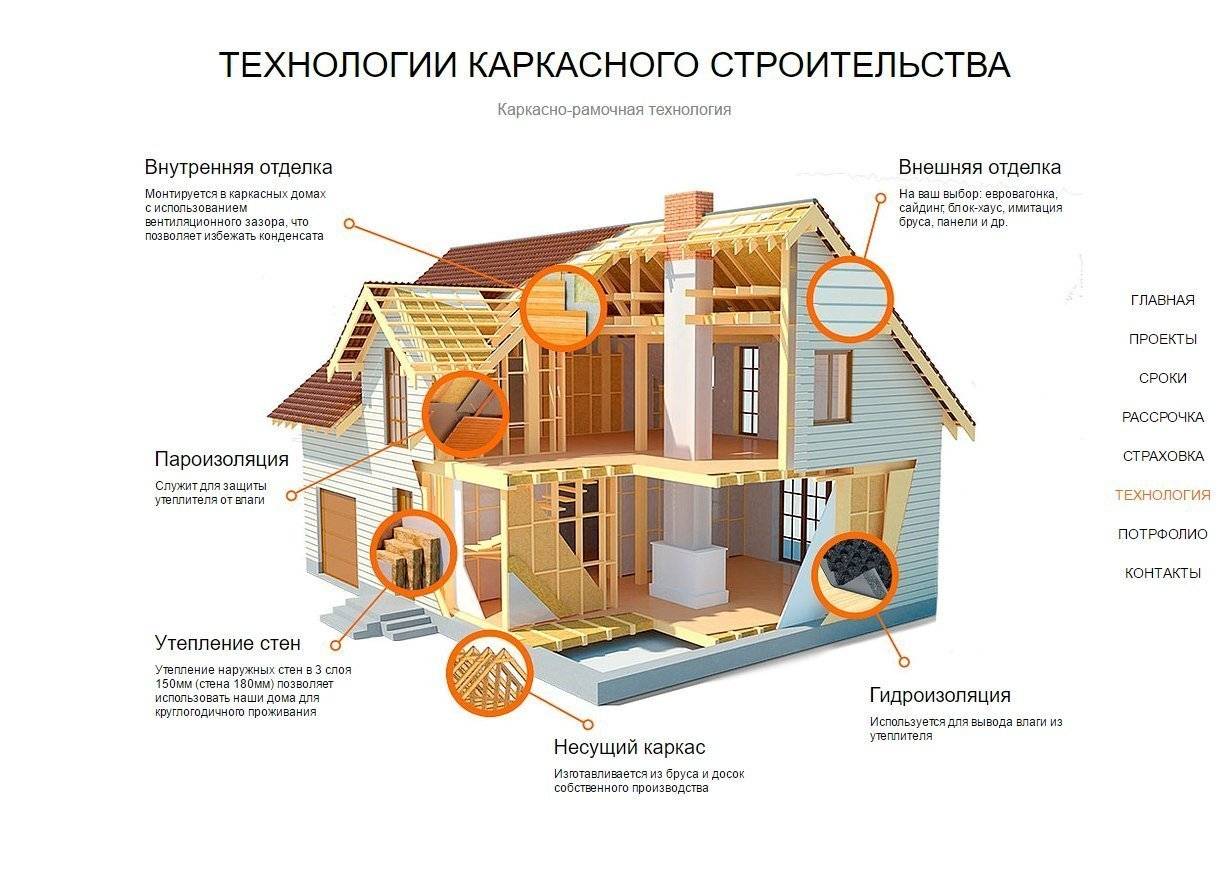

Каркасное строение в свою очередь делится на два вида по технологическим принципам в строительстве. Это финский (или скандинавский) и североамериканский варианты. Североамериканский вид предполагает изготовление панелей прямо на месте строительства. При использовании первого варианта конструкции изготавливаются непосредственно на заводе. Крупногабаритные изготовленные стеновые панели привозят к месту строительства дома, что делает быстрее сам процесс строительства. Изготовление деталей в заводских условиях позволяет лучше подогнать их по размеру друг к другу. Поэтому завершающий монтаж дома станет проще. С завода модули привозят специальным транспортом, на фундамент они помещаются с помощью грузоподъемников (кранов).
Отдельное внимание при каркасном возведении здания уделяется эффективному утеплению модулей. Теплоизоляционный материал толщиной достигает до 250мм и больше. В роли утеплителей применяют теплоизоляционные материалы с натуральным составом
В роли утеплителей применяют теплоизоляционные материалы с натуральным составом.
Крыша здания возводится стропильно-фермовой конструкцией, благодаря этому в помещениях на чердаке можно обустроить дополнительные жилые комнаты.
В качестве обшивки таких домов выступают древесно-волкнистые листы, листы OSB или устойчивый к влаге и предназначенный именно для облицовки гипсокартон. С внутренней стороны каркас оборудован проемами для окон и дверей. Сделанный по финской технологии каркас оснащен ригелями, а для снятия лишней нагрузки с оконных проемов нижняя и верхняя поперечная балка, формирующая проем, укрепляется в середине вертикальными стойками по необходимости.
Конструкция, предусматривающая наличие ригеля, позволяет не устанавливать в нее хидеры и двойную верхнюю обвязку, являющуюся характерной чертой американских каркасов. Иногда хидеры используются в финских проектах каркасного жилья для равномерного распределения нагрузки на проем двери или окна, проем со стороны обвязки и стропильной системы.
Дома, разработанные финнами, характеризуются повышенным уровнем комфорта и рациональностью, так как один из главных их принципов – эффективное использование всего внутреннего пространства.
Преимущества и недостатки технологии
Сегодня каждый пятый стоящий дом в России – каркасный. Остальную часть занимают морально устаревшие кирпичные дома советской застройки или блочные коттеджи.
Каркасная технология это универсальное решение, которое используют для строительства как ультрасовременного коттеджа, так и уютного дачного домика.
Пример проекта финского дачного домика Источник kitchencafe.tk
Экономичность технологии также делает ее привлекательной для возведения производственных помещений и простых небольших бытовых построек.
В целом выделяют следующие преимущества финских домов:
- Стоимость. Построить дом площадью 130 квадратных метров обойдется в 960-990 тысяч рублей. Это на 120 тысяч рублей меньше рыночной стоимости деревянных дачных домов сопоставимой площади, которые останутся на декор и удобства. При этом, дом останется без штампа уже спроектированного, со строгой внутренней планировкой.
- Комфортный микроклимат. Дом по финской технологии не боится резких перепадов температур, влажности выше 50% и ветра. Деревянный брус прочен, не подвержен трещинам, влагонепроницаем и жароустойчив. Тепло и сухость сохраняется круглые сутки, а установка вентиляции и кондиционирования создает внутренний микроклимат.
- Простота возведения. Для строительства не потребуется отдельного подъезда для тяжелой строительной техники, установки специальных инструментов подъема и монтирования материалов.
- Нет сезонных ограничений. В возведении фундамента для дома не используется строительный бетон. Вместо этого закладывают полнотелый кирпич, или бутобетон, которые не ограничены холодными заморозками и половодьем.
Возведению может поменять только сильная буря или дождь, в остальное время, зимой и летом, работы идут своим чередом Источник proftula.ru
Безопасность и надежность. Материалы каркаса не опасаются открытого огня, устойчивы к сейсмической активности и сильным ветрам. Гибкость и большое поперечное сечение материалов спасают, когда кирпичные и обычные не-финские деревянные каркасные сооружения деформируются, разрушаются.
Есть у технологии и недостатки, но с ними достаточно просто справиться:
- Шумоизоляция. Тонкие и природно-деревянные перегородки пропускают звук из соседних комнат и уличной площадки, что неудобно в больших населенных пунктах и товариществах. Решение – удвоение слоя утеплителя между слоями стены и возведение отдельного полотна звукоизоляции.
- Природные вредители. Небольшие насекомые и прочая живность могут заселять пространство между плитами обивки домов, которые наполнены уплотнителем. Мыши и муравьи часто пользуются таким шансом на поселение, но им достаточно просто преградить дорогу, если следить за отсутствием микротрещин и соблюдением технологии строительства. Эта проблема в основном надуманная, так как про мышей в доме слышали задолго до появления новых технологий строительства.
Этапы строительства дома по финской технологии
- Личная препозиция и проектирование. Определение количества и размеров комнат, этажей, тип используемых материалов и предполагаемая нагрузка на костяк, каркас.
- Возведение фундамента. Выделяют минимум двое суток на возведение фундамента для набора необходимой прочности и его стабилизации на грунтовой подушке.
- Начало строительства нулевого яруса каркаса. Деревянные брусья непременно обрабатывают антисептиком и укладывают на гидроизоляционный слой поверх фундамента. На углах дома и пересечении стен брус стыкуется паз в паз, усиляется саморезами и шпильками для повышенной надежности.
- Возведение каркасных стен на земле и их поднятие с помощью лебедки. Крепление с помощью пазов и уголков, установка брусов между стенами. Выкладывание чернового пола, установка полозьев-лагов вдоль поверхности и уплотнение утеплителей между ними. Облицовочные деревянные полотна, плитка будет установлена в последнюю очередь, в финальной части строительства.
Отопление, вентиляция и другие коммуникации
Отопление как правило водяное, через систему теплых полов, заложенных еще на стадии фундамента. Радиаторы могут стоять только на вторых этажах.
Теплоноситель может греться электро котлом или любым другим котлом для водяного отопления. В последнее время так же стало весьма популярно использовать тепловые насосы всех видов. Тем более что их внедрение активно популяризируется на государственном уровне.
В небольших домах и на вторых этажах (вместо радиаторов) так же весьма популярны обычные электроконвекторы.
С водой и канализацией все понятно — тут никаких особенных отличий нет.
Электрическая проводка скрытая, проходит в зазорах с внутренней стороны наружной стены или над потолком. Американский метод с засверливанием стоек и прокладкой проводки в них, обычно делается только в перегородках.
Как и в Америке, чаще всего никакие гофры и прочие защитные «чехлы» для проводки не используются. Хотя это зависит от производителя. Насколько я понимаю, ставка делается на грамотный инженерный расчет электросети дома, со всей нужной автоматикой, качественным проводом и т.п. Размер электрического щитка даже в небольшом финском доме, может поразить неподготовленный разум российского обывателя, привыкшего к «трем пробкам» рядом со счетчиком электроэнергии.
Электро проводка, никаких гофр и т.п.
Что примечательно, не смотря на такой «безалаберный» с точки зрения российского ПУЭ подход, статистика пожаров по причине нарушения электропроводки или поражения электро током — в разы меньше. Так что… не в гофре дело.
Система вентиляции обязательна. Российских маркетологов, спекулирующих на теме «дышащих стен» тут вряд ли поймут. Но реализация вентиляции может быть разная.
Например в максимальном варианте, это полноценная система приточно вытяжной вентиляции с рекуперацией тепла.

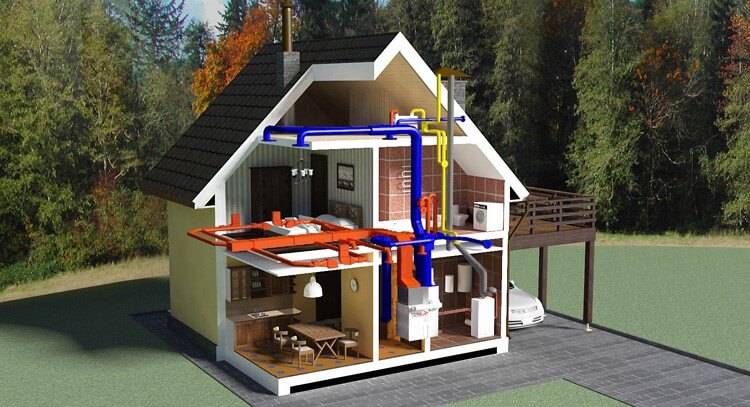

Разводка полноценной системы вентиляции
Но в домах попроще (особенно в норвегии и швеции) встречаются и более бюджетный вариант. Приточные клапана прямо в стенах дома и централизованная механическая вытяжка из зон кухни, санузлов и саун.
Самый простой вариант вентиляции. Приток через «форточки» а вытяжка вентилятором или вытяжной установкой из зоны СУ и кухни
Такой вариант менее энергэффективен, зато гораздо дешевле.
Характеристики домов по финской технологии
Полное представление о финских домах
Возникновение материалов нового поколения и технологий в строительстве выполняют процесс постройки здания жилого фонда быстрым, менее энергозатратным, почти что без отходов, с применением чистых в экологическом плане видов стройматериала.
Основу дома в финском стиле составляет каркас, сделанный из сухой древесины.
Сверху несущего каркаса, в качестве лицевого слоя могут применяться доски обшивочные или защитные плиты, типа изоплат.
Причем, за счёт каркаса, дому не требуется усадка.
Наружную отделку стен делают согласно вкусам заказчика.
Еще одна характерность этого вида строений заключается в том, что в стенках применяют теплоизолятор:
- минвата,
- каменная вата,
- экологические виды теплоизоляторов.
В стенках в качестве пароизоляции применяют строительный картон или специальные материалы. Благодаря подобному многослойному пирогу, стены отлично удерживают в зимний период тепло, а в летний период свежесть.
Дома по финской технологии очень часто приходят на замену брусковых домов, газосиликата, а в дальнейшем с будущим формированием технологий возможно полное вытеснение кирпичных домов и камня.
Классификация финских домов из сэндвич-панелей

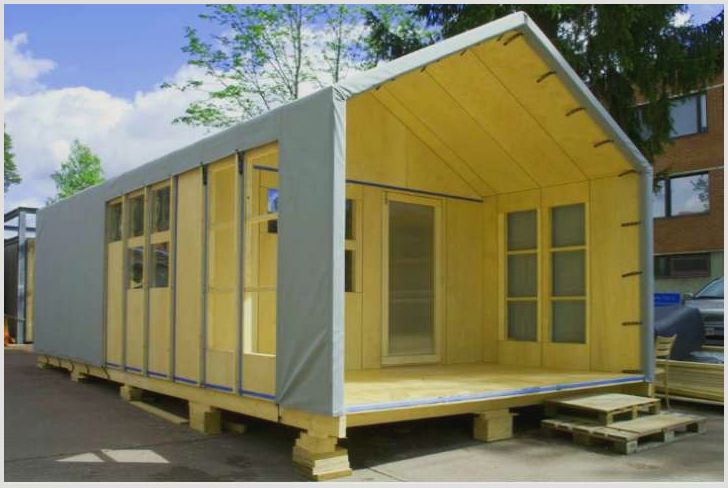

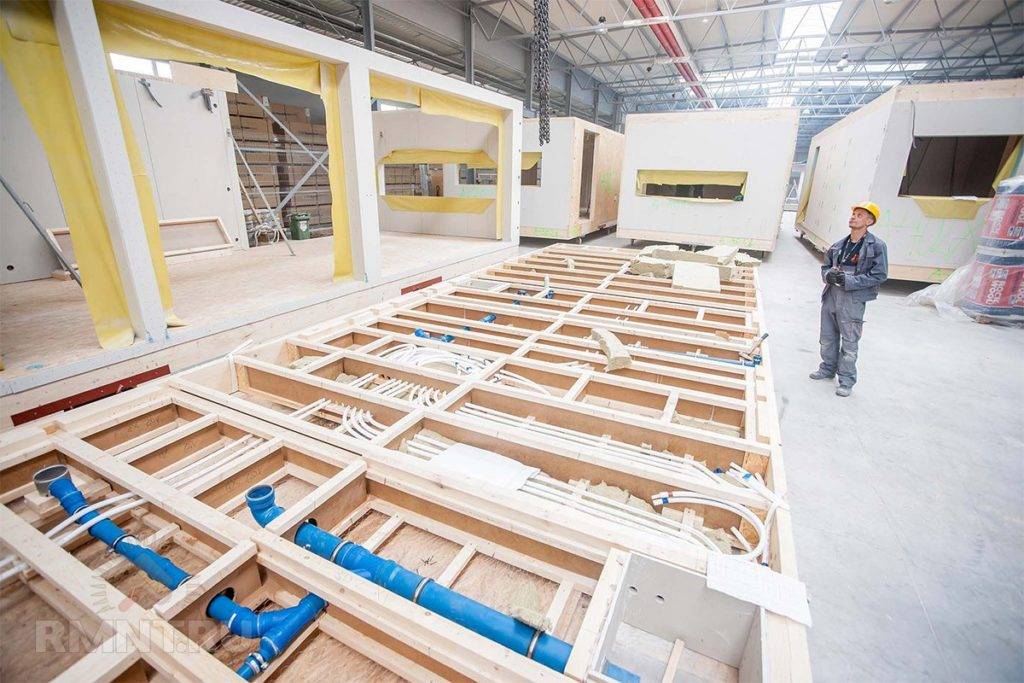

Модульные дома из сэндвич-панелей
Состоят из говоря иначе «модулей», это почти что готовая стенка, как с фасадной стороны, так и с внутренней. Собирается по принципу куба.
Подобный вариант не получил большого распространения в РФ, это прежде, всего связывют с трудностями транспортировки, и однотипностью строений.
Панельные дома из сэндвич-панелей

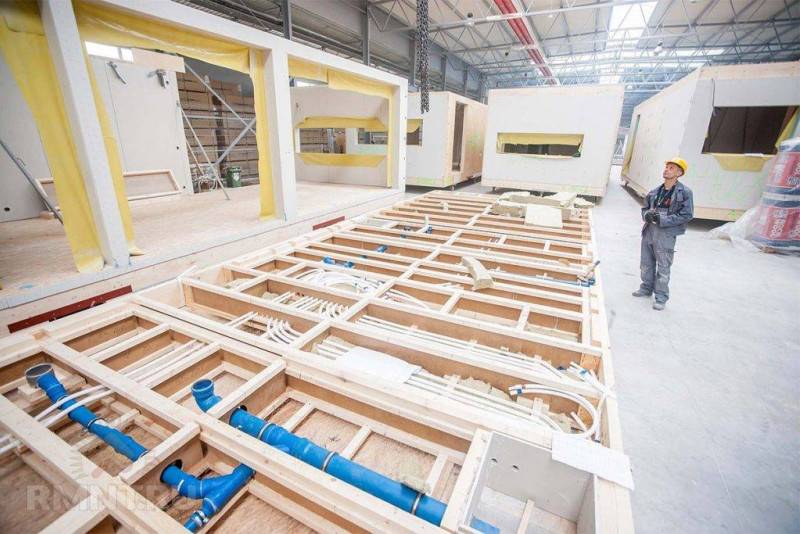

Делаются на предприятии в виде маленьких панелей, без отделки внутри, окон и теплоизолятора.
Перегородки, крыша, перекрытия собираются на месте, из элементов изготовленных согласно документации проекта строительства домов по финской технологии.
Напоминает постройку конструктора, исключительно в действительную величину. Скорость сборки немножко уступает модульным каркасам.
Эксперты советуют не ставить опыты собственными силами с возведением и проектировкой домов по финской технологии, так как данный процесс трудоемок и требует опыта в разработке подобных проектов.
Дома, выстроенные по такой технологии с соблюдением всех технических условий, будут служить очень долго.
Преимущества, и недостатки домов из сэндвич-панелей
Плюсы
К главным положительным качествам домов выстроенных по финской технологии можно отнести:
Быстрота строительства строений, которая не зависит от периода года.
- Полученная конструкция выходит легкой и прочной, для чего не требуется внеочередных затрат.
- Каркасный фундамент не проседает.
- Большое качество тепловой изоляции.
- Одно из важных преимуществ считается то, что отделку внутри можно проводить не зависимо от времени года, и облицовка не просит внеочередных затрат на разравнивание поверхности стен.
- Финский дом прогревается быстро, существенная экономия на отоплении в зимнее время.
- Все материалы, которые применяется во время строительства, в плане экологии неопасны. Дома предназначаются для постоянного проживания.
- Возможность применения свай, в качестве фундамента под дом.
Минусы
Минусов почти что нет, они бывают связанны лишь в случае применения не материалов высокого качества. Так, к примеру, брус клееный обязан быть склеен клеем большого качества на основе воды.
А еще примененная низкокачественная минвата может навредить, т.к. в ее состав входит формальдегидная смола и канцерогенная пыль.
Проекты финских одноэтажных построек
Строительство финских каркасных домов начинается с проектирования. Традиционно проект содержит графическую и описательную части. В графической части представлены схемы и чертежи, которые изображают планировку дома, этажей, комнат. В описательной – предоставляется информация об особенностях строительства, соединении узлов, обустройстве паро-, ветро- и теплоизоляции. А также необходимая информация по прокладыванию инженерных коммуникаций.
Инженерные коммуникации.
В российском варианте каркасные дома по финской технологии получили название домов из СИП или SIP, сэндвич-панелей. Эти панели представляет собой трёхслойную конструкцию из деревянных плит и утеплителя. В качестве облицовочного материала используется ОSB, а в качестве утеплителя – пенопласт различной толщины и плотности. Такая панель – весьма ограниченное воплощение технологии финнов, которое даёт не самый лучший результат.

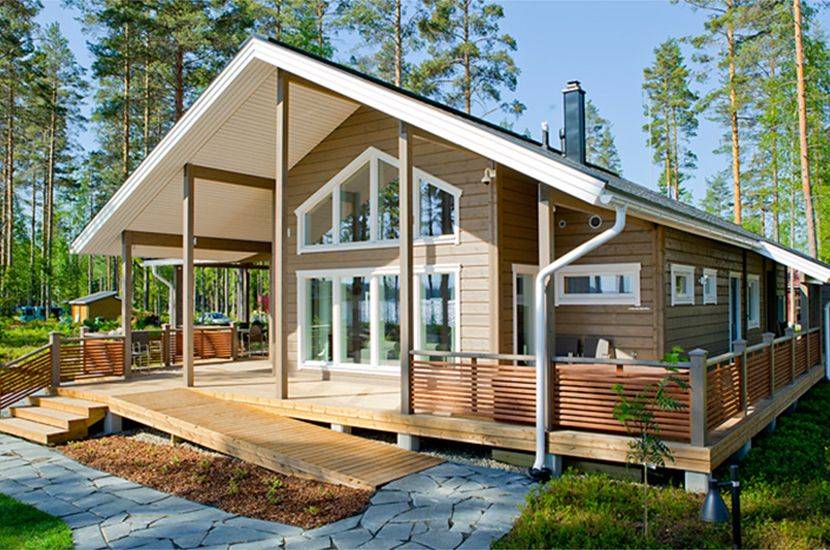

Проекты с панорамным остеклением

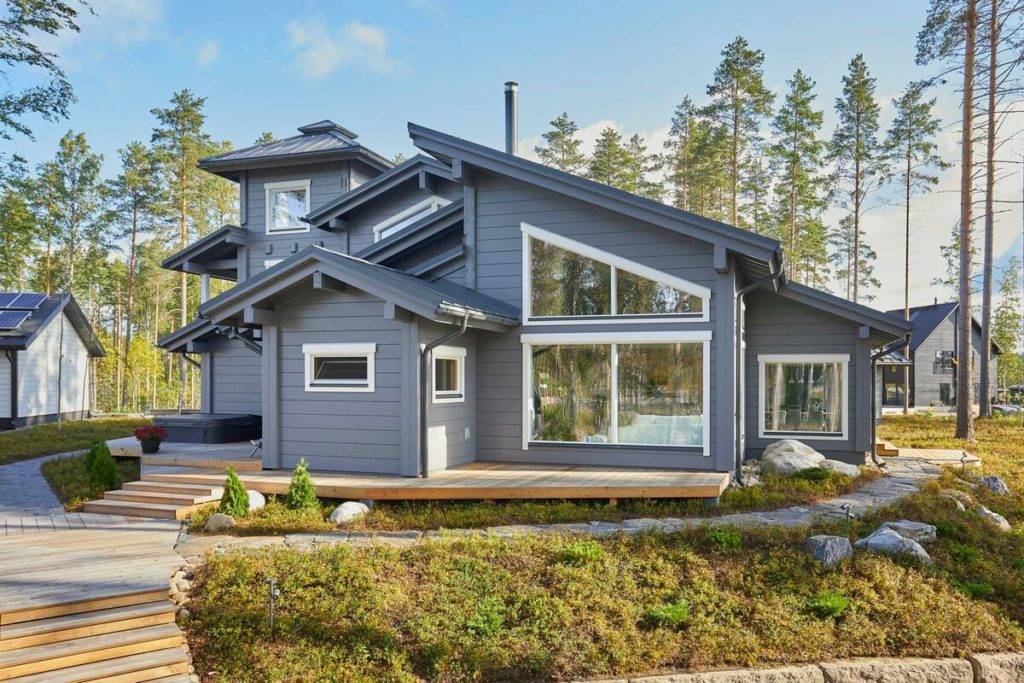

Типичные финские проекты панорамных каркасников с остеклением необходимо адаптировать для строительства в условиях России. Адаптация касается требований действующих ГОСТов и СНиПов, а также традиций российского отдыха.
Панорамное остекление постройки.
Кроме того, в проекте финского каркасного дома может быть указан определённый вид окон и фурнитуры, особенно, если это касается вариантов с панорамным остеклением. В таком случае, адаптация проекта может выразиться в изменении фирмы-производителя окон и подборе другой фурнитуры для остекления.
Финские строения с мансардой
Любые мансарды возводят по каркасному принципу. Даже в домах с кирпичными или литыми бетонными стенами надстройки в виде мансард обустраивают на каркасе. Поэтому выбрать финские каркасные дома и проекты с фото мансард достаточно легко, выбор велик и разнообразен. Можно подобрать любую надстройку – в виде полноценной комнаты на втором этаже или в виде небольшой спальни с окнами в потолке.
Проекты финских построек с террасой
Терраса – традиционное место семейного отдыха и летнего чаепития. Дом с террасой строят на небольшом участке, где нет возможности расположить отдельную зону отдыха на земле рядом с домом. В таком случае, пространство террасы экономит участок внутреннего двора.

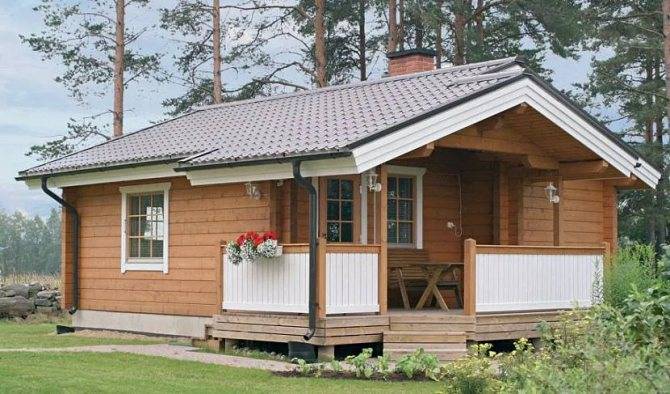

Финский каркасный домик с террасой.
Благодаря возможности переустраивать проект, менять внутреннее расположение простенков, размещение террасы или веранды в доме не потребует смещения капитальных стен. Обустройство террас не потребует больших изменений в строительных документах.

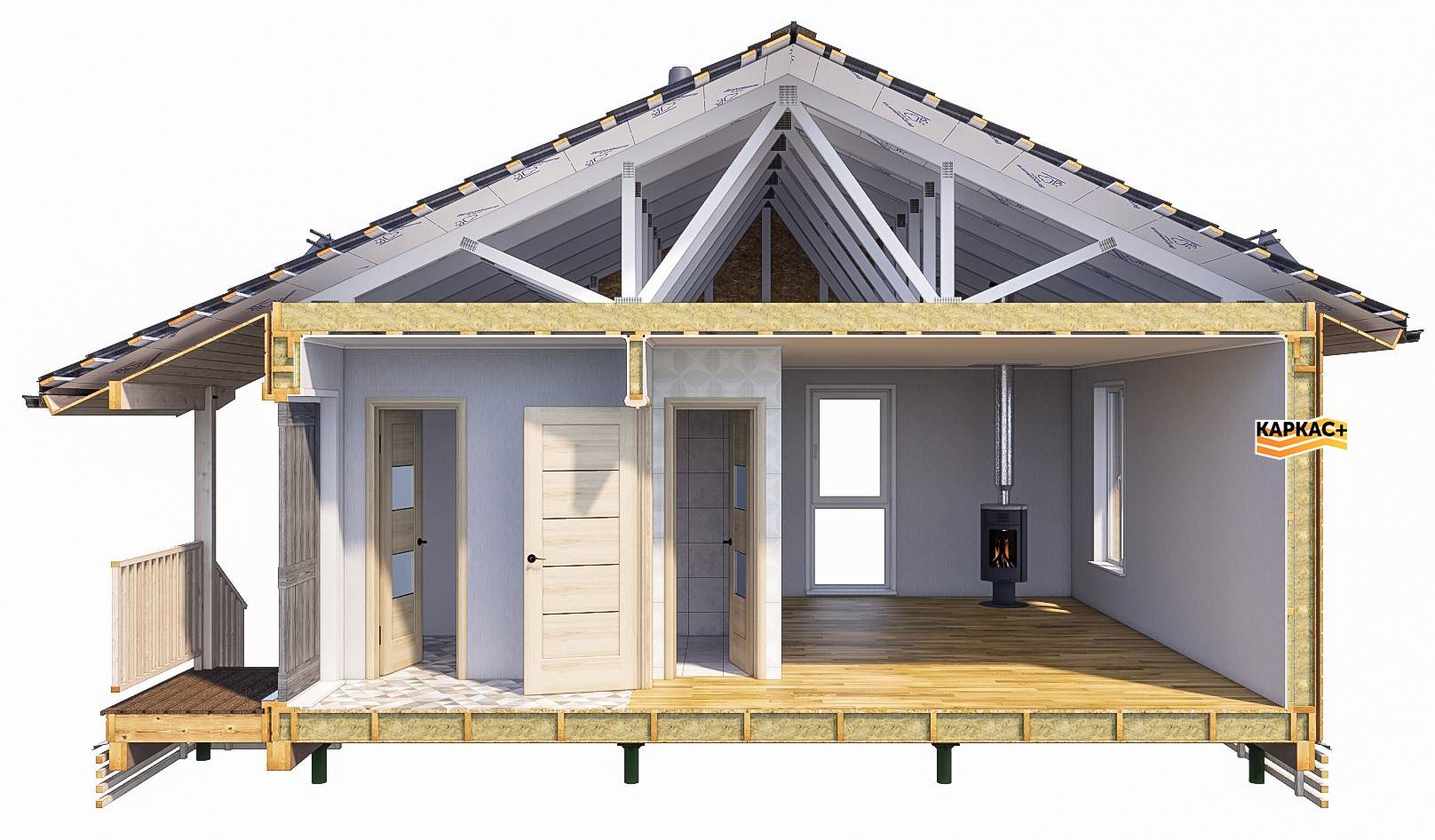

Финские каркасные дома
Финские каркасные дома сочетают в себе эффективность и рационализм. Каркасные дома по финской технологии не только бюджетный в строительстве, но также проекты недороги в эксплуатации. Проживание в каркасном доме позволяет оптимизировать затраты на зимнее отопление. Качественное утепление пола и стен снижает расход энергоносителя на обогрев внутренних помещений.
Каркасно-щитовое строительство по финской технологии на территории России менее популярно, чем строительство по канадской технологии. Поэтому выбрать типичные финские каркасные дома: проекты и цены гораздо сложнее. Кроме того, часто под проектом «финского» домика обнаруживается проект каркасного канадского домика, с отдельным сооружением каркаса и последующим монтажом стеновых материалов. Таким образом, финское строительство в России часто на самом деле является канадской каркасной технологией.
Проекты финских строений
На заметку
Цена каркасных домов доступна. Это один из самых экономичных видов строительства — по деньгам и по затратам сил, времени. Именно фактор экономичности выделяет каркасные дома из целого ряда строительных технологий.
Кроме того, проекты финских одноэтажных каркасных домов могут иметь несколько вариантов внутренней планировки. Это связано с тем, что ряд внутренних стен не несёт капитальных нагрузок, их расположение можно менять без опасений за надёжность и прочность строения. В таком случае финские каркасные дома: проекты, фото, помогут обустраивать большие просторные комнаты. А также варьировать внутреннюю планировку этажа и дома, сдвигать простенки между внутренними жилыми помещениями.
Как построить финские каркасные дома: проекты, фото и цены, все будет зависеть от выбора материалов и от возможностей заказчика. Минимизировать стоимость финского каркасного дома можно, выполняя работы своими руками. Кроме того, оптимизировать затраты можно выбором строительных материалов. К примеру, использовать пенопластовый утеплитель вместо матов из каменной ваты, или обшить дом пластиковым сайдингом вместо деревянных панелей блок-хауса.
Материалы для строительства
Простота конструкции коттеджа по финской технологии заключается в устоявшихся и аналогичных материалах. Каркас сооружается из клееных брусьев, срок службы которых достигает нескольких веков. Их поперечное сечение на 2,5 сантиметра больше стандарта, что дает запас надежности, стоимость невелика, а горючесть и склонность к гниению и потере прочности с течением лет исключена.
После сооружения каркаса, несущей конструкции, начинается этап создания стен и горизонтальных перекрытий. Черновой пол выкладывают листами ОСБ или фанеры на потолках, после чего он становится первым слоем полового покрытия второго этажа. Поперечный каркас сконструирован, чтобы выдерживать нагрузку и сохранять вентиляционный промежуток, что предотвращает гниение чистовых половых досок при высокой влажности.

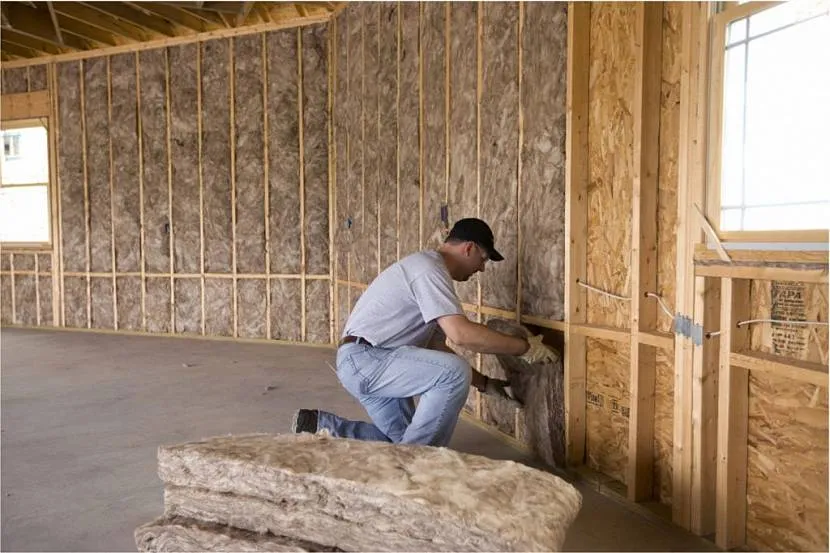

Для теплоизоляции между деревянными плитами стен устанавливают листы гипсокартона и минеральной ваты. При этом щели и зазоры покрывают монтажной пеной, во избежание люфтов и отсутствия сквозняка.
Утепление стен минеральной ватойИсточник pilasebastovce.sk
Кровля монтируется на стропильную систему, элементы которой фиксируются с помощью гвоздей. Для прочности конструкцию скрепляют досками. После этого стропильные ноги укладываются на основание стены, их фиксируют и устанавливают кровлю крыши. Чаще всего это металлочерепица.
Преимущества и недостатки финской технологии строительства
Сборка стен по финской технологии осуществляется на площадке, изготовленной заводским методом
Скандинавская технология строительства каркасных домов продумана и эффективна. Ее особенностью является сборка стен на площадке из деталей, изготовленных в заводских условиях. Затем готовые панели поднимаются вертикально и закрепляются саморезами или гвоздями. Работа не требует привлечения тяжелой техники, достаточно использовать лебедку или усилия нескольких человек.
К преимуществам финской методики относят:
- Уменьшение количества используемого пиломатериала при возведении каркаса. Благодаря продуманной технологии можно отказаться от сдвоенных элементов.
- В строительстве применяются паропроницаемые материалы, обеспечивающий благоприятный климат в помещениях. Для обшивки не берут ОСП-панели, а для утепления пенопласт.
- За счет качественного утепления и минимализации участков для образования мостиков холода конструкция получается энергоэффективной.
- При условии применения при устройстве фундамента бетонных блоков или кирпича вместо бетона жилье можно возводить круглый год.
- Экологичность – при возведении, утеплении и обшивке каркаса используются безопасные материалы. Предпочтение отдается древесине и минеральной теплоизоляции.
- Прочность – технология соединения отдельных элементов каркаса предполагает выпиливание и применение крепежа. Постройка получается надежной и устойчивой к ветровой и сейсмической нагрузке.
- Доступная стоимость – общая смета на каркасный дом ниже, чем на брусовой или кирпичный. К тому строительство можно вести самостоятельно.
Гидроизоляция фундамента битумной мастикой
В качестве внешней отделки финских домов чаще всего применяется блок-хаус или вагонка. Жилища имеют привлекательный внешний вид, хорошо вписываются в любой ландшафт.
Недостатки:
- Пожароопасность деревянной конструкции.
- Низкая стойкость к воздействию насекомых и грызунов. При нарушении технологии монтажа может появиться влага и плесень.
- Недостаточный уровень звукоизоляции.
Скандинавские окна
Окна из металлопластикового профиля, популярные в Германии и у нас, в Скандинавии не прижились.
В основном тут используется следующая конструкция окна
Скандинавские окна
Окно двухрамное, внутренняя рама деревянная, с одинарным стеклопакетом. Наружная, может быть как деревянной так и металлической, с одним стеклом (в более энергоэффективных вариантах, так же деревянная рама и стеклопакет). Сама конструкция окон такова, что обе створки открываются вовнутрь причем единовременно, за что отвечает специальный соединитель со скользящим механизмом.
Это наверное самая «трудноповторимая» часть скандинавского дома. Оригинальные окна в России стоят мягко говоря неприлично дорого. Есть множество вариантов «аналогов» но опять же, или цена ощутимо выше привычного металлопластика или качество хромает, причем на обе ноги.
Методика строительства дома по финской технологии
Фундамент
Как и каждое строительство строений, начнем с фундамента. Все может зависеть от ваших денег, можно выполнить настоящий фундамент с заливкой гидравлического пола с подогревом.
Подойдёт для подобного дома:
- свайный,
- фундамент на ленточной основе,
- теплоизолированная шведская плита (УШП).
Но к данному вопросу необходимо подходить осторожно и тщательно, так как мы строим себе дом на VEKA. Как мы говорили раньше, все детали (блоки) выполняют на предприятии или специализированных фирмах
Как мы говорили раньше, все детали (блоки) выполняют на предприятии или специализированных фирмах.
Для производства щитов, применяют доски с шиповым соединением, что увеличивает прочность и надежность. Все детали покрываются покрытиями с защитным эффектом, для защиты от проявления влаги, температурного перепада, плесени и гниения. При всей отделке материал остается чистым в экологическом плане.
Сборка каркаса
Собираем древесный каркас на фундаменте, который вы подобрали для постройки собственного дома. Основу составляет брус клееный или брус из дерева.
Следующая причина, почему необходимо обращаться к профессионалам, это применение специалистами двутавровых балок, которые эффектно борются с мостиками холода.
Сборка стен
Другой этап, это сборка стен, монтаж перегородок, которые делаются конкретно на площадке. Все детали делают также на предприятии согласно проекту и чертежам.
Перекрытие цокольного этажа, сейчас часто производят из ориентированно стружечных плит. Для начала на перекрытие цокольного этажа кладут базовый пол. Поднимают и собирают стены, для второго этажа.
Сборка крыши
Другой этап сборка крыши. Устанавливают стропильные системы. Все углы прикрепляют при помощи металлических спайдерных крепежей. Выполняют обрешетку, кладут пароизоляцию, гидрозащиту и теплоизоляционный слой, в следствии монтаж кровли.
Финишная отделка
Самый последний этап это финишная отделка как в середине, так и с наружной стороны. Материал для отделки как правило- дерево. Для отделки с внешней стороны может применяться сайдинг, штукатурка.
Если для уличной облицовки применяется дерево, то оно в первую очередь загрунтовуется и прокрашивается.
