Как устроены дождеприемники для ливневой канализации

Виды

Сегодня различают некоторое количество подтипов приемников. Каждый из них имеет свои отличительные черты и характеристики.

ДБ

Такой дождеприемник имеет характерное прямоугольное строение. Обозначение ДБ расшифровывается как «водоприемник большой». Подобные детали используются на участках проезжей части, что расположены на достаточно низком уровне. С ДБ дождеприемниками будет обеспечиваться качественный сток жидкости. Рекомендуемым параметром уклона в данном случае является 0,005.

В соответствии с ГОСТ указанные разновидности водоприемников должны быть изготовлены исключительно из очень прочного и долговечного чугуна с маркировкой не ниже СЧ15.

Данные элементы должны обладать следующими характеристиками:

повышенной прочностью;
долгим сроком службы;
эффективной функциональностью.

В наборе с этими дождевыми приемниками зачастую идут такие детали, как корпус и решетка. Некоторые производители предлагают и варианты, в наборе с которыми решетка не идет – выбор подходящего варианта зависит от предпочтений потребителя.

ДМ

Деталь с такой аббревиатурой – это дождеприемник малый (или магистральный). Благодаря этим вариантам удается собирать поверхностную влагу с улиц, частных дворов, парковых территорий и прочих подобных площадей. Малые приемники характеризуются высокими показателями пропускной способности. Как правило, их используют на участках с низкорасположенными лотками автомагистралей, имеющих пилообразный продольный профиль. Кроме того, к подобным элементам обращаются, если речь идет о местах с высокой транспортной загруженностью, а также территориях, где в стоках присутствует большой процент химических составов.

Такие элементы могут иметь:

круглую;
квадратную;
прямоугольную формы.

ДК

Существуют также и дождевые приемники с аббревиатурой ДК. Расшифровывается указанное обозначение как «дождеприемник круглый». Подобные варианты применяют при возведении мостов, дорог и различных промышленных объектов. В большинстве ситуаций можно встретить ДК приемники из крепкого чугуна.

Также подобные дождеприемники можно часто встретить:

на автомобильных стоянках;
городских автодорогах;
на дворовых территориях возле жилых домов.

Виды канализационных колодцев

Смотровые

На протяжении всего канализационного трубопровода устанавливаются смотровые колодцы. Они предназначены для обслуживания и контроля сетей. Сооружения изготавливают из пластика, кирпича или бетона. В зависимости от назначения выделят несколько типов:

Линейные – устанавливаются на протяженных ровных участках магистрали, через них происходит чистка коммуникаций. Количество колодцев зависит от диаметра труб – для магистрали сечением 50 м – через каждые 35 м, при диаметре 200 мм – на расстоянии в 50 м.
Контрольные – сооружения располагается в точке присоединения дворовой или квартальной сети к центральной канализационной системе.
Промывные – конструкции размещаются на краю канализационной системы. Служат для выполнения прочистки.

Колодцы, меняющие направление сточных вод:

Узловые – применяются в местах соединения нескольких трубопроводов.
Поворотные – сооружаются в местах поворота трубы или присоединения отводящей ветки. Угол отведения должен быть не меньше 900. Эти участки наиболее подвержены засорению, поэтому обеспечение доступа является обязательным условием.

Большинство гидротехнических сооружений изготавливается из бетонных колец. Их диаметр позволяет без труда осуществлять обслуживание трубопровода. А прочная конструкция служит несколько десятилетий. Для небольшой дачной системы коммуникаций в качестве колодце можно устанавливать пластиковые трубы значительного диаметра.

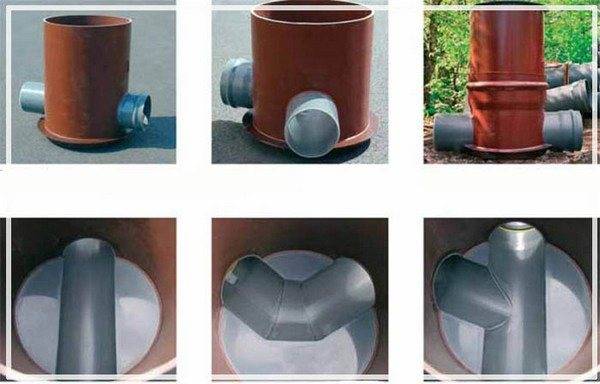

Виды смотровых колодцев

Распределительные

Назначение распределительного колодца – регулировать количество дождевой или талой воды. Он устанавливается на различных объектах:

придомовая территория;
автозаправочная станция;
промышленное предприятие;
мойка;
автомагистраль.

Распределительная конструкция

Гидротехническое сооружение этого типа устанавливается в двух случаях: если организуется отвод лишней воды в водоем и при большом уклоне подводящей трубы. Во втором случае вода попадает в систему с бурным потоком, с которым она не в состоянии справиться. Функция колодца – уменьшить скорость воды. Он представляет собой прочную герметичную емкость с несколькими входными и отводными патрубками. Установка сооружения необходима для нормальной работы ливневой канализации.

Фильтрующие

Поглощающие колодцы используются для отведения воды вглубь почвы. Их строят в ситуации, когда нет возможности вывести влагу другим способом. Конструкция диаметром около 1,5 м и глубиной до 2 м не имеет дна. В нижней части выполняется насыпка фильтрующего слоя:

Сооружения для поглощения и фильтрации воды

Сверху фильтрующая насыпь выстой до 1 м, накрывается геотекстильным полотном, предотвращающим заиливание. Установка такой системы рекомендуется на участках с песчаным грунтом. Его производительность невелика, поэтому суточный объем стоков не должен превышать 1 м 3 .

Перепадные

Если участок, где происходит монтаж коммуникаций, отличается перепадами высоты, то исключается возможность прокладывания прямолинейного трубопровода. Для компенсации разницы высот устанавливают перепадные колодцы канализации. Эти сооружения рассчитаны на применение в самотечных сетях. Их функция – обеспечить регулировку водного потока и изменить его высоту. При возникновении препятствий сточные воды перенаправляются в другие коллекторные системы. Монтаж сооружений необходим в следующих случаях:

Требуется уменьшить глубину расположения входящей магистрали.
В местах пересечения канализационным трубопроводом подземных объектов.
Для снижения риска неконтролируемого повышения или уменьшения скорости движения стоков.
Гидротехническое сооружения является последним в системе, после него происходит сброс жидкости в водоем, при этом выпуск затоплен.

Колодец для изменения высоты потока

Что говорят специалисты

Наличие в нужном месте оптимально выбранного дождеприемника может в разы увеличить общую эффективность всей ливневой канализации

Потому важно тщательно выбрать правильное место его расположения и не торопиться с монтажом. Для того, чтобы можно было избежать лишней головной боли с дренажом зимой и осенью, во избежание промерзания, приемник желательно располагать ниже уровня промерзания грунта

Александр.

Если был выбран недостаточно объемный приемник, то его не стоит эксплуатировать во время сильных ливней, схода снегов и весенних паводков. Лучше вовсе отключить приемник от дренажной системы.

Иван.

Чтобы была возможность охватить как можно большую площадь участка – обеспечить сток дождевой воды и с крыши, и с дорожек и т.д. – следует задуматься об организации линейного типа расположения дождевых приемников. Ведь точечный такой приемник способен собрать влагу лишь с одного места, например, с крыши. Особенно сложного в обустройстве дождеприемников нет, и каждому это сделать по силам. Пожалуй, за исключением тех случаев, когда необходимо смонтировать бетонные или чугунные конструкции. Но в любом случае, всегда есть возможность обратиться к специалистам своего дела и получить квалифицированную помощь от них.

Николай.

Монтаж дренажной системы для отвода грунтовых вод

Дожди, таяние снега весной, высокий уровень грунтовых вод становятся причиной избытка влаги, что доставляет неудобства владельцам загородных домов. Как правило, значительно больше проблем у тех, чьи участки расположены на глинистых и суглинистых почвах, в низине, на склоне, возвышенности. Неблагоприятная ситуация грозит подтоплением подвалов, разрушением фундаментов построек, гибелью посаженных растений.

Избавлением от неприятностей является монтаж дренажной системы. Она призвана осуществлять отвод грунтовых вод, влаги, появившейся в результате обильных дождей, и представляет собой комплекс, в состав которого входят колодцы, располагающиеся по периметру здания либо участка, соединённые между собой посредством труб.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

интенсивность и количество осадков на участке, климатические условия;
площадь ливневой канализации;
рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

самого дождеприемника;
корзины для дождеприемника разного объема;
перегородки – сифона;
внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

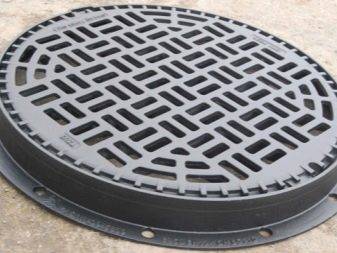

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Стеклопластиковые

Основные их преимущества:

Даже при своих крупных габаритах, диаметре свыше 500 мм и длине 6 и 12 м, стеклопластиковые изделия сравнительно легкие.
Материал этой разновидности труб прочный и надежный, с точки зрения экологии − безупречно чистый, а химической агрессии − совершенно нейтральный.
Продолжительность службы труб из стеклопластика составляет более полувека.

Данные трубы соединяются между собой и с другими фасонными изделиями при помощи двухконусных спецмуфт. На их внутренней стороне проточены канавки для монтажа эластомерных колец-уплотнителей — с каждой стороны по штуке, и одно кольцо располагается в центре. Благодаря такому сопряжению, стык точно зацентрован и надежно герметизирован.

Основные нюансы при укладке труб:

При подготовке канализационной системы важно знать, что трубопровод не обязательно укладывать глубоко. Стандартный вариант, когда он располагается выше трубопроводов общей дренажной системы вокруг постройки или земельного участка.
Несмотря на то, что вероятность разморозки труб для ливневки очень маленькая, специалисты все-таки советуют укладывать их на глубине немного ниже уровня промерзания грунта, который характерен для каждого региона.
Если такие действия по каким-то причинам выполнить невозможно, все трубы нужно утеплить, а слой термоизоляции закрыть полиэтиленовой пленкой во избежание попадания в него влаги от грунтовых вод.
Чтобы система функционировала полноценно, трубы необходимо уложить под углом в соответствующем направлении.
Уклон труб для дождевой канализации, обеспечивающий свободное прохождение сточной жидкости и регулярную ее самоочистку, должен составлять от одного до двух сантиметров на погонный метр трубопровода

Если это правило не соблюдать, то внутренние полости системы будут часто засоряться. Такие неприятные явления случаются в местах соединения труб или угловых поворотов.

Последние данные цен на трубы для ливневки показали, что при проектировании ливневой канализации оптимальным вариантом окажется использование трубы ливневой гофрированной многослойной. По сравнению с аналогичными видами, ее приобретение даст существенную экономию финансов до 30-50%.

Если грамотно просчитать и правильно смонтировать систему трубопроводов для канализации, то в целом вся ливневка будет функционировать без сбоев длительное время.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны. Пластиковый ливневой колодец

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Люки обычно ставят зеленые или черные, хотя есть и красные, и желтые

Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков. Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники. Виды точечных дождеприемников

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку. Линейные дождеприемники или дождевые желоба

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему. Пескоуловители встраиваются в систему

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие. Решетки еще могут быть квадратными — для точечных дождеприемников

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

При устройстве ливневой канализации возле дома лучше использовать пластиковые трубы для наружного применения

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

На протяженных участках нужны точки ревизии — для прочистки возможных засоров в трубах

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

Монтаж поверхностного дренажа

Точечная система

простота монтажа;
высокая пропускная способность;
наличие отсеков для сбора мусора и пескоуловителей облегчает эксплуатацию;
элементы системы малозаметны.

Важно! Выбор конструкции сопряжён с учётом нагрузок. Если система монтируется на территории, по которой будет ездить малогабаритная техника, то надо выбирать изделия с повышенными прочностными характеристиками

Какие элементы понадобятся?

Дренажная труба, предназначенная для отвода воды.
Дренажный колодец поворотного типа.
Дождеприёмники, которые надо разместить на подушках из бетона.

Последовательность работ

Там, где предполагается установка элементов системы, устраиваются приямки. Оставляется запас. Глубина не должна быть слишком маленькой. Ведь нужно ещё сделать бетонную подушку.
Сооружается бетонная подушка (толщина не менее 10 сантиметров).
Устанавливаются дождеприёмники.
Подсоединяются трубы, уложенные под землёй. Их уклон не менее 5 миллиметров на 1 метр.
Укладываются декоративные решётки, которые должны быть на 3-5 миллиметров ниже уровня земли. Если данное условие не соблюдается, глубина корректируется.
Уложенные на дождеприёмник решётки дополнительно ничем не закрепляются. Если возникает необходимость, глубина их установки корректируется. Пустоты между стенками приямков и дождеприёмников заливаются бетоном.

Линейная система

Линейный дренаж имеет отличия от точечного. Форма дождеприёмников другая, протяжённость коммуникаций больше. Монтаж дренажной системы линейного типа целесообразен при отсутствии мест, где собирается значительное количество влаги. Желоба устанавливаются на всём протяжении дренажной линии, соединяются с помощью магистралей, прокладываемых под землёй.

Материалами для изготовления желобов являются полимерный и фибробетон, морозостойкие пластики. Поэтому изделия устойчивы к механическому воздействию, но стоят больше. Ширина и глубина профилей выбирается в зависимости от объёма жидкости, отводимой с территории.

Площадь, с которой отводится вода, велика, ввиду чего перед вводом в канализационную систему либо перед колодцем устанавливаются пескоприёмники, предотвращающие попадание в систему камешков, песка, земли.

Технология

Составляется схема. Расположение элементов дренажа определяется с учётом угла наклона. Целесообразно разработать масштабный план. Это избавит от ненужных трудностей при определении протяжённости желобов и произведении других расчётов.
В местах, где будут сооружены водоотводы, забиваются колышки, натягиваются верёвки.
Копаются траншеи, в которых поместят желоба. Глубина зависит от высоты профиля. Предусматривается запас (10 сантиметров), необходимый для создания подушки из бетона. Ширина углубления на 5-10 сантиметров больше ширины жёлоба. Технология монтажа дренажной системы подразумевает расположение решёток ниже уровня земли (3-5 миллиметров), создание уклона. При необходимости прокладки коммуникаций на заасфальтированном участке используют перфоратор или отбойный молоток.
Трамбуется дно траншеи.
Производится заливка бетонной смеси (толщина слоя 10 сантиметров).
В нижней точке монтируется пескоприёмник. Правильность установки проверяется с помощью уровня.
Осуществляется монтаж желобов. Данный процесс обычно не сопряжён с проблемами. На изделиях имеются стрелки, пазы, позволяющие надёжно соединить элементы конструкции. Для лучшей герметизации нередко используется герметик.
Канализационные колодцы и пескоуловители соединяются с желобами, что делается посредством переходников. Корпус пескоприёмника снабжён заглушками. Пробить отверстие можно с помощью молотка и зубила.
Оценивается качество работ.
Производится заливка бетона. Если используются желоба из пластика, желательно сначала установить декоративные решётки, так как отверстия могут деформироваться под воздействием бетонной смеси.
Засыпается траншея, планируется грунт.
Укладываются решётки.

Монтаж дренажной системы на участке закончен. Далее предстоит прочищать решётки и пескоуловители от мусора. Периодичность зависит от частоты осадков.

Facebook X ВКонтакте

Класс нагрузки	A15	B125	C250
Ширина бетонной обоймы (С), мм	80	100	100
Толщина бетонной обоймы (H), мм	100	100	150
Класс бетона	B25	B25	B25
