Две фазы в розетке: почему индикатор показывает фазу на обоих проводах

В розетке две фазы: поиск причины и способ устранения

Одна из самых распространенных поломок электропроводки в помещении – это появление второй фазы. Когда возникает такой дефект, в квартире пропадает свет. Как устранить поломку самостоятельно? И можно ли предотвратить появление напряжения в двух гнездах штепсельного отверстия?

Почему в розетке могут быть две фазы и насколько это опасно

В основном вторая фаза в розетке появляется из-за обрыва нулевого потенциала. Проблема может возникнуть внутри квартирного щитка или в электроразводке. Также во внутренней проводке может случиться пробой изоляции. Тогда нейтральный провод касается фазового и начинает проводить электричество.

В случаях, когда поломка происходит в распределительном щитке, во всем помещении гаснет свет. Если отключить все устройства и проверить напряжение в гнездах, то оно будет только в одном отверстии. Если же включить хотя бы один прибор, то эффект второй фазы появится снова.

Когда обрыв нулевого потенциала происходит в электроразводке, свет тухнет только в той комнате, за которую отвечает данная распределительная коробка. В остальных помещениях никаких нарушений не будет.

Нередко проблема возникает в зданиях, имеющих далеко не новую проводку с двумя пробками, заменяющими контактные коммутационные аппараты. Нейтральную пробку может выбить, и нулевой провод окажется под напряжением. Это можно предотвратить, заменив старую систему на более современную.

Из-за различного рода повреждений может произойти обрыв нуля прямо в стене. Например, такое может случиться, если хозяин дома вешал полку и зацепил проводку гвоздем.

Если произошла такая поломка, то не стоит сильно переживать. Чаще всего ее можно устранить. Всем подключенным устройствам не грозит никакой опасности. Однако лучше отключить их, тогда вторая фаза в розетках исчезнет. При этом необходимость поиска поломки и ее устранения не отпадает.

Таким образом, любое электрическое устройство может оказаться заряженным. Если дотронуться до него какой-либо частью тела, можно получить сильный удар током.

Как определить при помощи индикатора

Обнаружить наличие напряжения в розетке можно с помощью специальной индикаторной отвертки. После того, как в помещении отключился свет, необходимо проверить с помощью индикатора любую розетку. Яркое мигание отвертки в двух гнездах свидетельствует о появлении второй фазы.

Далее нужно определить, где произошла поломка: внутри квартиры или на внешнем щитке. Для этого необходимо взять любое бытовое устройство и подключить его к ближайшей к щитку розетке. Прибор обязательно должен быть включен. Это необходимо для того, чтобы напряжение перетекло через устройство на нулевой проводник. Вся остальная техника должна быть выключена!

Далее нужно взять индикатор и проверить все розетки в доме. Если проблема наблюдается во всех комнатах, значит, повреждение произошло в щитке.

Что делать, если неисправность проявляется не во всех розетках? Это свидетельствует о том, что поломка произошла внутри квартиры. Для ее выявления необходимо переключить бытовой прибор в другую розетку, за которую отвечает другая распределительная коробка. После этого снова осуществляем проверку. Делать это необходимо до тех пор, пока не станет понятно, на каком участке возник обрыв. Если неисправность возникла не в распределительной коробке, а непосредственно в стене, придется выполнить прозвон данного участка.

Способ устранения проблемы пошагово

После того, как причина неисправности найдена, ее нужно устранить. Для каждого случая способ устранения будет свой.

Если нулевой провод поврежден на вводном автоматическом выключателе, необходимо предпринять следующее:

Отключить вводной автомат.

Зачистить контакты и подтянуть их на клеммах.

Если повреждение в распределительной коробке, необходимо:

Убрать старое соединение.

Соединить провода заново.

Если неисправна линия внутри стены, то проблему можно решить только заменой поврежденного участка. Также бывают случаи, когда самостоятельно устранить поломку невозможно. Например, если произошло смещение фаз. В таком случае, нужно обратиться к высококвалифицированному электрику.

После обнаружения проблемы ее можно решить самостоятельно или обратиться к специалисту. Однако намного проще предотвратить возникновение поломки, своевременно заменив проводку

Также нужно проявлять осторожность, делая мелкие ремонтные работы, чтобы не повредить провода

Почему в розетке две фазы: простое объяснение

Чтобы получить ответ на этот вопрос, стоит немного разобраться в том, как в наши квартиры приходит электричество. От основной электрической магистрали к подстанции многоэтажек подходит четыре провода: ноль и три фазы – это трехфазная сеть с напряжением 380 вольт. Затем фазы разделяются в разные стороны двора. В каждый распределительный щиток подъезда приходит по одной фазе и еще один нулевой провод. Это однофазная сеть и в ней напряжение 220 Вольт. От распределительного подъездного щита в квартиры приходит 2 провода (в новостройках добавляется еще один провод – заземление).

Рассмотрим ситуацию, когда мы захотели повесить полочку в комнате на стену, подключили дрель и начали стену сверлить. Вдруг автомат на щитке выбивает, свет в квартире гаснет и дрель перестает работать. Однако, при помощи индикаторной отвертки, мы установили, что в розетке присутствует две фазы. Вероятнее всего, при сверлении мы задели сверлом проводку, и тем самым нам удалось замкнуть 2 провода, что вызвало короткое замыкание и срабатывание автоматов. Таким образом, мы получили одноименную фазу у себя в квартире. Для устранения этой неисправности необходимо обесточить квартиру, обследовать то место, где проводилось сверление и соединить разорванный провод. В частных секторах, где линии электропередач расположены на столбах, возможно замыкание одной из фаз на нулевой провод при их соприкосновении. В этом случае в домах могут появиться две разноименные фазы и это может привести к выходу из строя бытовой техники.

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь две фазы определяются индикатором сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Конструкция индикаторной отвертки

Устройства, изготовленные в советское время, имели одинаковую конструкцию и принцип действия. В наше время существует несколько видов таких приборов. Несмотря на это, если электромонтёр знает, как найти фазу и ноль индикаторной отверткой старой конструкции, он легко может это сделать более современным инструментом.

Важно! Все индикаторные отвёртки предназначены для измерений в сетях до 1кВ

Простейший инструмент с неоновой лампочкой

Это самые простые приборы, известные с середины ХХ века. Индикатор состоит из следующих деталей:

Пластмассовый корпус со стальным жалом, имеющим форму отвёртки. Это позволяет использовать прибор не только для поиска фазы, но и в качестве обычной отвёртки.
Токоограничивающий резистор сопротивлением 1-2МОм. Его величина не только предохраняет неоновую лампу от сгорания, но и позволяет замыкать цепь через тело человека.
Неоновая индикаторная лампочка. Её свечение указывает на наличие напряжения в проверяемом проводнике.
Пружина. Прижимает все детали друг к другу и обеспечивает надёжный контакт между ними.
Контактная пластина. Может иметь форму кольца или площадки. Во время измерений необходимо дотрагиваться до пластины голой рукой.

Величина тока, протекающего при измерении через инструмент, очень мала и не ощущается руками, но при этом является достаточной для свечения индикатора. Напряжение срабатывания определяется типом лампы и составляет 60-90В.

Индикатор со светодиодом и батарейкой

На смену неоновым индикаторам приходят более современные устройства со светодиодом и питанием от встроенной батарейки. Правила проведения измерений аналогичны отвёрткам с неонкой, но вместо резистора и лампочки внутри находятся биполярный транзистор, батарейка и светодиод.

Информация! Некоторые модели индикаторов позволяют не только определять фазный провод, но и находить его в стене на глубине до 1,5мм.

Умные отвертки электронного типа

Кроме простых устройств, показывающих результат измерений наличием или отсутствием свечения, есть более сложные приборы, имеющие название «мини-мультиметр». Эти аппараты показывают результат на ЖК-дисплее или свечением нескольких светодиодов разного цвета.

Как правильно и безопасно подключать лампы

Регулярно в этих самых интернетах

возникают вопросы, куда должна подходить фаза при подключении светильников.Ответ один: фаза подходит всегда и только к выключателю!

Лампочки меняются намного чаще, и отключенный выключатель надёжно изолирует опасный для жизни потенциал от люстр и других светильников.
Замену часто производят совершенно не понимающие в электрике люди.
При замене бывает необходимо протянуть контакты патрона, или поджать пружинку.
Намного безопаснее пройдёт и замена самой люстры на новую.

Во всех этих случаях, если вы не забыли отключить выключатель, то и запланированные и нежданные манипуляции со светильниками будут относительно безопасны.

Возможные последствия и опасность появления двух фаз

Две фазы в розетке дают нулевую разность потенциалов

Когда в той или иной розетке сразу 2 фазы, необходимо в первую очередь побеспокоиться о том, чем это грозит пользующимся ей людям. Такое положение недопустимо по следующим причинам:

Разность потенциалов между клеммами розетки будет равна 220-220=0 Вольт.
Пропадет напряжение, подключенные бытовые приборы не будут работать.
Появляется опасность, объясняемая пропаданием цепи защитного заземления, которое в старых домах действует через земляную жилу (из-за отсутствия местного контура).

В данном случае о какой-либо защите говорить вообще не приходится, последствия могут оказаться неприемлемыми для людей. Несведущий электрик, считая, что касается нулевого провода (в изоляции синего цвета) может оказаться под высоким напряжением. Поэтому в нормативной документации предписывается при разборке установочных изделий обязательно проверять посредством индикатора отсутствие фазы на обеих клеммах.

Как искать обрыв нуля в квартире: 2 методики

Поиск неисправности можно вести:

безопасно прозвонкой — на полностью обесточенной электропроводке;
под напряжением, что требует навыков электромонтера хотя бы третьей группы по ТБ.

Как вызвонить электрическую схему проводки быстро и безопасно за 3 этапа

Этап №1. Отключить вводные коммутационные аппараты и проверить отсутствие напряжения

Если со снятием питания автоматическим выключателем или предохранителями обычно вопросов не возникает, то на проверку отсутствия напряжения многие электрики внимания не обращают, а зря.

Достаточно одной секунды, чтобы ткнуть индикатор в контрольную точку. Это избавит от попадания под напряжение из-за:

залипания контакта выключателя;
отключения не того участка цепи;
наличия «хомутов» в схеме;
других ошибок.

Этап №2. Общая прозвонка цепи

Цифровой мультиметр переводится в режим прозвонки или омметра для замера омических сопротивлений. Берем любой длинный изолированный провод. Один конец его подключается на отключенную шинку нуля. Второй — садится на клемму прибора.

Вторым щупом омметра проходят по всем гнездам розеток. На одном из них должна создаться электрическая цепь, когда прибор покажет маленькое сопротивление провода (нормальное состояние цепи нуля), а на втором будет большое — ∞ (отсутствие электрического контакта фазы с потенциалом нулевой шины). Это нормально.

Когда показания мультиметра будут иные, необходимо искать неисправность дальше. Оборванную цепь нуля мультиметр покажет высоким сопротивлением в обоих гнездах.

Правильность подключения нулевой шины нужно проверить двумя последовательными действиями после ее включения: Измерением напряжения между ее потенциалом и землей, взятом на контуре заземления или, в крайнем случае, на водопроводе, батарее отопления (допустим перепад несколько вольт из-за плохих контактов нестандартных заземлителей). Последующей проверкой омметром, который должен показать короткое замыкание.

Этап №3. Поиск неисправностей в розеточном блоке и распределительной коробке

Когда омметр показал обрыв цепи между контактом розетки и нулевой шинкой, то весь этот участок необходимо делить на отрезки, а затем поэтапно вызванивать каждый.

Для начала удобнее снять корпус с розетки, осмотреть и проверить состояние контакта на подходящем проводе. Затем ищется распределительная коробка, вскрывается, определяется узел сборки нуля (обычно самый толстый) и с него снимается изоляция.

От этого места вызванивается цепь в две стороны: к розетке и на нулевую шинку. В одном из направлений будет обрыв. Его и следует дальше обследовать. Если оборвана жила провода, то ее нужно заменить при наличии резерва.

Однако обнаруженное повреждение провода может проявиться еще раз. Поэтому лучше заменить весь отрезок кабеля на этом участке. Его просто крепят за один конец старого и, вытягивая поврежденный кусок, одновременно затягивают новый.

Поиск обрыва нуля под напряжением: подробная инструкция

Проверка наличия напряжения емкостным индикатором показывает только наличие фазы. Она не определяет величину разницы потенциалов, то есть напряжения. В этом и состоит основная ошибка.

Технологию поиска неисправности следует расширить и работать вольтметром. Сейчас эта функция имеется во всех современных цифровых мультиметрах и старых стрелочных тестерах.

Работа с вольтметром относится к опасной. Она требует соблюдения мер безопасности. Можно попасть под напряжение.

В принципе эта работа уже частично сделана. Остается только отключить полностью все потребители, освободив розетки от вставленных вилок. Заодно переведите все выключатели освещения в положение «Откл». Это облегчит поиск неисправности, упростит анализ.

Затем емкостным индикатором напряжения внимательно проверяем все гнезда розеток и записываем те, которые вызвали сомнения.

Берем вольтметр, замеряем им напряжение во всех розетках, сравниваем показания.

На исправных розетках будет показан результат действующего напряжения бытовой сети (порядка 220 вольт), а на поврежденных — ноль. С ними и придется разбираться дальше.

Можно, конечно, разбирать участки цепи на отрезки и замерять места, куда не доходит напряжение. Но, домашнему мастеру я рекомендую не идти этим путем, а просто отключить вводной автомат и вызванивать схему по вышеприведенной технологии. Это намного безопаснее.

После устранения неисправности неопытные электрики в спешке могут создать короткое замыкание подачей напряжения на отремонтированный участок с оставленными закоротками или перемычками. Перед включением автомата проверяйте отсутствие КЗ прозвонкой цепи.

Устранение проблемы

Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.

Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления. Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене

Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.

Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно проводить монтаж электропроводки, основные правила

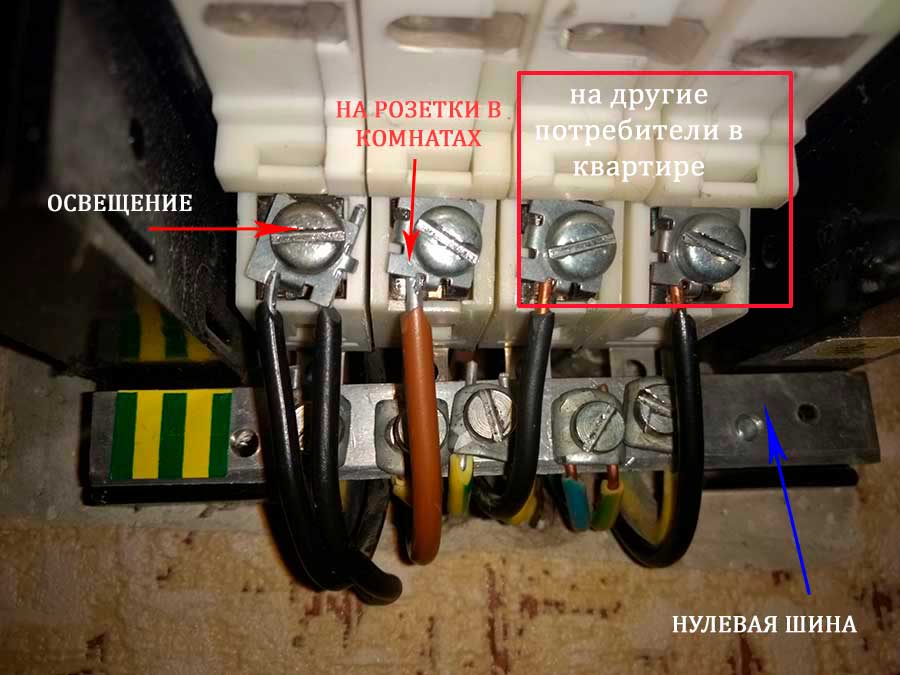

Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.

Как правило, каждый пакетник отвечает за отдельную линию, идущую на:

Розетки в комнатах;
Освещение в комнатах и коридоре;
Бойлер;
Электродуховку (не менее 16А);
Освещение в ванной, туалете, на кухне:
Розетки в коридоре, ванной и на кухне.

Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.

Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.

Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.

Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.

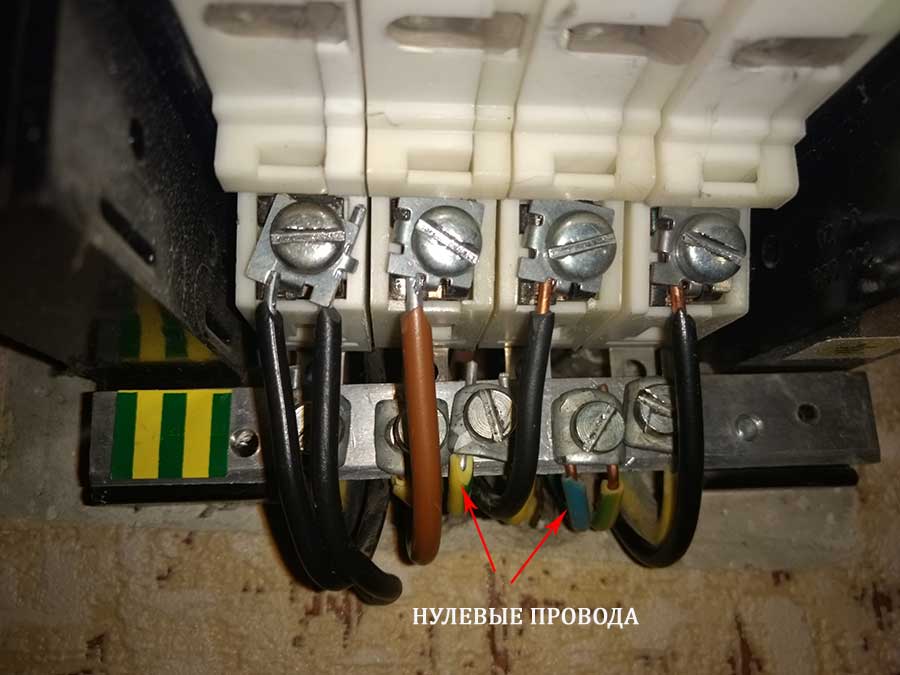

Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.

Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.

В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.

Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.

Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?

В нашем случае выход был найден следующий:

От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: В чем разница между заземлением и занулением

Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.

Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.

Обрыв нуля на входе или внутри распределительной коробки

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.

На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет. Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

Обрыв нуля на входе или внутри распределительной коробки.

Совет. Если провод медный, то скрутку желательно пропаять.

Подведение итогов

При неисправностях проводки вызванных локальным исчезновением нуля в электрическом щите или на внутренних линиях проводки неисправность может быть устранена самостоятельно. Наличие напряжения на неисправной розетке следует проверять индикатором, если его лампочка горит на каждом контакте, то, скорее всего, пропал ноль. Чтобы убедиться в этом, достаточно измерить напряжение между нулем и фазой штепсельного разъема.

В старых системах TN-C, где для разводки используются только 2 провода, отсутствует заземление проводки, поэтому подобные аварии могут представлять серьезную угрозу для жизни.
