Изготовление деревянной двери

Изготовление деревянных дверей

Начните с подготовки необходимых приспособлений и материалов.

Лицевая сторона

Обратная сторона двери

Набор для работы

1. Ручной фрезер.
2. Ручная циркулярная пила.
3. Болгарка с шлифовальным кругом. Вместо болгарки можете использовать дрель со специальной шлифовальной насадкой.
4. Шуруповерт или электродрель.
5. Молоток.
6. Стамески.
7. Отвертки.
8. Киянка.
9. Измерительные инструменты.
10. Доска 4х10 см либо 4х15 см. Лучший вариант – струганая сухая доска. На изготовление одного стандартного полотна уходит порядка 6 м доски, но рекомендуется купить материал с небольшим запасом.
11. ЛДСП. Желательно, чтобы этот материал максимально четко соответствовал цвету будущей двери.
12. Клей ПВА.
13. Конфирматы.
14. Лакокрасочные материалы на выбор.

Руководство по изготовлению

Изготовление деревянной двери

Типы филенок для деревянных дверей

Схема расположения деталей двери

Подготовьте доски для создания обрамления. Тщательно отполируйте материал при помощи болгарки со шлифовальным кругом либо же электродрели с соответствующей насадкой. В полировке нуждаются широкие поверхности досок. Обработку торцов можно не выполнять, они будут сформированы на этапе фрезерования.

Изготовление деревянной двери

Изготовление деревянной двери

Изготовление деревянной двери

Изготовление деревянной двери

Изготовление деревянной двери

Каркас

Изготовление деревянной двери

Каркас

Каркас

Приступайте к фрезеровке. На этом этапе вам понадобится специальный ручной инструмент с набором фрез.

Немного скруглите углы досок. Затем при помощи соответствующей фрезы сделайте на одном из длинных торцов паз. Длина паза – на весь торец, ширина – в соответствии с толщиной ЛДСП (в большинстве случаев она составляет 1,6 см), оптимальная глубина – 1,5-2 см.

Паз должен находиться строго по центру торца.

Схема изготовления дверей

Схема изготовления дверей

Приступайте к подрезке торцов досок. В этом вам поможет дисковая пила. Срежьте концы всех досок под 45 градусов.

При этом длина вертикальных досок должна составлять 2 м (стандарт). Ширина обычно выдерживается в пределах 70-80 см.

Приступайте к раскрою ЛДСП. При желании можете сразу купить материал в размер и избежать раскроя.

Для определения нужной длины вставки из рассматриваемого материала используйте формулу, в соответствии с которой от ширины дверного полотна отнимается двойная ширина подготовленной доски, а затем к полученному значению прибавляется двойная глубина созданного паза.

Изготовление филенок

Установка филенок

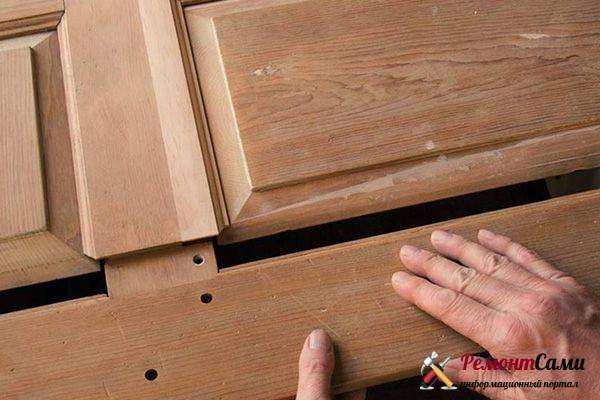

Выполните предварительную сборку двери. Для этого набейте доски на ЛДСП. Убедитесь в правильности расположения каждой доски, отсутствии зазоров и прочих дефектов, а затем установите конфирматы.

Для установки конфирматов необходимо предварительно сделать отверстия снизу и сверху полотна двери.

Сделайте необходимые отверстия и углубления для установки навесов (петель), ручек и глазAа (если изготавливается входная дверь).

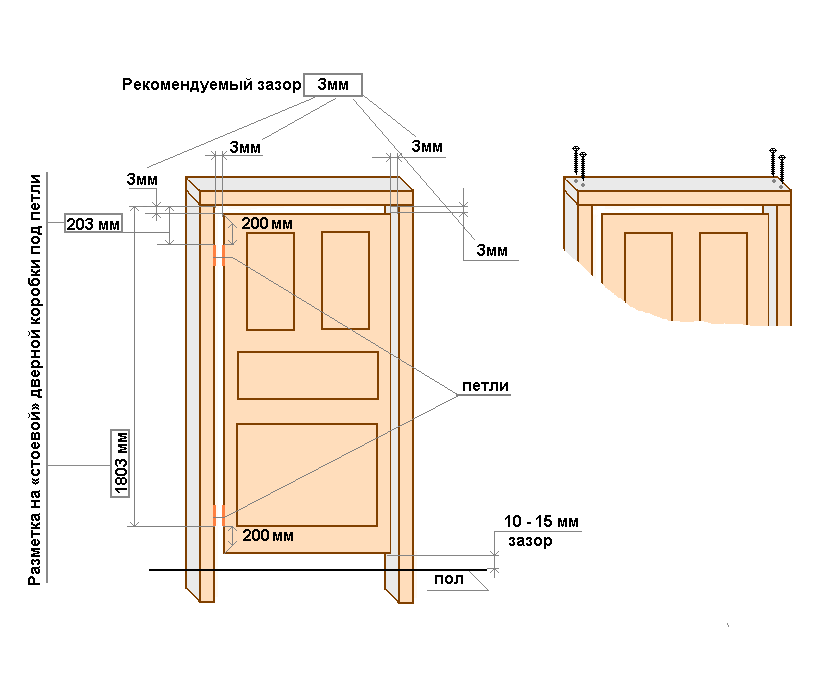

Схема сборки деревянной межкомнатной двери

Наличники дверные

Декорирование двери

Вариантов отделки очень много

Опытным хозяевам рекомендуется обратить внимание на отделку путем шпонирования либо ламинирования. При отсутствии нужных навыков будет достаточно попросту покрасить дверь

Для максимально качественного выполнения малярных работ используйте пульверизатор и компрессор. При их отсутствии можете попробовать обойтись простыми ручными малярными инструментами, но на такую работу уйдет гораздо больше сил и времени.

Покраска двери

Дверь прошла шлифовку и в дополнительной подготовке перед покраской не нуждается. Лакокрасочные составы выбирайте на свое усмотрение. Количество слоев краски также определяйте индивидуально в соответствии с требуемым оттенком и необходимой глубиной цвета. В завершение дверь рекомендуется покрыть лаком.

На этом самодельная деревянная дверь готова. Остается лишь смонтировать необходимую фурнитуру и установить дверь в подготовленный проем.

По такой технологии изготавливаются не только глухие полотна, но и двери со стеклянными вставками. Подготовка мест для вставок сводится к созданию в листе ЛДСП соответствующих отверстий. Стекла фиксируются при помощи декоративных четвертей, предварительно окрашенных под цвет основного полотна.

Входные деревянные двери также изготавливаются в аналогичном порядке, но вместо вставки из ЛДСП обычно применяется прочный каркас, обшивка выполняется с использованием более подходящих для такого мероприятия материалов (шпона, фанеры и пр.), а пространство между рейками каркаса заполняется утеплителем с хорошими шумоизоляционными свойствами.

Монтаж своими руками

Чтобы выполнить монтаж своими руками, потребуется подготовить такие инструменты:

• линейка и карандаш;
• строительный уровень;
• дрель;
• электролобзик;
• монтажный клей или саморезы;
• коронки соответствующего диаметра для дрели;
• стамески;
• наждачная бумага;
• отвертка.

Поскольку изделие предельно простое по своей конструкции, нет необходимости использовать какой-то специальный инструмент. Чтобы выполнить установку, нужно произвести действия в таком порядке:

1. Замерить кольца или решетку. Снимать размеры следует по внутренней части, которая будет вставляться в дверь.
2. Размечают полотно. С каждой стороны желательно добавить 1-2 мм, чтобы изделие легко входило в паз.
3. С помощью дрели в полотне просверливаются отверстия. Если устанавливается прямоугольная решетка, делают отверстия в углах. Потом по линии вырезают полотно электролобзиком. Когда устройство имеет продолговатую форму, проем следует выбрать в двери с помощью стамески.
4. Места срезов зачищают наждачной бумагой, а затем покрывают лаком.
5. Кольца фиксируют с помощью клея, который можно купить в любом строительном магазине. Также используют ПВА. Устанавливать их нужно точно по уровню, поскольку после застывания клея будет сложно произвести коррекцию.

Простота изделий и монтажа позволяют выполнить установку самостоятельно. Главное, правильно подобрать решетку, чтобы она гармонично вписывалась в дизайн помещения.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

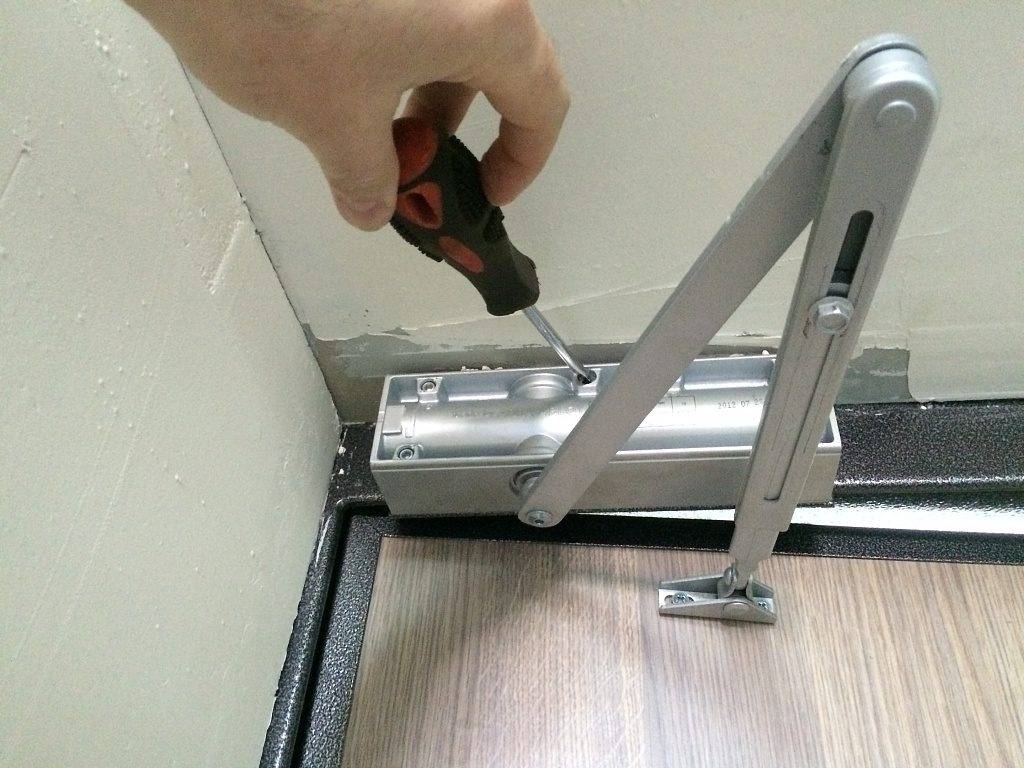

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Критерии выбора оконных клапанов вентиляции

Для эффективной работы заслонки приточного воздуха на пластиковых окнах необходима универсальность устройства. Для определения класса вентиляционных клапанов существуют следующие критические особенности:

Обеспечьте необходимые параметры воздухообмена: Клапан должен работать с внешней подачей воздуха не менее 30 м3 /ч (на 1 человека). Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот индикатор установлен на 30-35 дБ. Специфика зимней эксплуатации: этот параметр зависит от материала конструкции клапана, разницы внешних и внутренних температур, параметров потока воздуха

Для эффективной работы вентиляционной арматуры и предотвращения обледенения важно поддерживать высокое качество теплоизоляции конструкции арматуры и использовать так называемую “тепловую распорку” из пластика между внешней и внутренней поверхностью ее металлического корпуса. Тип регулирования: возможна установка приточной заслонки для пластиковых окон с автоматической, ручной и смешанной регулировкой (тандем двух предыдущих типов)

Месторасположение клапана: Возможны варианты монтажа на окнах и стенах. Монтаж на стену значительно увеличивает стоимость пробивки отверстия в ограждающей конструкции здания и нарушает внешний вид фасада за счет появления посторонних элементов. Оконная версия более экономична, проста и незаметна. Способ установки: установка на существующее пластиковое окно с изолированным стеклом или замена окна на стеклопакет с изолированным стеклом нового меньшего размера.

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

• Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
• Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
• Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

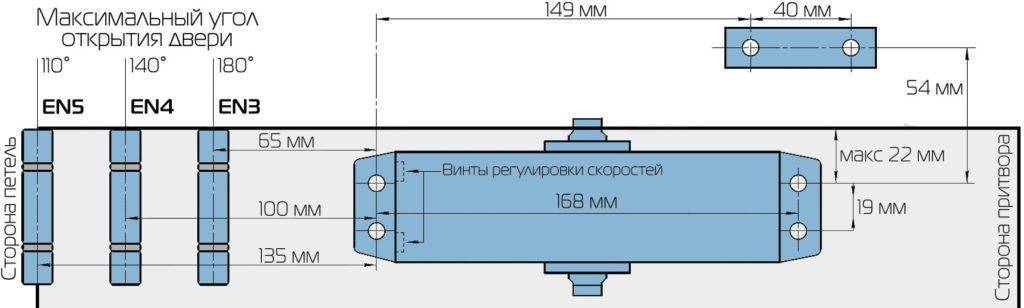

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

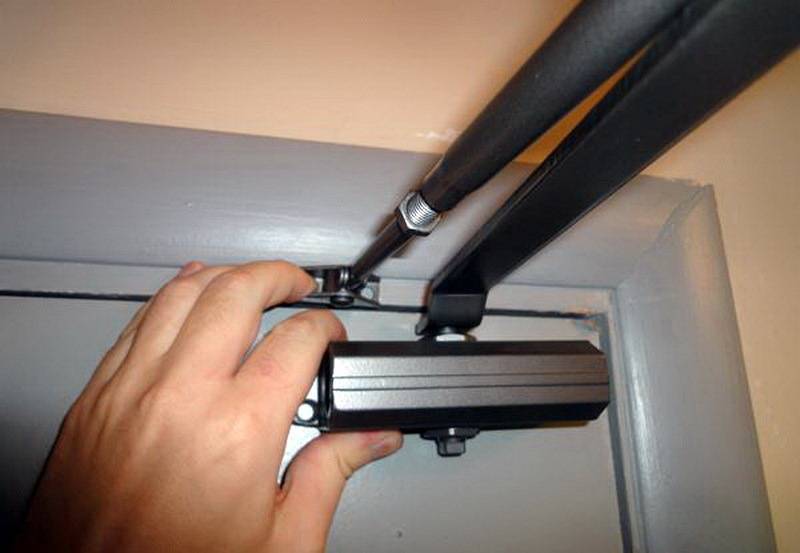

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

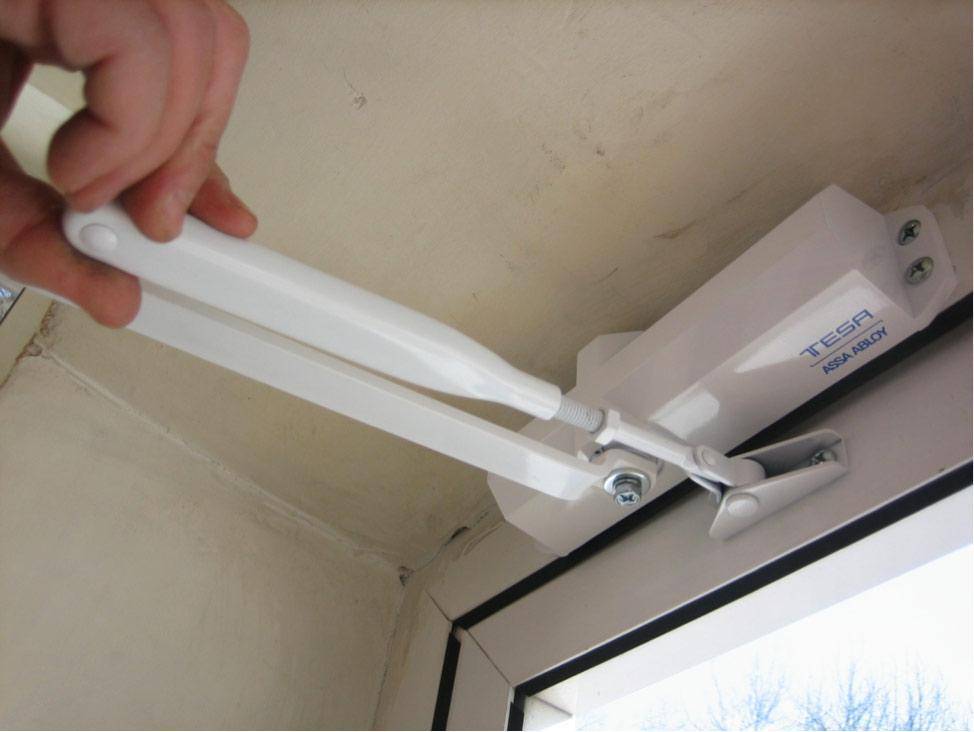

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Варианты устройства вентиляции в двери ванной комнаты

Есть довольно много вариантов для вентилируемых дверей в ванной комнате. Их характеристики зависят, прежде всего, от материала, из которого изготовлено дверное полотно:

• Матовое стекло. Самим установить решетку в такую дверь невозможно, а готовых вариантов практически нет. Единственный способ обеспечить вентиляцию в этом месте – просверлить отверстие самостоятельно;
• Пластиковый. Самый доступный вариант, при котором установка решеток достаточно проста (даже своими силами и без особых навыков);
• Дерево. Этот материал наименее устойчив к высокой влажности, но все же отлично подходит для создания дверной вентиляции. Благодаря хорошей обрабатываемости древесины, относительно легко вырезать решетку в двери.

Дверь ванной комнаты из ДСП или МДФ с вентиляционной решеткой на поверхности является одним из самых экономичных вариантов (см. здесь, какую дверь в ванную выбрать). Его стоимость ниже по сравнению с деревянными и стеклянными конструкциями. В то же время, эстетические свойства этого материала лучше, чем у пластика.

Одним из самых популярных вариантов является комбинированная дверь (см. Раздвижные двери в ванной: преимущества и недостатки, как установить). Это означает, что конструкция изготовлена из двух материалов одновременно. Например, из пластика и стекла или из дерева и стеклянных вставок. Вентиляция размещается в деревянной или пластиковой части двери.

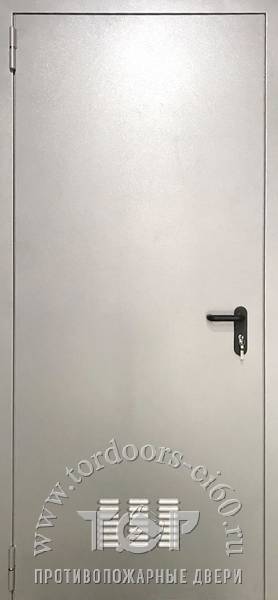

Места установки противопожарных дверей

А также ворот и люков (далее – двери) строго регламентированы.

Такими местами являются:

• лифтовые холлы;
• тамбур-шлюзы;
• двери в мусоросборочные камеры;
• лифтовые технические помещения;
• электрощитовые ниши и помещения;
• выходы на балконы на общих лестницах и путях эвакуации;
• в жилых домах, где имеется встройка нежилых помещений (офисов и т.п.);
• выходы на эвакуационную лестницу (запасные изолированные пожарные выходы);
• пути сообщения между производственными помещениями с различными технологическими процессами;
• технические помещения в жилых, производственных, офисных и других зданиях общественного назначения и т.д.

Способы регулирования

Клапан для оконной вентиляции В зависимости от устройства механизма клапана, поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, которое бывает как ручным, так и автоматическим. Последний тип регулирования является более комфортным и осуществляется на основании показаний датчика гигрорегулирования, который отслеживает значение влажности воздуха в комнате. Регулирование происходит посредством перемены сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Данный тип регулирования позволяет уменьшить теплопотери, поскольку проветривание происходит лишь тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустует и влажность снижается, клапан полностью закрывается.

Выбору ручного способа настройки сопутствует необходимость постоянных раздумий о том, в какое время проветривать, какова очередность проветривания помещений и о времени открытия клапана, необходимого для проветривания. Ручная настройка способна лишь ограничивать воздушный поток при порывистом ветре. Такая настройка более грубая и может привести к возникновению сквозняков в помещении.

Виды вентиляционных решеток

Приточные решетки

Сегодня на рынке строительной продукции можно найти множество разнообразных вариаций вентиляционных решеток. Все эти конструкции имеют различия по формам, назначению, дизайнерским и цветовым материалам, размерам, цене.

Первостепенный классификационный признак, определяющий разновидности решеток — это способ и место их монтажа. По этому признаку они подразделяются на:

• приточные;
• внутренние;
• наружные.

Для установки на двери используются приточные решетки. Изготавливают их из следующих материалов:

• алюминий;
• пластик;
• дерево;
• сталь и другие.

Вентиляционные решетки из пластика имеют высокую коррозийную устойчивость и приемлемую цену. Но при попадании на них прямых солнечных лучей пластик теряет внешний привлекательный вид, а со временем может начать разрушаться. Поэтому пластиковые решетки лучше всего использовать для межкомнатных дверей, находящихся внутри дома.

Решетки из алюминия довольно прочны, имеют небольшой вес, не боятся солнечных лучей, но стоят несколько дороже пластиковых.

Деревянные решетки предназначены для установки внутри помещения. Их плюсы: экологическая безопасность, внешняя презентабельность, позволяющая гармонично вписываться в интерьер комнаты. Однако следует учитывать, что натуральное дерево требует специального регулярного ухода, при отсутствии которого изделие может потерять внешний вид и испортиться. Стоимость деревянных вентиляционных решеток по сравнению с другими аналогами высокая.

Решетки из стали имеют большой вес и отличаются высокой стоимостью, но в то же время считаются самыми прочными и долговечными. Такие конструкции чаще всего устанавливают на входные двери, поскольку для межкомнатных они слишком тяжелы.

При установке решетки на входную дверь необходимо выбирать модель с защитной москитной сеткой, чтобы комары и мухи не проникали в дом.

Способ изготовления двери

Схема размещения деталей деревянной двери

Работу потребуется выполнять поэтапно.

Этап первый. Готовится доска для обрамления. Материал тщательно полируется. Используется:

• «болгарка» (вставляется насадка — шлифовальный круг);
• электродвигатель (также с соответствующей насадкой).

Поверхности всех широких досок необходимо полировать. Торцы обычно не обрабатывают, формируют их на этапе фрезерования.

Этап второй. Осуществляется фрезеровка. Потребуется специальный ручной инструмент и набор фрез.

Поначалу округляют углы досок, но слегка. Далее, используя соответствующую фрезу, на длинном торце (только на одном) делается паз. Этот паз будет иметь длину на весь торец. Его ширина напрямую зависит от толщины ЛДСП. Предельная глубина — от 1,5 см до 2 см, оптимальная — 1,6 см.

Фрезеровка деревянной двери

Этап третий. С помощью дисковой пилы подрезаются торцы досок. Концы каждой доски срезаются с учетом угла среза 45 градусов.

Этап четвертый. Можно начинать раскрой ЛДСП. Если удастся приобрести материал сразу в размер, тогда раскраивать его не придется.

Чтобы вычислить подходящую длину вставки, применяют формулу. Берется ширина дверного полотна, от этой цифры отнимают ширину изготовленной доски в двойном размере. Получается значение, к которому приплюсовывают глубину паза в двойном размере.

Изготовление филенок деревянной двери

Этап пятый. Производится предварительная сборка двери. С этой целью на ЛДСП набиваются доски, что позволяет убедиться:

• в их правильном расположении;
• в отсутствии зазоров;
• в отсутствии дефектов иного рода (выпирающихся сучков, деформаций).

Вот теперь соединение отдельных элементов можно зафиксировать конфирматами. Для них предварительно делаются отверстия на полотне двери – снизу и сверху.

Сборка деревянной двери

Этап шестой. Потребуется сделать углубления, отверстия. Эти выемки будут задействованы для установки:

• ручек;
• петель (навесов, завесов);
• глазка (это элемент только входной двери).

Дверная коробка, устройство, особенности и типы

Дверная коробка, является важным элементом конструкции дверного блока. Благодаря дверной коробке дверь устанавливается в проеме, через технологические отверстия в ней вся конструкция фиксируется в стенах при помощи анкерных болтов. Дверные коробки бывают из штампованных профильных элементов и из наборных деталей, сваренных в единую конструкцию. Коробка из штампованных элементов имеет коробчатый вид поперечного профиля с приваренными металлическими наличниками. А вот для сварных коробок крепление наличников осуществляется отдельно.

Установка узла крепления петель на разные рода коробки может иметь вид наружной установки и установки петель внутреннего вида, когда петли и регулировочные узлы при закрытии двери полностью утапливаются в конструкцию рамы.

Рама дверного блока имеет в отличие от дверных коробок деревянных блоков коробку из всех четырех элементов – масса двери не позволяет устанавливать только верхнюю перемычку и вертикальные элементы, для металлических дверей необходима жесткая конструкция.

В моделях дверей, имеющих большой вес, предусматривается внутренне усиление рамы дополнительными элементами. Углы рамы усиливаются металлическими пластинами как между вертикальными и горизонтальными элементами, так и в местах установки болтов крепления.

Установка рамы в дверной проем осуществляется при помощи анкерных болтов, через раму. Для монтажа предусмотрены технологические отверстия, которые после установки и регулировки болтов закрываются пластиковыми пробками. Дверной блок обычно устанавливается на 6, 8 или 10 точек крепления. Обычно на вертикальные стороны рамы приходится по 3 технологических отверстия, а в верхнюю перемычку и нижнюю по 1 или 2.

В моделях с рамой из штампованного профиля места установки болтов дополнительно усиливаются пластинами металла, а в конструкциях, свариваемых из профильной трубы или металлического уголка, места установки анкеров могут иметь вид обычных отверстий в металле, под установку болта с потайной головкой.

Для запирания двери при помощи замка в профиле рамы обычно имеются отверстия под установку накладной пластины. Фиксация пластины в раме осуществляется винтами и регулируется в зависимости от положения двери и ригелей замка. Регулировка положения пластины осуществляется после того, как будут отрегулированы все петли крепления двери. При установке пластины учитывается необходимость плотного запирания двери и уплотнения резинового уплотнителя.
