Дымогенератор для холодного копчения своими руками: устройство и чертежи доступных вариантов

Преимущества готовых вариантов

Сделать генератор самому – задача непростая. Для этого нужны определенные навыки, материалы, время. Поэтому многие не решаются пойти на такой шаг, а покупают готовый электрический дымогенератор. Такие устройства очень популярны, поскольку обладают такими достоинствами:

• высокая производительность;
• малый расход электроэнергии, который сравним с уровнем потребления включенной лампы накаливания;
• в термокамере осуществляется очищение дыма, в результате чего смолистые вещества оседают на стенках, а затем удаляются;
• обеспечивается полное сгорание опилок;
• удобство обслуживания;
• высокая надежность устройства.

Все это обеспечивает востребованность приборов и высокую результативность процедуры. Далее рассмотрим несколько моделей готовых вариантов.

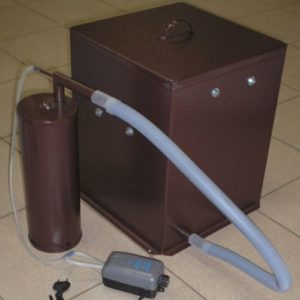

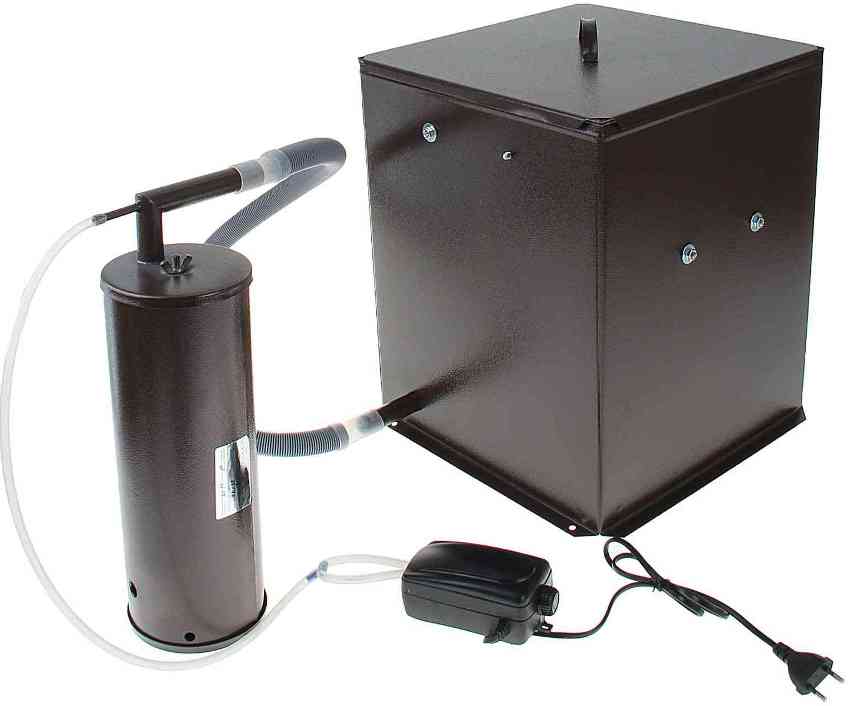

Готовая коптилья с дымогенератором

Что такое дымогенератор для копчения: функции и особенности

Холодное копчение занимает довольно продолжительный промежуток времени. Продукты, полученные таким способом, имеют более тонкий, изысканный аромат и вкус. Во время процедуры приготовления происходит уничтожение болезнетворных бактерий. Срок годности продуктов, приготовленных в агрегатах холодного типа, может достигать года, что является серьезным преимуществом конструкции.

Лучшим материалом для производства дымогенератора холодного копчения считается сталь

Особенности данного процесса требуют использования специального оборудования. Важнейшую роль в этом случае играет генератор дыма для копчения. К этому прибору выдвигаются определенные требования. Он должен способствовать образованию достаточного количества дыма, а также регулировать его интенсивность. Устройство, обладающее автономностью, значительно упрощает процесс приготовления копченостей.

Для того чтобы собрать данное устройство, нужно составить предварительный чертеж. Схема включает в себя рисунок будущего прибора, необходимые размеры и обозначения.

Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони

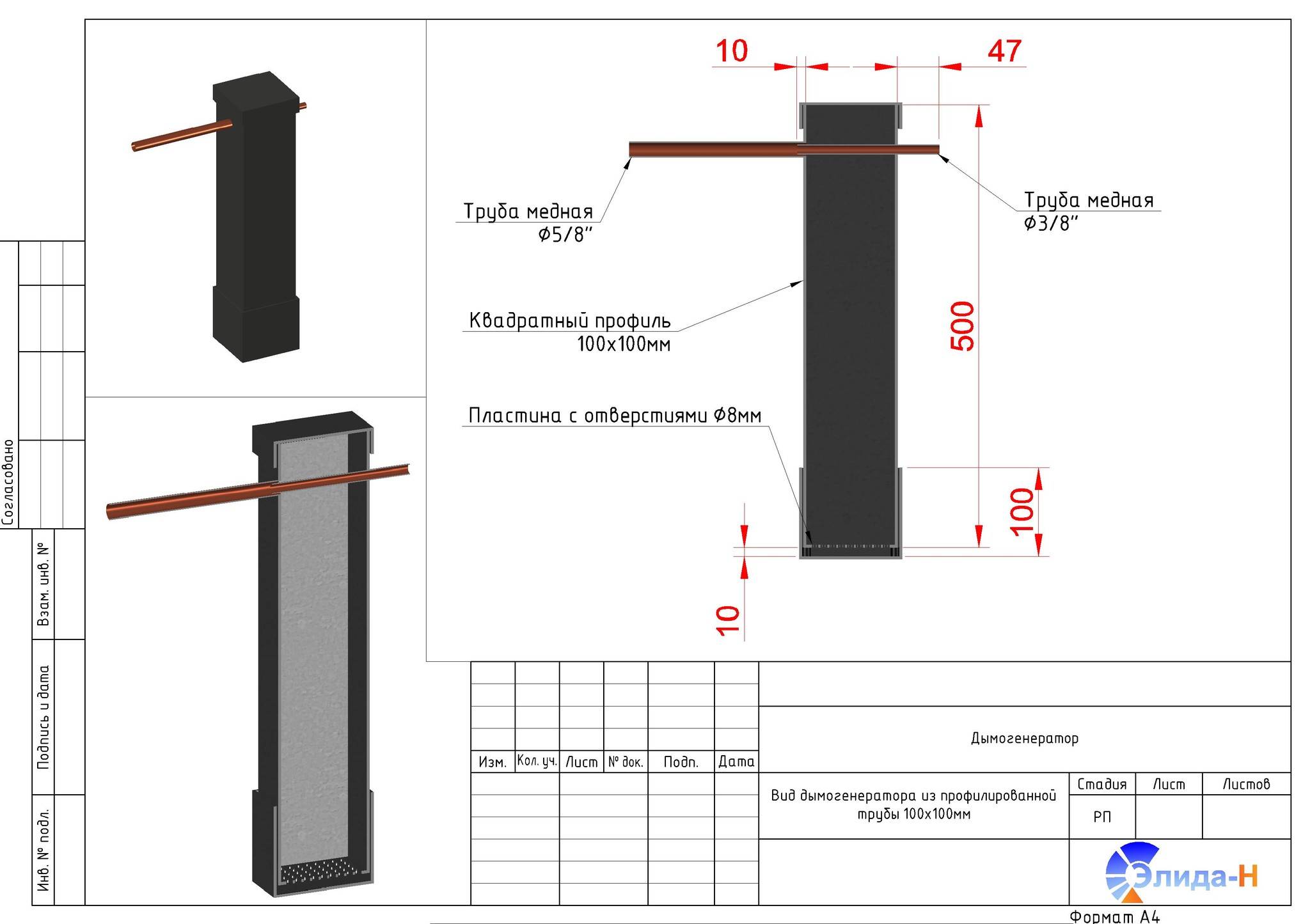

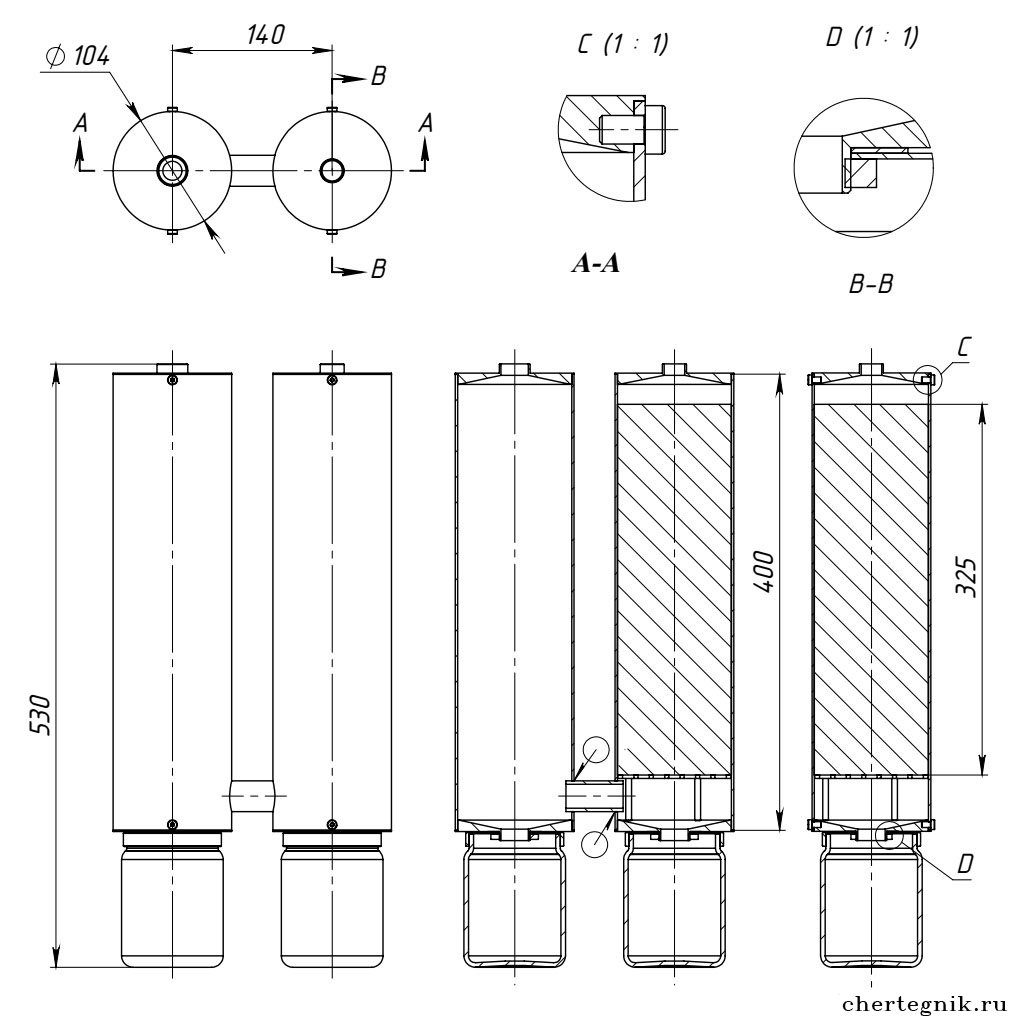

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

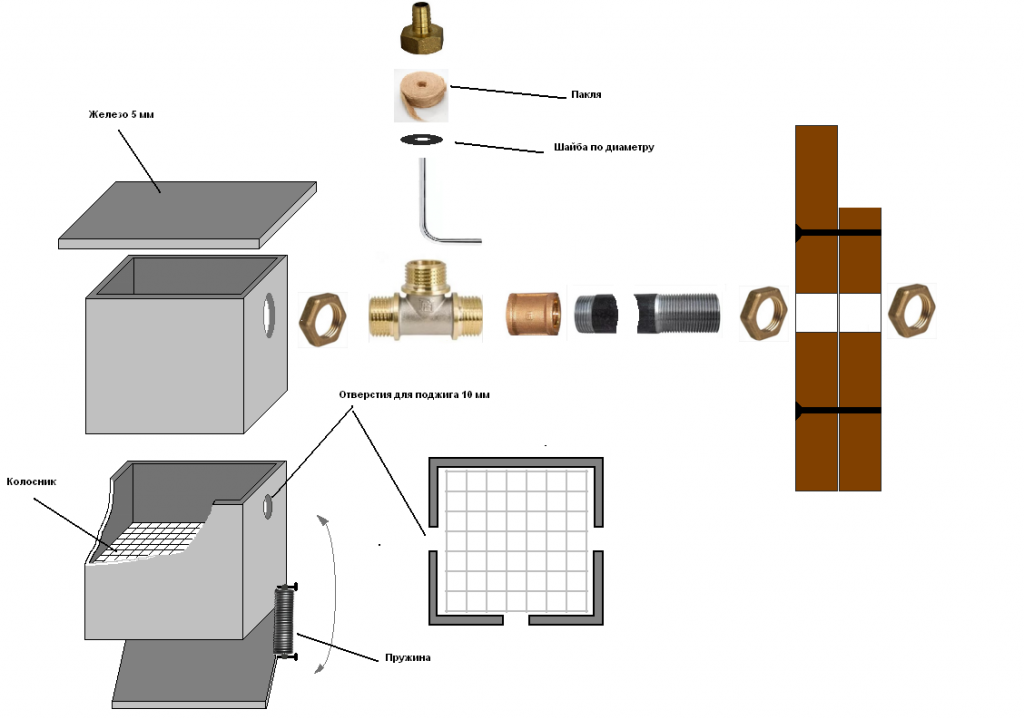

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Описание приспособлений для дымогенератора

Для того, чтобы процесс копчения был более простым и удобным, необходимо использовать специальные приспособления. Кроме того, они позволят сделать готовые продукты более вкусными.

Зольник

Его объем и высоту нужно рассчитывать, учитывая количество пепла, который будет образовываться во время процесса горения. Обычно, даже при длительном горении собирается немного пепла – всего пару спичечных коробков. Поэтому оптимальная высота зольника составляет 3-5 сантиметров. Такого объема зольника вполне хватит на одно копчение при максимальной загрузке щепы.

Устройство инжектора дымогенератора

Инжектор – это самая важная и сложная часть устройства. От того, насколько правильным и качественным будет его изготовление, будет зависеть количество дыма и функционирование готового устройства. Принцип работы инжектора достаточно просто.

• Поток воздуха, который будет двигаться по дымоходу, создает нутрии конструкции пониженное давление.
• За счет низкого давления дым попадает в трубу дымохода. Это приводит к появлению дополнительной тяги через присутствующие в конструкции нижние отверстия.

Инжектор нужен для того, чтобы усилить поступление дыма в коптильну. Щепа тлеет за счет этого стабильно, а дым выделяется более интенсивно.

Кулер для дымогенератора

Кулер может иметь форму квадрата или цилиндра. Размер камеры можно подобрать в зависимости от размера корпуса генератора. После попадания дыма в камеру, он начинает двигаться намного медленнее и этого времени хватает, чтобы он практически остыл. Для увеличения эффективности кулера, лучше всего его устанавливать в верхнюю часть используемой конструкции. Выход дыма желательно, чтобы был в нижней части устройства. На дне кулера дополнительно стоит установить сборник для конденсата.

Фильтр для дымогенератора

Если говорить о внешнем виде, то фильтр – это небольшое расширение, в которое нужно засыпать металлическую стружку. Кроме того, дополнительно устанавливается специальная камера, к которой нужно прикрепить крышку, в которой будут устроены съемные фильтры. Это позволит при необходимости менять стружку, но для этого нужно частично разобрать дымоход конструкции.

Компрессор для дымогенератора

Можно купить уже готовый заводской компрессор. Его стоимость достаточно низкая. Иногда в самодельных конструкциях могут применяться компрессор с автомобиля. Минусом такого элемента есть то, что подобные компрессоры слишком быстро нагреваются.

Как используется?

Покупной вариант дымогенератора используется так. Загружаются продукты в шкаф, который закрывается. В бункер следует засыпать опилки (около 70% бункера). Камеру копчения нужно заполнить продуктами. Во время копчения требуется контроль интенсивности выхода дыма из шкафа.

Простая коптильня

Очень важно при эксплуатации регулярно мыть кожух. После очистки его можно использовать повторно. Также стоит учесть еще несколько рекомендаций:

Также стоит учесть еще несколько рекомендаций:

• для ускорения процесса копчения внутрь прибора необходимо установить электрический ТЭН, чтобы обеспечить нагрев опилок;
• вкус блюда определяется типом выбранной древесины;
• к опилкам можно добавить немного виноградной лозы, что обеспечит оригинальный приятный вкус;
• сухая погода оптимальна для проведения процедуры;
• температуру копчения необходимо поддерживать на уровне 30–35 градусов.

Следуя представленным рекомендациям, можно избежать ошибок, улучшить процесс, а значит, сделать продукт более привлекательным и вкусным.

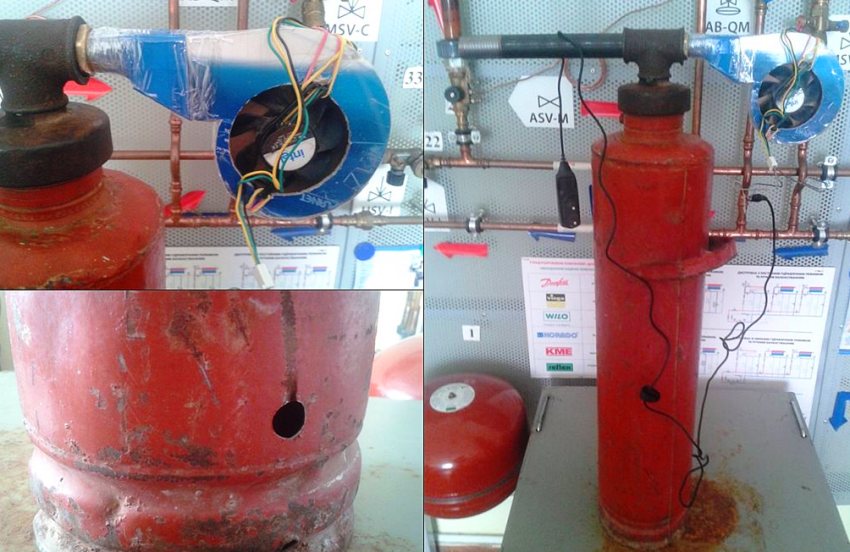

Коптилка из огнетушителя

Старый огнетушитель хорошо подойдет для изготовления простейшей коптилки за короткое время. Перед работой следует полностью устранить оставшееся содержимое в баллоне и проверить наличие ржавчины. Если она присутствует, то поверхность нужно зашлифовать УШМ со специальным кругом.

Дымогенератор из огнетушителя для холодного копчения поэтапно создается так:

1. Отрезать верхнюю часть емкости. Для ровной разметки используется газета, которой надо обернуть корпус, чтобы края бумаги совпали друг с другом.

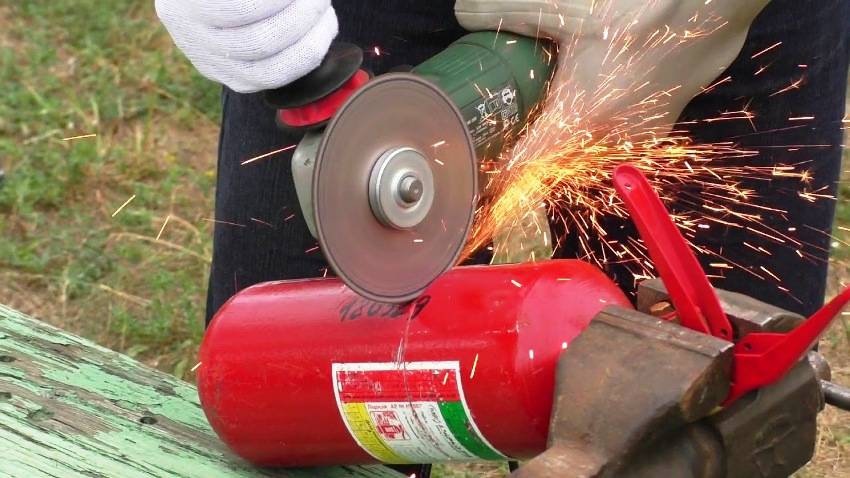

2. Отрезать следует болгаркой и в защитных очках.
3. Затем от отрезанного края огнетушителя нужно вырезать пластинку шириной 5 см. На полученном кольце разрезать любую сторону. Далее внутрь трубы надо поместить пластину и посмотреть, сколько нужно убрать лишнего металла, чтобы материал плотно прижимался к внутренним стенкам баллона, но и тугая подвижность кольца тоже должна присутствовать.
4. После тщательного подгона пластину прихватывают сваркой, снова проверяют плотность прилегания, а затем формируют шов.
5. К сделанному кольцу приварить крышку от огнетушителя. Пластину надо поместить внутрь емкости и поставить прихватки на одинаковом расстоянии друг от друга. Таким образом, крышка будет плотно насаживаться на корпус, и не стоит беспокоиться о просачивании дыма.
6. На крышке снимают лишние детали, чтобы осталась трубка для вывода содержимого огнетушителя. На выходной канал прикручивают тройник, с одной стороны монтируются детали эжектора: сопло из медной трубки с резьбовым переходником. Затем прикрепляется шланг, подводящийся к компрессору.
7. С обратной стороны тройника прикрепляется дымоходный канал, направляющийся внутрь коптильной камеры.
8. Внизу корпуса на высоте 5 см проделывается отверстие сечением 2 см для розжига топлива.

Чтобы избавиться от золы, с огнетушителя надо снять крышку и перевернуть емкость.

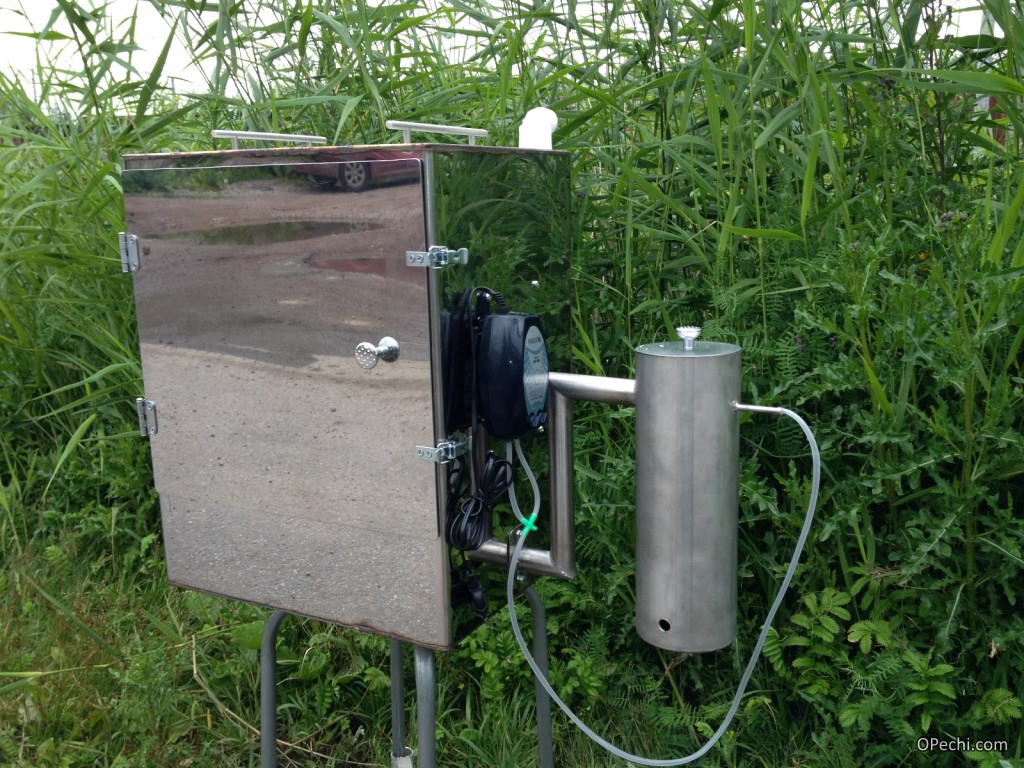

Как это работает

Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того,  что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем. Размеры ящика различны, зависимо от того, какие объемы продукции вы будете коптить.

Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается  крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни  в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.

Теперь необходимо все собрать:

1. Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол,  керамическую плитку. Это нужно сделать  из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
2. В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его  крышкой.
3. Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
4. Поджигаем топливо через боковое отверстие.
5. Включаем вентилятор.

Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.

Посредством вставленного в коптильню термометра контролируется температура внутри шкафа.

Размеры дымогенератора приведены усредненные. При его строительстве своими руками можно исходить из доступных материалов и комплектующих. Например, в качестве корпуса можно использовать бидоны, кастрюли, любые цилиндрические емкости из металла. В качестве «дымопровода» подходит  любая труба, устойчивая к высокой температуре (но металлорукав — лучше всего). Без вентилятора дымогенератор  тоже работает, но не столь эффективно — природная тяга слишком слаба и процесс копчения растягивается во времени.

Очистка дыма перед копчением (часть 3)

Для более эффективной очистки в дымогенераторе Н10-ИДГ-1 используют водоинерционный способ. Сущность его заключается в следующем (рис. 49). Поток дыма, образующийся в камере дымообразования, направляется по центральной трубе и по инерции ударяется о зеркало воды, вытесняя часть ее из-под торца трубы. Далее дым попадает в колено и вновь ударяется о поверхность воды. На участках соприкосновения дыма с водой происходит ее завихрение и образуется водно-дымовая смесь. Благодаря инерции и эффективному контакту с водой тяжелые частицы дыма (сажа, зола, смола) улавливаются ею. Проточная вода уносит частицы сажи и золы, а смола оседает на дно устройства и периодически удаляется через люк в специальную емкость.

Уменьшить содержание ПАУ в коптильном дыме и соответственно в обрабатываемых изделиях можно с помощью других решений. Например, в дымогенераторе Н20-ИХА.03 предусмотрена водяная завеса. Известны также способы удаления ПАУ из дыма путем снижения температуры, пропускания его через металлическую стружку, древесные опилки и слой воды или путем получения конденсата дыма, который перед направлением в коптильную камеру переводят в состояние, близкое к исходному дыму. При переводе конденсатов в парообразное состояние значительную роль в уменьшении содержания ПАУ играет температура нагрева. Так, при температуре в пределах 294—316 °С содержание бензо(а)пирена во вновь образуемой коптильной среде уменьшается в 14—17 раз по сравнению с исходным дымом, а при температуре 371—427 °С — более чем в 100 раз.

Все рассмотренные способы имеют общий недостаток — не решают главной задачи полного исключения возможности загрязнения копченой продукции ПАУ. Следует отметить, что в настоящее время проводят исследования по предотвращению образования ПАУ в дыме путем предварительной обработки опилок химическими реагентами, снижающими температуру термического распада древесины.

• Очистка дыма перед копчением (часть 2)
• Очистка дыма перед копчением (часть 1)
• Состав дымовых выбросов (часть 3)
• Состав дымовых выбросов (часть 2)
• Состав дымовых выбросов (часть 1)
• Аспекты производства копченых продуктов (часть
• Аспекты производства копченых продуктов (часть 7)
• Аспекты производства копченых продуктов (часть 6)
• Аспекты производства копченых продуктов (часть 5)
• Аспекты производства копченых продуктов (часть 4)
• Аспекты производства копченых продуктов (часть 3)
• Аспекты производства копченых продуктов (часть 2)
• Аспекты производства копченых продуктов (часть 1)
• Копчение в системе общественного питания и в быту (часть 5)
• Копчение в системе общественного питания и в быту (часть 4)
• Копчение в системе общественного питания и в быту (часть 3)
• Копчение в системе общественного питания и в быту (часть 2)
• Копчение в системе общественного питания и в быту (часть 1)
• Поточные технологические линии (часть 3)
• Поточные технологические линии (часть 2)
• Поточные технологические линии (часть 1)
• Электрокоптильные установки (часть 3)
• Электрокоптильные установки (часть 2)
• Электрокоптильные установки (часть 1)
• Термокамеры и термошкафы (часть 5)
• Термокамеры и термошкафы (часть 4)
• Термокамеры и термошкафы (часть 3)
• Термокамеры и термошкафы (часть 2)
• Термокамеры и термошкафы (часть 1)
• Термоагрегаты (часть 3)

Как сделать дымогенератор для копчения самому

Дымогенератор можно изготовить самому. Для этого используются кусок металлической сетки. Возможно это будет и проще и дешевле. Дымогенератор такого типа работает не на щепе, а на мелких опилках. Размеры его абсолютно неважны. Лабиринт сделан только для экономии пространства и габаритов. Вовсе нет нужды особо старательно его повторять. Всё что нужно, это канал, который стоит на некотором расстоянии от основания для равномерного притока воздуха. Мастер использует в качестве дымовой камеры гриль veber. Просто потому, что он у него есть. Либо делает двухкамерную коптильню из картонных коробок.

Всегда появляется знатоки, которые расскажут про ужасный вред картона, однако не забывайте, что речь идет о холодном копчении.

Автора видео неоднократно спрашивали, можно ли использовать дымогенератор на балконе для коптильни? Лучше один раз увидеть, чем сто раз услышать. Поэтому смотрите и принимайте решение сами.

Описание популярных дымогенераторов

Конструкция дымогенератора может отличаться в зависимости от модели. Как правило, все они имеют похожие элементы, но в некоторых устройствах могут присутствовать дополнительные детали, улучшающие подачу дыма, специальные контроллеры и переключатели.

Ханхи

Отличием от остальных моделей является то, что бак имеет раздельные отсеки. Кроме того, устройство дополнительно оборудовано зольником, который располагается непосредственно под баком для щепы. Туда будет проваливаться прогоревшее топливо.

Дачник

В конструкцию входит нагревательный элемент, загрузочный шкаф, две стойки, рама, поддон, отстойник, регулятор температуры, таймер подачи топлива и выключатель питания.

Опилки или щепа нагреваются на специальном нагревательном элементе, в результате чего начинает выделяться дым, с помощью которого и копятся продукты. По мере того, как сгорает топливо, подается нужное количество щепы. Все продукты сгорания попадают в отдельный отсек. За счет того, что дым равномерно и постоянно поступает в коптильную камеру, в ней поддерживается на протяжении нужного времени одинаковая температура.

В продаже можно найти несколько разных вариантов модели. Дачник, загрузка которого составляет 20 кг, Дачник – Большая семья с загрузкой до 50 кг и модель, в которой присутствует горизонтальная загрузка продуктов.

В более современных вариантах, дым очищается в специальном разборном блоке, который соединяется с баком для щепы и представлен широкой трубой. Внутрь этой трубы устанавливаются специальные диски.

Еще одной отличительной чертой конструкции является то, что компрессия в ней происходит в самую последнюю очередь. За счет этого, струя дыма получается насыщенной и стабильной.

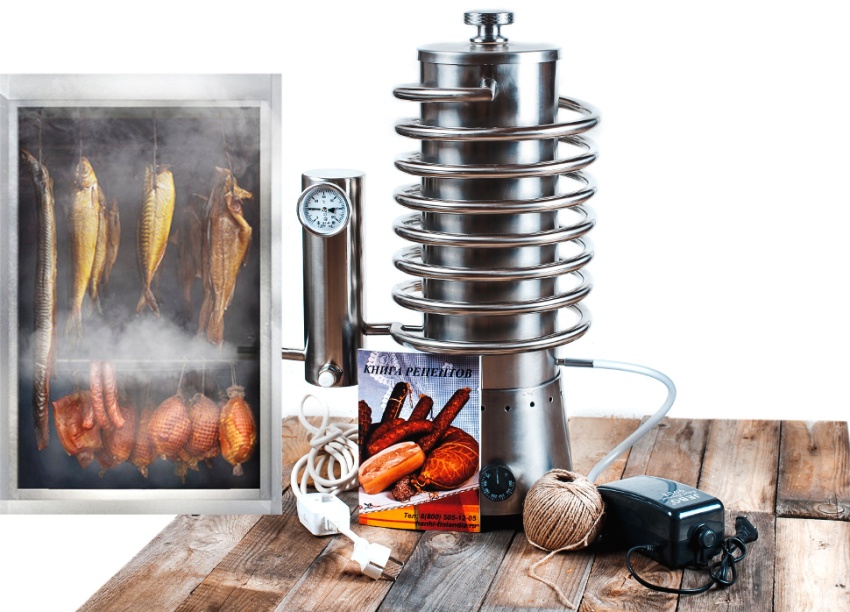

Дымка

• Цилиндрический бак с объемом 8 литров. Благодаря многочисленным исследованиям, удалось выяснить, что данная форма считается наиболее эффективной. Щепа в таком баке тлеет достаточно медленно и равномерно, не залипает. Одной загрузки хватает примерно на восемь часов копчения. Если есть необходимость готовить больше копченостей за один раз, то дополнительно можно приобрести еще один бак.
• Крышка, которая имеет удобные ручки фиксаторы и прокладку, изготовленную из пищевой резины. С ее помощью дым не будет просачиваться из бака.
• Электроподставка. Позволяет на протяжении долгого времени поддерживать одну и ту же температуру, за счет чего топливо не будет затухать.
• Компрессор. С его помощью можно регулировать необходимый объем дыма, который попадает в коптильную камеру.
• Змеевик длиной четыре метра. С его помощью можно охладить дым до нужной температуры. Кроме того, змеевик помогает конденсировать все вредные смолы и конденсат.
• Влагосмолоотделитель. Элемент необходимый для того, чтобы удалить смолы. Для этого дополнительно устанавливается сливной кран. Благодаря этому, готовые копчености не имеют горького вкуса и неприятного запаха.
• Емкость для сбора конденсата и смол.
• Термометр, с помощью которого можно контролировать температуру дыма на выходе.

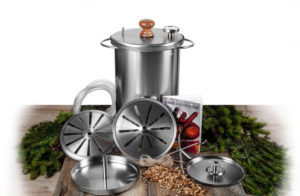

Меркель стандарт

• Каркас и дымоотвод. В каркасе происходит выработка дыма и после этого он по гибкому дымоотводу поставляется в коптильную камеру. Использоваться данная модель генератора может для самых разных коптилен.
• Крышка из дерева, с помощью которой закрывается емкость.
• Плоское дно.
• Конденсационная камера, которая имеет форму цилиндра. После того, как дым выходит из основного каркаса он попадает именно сюда. В камере происходит конденсация пара и дым, попадающий непосредственно в коптильню, становится более сухим.

Меркель стандарт дополнительно имеет в комплекте специальную зажигалку, с помощью которой намного удобнее зажигать топливо. Кроме того, в комплекте есть переходники и элементы крепежа.

Дым Дымыч

• Корпус и крышку устройства;
• Колосник;
• Опорный стержень;
• Пружину, трубку для подачи воздуха в устройство и для выхода дыма;
• Силиконовый шланг;
• Воздушный компрессор;
• Гофрированный шланг, с помощью которого дым будет поступать в камеру для копчения.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

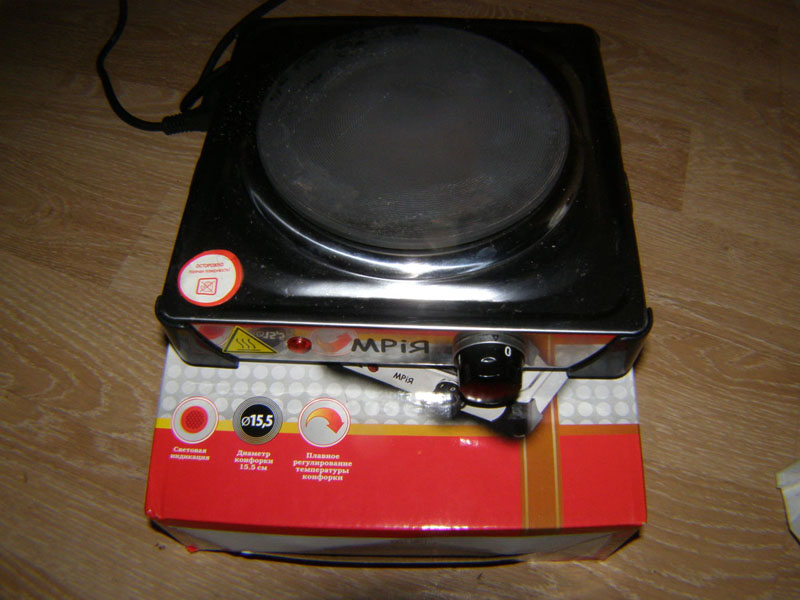

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

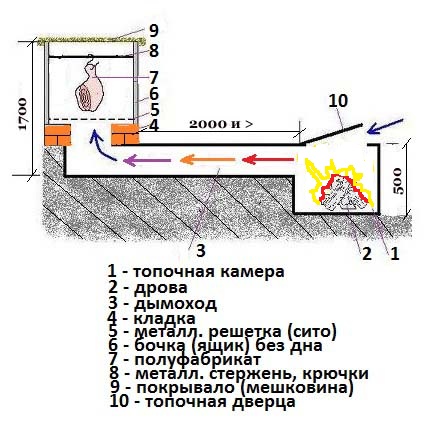

Коптильня холодного копчения своими руками: чертежи

Сооружение это требовательное, так как дым, прежде чем добраться до продуктов, должен достичь минимальной температуры, избавиться от вредных примесей, копоти. Поэтому любой чертеж подразумевает следующие элементы:

1. Топочную камеру (дымогенератор), сооруженную из металла либо кирпича. Из-за длительности процесса она обязана иметь удобный зольник и дверцу для регулировки поступления дыма.
2. Коптильную камеру. Невысокая температура позволяет выбрать различные материалы, в их числе и дерево. В этой роли может выступить обычная бочка, старый холодильник.
3. Дымоход. Его минимальная длина — 2000 мм, максимальная — 7000. Большее расстояние — гарантия проблем с тягой. Лучший материал металлические трубы, диаметр их более 100 мм.

Дымогенератор из огнетушителя своими руками: простой и надежный вариант

Такая конструкция является, пожалуй, наиболее простой. Для ее сборки нужен старый огнетушитель. Корпус этого устройства обязательно должен быть металлическим

Важно запомнить, что огнетушитель не должен иметь ржавые стенки. В случае если в приборе еще осталось содержимое, необходимо опустошить его и тщательно промыть перед началом работы

Из старого огнетушителя можно сделать дымогенератор для холодного копчения. Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор.

Для того чтобы изготовить дымогенератор, берется огнетушитель диаметром около 100 мм и длиной в 500 мм

Вначале потребуется разрезать огнетушитель. Надрез производится в верхней части (на 5 см ниже горловины). В результате получается простая крышка, которая не нуждается в дополнительном видоизменении. Далее необходимо выполнить два отверстия в нижней части огнетушителя. Желательно, чтобы они располагались ниже среза, сделанного в верхней части, на 5-6 см. Оптимальный диаметр в этом случае должен составлять 2,5 мм.

После организации отверстий можно приступить к следующему этапу – привариванию к ним трубок. Длина изделий не должна превышать 7-8 см. Одна трубка будет служить дымоходом, а вторая необходима для подачи воздуха. Данная конструкция учитывает верхнее расположение эжектора, а отверстие для подсоса воздуха будет находиться в нижней части устройства.

Дымогенератор, изготовленный из старого огнетушителя, способен бесперебойно функционировать около 7 часов. Таким образом производится сборка простейшего устройства для нагнетания дыма.

Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник

Дымогенератор позволяет значительно упростить процесс копчения. Для самостоятельной сборки этого прибора необходимо составить предварительный чертеж. В нем обязательно указываются размеры отдельных составляющих. Изготовление данного прибора производится в соответствии с инструкцией. Если вы не уверены в собственных силах, то тогда лучшим выходом будет приобретение готового дымогенератора.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

https://youtube.com/watch?v=HCQrudMXfZg

Схематические чертежи и рабочий инструмент

Процедуру сборки получится сделать проще, если детально рассмотреть чертежи образователя дыма. В схеме нужно отобразить корпус аппарата формой круга или квадрата.

Длительность использования прибора обуславливается выбором сырья для корпуса, для этого можно взять нержавеющую либо оцинкованную сталь. Для стенок прибора устраивается хорошая герметизация.

Если сделать наоборот, дым начнёт выходить в окружающий воздух

В схему важно включить эжектор с габаритами, ко всему нужен компрессор. Для устроения своими силами агрегата по выработке дыма, нужны будут следующие материалы и инструментарий:

• труба стальная, d – 10 см;
• пластмассовый гофр – длиной не больше 3 м., или можно взять металлорукав;
• компактный компрессор, подходит для аквариума;
• кусок металлической трубы, расстоянием 40 см, d – 2,5-4 см;
• стыковка для фитинга, обладающая диаметром, сходным с дымовым каналом;
• пускатель и электрические провода;
• термометр.

Для работы следует подготовить инструментарий: сварочный агрегат, болгарка. Хорошо обладать навыками работы с этим инструментарием, чтобы в ходе процедур по сборке образователя дыма не вышло травмирования и, чтобы выполнить всё как надо и тщательно.
