Дополнительный вариант обустройства дымохода для буржуйки
Для сборки этого типа вертикального канала следует позаботиться о наличии:
- рукава 110 x4 – 230 руб. каждый;
- изгибов x3 – 215 руб. каждый;
- заслонки – 315 руб.;
- искрогасителя – 150 руб.;
- базальтового картона – 130 руб. за лист;
- негорючей плиты – 700 руб. за лист;
- песочницы – 700 руб.;
- строительного керамзита – 170 руб. за 40 литров.
Порядок работы в данном случае следующий:
- Делается пропил.
- Устанавливается песочница.
- Монтируется базальтовый картон, выступающий в качестве теплоизоляции, который подрезается до нужных размеров.
- Крепится ответка песочницы и засыпается керамзит.
- Рукава собираются и фиксируются с помощью листа железа толщиной 1,5 мм.
Источник https://www.drive2.ru/c/2514767/
Инструменты
Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.
Схема монтажа
Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.
Способы монтажа
В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии
Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.
Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.
Подготовка перекрытия
Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

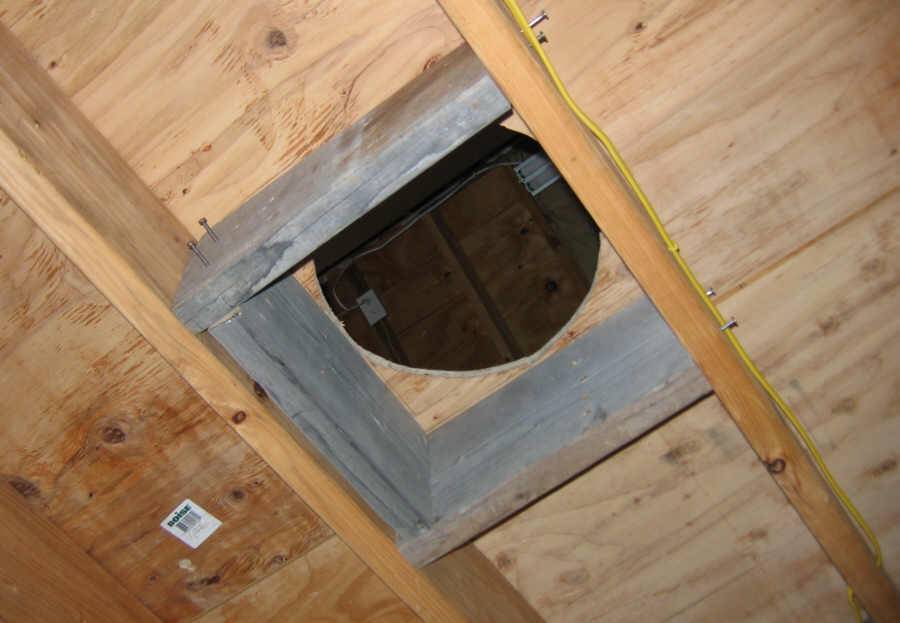

Пример отверстия для трубы дымохода
Проходной стакан
Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие
Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены
При неправильном монтаже могут быть такие последствия
Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.
После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.
Следующие этапы работ на фото:
Герметизация
Вывод трубы на крышу
Работы на крыше
На последнем этапе нужно поставить на трубу дефлектор
Советы при работе
- Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
- Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
- Высокотемпературные герметики;
- Термостойкие герметики;
- Жаростойкие герметики;
- Жаропрочные герметики;
Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.
Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.
Подключение дымохода к буржуйке
Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.
При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута
Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения
Дымоход подключенный к буржуйке
Строительные нормативы
Строительных нормативов имеется несколько. Они регламентируют правильную монтажную работу и конструкционные особенности.
Нормы:
- любые соединительные элементы труб расположены в 30 сантиметрах от потолка или стены;
- регламент сечения по объему равен установленной пропорции в 1 на 2.7;
- дина тубы при сегментном (разборном) варианте составляет не менее метра при прямом соединении;
- толщина металлических или жестяных труб не должна быть меньше 0,5 миллиметров, в противном случае стенка может быстро перегореть;
- нижний прямой участок дымохода должен быть не меньше 0.6 метра в длину.
Главным требованием является удаление состыковок от стен и перегородок, так как этого требует регламент пожаробезопасности.
Пошаговое руководство
Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.
Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:
- Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
- С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
- Проверьте все разметки деталей.
Устанавливается конструкция в следующей последовательности:
- Подключите сварочный аппарат к сети.
- Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
- Установите силу тока на аппарате до 160 А.
- Наденьте специальные очки и спецодежду, руки защитите крагами.
- Ко дну печи приварите три стенки.
- Низ устройства расположите от пола не менее чем на 5 см.
- Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
- Там где нужно, отрихтуйте углы деталей.
- Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
- Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
- Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
- В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
- Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
- Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
- Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
- К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.
После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.
Материалы и их количество
Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.
Дымоход стандартного размера потребует следующее количество труб:
- 1 колено длиной 120 см, диаметром 10 см;
- 2 колена длиной 120 см, диаметром 16 см;
- 3 стыковых колена 16*10 см;
- Тройник диаметром 16 см и заглушка к нему;
- Грибок – 20 см;
- Герметик.
Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.
Инструменты
Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.
Схема монтажа
Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.
Способы монтажа
В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии
Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.
Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.
Подготовка перекрытия
Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.
Пример отверстия для трубы дымохода
Проходной стакан
Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие
Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены
При неправильном монтаже могут быть такие последствия
Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.
После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.
Следующие этапы работ на фото:
Герметизация
Вывод трубы на крышу
Работы на крыше
На последнем этапе нужно поставить на трубу дефлектор
Советы при работе
- Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
- Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
- Высокотемпературные герметики;
- Термостойкие герметики;
- Жаростойкие герметики;
- Жаропрочные герметики;
Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.
Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.
Подключение дымохода к буржуйке
Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.
При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута
Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения
Дымоход подключенный к буржуйке
Необходимость установки теплообменника
Если чрезмерно нагревается труба для буржуйки, через которую проходят горячие газы, можно ее остужать за счет установки теплообменника. В таком случае лишнее тепло будет использовано рационально. Подобное устройство при этом может функционировать в двух режимах. В первом случае к нему подключают емкость, наполненную холодной водой. В результате образования перепада температур возникает конденсат, способствующий прогреванию устройства паром. Стенки трубы при таком режиме нагреваются до 100 °C.
Другой вариант работы теплообменника заключается в отсутствии конденсации пара и увеличении температуры нагрева трубы. По рекомендациям специалистов теплообменное устройство в таком случае должно функционировать как регистр для нагревания жидкости.
Варианты конструкций
Наиболее распространены 3 варианта конструкций дымоотводящих труб для буржуйки:
- Вертикальная с выводом через потолочные перекрытия. Такое расположение делает часть канала внутри помещения дополнительным источником тепла.
- Горизонтальная или наклонная с выводом через перекрытие или стену в ее верхней части. Как и предыдущий вариант, дополнительно обогревает помещение, но используется только при необходимости, если место вывода расположено вдали от печи.
- Горизонтальная с выводом наружу сразу после выхода из печи. Отверстие в стене в этом случае делают на уровне патрубка дымохода в корпусе буржуйки. Вся труба находится на улице и не служит источником тепла для комнаты.
Каждый вариант может оказаться удобным для применения в помещении специального назначения. Дымоход для буржуйки в гараже кооператива удобнее вывести через стену, выходящую на улицу, а в частном доме можно сделать и вертикальную, и горизонтальную модель. При установке в кухне или жилом помещении часто предпочитают вывести дымоход на улицу сразу: он не украшает интерьер и может послужить причиной травм и ожогов. Выбрать приемлемый вариант можно в зависимости от своих потребностей и возможностей.
Таблица: достоинства и недостатки печки-буржуйки
№ | Достоинства | Недостатки |
1 | Очень высокая скорость нагревания отопительного объекта. | Даже при наличии водяного отопительного контура подобные источники теплоснабжения проигрывают современным отопительным котлам по размеру КПД, поскольку часть тепла все равно уходит в атмосферу совместно с дымовыми газами через трубу. |
2 | Потенциальная возможность подготовления теплой воды в печном бойлере и приготовление пищи, при вмонтированной варочной плите. | Гаражное помещение значительного объема не способно равномерно нагреваться. |
3 | Вторичная утилизация горючих отработанных отходов. | Высокий температурный режим в районе печки, способен вызывать возгорание стройматериалов на поверхности пола и стенках. |
4 | Легкость производства, монтажа, эксплуатации, обслуживания и ремонта. | Высокий температурный режим в середине буржуйки, способствует выгоранию конструкционного металла. |
5 | Легкодоступная цена на запчасти и конструкционные материалы, возможное использование металлических отходов от систем отопления и газоснабжения. | Увеличенный скоростной режим прохождения дымовых газов внутри топочного пространства и по газоотводящим каналам, не дает возможности обеспечить процесс полного сгорания, что приводит к высоким показателям удельного расхода топлива. |
6 | Себестоимость производства устройств с водяным отопительным контуром значительно ниже, чем у подобных аппаратов. | Высокая степень пересушивания воздушной среды в помещении, что приводит к ухудшению здоровья окружающих людей. |
7 | Возможность увеличение продолжительности нагрева за счет создания водяного контура отопления и дополнительных теплообменных аппаратов рекуперативного типа, устанавливаемых на дымовую трубу. | Появление солевых отложений на стенах теплообменных аппаратов с проточной водой. |
8 | Мобильность системы отопления. | Насущность контроля температурного режима в помещении. При отрицательных температурах водяной контур системы может замерзнуть, с последующим разрывом труб. |
9 | Энергонезависимость схемы теплоснабжения, не требующей электроэнергию для работы печи |
Современные печи-буржуйки имеют возможность хорошо отопить объект площадью до 40 м2, при условии, что оно будет качественно теплоизолировано. Изготовленные своими силами, такие дровяные печи способны быть не только эффективными, но и являются настоящими украшениями внутреннего убранства помещения.
Подключение дымохода для печки буржуйки своими руками
Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.
Расчет дымохода для буржуйки
После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.
Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.
После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода
В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше
Располагать выход трубы над крышей следует согласно определенным правилам:
- Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
- При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
- В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,
Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.
Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.
Материалы и их количество
Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.
Дымоход стандартного размера потребует следующее количество труб:
- 1 колено длиной 120 см, диаметром 10 см,
- 2 колена длиной 120 см, диаметром 16 см,
- 3 стыковых колена 16*10 см,
- Тройник диаметром 16 см и заглушка к нему,
- Грибок – 20 см,
- Герметик.
Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.
Подключение дымохода для печки буржуйки своими руками Подключение дымохода для печки буржуйки своими руками Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо
Как изготовить буржуйку из стали
Печь буржуйка конвекционного типа.
Если нужно отапливать домик на даче и готовить еду, обязательно следует знать о том, как сваривать буржуйку самому из листовой стали. Данная конструкция не будет требовать много топлива. Это достигается за счет установки перегородок в топке, надежного крепления дверей и возможности выполнять регулировку потока воздуха. Чтобы изготовить подобное устройство своими руками, понадобится подготовить такие элементы:
- лист металла толщиной 4 мм или более;
- металл толщиной 8-12 мм, из которого будут изготавливаться перегородки;
- решетка;
- дымоходная труба;
- уголки, из которых будут сооружаться ножки;
- устройство для сварки.
Из стального листа первым делом нужно вырезать элементы для корпуса и несколько перегородок, которые будут монтироваться в верхней части топки. Они смогут сделать для дыма лабиринт, в результате чего повысится эффективность печки. В верхней части можно проделать углубление для дымоходной конструкции. Рекомендуемый диаметр углубления составляет 100 мм. Далее надо будет проделать углубление для варочной поверхности диаметром 140 мм.
С помощью сварочного устройства нужно прикрепить боковые элементы к нижней части конструкции. К боковым стенам понадобится прикрепить полоски из металла большой толщины. В результате можно будет прикрепить решетку колосника. Это может быть лист металла с углублениями диаметром порядка 20 мм. Решетка может быть изготовлена из арматурных прутков. На следующем этапе к боковым стенам нужно прикрепить опорные элементы из металлической полоски. После этого выполняется монтаж перегородок.
Из металла следует вырезать дверки для топки и зольника. Их можно установить на обыкновенные петли. Однако более надежным вариантом является использование завесов из стальных труб и прутьев. Их можно закрепить на клиновые щеколды. Элементы вырезаются из листа нержавеющей стали, после чего закрепляются болтами.
Схема устройства кирпичного ограждения для буржуйки.
Трубу дымохода следует устанавливать под углом 45°. Если она будет проходить через углубление в стенке, в этом месте деталь надо обмотать стекловолокном, после чего закрепить цементной смесью.
Чтобы исключить появление ожогов от прикосновения к раскаленной печке, понадобится с нескольких сторон соорудить экран для защиты из стали и расположить на расстоянии 50 мм. Если есть желание увеличить коэффициент тепловой отдачи, конструкцию можно обложить кирпичом. После того как топка будет окончена, кирпич еще некоторое время будет обогревать дом. Кладку следует выполнять на расстоянии 12 см от корпуса из металла.
Подушка воздуха может стать защитой тепла.
