Разновидности дымоходов для твердотопливных котлов

Блиц-советы

1. Каким бы ни было топливо слабодымящим, на стенках системы дымоудаления со временем образуются отложения в виде сажи, которые негативно влияют на силу тяги в системе. Особенно сильно засоряются трубы при сжигании резины. По окончании отопительного сезона необходимо произвести тщательную чистку от подобных отложений.
2. Перед розжигом котла следует проверить наличие тяги. Для этого в топку помещают зажжённую спичку, которая должна погаснуть от движения воздуха внутри отопительного прибора.
3. Установка системы дымоудаления для твердотопливного котла требует наличия познаний в обращении со строительными инструментами, а также физической силы для того чтобы установить элементы конструкции на достаточной высоте. Если самостоятельная установка данного элемента отопительной системы вызывает затруднения, то стоит обратиться в организации специализирующиеся на выполнении подобного рода работ.

Какой дымоход предпочтительней

Из всех вышеперечисленных вариантов для твердотопливных котлов, работающих на дровах, угле или брикетах, лучше всего использовать дымоходы, изготовленные из нержавеющей стали и керамики. Кирпичные дымоходы требуют слишком много усилий для поддержания нормальных эксплуатационных характеристик и целостности канала.

Хороший дымоход для твердотопливных котлов должен обладать следующими свойствами:

• Температура эксплуатации от 300 до 1000оС;
• Круглое сечение канала;
• Гладкая внутренняя поверхность;
• Способность быстро прогреваться по всей длине для выхода на рабочий режим;
• Высокая стойкость к коррозии и воздействию кислот.

Всем этим обладают дымоходы из нержавеющей стали. Кроме этого они значительно легче, что упрощает их монтаж и обслуживание. Промышленностью выпускаются отдельные элементы дымохода, такие как:

• Трубы;
• Тройники;
• Колена;
• Крепления;
• Оголовки;
• Ревизии и т.д.

С их помощью можно собрать дымоход в соответствии с поставленной задачей, любой доступной конфигурации, которая позволит котлу работать с максимальной отдачей.

Дополнительные особенности дымохода для котла на твердом топливе

Нужно, чтобы его труба хотя бы на 70 см поднималась над коньком

При этом важно не закрывать ее грибком (зонтиком), иначе сажа станет оседать на ее стенках и проедать ее. Соединять сэндвич-колени и подобные им элементы стоит под углом в 45°, чтобы предотвратить опрокидывание тяги

И какую угодно шахту (газосиликатную, кирпичную или керамзитобетонную) необходимо гильзовать дымоходом из нержавеющей стали.

Канал должен быть выложен из материала с особенно высокой термостойкостью. Учитывайте, что при горении дров или угля температура отходящих газов может не должна превышать 300°C и даже значительно превышать эту отметку. Значит, требуется, чтобы стенки рукава выдерживали самый серьезный жар.

Кроме того, дымоходные трубы для твердотопливных дровяных котлов должны соответствовать следующим требованиям. Способностью противостоять негативным факторам воздействия: конденсату и высокой температуре.

Материал канала в процессе нагревания должен противостоять разрушительному воздействию влаги и содержащихся в ее составе кислот и прочих агрессивных примесей, и не выделять никаких летучих соединений.

Надежность

Ресурс работы по-настоящему хорошей системы отопления измеряется не годами, а десятилетиями, в течение которых она остается безопасной. Чтобы обеспечить столь высокую долговечность, необходимо не только грамотно организовать вывод отходящих газов, но и выбрать современный нагревательный агрегат и правильно его подключить.

Тяга

В том случае, когда она окажется недостаточной, на внутренних стенках дымовых труб для твердотопливных котлов будет оседать сажа, постепенно забивая проход и не давая таким образом газам выйти наружу в полном объеме. Если проблему не исправлять, продуктов горения будет оседать все больше, и рано или поздно настанет момент, когда они пойдут внутрь дома, что чревато отравлением жильцов.

Данное явление возникает за счет разности температур и атмосфер, когда воздух стремится в зону пониженного давления. Силу тяги можно частично повысить за счет принятия грамотных конструкторских решений, ведь она зависит от следующих факторов:

• длина вертикального участка;
• количество поворотов и загибов, и угол их наклона.

Их число в целом не ограничивается какими-либо правилами. Но стоит помнить о суммарной величине горизонтальных проекций всех наклонных поверхностей от оси входа из котла в дымоход (по нижней точке) до оголовка на крыше (в верхней). Сумма не может превышать двух метров. Оптимальная высота дымоотвода от колосника до оголовка — 5 м, при наличии горизонтальных участков, уклон которых доходит до 45º, высоту увеличивают на число их продольных проекций.

В общем случае, чем прямее шахта, тем лучше проходимость отходящих газов, стабильнее тяга, и наоборот

Поэтому так важно не допускать переходов под углом 90°. В исключительных случаях разрешается использование одного перехода

А горизонтальный участок должен составлять не более 1 м.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Технологические требования

Необходимо соблюдать следующие технические требования:

• Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
• Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
• Запрещается наличие прогибов.
• Очень важна длина (3 — 6 метров).
• Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
• Возвышение оголовка над крышей должно превышать 100 см.
• Крепление трубы к стене, выполняется с шагом 1,5 метра.
• Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Условия надёжной работы

Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:

Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.

Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.

Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:

Мощность (кВт)	Диаметр (мм)	Высота (м)
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11

Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.

Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:

• Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
• Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
• Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.

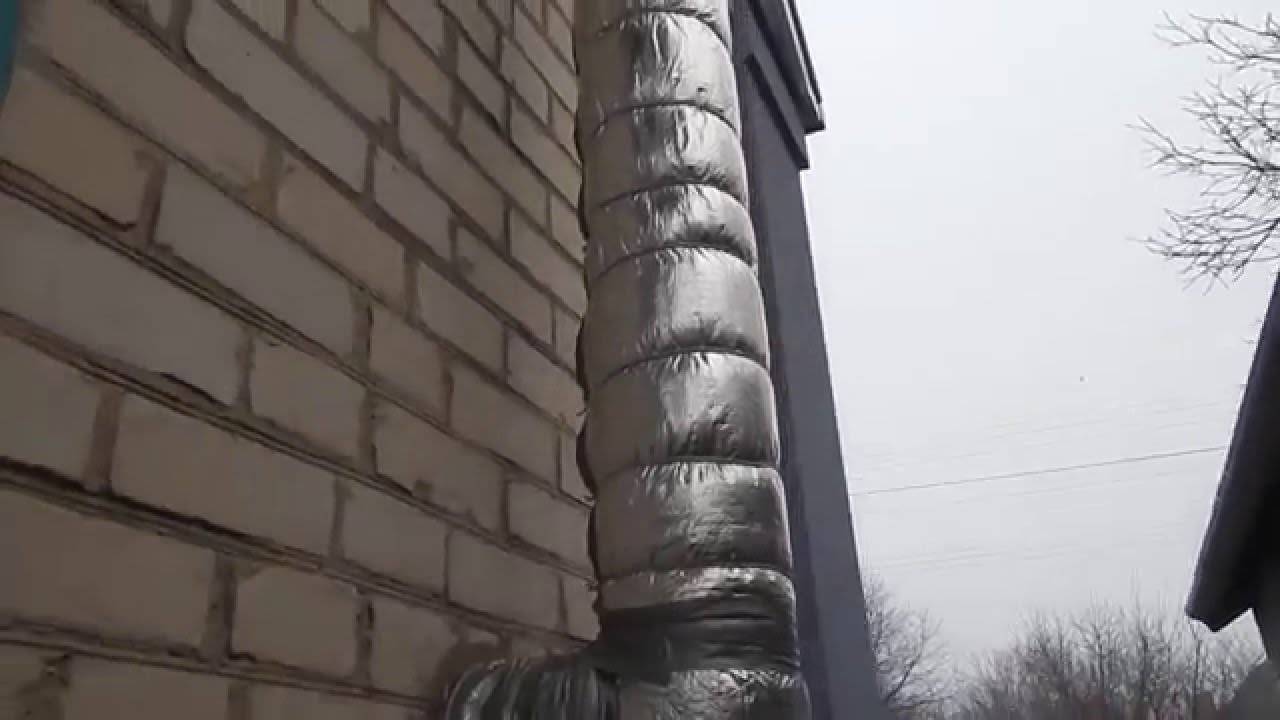

• Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
• Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

• визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
• использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
• измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Разновидности и нюансы

Современные керамические дымоходы по всем статьям превосходят морально устаревшую кирпичную кладку, но так же способны выдерживать предельно высокие температуры (порой до +1200°С). Проще говоря, их можно устанавливать на любой мощный твердотопливный агрегат. Трехслойная конструкция обеспечивает полное выполнение требований, предъявляемых к дымоходу:

1. Гладкая внутренняя поверхность воздуховода не создает препятствий на пути исходящего потока.

2. Утепляющий слой позволяет уйти от проблемы выпадения конденсата.

3. Внешняя оболочка из керамзитобетона отчасти выполняет функции теплоизоляции, но в основном обеспечивает секциям механическую прочность.

А вот способность керамики впитывать влагу через наружные поры к достоинствам отнести нельзя. Но проблема решается организацией вентиляции для внешних стенок трубы. Таким образом, из минусов остаются только трудоемкая сборка и высокая цена. Но если отопительный твердотопливный котел работает на угле, от этих систем не уйти.

Наиболее популярны сегодня стальные дымоходы. Причем они явно выигрывают по тем параметрам, где керамика оказалась не на высоте. Однако их металлические стенки обладают хорошей теплопередающей способностью, так что их обязательно следует изолировать от ограждающих конструкций и холодного воздуха. Плюс ко всему срок жизни стали в столь агрессивных условиях невелик.

Теплоизоляцию одноконтурного дымохода делают и сами, но проще приобрести готовые многослойные сэндвич-трубы. По своей конструкции они отдаленно напоминают уже рассмотренные керамические. Отвод изолируется базальтовой ватой, наружная оболочка может быть из оцинкованной или эмалированной стали. Но внутренняя труба идет только из коррозионно-стойкого металла.

Правила выбора

В первую очередь при подборе дымохода нужно учитывать горючее, на котором работает твердотопливный аппарат. Все дело в температуре исходящих газов:

• Дрова – при сжигании в топке твердотопливного котла выдают +300 °С.
• Уголь – около +500-700 °С (в зависимости от марки).
• Пеллеты – всего +120-250 °С.
• Опилки и гранулы – краткосрочно +220-240 °С.

Низкая температура на выходе и у пиролизных котлов, так как их схема функционирования основана на отборе тепловой энергии у самих продуктов сгорания еще в топке. Так что под газогенераторное оборудование можно брать дымоход из нержавеющей стали. Дровяные агрегаты нормально работают с черным металлом, а для угольных подходит только керамика. Но и здесь необходимо смотреть на маркировку – цифра после буквенного обозначения «Т» покажет, при какой температуре допускается применение труб. Однако это только общие советы – рекомендуемый тип дымохода указывается в паспорте самого твердотопливного котла.

Кроме термической стойкости должна учитываться еще и коррозионная. Большинство рассмотренных дымоходов обладает нужными свойствами, а вот трубы из чермета в этом плане оказываются на последнем месте. Поэтому желательно приобрести прокат с максимально возможной толщиной стенки, невзирая на стоимость. У нержавеющих сплавов дела обстоят получше, но прежде чем купить такой дымоход, поинтересуйтесь применяемой маркой стали.

Стоимость

Дымоотвод	Материал	Dвнутр, мм	Толщина стенок, мм	Цена, руб/м
Craft Ф150	AISI 316 (08Х17Н13М2Т)	150	0,8	2 490
Lokki	Эмалированная сталь	120	1,0	970
Kamintherm	Черная сталь	150	2,0	2 590
Сэндвич С52	AISI 430 (12Х17), оцинковка снаружи	200	0,8	2 355
Ferrum	AISI 439 (08Х17Т)	250	0,8	1 810
ДСС	Оцинкованная сталь	115	0,5	288
Schiedel UNI	Керамика (шамот) с коробом	140	—	6 070
Tona Tec ISO	Керамика	120	—	10 260

Дата: 28 июля 2016

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой. Способы вывода дымохода от газового котла Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход

В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина). Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания

В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Виды дымоходов

Дымоход из кирпича

Дымоход из кирпича Классический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.

Преимущества:

Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.

Недостатки:

Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.

Правила возведения

Правила возведения

Для надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.

Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.

Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.

Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.

Дымоход из стали

Дымоход из стали Эти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.

Преимущества материала:

• Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
• Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
• Доступная цена.

В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.

Дымоход из сэндвич-панелей

Дымоход из сэндвич-панелей Хороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.

Преимущества материала:

• панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства;
• конструкция компактна и легко собирается;
• эксплуатация этих труб не сопровождается образованием конденсата;
• гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках;
• материал пожаробезопасен.

Недостатки:

• дымоход из сэндвич-панелей значительно дороже аналогов;
• срок службы конструкции составляет, в среднем, 10-15 лет;
• постепенно соединения становятся менее плотными.

Керамический дымоход

Керамический дымоход Считается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

• внутренний – керамическая труба;
• средний – утепляющий слой из невоспламеняемой минеральной ваты;
• внешний – каркас из огнеупорного кирпича.

Плюсы:

• устойчивость к газодымовому потоку с температурой до +900˚C;
• зеркальная поверхность внутренних стенок не накапливает сажу;
• на стенках не образуется конденсат;
• материал не ржавеет под воздействием влаги;
• дымоход из керамики подходит для котлов, работающих на любом топливе;
• монтаж выполняется легко и оперативно;
• у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации;
• керамические дымоходы служат не меньше 30 лет.

Особенности строительства дымохода в доме

Дабы правильно выбрать дымоход для твердотопливного котла, необходимо выяснить, каковы будущие условия его работы и параметры дымовых газов. Все это будет зависеть не только от топлива, но и от самого отопительного прибора.

При выборе дымохода обратите внимание на следующее

• Какова стойкость к возгоранию сажи, осевшей на стенках конструкции?
• Какова температура дымового газа?
• Коррозийная стойкость – обозначается концентрацией серы в дыме. Исходя из этого, дымоходы бывают трех типов:
• для газового топлива;
• для жидкого топлива и дров;
• для торфа и угля, при горении которых концентрация серы может превышать 0.2 процента.
• Имеется ли в дымоходе конденсат? В одних моделях имеется сборник конденсата, другие же рассчитаны на «сухую» работу. Помните об этом.
• Каково давление газов? Ведь продукты горения могут выводиться как естественной вытяжкой, так и принудительным путем. В последнем варианте давление будет высоким.

Разумеется, если вы не сильны во всем этом, то выбор дымохода желательно специалисту. Дело в том, что производители зачастую указывают в документации минимальные показатели.

Общие правила монтажа

Существует ряд правил, в соответствии с которыми должны устанавливаться дымоходы для котлов на твердом топливе, в том числе и своими руками.

1. Соблюдайте все правила и требования, предусмотренные противопожарной безопасностью.
2. При монтаже позаботьтесь о том, чтобы можно было почистить конструкцию, отремонтировать, а также, чтобы выводился конденсат.
3. Сечение конструкции должно строго соответствовать конструкции самого котла.
4. Высота дымохода не должна превышать пять метров.
5. Его горизонтальные участки – не более одного метра.
6. Наконец, необходимо строго следовать всем требованиям и рекомендациям производителей.

Видео инструкция

https://youtube.com/watch?v=L4j8Bi2Ns68

О некоторых условиях сборки и подключения

Все функциональные элементы конструкции как котла, так и дымохода, должны устанавливаться с использованием специального герметика, обладающего жаропрочными характеристиками. А если диаметр стыков разный, то потребуются еще и фитинги-переходники.

• если дымоход утеплен, то он монтируется путем помещения одной трубы в другую;
• стальные конструкции оборудуются «по конденсату»;
• наконец, все, что располагается между котлом и переходниками, «по дыму».

Сам канал соединяется путем гильзовки, но так, чтобы оставался незначительный зазор. Для скрепления дымоходов-сэндвичей из стали применяются заклепки либо саморезы. Если конструкция наружного типа, то она крепится к стене на высоте примерно 1,5 метра посредством металлических кронштейнов или хомутов. Если дымоход для твердотопливного котла состоит из нескольких элементов, то каждый из них должен крепиться по отдельности.

Если высота конструкции на 1,5 метра выступает над крышей, то позаботьтесь о дополнительном креплении для жесткости. Завершающим этапом монтажа должна стать установка защитного «грибочка» на верхней части конструкции.

Обратите внимание! Кирпичные дымоходы, будучи самым дешевым вариантом, рекомендуются к использованию только для котлов, работающих на дровах. Во всех остальных случаях используйте другие материалы!. Собственно, так и должен происходить монтаж

Помните, что именно от него во многом зависит эффективность оборудования в будущем!

Собственно, так и должен происходить монтаж. Помните, что именно от него во многом зависит эффективность оборудования в будущем!
