Кирпичные дымоходные конструкции
Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.
Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.
Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.
Устройство дымохода банных печей: какая конструкция лучше?
Во всей конструкции бани дымоходу отведена немаловажная роль — вывод продуктов горения.
Кроме того, умело манипулируя с потоками воздуха посредством дымоходной трубы можно регулировать расход топлива и способность печи отдавать тепло.
Благодаря дымоходу поддерживать огонь можно даже во время процесса парения в бане.
Устройство дымоходной трубы зачастую варьируется относительно типа и материалов изготовления. В зависимости от способа установки, дымоходы подразделяют на:
С точки зрения технологии внутреннее расположение дымоотвода сложнее, но позволяет сохранить ценный ресурс — тепло. В условиях дороговизны энергоресурсов этот фактор оказывает значительное влияние при выборе типа конструкции дымохода.
Важно! При выборе установки наружного дымохода, дымоотвод дополнительно утепляют с использованием минеральной ваты, а трубы проводят снаружи, по фасаду строения. Устройство дымоходных труб различается так же в зависимости от материалов изготовления
Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы
Устройство дымоходных труб различается так же в зависимости от материалов изготовления. Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы.
Схема кирпичной конструкции
Главное достоинство кирпичного дымоотвода — жаропрочность и теплопроводность.
Однако стоит отметить, что возведение такого типа дымоходной трубы — дело очень трудоемкое и кропотливое. Такие дымоходы, как правило, используют для металлических и каменных печей.
Основным материалом при постройке выступает огнеупорный кирпич, а также используется раствор на основе глины или специальных «печных» смесей.
Во время возведения дымохода необходимым моментом является соблюдение идеальной ровности кладки как конструкции в целом, так и отдельных ее функциональных элементов.
С целью сгладить плоскости и уменьшить количество сажи и конденсата, скапливаемых в дымоходе, изнутри трубу оштукатуривают, сглаживая швы и неровности. Кроме того, это положительно скажется на тяге.
Схема металлического дымохода
Металлические дымоотводы просты в установке и обойдутся на порядок дешевле. Однако в отличие от кирпичной конструкции, металл обладает очень высокой теплопередачей. Нередки случаи возникновения пожара в результате подгорания металлической трубы дымохода.
Дымоходы из стальных труб устанавливаются непосредственно поверх печи. Чаще всего требуется сечение в 115 мм, но этот показатель может варьироваться в зависимости от мощности источника тепла или конкретных рекомендаций производителя.
Фото 1. Схемы двух вариантов установки металлического дымохода: внутри дома и снаружи.
Как показывает опыт, лучшим материалом для изготовления такого рода дымоотвода являются трубы из нержавеющей стали. Ее структура может быть одинарной, при условии хорошей изоляции. Однако существует более практичное решение — сэндвич труба. Такой канал, по сути, состоит из двух труб разного диаметра, а пространство между ними наполняется материалами тепловой изоляции, в частности — минеральной ватой.
Существует ряд особенностей и требований, которые выдвигаются к стальным дымоотводам:
Как рассчитать дымоход
Оптимальной формой дымовой трубы считается цилиндрическая, так как она является наиболее обтекаемой. В цилиндре нет углов, а значит дым по нему движется без препятствий, сажа при этом оседает на стенках в минимальном количестве.
Главными параметрами дымохода являются площадь внутреннего поперечного сечения и высота. Их необходимо рассчитать для того, чтобы обеспечить следующее:
- оптимальную величину тяги;
- высокое значение КПД печи;
- пожарную безопасность здания.
Специалисты предлагают такой алгоритм расчета площади сечения дымохода:
- Определение объема дымовых газов при сгорании топлива: Vгаз=b*Vтоп*(1+t/273)/3600, где b – количество топлива, сгорающего в топке за 1 час (кг); Vтоп – коэффициент объема дымовых газов для конкретного вида топлива (для дров он равен 10 м3/кг); t – температура дымовых газов на выходе (110-160°С).
- Определение площади поперечного сечения дымохода: Sдым= Vгаз /w, где W – скорость движения дымовых газов в дымоходе (принимается 2 м/сек).
- Определение диаметра (если дымоход круглого сечения): D = √ 4 * Sдым/ π.
Например, расчет простейшей печи-каменки, в которой за 1 час сгорает 6 кг сухих дров (Vтоп = 10 м3/кг), а температура дымовых газов на выходе 120 градусов выглядит так:
- Объем дымовых газов: Vгаз=b*Vтоп*(1+t/273)/3600= 6*10*(1+120/273)/3600=0,024 м3/сек.
- Площадь поперечного сечения дымохода: Sдым= Vгаз /w=0,024/2=0,012 м2.
- Диаметр трубы: D = √ 4 * 0,012 / 3,14 = 0,125 м (т.е. нужно брать трубу диаметром не менее 130 мм).
Для прямоугольных и квадратных дымоходов установлены следующие размеры:
| Тепловая мощность печи, кВт | Размеры, мм |
|---|---|
| менее 3,5 | 140х140 |
| от 3,5 до 5,2 | 140х200 |
| от 5,2 до 7,2 | 140х270 |
У дымохода цилиндрической формы диаметр должен быть обязательно больше выходного печного отверстия.
Общее правило: на каждый киловатт мощности печи приходится 8 см² сечения дымохода. Т.е. если тепловая мощность банной печки 20 кВт, то площадь дымохода должна быть 160 см². Соответственно, его диаметр — минимум 140 мм.
При расчете высоты дымохода учитывают высоту здания, вид крыши, наличие и размеры прилегающих строений.
По нормам СНиП высота дымовой трубы для плоской крыши равна 1 м. Если крыша с уклоном, то высота дымохода определяется так:
| Расстояние до конька кровли, м | Высота трубы |
|---|---|
| менее 1,5 | выше конька на 0,5 м |
| от 1,5 до 3,0 | на одном уровне с коньком |
| более 3,0 | на уровне линии, проведенной вниз от конька под углом в 10° к горизонту |
Если труба возвышается над крышей более, чем на 1,5 м, она требует дополнительной фиксации.
Основные проблемы дымовых труб
Труба для банной печи в процессе эксплуатации подвергается различным испытаниям и вызовам, к основным из которых следует отнести:
Температурные колебания, связанные с периодической работой банной печи. Особенно опасен перегрев отопительного прибора или его постоянная работа на пике мощности, при этом температура дымовых газов в теле значительно превышает 100 градусов Цельсия. Тонкостенный металлический дымоход для банной печи может деформироваться, а кирпичные дымоходы для бань ждет неприятность в виде «разрыхления шва» — образования сетки тончайших трещин, которые под воздействием негативных атмосферных факторов, в первую очередь, отрицательных температур и влаги могут привести к полному разрушению кладочной связки. Именно поэтому устройство дымохода в бане для дровяной печи, особенно тех, которые работают в напряженном режиме коммерческого предприятия, подразумевает периодический, один раз в 6 — 8 лет капитальный ремонт трубы, сопровождающийся полной заменой кладочных швов в ее массиве.
Засорение внутреннего сечения канала сажевыми отложениями. Особенно это актуально для печей отапливаемых древесиной хвойных пород, в первую очередь ели, а также дровами, имеющими повышенную влажность
Диаметр трубы для бани в этом случае имеет немаловажное значение, поскольку изначально большое проходное сечение, даже при значительном засорении канала оставляет достаточное пространство для функционирования дымохода. О мерах борьбы с сажевыми отложениями мы уже рассказывали
Стоит заметить, что и отсутствие в канале серьезных препятствий на пути дыма благоприятно сказывается на условиях эксплуатации. Недаром, асбестовая труба для бани в меньшей степени подвержена засорениям такого характера, как впрочем, и керамический дымоход.
Ветровая нагрузка. В регионах с сильными порывистыми ветрами все трубные конструкции должны обладать достаточной степенью устойчивости, что бы противостоять ветровой нагрузке. У правильно спроектированных и исполненных самонесущих конструкций это заложено изначально, а дымоход для бани из нержавейки или конструкционной стали, ввиду малого веса, требует дополнительного укрепления. Выполняется это либо применением растяжек, если высота трубы в бане чрезмерная и она значительно возвышается над строением, либо укреплением стояка с помощью дополнительных элементов, таких как раскосов, косынок, рам и прочего. Особенно часто такое решение применяется, если выходит дымоход для бани через стену.
Механические повреждения. Здравый смысл подсказывает, что правильный дымоход для бани должен быть устроен таким образом, что бы он находился вне зоны досягания крупных веток деревьев, не соприкасался с разнообразными коммуникациями, был защищен от падающих предметов, например массивных сосулек или снеговых коржей. Во время транспортировки и монтирования секций следует избегать неаккуратного обращения. Особенно чувствительны в этом плане керамические и асбестоцементные изделия.
Дымоход в бане своими руками
Фото с сайта Tuning-house.ru
Собственная баня является признаком успешности и незаменимым атрибутом каждого состоятельного владельца частного дома. Если вы планируете самостоятельно построить такое сооружение, вам понадобится тщательно подойти к расчетам. Чтобы корректно установить дымоход вам необходимо исследовать, какие бывают варианты и как правильно их монтировать. Верно подобранный отвод дыма позволит не только равномерно функционировать вашей парилке, но и оставаться безопасным местом.
Сегодня в статье мы расскажем, как правильно сделать, установить и вывести дымоход в бане через стену своими руками, а также какой из вариантов лучше подойдет для вашего строения.
Основные требования к дымоходу
Самым важным требованием к дымоходу является пожаробезопасность. Она должна быть превыше всего. Также не стоит также забывать об угарном газе, который может отравить человека, так как не имеет ни запаха, ни цвета. Но если всё-таки человеку стало плохо от газового удушья, вот Вам статья с описание первой помощи.
Это, пожалуй, самые главные требования к любому дымоходу, учитывать их надо в первую очередь. А теперь к другим параметрам, которые тоже очень важны…
- Тяга дымохода будет гораздо лучше, если применять круглое сечение (меньшее сопротивление воздуха).
- Если дымоход в бане сделан из кирпича, то внутренние стенки должны быть гладкими, без излишков раствора (неровности также тормозят движение газов и дыма).
- Сечение квадратного или прямоугольного дымохода для бани выбирается в зависимости от мощности печки. Вот примерные показатели мощности и сечения труб: мощность 3,5 кВт – сечение 200 см2, 5 кВт – 270 см2, 7 кВт – 370 см2.
- Диаметр круглых труб выбирается из расчёта не менее 8 см2 на каждый киловатт мощности.
- Чтобы создать хорошую тягу, высота дымохода должна быть не менее 5 метров.
- Высота трубы над коньком крыши должна быть не менее 0,5 метра. В этом случае повышается пожаробезопасность. Так же понижается вероятность задувания дыма сильным ветром.
- При наличии плоской крыши, труба дымохода должна возвышаться над ней не менее 1 метра.
- При прохождении дымохода через потолок и крышу, обязательно делаются противопожарные разделки. Если дымоход из металлических труб, то в этих местах не должно быть соединений.
- Общая длина горизонтальных и наклонных участков дымохода не должна превышать 1 метра. При несоблюдении этого правила значительно ухудшается сила тяги, печь может дымить.
Рекомендации по эксплуатации дымоходов
Чтобы система дымоотвода в бане меньше засорялась, используйте дрова деревьев только лиственных пород. Топка хвойными породами опасна тем, что их горение сопровождается выделением смолы в большом количестве. Она оседает на стенках дымового канала в виде плотного слоя вязкой массы.
Все дрова предварительно обязательно тщательно просушивайте. При горении влажной древесины выделяется пар, который:
- способствует накоплению на стенках канала дымоотвода копоти и сажи;
- разрушает сам дымоход.
Полностью откажитесь от сжигания в печи пластиковых бутылок, резиновых изделий, полиэтиленовых пакетов, тряпок из полимерных материалов и т.д. Причина данной рекомендации звучит так: продукты горения различной синтетики формируют на стенках системы дымоотвода очень плотный налёт. Чтобы счистить его потребуется потратить немало времени и усилий. Кроме того, выделяемый при их горении дым опасен для всех живых существ — и людей, и животных.
Сжигание в печи некоторых типов дров (например, осиновых) способствует очищению дымоотвода от сажи
По окончании каждой растопки печи принимайте следующие профилактические меры:
- обильно посыпайте солью оставшиеся тлеющие дрова;
- сжигайте в печи несколько поленьев осины.
Это способствует предотвращению обильного оседания на дымовом канале сажи. Однако исключить появление там налёта не удастся. Он будет образовываться независимо от того, какими дровами вы топите и соблюдаете ли вы профилактические меры.
Регулярно проводите осмотр дымохода, при необходимости прочищайте его. К этой процедуре следует подходить с максимальной ответственностью. Если канал дымоотвода будет засорён, печка не сможет функционировать в нормальном режиме, что может вызвать серьёзные последствия, причём возникновение пожара вовсе не исключено. Если самостоятельно прочистить дымоход не удаётся, обращайтесь за помощью к специалистам соответствующего профиля. Пользоваться печью с сильно засоренным или неисправным дымовым каналом категорически запрещено.
Неискушённому в вопросах строительства бани человеку может показаться, что при создании в ней дымохода можно обойтись без советов сторонних лиц. Но вышеприведённая информация доказывает корректность следующего тезиса: процедура эта весьма ответственная, требующая изучения современных методик, наличия навыков и соблюдения определённых правил. Только тогда вы не допустите ошибок, а построенный в бане дымоход прослужит долго и надёжно.
Влияние диаметра трубы на эффективность тяги и протекание условий горения
Вопрос, какой диаметр трубы выбрать для дымохода в баню весьма часто возникает на практике и обусловлен желанием, с одной стороны обеспечить эффективное дымоотведение, с другой — сделать конструкцию компактной и легкой. Как найти компромисс?
Начнем с того, что тяга обеспечивается за счет разницы в давлении внутри и снаружи дымовой трубы, ввиду того, что плотность нагретого воздуха меньше, чем холодного. Это справедливо для такого понятия как естественная тяга. Принудительная тяга обеспечивается искусственным созданием направленного воздушного потока.
Условия для протекания процессов естественной тяги обусловлены многими факторами. Один из них — форма трубы.
Квадратное и прямоугольное сечение канала
В этом случае возможно возникновение завихрений в углах при увеличении скорости движения дымовых газов. В нашем случае с баней это хорошо и плохо. С одной стороны, предотвращается унос тепла в атмосферу и повышается топливная экономичность, с другой — возникает опасность появления сажевых отложений, особенно при использовании высокосмолистой древесины и некондиционного топлива.
Производственная практика по обустройству отопительных систем с дымоходными трубами прямоугольного сечения показывает, что при расчетах необходимо использовать следующие показатели:
- Соотношение размера топки и сечения дымового канала необходимо принимать в пропорции 1 к 1,5 — 1,55.
- Сечение канала не должно быть меньшим сечения поддувала печи.
- При генерации тепла печью до 300 — 320 ккал/час сечение канала должно быть не менее 145×145 мм.
Цилиндрическое сечение дымохода
Баня, труба которой имеет круглый канал, отличается высоким уровнем тяги и отсутствием зон подвихрений в стояке, характерных для прямоугольных труб. В меньшей степени склонны такие трубы и к образованию обильных сажевых отложений.
Основным критерием расчета следует считать, что отношение диаметра топки к диаметру трубы должен находиться в пределах от 1 к 4,5 до 1 к 9. Однако, трубу большего сечения, в обязательном порядке необходимо оснащать шиберной заслонкой, для уменьшения сечения дымохода с целью снижения уровня тяги и уноса тепла с дымовыми газами.
Применение кирпича при возведении кладки
Традиционным вариантом дымохода можно назвать кирпичную кладку. Особенность этой конструкции заключается в необходимости возведения конструкции на момент возведения самого сооружения. Чаще всего кирпичная кладка имеет прямоугольную форму, что определяет накопление в углах сажи. Есть возможность провести создание круглой формы, но при проведении подобной работы возникают серьезные трудности. К достоинствам можно отнести:
- Устойчивость к воздействию высокой температуры.
- Конструкция обеспечивает дополнительную теплоотдачу, что снижает вероятность образования конденсата.
- Довольно привлекательный внешний вид.
- Высокая надежность и устойчивость к воздействию окружающей среды.
Но можно выделить и несколько существенных недостатков:
- Возведение подобной конструкции требует весьма больших средств.
- Из-за высокой пористости поверхности на ней накапливается весьма большое количество сажи. Именно поэтому возникают серьезные проблемы по чистке.
- Большой вес. При рассмотрении кирпичной кладки следует учитывать тот момент, что конструкция оказывает весьма большое давление. Именно поэтому под печью и самим дымоходом должно быть создано прочное основание.
- Из-за воздействия сажи и других продуктов горения, а также повышенной влажности некачественный материал разрушается. При нарушении технологии возведения конструкции она может разрушаться весьма быстро.
Кроме этого не стоит забывать о том, что в углах образуются сильные вихревые потоки, в результате чего возникают серьезные проблемы с тягой. Многие решают большинство проблем с кирпичной кладкой путем установки трубы из нержавеющей стали внутри кладки.
Установка трубы в бане
Перед тем как монтировать дымоход в баню, следует приобрести или самостоятельно изготовить все конструкционные элементы. Стоит отметить, что самостоятельное изготовление трубы возможно только лишь, имея специальный инструмент и опыт изготовления.
Поэтому проще и лучше приобрести части дымохода в магазине и затем собрать их воедино, и цена такого решения будет самой приемлемой.
Инструкция по сборке не является сложной и вполне по силам человеку, который умеет обращаться с инструментом.
- Монтаж трубы начинается с того, что готовятся отверстия для дымохода. При строительстве бани с нуля эти проходы делаются заранее. Если дымоход внутренний, то отверстия делаются в крыше и потолке, если внешний, то в стене, недалеко от печи или котла.
Особое внимание стоит обратить на то, что собой представляет изоляция трубы в бане. В нее входит специальный межэтажный переходник, и кроме того — сэндвич труба, которая больше, чем основной дымоход.
Для внутренней трубы в перекрытиях изготавливается специальный короб, который служит переходником.
- Чтобы защитить кровлю, устанавливается специальный металлический фартук.
- Вначале устанавливается основная однослойная труба, которая входит непосредственно в топку, закрепляется к стене и к выходному отверстию топки.
- Устанавливается шибер, после которого идет снова однослойная труба, входящая в переходник в потолке. Если потолочное отверстие располагается не над печью, используется колено.
- После установки трубы в переходник, он заполняется теплоизоляцией.
- Следующий элемент – сэндвич труба. Она устанавливается внутрь предыдущей.
- Заключительный отрезок трубы заводится сверху, через крышу и металлический фартук.
- В заключение устанавливается защитный грибок.
Подбор элементов дымоходной системы
Если вы решились на из металла своими руками, важно правильно подобрать сечение труб. Производители печей указывают рекомендованный диаметр для каждой модели в инструкции
При отсутствии данной информации, этот параметр рассчитывают исходя из мощности печи, и количества числа поворотов. Однако, лучше доверить вычисления опытному консультанту, так как него зависит тяга и безопасность дымохода.
Схема дымоходной системы из металлических труб
Обратите внимание, что протяженность горизонтальных сегментов труб не должна превышать 100 см, пренебрежение этим простым правилом грозит слабой тягой печи и сажевыми отложениями внутри
- Если вы выводите дымоход через стену, правильно будет расположить его на расстоянии 50-60 см от края свеса.
- Монтируя трубу через крышу, старайтесь разместить ее в 50-150 см от конька.
- Если место расположение печи не позволяет сделать этого, зонтик дымохода поднимают над высшей точкой кровли на 1,5 или более.
- Обычно внутреннюю дымоходную систему прокладывают строго вертикально, при необходимости изменить направление используют колена с углом 45 или 90 градусов.
- Чтобы продавец правильно подобрал дымоход для печей, лучше сделать ее схему с размерами.
Материалы для дымоходов
Современной промышленностью налажен выпуск разнообразных материалов, пригодных для изготовления каналов для отвода продуктов сгорания.
Пункт 6.6.13 СНиП 41-01-2003 разрешает использовать при изготовлении трубы жаростойкий бетон, огнеупорный кирпич, асбестоцемент и сэндвич-конструкции из нержавеющего металла. Установка дымоотводов из других материалов нарушает требования документа. Ответственность за возможный ущерб несёт собственник.
Металл
Нержавеющая сталь дольше служит, так как противостоит конденсату и внешним воздействиям
Трубы из чёрного металла недороги, но мало подходят для дымохода печки.
Одностенные изделия:
- Быстро прогреваются до опасных температур. Горячие стенки могут вызвать возгорание прилегающих материалов, прикосновение приводит к сильным ожогам.
- Толстостенные трубы неудобны при установке из-за большой массы.
- Продукция из тонкого металла быстро прогорает и потребует замены.
- Внутри трубы образуется конденсат, что ускоряет образование сквозных отверстий. Угарный газ свободно поступает в помещение.
Сводом Правил допускается использование для бани исключительно дымоходов из нержавеющей стали.
Кирпич
Кирпич лучше изолирует горячую трубу от горючих материалов постройки
Правила разрешают использовать керамический и огнеупорный кирпич. Из такого материала чаще всего и строят дымоходы внутри бани.
Для самостоятельного изготовления внешних каналов кирпич подходит хуже:
- Вывод дымоотвода сквозь стену по силам опытным печникам.
- Необходим дополнительный фундамент для массивной конструкции.
- На шершавых внутренних стенках откладывается слой сажи, удаление которого потребует дополнительных затрат труда.
- Часть тепла расходуется на прогрев трубы, что не энергоэффективно.
- Без дополнительной защиты внешнего слоя кирпичная кладка ускоренно разрушается при частом чередовании циклов нагрева и промерзания, что происходит, если баню протапливают от случая к случаю.
Плюсом может служить внешний вид трубы, построенной мастерами каменщиками.
Асбестоцемент
Асбестоцементные трубы со временем разрушаются под воздействием конденсата
Преимущество материала — низкая стоимость. Точные геометрические размеры и возможность резки без применения специального инструмента упрощают монтаж.
Изделия из асбестоцемента чаще используют для изготовления внутренних каналов.
Промышленность выпускает только соединительные муфты, поэтому делать повороты дымохода проблематично.
Другой вариант применения — сборка внешней части дымоотвода, после того как продукты сгорания уже выведены сквозь стену на улицу.
Утеплитель потребует создания многослойной конструкции, что резко увеличивает конечную стоимость, которая приближается к цене сэндвич-труб.

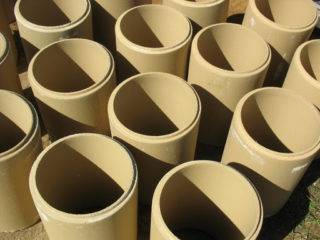

Керамика
Керамические трубы не портятся при высоких температурах, поэтому служат дольше
Керамические трубы для дымоходов долговечны, легко чистятся. Благодаря низкой теплопроводности на внутренней части выпадает минимум конденсата.
Полимерные изделия
Разрекламированное понятие «полимерный дымоход» означает всего лишь вкладыш в трубу.
Полимерный канал не повреждается от высокой температуры, легко изгибается, что облегчает монтаж.
Максимальная рабочая температура 250 ºС. Это значит, что присоединять полимерную трубу напрямую к печи нельзя, потребуется переходник — металлическая труба.
Основное назначение полимерных труб отвод продуктов сгорания от каминов и газовых колонок.
Преимущества и недостатки

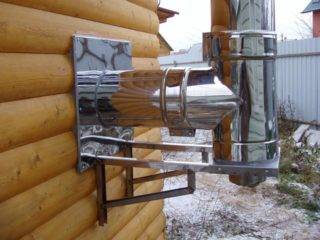

К плюсам дымохода наружного типа можно отнести:
повышенный уровень безопасности. Для трубы не придётся нарушать целостность кровли и чердачного перекрытия, что избавить от риска протекания дождевой и талой воды в зазоры между стенками дымохода и элементами кровельного покрытия;
пожаробезопасность. Основная часть дымохода расположена снаружи помещения, что более безопасно для таких строений, где изначально предполагается создание нестабильного температурно — влажностного режима;
компактность
Такого типа конструкция не занимает много места внутри бани, что особенно важно для малых по площади помещений;
удобство монтажа. При сборке канала требуется оборудовать всего 1 проход через ограждающие конструкции строения.
Достаточно весомыми минусами устройства такого дымохода являются:
- быстрое выхолаживание конструкции, а значит внутри него будет образовываться конденсат. Такое сооружение требует значительных затрат на усиленного утепления;
- наличие поворотов. Труба для отвода дыма, выходящая через стену имеет конфигурацию с одним или двумя поворотами, которые снижают тягу внутри конструкции и мешают нормальному функционированию печи. Что бы исправить этот недостаток используют изделия большего диаметра.
Монтаж дымохода из сэндвич-труб
Сэндвич-трубы представляют собой готовые двустенные конструкции, состоящие из внутренней и наружной трубы с утеплителем между ними. Для уплотнения стыков собираемых элементов используется специальный жаропрочный герметик. Универсальность сэндвич-труб позволяет смонтировать своими руками дымоход любого конструктивного исполнения.
Порядок устройства внутреннего дымохода с горизонтальным выходом из печи следующий:
- Приобретаются необходимые материалы, подготавливается рабочее место. Размечаются и вскрываются проемы для прохода дымовой трубы.
- На дымник печи с помощью специального хомута и герметика устанавливается тройник из нержавеющей стали с краном для слива конденсата. В верхний раструб тройника вставляют дымоход- конвектор.
- Затем в раструб конвектора монтируется шибер для регулировки тяги дымохода. В раструб шибера устанавливается стартовый адаптер (для перехода с одностенной трубы печки на сэндвич-трубу), после которого до нужной отметки собирают необходимое количество сэндвич-труб.
- Все соединения собирают на герметике и фиксируют хомутами. Схема сопряжения такая: внутренняя труба — «по конденсату» (верхняя труба входит в раструб нижней), наружная оболочка — «по дыму» (нижняя входит в раструб верхней).
- Для прохода через перекрытия на дымоход монтируют потолочно-проходной узел с засыпкой в зазоры керамзита. Проходной узел выполняет двойную функцию: фиксация дымовой трубы и предотвращение воздействия высоких температур на строительные конструкции.
- После выхода за пределы кровли на последний сэндвич устанавливается оголовок, примыкание трубы к покрытию крыши герметизируется специальным эластичным элементом.
По окончании работ необходимо провести испытание собранной конструкции – пробную топку печи, чтобы убедиться в герметичности и надежности всех соединений.
Кирпичное устройство
Классическая модель трубы для отвода продуктов сгорания – это сооружение на основе кирпичной кладки. Устройство данного вида дымохода отличается определенной сложностью, но его конструкцию вполне можно упростить. При этом производимые изменения не должны негативно влиять на надежность канала и мощность тяги.
Участок дымохода от печи до потолка должен возводиться с использованием глиняного раствора. Далее он заменяется цементно-песчаным, который применяется и для кладки над крышей.
Этапы работ по возведению канала
Чтобы правильно вывести трубу в бане через потолок, нужно придерживаться восьми шагов. Ниже мы попытались предоставить максимально понятную инструкцию.
Этап 1. Разметка потолка и крыши под отверстия для дымохода. Проделайте проемы, соблюдая строгую вертикальность. Подготовьте раствор для кладки.
Этап 2. Размещение надсадной части. Необходимо, чтобы диаметр прохода соответствовал минимально допустимым размерам, гарантирующим требуемую мощность тяги вне зависимости от рабочего режима печи и климатических условий.
Поверхность внутри дымохода не должна иметь серьезных неровностей, так как это может послужить причиной того, что потоки воздуха будут закручиваться, приводя к снижению тяги. В связи с этим с заделкой швов тянуть не стоит.
Кладка дымохода должна быть толщиной в полкирпича, что считается нормой для бань. В то же время требуется постоянно проверять каждый ряд на вертикальность, так как в дальнейшем нельзя будет исправить ошибки без снятия кирпичей. Это можно сделать с помощью обыкновенной нити, натягиваемой от угла потолочного отверстия до угла надсадной части, образуемого первым рядом.
Этап 3. Кладка распушки, обеспечивающей дополнительную надежность конструкции дымохода и защищающей его от возгорания. Непосредственно распушка создается путем расширения внешних стенок канала, устойчивость которым придается за счет использования арматуры
При этом необходимо соблюдать следующие условия: дополнительные детали не должны быть заметны на поверхности конструкции, а также важно, чтобы они не выходили внутрь
Каждый из рядов, идущий поверх следующего, необходимо класть таким образом, чтобы он выступал примерно на четверть. В результате максимальная ширина дымохода должна быть достигнута к тому моменту, как кладка упрется в потолочное перекрытие.
Этап 4. Фиксация вертикального канала посредством обрезных досок, прибиваемых по периметру распушки с максимальной плотностью прилегания. Такое применение пиломатериала позволяет добиться прочного крепления дымохода, что исключает возможность колебания конструкции под воздействием ветра. Оптимальным решением является выполнение расширения в непосредственной близости от потолочных балок.
Этап 5. Уменьшение ширины дымохода по периметру с целью перевода распушки в стояк с продолжением кладки до самой крыши.
Этап 6. Установка выдры – участка вертикального канала, с помощью которого осуществляется отведение дождевых вод. Его размеры превышают габариты стояка и составляют четверть кирпича. Эта часть конструкции укладывается точно так же, как и распушка.
С целью сохранения внутренних размеров дымохода необходимо задействовать тонкие вставки. Угол наклона кровли оказывает влияние на высоту выдры. Низ верхнего элемента покрытия служит началом отсчета кладки участка дымохода, предназначенного для отведения дождевых вод, который должен возвышаться не менее чем на 2 ряда над верхней точкой.
Этап 7. Кладка шейки дымохода с необязательным обустройством оголовка и установкой решетчатого колпака из металла.
Этап 8. Уплотнение стыков кровельного покрытия и выдры с достижением максимальной герметизации этого участка дымохода с помощью того или иного способа. Именно от выбранного метода и ряда факторов зависит то, как будет произведена герметизация.
Дымоход из кирпича – это дорогостоящая конструкция, отличающаяся сложностью возведения, использование которой не является единственно возможным решением. Современные технологии и материалы позволяют устанавливать более простые и эффективные конструкции.
