Какую трубу использовать для печки в бане

Достоинства дымоотвода из металла

Если вы планируете установить трубу в баню своими руками, самое удобное решение – дымоход из железной трубы. В любом строительном супермаркете или на рынке вы найдете множество готовых агрегатов. К преимуществам таких систем относят:

• Демократичные цены. Стоимость такого решения в несколько раз ниже, нежели у кирпичных дымоходов.
• Простой монтаж. Весь процесс установки можно выполнить самостоятельно и не прибегать к дорогостоящим услугам мастера.
• Удобство пользования. В отличие от кирпича, поверхность металла гладкая, а это означает что на стенках не будет скапливаться сажа и прочие загрязнения. Таким образом вы сэкономите собственные силы и время, так как необходимости прочистки дымохода нет.

У металлических конструкций есть и свои недостатки. Самый главный из них – плохая теплоизоляция

В зимнюю пору, выведенный наружу элемент, будет накапливать на себе конденсат. Для решения данной проблемы созданы сэндвич трубы. Они состоят из двух уровней металла с термоизоляционным материалом между ними.

Далее расскажем, как правильно поставить трубу в бане.

Виды дымоходных труб в зависимости от материала

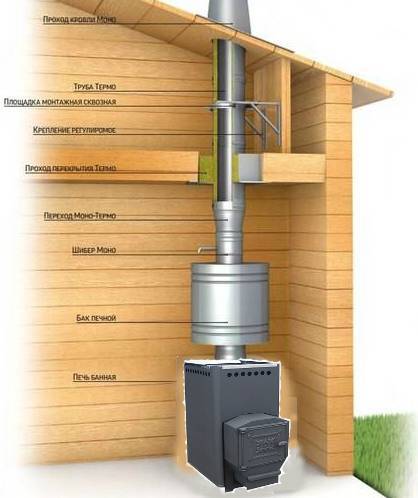

Схема монтажа стального сендвич дымохода.

Дымоходы для бань, в зависимости от материала изготовления, подразделяются на:

• кирпичные;
• стальные;
• керамические;

Трубы из асбестоцемента и алюминия для установки в бане не подходят из-за скапливания конденсата, что может привести к печальным последствиям.

Современный дымоход уже нельзя сделать простой кирпичной кладкой, он требует использования термостойких материалов для изготовления качественного дымового канала и фильтров для очищения дыма от вредных продуктов сгорания. Кирпичные дымоходы должны выдерживать высокие температуры, противостоять воздействию агрессивных кислот и конденсата. В настоящее время чаще всего их устанавливают в сауне.

Стальные трубы для бани представляют собой двухконтурные модули из нержавеющей (жаростойкой, антикоррозионной легированной) стали, так называемые дымоходы-сэндвичи: между двумя слоями «сэндвича» разного диаметра находится теплоизоляционный материал (минвата или базальтовое волокно). Благодаря двойному слою они не разрушаются от тепловых расширений и внутри не собирается конденсат. В отличие от керамических труб, стальные можно изгибать в любых направлениях. Они легче кирпичных дымоходов, достаточно просты в монтаже, не ржавеют, имеют отличную тягу, могут быть укомплектованы люками для прочистки и искрогасящими решетками, что актуально для деревянных бань. Самые долговечные стальные трубы из стали толщиной 1 мм.

Стальные трубы подойдут к любому дизайну, так как их можно выкрасить снаружи в любой цвет.

https://www.youtube.com/watch?v=YrZYZj9Hh7k

{reklama2}

Керамические трубы представляют собой 3-слойный модуль высотой около 30 см, внутренний слой которого сделан из керамики. Керамические трубы устойчивы к высоким температурам (могут выдержать нагрев до 1200°C), экологичны (так как керамика производится из природного материала — глины), просты в монтаже и эксплуатации (дверцы, укомплектованные керамическим дымоходом, позволяют осматривать и чистить трубы, не поднимаясь на крышу бани), имеют небольшой вес (по сравнению с кирпичными и бетонными). Благодаря особенной гладкости внутренней части керамического дымохода имеют отличную тягу: дымовой газ и продукты горения выходят не задерживаясь, без турбулентных завихрений.

Установка теплообменника к банной печи или котлу своими руками

Современные модели банных печей, котлов нередко дополняются теплообменниками ‒ устройствами для нагрева воды. Какими они бывают, нюансы и сложности монтажа разберем ниже.

Схема: 1 – теплообменник; 2 – накопительный бак; 3 – верхний отвод (min наклон 20°); 4 – нижний отвод (min наклон вниз 1-2°); 5 – сливной кран накопительного бака; 6 – сливной кран системы.

Устройство теплообменника

В основе работы ‒ физические свойства воды, которая в горячем виде расширяется, идет кверху, холодная вода остается внизу.

В баню ставят небольшие теплообменники для быстрого нагрева. К нему идет одна труба сверху, другая – снизу.

Бак с водой иногда устанавливают в парилке, но чаще в помывочной. Причем на таком уровне, чтобы его нельзя было задеть.

Горячая вода идет по верхней трубе к баку, по нижней трубе по мере расхода горячей воды заливается холодная.

Важные нюансы монтажа

Теплообменник может:

• быть встроенным в печь;
• крепиться к дымоходу;
• фиксироваться к потолку парной.

Для постоянного наличия в моечной горячей воды нужно поддерживать процесс горения в печи и бесперебойную подачу воды в бак. Для реализации второго момента часто применяют циркуляционный насос.

Без него можно обойтись, когда диаметр труб составляет 1 дюйм.

Для снижения тепловых потерь общая протяженность труб не должна быть более 3 м.

Перед установкой стоит учесть такие рекомендации:

1. Качественный теплообменник не должен потреблять больше 10% от выработанной энергии печи.
2. Трубы укладываются таким образом, чтобы вода текла сама при прямой подаче под углом 250 градусом, при обратной подаче под углом 30 градусов.
3. Объем воды в баке под каждую модель теплообменника подбирается отдельно. Это зависит от выбранной мощности. Если ее будет мало, то она будет часто кипеть и на стенках начнет накапливаться накипь, что может стать причиной пожара. При завышенном объеме воды процесс нагревания займет много времени.
4. Запаса мощности должно хватать на случай остывания после прогорания дров в печке.

Когда бак с водой размещен прямо в парилке, подключение теплообменника проходит в таком порядке:

1. Входное отверстие в бак делается на 5 см выше верхнего штуцера регистра (минимум 1,5 м от пола). Это обеспечит лучшую циркуляцию воды.
2. Низ бака должен находиться от пола минимум на высоте 1,5 м или даже выше.
3. От потолка нужно отступить еще полметра.

Из-за слишком высокого расположения бака сложно проконтролировать уровень воды в нем.

Поэтому есть другие варианты подключения:

1. Бак размещается ниже.
2. Штуцер оборудуется сбоку под подводный контур.

Минус этого способа в том, что, когда уровень воды будет меньше верхнего штуцера, циркуляция не произойдет. Вода в теплообменнике будет стоять и временами кипеть, а в баке так и останется холодной.

Размещая бак в мойке, требования к монтажу остаются такими же.

Можно покупать соединительные трубы из металлопластика или брать обычные гибкие шланги. Диаметр ‒ 1 дюйм. При большем диаметре придется ставить циркуляционный насос.

Уплотнители должны быть из прочного тангита, прокладки фитингов ‒ из паронита.

Обязателен к установке сливной кран. Через него можно удалить засорения из системы, слить воду на период неиспользования бани.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

• труба из нержавеющей стали или обычного черного металла с толстыми стенками;
• двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
• традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Внешняя и внутренняя дымоотводящая система

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям — это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.

Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки. Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

В помощь − сэндвич-трубы

Для тех, кто желает оборудовать в бане безопасный дымоход, предлагаем воспользоваться сэндвич-трубой. Данная конструкция включает несколько секций, легко помещаемых друг в друга, т.е. похожа на многослойный пирог.

Вот главные составляющие сэндвич-трубы:

• слой из нержавеющей стали (изнутри);
• утеплитель в виде ваты базальтовой/минеральной (посредине);
• сталь с цинковым покрытием (снаружи).

Данная креативная конструкция представляет изоляцию дымохода, встроенного в общую систему, и предназначена для решения одновременно двух задач:

• защиты от скоплений сажи внутри;
• поддержания оптимальной температуры снаружи.

Сэндвич-трубу легко собрать самостоятельно и применять для сауны с железной печью или бани. Как поступить, если построили русскую парилку с печкой из кирпича? Ниже рассмотрим, чем обложить трубу в данной ситуации, чтобы уберечь ее от воспламенения.

Проделывание отверстия в стене и выведение воздуховода

Свой собственный дымоход внешнего типа может иметь любую форму. Однако его непременно надо будет вывести наружу, а сделать это можно через любое доступное отверстие в стене. Если же его нет, то дыру придется сделать самому. При этом ее размеры должны совпадать с диаметром воздуховода. Проделать отверстие в бетонной стене поможет ударная дрель или перфоратор, а при работе с деревом понадобится лобзик и зубило.

С двух сторон к проделанному отверстию закрепляются специальные переходники, обеспечивающие герметичное подсоединение основного канала. Они имеют форму квадрата с проделанным внутри отверстием определенного диаметра. В углу каждого угла четырехугольника имеется отверстие, предназначенные для вкручивания крепежа.

После установки переходников в полученное отверстие выводится труба, подключенная к печи, а ее стыки дополнительно проклеиваются армирующей лентой.

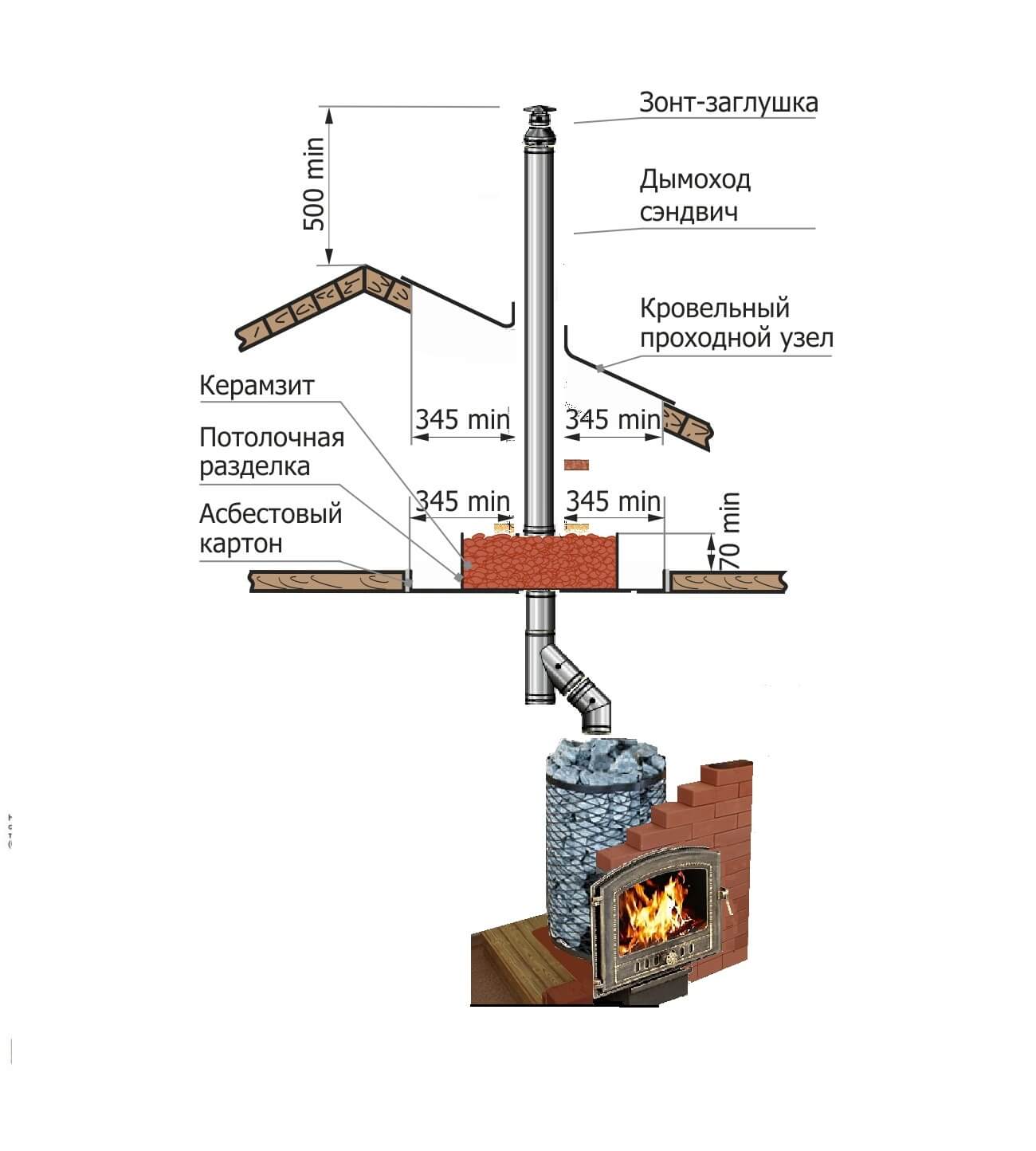

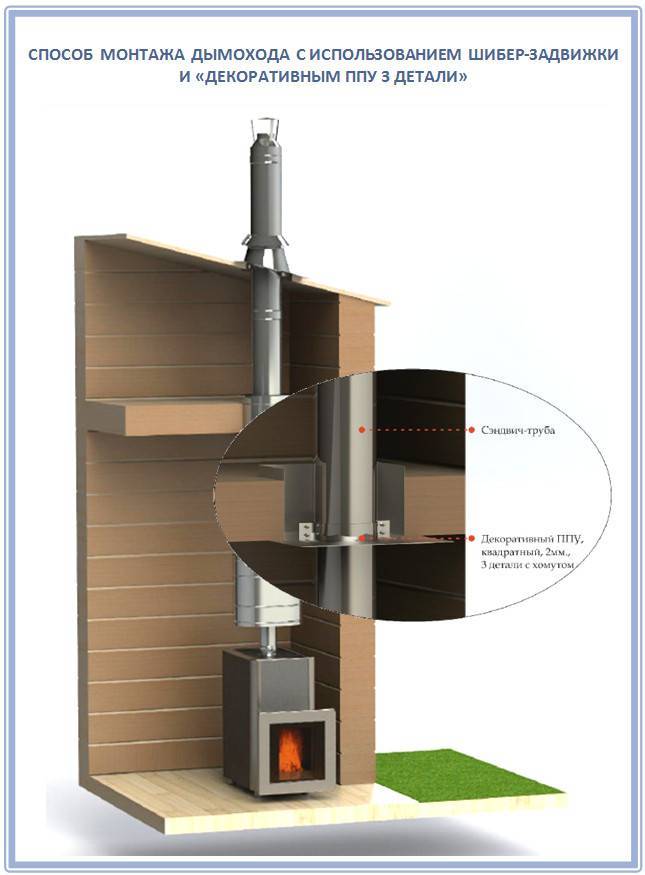

Типы проходных узлов через потолок

Во время устройства выходного отверстия для дымоходной трубы своими руками обнажаются материалы «пирога» перекрытия, которые также начинают испытывать действие жара. Их необходимо защитить, а помимо этого, правильно закрепить трубу в правильном положении. Именно для этой цели используют потолочную разделку, которую еще называют узел прохода.

Самый простой способ решения проблемы вывода дымохода через потолок — приобрести проходной узел промышленного изготовления. Он выглядит как коробка, выполненная из металла или минерита, имеющая закрепленную с одной стороны пластину из нержавеющей или оцинкованной стали. В центре этого узла располагается отверстие, куда вставляют сэндвич. Пластина, которая будет крепиться со стороны помещения, поможет закрыть отверстие в потолке, выступая здесь в роли декоративного элемента. Еще она выполняет функцию опоры для теплоизолятора, который используют для заделки пространства между трубой и балками перекрытия.

Все специалисты сходятся во мнении относительно выбора подходящего материала для изготовления проходки в бане. Это должна быть только нержавейка. Объясняется это тем, что преобладающие в парной температуры в результате воздействия заставляют материал выделять вредные вещества. В случае же использования нержавейки подобная опасность для здоровья исключена.

Сделать проходной узел своими руками довольно просто. Если в бане потолочная конструкция уже присутствует, но выполнена без учета прохода трубы, то в выбранном для узла месте проделывают квадратное отверстие сечением на 12 см меньше декоративной панели. На балки и доски укладывают слой утеплителя. Если есть возможность, можно дополнительно закрепить полосы минерита, базальтового или асбестоцементного картона. Также подойдет и полоса изоляции из каменной ваты. Иногда может понадобиться сделать подбивку утеплителя полосами металла.

Что же касается особенностей монтажа в бане трубы на печь своими руками, приспособление нужно надеть на прямой участок, который будет проходить на пересечении с перекрытием. От исполнителя требуется только приподнять узел прохода на необходимую высоту. Под края устройства, которые будут находиться на одном уровне с досками потолка, нужно подложить полосу утеплителя, а затем выполняют финишное крепление с помощью саморезов. Очень часто фабричные проходные узлы уже имеют перфорацию под саморезы, поэтому проводить их подготовку перед монтажом не потребуется.

Проходные узлы для дымохода в бане могут иметь различную форму. В некоторых случаях по периметру отверстия для дымохода встраивают металлический цилиндр. В этом случае края декоративной пластины будут выходить за цилиндр на достаточно большое расстояние. Если планируется использовать проходной узел подобной формы, то отверстию всё равно необходимо придать квадратную форму. Допустима здесь и круглая форма, но тогда придется выдержать расстояние между его краем и трубой 130 мм при наличии изоляции на трубе либо 250 мм при ее отсутствии.

В процессе реализации этого варианта вы должны обратить внимание на следующее: площадь пластины должна быть достаточной для того, чтобы она смогла закрыть все отверстие целиком. При использовании узла подобной формы нужно защитить дерево не только утеплителем, но и металлическими полосами

Иногда в бане могут использоваться проходные узлы без цилиндра вокруг трубы, но при этом у них могут присутствовать по периметру наружные бортики. Чаще всего они делаются из металла, хотя встречаются и изделия из минерита. При использовании узла с металлическими бортами необходимо оббить края отверстия в потолке утеплителем, например, базальтовым картоном. Если же бортики выполнены из минерита, то подобную операцию выполнять не придется, поскольку материал обладает хорошими теплоизолирующими свойствами.

Дымоходы из кирпичей

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.

Примерно схема дымохода из кирпичей состоит из следующих элементов:

1. Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.
2. Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.
3. Стояк – прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.
4. Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.
5. Шейка – это место, где труба сужается до начальных внешних параметров.
6. Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.
7. Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.

Установка труб с внешней стороны

Внешняя часть дымохода требует установки специальных сэндвич-панелей, состоящих их двух слоев оцинковки с проложенным между ними слоем термоизоляционного материала. Монтаж подобной трубы необходим для того чтобы горячий воздух, выводящийся из помещения бани не успевал остывать и полностью выводился в атмосферу. Если трубу не утеплить, то дым может становиться холодным непосредственно внутри канала, образовывая переток воздушных масс, их возвращение обратно внутрь помещения и провоцируя появление большого количества конденсата.

Каждая секция трубы закрепляется при помощи специального крепежа, который вкручивается во внешнюю стену и имеет форму специального хомута. На каждый сегмент трубы достаточно установки одного крепежного элемента.

В месте вывода трубы из здания устанавливается еще один тройник. Его назначением является сбор конденсата, образовывающегося внутри внешней части дымохода. При этом для обеспечения лучшей циркуляции воздуха к нему подключается еще один сегмент трубы, на конце которого монтируется заглушка.

Правильный монтаж дымоходов для газового оборудования

Особенности отходов, образующихся при работе газового котла, подразумевают определенные конструктивные требования к дымоходам для данного типа отопительных приборов (см. Установка дымоходов различных видов).

Собираем дымоход для котла с естественной тягой

Общая схема монтажа дымохода для напольного газового котла с отверстием для отвода продуктов сгорания сзади корпуса выглядит следующим образом:

• Так как в дыму, образующемся при работе газового котла, появляются кислотосодержащие вещества, то дымоход нужно делать из кислотостойкой нержавейки. Такие системы продаются в магазине и процесс их сборки не является особо сложным. Оптимальным вариантом является двухканальный дымоотвод типа «сэндвич».
• Основная часть трубы находится на улице. Для придания жесткости она крепится в одном-двух местах на пристенные кронштейны.

• Начинается процесс установки дымоходной системы с соединения газового котла с трубой. Абсолютно все стыки необходимо стягивать крепежными хомутами, предварительно проложив по всей окружности специальную ленту-герметик, которая обычно идет в комплекте.

• Все последующие элементы дымохода вставляются внутрь предыдущих. Для наглядности на рисунке приведена схема дымохода для газового котла.

  Состав металлического дымоотвода для котла

• Для того чтобы вывести сэндвич трубу на улицу, необходимо сделать отверстие под нее. При кирпичных стенах достаточно будет небольшого слоя изоляции, а если стены дома деревянные, то в процессе установки дымохода не нужно экономить на каменной вате. Толщина ее должна быть минимум в 10 см.
• После вывода наружу при переходе в вертикальное положение обязательна установка тройника с «лейкой». Он выполняет функцию сборщика конденсата.
• Далее дымоход обычно имеет вертикальное направление вплоть до края крыши, который выпирает от стены в сторону. Для вывода наружу используются полуотводы в 45 градусов уклона.

• Рассчитывая длину трубы, нужно учитывать два фактора: тягу и удаленность от конька крыши. С тягой все понятно: чем выше труба, тем лучше тяга. А вот зависимость длины трубы от расстояния между коньком и ею отображает данная графическая схема сборки дымохода:

  Правильная установка дымоходных труб

• Если высота конька большая и расстояние от дымоходной трубы до него велико, то возможно собрать всю систему таким образом:

  Грамотная сборка сэндвич дымохода

• В данном случае труба снова входит в помещение и выходит наружу сквозь кровлю ближе к уровню коньковой планки.

• При выходе на кровлю труба имеет выпирающую часть (юбочку), которая выполняет ту же функцию, что и выдра в кирпичной трубе.
• Для лучшей защиты от проникновения осадков под кровлю труба вставляется в отверстие своеобразного фартука, имеющего форму квадрата.

Монтируем вытяжку для настенного котла

Существует тип газовых котлов с принудительной вытяжкой продуктов сгорания. Внутри вытяжной камеры таких аппаратов стоит «дуйчик»- вентилятор.

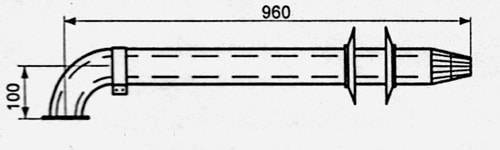

Размеры коаксиального дымохода

Дымоходы таких котлов отличаются минимальными размерами в длину и наименьшей сложностью в монтаже. Они состоят из двух каналов, изолированных каменной ватой высокого качества. Внутренний канал служит вытяжкой, а наружный — заборником воздуха с улицы.

Схема дымохода для котла с коаксиальным выходом несложная, монтаж осуществляется следующим образом:

• На котел надевается отвод с углом в 87 градусов.
• Далее намечается отверстие в стене под трубу. Затем котел снимается с анкеров и по разметке выдалбливается (выпиливается) сквозное отверстие с учетом прокладки негорючей изоляции в 30–100 мм по всей длине окружности трубы.
• Теперь просовываем трубу в отверстие и вставляем ее в отвод, который уже прикреплен специальными винтами к корпусу котла.
