Эксплуатация и обслуживание электрических приборов
Электрооборудование в процессе своего использования подвергается процессу физического износа под действием механических, термических, химических факторов, а также природных факторов.
Износ может быть нормальным в результате длительной эксплуатации приборов или в результате серьезного повреждения, на которое подается электричество.
Профилактическое обслуживание проводится систематически с целью предотвращения повреждений и поддержания оборудования в хорошем состоянии.
Специалист использует измерительные и испытательные приборы, чтобы точно определять возникшие проблемы. Он обнаружит возможный дефект и устранит его.
Что говорится в ГОСТ и ПУЭ о цветовой маркировке
Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.
До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».
Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.
Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.
Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:
- коричневый – синий – зеленый/желтый;
- коричневый – серый – черный.
Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:
- коричневый – серый – черный – зеленый/желтый;
- коричневый – серый – черный – синий.
Схемы для 5-жильного провода выглядят следующим образом:
- коричневый – серый – черный – зеленый/желтый – синий;
- коричневый – серый – 2 черных – синий.
Синим цветом обозначается «нулевая» жила.
Не рекомендуют использовать только два цвета – красный и белый.
К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.
Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня. Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения
Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски
Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.
Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN
Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.
Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.
Провод ПВ1
Круглый тип сечения, изоляция ПВХ, медь, 1 жила. Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.
Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе. Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами. Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.
Срок службы
Срок службы кабеля регламентирован государственными нормативами (ГОСТ 16442-80, ГОСТ 18410-73 и т.д.), подразделяется на фактический и гарантийный.
Гарантия на изделие выдается производителем на срок, исчисляемый с начала использования конструкции. Порядок действует при соблюдении покупателем правил транспортировки, укладки, функционирования. Гарантия на провода с изоляцией из пластмассы составляет не менее 5 лет. На кабели с изоляцией бумажной выдается гарантия до 4,5 лет.
Срок годности кабеля представляет фактический период использования конструкции до разрешенных стандартом технических параметров. Фактическая продолжительность и период эксплуатации составляют для кабелей с пластмассовой изоляцией около 25 лет. Провода, имеющие изоляцию из пропитанной бумаги, можно эксплуатировать до 30 лет.
Силовые кабели
Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.
ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.
ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.
Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.
Выделяют такие виды силовых кабелей этого типа:
- АВВГ. Бывает многожильным или одножильным алюминиевым.
- ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
- ВВГп. Это плоский защищенный провод.
- ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.
NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.
Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.
Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.
По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.
Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.
ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.
Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:
- АВББШв. Внутри жилы из алюминия.
- ВББШвнг. Не горит.
- ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.
Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.
Маркирование проводов для электросетей 3-фазного и постоянного тока (цвета проводов)
Цвета проводов. Окраска фазы
В случаях, если монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:
- желтый — фаза А (L1);
- зеленый — фаза В(L2);
- красный — фаза С (L3);
- голубой — нулевая шина;
Они выглядят в виде продольных и наклонных полос. Полосы желтого и зеленого цвета — шина заземления. Обычно расцветка фаз сохраняется в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. Еще на окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.
В случае недоступности шин для осмотра, когда на них присутствует напряжение, вполне допустимо их не окрашивать. Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.
Цвет нейтрали (цвета проводов)
Он же нулевой рабочий проводник. Его цвет оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль. По стандарту синий цвет и оттенки голубого приняты для обозначения нейтрали (рабочего заземления). Использовать другие цвета окраски для обозначения нейтральных жил не разрешается. Единственно допустимый вариант использование синей и голубой изоляции для обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше такая расцветка нигде не используется.

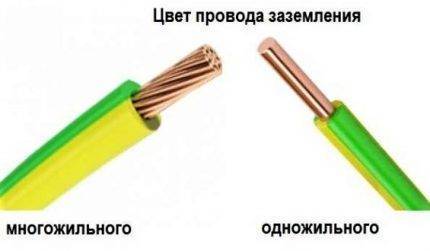

Цвет заземления (цвета проводов)
Цвета проводов. Окраска фазы
Чаще всего в электросетях заземление обозначается двухцветной окраской. А именно это жёлтый фон с проходящей по нему зелёной или чёрной полоской. Для совмещённых PEN-проводников концы дополнительно маркируются голубыми метками на концах. То есть получается такой желто-голубой окрас. Еще могут быть добавлены жёлтые или зелёные метки на общем голубом фоне.
При сборке электрощита на 380 вольт трёхфазной сети стандартно применяется такая цветовая индикация жил кабеля:
- Красный или коричневый – фаза А.
- Чёрный – фаза В.
- Серый, белый – фаза С.
- Голубой – нулевая жила.
- Жёлто-зелёный – «земля».
Правила диктуют, какого цвета проводов заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Любой другой цвет для обозначения провода земли использовать категорически нельзя. Так же, как и не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение. Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Для других государств установлены свои правила. Они маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.
Основные цвета проводов для маркировки за рубежом:
- нейтраль — белый, серый или черный;
- защитное заземление — желтый или зеленый.
Есть даже такие стандарты для некоторых стран, где допускается использование в качестве защитного заземления оголенного металла без изоляции. Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.
Буквенно-цифровые обозначения
Маркировка на внешней изоляции наносится в соответствии со стандартами ГОСТ. Данные нормы ГОСТ позволяют отличать между собой виды конечной продукции – шнур, кабель, провод. Если обозначения не наносятся на внешней оплетке, то на нее крепится специальная бирка с нанесенной информацией. По стандартам ГОСТ проводом называется одна или большее количество жил, которые покрываются изоляционным материалом по всей поверхности или без него. Самая простая конструкция.
По ГОСТу кабель представляет собой несколько отдельно изолированных друг от друга жил, которые одновременно заключены в герметичную прочную внешнюю оболочку. Оболочка может быть металлической или из различного вида пластика. Шнуром стоит называть две и больше гибкие жилы, которые по всей длине соединены между собой методом скручивания или неметаллической оплеткой.
Таким образом, ГОСТ устанавливает их отличия по конструкции. Кроме различия их маркировка на изоляционном материале, они также имеют свой номер ГОСТ. Номер ГОСТ можно узнать в техническом паспорте, который прилагается к бухте провода. В связи с этим производство кабеля, которые относятся к определенной группе (по назначению), должно основываться на стандартах ГОСТ. Выпускаемые провода разделяются на группы: силовые, контрольные, связные, управление, радиочастотные.
При обнаружении буквенно-цифровых обозначений на изоляции, их можно расшифровать самостоятельно:
Первая буква в маркировке – материал жилы.
- А – алюминиевая жила;
- АС – со свинцовой оболочкой;
- АА – оболочка из алюминия.
Если буквы нет, то жила из меди. Вторая буква – сфера применения конструкции.
- Б – провода для самолетов;
- К – контрольный кабель;
- КГ – гибкая конструкция;
- Г – предназначен для горной местности;
- М – для монтажа;
- П – провод;
- ПП – плоская конструкция;
- О – оптический;
- У – установочный кабель;
- Ш – шнур;
- ШБ – для бытового использования;
- Э – для шахт.
Если же второй буквы нет, то это силовой кабель. Третья буква. Отображает степень их гибкости. Г – многожильный, гибкий. Без буквы – одножильный. Четвертая буква. Изоляционный материал.
- В – поливинилхлоридный пластикат;
- П – особый полиэтилен;
- Р – резиновая изоляция;
- НР – негорючая резина;
- Ф – фторопласт;
- Ц – изоляция из пленки.
Для обмотки используются другие обозначения. Их материал может быть очень разнообразным. Пятая буква. Материал внешней оболочки продукции или бронированный корпус.
- БбГ – броня из стальных негорючих лент;
- Бн – корпус из стальных лент, наличие огнеупорного защитного покрова;
- В – ПВХ;
- Д – провод с двумя сердечниками;
- К – корпус из круглых оцинкованных стальных проволок, помещается в защитные покрова;
- СБ – броня из свинца.
Шестая буква. Защитный покров, назначение слоя и конструкции.
- В – изоляция из прессованной бумаги;
- Г – защита от коррозии;
- Без буквы Г – защищенность от внешних механических повреждений;
- О – проводники, которые находятся в изолированной одной оболочке или оплетке;
- Шв – прессованный шланг из поливинилхлорида;
- Шп – из полиэтилена;
- Шпс – из тугоплавкого полиэтилена;
- Э – экранированный;
- Бн – броня из стальных лент и в защитных покровах, не горит;
- Т – провод используется для прокладывания по трубам
Прописные буквы также позволяют уточнить некоторые особенность конструкции и их свойства. Затем следуют цифровые обозначения. Первая цифра – номинальное напряжения линии. 1 – один кВ, а без цифры – 600 вольт. Вторая – количество жил в конструкции. От 1 до 37. Третья – площадь сечения, в зависимости от их типа.
1.2. Классификация и маркировка силовых кабелей
Силовые кабели удобно классифицировать по номинальному напряжению, на которое они рассчитаны; классификационными признаками могут служить также вид изоляции и конструктивные особенности кабелей (см. рис. 1.1).
Все силовые кабели по номинальному рабочему напряжению можно условно разделить на две группы. В группу низкого напряжения кабелей включены кабели, предназначенные для работы в электрических сетях с изолированной нейтралью переменного напряжения 1, 3, 6, 10, 20 и 35 кВ частотой 50 Гц. Эти же кабели могут быть использованы в сетях переменного напряжения с заземленной нейтралью и в сетях постоянного напряжения. Такие кабели выпускаются в России с бумажной пропитанной, пластмассовой и резиновой изоляцией, причем наиболее перспективным видом изоляции является пластмассовая.
Рис. 1.1. Классификация силовых кабелей
Кабели с пластмассовой изоляцией более просты в изготовлении, удобны при монтаже и в эксплуатации. Производство силовых кабелей с пластмассовой изоляцией в настоящее время значительно расширяется. Силовые кабели с резиновой изоляцией выпускаются в ограниченном количестве. Кабели низкого напряжения в зависимости от назначения выпускаются в одножильном, двухжильном, трехжильном и четырехжильном исполнении (рис. 1.2–1.4).
Рис. 1.2. Двухжильные кабели с круглыми (а) и сегментными (б) жилами
Одножильные и трехжильные кабели предназначены для работы в сетях напряжением 1–35 кВ, двух- и четырехжильные кабели используются в сетях напряжением до 1 кВ.
Рис. 1.3. Трехжильные кабели с круглыми (а) и секторными (б) жилами
Четырехжильный кабель предназначен для четырехпроводных сетей переменного напряжения. Четвертая жила в нем является заземляющей или зануляющей, поэтому ее сечение, как правило, меньше сечения основных жил. Однако при прокладке кабелей во взрывоопасных помещениях и в некоторых других случаях сечение четвертой жилы выбирается равным сечению основных жил.
Рис. 1.4. Четырехжильные кабели
В группу кабелей высокого напряжения включены кабели, предназначенные для работы в сетях переменного напряжения 110, 220, 330, 380, 500, 750 кВ и выше, а также кабели постоянного напряжения кВ и выше. Основная масса кабелей высокого напряжения в России в настоящее время изготовляется с пропитанной маслом бумажной изоляцией – это маслонаполненные кабели низкого и высокого давления. Высокая электрическая прочность изоляции этих кабелей обеспечивается избыточным давлением масла в них. Однако за рубежом получили также распространение газонаполненные кабели, в которых используется газ, как в виде изолирующей среды, так и для создания избыточного давления в изоляции. Кабели высокого напряжения с пластмассовой изоляцией являются наиболее перспективными, однако проблема создания таких кабелей на напряжения 110 кВ и выше в настоящее время еще полностью не решена.
Маркировка силовых кабелей обычно включает буквы, указывающие на материал, из которого изготовлены жила, изоляция, оболочка, и тип защитного покрова. Маркировка кабелей высокого напряжения отражает также особенности его конструкции.
Медные токопроводящие жилы в маркировке кабелей не отмечаются специальной буквой, алюминиевая жила обозначается буквой А, стоящей в начале маркировки. Следующая буква марки кабеля указывает на материал изоляции, причем бумажная пропитанная изоляция не имеет буквенного обозначения, полиэтиленовая изоляция обозначается буквой П, поливинилхлоридная – буквой В, а резиновая изоляция – буквой Р. Далее следует буква, соответствующая типу защитной оболочки: А – алюминиевая, С – свинцовая, П – полиэтиленовый шланг, В – оболочка из поливинилхлорида, Р – резиновая оболочка. Последние буквы указывают на тип защитного покрова.
Например, кабель марки СГ имеет медную жилу, бумажную пропитанную изоляцию, свинцовую оболочку, защитные покровы отсутствуют. Кабель марки АПАШв имеет алюминиевую жилу, изоляцию из полиэтилена, алюминиевую оболочку и шланг из поливинилхлоридного пластиката. Маслонаполненные кабели в своем обозначении содержат букву М (в отличие от газонаполненных – буква Г), а также букву, указывающую на характеристику давления масла в кабеле и связанные с этим особенности конструкции. Например, кабель марки МНС – это кабель маслонаполненный, низкого давления, в свинцовой оболочке с упрочняющим и защитным покровом или кабель марки МВДТ – маслонаполненный кабель высокого давления в стальном трубопроводе.
Группы изделий
Для электропроводки сегодня используют кабеля, обычные провода и бытовые шнуры. Это три главные группы, на которые условно можно разделить электротехнические изделия. В зависимости от предназначения они изготавливаются с разным числом жил и сечением электропроводящей сердцевины, по-разному изолируются. К примеру, если вы решили установить фонтан в дачном пруду, кабель, проложенный под водой, должен быть заизолирован особым образом.
Провод
Одна или немного проволок без изоляции, или с тонкой изолирующей пленкой, называются проводом. Некоторые специалисты их просто называют жилой. Изоляция провода обычно легкая, не металлическая. Это лак, поливинилхлорид. Изолированная лаком жила используется для обмотки трансформаторов, моторов.
Двужильный провод с ПВХ изоляцией прокладывают при монтаже домашней электропроводки в многоквартирных зданиях, на даче, в деревянных строениях, загородных коттеджах.
Провода выпускают в основном с медной и алюминиевой сердцевиной. Хотя встречаются жилы из стали и других дорогих сплавов. Провод с медными сердцевинами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, потому что провод не нагревается. Что надо учитывать, делая проводку электричества в деревянном строении. Медные жилы способны испытывать большее число изгибов, не ломаясь, чем алюминиевые.
Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий на открытом воздухе окисляются. Поэтому соединения следует выполнять через клеммы или хорошо изолировать, лудить, покрывать лаком.
Контакты бывают заизолированными и оголенными. Открытый вид используется на троллейбусных проводах. Изолированный провод делают защищенным и без дополнительной защиты, это – слой пластмассы, резины, к примеру, для прокладки в сыром помещении, таком как баня.
Также провода делятся на силовые, монтажные, установочные. Монтажные – медные, прокладывают в электрических щитах. Монтажные провода соединяют детали в разных приборах. Силовые и установочные используют на открытом воздухе и внутри жилья. Изделия, находящиеся под напряжением 220 вольт, называются проводами питания, они проложены в любом доме от розеток до лампочек и бытовой техники.
Кабель
Это изделие из одножильных или многожильных изолированных проводов, покрытое общей оболочкой из пластмассы, резины, винила. Кабель бывает закрыт броней, для защиты от вандалов, об этом указывается в шифре, нанесенном на изоляцию.
Кабель, в свою очередь, бывает:
- контрольный;
- силовой;
- аналоговый;
- телефонный;
- радио.
Силовой кабель передает электроэнергию к распределительным щиткам и осветительным приборам, насосам водоснабжения. Его прокладывают на улице, по воздуху и под землей, а также внутри зданий частных и производственных. Такое изделие бывает с алюминиевой жилой и медной. Сегодня чаще используют медный вариант. Изолирующий слой выполняется из резины, винила, разного полиэтилена.
Контрольный кабель способен передать сигнал информации, для управления разными устройствами. Такой кабель тоже бывает медный или алюминиевый.
Аналоговый кабель используют в различных сетях автоматики, обычно это медный провод с защитной оплеткой. Экран из оплетки защищает информационный сигнал от различных наводок.
Шнуры
Шнурами в быту называют двужильные и многожильные провода, которыми подключают электрические приборы, осветительные лампочки к сети питания в 220 в, частотой 50 Гц. Двужильный провод применяется там, где нет необходимости монтировать специальное заземление. Сегодня шнуры с евро-вилкой включают в сеть холодильники, утюги, фены, микроволновки, стиральные машины, электрочайники, кофеварочные машины. Различные удлинители тоже конструируют из шнуров, способных выдержать большую нагрузку от нескольких бытовых приборов. Их лучше делать из трех медных жил, гибких и способных проводить высокий ток.
