Устройство ЭПРА
Электронный пускорегулирующий аппарат (electronic ballast) является сложным электронным устройством. В состав входят:
- Фильтр помех: необходим для нивелирования влияния помех из электросети и в нее;
- Выпрямитель: необходим для преобразования переменного тока в постоянный;
- Опционально: корректор мощности;
- Сглаживающий фильтр: служит для снижения пульсаций;
- Инвертор: повышает напряжение до необходимого;
- Балласт: аналог электро-магнитного дросселя.
В некоторых моделях инвертор может быть дополнен регулятором яркости. Для этого необходим внешний светорегулятор (либо ручной, либо автоматический на базе фоторезистора). Схем разработано очень много. Элементная база ЭПРА для дневных люминесцентных ламп весьма разнообразна: от мощных полевых транзисторов в мостовой схеме при нагрузках в сотни Ватт, до микросхем-драйверов в маломощных светильниках. Но тем не менее алгоритм работы един.
В упрощенном виде для одной лампы дневного света схема выглядит так:
Т.е. схема состоит всего из двух компонентов: люминесцентной лампы и электронного пускателя. С точки зрения электрика это намного проще классической схемы светильника при использовании электромагнитного дросселя и стартера. На клеммы N и L подается сетевое напряжение. Вывод ground – заземление. Для работы ЭПРА подключение заземляющего контакта не является обязательным и служит лишь для безопасной эксплуатации.
Схема подключения для двух ламп – аналогична.
В ней отсутствуют дополнительные элементы, схема дополнена разве что второй лампой, выводы которой подключены напрямую к электронному блоку.
Схемы ЭПРА сложны и состоят из множества электронных компонентов. Человеку без инженерного образования понять схему очень сложно. К тому же не каждый электрик сможет разобраться во внутреннем устройстве.

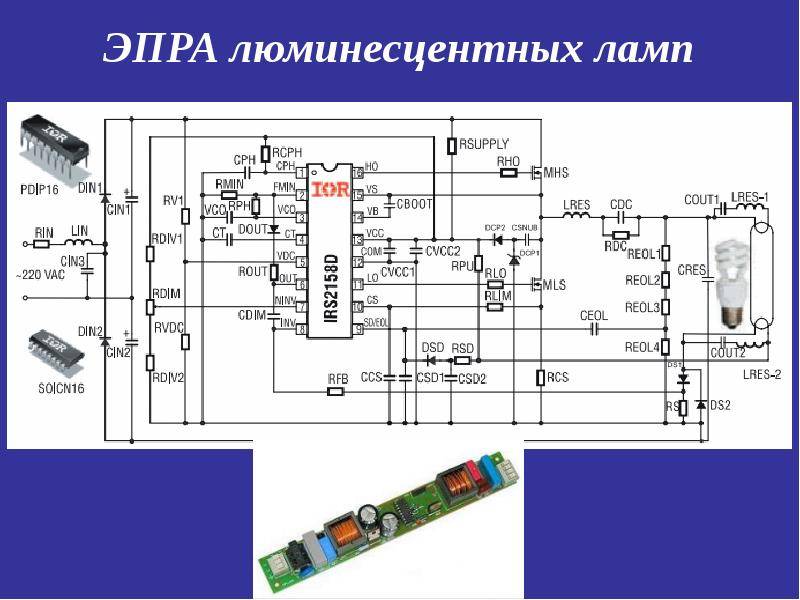

Один из вариантов принципиальной схемы ЭПРА
Это достаточно простая схема для инженера-электроника. В упрощенном понимании схема работает следующем образом. Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.
Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна
Самое важно правильно намотать трансформатор

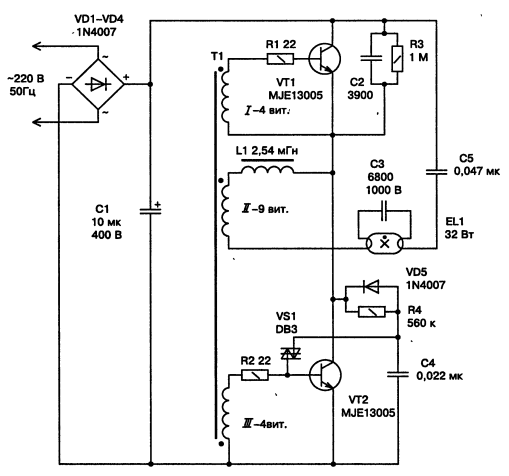

Принципиальная схема питания люминесцентной лампы от низковольтного источника
Резюме
Краткий анализ показывает, что большинство достоинств ЭПРА на улице либо перестает быть достоинством, либо не имеет значения, а недостатки носят принципиальный характер. Поэтому светильники с ЭПРА непопулярны в Америке, в Европе, непопулярны у нас. Их доля в общем количестве уличных светильников — менее 1%, и это не просто так.
При этом во внутреннем освещении ситуация кардинально противоположная, применение ЭПРА оправдано и целесообразно, экономически эффективно.
В уличном освещении рекомендуется использовать либо светильники с традиционными ЭМПРА, либо, для задач управления освещением, ЭМПРА с переключением обмоток.
Общий принцип работы элемента
По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.
Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.
В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.
Сегодня на рынке широко представлены такие виды балластных устройств, как:
- электромагнитные;
- электронные;
- балласты для компактных ламп.
Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.
Электромагнитные
Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.
Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.
При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.
| Плюсы | Минусы |
| Высококлассный уровень надежности, доказанный практикой и временем. | Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы. |
| Простота конструкции. | Повышенный расход электроэнергии. |
| Удобство эксплуатации модуля. | Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения. |
| Доступная цена для потребителей. | Слышен гул работы дросселя. |
| Количество фирм производителей. | Значительный вес конструкции и громоздкость. |
Электронные
Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.
- малый вес и компактность;
- плавное быстрое включение;
- в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
- снижены потери на нагревание;
- коэффициенты мощности в электронных схемах достигают 0,95;
- продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.
| Достоинства | Недостатки |
| Автоматическая настройка балласта под различные виды ламп. | Более высокая стоимость, по сравнению с электромагнитными моделями. |
| Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство. | |
| Экономия потребления электроэнергии до 30%. | |
| Исключен нагрев электронного модуля. | |
| Ровная световая подача и отсутствие шумовых эффектов в процессе освещения. | |
| Увеличение срока службы люминесцентных ламп. | |
| Дополнительная защита гарантирует увеличение степени пожаробезопасности. | |
| Снижение рисков в процессе эксплуатации. | |
| Ровная подача светопотока исключает быструю утомляемость. | |
| Отсутствие негативных функций в условиях пониженных температур. | |
| Компактность и легкость конструкции. |
Для компактных люминесцентных ламп
Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.
Выбор ЭПРА
Если Вы решились на модернизацию светильников путем замены дросселя и стартера на современный электронный пускатель для люминесцентных ламп, то первый фактор который нужно учесть, это производитель. От неизвестных марок и подозрительно дешевых устройств лучше отказаться. Но и нельзя сразу сказать, что дешево – это плохо и недолговечно. Информация сегодня открыта вся, желательно ознакомиться и с отзывами по конкретной модели в Интернете. Среди производителей внимания заслуживают:
- Helvar,
- Philips,
- Osram,
- Tridonic
Виды ЭПРА
При выборе важно изучить документацию. Наиболее важны следующие характеристики:
- Тип источника света,
- Мощность источников света,
- Условия и режимы эксплуатации.
У некоторых моделей марок Tridonic, Philips, Helvar имеется возможность подключения как переменного напряжения (~220), так и постоянного (=220).
Принцип работы электронного ПРА для светодиодных светильников
ЭПРА для светодиодных панелей LP-02 С момента запуска светодиодного светильника работа этого элемента состоит из нескольких этапов:
- Этап разогрева. Именно эта часть работы детали делает включение освещения практически мгновенным, без изъянов в виде миганий. Также благодаря этому этапу запуск может происходить при пониженных температурах и срок использования значительно увеличивается.
- Собственно включение светодиодного светильника.
- Стабильное освещение на всем сроке работы до выключения ввиду отсутствия необходимости работы светильника. Светодиодам требуется определенное напряжение, которое и поддерживает ЭПРА.
Неисправности в электронном балласте
Часть светильников с ЛДС работают только с подключением электронного балласта ЭПРА (пускорегулирующая аппаратура). Ее тоже нужно проверить на исправность. Сначала желательно заменить балласт на рабочий и включить светильник. Свидетельством неисправности балласта будет свечение лампы. Неисправную аппаратуру можно привести в порядок своими руками в условиях дома.
Начинают ремонт с замены предохранителя. Если после этого нити начнут слабо светиться, это будет являться признаком пробоя конденсатора. Его заменяют на другой, рассчитанный на напряжение 2 кВ. Стандартные иногда устанавливаются на 250-400 В, при работе они сгорают.
Следующая часто выходящая из строя деталь балласта – транзистор. Он перегорает по причине скачков напряжения в сети. Эти скачки могут вызываться работой сварочных аппаратов, включенных в общую электросеть. Сгоревший транзистор меняется на подобранный из радиодеталей или снимается с подобного пускорегулирующего устройства. После выполнения всех ремонтных операций в светильник вставляется ЛДС мощностью 40 Вт и включается в сеть.
Виды
Сегодня на рынке широко представлены такие виды балластных устройств, как:
- электромагнитные;
- электронные;
- балласты для компактных ламп.
Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.
Электромагнитные
Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.
Мнение эксперта
Виктор Гольштейн
Эксперт по медицинскому оборудованию. Начинающий блогер.
Задать вопрос эксперту
Особенность: сокращение максимального сопротивления дросселя. При остывшем стартере биметаллические электроды размыкаются. После размычки люминесцентной цепи, в индукционную катушку поступает импульс высокого напряжения. В процессе происходит розжиг лампы.
Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.
При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.
| Плюсы | Минусы |
|---|---|
| Высококлассный уровень надежности, доказанный практикой и временем. | Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы. |
| Простота конструкции. | Повышенный расход электроэнергии. |
| Удобство эксплуатации модуля. | Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения. |
| Доступная цена для потребителей. | Слышен гул работы дросселя. |
| Количество фирм производителей. | Значительный вес конструкции и громоздкость. |
Электронные
Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.
Мнение эксперта
Виктор Гольштейн
Эксперт по медицинскому оборудованию. Начинающий блогер.
Задать вопрос эксперту
ВАЖНО: Балластник представляет собой легкое устройство, которое еще называют электронным пускорегулирующим аппаратом (ЭПРА). Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:
Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:
- малый вес и компактность;
- плавное быстрое включение;
- в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
- снижены потери на нагревание;
- коэффициенты мощности в электронных схемах достигают 0,95;
- продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.
| Достоинства | Недостатки |
|---|---|
| Автоматическая настройка балласта под различные виды ламп. | Более высокая стоимость, по сравнению с электромагнитными моделями. |
| Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство. | |
| Экономия потребления электроэнергии до 30%. | |
| Исключен нагрев электронного модуля. | |
| Ровная световая подача и отсутствие шумовых эффектов в процессе освещения. | |
| Увеличение срока службы люминесцентных ламп. | |
| Дополнительная защита гарантирует увеличение степени пожаробезопасности. | |
| Снижение рисков в процессе эксплуатации. | |
| Ровная подача светопотока исключает быструю утомляемость. | |
| Отсутствие негативных функций в условиях пониженных температур. | |
| Компактность и легкость конструкции. |
Для компактных люминесцентных ламп
Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.
Схема подключения, запуск
Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.
Схема будет выглядеть следующим образом:
Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.
Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.
Определение поломки и ремонтные работы
Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.
В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.
Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.
В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.
Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.
Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.
Лучшие производители электромагнитных аппаратов
По статистике лучшее электромагнитное устройств у известного бренда E.Next. Это неудивительно, данная компания выпускает высококлассные модули, отличающиеся своей надежностью и долговечностью. Продукция выполнена в соответствии со строгими требованиями, которые причисляются к товарам данного класса. На всю линейку товаров компания E.Next предоставляет гарантию, а также предлагает своим клиентам качественное обслуживание. Клиент может обратиться в один из множества call-центров и задать вопрос сотрудникам технической поддержки.
Европейская компания Philips не уступает своим коллегам по производству электромагнитных балластов. Изделия данной торговой марки считаются одними из самых надежных и эффективных на рынке. Поэтому выбрать необходимую модель для лампы накаливания не составит труда.
Мнение эксперта
Виктор Гольштейн
Эксперт по медицинскому оборудованию. Начинающий блогер.
Задать вопрос эксперту
Важно! Балласты фирмы Philips значительно сокращают нагрузку на осветительные приборы и экономят энергопотребление
Порядок подключения
Все необходимые коннекторы и провода обычно идут в комплекте с электронным балластом. Со схемой подключения вы можете ознакомиться на представленном изображении. Также подходящие схемы приводятся в инструкциях к балластам и непосредственно осветительным приборам.
В такой схеме лампа включается в 3 основные стадии, а именно:
- электроды прогреваются, благодаря чему обеспечивается более бережный и плавный пуск и сохраняется ресурс прибора;
- происходит создание мощного импульса, требующегося для поджига;
- значение рабочего напряжение стабилизируется, после чего напряжение подается на светильник.
Современные схемы подсоединения ламп исключают необходимость применения стартера. Благодаря этому риск перегорания балласта в случае запуска без установленной лампы исключается.
Подключение светильника к ЭПРА
Нередко домашние мастера самостоятельно улучшают работу люминесцентных ламп путем замены устаревшей пускорегулирующей аппаратуры на более современное электронное устройство. На начальном этапе светильник демонтируется и из него вынимаются все детали. Новая электронная аппаратура должна соответствовать размерам улучшаемого светильника.
Сам процесс подключения выполняется сравнительно легко, поскольку в светильнике будут размещаться лишь лампы, провода и схема ЭПРА. В корпусе светильника должно быть достаточно места для размещения электронного блока, он должен легко подключаться к клеммам, расположенным на корпусе. Крепление выполняется с помощью саморезов, после чего производится соединение между собой аппаратуры, проводов и люминесцентной лампы.
Подключение двух ламп осуществляется таким же образом, с использованием последовательной схемы. Соответственно, мощность ЭПРА должна в два раза превышать мощность источников света. По такому же принципу подключается три и более ламп в общем корпусе.
После подключения остается лишь проверить работоспособность схемы и убедиться, что лампы работают по новому. Как правило, включение происходит мгновенно, без предварительного разогрева, отсутствует гудение и пульсация света, яркость свечения заметно возрастает.
В случае правильного подключения увеличивается срок эксплуатации светильника, снижается расход электроэнергии.
Принцип работы электронного ПРА для светодиодных светильников
ЭПРА для светодиодных панелей LP-02 С момента запуска светодиодного светильника работа этого элемента состоит из нескольких этапов:
- Этап разогрева. Именно эта часть работы детали делает включение освещения практически мгновенным, без изъянов в виде миганий. Также благодаря этому этапу запуск может происходить при пониженных температурах и срок использования значительно увеличивается.
- Собственно включение светодиодного светильника.
- Стабильное освещение на всем сроке работы до выключения ввиду отсутствия необходимости работы светильника. Светодиодам требуется определенное напряжение, которое и поддерживает ЭПРА.
Подключение
Электронное балластное устройство внешним видом похоже на небольшой блок с клеммами снаружи и печатной платой внутри, от типа которой зависит количество подключаемых источников света.
Принцип самостоятельного подключения одного источника света достаточно прост и не требует особых познаний:
- подключение первого и второго коннектора на выходе балластного устройства к паре контактов на осветительном приборе;
- подключение третьего и четвертого коннектора на выходе балластного устройства к другой паре контактов на осветительном приборе;
- подача электропитания на входе.
Соединение лампы с балластным устройством
Самостоятельное подключение пары источников света осуществляется в соответствии со следующими рекомендациями:
- подсоединение дросселя на разрыв в питающей нити цепи;
- параллельное ведение стартера к электродам.
Соединение электронного балластного устройства, стартерных коннекторов и нитей накала обязательно должно быть последовательным.
Как показывает практика, очень удобным является замена традиционного стартера обычной кнопкой стандартного электрического звонка. При этом нажим на кнопку вызывает подачу напряжения к осветительному прибору.
Принцип работы пускателя
Какая бы ни была применена схема для пуска люминесцентной лампы. Общий принцип работы остается неизменным. В принципе, сходные процессы происходят при использовании дросселя и стартера. Всего три фазы:
- Первоначальный прогрев электродов. В ЭПРА это происходит достаточно мягким повышением напряжения на вольфрамовые нити.
- Поджиг. В этот момент схема подает высоковольтный импульс (обычно около полутора киловольт). Этого достаточно для электрического пробоя газа и паров ртути. Напряжение поджига у люминесцентных ламп существенно выше напряжения горения.
- Горение. После высоковольтного импульса схема снижает напряжение до необходимого для поддержания тлеющего разряда. Частота переменного тока на электродах может достигать 38 кГц в зависимости от схемы.
В ЭПРА поджигающей импульс обеспечивается электронной схемой. В классической схеме – за счет энергии, накопленной дросселем. Прогрев электродов также обеспечивает ЭПРА. При стартерной схеме включения, электроды прогреваются в момент замыкания контактов стартера. Его можно заменить кнопкой без фиксации.
Основные эксплуатационные характеристики
При выборе энергосберегающих люминесцентных ламп большое влияние на сферу их дальнейшего применения оказывает следующие набор характеристик:
- Мощность. Варьируется в пределах от 7 до 100 Вт и свыше. Для бытовых условий достаточно моделей до 20 ватт (что сопоставимо по яркости с лампой накала в 5 раз сильнее!).
- Модификация цоколя. Выбирается, исходя из особенностей светильника.
- Геометрия колбы. Учитывается по параметрам прибора освещения и соответствия внешним условиям использования.
- Температура излучения. Зависит от назначения освещаемых предметов.
- Срок эксплуатации. Изменяется от 5 до 12 тыс. часов.
Разновидности
Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.
Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.
Электромагнитный
ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).
Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.
Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.

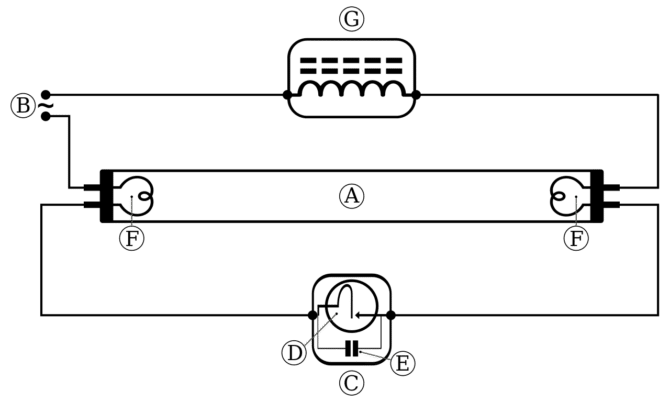

На схеме буквами обозначены:
- А – люминесцентная лампа.
- В – сеть переменного тока.
- С – стартер.
- D – биметаллические электроды.
- Е – искрогасящий конденсатор.
- F – нити накала катодов.
- G – электромагнитный дроссель (балласт).
Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.
Электронный
Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.
Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.
Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.
Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.
Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).
Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.
Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.
Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.
Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.
ЭПРА для люминесцентных ламп
Люминесцентный светильник, который снабжен ЭПРА, начинает работать, проходя несколько основных этапов.
Включение люминесцентного светильника
Специальный выпрямитель, который отвечает за преобразование постоянного напряжения в переменное, передает его на буфер мощного конденсатора. Далее, это напряжение проходит дальше и оказывается на полумостовом инверторе. В это время заряжаются все конденсаторы и микросхемы маленького напряжения.
Когда значение напряжения достигает показателя 7 вольт, то начинается намеренное сбрасывание микросхемы, а потом заряжается управляющий конденсатор, который регулируют несколько транзисторов. При достижении напряжением значения в 12 вольт, элементы люминесцентной лампы быстро нагреваются.
Предварительный нагрев люминесцентного светильника
При перемещении тока в изделии, сразу начинается уменьшение максимальной частоты колебаний, а значение напряжения возрастает. Прогревается люминесцентный светильник всего несколько секунд, если начинать отсчет с момента подачи напряжения на изделие. В этом случае электронный балласт играет роль систематизатора, потому что он не дает лампе запустится, не пройдя этап подготовительного прогрева. Это поможет избежать многих проблем в работе светильника.
Зажигание люминесцентного светильника
Значения показателей полумоста, к примеру, его амплитуды, уменьшаются до своего минимума. Для того чтобы люминесцентный светильник загорелся, необходимо напряжение около 620 вольт. В противном случае он просто не будет работать. Специальный дроссель способен значительно превысить это значение, увеличивая напряжение в электрической сети, что в дальнейшем приводит к зажиганию светильника. Обычно весь этот процесс занимает около нескольких секунд.
Горение люминесцентного светильника
Из-за работы электронного балласта, сила тока не превышает оптимальное значение для качественной работы лампы. ЭПРА полностью контролирует управление амплитудой переключения полумоста, обеспечивая тем самым стабильную работу светильника.
