Электропроводка в бане своими руками: пошаговая инструкция

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

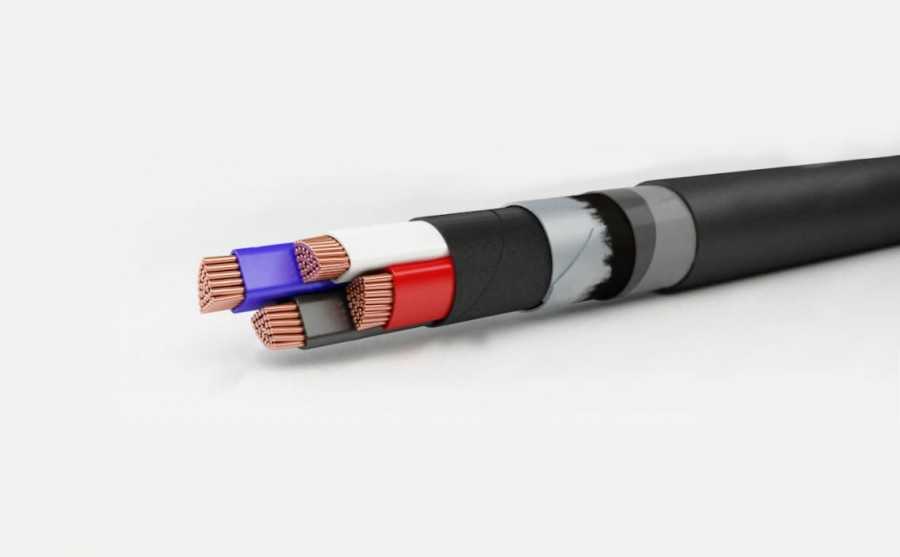

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

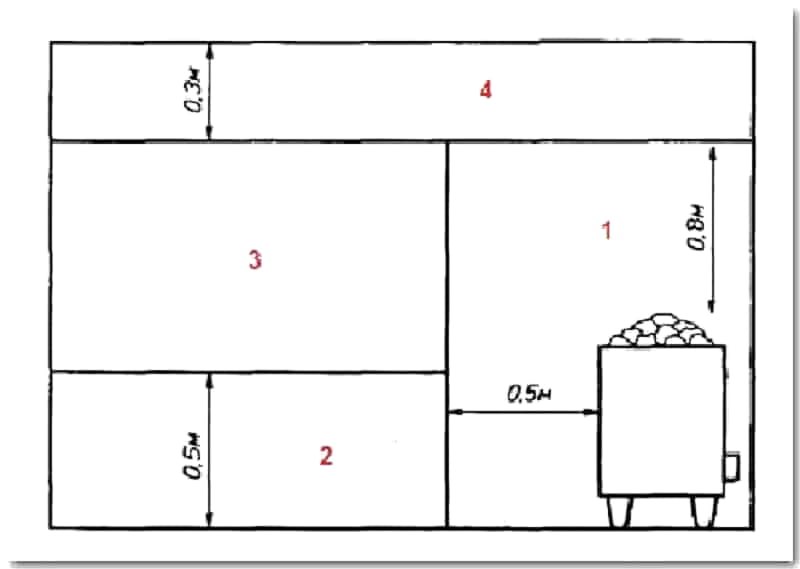

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

• Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
• Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
• Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
• В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Важно! Для организации внутренней электропроводки в банных помещениях не используются универсальные плоские провода (ПУНП), которые могут стать основной причиной возникновения пожароопасной ситуации. Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен

Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

• Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
• Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
• Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

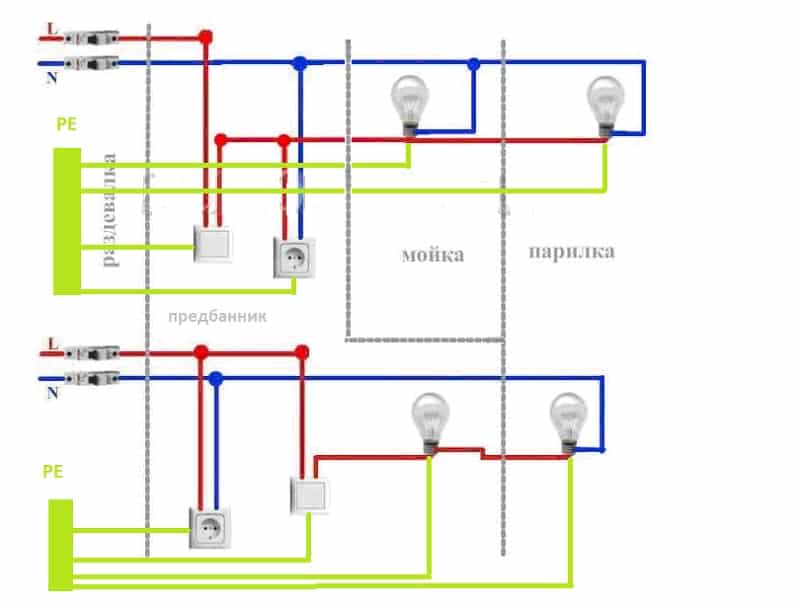

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

• Установка щитка;
• Разводка от щитка;
• Подключение светильников;
• Подключение розеток.

Ключевые требования к монтажу электрощитка:

1. Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
2. Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
3. Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.

Щиток должен быть защищен от влаги и находиться в легкодоступном месте

В состав электрощитка входят:

• УЗО;
• вводной автомат;
• отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

• Старайтесь делать разводку исходящего провода одним куском.

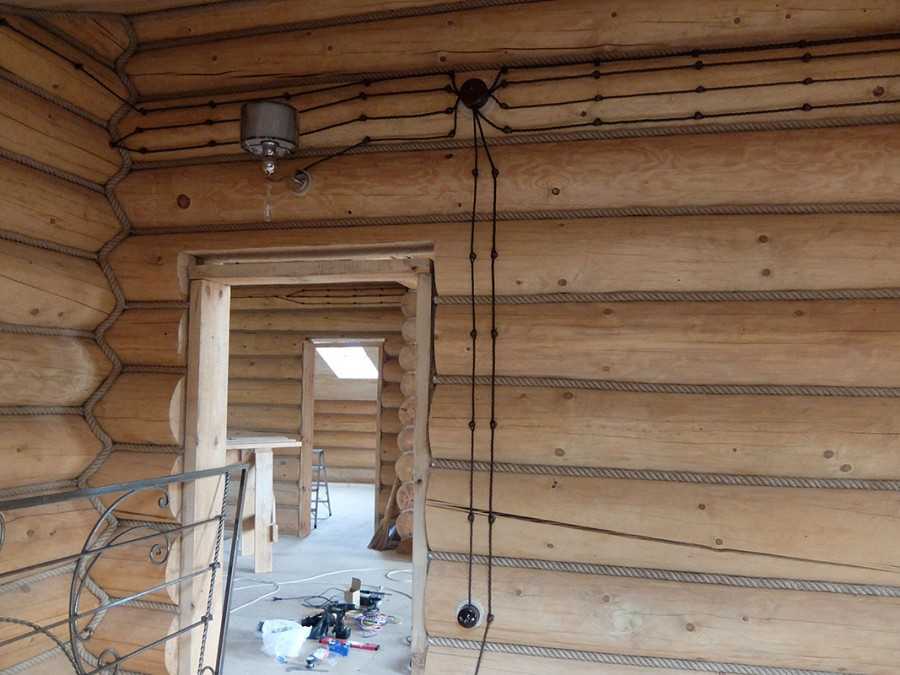

• Если стены деревянные, лучше смонтировать проводку открытого типа.
• Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
• Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
• Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
• Жилы кабелей соединяются сварным методом или пайкой.
• Нельзя прокладывать провода над печкой.

В деревянной бане можно сделать открытую проводку

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

 На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

• однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
• трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Трехфазная сеть имеет следующие преимущества:

• использование более мощных электрических приборов;
• использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой; подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля; стоимость электрической энергии, поставляемой через такую сеть, выше; на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость

Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать

На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать. На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой

Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен

Расположение элементов

При обустройстве света в бане нужно выбрать место для светильников:

1. Запрещено размещать осветительные приборы рядом с печью, дымоходом, каменкой. Даже термостойкие плафоны не способны выдержать сильное нагревание.
2. Свет приборов не должен напрягать глаза. Поэтому светильники лучше установить в углу помещения.
3. Рекомендуется сделать подсветку из светодиодной ленты под пологами в парилке.
4. Не рекомендуется устанавливать слишком большое количество осветительных приборов, яркие источники холодного или теплого света. Он должен быть рассеянным, мягким, чтобы не напрягать глаза при посещении бани.

Можно сделать два уровня освещения — на высоте пояса и чуть выше головы. Для первого варианта подойдет светодиодная лента, для второго — стандартные светильники, которые можно закреплять на вертикальных поверхностях.

Монтаж электропроводки и светильников в бане

На первом этапе составляется детальный план с указанием мест размещения ламп, выключателей, розеток, разводок, котлов и наметить переходы. Трансформаторы и блоки управления всегда устанавливают снаружи или в зоне отдыха. В парной можно монтировать только светильники. Когда схема разводки готова можно переходить к следующим действиям:

• сделать контур заземления. Для бани с небольшим количеством электроприборов подойдет обычная металлическая труба или стержень, который вбивается в землю примерно на один метр;
• обработать деревянные стены противопожарной пропиткой или предусмотреть невоспламеняемые материалы;
• промаркировать точки переходов. Провод должен располагаться в безопасном от механических повреждений месте;
• протянуть кабель отступив от пола или потолка 10-15 см. Учтите, что при подводе провода к розеткам и выключателям, вход должен располагаться внизу. Это защитит от скопления конденсата;
• если внутри бани проходит водопроводная труба, кабель следует укладывать на 10-15 см выше системы водоснабжения. Также необходимо обойти нагревательные приборы;
• выходы к выключателям расположить на высоте 150 см, к розеткам – 50 см от пола;
• места соединения надежно фиксируются и изолируются;
• провод прокладывается по прямой и фиксируется скобами, любые повороты выполняют под углом 90 градусов;
• в самом конце подсоединяются светильники и розетки. Перед запуском системы, обязательно прозванивают линию на наличие разрывов, плохих соединений или замыкания.

Для того, чтобы энергосистема работала без перегрузки, нужно правильно подобрать сечение кабеля. Заранее высчитать сумму потребляемой энергии и увеличить это число в 1,5 -2 раза. В этом случае будет запас напряжения, на тот случай, если в будущем вы решите установить дополнительные электроприборы.

Закрытая или открытая проводка?

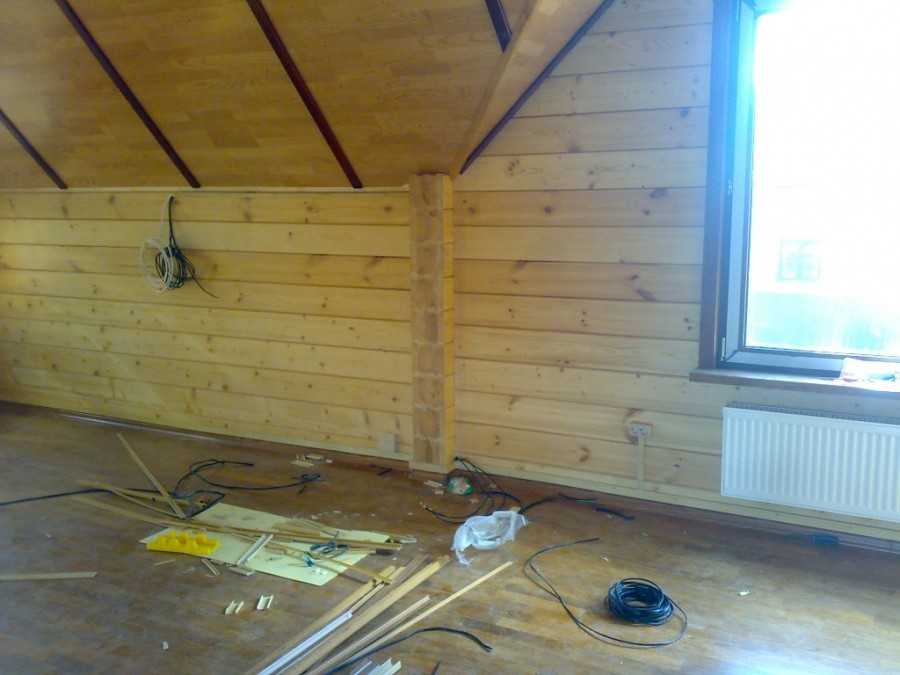

Тип электропроводки во много определяется этапом ее прокладки. Если баня находится на этапе строительства, целесообразно сразу заложить кабель для организации освещения, протянув его по стенам и потолку в металлическом кожухе (гофрированные или литые трубы). Разводку выполняют в коробках Берамана, имеющих дополнительные точки крепления. Также монтажные коробки Бермана используют при установке выключателей и розеток. Выполняя обшивку, в ней сразу подготавливают посадочные места для дальнейшего размещения светильников и других элементов освещения.

Оптимальное напряжение для осветительных приборов

При организации освещения в парилке и других зонах, рекомендуется не превышать 12В. Но, в действительности, подобные ограничения создают дополнительные проблемы. Во-первых, необходимо приобрести и установить понижающие трансформаторы. Во-вторых, ассортимент светильников, рассчитанных на данное напряжение довольно ограничен, так как российские стандарты – это 220 В. Если в планах монтаж не только светодиодных лент, то найти подходящие варианты может быть не просто.

Государственными стандартами не запрещено использование в бане сетей со стандартным напряжением. Снижение показателей необходимо для обеспечения безопасности светильников. Однако при условии, правильно выполненного заземления, покупки качественных комплектующих и устройств, имеющих защиту от перепадов напряжения, в снижении мощности потребности не возникает. Также надежной альтернативой понижающим трансформаторам станет система уравнивания потенциалов (СУП). Защитный контур, объединяющий все инженерные сети и заземляющие устройства, позволяет пройти проверку безопасности даже на коммерческих объектах, при этом обходится на порядок дешевле.

Соблюдаем технику безопасности

Мы намеренно выделили пункт, касающийся правил безопасности при работе с проводкой, в первую очередь, из-за специфики банного помещения. Баня — источник большого количества пара, а пар, как известно — это частички воды в газообразном состоянии. В случае установки розеток/выключателей в местах, где накапливается пар, велика вероятность того, что он осядет на элементах в виде конденсата. А это может быть чревато коротким замыканием или хуже того, возгоранием все проводки.

Поэтому первым делом вам необходимо тщательно рассчитать и составить грамотную схему будущей электропроводки, что очень сложно сделать без соответствующих знаний. Лучшим решением будет пригласить специалиста. Если же вы твердо намерены выполнить всю работу самостоятельно, придерживайтесь соответствующих правил, установленных специально для влажных помещений.

Как устанавливается электрический щиток

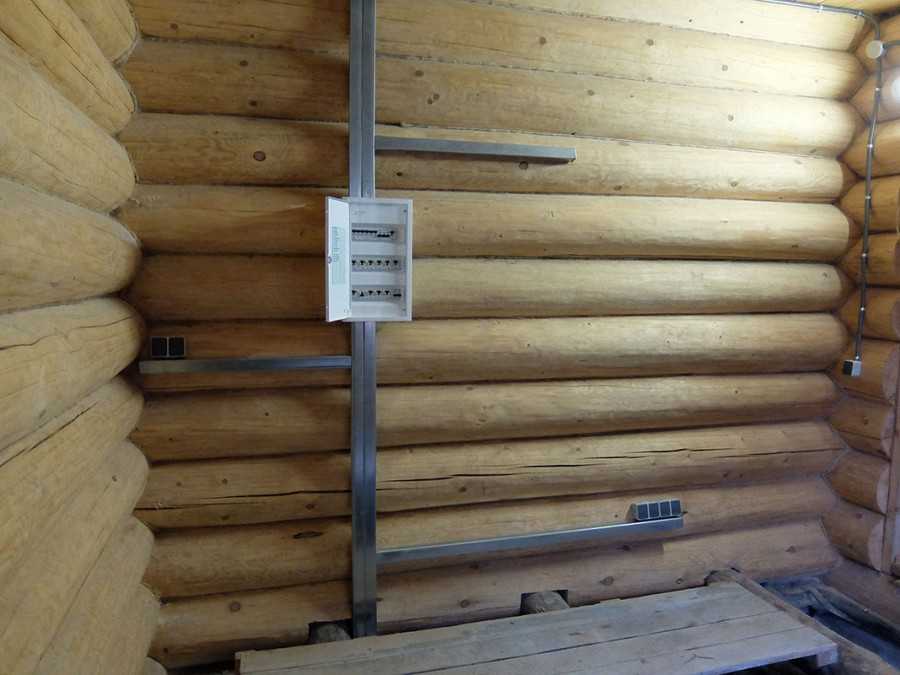

Первым делом следует определиться с местом, где будет установлен электрощиток. При его выборе необходимо соблюдать ряд правил:

• выбранное для электрощитка место должно быть проветриваемым и сухим;
• нельзя устанавливать его там, где возможно образование конденсата и его скапливание на внутренних элементах;
• к месту установки электрощитка должен быть обеспечен свободный доступ;
• при выборе места необходимо учитывать его освещённость — желательно устанавливать электрощиток на солнечном участке;
• следует правильно выбрать высоту расположения коробки, её верхняя часть должна располагаться не ниже 150–180 см от пола;
• в случае укладки однофазной проводки разрешается использовать трехжильный кабель.

Напряжение электрической сети в сауны

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

• Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
• Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
• Прокладка в баню силового вводного кабеля;
• Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
• Заземление распределительного щитка;
• Подключение силового кабеля к вводному автомату;
• Укладка проводки открытым или скрытым способом;
• Установка пульта управления электропечи (электрокаменки);
• Подключение розеток, осветительных приборов;
• Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Для запитки бани или сауны используют три вида напряжения:

• Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;
• Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;

Понижающий трансформатор

Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

• Нельзя опускать кабель ниже шести метров до проезжей части;
• Расстояние до пешеходной части не менее 3,5 метра;
• Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
• Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

• Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
• Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
• Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
• Для ввода в баню применяется стальная втулка;
• Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
• Создается качественное заземление и потребуется установка громоотвода.

Подключение розеток в бане/сауне

Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

• Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
• Не следует применять проводники в металлических оболочках.
• Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
• Категорически запрещается монтаж проводов над печью.
• В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
• Обязательно используйте защитное зануление.

• Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
• Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
• Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
• В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

• Нельзя опускать кабель ниже шести метров до проезжей части;
• Расстояние до пешеходной части не менее 3,5 метра;
• Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
• Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

• Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
• Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
• Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
• Для ввода в баню применяется стальная втулка;
• Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
• Создается качественное заземление и потребуется установка громоотвода.

Подведем итоги

Проект электроснабжения бани обычно составляется при уже построенном доме. О разработке проекта при строительстве «с нуля» рассказывается в статье «Об особенностях разработки электропроектов для новых квартир и домов».

выполнит профессиональное проектирование электроснабжения бани по типовым и индивидуальным проектам, кирпичной или сделанной из сруба, отдельно стоящей или встроенной, с мансардой и без. Компания работает в Москве, Московской области и прилегающих областях, а также дистанционно. Связаться с представителями компании можно по телефонам, указанным на странице «Контакты» или через форму обратной связи.
