Электропроводка в бане своими руками: пошаговая инструкция монтажа

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

отвертками для электромонтажных работ;
плоскогубцами и ножом;
изолентой;
строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
шпатели.

Организация внутренней сети ↑

Для проводки электричества в бане нужно брать кабель в двойной термостойкой изоляции, к примеру, выполненной из резины. Самый надежный провод имеет так называемый вид изоляции «резина в резине». Хорошо, если сам провод будет медный, а все проводящие ток составляющие части защищены водопроницаемыми оболочками.

Электропроводка в бане прокладывается в ПВХ и прочих изоляционных трубах. Категорически запрещено помещать кабель в металлические трубки или по жестяным поверхностям, потому что в таком случае изоляция будет дополнительно греться и подвергаться коррозии. Для электромонтажа в деревянной бане выбирают провод с двойной изоляцией таких марок — АПРН, ПРН, АПРН, ПРВД. Иногда используется одножильный кабель с ПВХ-изоляцией.

Кабель для бани

Если проводку делают по дереву, под изоляционные трубы с проводами принято подкладывать листовой асбест, что имеет толщину близко 3 миллиметров, которые с обеих сторон будут выступать за кабель по 10 миллиметров. Провода марки АВРН, ПРИ и ПРВД с наружной оболочкой в сауне можно прокладывать без трубок.

Чтобы пропустить провода через стены, необходимо использовать трубки из поливинилхлоридного пластика. Фарфоровые втулки и воронки используются при оконцевании этих проводов: они плотно вставляются в отверстия деревянных стен, каждый отдельный кабель нужно прокладывать в новой изоляционной трубке.

Лучшим способом предотвратить замыкания в парной будет отказ от проводки кабеля внутри сауны. Если вы не решили, как сделать электропроводку в бане безопасной, то можно рассмотреть такой вариант: ввести кабель в сауну через потолок или стену (с улицы или из моечной) в месте, в котором будет, к примеру, висеть, светильник.

Для сауны можно купить специальные герметичные термостойкие и влагозащитные светильники с герметизируемым вводом для провода, сделанные из металла и элементов стекла. В подобном случае металлическая арматура ламп должна быть заземлена. Все светильники должны быть выполнены в брызгoзащищенном исполнении. Если нет возможности разместить выключатели за пределами парной, тогда они также должны находиться в брызгозaщищённых корпусах.

Электрика в бане из дерева требует заземления: все нагревательные приборы (печи, бойлеры), розетки в моечной комнате и проводка должны быть заземлены самым тщательным образом. В светильниках рабочее напряжение не должно быть больше 24 В. Все выключатели и розетки следует выносить за пределы парилки в предбанник и прочие помещения.

Рабочее напряжение светильников для парной не должно превышать 24 В

Важным этапом при электромонтажных работах является покупка такого оборудования, как защитная электрика для бани. Аппараты защитного отключения незаменимы для деревянных саун и бань. Они способны спасти строение от пожара, если случится замыкание проводки. Из-за большой влажности в бане следует использовать устройства защитного отключения на 5-10 Ампер.

Можно рассмотреть такое решение, когда свет в парилке осуществляется извне. К примеру, можно вставить в соседнюю с предбанником перегородку несколько термостойких стеклоблоков, либо установить в сауне стеклянную дверь. Электронагреватель тоже можно поставить в соседней комнате. Составляется подобная схема электропроводки бани без особого труда.

В помещениях с чрезвычайно высокой влажностью (парных и моечных) лучше не устанавливать выключатели и розетки. Их нужно размещать исключительно в комнате отдыха и предбаннике на высоте, что составляет не менее 80 сантиметров от пола. Розетки следует выбирать с уровнем защиты не меньше IP-44 и обязательно с крышками. Лампы и светильники лучше покупать с защитой IP 54.

Распаечные коробки, розетки и выключатели необходимо выбирать только в брызгозащитном варианте для внешней проводки. Внутренности изделия должны быть закрыты корпусом со всех сторон. Ввод рекомендуется проводить снизу, с U-образным коленом, так как конденсат не будет затекать внутрь изделия. Электропроводка в деревянной бане до электрических приборов должна проходить по самому короткому пути. Никогда не ведите провод над печкой!

Выключатели устанавливаются в комнатах отдыха и в предбанниках

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
Не следует применять проводники в металлических оболочках.
Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
Категорически запрещается монтаж проводов над печью.
В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
Обязательно используйте защитное зануление.

Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Выбор светильников

Ограничения по осветительным приборам касаются только парилок. В других помещениях бань каких-либо запретов или ограничений нет.

В качестве мест для размещения светильников в парилке подходят стены. Устанавливать же осветительные приборы на потолке запрещено. Лучшее место для размещения лампы — как можно ближе к полу, так как в этом случае устройство в наименьшей степени подвергается воздействию высокой температуры.

Светильники можно устанавливать лишь во второй и третьей зонах. При этом во второй зоне осветительный прибор может выступать в роли подсветки, а вот в третьей зоне прибор может выступать в качестве главного освещения.

Нормативы определяют материалы, из которых изготавливаются светильники. Корпус производится только из металла, а плафонная часть — из стекла. Осветительное оборудование с пластмассовым основанием применять не рекомендуется, поскольку пластмасса плавится под воздействием тепла. Вместо пластмассы желательно использовать керамику. Герметичность между корпусом и плафоном обеспечивается прокладкой из силикона. Осветительный прибор фиксируется на стене парой саморезов.

Составление схемы разводки электропроводки в бане

При составлении схемы электропроводки в бане своими руками помните, что:

кабели, отходящие от электрощитка, разводят цельным куском;
если стены в бане деревянные, обустраивают открытую электропроводку, проходящую поверху стен. Провода в бане запрещено скрывать в трубах ПВХ;
если в бане стены из кирпича, электропроводку скрывают слоем штукатурки;
все кабели монтируют строго в горизонтальном и вертикальном положении. Никаких перекручиваний и перегибов! Провода от распаечных коробок прокладывают строго под прямыми углами;
для размещения проводов выбирают самые незаметные места и не ближе 0,5 м от батарей и металлических труб, а также нежелательно прокладывать их напротив дверей;
жилы проводов соединяют пайкой или сваркой;
обязательно применяют защитное зануление;
провода над печкой не монтируют;
не заключают провода в трубы и оболочки из металла.

Ниже представлены примеры схем разводки электропроводки в бане, ознакомившись с которыми, можно приступать к монтажу:

Размещение техники в банном помещении

Требования к размещению техники:

Душевая кабина — один из тех видов оборудования, о безопасности которого беспокоиться нет необходимости. Производители обеспечивают надежную изоляцию душевых кабин еще на заводе, поэтому эксплуатироваться такое оборудование может даже в моечном помещении.
А вот стиральную машину разрешается устанавливать только в сухом помещении

Там же должна располагаться розетка для стиралки.
Для водогрейного бака понадобится отдельный кабель — это принципиально важно.
УЗО и дифференциальные автоматы можно ставить только во влагозащищенном месте.
Датчики к электрической каменке должны быть исключительно низковольтными и располагаться на расстоянии метра от пола — на наиболее отдаленной от печи стене.
Розетки для электрической каменки устанавливаются за пределами парильного помещения.

Составляем схему

Для составления схемы необходимо составить общий план помещений и начертить отдельные элементы (стены или потолки, на которые будет устанавливаться электропроводка в бане. В первую очередь размещают розетки и выключатели. Руководствуясь требованиями ПУЭ и соображениями удобства пользования. В помывочном и парильном отделениях эти элементы не используются, ограничиваются только осветительными приборами.

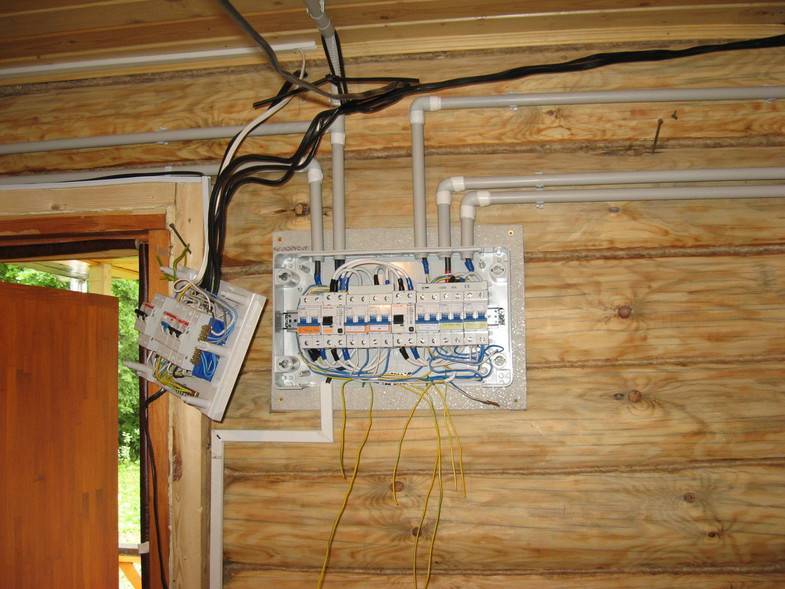

Схема соединений на электрощиткеИсточник elektroznatok.ru

Распределительный щит размещают неподалёку от входа, обычно в тамбуре. Необходимо обеспечить свободный доступ к главному рубильнику (автомату), чтобы в случае необходимости можно было быстро обесточить помещение или отдельные его части.

Согласно ГОСТ Р 50571.12-96, проводка в парилке не должна находиться ближе, чем за 80 см от печи или дымохода. Само помещение делится на 4 зоны, из которых самой безопасной считается участок 0,5 м от пола и столько же от печи. Здесь отсутствуют ограничения по теплостойкости оборудования и проводки. Однако, учитывая, что в парилке используют только осветительные приборы, необходимо руководствоваться требованиями для третьей и четвертой зон:

зона 3 – участок 0,5 м от пола и 0,3 м от потолка, расстояние от печи – 0,5 м;
зона 4 – вся площадь потолочного участка помещения на расстоянии 0,3 м от перекрытия или потолочной обшивки.

Для третьей зоны необходимо, чтобы изоляция проводки выдерживала нагрев не менее 170°. Если используется оборудование регулировки температуры, его предел нагрева должен составлять не менее 125°. В четвертой зоне изоляция должна выдерживать не менее 170°, а рекомендуемый предел – 200°.

Размещение проводки на деревянном основании в парнойИсточник www.remontnik.ru

Особенности прокладки кабеля в зависимости от материала бани

Рекомендуется учесть следующие требования пожарной безопасности:

От распределительного щита должен идти только целый провод. Никаких кусков, промежуточного крепежа быть не может.
Проводить кабель прямо над печкой запрещено.
При проводке рекомендуется применять защитное зануление.
Жилы проводов между собой соединяют пайкой или сваркой. Скрутки недопустимы.
Кабель не должен проходить рядом с окнами, дверьми, отопительными батареями.
При установке бойлера, стиральной машины обязательно предусматривается заземление.
Не используются проводники в металлических оболочках.
Разводить кабели от распределительной коробки можно только строго горизонтально или вертикально.

Разберем нюансы укладки проводки в русских банях из разного материала.

В кирпичной

В кирпичных строениях применяется скрытый способ монтажа проводки. В стенах выдалбливаются каналы, в которые укладывается кабель и маскируется слоем штукатурки. Процесс трудозатратен, но пожаробезопасен.

Минус заключается в том, что, чтобы выявить поломку, придется портить отделку.

В деревянной

Нельзя укладывать кабеля внутрь пластиковых труб. Запрещено укладывать кабель под полом или между перекрытиями. Все провода могут идти сверху стены. Для маскировки можно использовать кабель-канал под цвет отделки помещения, но электрики советуют избегать таких решений.

В бане из блоков

В банях из пенобетона, газобетона, шлакоблока укладка проводки выполняется скрытым способом аналогично такому в кирпичных строениях.

Основные требования

Среди основных требований к проводке в бане выделяют:

В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
Запрещается вести электропроводку над печью.
Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Как влияет местоположения дачи на проводку?

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности. Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Подключение частного дома к электроопоре

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Необходимые инструменты

Чтобы монтаж электропроводки проходил без задержек, опытные мастера советуют иметь под рукой следующие инструменты:

Стремянку с молотком и строительным шпателем.
Перфоратор, набор отверток, шуруповерт, болгарку.
Пассатижи с кусачками, сверла разного размера, рулетку, строительный нож, маркер.
Удлинитель, инструмент для обжима наконечников кабеля и снятия изоляции.
Инструмент для измерительных работ: лазерный уровень, индикаторную отвертку, мультиметр.

Это интересно: Проводка в деревянном доме своими руками — пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео

Способы прокладки

«Земляной»

Относится к наиболее верным способам, к сожалению, его выбор не всегда возможен. Прежде всего, необходимо окончить все «земляные» работы и убедиться в удобстве проложения кабеля. Он является дорогим, имеет 4 медные жилы с сечением 10 мм2.

Кабель оснащен защитным покрытием, кладется под землей, тем самым являясь очень прочным и высоконадежным. Стальная защитная оболочка позволяет защитить электрокабель от всевозможных грызунов (кротов, крыс и т.п.). Также, электропровод неуязвим к земляной усадке.

Упаковывая кабель, не следует использовать стальную трубу, поскольку в ней собирается конденсат, который чревато сказывается на долговечности провода.

Стальные трубы применимы для вертикальной прокладки (прим.: крепление на столбе, на стене). Применяются зачастую трубы не более 2 метров.

Этапы укладки кабеля под землей:

Выкапывается ров на глубину 0,7 – 1 м. В него высыпается песок или рыхлая земля, высота слоя – около 10 – 15 см. Затем кабель снова засыпается слоем песка либо рыхлой землей.

Для провидения кабеля в сооружение, применяют металлическую втулку. Ее назначение – защитить провода при перемещении, а также окончательно усадить деревянную стенку

Все эти процедуры должны проводиться с наибольшей внимательностью и осторожностью.

С кабеля снимают его защитное покрытие прямо перед подключением к щитку. Затем уже можно электропровод подключить к автомату, сделав заземление и защиту от ударов молнии.

Прокладка кабеля «воздушным» способом

В случае, если потребитель выбирает более простой и экономический способ прокладывания провода по воздуху, то нужно учесть следующие факторы:

Если, расстояние от дома до баньки составляет 20 30 м, нужно поставить опору, ликвидировав провисание кабеля. Для «проложения» провода по воздуху применяется специальная растяжка, либо изоляторы, изготовленные из фарфора.
Электрокабель должен протягиваться на конкретной высоте. Над проезжей дорогой его высота – не ниже 6 метров от уровня земли. Над пешеходными дорожками – не ниже 3,5 – 4 м. К самой бане кабель монтируется на высоте 2,75 – 2,90 м.
Часто используется так называемый «самонесущий» изолированный провод. Его длительность работы рассчитана примерно на 25 лет. Такие кабеля имеют крепкое атмосферостойкое покрытие и специальные несущие элементы, которые неуязвимы к перегрузкам. Сечение такого провода порядка 16-20 м2и пропускная способность не более 63-65 А. В случае однофазного подключения – на выходе мощность равна 14 кВт, а если 3-х фазное – 42 кВт. Главный минус такого рода кабеля – это его не высокая пластичность.
СИП (самонесущий изолированный провод) – предназначен для ввода в само помещение бани. В саму парилку запрещено вводить провода из алюминия, разрешается проводить кабеля типаNYM, НГ либо ВВГ.

Тип ВВГ часто применим для подсоединения освещения (сечением 3 х 1,5) и подсоединения розеток (3 х 2,5).

Внутренняя разводка в бане: основные этапы

При конструировании электропроводки, следует отметить следующие этапы:

монтаж щитка;
разведение от щитка;
монтаж светильников;
монтаж розеток;
монтаж электронной печки;

Монтаж электропроводки своими руками

Расчет сечения жил кабелей (проводов)

Если есть проект бани, заранее спланировано, где (какие и сколько) будут установлены потребители эл/энергии, сделать это несложно. Нужно лишь определить суммарную нагрузку на каждую линию (в Вт). Зная, что величина пром/напряжения = 220 В, найти силу потребляемого тока (в A) всеми приборами можно, разделив P на U.

Увеличив полученное значение примерно на ⅓ (так называемый запас прочности), сечение кабеля легко найти по специальной таблице, для медного проводника.

Основные правила внутренней разводки электропроводки в бане

Все присоединения – только нижние. Объяснение простое – это исключит попадание внутрь розеток, выключателей, светильников влаги. Например, того же конденсата, который станет стекать по проводам вниз.
Подключение к приборам защиты делается по принципу: входные провода – присоединение верхнее, выходные (на линию) – нижнее.

Несколько рекомендаций по внешнему подключению бани к эл/снабжению

Самый надежный способ прокладки кабеля – в грунте.

Необходимо приобретать для присоединения бани только кабельную продукцию с бронированием, чтобы исключить повреждение линии при подвижках (например, сезонных) почвы или изоляции грызунами. А вот «протяжка» кабеля через металлическую трубу с этой же целью – не лучшее решение. Внутри такого канала будет накапливаться конденсат. Последствия можно не комментировать.

С целью подключения бани к эн/снабжению можно использовать кабель марки ВБбШв (4-х жильный), медный, с жилами не менее 10 «квадратов» (или аналогичный по характеристикам). Так как строение располагается на участке, то его много не понадобится. Поэтому цена 190 руб/п.м. пусть не пугает. Зато проблем с ремонтом линии подвода эл/энергии к бане точно не возникнет.

Выбор напряжения

Приступая к монтажу электропроводки в бане своими руками, необходимо определиться с напряжением сети. Трансформатор, на который направляется питающее напряжение, должен работать с 220 В. Устанавливается трансформатор в сухом месте, попадание влаги на оборудование должно быть полностью исключено.

Также должны соблюдаться такие требования:

Провода должны защищаться УЗО или дифференциальными автоматами.
Электропитание поставляется по заземлительной системе TN-C-S.
Необходима установка системы уравнивания потенциалов (СУП).

Если по каким-либо причинам не удалось обеспечить перечисленные требования, банное помещение нужно запитать с помощью понижающего трансформатора 220/36 или 220/12. В качестве примера можно привести ЯТП-0,25 220/36 (В).

В парилку можно провести лишь 12 В. При этом допускается проведение до 42 В, но лампы должны быть 36-вольтовые.

Перечень нагрузок

Самая простая электропроводка в бане включает в себя только освещение предбанника. Порой большего и не требуется, ведь раньше не было и этого. Бани даже топились «по черному» — какая тут еще электропроводка? Но перспектива раздеваться в темноте теперь никого не впечатляет.

Но, если уж освещать предбанник, почему не выполнить освещение парилки? Так появляется вторая группа светильников.

Баня используется не только, чтобы помыться, она еще и является местом для культурного отдыха, где люди собираются, чтобы посидеть за столом, пообщаться. А между делом – и попариться. В зависимости от пристрастий и вкусов хозяина строения, в предбаннике или комнате отдыха могут быть размещены различные электроприборы: от телевизора или отопительных приборов до кондиционера или вытяжной вентиляции. Для их подключения потребуются розетки.

Обычно подогрев воды в бане производится печью с дровяным отоплением. Но иногда для этого используют электронагреватели. Их, соответственно, тоже нужно включить в общую схему электропроводки.

Теперь, когда перечень желаемых нагрузок составлен, необходимо их сложить, чтобы определиться с сечением питающей линии. Но перед этим осталось еще решить, каким будет питание: трехфазным или однофазным. В принципе, это тоже определяется характером нагрузки. Если не планируется установка трехфазных потребителей (котла, вентиляторов или кондиционера), то тащить до бани три фазы незачем. Пятижильный кабель или СИП стоят дороже трехжильного, да и на коммутационные и защитные аппараты придется потратиться.

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

Установка щитка;
Разводка от щитка;
Подключение светильников;
Подключение розеток.

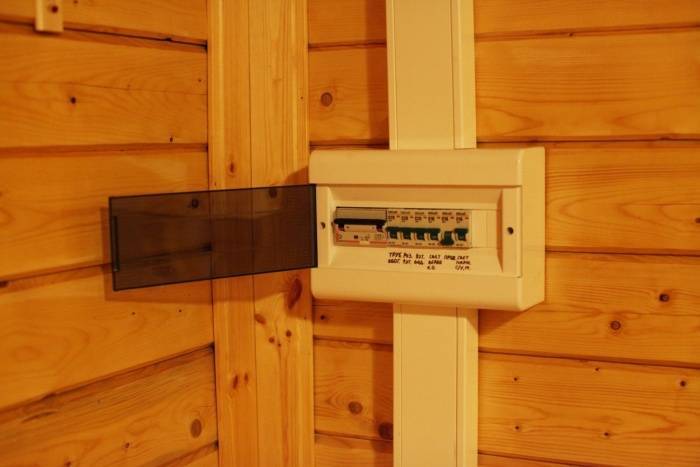

Ключевые требования к монтажу электрощитка:

Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.

Щиток должен быть защищен от влаги и находиться в легкодоступном месте

В состав электрощитка входят:

УЗО;
вводной автомат;
отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

Старайтесь делать разводку исходящего провода одним куском.
Если стены деревянные, лучше смонтировать проводку открытого типа.
Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
Жилы кабелей соединяются сварным методом или пайкой.
Нельзя прокладывать провода над печкой.

В деревянной бане можно сделать открытую проводку

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Выбор кабеля

Требования к кабелям разнятся, когда речь идет о парилках и о других помещениях бани (предбаннике, комнате отдыха и т.п.).

Прокладывая проводку в сауне в третьей и четвертой зоне, следует учитывать, что система должна выдерживать экстремально высокие температуры, поэтому понадобятся кабели термически устойчивых марок:

Многопроволочный медный провод РКГМ, ПРКС, ПРКА, ПВКВ. Такие кабели выдерживают до 180 градусов, облачены в специальную негорючую оболочку.
Однопроволочный кабель (или его многопроволочный вариант) ПМТК способен выдерживать до 200 градусов.
Импортные кабели ВВГнг-LS 3х2,5 или SILFLEX SiF могут эксплуатироваться при температурах до 200 градусов.

Для тамбуров, комнат отдыха и других помещений, где отсутствует очень высокая температура, можно использовать менее термоустойчивые марки. Однако следует помнить, что некоторые провода, такие как ПУНП, в принципе не предназначены для использования в условиях влажного помещения.

Провода для поставки электрики в баню

Теперь пришло время узнать, как сделать проводку в бане. Для прокладки проводов лучше всего использовать кабель, который будет иметь двойную изоляцию. Отличным вариантом считается медный провод жилы, которого будут находиться в оболочке.

Электропроводка в бане обычно прокладывается с помощью ПВХ труб. Для прокладки кабеля нельзя использовать металлические трубы. Это все, потому что в бане собирается большое количество влаги, а металл будет образовывать конденсат.

Если проводка в бане будет выполнять по деревянной поверхности, тогда под кабель необходимо прокладывать лист азбеста. Для того чтобы пропустить провода через стены вам необходимо использовать трубы из поливинилхлоридного пластика. Каждый новый кабель обязательно следует прокладывать в новом канале. Это обеспечит надежную безопасность.

Чтобы предотвратить замыкание проводки в парной комнате вам необходимо отказаться от прокладки проводки в этом помещении. Чтобы проводка в бане была безопасной ее также можно вести через потолок или стену.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.
