Электросчетчики двухтарифные как выбрать: узнайте, какой лучше по параметрам выбора

Принцип снятия и расчета израсходованной электроэнергии

В связи с тем, что некоторые модели не оборудованы системой автоматической пересылки данных, необходимо выяснить, как снимаются показания с двухтарифного счетчика. Для этого потребуется:

1. Нажать на «Ввод» и записать показания, появившиеся под буквой «Т». Под цифрой «1» приводятся данные по дневному тарифу, «2» – ночному. У трехтарифных электросчетчиков появляется еще и «3».
2. Вычесть из текущих показаний данные за прошлый месяц по каждому тарифу.
3. Умножить полученные цифры на стоимость одного киловатта по каждому тарифу.
4. Сложить полученные цифры.

При вычислении оплаты за коммунальные услуги рекомендуется не учитывать те цифры, которые будут стоять после запятой. Это усложнит расчет показаний.

Преимущества и недостатки двухтарифных счетчиков

При подключении двухтарифного счетчика учета важно учесть плюсы и минусы такого перехода. Рассмотрим их подробнее

Преимущества:

• Для потребителя — снижение расходов на электричество в среднем на 30-40%. Это обусловлено более низкой стоимостью электроэнергии в ночные часы.
• Для энергоснабжающих организаций — равномерное распределение нагрузки в течение 24 часов, что уменьшает перегруз в пиковые часы и способствует повышению ресурса оборудования.
• Для экологии — уменьшение объема вредных выбросов за счет равномерной работы электростанции.
• Для предприятий — экономия электроэнергии в ночные часы, что позволяет снизить расходы и себестоимость продукции.

Недостатки:

• Электроприборы остаются включенными в ночное время, что приводит к повышению уровня шума.
• Двухтарифные счетчики имеют высокую цену и по заявлению пользователей часто выходят из строя.

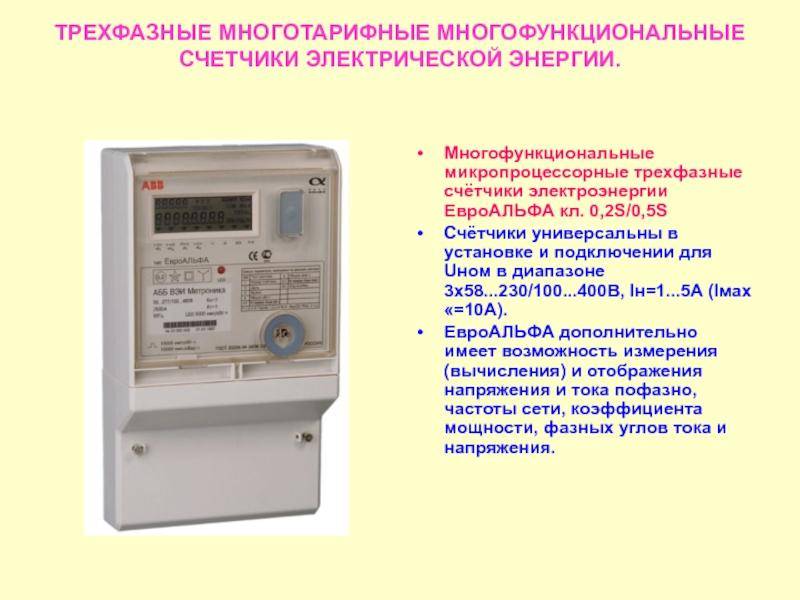

Что такое система многотарифного учета?

Система многотарифного учета представляет собой дифференцированный вариант подсчета потраченных киловатт в зависимости от времени суток. То есть потребитель, который решил подключить такое электрооборудование, будет отдельно платить за потраченное электричество в дневные и ночные часы. Установленный многотарифный прибор учета электроснабжения является более выгодным, поскольку позволяет сэкономить благодаря конкретному периоду потребления энергии.

На территории РФ преимущественно используется двутарифная система. Но в некоторых регионах, а также за границей можно встретить до 12 разных тарифов на потребление энергии. В эксплуатацию данный тип учета был введен в 1996 году.

Об особенностях работы многотарифной системы учета рассказал «Telekanal Dnepr».

Время ночного и дневного тарифа

Сутки можно разделить на пять периодов:

1. Ночной. Берет начало в 23-00 и продолжается до 7 часов утра. Потребление электричества в ночное время суток наиболее выгодно для населения.
2. Утренний. Данный период также называется пиковым. Он начинается в 7 часов утра и завершается в 9. В это время большинство россиян просыпаются и готовятся к выходу на работу. В жилых домах производится активация электрооборудования, в результате чего нагрузка на сети увеличивается. В это время рабочий день начинается на большинстве предприятий и компаний.
3. Дневной, этот период считается полупиковым. Он начинается в 10 часов утра и заканчивается в 17-00. Большинство людей на работе, соответственно, нагрузка на электросети примерно выравнивается. Больше всего электрической энергии в этот период потребляют предприятия и компании.
4. Вечерний период считается пиковым, он продолжается с 17-00 до 21-00. В это время люди возвращаются домой с работы и пользуются дома электроприборами. Из-за функционирования кондиционеров, стиральных машин, микроволновых печей и другого оборудования нагрузка на сеть возрастает.
5. Также есть вечерний полупиковый период, он продолжается с 21-00 до 23-00. Данное время суток характеризуется снижением нагрузки благодаря тому, что большинство людей готовятся ко сну.

В России используется только два периода — дневной (с 7-00 до 23-00) и ночной (с 23-00 до 7 утра).

Двухтарифный счетчик электроэнергии, назначение

Большое потребление электрической энергии выпадает на утренние и вечерние часы. Такие скачки нагрузки пагубно влияют на рабочее состояние электрических станций. В этом случае это приводит к нерациональной работе энергоносителей, быстрому изнашиванию электрооборудования, которое производит и трансформирует энергию. Высокая нагрузка также является причиной ухудшения экологической среды в регионе.

Для того чтобы уменьшить возникшее повышение нагрузки была придумана система двухтарифной тарификации потраченной электроэнергии. Основная цель дифференциальной системы заинтересовать потребителей использовать энергоресурсы в ночной период времени.

Таким образом, некоторые домашние работы, в процесс которых входит потребление энергоресурсов, можно отложить на ночь. При этом некоторые слои населения, такие как пенсионеры, домохозяйки, а также потребители, имеющие посменную занятость, могут существенно сэкономить электрическую энергию, а вместе с тем и материальные затраты.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Общие рекомендации по подключению

Несмотря на огромный выбор разнообразных моделей, основная конструкция клемм-держателей одинаковая и она обозначена в руководстве или гарантийном талоне. Подключить счетчик электроэнергии можно напрямую или с использованием дополнительного трансформатора, который выступит в роли предохранителя или сетевого адаптера.

Однофазные приборы электроучета оснащены четырьмя клеммами. Первая используется для ввода главного магистрального кабеля. Из второй клеммы выходит фаза, которая отправляется в квартиру. Третья и четвертая клемма используется, соответственно, для принятия и вывода нулевого кабеля. Для смены однофазного счетчика необходимо отключить питание электросети и только после этого можно приступать к его замене. После пломбировки всех пакетников (автоматы, предохранители) его можно использовать в работе.

Трехфазные электросчетчики требуют особого подхода. У них есть несколько схем включения (см.выше). Подключение счетчика электроэнергии данного типа требует определенных знаний. В некоторых схемах используется прямое подключение. Приборы данного типа предназначены только для трех или четырех-проводных сетей, с напряжением 380 кВт. Среди них можно встретить счетчика гибридной конструкции, которая позволяет использовать его в различных сетях с разными схемами подключения.

Электросчетчик для частного дома

Компания «Инкотекс» выпускает оборудование «Меркурий» — это широко известная торговая марка, с базовым классом точности 2.0. Продукция отличается высоким качеством, надёжностью и доступной ценой.

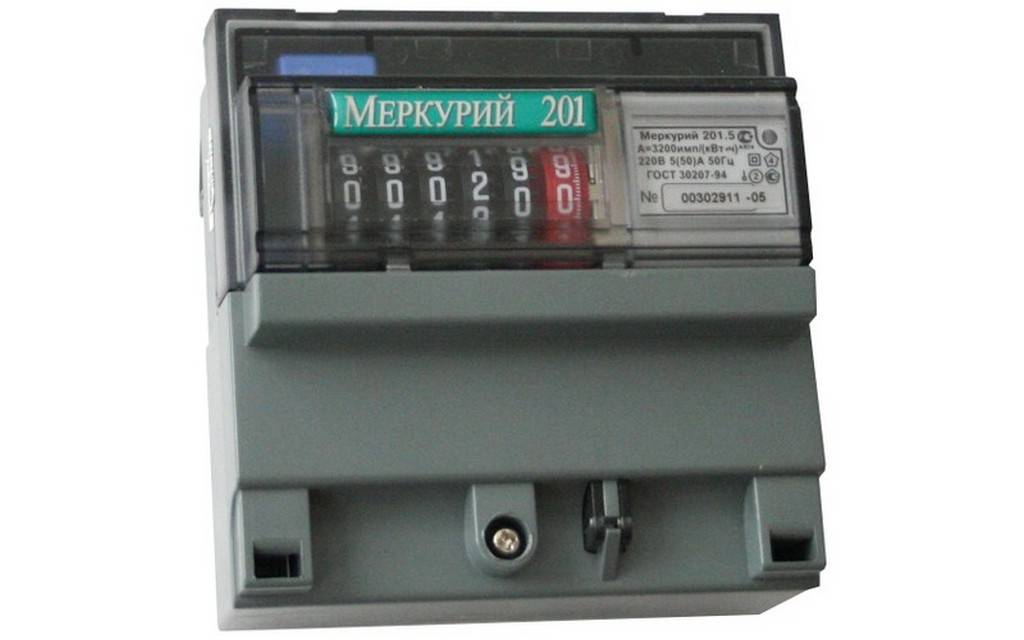

Однотарифный электронный счётчик Меркурий серии 201 и 202

Самая дешёвая модель 201.5 стоит меньше 1000 рублей. Ее максимальный ток до 60/80А, к том уже модель прекрасно подходит и для для городских квартир. Гарантия на аппарат 6 лет, срок службы, обещанный производителем до 30 лет. К тому же, межповерочный интервал составляет 16 лет. И это очень важный показатель. Поставив у себя однотарифный счётчик Меркурий, вы избавите себя от головной боли в плане поверки и претензии энергосбыта на полтора десятка лет.

Счётчик МеркурийСерия 201 Счётчик МеркурийСчётчик Меркурий

Трёхфазный счетчик Меркурий для частного дома

Трёхфазный счетчик Меркурий для частного дома

Имеет класс точности 1.0 и межповерочный интервал 10 лет. Чтобы учесть активную энергию подойдут одно и многотарифные счётчики серий 230 и 231. Для учёта активной, реактивной и суммарной нагрузки пригодятся приборы серий 230, 234, 236 и серии AR.

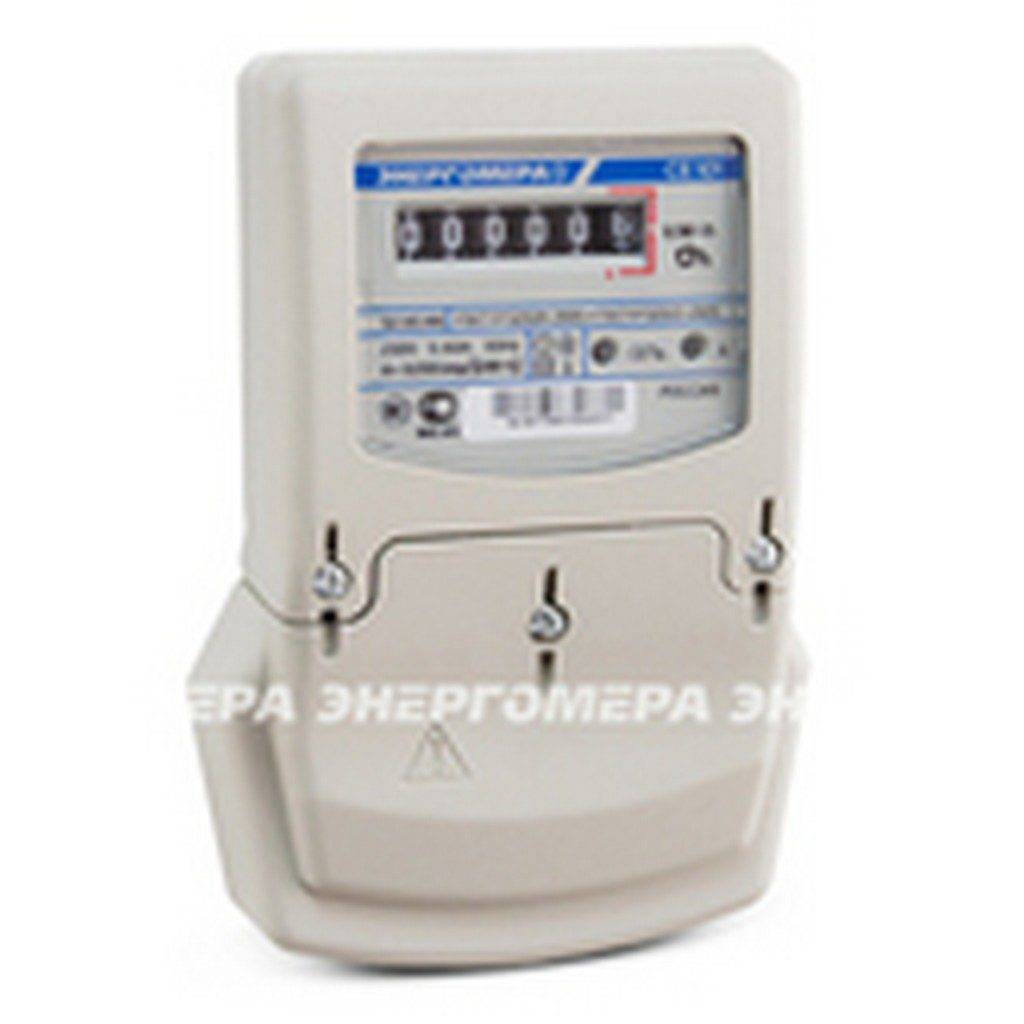

Электрические счётчики Энергомера

Электрические счётчики Энергомера

Производятся на одноимённых электротехнических заводах. Срок работы компании уже более 20 лет. Ее продукция прошла проверку на надёжность на «отлично». Базовый класс точности 1.0, межповерочный интервал 16 лет, гарантия 5 лет и срок службы до 30 лет.

Они ведут учёт активной электроэнергии при максимальном токе в 60/100А. Рассчитаны на 220 тысяч часов работы. В конструкцию входит измерительный шунт, именно он обеспечивает высокую точность и устойчивость прибора к электромагнитным помехам. Счётчики серии CE 101 выпускаются в разных вариантах корпуса: для крепления на din-рейку, и на плоскость под болты.

Рейтинг ТОП-3 популярных моделей

Среди моделей приборов учета энергопотребления выделяются три вида двухтарифных счетчиков, которые чаще приобретают для установки в квартирах.

Счетчик электроэнергии «Меркурий 200» двухтарифный

Электросчетчик «Меркурий» отличается следующими характеристиками:

• класс точности — 1 (0,5s);
• программируемый под 4 тарифа;
• содержит механизм защиты от воровства электроэнергии;
• присутствует режим самодиагностики;
• дополняется функцией сохранения показателей.

Работать данный прибор способен не более 30 лет. Перепроверку «Меркурия» рекомендуется проводить каждые 16 лет.

Электрический счетчик СЭО-55 двухтарифный

Электросчетчик СЭО-55 по техническим характеристикам не отличается от «Меркурия». Под данной маркой выпускаются две модели, рассчитанные на разные нагрузки: Ш-50 (50 А) и Ш-60 (60 А).

«Энергомера СЕ-102»

Прибор можно перепрограммировать для восьми тарифов. Устройство позволяет исключить 32 дня из интервала, в течение которого рассчитываются показания энергопотребления. Счетчик дополняется дисплеем, на который выводится информация о величине напряжения, уровне потребляемой мощности, действующий тариф и другие сведения. Также поддерживаемое ПО позволяет запрограммировать автоматический переход с зимнего времени на летнее.

Как подключить электросчетчик правильно

Перед подключением нужно убедиться в отсутствии напряжения на панели из металла, а также записать показания электрического счётчика, осмотреть внешний вид и убедиться в целостности пломб.

Рассмотрим по порядку, как подключить счётчик электроэнергии в зависимости от модели.

Монтаж однофазного прибора

Самостоятельное выполнение замены электрических однофазных счётчиков осуществляется в следующей последовательности:

• осмотр внешнего состояния электросчётчика;
• проверка сохранности всех пломб на приборе учёта и на клеммной сборке;
• закоротить вторичную трансформаторную обмотку на токовых клеммах;
• проверить отсутствие тока в электроцепи прибора учёта;
• поочерёдное отключение на сборке клеммной всех проводников цепи напряжения при помощи изоляционных колпачков;
• удаление крышки зажимной с коробки электросчетчика;
• проверка отсутствия напряжения на зажимах и ослабление контактных винтов;
• отвинчивание крепежных элементов и демонтаж счётчика;
• установка нового прибора учёта и завинчивание крепежей;
• введение в зажимы электрического счётчика проводников цепей напряжения и токовых цепей, а также зажим винтов;
• установка крышки зажимной и опломбирование.

Схема подключения однофазного электросчетчика

На заключительном этапе выполняется поочерёдное удаление изоляционных колпачков и закоротки вторичных обмоток на токовом трансформаторе.

Подключение трехфазных моделей

При выборе оптимальной схемы для подключения трёхфазных электросчётчиков на 380В нужно ориентироваться на модель контролирующего устройства. Трёхфазные модели приборов учёта работают и в стандартных электросетях 220В, а подключаются согласно следующим схемам:

• непосредственный вариант подключения;
• полукосвенный вариант подключения;
• косвенный вариант подключения.

Устройства для прямоточного учёта энергопотребления рассчитаны на пропускание тока в пределах 100А, что ограничивает их использование мощностью в 60 кВт. Такие электросчётчики отличаются клеммными контактами для подключения проводов с небольшим сечением.

Схема подключения трехфазного счетчика

Наиболее простой вариант – непосредственное или прямое подключение. В этом случае осуществляет зачистка изоляции на подводящих проводниках и подключение к автоматическому защитному выключателю, после чего подключаются три фазные жилы на клеммные контакты. Нулевой проводник подключается к паре оставшихся незадействованных контактов.

После прибора учёта в обязательном порядке выполняется установка трёхполюсных защитных автоматов.

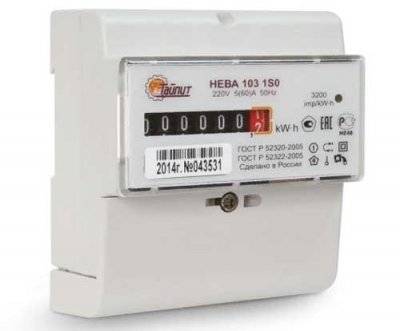

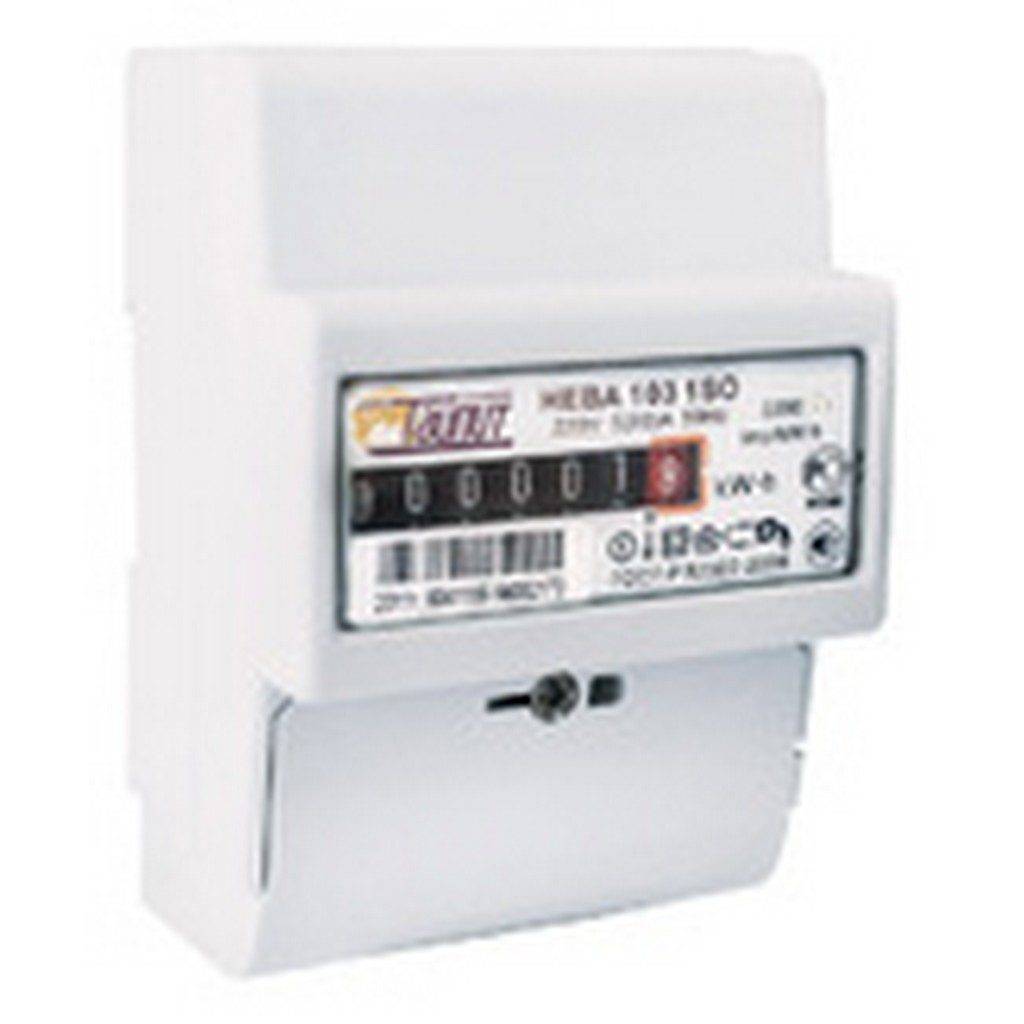

1 Тайпит НЕВА 103 1S0

Современный вид имеет электрический счетчик Тайпит Нева 103/5 1s0. Купить его можно по самой доступной цене. При этом качество и долговечность у прибора выглядят достойно. Модель лучше всего подойдет для квартир и домов с однофазной электросетью. Счетчик хорош тем, что его показания всегда можно прочитать, даже при отключении электроэнергии или выходе прибора из строя. Счетчик оснащен надежным креплением в виде DIN-рейки, которое непросто сломать. В отличие от конкурентов производитель оснастил прибор продуманной конструкцией зажимного узла. Счетчиком удобно пользоваться благодаря светодиодному индикатору и четкому цифровому табло.

Пользователи высоко ценят такие качества электрического счетчика Тайпит Нева 103/5 1s0, как доступность, простота, эффективность. Некоторые владельцы жилья жалуются на режимы индикации, которые не совпадают со щелчками.

Тарифы и счетчики потребления электроэнергии

Задумываясь, какой счетчик электроэнергии выбрать, потребитель должен заранее выяснить наличие тарификации, поскольку далеко не все компании работают с посуточной оплатой электроэнергии.

Какие бывают счетчики по тарифам? Выделяют следующие:

1. Однотарифные. Такой прибор универсален в использовании, он учитывает потребленную электроэнергию по одной расценке в любое время. Данный вид электросчетчика чаще всего используют в домах и квартирах в данное  время.
2. Двухтарифный. Позволяет рассчитывать расход электроэнергии по двум тарифам, например, ночному и дневному. Однозначно, это способствует экономии средств. Такие счетчики (именно их и называют в народе двухфазными) чаще ставят на предприятиях, где работают в 2 смены. Но и потребители в регионах, где энергопоставляющие компании применяют 2 тарифа, ночной и дневной, тоже быстро высчитали свою выгоду.
3. Многотарифный. Соответственно названию, такой прибор учета значительно экономит затраты на электроэнергию, рассчитывая ее по нескольким имеющимся тарифам. К сожалению, оплата энергии по нескольким тарифам в зависимости от времени потребления пока редко применяется отечественными энергопоставщиками.

При выборе электросчетчика учитывайте ваши местные тарифы

 Решая, какой выбрать двухтарифный счетчик электроэнергии, стоит отметить сильные стороны устройства:

• достаточно долгий период между поверками, который у некоторых моделей может достигать 16 лет;
• точность показаний;
• комфорт при использовании: такой счетчик можно запрограммировать или подключить к компьютеру.

Электросчетчик можно подключить к компьютеру
С компьютера вы можете контролировать расход электроэнергии

Пики приходятся на периоды  с 7 до 10 часов утра и с 19 до 23 часов вечером. Благодаря функции «отложенный старт», которая имеется во многих бытовых устройствах (посудомоечной и стиральной машинах, водонагреватели, хлебопечки и мультиварки), их можно запускать во время дешевого ночного тарифа.

Стирку, ради экономия, можно поставить ночью

Правила, которые подскажут, какой электросчетчик выбрать и почему

Бывает сложно сразу решить, какой выбрать электросчетчик для своего дома или квартиры, чтобы он смог эффективно справиться с возлагаемой задачей. В этом случае можно воспользоваться стандартными правилами, предполагающими выбор модели по основным характеристикам. Внимания заслуживает фазность, точность, количество тарифом и номинальная сила тока.

Процесс выбора может затянуться, если не знать определенных нюансов

Выбор электросчетчика для квартиры по количеству фаз

Производители предлагаю одно- и трехфазные счетчики. Выбор следует делать с учетом типа проводки. Как правило, для квартиры приобретаются однофазные электрические счетчики.

Для квартиры подойдет однофазная модель

Определить количество фаз можно по количеству электролиний, подходящих к прибору учета. Если их две – проводка однофазная, четыре – трехфазная. У однофазных счетчиков электроэнергии четыре клеммы: для подвода и отвода фазы и нуля. У трехфазных – восемь: по четыре для входа и выхода.

У одно и трехфазных счетчиков различное количество клемм

Решая, какой электросчетчик лучше поставить в частный дом, следует задумать о необходимости подключения специального оборудования. Для работы многих станков может потребоваться трехфазная сеть. В такой ситуации лучшим решением станет двухтарифный трехфазный счетчик. Конечно, если есть возможность дифференцированного учета расхода электроэнергии.

Какой класс точности должен быть у электросчетчика

Присваиваемый счетчику класс точности соответствует той максимальной погрешности в процентах, с которой может работать прибор учета. Действующие в настоящее время нормативы устанавливают, что у счетчиков, используемых в бытовых целях, ограничивается 2. Если раньше допускалась установка оборудования с классом точности 2,5, то в настоящее время такие приборы не выпускаются и не ремонтируются.

Выбирая подходящую модель, стоит обратить внимание на современной оборудование, у которого класс точности составляет 0,5; 1,0 либо 2,0. Здесь стоит сразу определиться, какой счетчик электроэнергии лучше для квартиры

Цена первого будет выше, чем у остальных. Зато его показания будут более точными, и можно не опасаться, что через некоторое время после выхода в свет нового постановления потребуется замена электросчетчика.

Класс точности приведен в кружочке

Какой поставить счетчик на электроэнергию по количеству тарифов?

Современные модели могут быть:

1. Однотарифными. Цена киловатта никак не связана со временем суток. Все индукционные модели являются однотарифными.
2. Двухтарифными. При расчете используются два тарифа: дневной (с 7 до 23 часов) и ночной (с 23 до 7 часов).
3. Многотарифными. Ночной тариф сохраняется, а дневной делиться на несколько периодов: два пиковых и один полупиковый.

Как выбрать электросчетчик для квартиры по количеству тарифов? Узнать, у организации энергосбыта о возможности учета электроэнергии по нескольким тарифам. При отсутствии технической возможности для многотарифного учета установка любой другой модели вместо однотарифной может оказаться нецелесообразной. Учитывая, что за покупку такого оборудования придется заплатить намного больше.

При установке многотарифной модели может оптимизировать свои расходы

Типы счетчиков электроэнергии по силе тока

У каждого счетчика есть свое значение максимальной силы тока. Приборы рассчитаны на определенный диапазон силы тока. У однофазных моделей он составляет 5 – 80 А, у трехфазных – 50 – 100 А.

Прибор учета с номинальным током 5 – 80 А

Уличные счетчики электроэнергии для частного дома и дачи

ЛЭМЗ ЦЭ-2726-СОЛО-G05

Прибор рассчитан для работы на улице в интервале температур от –15 до +40°С. Контактный ряд находится также под герметичной съемной крышкой. В устройстве имеется стопор реверса и защита от постороннего доступа.

Технические характеристики:

• Тип сети: однофазный
• Количество тарифов: 1
• Класс точности: 1
• Принцип работы: электромеханика
• Стоимость: 900 – 950 руб
• Недостатки: не обнаружено

Энрон ТОПАЗ 103-5(60)1-ШР1Э-О4

Двухтарифный счетчик электроэнергии Топаз рассчитан на работу в сети с силой тока до 50 А и возможностью дифференцированного учета по трем тарифам. Тип интерфейса имеет специальное обозначение RS 485, что говорит о совместимости его функционала с системами АИИС КУЭ (Автоматизированная система коммерческого учёта электроэнергии). Передняя приборная панель герметично закрыта крышкой из прозрачного пластика. Сзади корпуса имеются пазы для легкой установки счетчика на DIN-рейку.

Технические характеристики:

• Тип сети: однофазный
• Количество тарифов: 2
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 1200 – 1300 руб
• Недостатки: непрочный корпус

Марка Тайпит, это петербуржский концерн с множеством производственных филиалов на территории РФ. Его продукция поставляется и за рубеж. Модель МТ-324-1A является новой разработкой. Прибор рассчитан на работу в однофазной сети с силой тока до 50 А. Электроника надежно защищена от внешних электромагнитных воздействий и неблагоприятных погодных условий. Это отличное решение для уличной установки на территории частного дома.

Технические характеристики:

• Тип сети: однофазный
• Количество тарифов: 4
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 3229 – 3400 руб
• Недостатки: не обнаружено

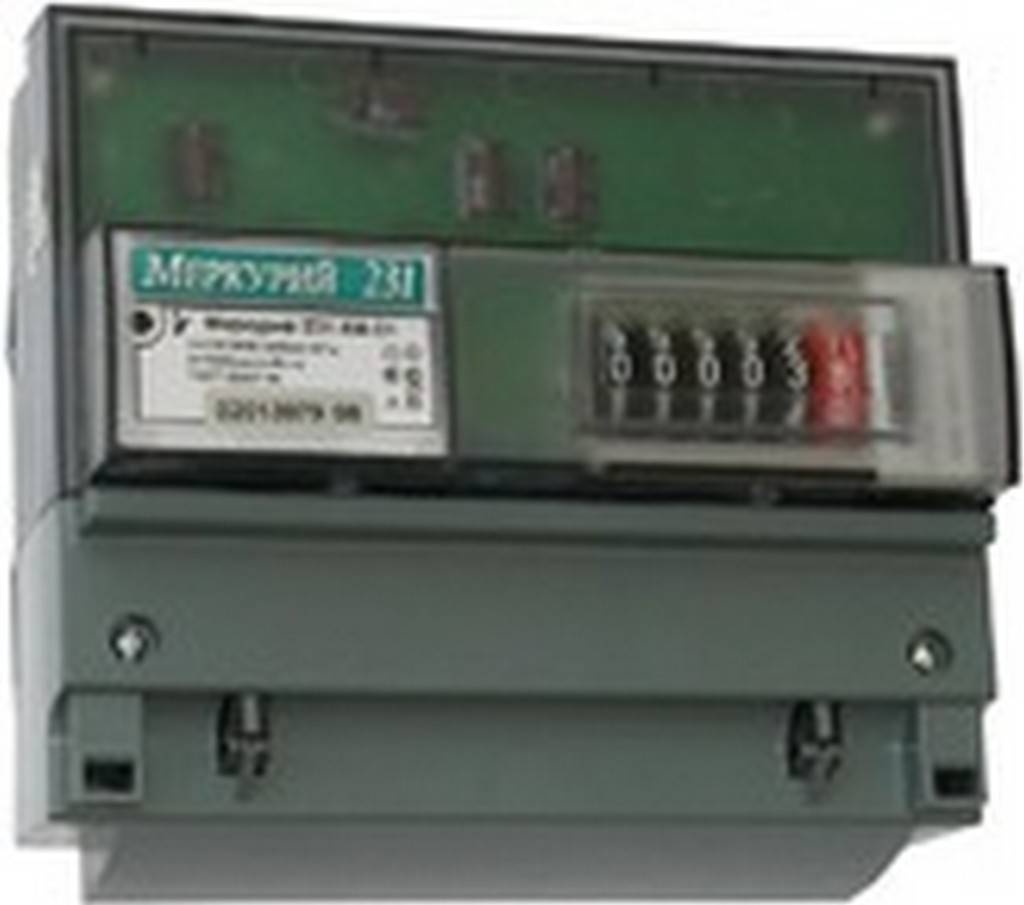

Меркурий 231ART 01-Ш

Лучший двухтарифный счетчик — Меркурий 231ART 01-Ш. Он отличается высокой точностью измерений. При возникновении неисправностей, в системе счетчика автоматически запускается режим самодиагностики, и по кодам ошибок можно легко определить причину сбоя и быстро восстановить функционал.

Технические характеристики:

• Тип сети: трехфазный
• Количество тарифов: 2
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 2450 – 2800 руб
• Недостатки: не обнаружено

ISKRA ME382-D2 10(100)A

Электросчетчик ISKRA ME382-D2 спроектирован и изготовлен в соответствии с международными стандартами ISO-9001 и ISO-14001. Электросчетчик обеспечивает учет параметров электроэнергии гораздо лучше, чем требует европейский стандарт IEC-62053-21.

Измерение активной энергии ведется в 2-х направлениях, реактивной энергии — в 2-х направлениях плюс по 4 квадрантам. Счетчик измеряет полную энергию и мощность, а также мгновенные значения фазных напряжений, силы тока, частоты и коэффициента мощности. В функционал прибора входит регистрация сумм принятой / отданной энергии и мощности.

В счетчике есть возможность использования тарифного расписания для регистрации активной энергии и максимальной мощности (8 тарифов, 12 сезонных и 12 недельных программ, 16 масок, 16 режимов). Накопленные данные будут передаваться по раздельным каналам через SM/GPRS-модем или M-Bus /протокол DLMS/IDIS.

Эта марка счетчиков предназначена и для бытового использования, и для промышленного в пределах температур от –40°С до +70°С. Для защиты прибора и обеспечения правильной работы есть фольгированный экран и аварийный силовой контактный размыкатель. Прибор абсолютно надежен, так как выполнен с защитой от пыли, воды и грязи по классу IP54. Возможна установка этого счетчика на улице. Модель ME382 отлично подойдет для больших домов с интенсивным использованием электроприборов.

Технические характеристики:

• Тип сети: трехфазный
• Количество тарифов: 8
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 25000 – 27700 руб
• Недостатки: сложный функционал, высокая цена

Iek CCE-3C1-3-01-3

Трехфазный экономичный эл. счетчик модели Star имеет аналоговую шкалу учета и светодиодную индикацию режимов работы. На задней панели имеются пазы для крепления прибора на динрейку.

Технические характеристики:

• Тип сети: трехфазный
• Количество тарифов: 1
• Класс точности: 1
• Принцип работы: электромеханический
• Стоимость: 380 – 650 руб
• Недостатки: не обнаружено

Целесообразен ли переход на двухтарифный счетчик?

Точно ответить на этот вопрос нельзя. Поставщики электроэнергии в период минимального потребления электричества снижают цену на тариф на 30-60%. Однако на время, когда преобладают пиковые нагрузки, стоимость киловатта может быть увеличена, в некоторых случаях до 30%. И единой системы для изменения тарифов нет, для каждого региона она может быть своей.

Для актуальности использования двухтарифного оборудования следует учесть множество параметров. В частности, речь идет о применении мощных электроприборов и тарифах за электричество в конкретном городе. Расчет эффективности требует выполнения ряда шагов. Когда выяснена стоимость киловатта для двухтарифного и обычного прибора, следует определить объем энергии, который потребляется в конкретной квартире ночью. А затем надо воспользоваться формулой Пн=100* (Тд-Т1)/(Тд-Тн).

Описание символов:

• Пн — потребление киловатт электричества ночью;
• Тд — стоимость дневного тарифа на электроэнергию;
• Тн — цена за один киловатт ночью;
• Т1 — стоимость круглосуточного тарифа.

Полученное значение выдается в процентах. Если получилось 20%, это означает, что для хорошего эффекта уровень потребления электричества ночью потребуется повысить на 20%. Только в этом случае есть целесообразность перехода на многотарифную систему.

«Новый Канал» поднял вопрос на тему стоит ли устанавливать двухтарифное оборудование для контроля показаний электроэнергии.

Схема подключения

Схема подключения приборов учета электроэнергии зависит от конструктивных особенностей устройства. Однофазные модели чаще приобретают владельцы квартир. Поэтому стоит рассмотреть особенности монтажа электросчетчиков этого типа.

Подключение прибора энергоучета ведется по инструкции. Клеммная колодка содержит 4 контакта на ввод и вывод фазы и нуля. То есть первые подключаются к автомату, провода от которого идут к внешней сети, а вторые — к внутренней.

Помимо указанных электросчетчиков, в магазинах встречаются приборы полукосвенного и косвенного включения. Оба устройства требуют наличия трансформатора. Поэтому установка подобных счетчиков без специализированных знаний невозможна.

Как выбрать?

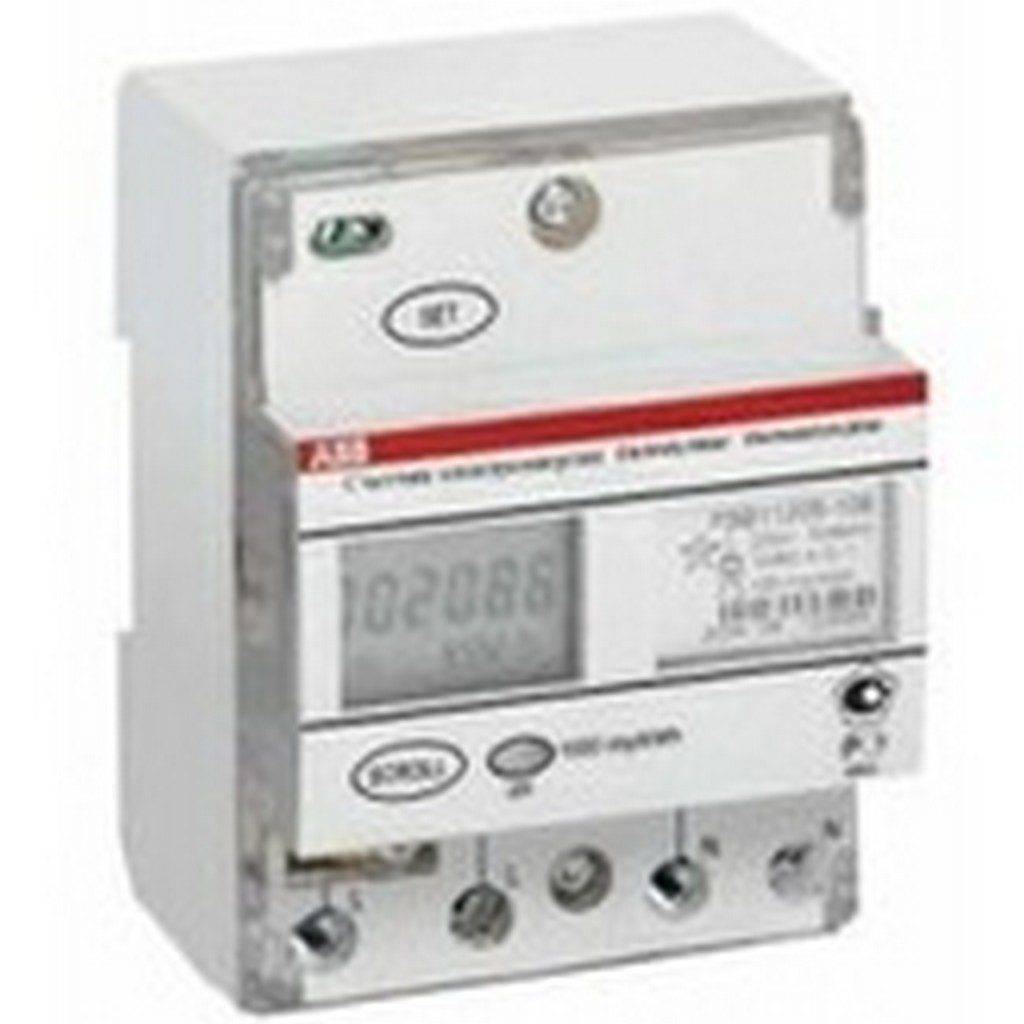

Электрический счетчик – это прибор, с помощью которого ведется учет употребляемой электроэнергии

При его выборе стоит обратить внимание на следующие моменты:

• Принцип экономии;
• По потребляемой мощности;
• Механические или электронные;
• Сложность монтирования и использования;
• Время работы между поверками;
• Количество использования электроэнергии для функционирования самого счетчика;
• Цена.

Руководствуясь желанием сэкономить, стоит приобрести двухтарифные счетчики. В отличие от наиболее привычных однотарифных счетчиков, в них рабочее время делится на 2 части: ночное и дневное. Это дает возможность в больших городах уменьшить нагрузку на электрические сети за счет снижения стоимости киловатта в ночное время. Рекомендуют использовать двухтарифные счетчики, в случае если в жилом помещении есть:

• Теплые полы;
• Стиральная машина;
• Электрообогреватели.

Немаловажное значение при выборе счетчика имеет количество потребляемой мощности в сутки в данном доме. Среднестатистическим показателем употребляемой мощности за сутки принято считать 10 кВт при нагрузке тока до 60 ампер

Все счетчики разработаны на частоту рабочей сети 50 Герц. При соблюдении того, что нагрузка будет составлять более 10 кВт, надо приобретать счетчик с силой тока на 100 А.

С целью определения мощности используемой в жилом помещении, надо заглянуть в паспорта электроприборов находящихся во всем доме. В них указана мощность каждого электрического помощника. При подсчете следует учитывать их среднее время работы в течение 24 часов

Сложив все данные, получится среднесуточная мощность, которую принимают во внимание при покупке счетчика
