Естественная вентиляция в частном доме: делаем своими руками по инструкции с фото

Механическая вентиляция частного дома

Естественная тяга капризна: любая перемена погоды изменяет силу потока. Для умеренного климата – это большая часть года. При этом не всегда получается вписать в интерьер воздуховоды большого сечения.

Невысокие дома и верхние этажи с малым перепадом высоты естественным способом вентилируются слабо. Механическая же тяга работает максимально стабильно и предсказуемо.

Кровельные и канальные вентиляторы создают равномерный поток, обслуживают как один канал, так и систему воздуховодов. Выбираются модели под размер (включая длину) и материал труб. Для вентиляции частного дома достаточно амплитуды скоростей 2-5 м/с. С увеличением показателей растет шум в каналах.

Запас мощности с регулировкой скорости нужен на временные потребности: вывести дым от камина, убрать пар из ванной. Канальные вентиляторы устанавливаются вместо воздухозаборных решеток в устье шахты или на протяжении всей трубы выше всех примыканий. Все установки синхронизируются по скорости.

Кровельные вентиляторы имеют утепленный корпус и монтируются на крыши с углом от 0° до 50°. Одна установка выводит до 500 м3 за час. Скорость настраивается автотрансформаторами (на несколько ступеней) или симисторными регуляторами, которые имеют плавный ход и большую амплитуду регулировок. Зимой механическая вытяжка переводится на малые обороты, но не останавливается.

Механическая вентиляция работает без перебоев, только если обеспечивается равный приток воздуха в помещение. При недостатке тяга «опрокидывается» – по вытяжным шахтам в комнаты затягивается холод снаружи.

Зачем в частном доме нужна вентиляция

Мы уже разобрались, что основная функция вентиляции – это обеспечение нормальной жизнедеятельности проживающих в доме людей. Однако есть у неё ещё одна немаловажная особенность – поддержание благоприятного микроклимата. Сырость, грибок на стенах, неприятные запахи, отклеивающиеся обои, запотевшие ока – вот далеко не полный список последствий, которые очень быстро появляются в домах с неработающей вентиляцией.

Хотите, чтобы проживание в загородном коттедже не доставляло хлопот, а всевозможные болезни обходили вас стороной, тогда позаботьтесь о составлении проекта вентиляции в частном доме на начальной стадии проектирования.

Многие наивно полагают, что установка кондиционера и мощной кухонной вытяжки полностью решает проблему вентилирования. К сожалению, действие кондиционеров направлено лишь на охлаждение или обогрев, а кухонный зонт не способен справиться со всем объёмом воздушных масс.

Впрочем, если вы уже приобрели дом, где отсутствует вентиляция, смонтировать её можно и после завершения строительных работ.

Особенности вентиляции на кухне

Помещение кухни всегда находится под влиянием запахов. Смена воздуха здесь должна производиться постоянно, поэтому принудительное вентилирование, которое просто необходимо во время приготовления пищи, должно быть усилено стабильным воздухообменом естественного типа.

Вытяжка устанавливается над плитой. Это наиболее эффективный способ отвода воздуха в этой комнате, так как при приготовлении тех или иных продуктов, выделяется тепло и пар, с соответствующими запахами. На пластиковых окнах образуется конденсат.

При монтаже вытяжки своими руками, важно установить ее на оптимально эффективном расстоянии от плиты. Для газовых плит это 0,75 м, для электрических – 0,65 м

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.

Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.

Естественная вентиляция в деревянном доме

Интересен факт, что традиционные бревенчатые русские избы не нуждаются в дополнительных усовершенствованиях для осуществления естественной вентиляции. Воздухообменные процессы здесь идут буквально сквозь стены, благодаря отличной воздухопроницаемости натурального дерева. Еще одним каналом воздухообмена выступает дымоход печи.

Совсем другое дело современные деревянные постройки.

Здесь все чаще встречаются различные решения по герметизации:

• Машинное профилирование стыкуемых участков деревянных поверхностей.
• Обработка швов герметизирующими составами.
• Обшивка перекрытий паро-, гидро- и ветрозащитными пленками.
• Установка герметичных пластиковых стеклопакетов.

Сами деревянные стены нередко обрабатываются ядовитыми защитными составами. Печное отопление также постепенно уходит в прошлое.

Все эти меры однозначно положительно сказываются на теплоэффективности и комфортабельности жилища, но при этом делают обязательным строительство вентсистемы.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Естественную вентиляцию определяет отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения естественной тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических приточных или вытяжных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляции она достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная вентиляция в частном доме не перестанет работать. Она может создать оптимальный микроклимат в доме, но не имеет механизма очистки воздушных масс от загрязнений и пыли. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться. Хуже всего естественная вентиляция работает в летнее время, так как перепад температур бывает достаточно сильный.

Вариант установки естественной вентиляции в частном доме подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс.

Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию в частном доме, понадобится специальное оборудование. Поэтому сам монтаж вентиляционной системы будет сложнее и обойдется дороже. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим в помещении и уровень влажности. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха в такой системе вентиляции обеспечивают специальными фильтрами для очистки воздуха.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависит от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в частном доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях оставляют естественную.

Критерии правильности обустройства вентиляции

• выброс воздуха из вентиляционного канала осуществляется на крыше;
• забор воздуха в принудительной системе производится через решетку, расположенную на уровне 2-3 метров от земли;
• циркуляция воздуха осуществляется от более чистых помещений к более грязным – из спальных и жилых в сторону кухни, санузлов, котельных.
• обязательна принудительная вентиляция на кухне, особенно там, где есть газовые колонки;
• вентилироваться должны все помещения в здании;
• воздух в доме не должен охлаждаться слишком быстро, не должно быть сильных сквозняков;
• на стенах и потолках не должен образовываться конденсат, а также должны быстро выветриваться запахи из помещений.

Исходя из вышеуказанных критериев принимают решение о целесообразности использования принудительной, смешанной либо естественной вентиляции.

Система вентилирования с регулировкой температуры

Система вентилирования с регулировкой температуры

В этой системе помимо установки для кондиционирования воздуха устанавливаются специальные устройства, которые способствуют понижению температуры до нужных параметров в каждой отдельной комнате. Это позволяет отдельно регулировать температурный режим в каждом отдельно взятом помещении. Желательно приточные отверстия в такой системе располагать либо в подвале, либо в подсобных помещениях первого этажа (в случае если подвального помещения в доме нет), это позволяет значительно снизить уровень шума при установке данных устройств.

Советы профессионалов

Некоторые хозяева частных домов допускают ошибки при проектировании сетей и затем покупают дорогое оборудование, чтобы устранить негативные моменты.

Есть ряд самых распространенных ошибок:

• Установка кондиционера решит проблемы. Нет. Оборудование не создает круговорота потоков, только обеспечивает охлаждение и подсушивание среды в помещении без притока свежего кислорода.
• Для проветривания хватит вытяжного вентилятора. Нет. Без приточной вентиляции через несколько минут после работы вытяжного устройства уровень давления снизится настолько, что перестанет подавать воздух в лопасти вентилятора.

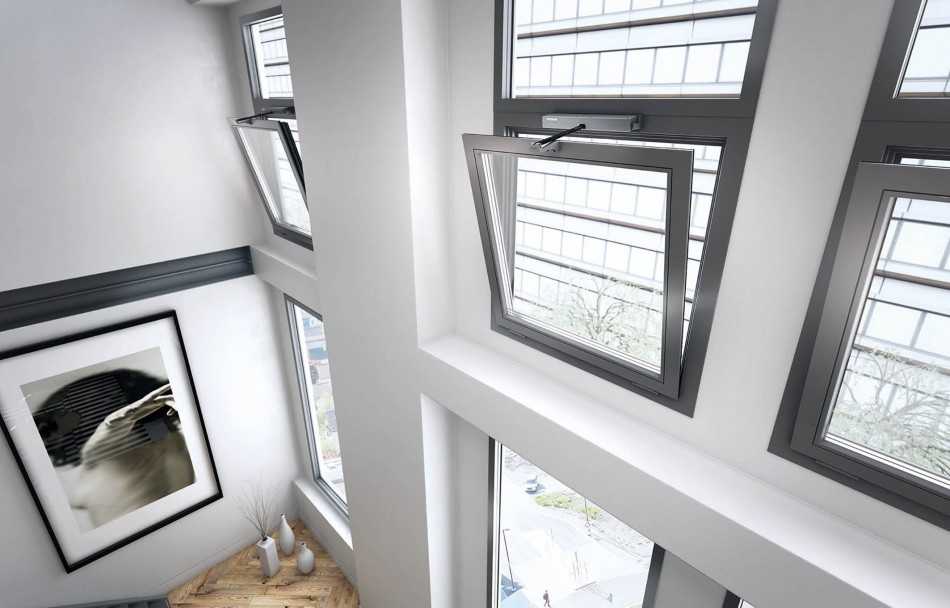

• Чтобы обеспечить вентиляцию, хватит регулярного проветривания или установки створки окна в режим микропроветривания. Нет. При условии повышенной влажности в помещении или скоплении большого количества людей, эти меры не решают постоянную проблему и могут спасти только на короткое время.

Обустройство системы вентиляции – необходимая мера для поддержания комфортного микроклимата в частном доме. Выбирая оборудование, пользователю рекомендуется брать в расчет мощность приборов, показатели интенсивности воздухообмена и бесшумность при работе.

Этап планирования

Самый дешевый и распространенный вариант – система с естественным побуждением. Она подходит и для дома и для подсобных помещений: бань, погребов, курятников и пр.

Ошибочно считать, что при естественной вентиляции на улицу уходит тепло из дома. Если помещение хорошо герметизировано, нет щелей в рамах, стенах или полах, то вытяжка удаляет воздуха столько, сколько позволяет приток.

Перед тем, как начинать прокладывать вентиляцию, нужно рассчитать общий воздухообмен, объем воздуха на подаче. Методики и нормативы принимаются исключительно по СНиП (п.9 СНиП 31-01-2003; СП 60 13330.2012 приложение «К»). Подготовительные расчетные работы по составлению технической документации должен провести специалист. Самостоятельно, не имея профильных знаний, это сделать нельзя.

Что лучше – кондиционер или приточная вентиляция в доме

Сегодня на рынке представлен широкий ассортимент различной климатической техники. Кондиционеры обладают высокой функциональностью: способны очищать воздух от пыли, понижать влажность в помещении и выполнять нагрев или охлаждение подаваемых в дом воздушных масс.

Данное устройство является оптимальным решением для спасения от жары в летнее время. Но когда речь идет о поступлении свежего воздуха, то нужно остановить выбор на приточной вентиляции, поскольку даже кондиционер с приточной системой не поставит достаточное количество свежего воздуха в помещение. Целесообразнее всего устанавливать и кондиционер, и систему вентиляции вместе.

Система приточной вентиляции для домаИсточник ms.decorexpro.com

Для каких зданий и помещений подходит?

Обустройство таких систем актуально в следующих регионах и местностях:

• в регионах с умеренным и прохладным климатом (если климат теплый — то естественная тяга создается хуже);
• если вокруг нет природных или искусственных препятствий ветру (если вокруг 2-этажного здания вблизи будут стоять многоэтажки или «стена» высоких деревьев — то в его вентканале не будет нормальной тяги).

Примерная схема естественной вентиляции

Обычно естественную вентиляцию делают в таких постройках и помещениях:

1. Многоэтажные жилые дома. В них естественная система часто дополняется кухонными и туалетными вытяжками — по желанию владельцев квартир.
2. Дачные домики, небольшие жилые коттеджи.
3. Малоэтажные нежилые постройки: сараи, гаражи, амбары, дачные туалеты.
4. Нежилые помещения в частных домах: подвалы, чердаки, котельные.
5. Небольшие промышленные/складские/рабочие помещения и здания при условии, что в них не поддерживается повышенная влажность и в воздух не выделяются взрывоопасные или опасные для человека вещества.
6. Небольшие хозпостройки, в которых содержатся домашние животные: курятники, коровники, свинарники.

Схема естественной вентиляции в квартире (многоквартирном доме)

Вкратце рассмотрим, как работает вентсистма в отдельно взятой квартире многоквартирного дома.

От окна до отверстия воздушный поток проходит по комнате через открытые двери, либо (если они закрыты) — через щели под ними или переточные решетки.

Схема естественной вентиляции в частном доме

Схема естественной вентсистемы в частных домах немного отличается от квартирной. Приток тоже осуществляется через окна и/или клапана. А вот вентиляционные шахты в коттеджах ставятся нечасто (разве что это здание в несколько этажей и с погребом).

Обычно удаление воздуха осуществляется через:

1. Печной дымоход — если в доме есть печь/камин.

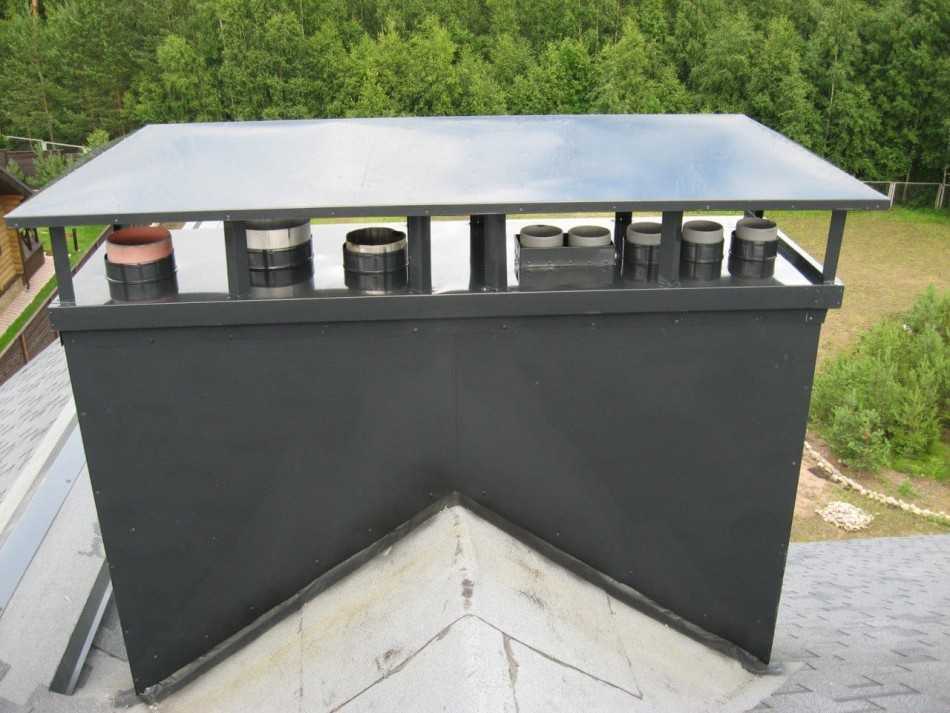

2. Вытяжную трубу, которая проходит из кухни и санузла на улицу. Чаще всего она выводится из помещения через стену (горизонтально), а затем поворачивает и проходит вверх, к крыше.

Вентиляция в частном доме — принудительная система

В полной мере проблему с достаточным воздухообменом и нагревом поступающего с улицы морозного воздуха может решить только принудительная вентиляция. Она может быть централизованная и локальная.

Централизованная система

Частенько применяется бюджетный вариант, предусматривающий организацию лишь вытяжки. Устанавливается вентилятор, к которому сводят сеть трубопроводов из «грязных» помещений. Мотор выбрасывает воздух на улицу, а приток осуществляется естественным образом, через щели в окнах и отверстия в стенах. Принципиального отличия от естественной вентиляции нет, воздух поступает холодным.

Такая функционально урезанная система не решает многих вопросов и в итоге некомфортна. По большому счёту, для частного дома это просто впустую потраченные деньги. Того же эффекта, но гораздо дешевле можно добиться, соорудив вертикальные каналы в кухне и санузлах, и установив на них мощные центробежные вентиляторы.

Иное дело — полнофункциональная приточно-вытяжная система. Дом, как паук или спрут, опутывает система воздушных каналов. Воздух принудительно как удаляется, так и подаётся. В центре системы находится её сердце — вентиляционная установка. Она может быть комплектной и представлять собой здоровенный ящик. Также можно набрать оборудование из отдельных элементов.

Основные устройства для вентиляции в частном доме

Приточный и вытяжной вентилятор, рекуператор, подогреватель воздуха, автоматика. Рекуператор представляет собой металлический блок, в котором одновременно, но в разных направлениях по множеству соседствующих друг с другом узких каналов «прогоняется» поступающий с улицы и удаляемый из помещений воздух.

Через тонкие стальные перегородки нагретый воздух отдаёт тепловую энергию холодному, нагревая его. Таким образом, удаётся сэкономить до 50% энергии и, соответственно, уменьшить расход топлива на обогрев комнат.

Подогреватель, работающий на электричестве либо подключенный к системе горячего водоснабжения, «догоняет» температуру до комфортных значений в +10-15ºС. Летом рекуператор просто отключают. Система автоматики не даёт устройству замёрзнуть при обледенении, позволяет плавно и независимо регулировать мощность притока и вытяжки.

Можно регулировать воздухообмен в каждом из помещений с помощью ручных задвижек либо сервоприводов. Грамотно спроектированная и выполненная полнофункциональная приточно-вытяжная вентиляционная система способна обеспечить обитателям дома высокий комфорт: всегда свежий воздух и полное отсутствие сквозняков.

При этом значительно снижаются расходы на отопление. Недаром такие системы — непременный атрибут современных энергосберегающих домов. Ещё одно достоинство централизованной вентиляции состоит в том, что весь объём поступающего наружного воздуха подвергается фильтрации

Можно установить эффективный, задерживающий пыльцу растений фильтр, что важно в наши времена всеобщей аллергизации населения

Увы, «правильная» вентиляция — удовольствие лишь для богатых. Рассчитывать, что она будет стоить дешевле новой «Лада Гранта автомат» в исполнении «люкс», не стоит. Оборудование стоит дорого, а установка вентиляции этого типа «своими руками из подручных материалов» как минимум, затруднительна. К тому же, по дому будет идти сеть воздуховодов немаленького сечения и потребуется место для центрального блока, хотя бы 6 м2 в техническом помещении.

Локальная принудительная вентиляция

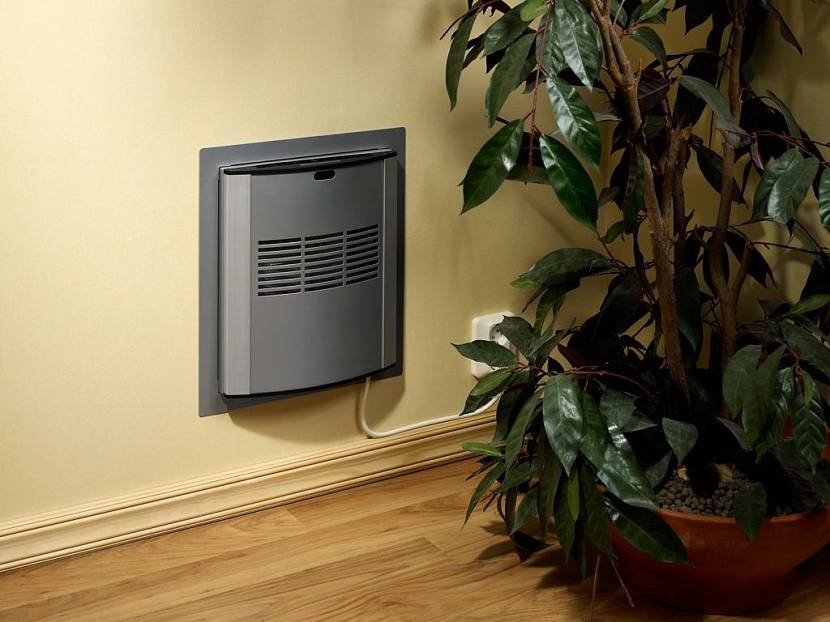

Существуют малогабаритные вентустановки, предназначенные для работы в одном помещении. В России первыми представила такие системы немецкая компания Seugenia. Отечественные производители также предлагают собственные разработки.

Мини-установки, так же как и «взрослые» системы, оснащают фильтром, вентиляторами, рекуператором и, при необходимости, подогревателем и ионизатором.

Локальные установки эффективны, невелики, эстетичны, внешне похожи на небольшой воздушный обогреватель.

Устанавливаются очень просто на наружную стену в любом месте, не требуется никаких воздуховодов, лишь небольшое отверстие наружу.

Локальные установки не могут полностью решить вопросы вентиляции, ведь в кухнях и санузлах всё равно придётся оборудовать каналы естественной вытяжки. Установка таких систем служит комфортным дополнением к системе естественной вентиляции и часто бывает оправдана. Тем более, что смонтировать такую вентсистему несложно и занимает это от силы пару часов.

Естественная ВЕНТИЛЯЦИЯ в частном доме своими руками. Проход вентиляции через металлочерепицу.

Для чего нужен рекуператор

В периоды, когда температура воздуха близится к нулю, на обогрев воздуха внутри помещения владельцы тратят много ресурсов, и соответственно несут много финансовых потерь. К тому же при естественной вентиляции возникают сквозняки, и только что нагретый воздух уходит сквозь микрощели. Получается, что владельцы домов попросту «отапливают улицу». Для экономии тепловой энергии применяется принцип рекуперации. Входной и выходной потоки встречаются в теплообменнике – рекуператоре. Зимою нагретые воздушные потоки, что выталкиваются на улицу, отдают часть своего тепла обогащенному кислородом холодному воздуху из улицы. Аналогично проходит рекуперация охлаждения летом – теплый приточный воздух с улицы отдает тепло уже отработанному воздуху, понижая тем самым свою температуру. Стоит отметить, конструкция рекуператора разработана так, чтобы свежие и уже отработанные потоки находились в отдельных отсеках и не смешивались – процесс теплообмена осуществляется через стенки устройства. Установки могут быть подвесными, стационарными и прямоточными. Достоинства систем рекуперации:

• отсутсвие сложности в монтаже;
• преобразование энергии подаваемого воздуха в тепло, что позволяет сохранить до 50% тепла в холодный период;
• наличие модулей для очистки приточного воздуха от пыли, мелких частиц, аллергенов.

К недостаткам использования теплообменника можно отнести:

• высокая цена;
• энергозависимость;
• выпадение конденсата на стенках рекуператора из-за разности температур;
• некоторые модели работают достаточно шумно.

Приборы для вентиляции в частном доме могут устанавливаться только в одном конкретном месте, например кухне (местные) или вентилировать все помещение (общие).
