Пошаговая инструкция строительства сборного фундамента из готовых ФБС
Рассмотрим, как сделать фундамент из блоков ФБС, как правильно класть блоки и пошаговую инструкцию этих работ.
Шаг 1
Для дома из блоков проводят расчет нужного их количества. Он ведется одним из вариантов:
- По требуемой длине прямолинейных участков. Длину участка делят на длину самого длинного блока и округляют до меньшего целого числа. Оставшуюся часть дополняют доборными ФБС меньшей длины.
- По общему объему сборного фундамента. Рассчитывают и суммируют, объем всех прямолинейных участков и делят сумму на объем стандартного ФБС.
Результат округляют до ближайшего целого числа. Остаток выводят в виде промежутков между стандартными блоками, которые заполняют или доборными ФБС, или частями, отколотыми от одного из них.
Оба способа дают погрешность, которую компенсируют заполнением зазоров бетонным раствором.
Шаг 2
Земляные работы при строительстве фундамента из блоков ФБС своими руками.
Варианты:
- Дом без подвала. Роется траншея шириной на 200–300 мм больше толщины фундаментной стены. Ее дно выравнивается.
- Дом с подвалом. Вариантов два:
- роется котлован под весь подвал и в нем из ФБС строится коробка подвала;
- роются траншеи для раскладки фундаментных блоков и в них монтируются блоки, при этом требуется малый объем земляных работ. Траншея – на толщину блочной фундаментной стены и на дополнительный зазор, необходимый для опускания краном или манипулятором.
Шаг 3
На дно траншеи засыпается слоями песчано-гравийная подушка.
Ее укладывают под блоки ФБС на прочных тяжелых грунтах, выдерживающих большую нагрузку. Толщина рассчитывается при проектировании. Без проекта ее можно сделать толщиной 150 – 250 мм после смачивания и трамбовки или вибрирования.
На слабых грунтах в верхний слой песчаной подушки добавляют щебень крупностью 10–20 мм. Толщина слоя щебня должна быть по проекту, обычно не менее 200 мм. Щебень сверху засыпается песком и трамбуется вместе с ним.
Строительство фундамента из блоков ФБС в обводненных грунтах требует:
- дренажного стока, который делается, например, в песчано-гравийной подушке;
- или прокладки дренажных трубопроводов по периметру фундамента.
Шаг 4

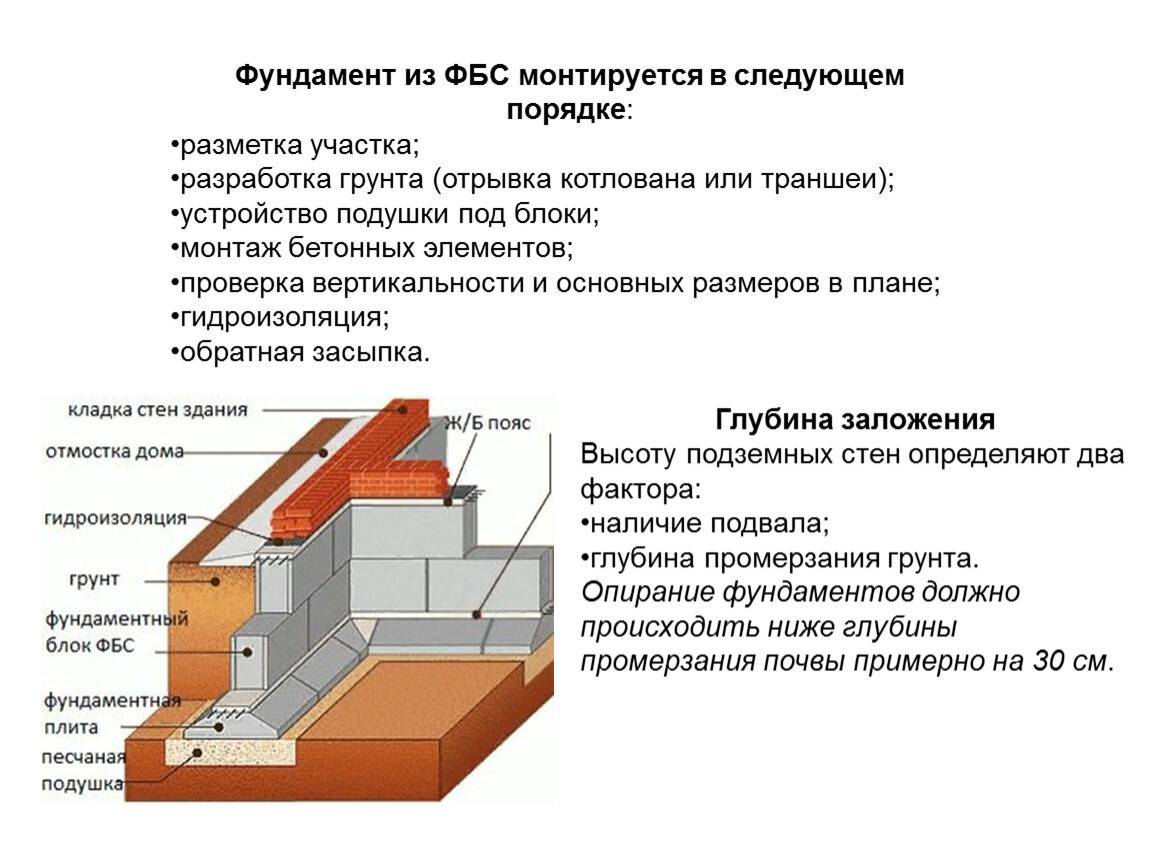

Монтаж фундамента из ФБС или их раскладка в траншее.
Если железобетонная блочная «подушка» из блоков ФЛ не используется, то ФБС раскладываются начиная с углов здания. Обычно для этого используется подъемный кран соответствующей грузоподъемности. Зазоры заполняют цементно-песчаным раствором (ЦПР). Промежутки большой ширины могут заполняться доборными блоками или бетонным раствором.
Как класть блоки ФЛ на фундамент?
- При использовании железобетонных ФЛ их укладывают первым рядом на щебне — песчанной подушке.
- Укладку фундаментных ФБС ведут вторым и последующими рядами. Пример такой кладки – кирпичная кладка в «шахматном порядке» с перехлестом на половину длины. Как класть первые блоки? Монтаж фундаментных блоков начинается на углах. Заполнение ряда ведется от углов к его середине.
- Установка производится на ЦПР.
Шаг 5

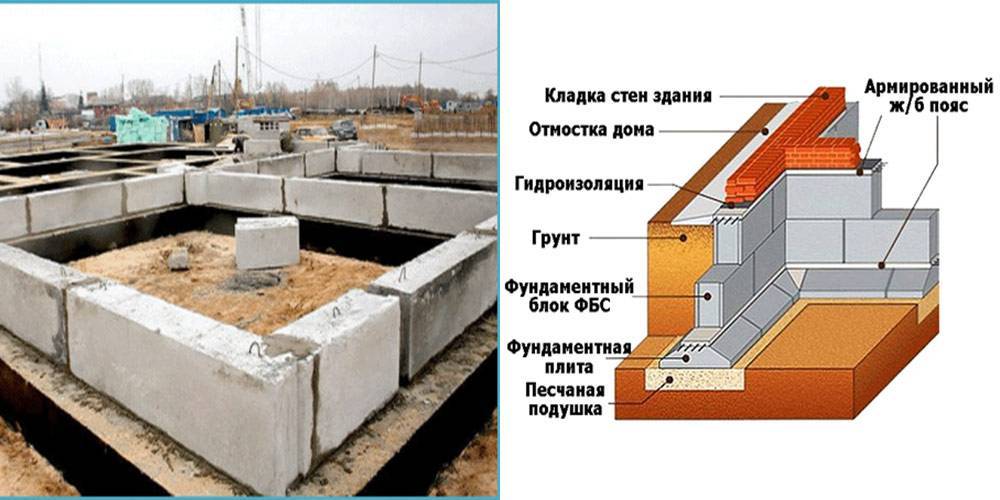

- Верхний ряд «накрывают» монолитным железобетонным поясом. Его толщина, вид и качественные характеристики бетона, вид арматуры (стальная или композитная) и степень армирования определяется проектом фундамента.
- Для обеспечения прочности на изгиб в вертикальной плоскости пояс нужно армировать. Армирование готовят в виде вязаного каркаса, который укладывают в подготовленную опалубку. При укладке требуется соблюдение зазоров в 30 – 60 мм между крайними прутьями каркаса и плоскостью опалубки. После заливки бетонного раствора в этих зазорах будет образован защитный слой бетона.
- Для использования бетонного раствора в морозные дни в него нужно вводить противоморозные добавки, нагревать воду и пр. Залитый фундамент нужно укрывать от промерзания или греть электроэнергией до набора сдаточной прочности конструкции.
- При укладке бетона в фундамент своими руками верхний слой монолитного пояса должен выравниваться по уровню.
Разработка котлована.
1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности. 2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.). 3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.
Полезные советы
- Для жилищного строительства лучше выбирать блоки заводского производства, поскольку такая продукция находится под контролем экспертов.
- Чем хуже несущая способность грунта, тем габаритнее должны быть ФБС.
- Согласно рекомендациям строителей основание фундамента должно располагаться ниже уровня промерзания почвы.
- Мелкофракционный керамзит в составе фундаментных блоков обеспечит правильную геометрическую форму, а также позволит равномерно распределять тепло.
- Для сборных фундаментов лучше использовать железобетонные ФБС.
- Лучше не покупать блоки кустарного производства для строительства жилых сооружений, поскольку нарушение технологии при производстве может привести к разрушению всей постройки.
- Чем больше длина блока, тем меньше стыков, значит, надежнее.
- Железобетонные блоки имеют запас прочности до 70 процентов, что исключает трещины.
- Обрабатывать фундаментные силикатные блоки гидрофобными веществами следует после укладки. Если сделать это раньше, то нарушится прочность укладки, поскольку связующий раствор будет плохо впитываться.
Для гидроизоляции фундамента лучше всего подходят жидкие мастики или битум.
Однако специалисты используют и другие методы:
- оклеивание рубероидом;
- окрашивание специальной краской на основе акрила, силикона или полиуретана;
- оштукатуривание полимерными составами;
- гидрофобные присадки, которые добавляются в бетон, делая весь блок гидроустойчивым;
- напыление тонкого резинового слоя.
Выложить столбчатый фундамент с помощью ФБС проще и дешевле ленточного. Но следует учитывать, что он не подойдет для строительства двухэтажного дома. Такой вариант больше уместен для возведения теплиц, беседок и легких каркасных домов.
Стеновые блоки могут применяться в качестве фундаментных только в постройках с малой нагрузкой.
Необходимо тщательно утрамбовывать подушку-основание под фундамент, постоянно смачивая его, что предотвратит «хождение» конструкции.
При расчете расхода материалов необходимо учитывать вес конструкции. Для этого следует помнить, что объем бетона разных моделей может быть разным в зависимости от плотности.
Производя расчет, также необходимо закладывать приобретение нескольких блоков с вырезами для прокладки коммуникаций. В противном случае придется сверлить отверстия в купленных ФБС.
Если требуется построить ленточный фундамент для забора, то для экономии рекомендуется использовать блоки, бывшие в употреблении. Главное, чтобы на них не было сколов и существенных трещин. Подсчитано, что снижение затрат в этом случае составит от 30 до 50 процентов. ФБС, б/у, подходят также для беседок, небольших теплиц и временных технических сооружений.
Все о блочном фундаменте и тонкостях строительсва смотрите в этом видео.
Блоки ФЛ – готовые элементы для сборных ленточных фундаментов
Фундамент из блоков своими силами можно строить, но придется класть ФБС на фундамент грузоподъемной техникой, т. к. бетонные ФБС имеют вес от нескольких сотен килограммов до нескольких тонн.
При строительстве ленточных сборных фундаментов на грунтах с недостаточной прочностью, используется технология установки блоков на сборную железобетонную фундаментную подушку. Ее монтируют из специальных ФБС, имеющих в вертикальном сечении трапецеидальную форму с равными сторонами. Большое основание трапеции располагают снизу.
Как укладывать такие блоки?
- Схема монтажа характерна тем, что они укладываются «поперек» ФБС и, таким образом, значительно увеличивается площадь опоры стандартного ФБС.
- Эти блоки имеют обозначение ФЛ. Изготавливаются они, как и ФБС на тех же заводах ЖБИ.
- Основные требования и руководство по изготовлению, сосредоточены в ГОСТ 13580-85, который имеет название «Плиты железобетонные ленточных фундаментов. ТУ».
- Изготавливают из утяжеленного бетона, плотность которого более 2 500 кг/куб. м.
- Для погрузки/перегрузки используются отверстия для петлевого монтажа, специально оставленные при изготовлении, но могут быть и обычные перегрузочные петли.
- Прочность на изгиб, продавливание и излом повышают путем армирования стальным арматурным каркасом. Его сваривают в виде сетки из сдвоенной арматуры или из двух разнесенных стальных сеток.
- Используется сталь термомеханического упрочнения с классом А-III или стержневая арматура класса А-IIIС. Возможно использование арматурной проволоки класса не хуже Вр-1.
- Толщина антикоррозионного защитного слоя бетона от сетки до подошвы блока – не менее 30 мм.
Особенности блоков

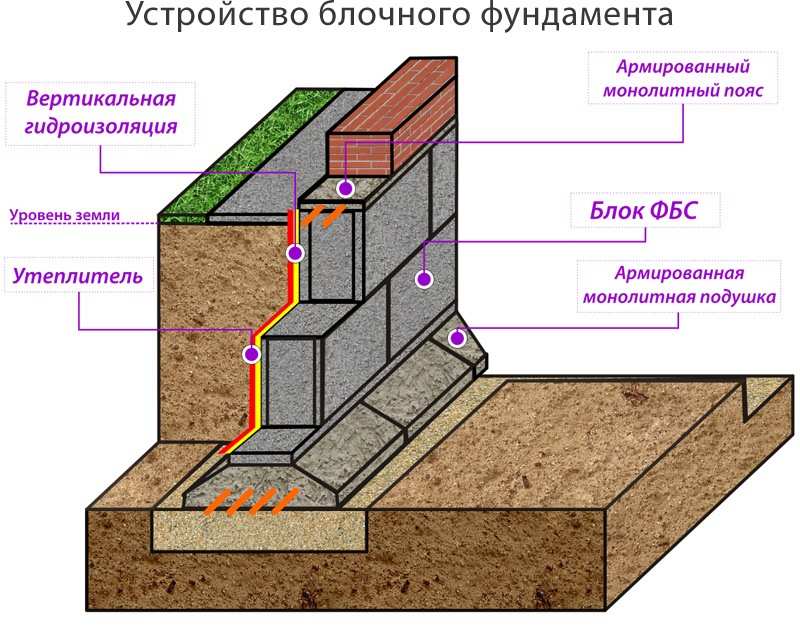

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.
Почему именно блочное основание?
Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.
Что представляют собой блоки ФБС
Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.
Стандартные характеристики для фундаментных блоков:
- высота — не более 58 см;
- ширина — 60, 50, 40 и 30 см;
- длина — 238, 118 и 78 см.
В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.
Положительные стороны
Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.
К ним относят:
- звукоизоляцию;
- теплопроводность;
- отсутствие негативного воздействия внешних факторов;
- простоту монтажа;
- широкий ассортимент;
- устойчивость к перепадам температур;
- долгий срок эксплуатации;
- высокую прочность и надежность;
- небольшую стоимость (в сравнении с другими материалами).
Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.
Минусы блоков
Ленточный фундамент из ФБС имеет ряд недостатков
Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.
Типы оснований
Перед началом строительства необходимо определиться с типом основания.
Выделяют несколько основных видов:
- Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
- Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.
Фундаментно-строительные блоки (по конструкции) бывают:
- Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
- Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
- Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.
Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.
Как подобрать размеры блоков
При покупке ФБС необходимо придерживаться следующих рекомендаций:
- Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
- Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
- Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.
Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.
Фундаментные блоки стеновые (ФБС) | KSG
Типы фундаментных бетонных блоков:
- Фундаментные стеновые блоки (ФБС).
- Фундаментные пустотные блоки (ФБП).
- Дырчатые унифицированные блоки (УДБ). Данные блоки являются основными элементами прямоугольного сечения, внутри которых обустраиваются проемы прямоугольной формы с шагом в 600 миллиметров (высота блоков). УДВ высокого качества производятся на заводе с открытыми и закрытыми концами, с арматурными выпусками и другими аксессуарами в соответствии со спецификацией.
Фундаментные стеновые блоки.
Традиционным отечественным строительным материалом являются фундаментные стеновые блоки или ФБС. Эти блоки успешно зарекомендовали себя в частном малоэтажном и массовом высотном строительстве домов. При наличии грамотного проекта и плана работ, материал может применяться для обустройства фундаментов из блоков, а также для возведения стен для цокольных этажей и подземных частей (подвалов) домов, пристроек, сооружений, гаражей. Иногда к ФБС также причисляются монолитные фундаментные пустотные блоки и дырчатые унифицированные блоки специальной серии.
Особенности производства ФБС.
Фундаментные блоки стеновые, купить которые можно во многих строительных магазинах по нормальной цене, производятся на предприятиях ЖБИ, руководствуясь технологией изготовления конструкций из тяжелого и сверхтяжелого бетона, а также монтажной арматуры. Использование высококачественных материалов, ориентация на продуманность технологической цепочки, а также применение специальных станков, виброформ, металлоформ и т.д., приводят к появлению на рынке большого количества профессиональных строительных материалов с низкой себестоимостью, которые можно брать в расчет при реализации проектных чертежей, касающихся возведения надежных зданий и сооружений с опалубкой и без нее.
Размеры ФБС блоков В соответствии с ГОСТ 13579 78 и соответствующими нормативами СНиП, стандартом для размеров или габаритов фундаментных стеновых блоков являются следующие параметры:
- Длина – 60, 80, 90, 120 и 240 сантиметров.
- Ширина – 30, 40, 50 и 60 сантиметров.
- Высота – 30 и 60 сантиметров.
Маркировка блоков ФБС.
ФБС блоки имеют собственную маркировку, состоящую из цифр и букв. К примеру, если речь идет о блоке с маркировкой ФБС 24-6-6 т, то ее расшифровка означает фундаментный стеновой блок длиной 240 сантиметра и высотой/шириной по 60 сантиметров. Что касается буквы «т», то она указывает на то, что производство блока предусматривает использование бетона тяжелой марки.
Использование блоков ФБС.
Фундаментные стеновые блоки ФБС активно используются при возведении объектов со специальными техническими требованиями, с особыми техническими характеристиками. Вследствие этого, блоки для подвалов и подпорных стенок производятся из тяжелого бетона, силикатного бетона и керамзитобетона. Главным требованием, предъявляемым к использующемуся бетону, является плотность не меньше 1800 кг/м³. В отдельных случаях блоки стеновые ФБС должны подвергаться армированию с помощью специальных армированных элементов (армопояс). Такие блоки характеризуются наличием специальных транспортировочных петель для удобства перевозки. На торцах стеновых блоков присутствуют технологические пазы, куда при возведении фундамента будет закладываться раствор. Это придаст дополнительные прочностные характеристики зданию или сооружению.
Как производится укладка стеновых блоков ФБС?
Монтаж блоков ФБС 6 должен сопровождаться использованием технологии несовпадения (перевязки) вертикальных швов. Между швами при кладке должно быть предусмотрено расстояние не меньше 40 процентов от высоты бетонного блока. Если речь идет о прерывистом фундаменте на песчаной подушке, то межблочный вертикальный шов должен находится в пределах плит фундамента. Чтобы снизить количество типоразмеров фундаментных бетонных блоков по длине, в теле фундамента ленточного типа должны оставляться специальные проемы, длина которых не будет превышать 60 сантиметров. Впоследствии эти проемы, которые могут использоваться и для обустройства вводов коммуникаций и их установки, будут заполнены кирпичом или бетоном, без необходимости какого-либо демонтажа. Что касается выбора нужной формы ФБС и типа фундамента, который будет из них обустраиваться, то его изготовление производится на основании гидрогеологических и инженерно-геологических условий, характерных для строительной площадки. Кроме того, в расчет берутся конструктивные особенности и предназначение здания, а также величина нагрузки, которая передается на фундамент и ФБС.
Строительство фундамента из блоков ФБС своими руками
Строительство фундамента из блоков ФБС
Как известно от прочного фундамента зависит судьба и долговечность возводимой постройки. В связи с этим стоит с ответственностью подойти к этому вопросу. Выбор фундамента во многом зависит от типа грунта, глубины промерзания почвы, ее пучения и других факторов.
После того как был сделан выбор фундамента в ту или иную сторону можно браться за его возведение. Но есть одно, но. После возведения фундамента не стоит сразу же приступать к постройке здания, для которого был возведён фундамент. Это связано с тем, что фундамент должен укрепиться, то есть просесть на грунте. Это потребует немало времени для каждого типа фундамента свой срок.
Но возведение фундамента из блока ФБС значительно сокращает это время. И в этой статье строительного журнала будет рассказано о том, как правильно укладывать блоки ФБС и подробнее поговорим о них.
Блоки ФБС применяются для строительства разных масштабов, как от строительства гаража, так и до малоэтажного строения (в несколько этажей). Аббревиатура ФБС расшифровывается как «Фундаментные Блоки Стеновые». Цена на блоки относительно невысока, что тоже является плюсом, а время возведения фундамента значительно сокращается.
Блоки изготавливают обычно с одинаковой высотой, которая составляет 58 см., но остальные параметры у разных блоков разная (длина, ширина, вес). Ширина блоков ФБС подбирается с учетом толщины стен возводимого строения.
То есть, ширина фундамента должна быть больше ширины наружной стены. Хотя с блоками ФБС допускается, и свисание, допустим кирпичной стены на 6 см., с обеих сторон и до 10 с одной. Однако не стоит так возводить стены.
Подготовка к установке блоков
Перед началом установки блоков ФБС проводятся земельные работы (рытье котлована или траншеи). Траншеи выкапываются с учетом удобности монтажа блоков. Так же как и при возведении любого другого типа фундамента производится выравнивание траншеи в горизонтальной плоскости.
При возведении фундамента на слабых грунтах для увеличения подошвы фундамента нижний ряд ставят из более широких блоков.
Установка ФБС блоков
В начале установки нового ряда устанавливают так называемый блок-маяк. Эти блоки устанавливают на углах и пересечениях. Обязательно вертикальные швы замазываются раствором. Если осталось пространство между блоками, то оно заливается бетоном. Последующие ряды устанавливаются на слой раствора, толщина слоя равна 1,5 см.

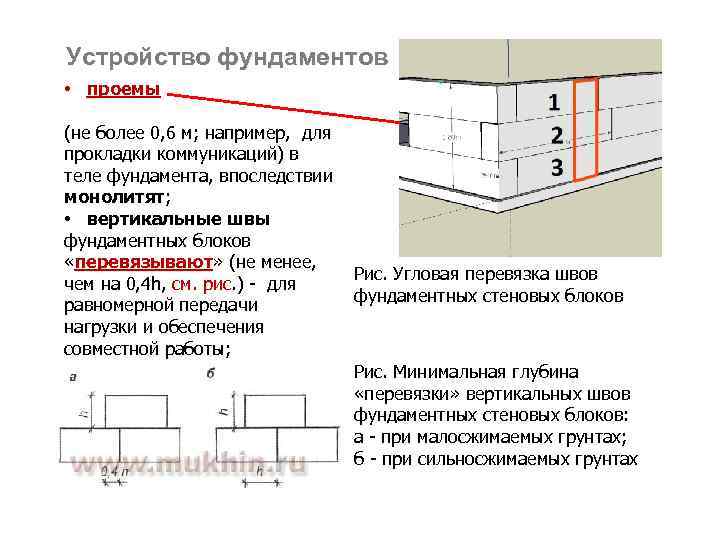

Как в любой кладке делается перевязка рядов, так и при установке ФБС блоков. Перевязка делается, как правило, через каждые 25-60 см. В практике количество рядов в таком фундаменте колеблется в пределах от 2 до 5.
Если нужно возвести фундамент из блоков ФБС под легкие постройки, такие как баня или гараж, то вполне хватит и одного ряда блоков.
Но при этом требуется усилить фундамент и произвести такие действия как:
- Сделать подушку из гравия и песка высотой в пределах 30 см;
- Изготовить армированный железобетонный пояс толщиной 10 см;
- Произвести гидроизоляцию блоков.
Гидроизоляция
Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.
Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.
Её делают многими способами:
обмазка — для этого применяются битумные, полимерные и эпоксидные мастики;
напыление жидкой пластиковой массы (полиуретана) — самый дорогой, но и очень действенный способ;
оштукатуривание — для него применяются особые штукатурные смеси с пластифицирующими добавками;
оклейка — плёнками (на полимерный клей) и мембранами и стеклоизолом (они бывают самоклеящиеся).
Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.
Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.

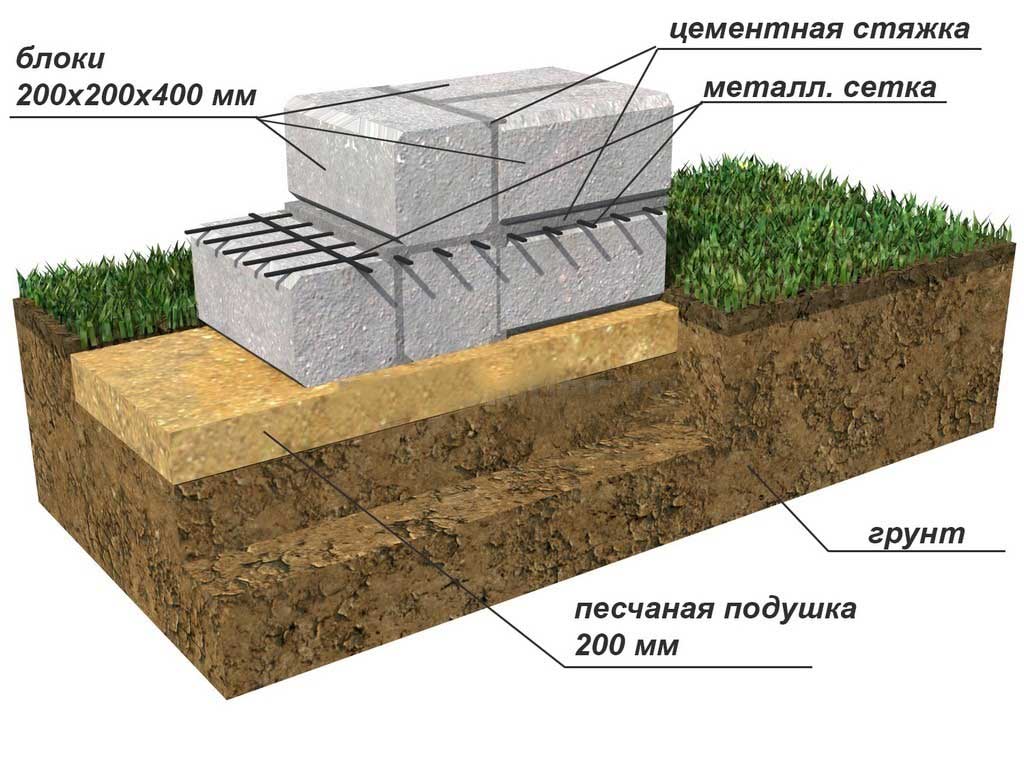

Столбчатый заглублённый и незаглубленный фундамент из блоков
Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.
Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.
Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки
Требуемые инструменты
Для сооружения фундамента понадобятся:
- строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
- лопата штыковая;
- лопата совковая;
- ручная тачка;
- трамбовка (ручная или вибро-);
- молоток резиновый;
- гидроуровень (или лазерный нивелир);
- рулетка.
Пошаговое создание столбчатого фундамента
- Выбираем место для строительства.
- Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.Первым делом поверхность почвы очищается от мусора, удаляются деревья, кустарники и их корневая система
- Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.Устройство фундамента начинается с разметки
- Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
- Засыпаем туда щебень, заливаем его водой, утрамбовываем.
- Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.Укладываем в шурф на щебень по четыре (в перпендикулярной ориентации) блока
- Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
- Сооружаем ростверк из деревянного бруса.
- Соединяем его дощатыми рёбрами жёсткости.Ростверк должен находиться на расстоянии более 10 см от уровня грунта
