Подготовительные и земляные работы
Перед началом возведения фундаментных конструкций для частного дома своими руками, требуется приобрести материалы, инструменты, выполнить комплекс подготовительных работ. Участок следует очистить от строительного мусора, растительных остатков; выполнить работы по вертикальной планировке участка, засыпая ямы. С помощью колышков и веревки намечают периметр будущего фундамента.
Ленточный фундамент для дачи, частного дома устраивают в траншее, которую предварительно требуется выкопать своими руками. В некоторых случаях допускается использовать землеройную технику, если к объекту существуют удобные подъезды.
Посмотрите видео, как производится рытье траншеи без помощи техники.
Почву из траншеи вынимают и складируют в два отдельных бурта, разделяя верхний плодородный и материковый грунты. Плодородный слой используется для последующей посадки растений, остальной – для обратной засыпки пазух после возведения монолитных или сборных фундаментных конструкций.
Дно траншеи необходимо выровнять, выложить слой гидроизоляции из рубероида, засыпав слоем крупного кварцевого песка, толщиной не менее 10 см. Песок следует тщательно утрамбовать, используя ручные или пневматические трамбовки. На слой песка засыпается щебень мелких фракций, который уплотняется с помощью трамбовок и воды.
Когда возводят?

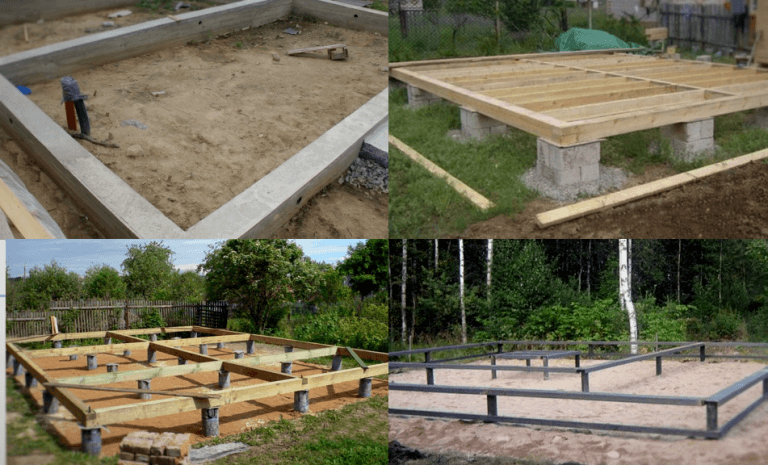

Незаглублённый столбчатый фундамент (НСФ) – это сетка из точечных опор, которые не погружены вглубь земли, а передают нагрузку от сооружения непосредственно на поверхность земельного участка.
На таких столбах чаще всего строят:
- бревенчатые,
- щитовые,
- каркасные дома,
- бани,
- хозблоки,
- пристройки,
- летние кухни и т.п.
НСФ возводят не только исходя из малого веса сооружения, но и при наличии прочного грунтового основания.
Фундаменты такого типа целесообразно возводить на скалистых, крупнообломочных грунтах в районах с низкой сейсмологической опасностью и отсутствием подвижек почвы. Возможна установка НСФ на пучинистых основаниях. Об этом будет рассказано ниже в отдельной главе.
Правила соблюдения техники безопасности при подъеме строения
Выполнение строительных работ требует соответствия определенным нормам. Главным условием хорошего результата является соблюдение техники безопасности.
Как упоминалось ранее, для того чтобы подвести фундамент под фундамент, требуется использование дополнительного оборудования — домкрата. Выбирать инструмент необходимо в зависимости от размера и массы строения, учитывая его исправность и надежность. Домкрат должен быть рассчитан на 10 и более тонн. Вес нужно подбирать с большим запасом для обеспечения безопасности проведения работ. Подводить фундамент под деревянную конструкцию нужно с соблюдением всех правил безопасности.
Далее выполняются все необходимые действия, в том числе замена нижнего бревна при ремонте. Затем, еще раз немного приподняв конструкцию поочередно с двух сторон на 20 см, следует аккуратно опускать строение, соблюдая все те же правила.
Перед тем как начинать подъемные работы, следует проверить, насколько крепкими являются бревна. Если при постукивании по ним слышен глухой звук, то следует проткнуть бревно шилом. Если оно пройдет свободно внутрь, то необходимо данное бревно менять.
Применяя все необходимые приспособления и учитывая правила безопасности, вы можете самостоятельно подвести фундамент под фундамент. Как это сделать наиболее комфортно и правильно, было описано выше.
Преимущества и недостатки кирпичного фундамента
К достоинствам кирпичного основания можно отнести:
- Возведение без опалубки, монтаж которой может занять много времени. Соответственно, есть возможность сэкономить часть денежных средств.
- Отсутствие большого объёма бетонных работ, в связи с чем кирпичную кладку можно сделать самостоятельно.
- Отличную гибкость конструкции в сравнении с монолитным основанием. В процессе движения слоёв грунта кладка из кирпича не будет подвергаться глобальному разрушению. Если частичные деформации появятся, их можно с лёгкостью устранить. Для этого следует выполнить локальную кладку кирпича в повреждённом месте.
- Возможность создания ленточной основы любой формы.
Однако есть и негативные стороны:
Ограниченный срок службы в сравнении с ленточными фундаментами из бетона. Большой объем работ по кладке кирпича. Слабость конструкции. Её обязательно нужно дополнительно усиливать арматурными прутьями. Таким образом можно повысить прочность и устойчивость к возможным нагрузкам.
Ограниченность в использовании. Основание можно строить на стабильной почве с невысоким уровнем подземных вод. Не рекомендуется его использовать на участке с пучинистой почвой и высоким залеганием подземных вод. Высокая гигроскопичность. Кирпич поглощает влагу и подвергается промерзанию зимой. Это может привести к уменьшению числа циклов замораживания и размораживания
Поэтому в процессе покупки материала нужно обращать внимание на уровень морозостойкости. Для разных видов кирпича показатель может варьироваться от 30 до 300 циклов. Чаще всего встречается материал с показателем морозостойкости 30–100
Чаще всего встречается материал с показателем морозостойкости 30–100.
Данная конструкция чаще всего рассматривается как не слишком надёжная, поэтому её редко используют при возведении массивных построек. Однако это заблуждение. Основным недостатком является то, что фундамент подвергается внешним воздействиям. Однако если выполнить правильные расчёты и использовать качественный материал, основание из кирпича даже при существенных нагрузках простоит длительный период.
Когда можно делать фундамент из кирпича
Основание из кирпича в основном применяется для лёгких одноэтажных зданий. Однако технически такой фундамент подойдёт в качестве основы для любой постройки. Уровень прочности стандартного кирпича на сжатие может доходить до 160–200 кг/см2. Соответственно, основание из данного материала способно удержать:
- стену из кирпича (плотность до 2 т/м3);
- стенку из пенобетона (плотность до 900 кг/м3);
- конструкцию из древесины (плотность порядка 600 кг/м3).
Из данного материала можно возводить и ленточные, и столбчатые основания
Важно лишь подготовить надёжную основу для кладки кирпича. Конструкция, которая обустроена на надёжном основании, способна выдерживать любые нагрузки. Кирпичный фундамент отличается экономичностью
В отличие от свайной или крупноблочной конструкции, которую нельзя соорудить без привлечения крупногабаритной техники и большого количества строителей, кирпичное основание своими руками сможет сделать даже начинающая бригада из нескольких человек
Кирпичный фундамент отличается экономичностью. В отличие от свайной или крупноблочной конструкции, которую нельзя соорудить без привлечения крупногабаритной техники и большого количества строителей, кирпичное основание своими руками сможет сделать даже начинающая бригада из нескольких человек.
Таким образом, технические противопоказания к строительству фундаментов у кирпича отсутствуют. То же самое относится и эстетике фасадной части здания — кладку из кирпича можно сочетать с большим количеством облицовочных материалов.
Заливка бетона
Сделав все необходимые работы, можно приступать к заливке бетонного раствора. Хороший ленточный фундамент получается из цемента марки 400 и желательно заводского. Для того чтобы правильно определить сколько нужно залить кубометров бетона, надо умножить толщину стен на высоту фундамента в метрах и на длину периметра всего фундамента с перегородками.
Бетон для заливки фундамента лучше изготавливать в больших количествах, чтобы стразу заливать больший периметр конструкций.
Перед тем как заливать бетон необходимо проверить его консистенцию, если раствор подсох, то в него можно добавить воды и перемешать. При заливке бетонной смеси нужно ее постоянно утрамбовывать. Это надо делать, чтобы не образовалось «воздушных карманов».
После того, как бетонная смесь залита, ее надо разровнять с помощью мастерка и обязательно в нескольких местах проткнуть бетон щупом или арматурой для того, чтобы выходил лишний воздух и снаружи необходимо простучать его деревянным молотком. Пока фундамент будет сохнуть, за ним надо ухаживать следующим образом:
- На ночь его необходимо укрывать на случай дождя.
- Днем бетон необходимо поливать водой во время жары и яркого солнца.
- Опалубка снимается не ранее, чем через месяц после того, как залит бетонный раствор.
Заключительным этапом будет обсыпка, уплотнение и выравнивание фундамента, а также уборка территории.
Фундамент №1. Ленточный
Этот вид оснований является самым распространенным благодаря своей доступной цене и простоте в исполнении. Если требуется увеличить способность выдерживать нагрузки, или присутствуют неблагоприятные условия грунта, к ленточному базису добавляют сваи. В таком случае он будет именоваться свайно-ленточным фундаментом.
Работа по установке ленточного основания потребует от бригады строителей точности и внимательности в работе, поскольку при возникновении ошибки могут возникнуть немаленькие неприятности.
Очень удобно класть такой фундамент в доме, где предусмотрен подвал или утепленное подполье. Для этого фундамента подходит почва, не склонная к пучению. Однако большая склонность к промерзанию почвы вынуждает поставить дополнительно сваи, которые вкручиваются ниже этого уровня.
- Первым шагом является нанесение разметки в точках, где будут расположены несущие и наружные стены здания. Эти точки помечаются колышками, которые перевязываются друг с другом веревкой. Чтобы показать, какую ширину будет иметь стена, дополнительно устанавливаются рядом идущая вторая нить. Следует учитывать, что основание должно выходить за пределы несущих стен как минимум на 10 сантиметров, а в идеале даже больше.
- Вторым шагом является рытье по намеченным колышкам траншеи (вглубь до 60 сантиметров). Если дополнительно будут установлены сваи, то для них пробуриваются скважины вглубь после уровня промерзания грунта на 20 сантиметров. Сверху насыпается песок и щедро окропляется водой. На боковые стороны тоннелей устанавливается гидроизоляция в виде рулонов.
- Третьим шагом является установка опалубки в вырытых траншеях. Материалом для нее служат обычно обрезные доски. Они устанавливаются перпендикулярно земле и выходят за ее уровень приблизительно на 30 сантиметров.
- Четвертый шаг – крепление арматурного щита. Для этого используется проволока толщиной около 15 миллиметров, концы которой связываются между собой вязальной проволокой, или пассатижами. Данный этап занимает значительное количество времени, сил и терпения. Облегчить процесс можно, приобретя автоматический пистолет, который будет тратить на одно соединение пару секунд.
- Пятый шаг – заливка бетонным раствором. Для одной части цемента (марки не меньше М 500) следует взять три части песка. Можно приготовить раствор своим руками при помощи бетономешалки, но профессионалы советуют все же воспользоваться готовой смесью. Бетон заливается всего один раз, после чего при помощи специального строительного вибратора он уплотняется.
Подготовка к работе
Подготовительный период строительства фундамента включает в себя:
- Расчёт СЛФ.
- Материалы.
- Инструменты.
Расчёт
Прежде чем приступить к расчёту фундамента, нужно собрать нагрузки от дома, воздействующие на опорные конструкции. Определение максимального давления на грунт нужно для вычисления оптимальной опорной площади.
Суммируют вес:
- всех конструкций,
- технологического оборудования,
- трубопроводов,
- мебели и всего того, что может находиться в доме одновременно, включая и людей.
Также учитывают снеговую нагрузку на кровлю — её величину берут из СНиПа.
Нужно точно установить характеристики грунта. Их можно узнать из вертикальной съёмки места строительства. В каждом местном отделении архитектуры и землеустройства такие документы есть в наличии. В них обязательно указывается глубина промерзания, уровень грунтовых вод и отметка залегания несущего слоя грунта.
Если нет возможности взять копию вертикальной съёмки, то обращаются в местную геологоразведочную службу для проведения изыскательских работ. Характеристики грунта можно установить испытанием образцов почвы, взятых из пробуренных скважин.

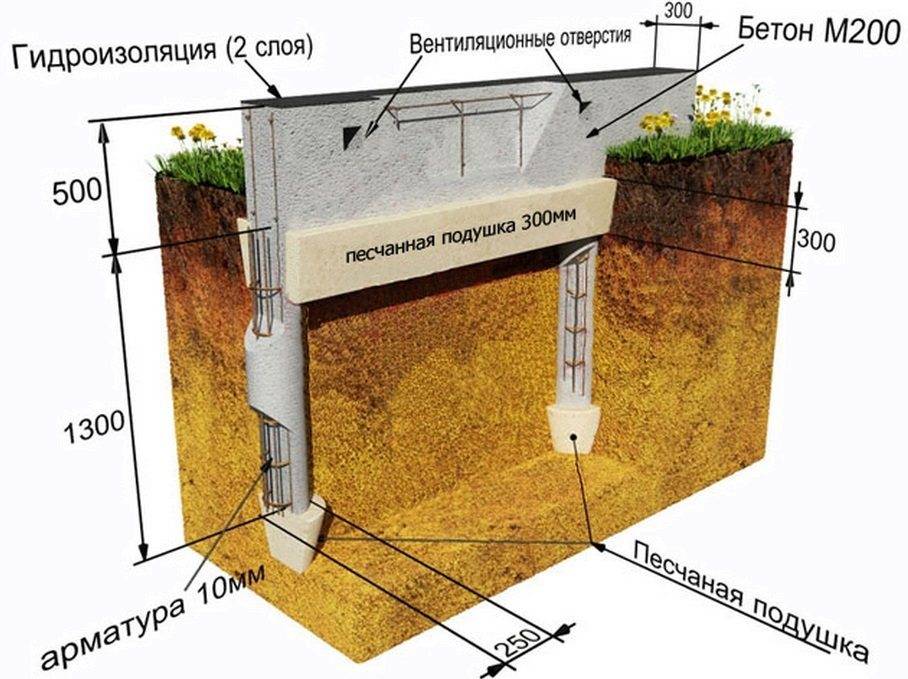

Анализируя данные грунтового основания, рассчитывают длину сваи. Она складывается из глубины заложения фундамента и высоты её надземной части. Продольный размер точечной опоры должен быть таким, чтобы её пята находилась ниже зоны промерзания, выше грунтовой воды и была погружена в несущий слой грунта не менее чем на 300 мм.
Оптимальное количество свай определяют путём деления опорной площади на величину пяты одной сваи. Причём саму площадь высчитывают с помощью условно принятой удельной нагрузки от дома, которая должна быть меньше сопротивления несущего слоя грунта. Величину сопротивления почвы берут из вертикальной съёмки.
Расчёт ростверка, как правило, сводится к принятию условного поперечного сечения ленты, где высота принимается в размере не менее 400 мм (это связано с оптимальным размещением продольных стержней арматуры на минимальном расстоянии от верхней и нижней внешней поверхности ленты на 30 – 50 мм). Ширину монолитной полосы принимают равной толщине стен плюс по 30 мм с каждой стороны.
Материалы
Перед началом производства работ заготавливают необходимые материалы для строительства фундамента. Если нет водопровода, на участке устанавливают ёмкость с необходимым запасом воды.
На место завозят:
- песок,
- щебень,
- арматуру,
- цемент.
Для формирования свай готовят оболочки из асбестоцементных, металлических или пластиковых канализационных труб. Для облицовки внутренних поверхностей опалубки необходимо запастись полиэтиленовой плёнкой.
Инструменты
Нужно составить следующий список, согласно которому нужно приготовить следующие инструменты:
- Лазерный уровень.
- Садовый бур.
- Совковые и штыковые лопаты.
- Шнур и реперы (деревянные колышки или отрезки арматуры).
- Тачка.
- Пила, ножовка, молоток, мастерки, степлер.
- Растворомешалка.
Подвести фундамент под дачный домик. Как избежать ошибок при ремонте
Дачный домик может постепенно начать разрушаться. Проведя диагностику, легко установить, что проблема в основании строения. Приняв решение об укреплении этой части дома, необходимо соблюдать некоторые правила. Нельзя выкапывать траншею, меньшую по глубине, чем фундамент. После этого можно совершать все те же действия, как при ремонте ленточного фундамента, но результат будет практически нулевым. Действенным становится этот способ, только если наружный слой бетона будет той же глубины, что и старый.
Так как же подвести фундамент под дачный домик? Если требуется замена основания, следует воспользоваться одним из методов, представленных ниже.
Инструменты для производства работ
Как подлить фундамент к старому фундаменту и какие инструменты понадобятся для выполнения этой работы, разберемся детальнее. Для начала нужно определиться, будет ли бетон приготовлен самостоятельно или заказан. В первом случае нужно иметь бетономешалку, ее можно взять напрокат.
Для поднятия деревянного дома необходимы механические или гидравлические домкраты, их количество зависит от объема работ. Нужно учитывать, что поднимать строение придется на углах и в местах соединения стен. Хорошо подходят для данной цели железнодорожные домкраты, применяемые для поднятия рельс, они могут поднимать вес практически от самой земли.
Для засверливания отверстий в старом фундаменте понадобится перфоратор и сверло с победитовой напайкой, диаметр должен соответствовать диаметру анкерных болтов или арматуры. Для перфоратора также нужна специальная бита для удаления вышедшего из строя кирпича и бетона.
Полезные советы
Когда грунтовые воды залегают высоко, на дне котлована предусматривают укладку слоя глины до 10 см.
Для усиления грунта до 50% песка заменяют щебнем крупной и средней фракции. Лучше выбирать кубические и округлые камни, не используя слоистые сыпучие материалы.
Важно правильно производить забор почвы, скважины делаются в разных местах участка. Уровень залегания вод определяют по соседским колодцам или заполнению скважин, сделанных для забора грунта
Пучинистая почва поднимается и опускается в течение года до нескольких сантиметров, если монолитное основание будет слабым, по дому пойдут трещины. Лучше предусмотреть 20% запас прочности.
Опалубка для столбчатого фундамента из рубероида: плюсы и минусы, монтаж
Ведётся много споров относительно возможности использования рубероида в качестве опалубки для столбчатого фундамента. В статье рассматриваются реальные факторы, влияющие на эксплуатацию материала в агрессивной среде и прочности конструкции.

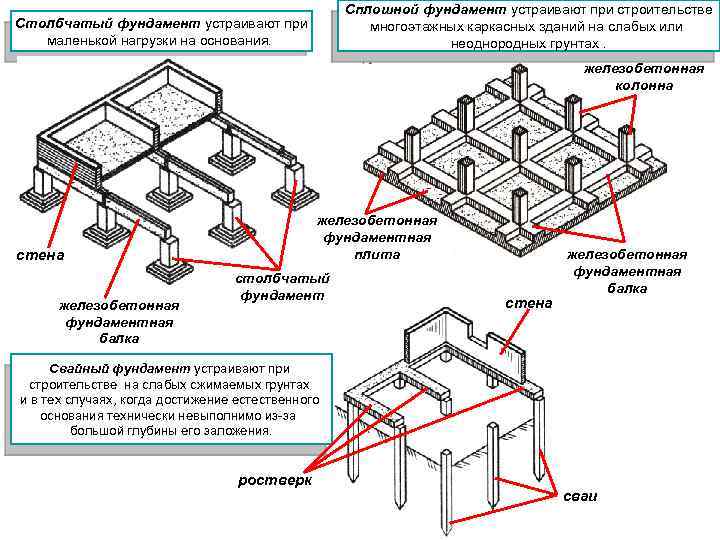

Особенности столбчатого фундамента
При строительстве облегчённых конструкций зачастую используется столбчатый тип фундамента. Процесс его возведения включает:
разметку ям;
земляные работы;
подготовку ям к установке опор (засыпка песчано-гравийной подушкой, уплотнение);
установку опалубки;
заливку бетона или монтаж опорных элементов из различных материалов.
В зависимости от вида строения, весовой нагрузки, типа грунта подбирается вариант опорной конструкции. Среди наиболее популярных материалов:
дерево – в настоящее время используется редко из-за недолговечности и низкой стойкости к влаге и микробиологическим процессам, древесные бруски или балки применяют в основном для строительства временных помещений или подсобок;
металлическая или асбестовая труба – поверхности, погружаемые в грунт, покрываются битумной мастикой для гидроизоляции, а полость заливается бетоном (получается опорная конструкция, совмещающая несъёмную опалубку и сваю);
кирпич – для сооружения опорных элементов используется материал, прошедший термическую обработку (обычный силикатный кирпич быстро разрушится под воздействием влажного грунта);
бетон – самый популярный и надёжный вид конструкции, перед заливкой необходимо установить опалубку (можно съёмного или несъёмного типа), в качестве дополнительных фиксаторов используются обрезки арматуры.
Интервал между опорами выбирается индивидуально, в среднем составляет 1,2-1,5 м. При возведении каркасного строения расстояние увеличивается до 2 м.
Преимущества и недостатки рубероидной опалубки
Прежде чем использовать рубероидную опалубку, следует ознакомиться с её достоинствами и недостатками, чтобы в процессе монтажа можно было избежать серьёзных ошибок.
Плюсы:
на изготовление уходит минимальное количество времени;
качество бетонного столба не снижается;
демонтировать опалубку нет необходимости;
рубероид создаёт для бетона гидроизоляционный барьер, что увеличивает срок эксплуатации опор столбчатого фундамента.
Минусы:
заливать бетонный раствор в рубероидный рол сложнее, нежели конструкцию с жёсткими бортами;
в процессе установки опалубки нужно использовать дополнительные фиксаторы для придания конструкции вертикальности;
рубероид подходит для диаметра опорных элементов, не превышающих 200-250 мм.
Последовательность монтажа опалубки из рубероида
Начинать работу следует с подготовки материала. Помимо замеса бетона потребуется взять листы рубероида, арматуру, строительный скотч и стальную проволоку. Дальнейший монтаж столбчатого фундамента с рубероидной опалубкой выполняется в такой последовательности.
1. В подготовленные ямы подсыпать 10-15 см слой песка и щебня. Уплотнить подушку трамбовкой.
2. Из кусков арматуры изготовить каркас. Внутреннее сечение конструкции должно соответствовать диаметру опоры. Соединять пруты лучше стальной проволокой.
3. Из листов рубероида скрутить рулон с диаметром 20-25 см. Если на нижней части фундамента планируется сделать расширение, то из небольших досок сбивается короб нужных параметров. Фиксируется рулон в 4-х местах проволокой. Можно также использовать строительный скотч, если поверхность рубероида не имеет каменистой присыпки.
4. В ямы опускаются армирующие каркасы (или короба из дерева). В середину конструкции устанавливается рубероидная опалубка. Если потребуется дополнительная фиксация для выравнивания по вертикали, можно ближе к поверхности грунта установить ещё один армирующий каркас из металлического прута.
5. Залить полость опалубки бетонным раствором. Делают это неспешно с регулярным прокалыванием прутом заливки для выпуска воздуха. После заполнения половины объёма необходимо приподнять рулон кверху для выпуска раствора на дно ямы. Это поможет создать надёжную опору для фундамента.
6. Дать время на застывание фундаментной конструкции.
Последовательность выполнения работ
Возведение нового фундамента – достаточно сложный процесс, где правильное выполнение каждого этапа гарантирует целостность и долговечность дома в целом.
Поднимаем дом
Для этого выбирается самый просевший угол строения, под него подводятся подпорки и с каждой стороны ставится по домкрату
Подъём дома нужно осуществлять максимально осторожно, и делать это лучше одновременно со всех сторон, чтобы избежать перекоса стен
Нужно соблюдать следующие правила:
- домкраты ставятся как можно ближе к фундаменту, чтобы снизить нагрузку на рычаг;
- через каждые 10–15 мм подъёма под стену подкладывают опоры, которые выполняют функцию страховки на случай срыва домкрата;
- в процессе подъёма нужно постоянно контролировать устойчивость и правильное положение домкрата.
Когда дом поднимется на нужную высоту, под нижние венцы подкладываются опоры. Если стена длинная, под неё устанавливается несколько опор, расположенных на равном расстоянии, чтобы избежать провисания и деформации.
Снос фундамента
Выполнение этого этапа зависит от выбранной разновидности ремонтно-восстановительных работ. Если предполагается частичная реставрация, то демонтируются только сильно повреждённые участки фундамента. Если основание целиком находится в плачевном состоянии, его сносят полностью. В этом случае фундамент разрушают небольшими кусками длиной 1–2 м.
Обустройство траншеи
Канава выкапывается под заливку нового фундамента. Глубина и ширина рассчитываются в индивидуальном порядке, в зависимости от длины и толщины стен дома. При выкапывании траншеи всегда учитывается состояние почвы: глубина промерзания, грунтовые воды, стабильность и прочие важные факторы.
Когда траншея выкопана, дно укрепляется песчано-гравийной подушкой, которая смачивается водой и утрамбовывается до максимально плотного состояния.
Опалубка
Без этого элемента невозможно залить бетонный фундамент. Опалубка сколачивается из водостойкой фанеры и устанавливается к внутренним стенкам траншеи
Здесь важно обеспечить максимальную герметичность конструкции, иначе цементное молочко будет выливаться через щели, оставляя внутри песок и щебень. Это негативно влияет на прочность фундамента
Чтобы создать прочную опалубку, лучше использовать материал толщиной 2,5–3 см. На участках стыков ставятся опорные столбики из металла, которые забиваются в землю. Деревянные элементы скрепляются между собой саморезами или гвоздями.
Армирование
Армирующие элементы укладываются внутри опалубки. Состоит конструкция из продольных и вертикальных арматур, которые скрепляются между собой точечной сваркой или проволокой. Выполняется армирование по всему периметру опалубки.
Заливка бетона
Для этого подготавливается бетонная смесь из песка, цемента и щебня. Вода в состав добавляется порционно для достижения оптимальной консистенции смеси. Бетон не должен быть слишком жидким, но и густую смесь лучше не делать: такой бетон требует виброуплотнения, иначе не заполнит все имеющиеся пустоты.
После заливки бетон должен высохнуть. В зависимости от климатических условий на это может уйти 2–7 дней. Прочность бетон набирает только через 28 суток с момента заливки, однако для продолжения работ нужно дождаться минимального схватывания.
Когда смесь затвердеет, можно приступать к удалению опалубки. Некоторые начинающие строители полагают, что опалубку можно оставить на месте. Это ошибка. Деревянные элементы подвержены гниению, и этот процесс сокращает срок службы бетона. Без опалубки фундамент быстрее высохнет. Демонтаж обычно начинают с углов конструкции, деревянные щиты сбивают очень аккуратно, чтобы не повредить бетон.
Изоляция основания
Чтобы не повторять все перечисленные манипуляции спустя короткое время, фундамент нужно защитить от пагубного воздействия влаги. Для этого используется обмазочная или рулонная гидроизоляция. Рулонные материалы требуют температурного воздействия, поэтому спаиваются паяльной лампой. Обмазочная гидроизоляция наносится как обычная краска, проникает в бетон и заполняет все поры и пустоты.
