Фундаментные подушки: толщина и высота, устройство и правильность изготовления

Укладка арматурного каркаса

Когда опалубка готова, в нее заливают бетонный раствор. Решая вопрос о том, как сделать бетонную подушку под фундамент, нельзя забывать об арматурном каркасе, способствующем повышению прочности подушки. Когда бетон полностью залит в опалубку до необходимого уровня, вдоль всего периметра подушки основания укладывают два ряда стальных прутков.

Арматура укладывается сверху еще влажного, не успевшего схватиться бетона на расстоянии равном 15 см от стен опалубки. Далее их необходимо утопить в бетонный раствор на глубину около 20 см. Для того, чтобы не оставлять в растворе пузырьки воздуха, которые образовались в результат погружения прутков, бетон тщательно штыкуют.

На последнем этапе устройства подушки из бетона необходимо тщательно выровнять поверхность с помощью инструментов. Поверхность основы потом затирают. Это способствует тому, что вся пыль и грязь после снятия опалубки, удаляется с поверхности подушки легко и просто.

Наиболее часто сцепление подошвы и фундамента осуществляется за счет прутков арматуры, которые оставляют в вертикальном положении на высоту равной высоте самого основания.

Перед демонтажом опалубки желательно разметить положение каждого угла будущего основания на верхней кромке подушки. Это будет ориентир, когда необходимо будет установить опалубку для возведения самого основания.

Засыпаем подушку под фундамент

Как все знают, любая работа начинается с подготовки. Тоже самое касается и создание песчано-гравийной подушки под фундаментом. Конечно, в первую очередь необходимо заготовить сам материал. При этом следите, чтобы в нем не было посторонних примесей.

После рытья котлована (если дом будет с подвалом) или траншеи (если используете простой ленточный фундамент) его дно необходимо подготовить

В первую очередь стоит обратить внимание на качество грунта

Если он глинистый или пылеватый, то желательно удалить небольшой слой и заменить его на более прочный подсыпной материал. Так вы снизите риск вспучивания и «плавания» уже готового фундамента. После этого дно выравнивается и утрамбовывается.

Следующим этапом будет непосредственное сооружение самой подушки под фундамент. Здесь можно использовать несколько вариантов «конструкции», каждый из которых считается оптимальный для каждого конкретного типа грунта. Но в любом случае необходимо соблюдать два основных правила. Первое касается ширины подушки, в независимости от размеров нижней части вашего фундамента этот параметр должен быть больше на 30 сантиметров.

Второе правило относится к толщине слоя подушки. Тут все будет зависеть от ее состава, веса самого дома, а также характеристик фундамента.

Но все специалисты сходятся в одном, толщина самой подушки или каждого его слоя (если используется многослойный вариант) должна лежать в пределах от 5 до 25 сантиметра.

Если этот параметр меньше, то дренажные функции не будут выполняться. А если толщина подушки больше 25 сантиметров, то теряется ее устойчивость.

Так как же сделать такую подсыпку под фундамент?

Про подготовительные работы уже было рассказано. Теперь поговорим о самом процессе создания подушки на примере наиболее популярного, многослойного песчано-гравийного варианта.

Такой своеобразный «пирог» делается в следующие последовательности:

первый слоя желательно выполнить из бута (природного камня). Материал укладывают как можно плотнее друг к другу. Небольшие пустоты можно не заполнять, они будут скрыты последующими слоями. Такая дополнительная прослойка придаст фундаменту большую устойчивость и прочность;
следующий слоя – песок. Лучше использовать крупнозернистый речной материал. Его равномерно распределяют по всему дну траншеи или котлована, толщиной не менее 5 сантиметров. После засыпки, песок проливается водой и утрамбовывается;
после этого засыпается гравий, толщиной до 20 сантиметров. Фракции материала должны быть от 20 до 40 миллиметров. После засыпки слой гравия также утрамбовывается. Для этого лучше всего использовать виброплиту;
заключительным слоем «пирога» подушки фундамента будет снова крупнозернистый (или среднезернистый) речной (можно брать и карьерный материал) песок. Такую засыпку делают толщиной до 25 сантиметров. Слой песка проливают водой. Эта процедура необходима, чтобы материал произвел осадку на гравий.

После этого можно приступать к заливке самого фундамента. Конечно, предварительно необходимо выровнять поверхность последнего слоя песка. Такая подушка станет надежной основой фундамента, который будет способен выдержать существенные нагрузки без деформации. В этом случае ваш новый дом простоит долго, и не будет приносить проблем во время своей эксплуатации.

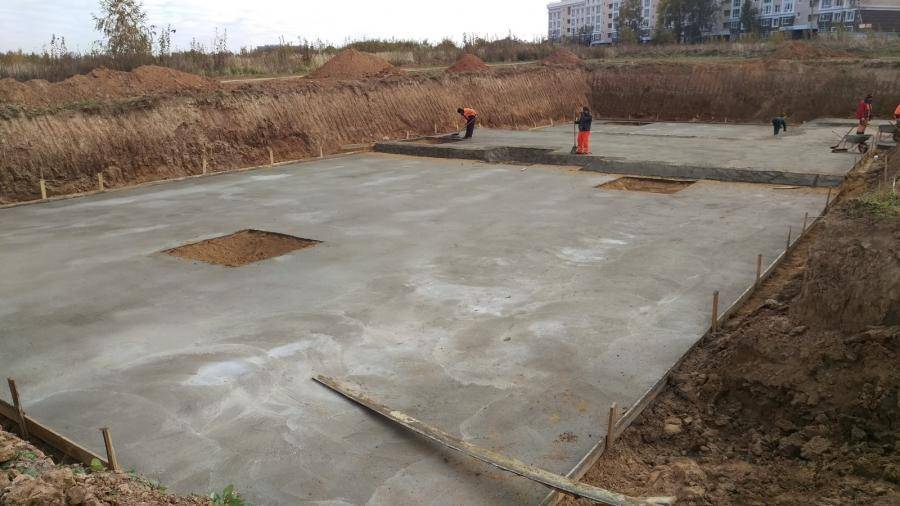

Уход за забетонированной плитой и снятие опалубки

Уложенной бетонной смеси дают выстоять при температуре градусов. Для этого летом его поливают водой или накрывают влажной мешковиной

Кристаллизация бетона продолжается довольно долго, но особенно важно не допустить его пересыхания в течение первых нескольких дней

От воздействия солнца или ветра вода быстро испаряется и выветривается. В результате в массиве отвердевающего бетона могут возникнуть трещины.

Убирать опалубку можно после окончательного затвердевания залитого раствора (от недели и более). Разбирать опалубку нужно бережно, чтобы не повредить углы, которые еще не стали достаточно прочными. Обнаруженные сколы и дефекты зачищают щеткой из металла и промывают сильной струей воды. Затем их затирают густым цементным раствором.

Watch this video on YouTube

Песчаная подушка под фундамент – преимущества

Положительными особенностями песчаной основы фундаментного основания является:

доступность строительного материала, запасы которого имеются во всех регионах;
уменьшенный уровень затрат, связанный с приобретением недорогого материала и формированием базового слоя;
простота выполнения работ, позволяющая самостоятельно подготовить площадку для фундамента;
компенсация сжимающих нагрузок, действующих от массы возводимого строения;
пониженная степень теплопроводности, снижающая потери тепла;
высокая степень уплотнения, обусловленная размером фракции песка и повышающая прочность;
равномерное распределение действующих нагрузок;
предотвращение подъема влаги из почвы капиллярным путем;
планирование неровности ландшафта, облегчающее возведение основания.

К недостаткам относится невозможность возведения массивных многоэтажных зданий, сооружаемых на грунтах с близко расположенными водоносными слоями.

Для чего предназначена подушка под фундамент

Все виды фундаментных конструкций сооружаются после выполнения подготовительных мероприятий на стройплощадке. Используя различные технологические решения и стройматериалы, создается базовый слой основания.

Основа под строительство любого здания является очень важным объектом, от которого зависит долговечность будущей постройки

Он решает комплекс серьезных задач:

демпфирует реакцию грунта, вызванную морозным пучением;
сглаживает перепады высот на участке застройки;
уменьшает вероятность усадки здания;
способствует обеспечению целостности основания;
защищает основу от перенасыщения влагой;
пропорционально распределяет усилия, передаваемые строением на грунт.

Нормативные требования

В нормативных документах приведены достаточно четкие рекомендации по технологии устройства песчаной подушки. Чтобы правильно выполнить работы стоит учесть следующие требования:

Согласно п. 3.3 ВСН 29-85 для изготовления подготовки может использоваться средний или крупный песок, смесь из песка и гравия, щебень, шлак или любой другой непучинистый материал с дисперсностью меньше 1,0. Не рекомендуется применение щебня или гравия без песка. Это обосновано тем, что крупные частицы со временем под действием нагрузки от дома могут утапливаться в грунт основания, что приводит к усадке фундамента

С осторожностью стоит применять шлак, в зависимости от происхождения он может быть опасен для здоровья или обладать низкой прочностью.

Толщина подушки из песка
назначается согласно таблице 5 четвертого раздела ВСН 29-85. Толщина слоя колеблется от 1 до 3 значений ширины фундамента (актуально для столбов и лент).
Пункт 3.4 ВСН 29-85 предусматривает обязательные мероприятия для предотвращения заиливания песка

Для этого чаще всего на грунт основания укладывают геотекстиль, по которому своими руками насыпают песок.
Пункт 8.7 СП 50-101-2004 приводит требования, какой материал для подушки выбрать при низкой прочности основания. В этом случае подойдет только песчано-гравийная смесь или гравий (ранее сказано, почему его использование не рекомендуется).

Важно определиться, какой песок нужен для изготовления подсыпки. При проведении работ своими руками стоит запомнить:

Материал должен относиться к крупной или средней фракции. Если выбрать мелкий песок, он даст усадку, которая приведет к неравномерному проседанию дома.
Чтобы понять, какой материал потребуется в плане происхождения, необходимо рассмотреть особенности каждого. Речной песок сложно добывать, что автоматически приводит к увеличению его стоимости. Минусом этого материала является размер частиц, часто слишком мелкий для подсыпки. Карьерный песок более крупный и дешевый. Если отвечать на вопрос, какой лучше выбрать, речной или карьерный
, ответом станет второй вариант.

Согласно нормативным документам подсыпка должна быть тщательно уплотнена. Зачем это требуется? Выполнение таких мероприятий снижает способность к усадке и повышает прочность. Утрамбовать песок своими руками можно несколькими способами:

проливка водой;
использование специальной техники;
грузы.

Первый вариант не рекомендуется к применению. Это связано со сложностью метода и особенностями грунтов. Сложность заключается в том, что чтобы качественно утрамбовать материал потребуется залить в 3-5 раз больше жидкости, чем объем подушки. Такой вариант противопоказан для глинистых оснований, способность к дренированию которых мала. Вся залитая вода не сможет быстро уйти в почву, а останется рядом с фундаментом.

Лучше всего выполнить трамбовку динамической нагрузкой. Для этого применяются вибрационные плитные или точечные инструменты. В качестве требований к выполнению работ можно привести следующее:

Послойное выполнение. Динамика позволяет уплотнить песок только на 15-20 см, поэтому материал нужно засыпать именно такими слоями и после каждого делать уплотнение.
Добавление поверх песка слоя щебня. Делать это не обязательно, но такой метод повысит эффект от действий и качество уплотнения. Слой крупного материала может быть тонким, но он создаст дополнительное давление и позволит затронуть более глубокие слои с помощью эффекта расклинивания.
Увлажнение подсыпки перед уплотнением. Вода позволит связать частицы вместе, благодаря ей они не расползутся после трамбования.

В заключение можно сказать, что на качество основания под подошву влияет обоснованность устройства подсыпки, правильный выбор материала для нее и соблюдение технологии при укладке.

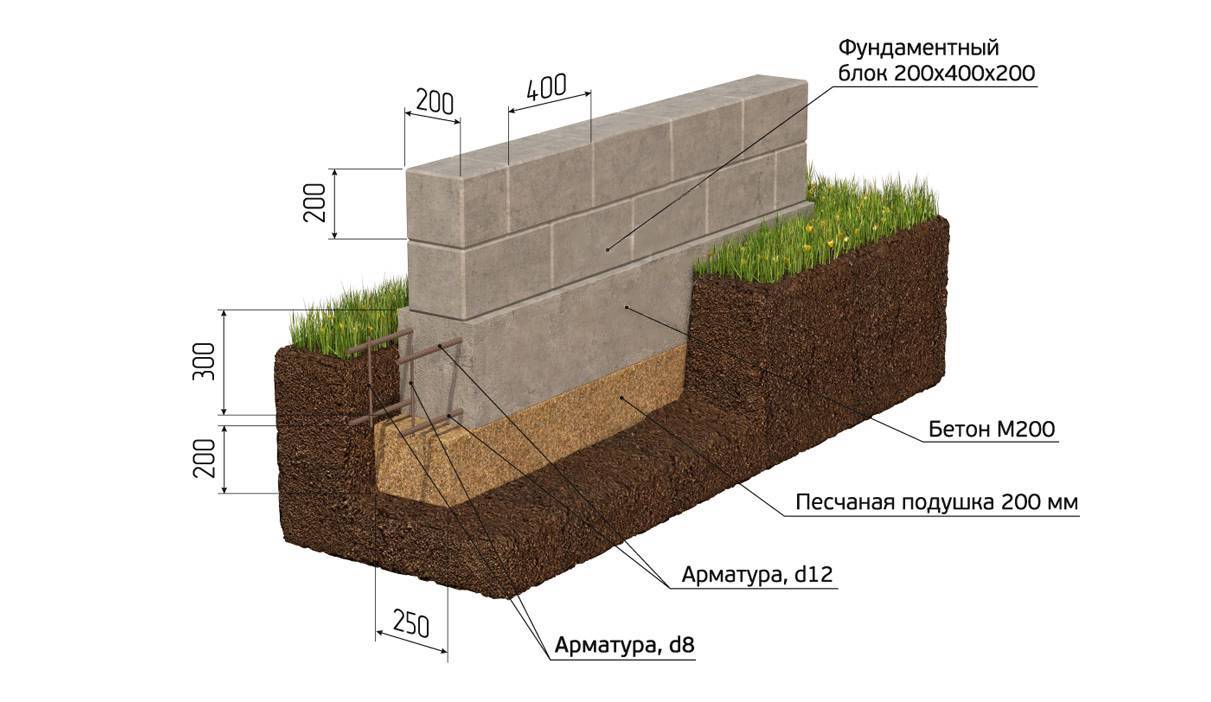

Подушка под фундаментные блоки представляет собой такую конструкцию, главная цель которой заключается в стабилизации грунта, которая достигается при исключении всех неровностей. Кроме того, в случае деформации почвы она сможет выполнить функции буфера, смягчая тем самым колебания. Фундаментные подушки дадут возможность основанию оставаться в исходном положении.

Размеры могут различаться не только из-за конкретной нагрузки от сверхустоящего здания, но и в зависимости от исходного материала. Подушка под фундамент может быть железобетонная, выполнена в форме блоков, из слоя песка необходимой толщины (в некоторых случаях вместо песка может использоваться отсев).

Как уложить фундаментную подушку

Устройство нижнего ряда ленточного фундамента зданий и сооружений производится в следующей последовательности:

производится уплотнение естественного песчаного грунта под подошвой фундамента, а на основании из скальных или обломочных грунтов выполняется песчаная постель толщиной около 100 мм. При этом ширина подготовки должна быть на 200 – 300 мм больше ширины железобетонной подушки;
на углах здания и в местах пересечения продольных и поперечных стен по разбивочным осям выставляются маячные подушки;
остальные подушки выставляются вплотную к маячным;
места стыка продольных и поперечных рядов подушек заполняются бетоном на мелком заполнителе.

Далее на верхнюю плоскость железобетонных подушек выносятся оси здания, и выполняется гидроизоляция слоем цементного раствора, на которую укладывается нижний ряд фундаментных блоков.

Для многих строительных предприятий характеристикой, определяющей выбор поставщика ЖБИ является цена железобетонных конструкций, однако в Москве и Московской области немало строительных компаний выбирают продукцию завода ЖБИ-4, обладающую среднерыночной ценой и отличным качеством изделий, позволяющим снизить затраты труда и материалов, необходимых для финишной отделки той или иной продукции.

< Предыдущая

Вернуться к списку статей

Следующая >

Устройство подушки фундамента.

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под фундамент из щебня. песка, гравия или бетона.

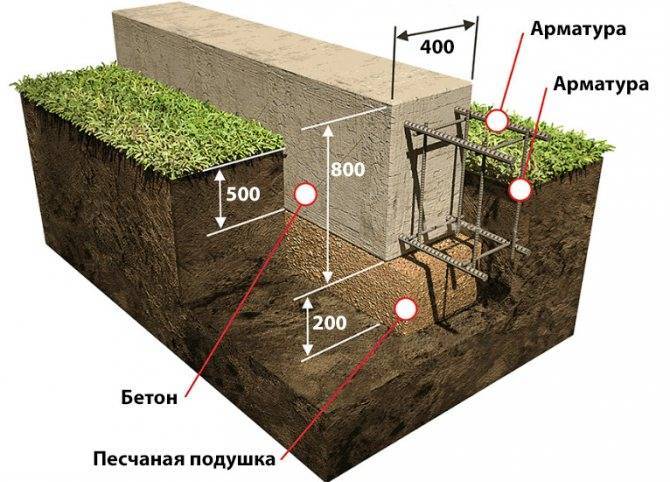

Подушка под ленточный фундамент из песка.

Схема устройства песчаной подушки. Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

Песок с крупным или средним зерном без разных включений (особенно глинистых).
Геотекстиль или рубероид – послужит барьером от подземных вод.
Уровень, колышки и веревка.
Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Засыпку осуществляют небольшими порциями и смачивают водой.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя подушку фундамента. обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под ленточный фундамент актуальна:

Если требуется выравнивание дна траншеи или котлована.
Если требуется провести замену грунта с сильным пучением на песок.

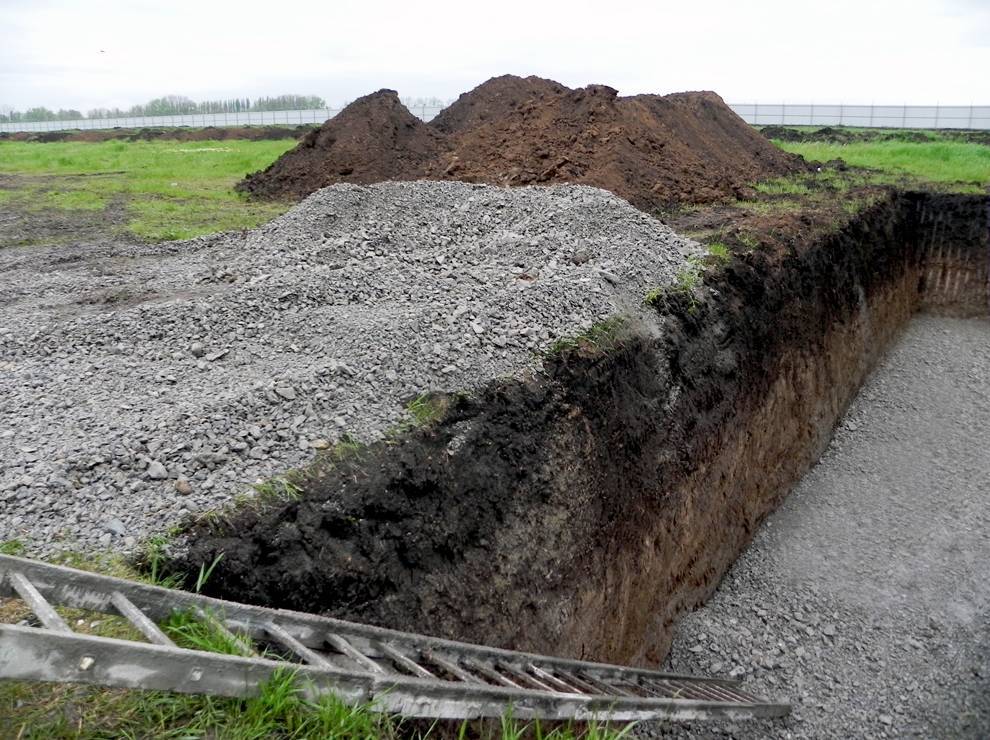

Подушка из щебня.

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

Подушка под фундамент разрез.

Устройство бутобетонного фундамента.

Песок речной с крупным зерном.
Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная.

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

Бетон.
Щебень или гравий.
Доски.
Виброплита или самодельная трамбовка.
Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет ширина фундамента плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование основы под фундамент можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Виды подушек под фундамент

Создают опору под основание из следующих материалов:

Песок;
Щебень;
Бетон.

Давайте остановимся на каждом виде конкретно и рассмотрим его более подробно.

Песчаная

Ее используют при необходимости вложиться в минимальный бюджет. Также этот стройматериал доступен практически в любом регионе и обладает отличными показателями для подобного использования.

Сфера использования:

Местности с глубоким уровнем залегания грунтовых вод. В противном случае существует необходимость выполнять обустройство дренажной системы – это защитит песчаный слой от размывания, а бетон от постепенного разрушения.
Строительство домов или других сооружений, выполненных из материалов с небольшим фактическим весом. Песчаная структура плохо противостоит высоким нагрузкам, поэтому всегда стоит учитывать эффективность использования в конкретном случае.
Песчаная подушка оптимальна для одноэтажных конструкций.

Для сооружения подушки нужно использовать исключительно песок с крупными частицами. Мелкодисперсный для таких целей использовать категорически запрещено.

Проводя ее монтаж, а вернее засыпку материала, нужно проследить за ровностью его поверхности и качеством утрамбовки. Слой должен находиться в пределах 20-40 см.

Щебеночная

Может использоваться из щебня, а также для других видов основания при необходимости обустроить поверхность, которая обладает возможностью противостоять высоким нагрузкам.

В зависимости от условий использования может применяться щебень разных фракций и из различных каменных пород.

Бетонная подготовка с помощью такого материала выполняется следующим образом:

Для начала поверхность грунта выравнивают с помощью песка. Достаточно засыпать и утрамбовать слой в пределах 11-15 см – он используется исключительно для повышения плотности прилегания следующего слоя к поверхности грунта. Отлично, если для трамбовки используется специализированное оборудование. Как уже говорилось ранее, стоит использовать исключительно крупный песок.
После того как проведено уплотнение первого слоя и его поверхность максимально ровная, выполняется засыпка щебня оптимальной для конкретных условий фракции. Ширина слоя в большинстве случаев составляет 20 см.
Щебень также уплотняется с помощью специального оборудования.

Для создания оптимальной подушки рассчитывают размеры фундамента и создают его подстилку на 30 см больше полученного значения – только в таком случае можно добиться устойчивости конструкции под воздействием веса сооружения.

Бетонная

Вариант по праву считается самым надежным и применяется в случаях необходимости получить основание с максимальной возможностью выдерживать несущую нагрузку. Недостатком подготовки с использованием бетона можно назвать ее стоимость – это обусловлено потребностью в покупке дополнительного количества цемента определенной марки.

Монтаж выполняется по такому алгоритму:

Для начала в уже подготовленный котлован засыпается небольшой слой (около 10 см) щебня. Он выполняет задачу черновой подстилки

Особое внимание стоит уделить его утрамбовке – она должна быть выполнена на высочайшем уровне. Естественно, что этого нельзя добиться без специальных утрамбовывающих агрегатов.
Проводится монтаж опалубки из досок на уровне, который равен нижней отметке будущего основания – это позволяет выполнять бетонную подготовку с точностью до пол сантиметра

Учитывая массу бетона, стоит позаботиться об укреплении конструкции из досок – надежная фиксация позволит предотвратить деформации и неравномерное распространение раствора.
В зависимости от конкретных условий строительства проводится армирование прутками нужного сечения. Как правило, они увязываются в виде сетки с шагом в 1.5-2 см.
Готовая к заливке траншея заполняется цементным раствором. Для его уплотнения применяют специальные устройства вибрирующего типа (называется булавой) – под его воздействием воздушные пузырьки выходят наружу.
Выполняется выравнивание поверхности бетонной подготовки.

Хоть и такая подушка требует максимального количества материальных затрат, но в некоторых ситуациях без ее наличия обойтись невозможно.

Железобетонная подушка под ленточный фундамент создается с учетом особых требований, которые стоит рассмотреть отдельным пунктом.

Подготовительные земляные работы

Дальнейшие действия зависят от того, какой вид основания выбран:

песчаное покрытие;
песчано-цементное;
бетонное.

В первом случае песок трамбуется без применения вспомогательных материалов. Песчано-цементная смесь — более прочное покрытие. После соединения главных компонентов производится засыпка траншеи.

Цементный раствор не готовят при этом, а используют сухую смесь. Заливка водой осуществляется после укладки основания. Для создания бетонного покрытия замешивают цементный раствор. При этом создается опалубка, последовательность действий при подготовке к земляным работам будет уже другой.

Общий этап для формирования любого основания — выемка грунта на участке, где планируется укладывать плитку. Работу выполняют своими руками, т. к. в данном случае не нужно копать глубокий котлован, как под фундамент.

Главные критерии, на которые следует ориентироваться, когда производится выемка почвы:

площадка, формированная из плитки, должна быть вровень с поверхностью земли, при этом используют столько материалов, чтобы после усадки данное требование выполнялось;
если верхний слой грунта рыхлый, допустимо обустраивать покрытие так, чтобы оно было ниже поверхности земли на 2-4 см.

В обоих случаях важно учитывать усадку применяемых сыпучих материалов и почвы. Когда обустраиваются садовые дорожки, тротуары, в большинстве случаев толщина слоя грунта, который снимают, составляет 20 см

Чтобы сделать более прочным покрытие площадки, отведенной под парковку, дополнительно удаляют еще 8-10 см. В результате глубина небольшого котлована достигает 30 см. Расход материалов увеличится, т. к. в данном случае необходимо создать надежное основание, которое сможет выдержать легковые и грузовые автомобили.

Устройство песчано-гравийной подушки.

На этапе снятия слоя почвы удаляют сор, камни, сорную траву. Если поверхностный слой почвы плодородный, не рекомендуется разбрасывать его вдоль площадки, где ведутся строительные работы. Здесь будут прорастать сорняки. Такую почву лучше использовать для обустройства грядок и клумб.

После удаления сора и камней формируется уклон в направлении от строений (не более 3%). Дно траншеи утрамбовывается. Это позволит сделать будущее покрытие более прочным, т. к. снижается риск усадки грунта под весом используемых материалов. Устанавливается бордюрный камень.

Этапы строительства ленточного фундамента своими руками

Строительство надежного и долговечного фундамента невозможно осуществить за один день. Все работы следует разделить на несколько этапов, которые осуществляются строго согласно своей очереди. И, конечно же, всё начинается с подготовки участка под фундамент и с выполнения разметочных работ.Подготовительный этап и разметка ленточного фундамента. На данном этапе осуществляется расчистка строительной площадки и её разравнивание чуть больше, чем площадь самого строения (на 2,5-3 метра). Затем используя рулетку, прочный шнур и металлические колья, производят разметку границ будущего основания. При этом выдерживают такую ширину фундамента, которая указана в проекте к дому, плюс небольшой запас на монтаж опалубки.

После этого осуществляется проверка диагонали прямоугольников и углов дома, если никаких отклонений нет, то между металлическими кольями натягивается шнур или толстая леска, которая будет служить в качестве обозначения границ ленточного фундамента. Точно по такому же принципу производится разметка и внутренних границ будущего сооружения.

Выполнение земляных работ. Пожалуй, самым сложным и трудозатратным этапом в строительстве ленточного фундамента, является рытье траншей и котлована. Если лишнего времени на самостоятельное выполнение всех вышеперечисленных работ нет, то лучше всего будет нанять для этих целей спецтехнику. В таком случае котлован под дом получится вырыть за 1-2 дня.

Если принято решение рыть траншеи под ленточный фундамент своими руками, то следует проконтролировать ровность дна и не допускать его отклонений по уровню. Также, обязательно нужно будет контролировать углы, они должны быть строго в районе 90 градусов, без отклонений, из-за которых впоследствии обязательно будут перекосы.

Устройство песчаной подушки под ленточный фундамент. После того, как траншеи под фундамент вырыты, а их дно должным образом выровнено, приступают к устройству песчаной подушки под фундамент. Игнорировать данный строительный процесс нельзя, так как песчаная подушка под фундамент поможет смягчить и правильно перераспределить нагрузки от будущего основания. Требуемая толщина песчаной подушки под ленточный фундамент, не менее 15 см с предварительной утрамбовкой и проливкой водой.

Монтаж опалубки и армирование

На следующем этапе осуществляется монтаж опалубки под ленточный фундамент. Заливать бетон прямо в траншею с песчаной подушкой нельзя, для этих целей необходимо установить опалубку. Делают её из подручных материалов, кто-то использует для этого двухсантиметровые по толщине доски, ну а кто-то отдает предпочтение щитами, поскольку сборка опалубки в таком случае осуществляется намного быстрее по срокам. Как бы там ни было, но собранная опалубка для ленточного фундамента своими руками должна быть без щелей и несколько выше того уровня, на который будет заливаться бетон.

Армирование ленточного фундамента — это самый ответственный процесс, связанный со строительством основания. От того насколько правильно и качественно будут выполнены работы, связанные с армированием фундамента, зависит его надёжность и долговечность. Сначала необходимо выложить на дно траншеи ряд кирпича, на который затем укладывается металлическая сетка из арматуры. Для сборки металлокаркаса используется обычная или стеклопластиковая арматура 12 мм сечением. Прутья арматуры соединяются друг с другом в виде сетки, ячейки которой должны быть размером 15 на 15 см.

Далее арматурная сетка укладывается на кирпичи

Здесь очень важно учитывать отступ с каждой стороны от фундамента до арматурной сетки. Он должен быть не менее чем в 5 см. Гидроизоляция ленточного фундамента

Гидроизоляция ленточного фундамента

Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов

Гидроизоляция ленточного фундамента. Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов.

Выполнение работ

Мы уяснили, нужна ли подушка под ленточный фундамент, какие материалы для этого использовать лучше всего. Теперь остается разобраться, как правильно устроить такое основание своими руками.

С целью выравнивания дна фундаментной траншеи либо котлована, засыпается слой песка или гравия высотой десять сантиметров. В местах, где планируется расширение стен, применяется бетонирование. Этот же вариант с бетонной подушкой используют, когда планируется строительство ленточного фундамента с армированными сваями из блоков ФБС.

Щебневая подсыпка устраивается просто, следует только не забывать, что высота насыпи не должна превышать основание, а параметры ширины будут в два раза больше аналогичного фундаментного размера. Как правило, прослойка из щебня составляет тридцать сантиметров, одна доля из которой приходится на песок.

Выровняв основание, начинаем устраивать подушку. Сначала насыпается слой песка, который проливаю водой и утрамбовывают. По аналогии поступают с гравийным слоем.

Наиболее надежный вариант – бетонная подушка. Процесс ее обустройства занимает много времени, но вполне выполним своими силами. Только следует помнить, что придется потратиться на необходимые материалы. Толщина такой опоры должна превышать параметры фундаменты на тридцать сантиметров.

Засыпка из песка

Такая фундаментная основа является наиболее легким в исполнении и экономичным вариантом, и выбирают ее застройщики, пытающиеся не только сэкономить деньги, но и ускорить процесс строительных работ.

И хоть на первый взгляд такое основание не внушает доверия по надежности, оно довольно хорошо справляется с возложенными на него задачами. Песок под фундаментной основой спасает ее от подмыва и обеспечивает допустимые нагрузочные воздействия на нижнюю ее часть. Сыпучий материал разравнивается и трамбуется виброплитой, периодически поливаясь водой.

Если почва слабонесущая, в дополнение к песку применяется гравий

Подобного рода подготовительные мероприятия практически исключают усадку фундаментного основания, и здесь очень важно правильно выполнить трамбовку

Устройство щебневой подушки

Перед тем, как засыпать этот материал, устраивают песчаный слой высотой до пятнадцати сантиметров, который выравнивается и уплотняется. После этого насыпают щебенку, размеры камней которой составляют 2 – 2.5 см, и тоже утрамбовывают. Щебеночный слой должен составлять двадцать – двадцать пять сантиметров.

Во время работы необходимо следить чтобы камни плотно ложились друг возле друга, заполняя все пустотные участки. Чтобы выполнить этот процесс, придется задействовать виброплиту, которая гарантированно поможет создать нужную плотность.

Устройство фундаментной основы будет начинаться со щебеночного слоя, поэтому высота подушки должна достигать нулевого уровня. Такая подложка под ленточную фундаментную основу позволяет сооружать объекты из любых материалов.

Бетонная подушка

Теперь разберемся, как смонтировать площадку из бетонного раствора. Такая конструкция имеет только один негативный момент – стоит достаточно дорого по сравнению с другими вариантами, а все остальное в данном проекте – сплошные преимущества.

Для начала необходимо отметить, что основание получится выносливым, если соблюдать технологический процесс, который выглядит следующим образом:

строительная площадка очищается от растительности и другого мусора;
почва выравнивается;
насыпается слой щебенки, высота которого составляет десять сантиметров;
выполняется трамбование;
по всему периметру подушки монтируется опалубочная конструкция;
вся площадка перед заливкой раствора армируется стальными прутьями;
заливается бетонная смесь, марка которой определяется с учетом массы будущего объекта;
раствор тщательно трамбуется глубинными вибраторами;
до полного набора прочности конструкции потребуется не менее четырех недель.

Основа под строительство объекта получается идеальной, но требует значительных денежных расходов.

Бетонирование фундамента

Бетонирование необходимо выполнять при плюсовых температурах среды. При укладке бетона при температурных показателях ниже нуля, в смесь добавляются специальные присадки. В сухую, жаркую погоду опалубку обязательно поливают, чтобы влага из бетона не впиталась в доски.

Бетон замешивается на месте устройства фундамента или привозится бетоносмесителями. Доставка самосвалами нежелательна: в пути раствор может расслаиваться и терять качество.

Процесс заливки проводится послойно с вибрационным утрамбовыванием каждого слоя или штыкованием. Вибрирование делает бетонную массу однородной, она становится плотной в процессе укладки. Основные признаки хорошо уплотненной массы:

бетон перестает оседать;
на его поверхности появляется цементное молоко;
перестают появляться пузырьки воздуха.

Самая частая ошибка в момент заливки фундамента – осыпание земли с котлована и боков траншеи.

Как правильно сделать подушку под фундамент

Устройство ленточного фундамента Роют траншею, после этого зачищают и выравнивают дно ямы. Далее укладывают геотекстиль так, чтобы оставленные боковые края закрыли сверху утрамбованную подушку.

Далее делают по порядку:

насыпают крупный песок, увлажняют каждый слой и утрамбовывают ручным или механическим способом;
щебень среднего размера насыпают проектным слоем и трамбуют вручную или с помощью вибротрамбовок;
сверху щебня насыпают песок высотой 20 см, затем проливают водой из шланга, чтобы частицы просыпались внутрь и уплотнили каменную прослойку;
свободные концы геоткани заводят на поверхность подушки.

Толщина промежуточного слоя

Устройство монолитного основания

Высота подушки всегда принимается после выполнения проектного расчета. Для этого специалисты делают геологические изыскания почвы в регионе возведения и находят характеристики грунта. На отметке подошвы воспринимается среднее давление на грунт, поэтому за счет уплотнения такое усилие будет меньше. Нагрузку будет воспринимать природное основание, поэтому правильный выбор толщины слоя предупредит возможность деформации.

Рекомендуемая толщина слоев:

песчаное основание — 15 – 60 см;
щебеночная подсыпка — 20 – 70 см:
бетонный монолит — 25 – 50 см;
сборные элементы — 30 – 50 см.

Толщина прослойки может быть уменьшена за счет применения геотекстильного полотна, которое исключит попадание влаги к основанию. Комбинирование материалов подушек также способствует уменьшению размеров.
