Футеровка печи: описание, способы осуществления, материалы и инструменты

Технология ремонта для защиты печи

Огнеупорная футеровка свода печи со временем изнашивается, и чтобы сохранить на долгое время ее рабочее состояние, требуется постоянно ремонтировать ее самые пострадавшие участки.

После каждой проделанной кладки печь необходимо тщательно осмотреть, подину прощупать железным штырем.
Выявив все поврежденные места, провести ремонт футеровки печи. После выпуска плавки печи сделать очистку остатков металла и шлаков.

Совет: Проводите очистку печи от шлаков как можно чаще, так как накопившиеся остатки металлов и шлаков могут привести к зарастанию и уменьшению объема вместилища дуговой печи. Это приведет к поднятию уровня зеркала металла, что затруднит ведение процесса.

Все это приводит к большой опасности прорыва металла через порог рабочего окна или откосы.
Нарушение и выгорание футеровок
Смешивание шлака с заправочными материалами приводит к понижению их огнеупорности и может поспособствовать размягчению футеровки, в случае высоких температур.
Недопустимым является нахождение остатков металла на подине. Это не дает возможности провести качественный ремонт футеровки подины, так как остатки металла и шлаки препятствуют свариванию огнеупоров с заправочными материалами.
После расплавки металла происходит всплытие заправочного материала, что приводит к разрушению подины.
Если футеровка подины значительно повреждена и происходит затруднение в удалении остатков металла, необходимо прочистить задний откос. После его заправки следует произвести наклон дуговой сталеплавильной печи к стороне разливочного пролета.
Как только произошло застывание металла, печь ставят в нормальное положение и начинают очистку. Производят удаление замороженной стали после заправки. Остатки металла и шлака удаляются вручную с помощью металлических скребков. Эту операцию производят под тепловым излучением футеровки в кратчайший срок, пока не произошло застывание шлака и стали.
При постоянном поддержании футеровки в хорошем состоянии, в печи накапливается лишь небольшое количество остатков шлака и металла. Откос, находящийся около выпускного отверстия, пологий. Чтобы достичь наиболее полного слива шлака, осуществляют его разжижение перед выпуском плавки.
Если произошло сильное зарастание подины, то восстанавливают ее до прежних размеров, при помощи плавки стали неответственной марки, которая выплавляется с полным окислением.
На подину помещают руду и производят интенсивное кипение в окислительный период. Благодаря этому происходит размыв футеровки и восстанавливаются размеры ванны дуговой печи. После удаления остатков шлака и металла, осуществляют заправку поврежденных участков футеровки.
Поврежденные места футеровки откосов и подины заправляют магнезитовым порошком, а места наибольшего повреждения — порошком, который смочен в жидком стекле.
Наилучшим для заправки является специальный мелкозернистый порошок. Размер зерна должен составлять 0–1,5 мм и в его составе не должны присутствовать доломит и известь.
Нередко в заправочные смеси входит размолотый магнезитовый кирпич.
Печи, в которых выплавляют хромистые стали, в заправочных смесях содержат молотый хромомагнезитовый кирпич и хромистую руду.
После проведенного ремонта футеровки подины осуществляют ее закрепление. Для этого проводят плавку без окисления при низкой тепловой нагрузке.
Заправку печей, имеющих небольшую емкость, вы можете осуществить вручную, с помощью лопат, а передний откос — специальной ложкой. Воспользовавшись вышеприведенной информацией, можно произвести ремонт защиты печи.

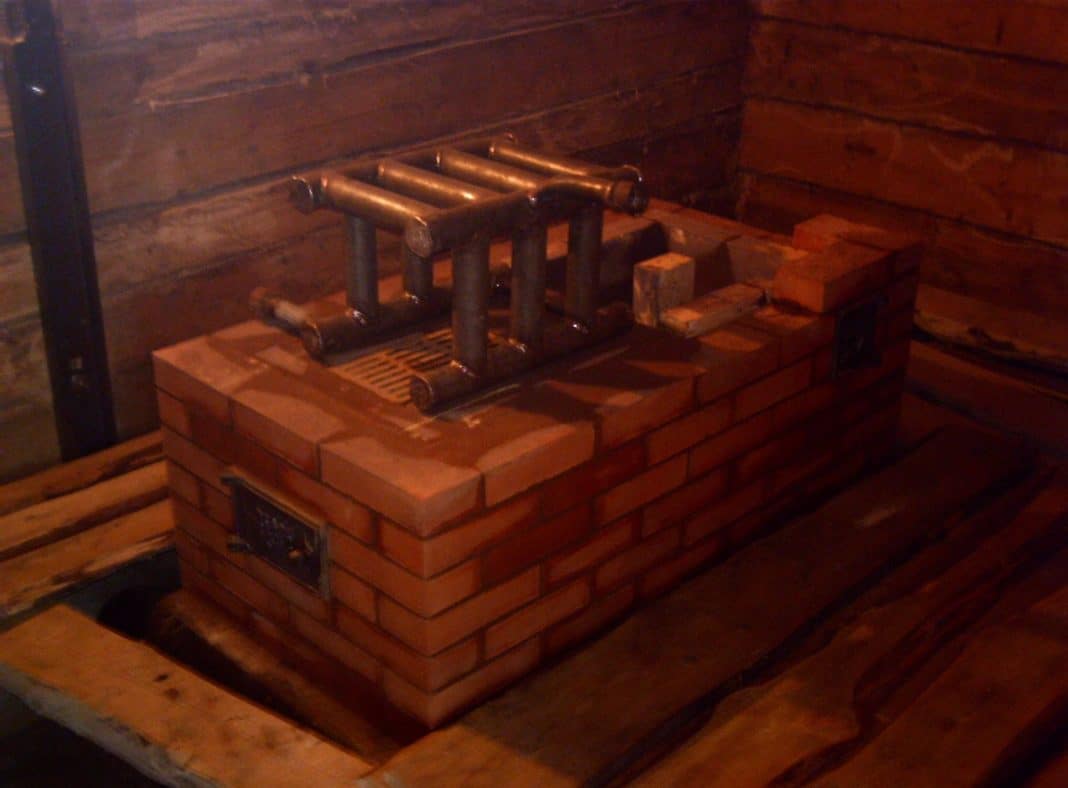

Паровое отопление от печки своими руками

Чтобы не монтировать отопительный котел для устройства системы парового отопления и тратить на это денежные средства, можно использовать имеющуюся в доме печь. Она будет выступать в качестве теплоисточника с недорогим твердым топливом, к тому же, она не зависит от центрального газо- и электроснабжения. Парогенератором выступает теплообменник, который можно изготовить на заказ или самостоятельно. Недостатки печи-парового котла такие же, как у обычной печки или камина: отсутствие возможности точной регулировки температуры нагрева, отсутствие полной пожаробезопасности, а также возможность задымления помещения из-за неправильной растопки. Таким образом, недостатков у печи-котла столько же, как у обычной, а преимуществ гораздо больше.

Паровое отопление от печки

Перед тем, как от печки сделать паровое отопление, необходимо проверить теплообменник на предмет герметичности. Сделать это можно следующим образом: внутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а значит, использовать это устройство для системы парового отопления нельзя.

Для отведения парового отопления от печки понадобятся следующие составляющие:

Батареи отопления. Их количество должно быть равно числу окон помещения.
Теплообменник
Медные или оцинкованные трубы для отвода конденсата и паропровода.
Запорная арматура (краны для спуска воздуха, вентили)
Соединительная арматура: колена, трубные хомуты, фитинги.
Кронштейны для радиаторов
Гидравлический затвор
Редукционно-охладительная установка, с помощью которой пар переводится в жидкое состояние.
Редуктор для снижения давления внутри системы.
Насос для принудительной циркуляции жидкости.
Инверторный сварочный аппарат

Перед тем, как приступить к работам, предварительно разрабатывается схема подключения и монтаж труб. На чертеже определяется место расположения печи-котла, от которой далее прокладывается схема разводки со всеми необходимыми элементами подключения. Для отопления площади не больше 80 кв.м. подходит однотрубная схема подключения радиаторов. При таком способе подключения конвекторы нагреваются последовательно, первый из них сильнее прочих. Двухтрубная схема подходит для отопления помещений больше 80 кв.м. и двухэтажных домов. Трубы при этом подсоединены к конвекторам параллельно. Если планируется установить систему по принципу естественной циркуляции, теплообменник должен быть расположен ниже всех конвекторов и труб под углом наклона. При этом требуется монтаж насоса для бесперебойной циркуляции отопительной системы.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

Технология работ

Необходимо учитывать, что устройство паровой отопительной системы без демонтажа старой печи невозможно. Для того чтобы встроить теплообменник, необходимо монтировать его внутрь топки на этапе кладки печи.

Под каждым окном устраиваются радиаторы, к которым подсоединяют подводящие и отводящие трубы под небольшим уклоном 3мм. Каждый радиатор снабжается краном для спуска воздуха.

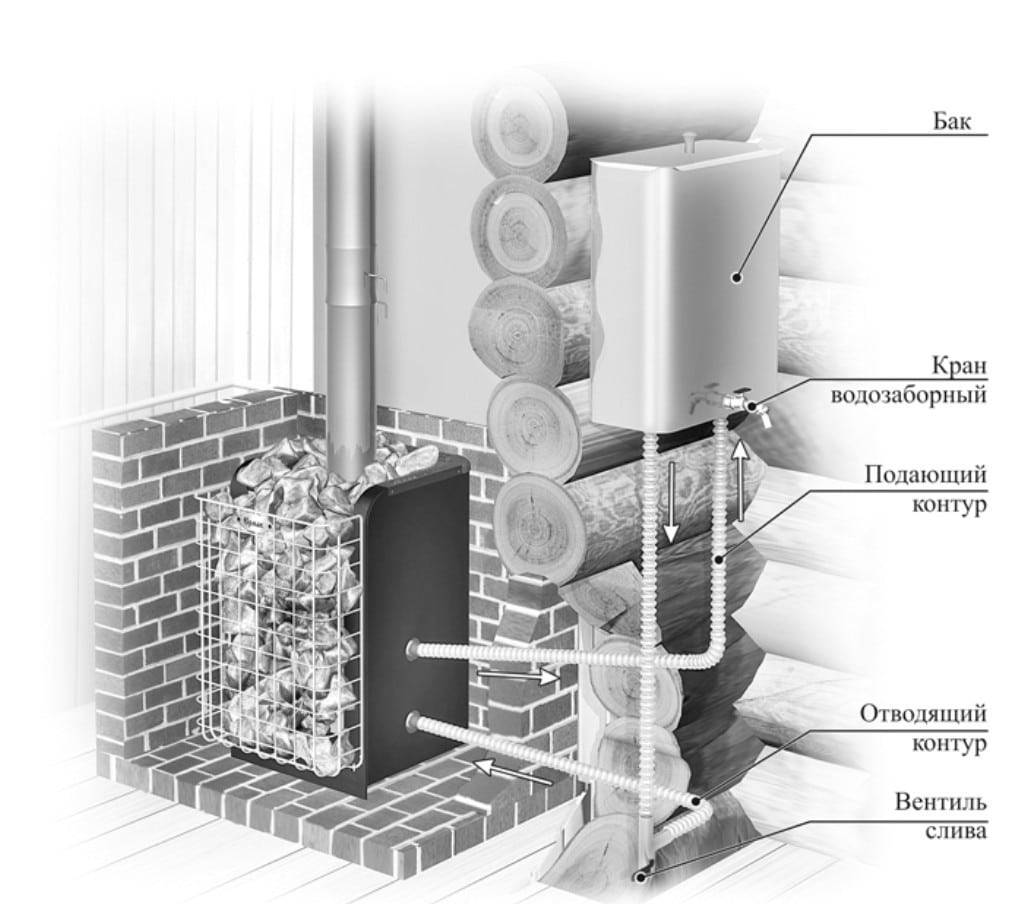

Паровое отопление от печки

Чтобы обезопасить систему, перед каждым конвектором и перед всей системой в целом, устанавливается запорная арматура. В начале системы также устанавливается редуктор охлаждения и редукционный клапан. В конце системы устанавливается емкость для сбора конденсата с таким же небольшим уклоном, как трубы. Из него вода перетекает в теплообменник. Перед печкой устанавливается насос в системе принудительной циркуляции.

Защита наружная, внутренняя

Защиту внутренних стенок топливника можно осуществить несколькими способами:

Во-первых, можно использовать защитные экраны, способные поглощать большую часть лучистых потоков. Установленные внутри топливника экраны влияют на нагрев дымовых газов, поэтому большая часть тепла будет удаляться через дымоход.
Во-вторых, внутреннюю часть топливника можно обмуровать огнестойким низкотеплопроводным материалом.

Теплозащита и теплоизоляция – разница есть

Существует огромная разница между теплозащитными и теплоизоляционными принципами. При теплоизоляции тепло, выработанное в рабочей зоне, никуда не удаляется. Для этого и служит теплоизоляция.

В отличие от нее, теплозащита предназначена защищать определенный участок от теплового излучения рабочей зоны. Из всего сказанного становится понятным, что теплозащита совершенно не предназначена для сохранения тепла.

Футеровка кирпичной печи

Футеровка кирпичной печи обладает некоторыми особенностями. Ее нельзя укладывать слишком близко к кирпичам, которые являются элементами наружных стенок
. Дело в том, что печка раскаляется очень сильно и возникает растрескивание под воздействием высоких температур. Горячие внутренние слои выталкивают со своих мест холодные наружные. Внешние стенки, сохраняющие форму печи, начинают расходиться в стороны из-за воздействия расширенных внутренних слоев. Кирпичи покрываются трещинами, а отдельные могут даже разрушаться. Это может способствовать проникновению угарного газа в помещение.

Ситуация может усугубиться тем, что применяемая для соединения наружного слоя кирпичей глина обладает небольшой адгезией и при нагревании расширяется сильнее, чем сам кирпич. В результате перегревания шов разрушается.

Именно поэтому при постройке печной конструкции применяют пластичный раствор с последующим его испытанием. Для этого два кирпича соединяют друг с другом с помощью этого раствора и обжигают при большой температуре. Этим проверяется адгезия раствора, расширение и растрескивание. Если все нормально, раствор можно использовать для всей конструкции.

При футеровке металлических печей следует обратить внимание на тот факт, что металл под воздействием высоких температур расширяется сильнее кирпича. Поэтому обязательно делают зазор для теплового расширения между слоем футеровки и печными металлическими стенками, иначе при нагревании металла футеровка часто разрушается

Чтобы уплотнить зазор, используют базальтовую вату в виде полотна или жгутов. При расположении печки не в жилом доме вместо базальтовой ваты можно использовать асбест.

Металлические печи часто обкладывают кирпичом как снаружи, так и внутри, чтобы улучшить прогрев печи и ее безопасность. Однако такой способ считается ошибочным
, потому что:

Кирпич характеризуется низкой теплопроводностью и высокой теплоемкостью, в результате чего тепло, возникающее от сгорания топлива, остается внутри топки и уходит вместе с дымом.
В таком случае печная поверхность лишается доступа воздуха для отведения тепла, что приводит к прогару стенок. В результате этого в помещение может проникнуть угарный газ, что опасно для жизни.

Таким образом, футеровка печи делается для того, что она не разрушилась из-за воздействия высоких температур. Самое главное – использовать качественный материал, чтобы печь могла прослужить еще долго.

Довольно часто поверхности нуждаются в надежной защите от термических, механических, химических либо физических повреждений, возникающих в процессе работы. Так, например, регулярно встречаются повреждения оборудования, используемого в горно-металлургической промышленности. Также требуется и усиление огнеупорных свойств в доменных печах для выплавки . И в первом, и во втором случае делается дополнительная отделка специальным материалом.

Такая защита нужна не только в серьезном производстве, не лишним будет ее присутствие и в простом домашнем камине или печке. И несмотря на простоту задачи, многие совершают огромное количество ошибок, неправильно подобрав материалы либо способ их монтажа. Об этом лучше всего поговорить в отдельной статье на строительную тематику, а мы будем склоняться к обсуждению сферы металлообработки и соответствующего производства.

Так, если говорить о доменном производстве, то необходимо не только предохранять кожух от воздействия чрезмерно высоких температур, жидкого металла и шлака, которые могут нанести губительное повреждение, но и свести тепловые потери к минимуму

При этом немаловажной является и надежная защита от всяческих агрессивных реагентов

Благодаря футеровке, печь становится полностью герметичной, и в ней создается необходимая газовая плотность. Также значительно продлевается срок ее эксплуатации, потому что повышаются различные показатели стойкости (механической, химической и др.). Такого результата позволяют добиться специальные слоисто-пористые материалы.

Инструкции по футеровке

Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.

Кирпичной печи

Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:

Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича.
Пример футеровки шамотным кирпичом
Пример 2
Пример 3
Пример 4

При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.

Металлических печей

Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.

Футеровка металлической печи

Еще один пример

Твердотопливного котла

В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.

Выполняют её одним из трёх способов:

Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.
Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.
Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.

Глиняных печей

Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.

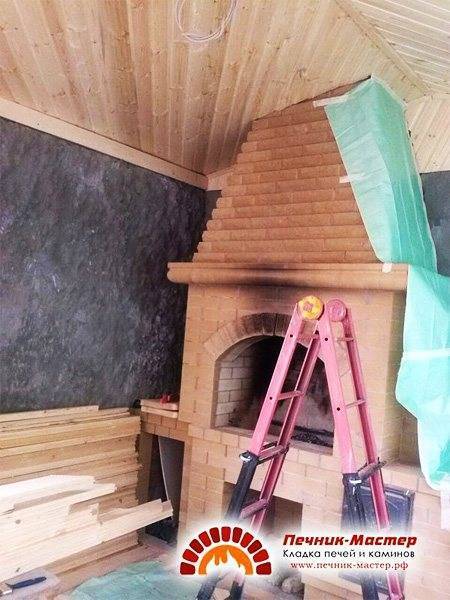

Ремонт печей, каминов, комплексов барбекю

Такая услуга как ремонт печей, каминов, комплексов барбекю особо востребована в наше время. С нашими подсказками Вы самостоятельно сможете попробовать определить и устранить несложные причины негативных явлений. Но в большинстве случаев, Вам потребуется помощь печника-мастера. Даже профессионалу иногда непросто разобраться в истинных причинах, требуется время и осмысление конструкции изделия. Довольно часто мы сталкиваемся с изделиями, в которых некачественно выполнена сама кладка. Для устранения таких дефектов изделие приходится разбирать и перекладывать, чтобы обеспечить правильный режим работы.

Даже хорошо сложенная печь в первый год может дать усадку, и для ее ремонта потребуется расшивка и замазка образовавшихся щелей специально приготовленным раствором. При смещении, подвисании трубы, или когда огонь просматривается сквозь щели в кладке, необходимо незамедлительно обращаться к специалистам за консультацией и ремонтом, только они смогут качественно устранить возникшие дефекты и причины их возникновения. Нередко встречается прогорание креплений топочной дверки и её расшатывание, ломаются прочистные и поддувальные дверцы, либо лопается поверхность варочной плиты.

Качественно заменить такие элементы на более современные и надежные, а также полностью восстановить работоспособность доступно лишь специалисту.

Доверяйте только профессионалам!

Ведь все лопнувшие или прогоревшие кирпичи в кладке сможет обнаружить только настоящий печник. Методом детального простукивания стенок он выявит дефектные кирпичи, аккуратно вырежет и заменит новыми.

Опытному печнику по силам определить причину неправильной работы и найти все изъяны в конструкции печного изделия. Например — в старых печах, для удобства в обслуживании изделия, необходима установка прочистных дверок (сажников), поскольку такие сервисные ниши вообще не предусматривались в конструкциях печей в то время.

Пользуясь услугами рофессионального мастера, реально полностью восстановить работоспособность печи, она будет надежно и качественно обогревать дом в любую погоду.

Позвоните нам, свяжитесь по WhatsApp, Viber или заполните форму обратной связи, и мы с удовольствием поможем и проконсультируем Вас о ремонте вашего камина, печи и барбекю комплекса.

Особенности футеровочных работ

Сам процесс футеровочных работ состоит из выкладывания поэтапно всех типов огнеупорных материалов. Так самую нижнюю часть доменной печи, которая называется лещадью, выкладывают кирпичными блоками, содержащими высокий уровень глиноземного материала. Пространство, которое образуется при такой кладке, затирается специальной замазкой. Которая изготавливается из мертельного материала, которое должно быть соответствующим типу кирпича, применяемого в кладке. Мертельный материал получают посредством смешивания шамота, который измельчен в порошкообразную консистенцию и глины.

Если данный материал используется в кладке ответственного характера, то туда непременно добавляются такие компоненты как сода и барда сульфитно-спиртового состава. Данное вещество добавляют для большей клейкости материала и таким образом для большего схватывания кирпича. Между блоками, которые являются углеродистыми, шовное пространство заполняется другим веществом. А именно специальной пастообразной массой, которая изготовлена из таких веществ, как кокс и смоло-пек.

Собственно весь процесс футеровочных работ состоит из кладки огнеупорных материалов и промазыванию швов между этими материалами. Футеровочные работы не являются работами повышенной сложности, хотя они достаточно трудоемки. Главным условием здесь является использование материалов специального назначения и состава. А так же важным является соблюдение всех рабочих регламентов и соблюдение всех техник безопасности.

Особенности защитной отделки печей

При регулярном пользовании печью на все материалы, из которых она сделана, воздействуют очень высокие температуры. Они зависят от температур горения конкретных веществ, которые используются в качестве топлива. Конечно, стенки печки делают из огнеупорных материалов, но экстремальные термические воздействия изменяют их структуру и свойства, что приводит к постепенному разрушению. Именно для защиты от таких воздействий используется футеровка.

Футеровка станет лучшей внутренней защитой вашего очага от прогорания и других повреждений

В каких случаях применяется

Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.

Обязательная футеровка потребуется для следующих типов топочных изделий:

Больших бытовых и промышленных.
Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
В случаях использования высококалорийного топлива с исключительно высокой температурой горения.

Виды футеровки

Футеровочные работы проводятся прямо внутри топливника металлических, каменных и кирпичных устройств. Это можно сделать разными способами в зависимости от того, какой ожидается эффект и какие должны быть достигнуты цели:

Возможно использование специальных защитных экранов теплоизолирующего действия. Они будут оказывать влияние на процент нагрева дымовых газов, поглощая значительную часть тепло-лучевых потоков и удаляя большую часть тепла через дымоходы.
Применение материалов, которые возьмут большую часть теплового воздействия на себя – огнестойких с низкой теплопроводностью, замедляющих процесс нагрева материалов топки и исключающих их непосредственный контакт с огнем.

Футеровочные работы в кирпичной топке проводятся посредством выкладывания кирпичной кладки

Большие промышленные

В всех больших промышленных печах назначение футеровки – уменьшить теплопотери и воздействие высоких температур на корпус (кожух) печи. В обжиговых печах футеровка служит еще теплоаккумулятором, обеспечивающим оптимальный режим обжига (плавное нарастание температуры), а также инфракрасным (ИК) излучателем, равномерно прогревающим обжиговую камеру.

Гораздо сложнее задачи футеровки металлоплавильных печей. Она и здесь должна хорошо излучать ИК, чтобы сильнее греть шлак. Качественный металл выплавляется только тогда, когда слой расплавленного шлака нагрет существенно сильнее жидкого металла. Но в то же время футеровка промышленных печей для выплавки металла не должна смачиваться расплавленным шлаком и самим металлом, быть химически инертной по отношению к ним и не выделять вы расплав вредных примесей. Дополнительно – быть прочной, чтобы выдерживать свой собственный огромный вес, т.к. экономическая эффективность металлоплавильных печей растет с увеличением из размеров. Поэтому, напр., для футеровки различных частей доменных и сталеплавильных печей используется не менее 7 видов футеровочных материалов (см. рис.).

Схемы футеровки доменной и сталеплавильной печи

Футеровка промышленной печи сложная и ответственная работа. Даже имея 3-4 летнее профтехобразование по этой специальности, нужно поработать в бригаде еще несколько лет учеником или (неформально) подмастерьем, т.е. на низших разрядах, прежде чем быть допущенным к самостоятельной работе. Поэтому, если вас интересует, чем и как футеруются промышленные металлоплавильные печи, начать можно с Википедии (wikipedia.org/wiki/Футеровка), там это изложено достаточно вразумительно, или Металлопедии. Что касается небольших обжиговых печей, то они футеруются как и металлические технологические (см. далее), а мы пойдем дальше – к футеровке, которую можно сделать своими руками.

Видео: ювелирная печь из плиты, являющейся корпусом и футеровкой

https://youtube.com/watch?v=wWZytxVnq54

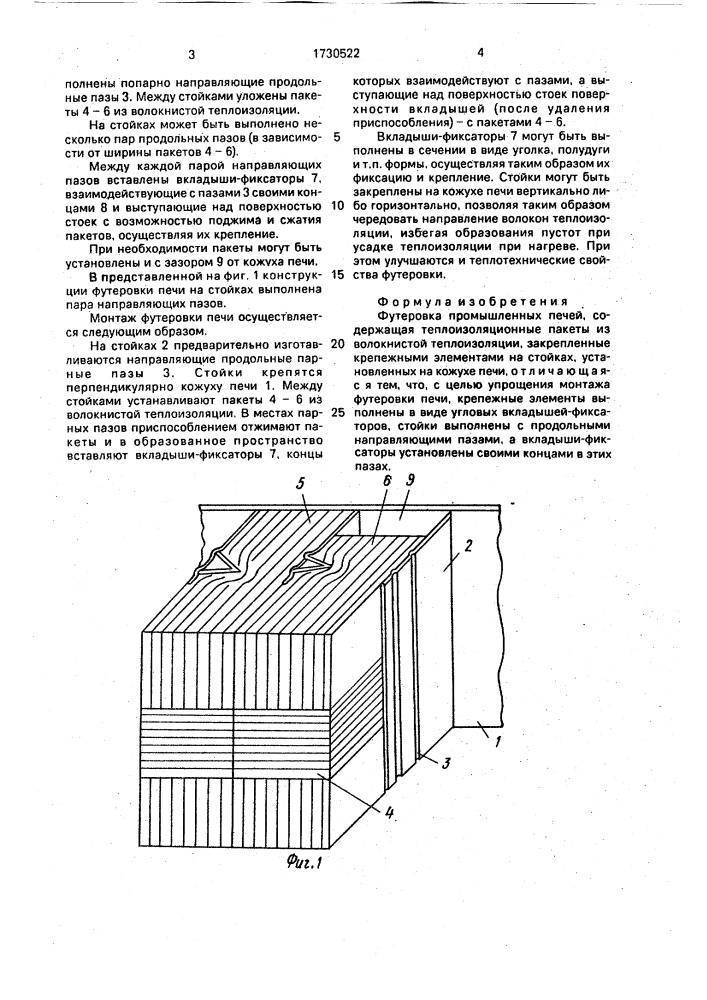

Футеровка промышленных печей

Футеровочные работы имеют разные цели, поэтому выделяют теплоизоляционную, огнеупорную и кислотоупорную футеровку.

Теплоизоляционная футеровка обеспечивает предохранение оборудования от влияния агрессивных веществ и значительного снижения тепловых потерь. Чаще всего этот вид используют при футеровке промышленных печей. Наиболее популярный материал, используемый при футеровке данного типа, является жаропрочный кирпич – обладает высокими теплоизоляционными показателями и способен выдерживать большие перепады температур.

Назначение кислотоупорной футеровки – обеспечение антикоррозийной защиты внутренних поверхностей оборудования, работающего в агрессивных условиях – под действием кислот, солей, щелочей. В этом случае используется кислотоупорная керамика, базальтовое и диабазовое литьё, углеграфитовые материалы. Выбор состава кислотоупорной футеровки для покрытия производится в зависимости от конкретного оборудования и технических условий его эксплуатации.

Назначение огнеупорной футеровки – защита от воздействия высоких температур, снижение тепловых потерь, эффективное использования тепла. Материал, используемый для этого – огнеупорный кирпич.

Так как футеровка на 90% производится вручную, качество и долговечность такого защитного покрытия напрямую зависят от квалификации специалиста.

В ООО «Схид-будконструкция», Киев к работам по футеровке допускаются только высококвалифицированные мастера. Компания внимательно подходит и к выбору поставщиков огнеупорных материалов. Это, как правило, крупнейшие производители Украины и Европы, качество которых проверено годами. Работы ведутся с соблюдением СНиПов и других регулирующих документов. На все футеровочные работы распространяется полная гарантия качества. Компания «Схид-будконструкция», Киев имеет богатый опыт сотрудничества с крупнейшими промышленными предприятиями Украины и предлагает следующие виды услуг:

футеровку промышленных печей и дымовых труб;

футеровку паровых и водогрейных котлов;

кислотоупорную футеровку;

обслуживание и ремонт футеровки печей.

Огнеупорная футеровка печи изнашивается и для поддержания ее в рабочем состоянии необходимо регулярно ремонтировать ее наиболее пострадавшие участки. Поэтому периодически печь тщательно осматривают, подину прощупывают железным штырем, выявляют все поврежденные места и проводят ремонт футеровки печи и дымоходов.

Футерование труб может быть представлено не только кирпичной выкладкой, но и другими видами. В зависимости от химических свойств выделяют три вида огнеупорных веществ, которые могут использоваться в качестве футеровочных материалов: кислые, нейтральные и основные. Разделение обусловлено различной реакцией разных веществ на вещества, образуемые в процессе горения топлива.

Работы по теплозащите печиЗащитить внутреннюю поверхность топки можно двумя способами:

обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;

использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.

При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоны. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.

Как уже говорилось ранее, внутреннюю поверхность можно защищать специальными экранами, что зависит от назначения печи. Если в котлах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.

Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.

Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых агрегатов. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.

Клей и раствор

Огнеупорный раствор для кладки шамотного кирпича

Помимо качества и характеристик материалов на эффективность процедуры футеровки также влияет их правильная укладка с применением специальных веществ.

Раствор

Термостойкие растворы образуют на стенках топки монолитный тонкий слой, защищающий рабочую поверхность от воздействия пламени. Такому монолиту может потребоваться ремонт по мере его износа. Во время работы с раствором нужно соблюдать основные правила:

Растворы готовят из сухих смесей корундового, муллитового или шамотного типа, которые разбавляют водой до сметанообразной консистенции. Пропорции компонентов и характеристики смесей обычно указаны на упаковке.
Сначала слой раствора обжигают паяльной лампой или нагревают в печи до образования твердого покрытия во время обжига.
Если футеровку проводят при помощи шамотного кирпича, швы стыковки нужно заполнять на всю высоту кладки.

Предлагаем ознакомиться Что лучше и чем ионизатор воздуха отличается от озонатора, увлажнителя, очистителя?

Огнеупорный клей

Огнеупорный клей для выкладки топки

Огнеупорный клей считается более прочным компонентом, он продается в емкостях весом от 2 до 50 кг и чаще всего используется для футеровки. Перед началом работ емкость вскрывают и перемешивают до однородной массы, после наносят на поверхность, соблюдая основные правила:

Клеевую массу наносят на увлажненную поверхность шпателем слоем не более 3 мм.
При обмазывании клеем всей полости топки процедуру проводят слоями, соблюдая интервалы в 15 минут после каждого нанесения.
Чтобы приклеить базальтовый картон на участки по горизонтали, состав с клеем разбавляют водой на 15% не позже чем за 12 часов до начала работы.
Расход клея составляет от 1 до 4 кг в зависимости от структуры поверхности для обработки и толщины клеевого слоя.

Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.

Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:

Муллитовые
Шамотные
Корундовые

Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.

О ремонте

Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.

Немного о промышленной футеровке

Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.

Материал	Плотность кг/м3	Максимальная рабочая температура °С
Шамот	1800-2000	1300
Каолин плотный	2400-2500	1400
Вермикулит	150-250	1100
Базальтовая вата	100	750
Кирпич глиняный	1600	700

В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:

Уменьшает температуру наружных поверхностей
Защищает стенки печи от теплового разрушения
Снижает тепловые потери
Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами

Подводим итоги

Принцип работы

Наибольшее практическое применение на НПЗ получили радиантно – конвекционные печи. Они имеют две отделенные друг от друга секции.

В радиантной секции – тепло передается за счет радиационной теплопередачи путем поглощения у чистого тепла.

Рис.2 – Радиантная секция

В конвекционной секции – тепло передается за счет конвективной передачи тепла путем омывания поверхности труб дымовыми газами.

Внутри печи расположен многократный изогнутый стальной трубопровод змеевик, по которому непрерывно прокачивается нагреваемой смесь. Смесь подается в конвекционную секцию после чего проходит радианную секцию. Жидкое и газообразное топливо сжигают в горелках радиантной камеры.

В результате повышается температура дымовых газов и светящегося факела представляющего собой раскаленные частицы горячего топлива. Тепловые лучи падают на наружные поверхности труб и внутренние поверхности стен радиантной камеры печи.

Нагретые поверхности стен в свою очередь излучают тепло, которые также поглощается поверхностями радиантных труб. Большая часть используемого тепла передается в радиантные секции остальное в конвекционные секции.

Дымовые газы проходят конвекционную секцию, омывают находящиеся там трубы отдавая тепло. Эффективность передачи тепла конвекцией обусловлено скоростью движения дымовых газов. Пройдя конвекционную камеру дымовые газы уходят в дымовую трубу.
