Устройство газоанализатора
Несмотря на множество конструкционных вариаций прибора, существует набор базовых компонентов, которые присутствуют в каждой модели. В первую очередь это корпус, в который заключены все рабочие элементы газоанализатора. Дело в том, что такие аппараты требуют высокой степени защиты, поэтому к внешней оболочке следует предъявлять серьезные требования. Практически каждый прибор требует питания энергией — соответственно, аккумулятор также можно рассматривать как обязательную часть устройства. Далее стоит перейти к более ответственному компоненту. Это первичный преобразователь, то есть датчик газоанализатора или чувствительный элемент, обеспечивающий непосредственные данные для измерения.
Надо сказать, что существует несколько видов таких сенсоров, в том числе термокаталитические, инфракрасные и электрохимические. Задача данного элемента заключается в преобразовании искомого компонента газового состава в электрический сигнал. После этого в работу вступает измерительно-показывающее устройство, которое обрабатывает данный сигнал и демонстрирует его показатели в виде индикации или отображения на дисплее. Теперь стоит рассмотреть виды существующих газоанализаторов.
Пневматические модели
Такие приборы работают на основе измерения показателей вязкости и плотности. Для этого анализируются данные гидромеханических свойств потока. Сразу надо сказать, что существует три варианта подобных устройств: дроссельные, струйные и пневмоакустические. Дроссельный газоанализатор – это устройство с преобразователем, которое измеряет гидравлическое сопротивление при пропускании через себя газовой смеси. Модели струйного типа измеряют динамические характеристики напора газовой смеси, вытекающей из сопла. Обычно устройства этого типа применяются в работе с азотными и хлористыми составами.
Пневмоакустический прибор включает свою конструкцию два свистка с приблизительно равными частотами порядка 4 кГц. Первый свисток пропускает через себя анализируемый газ, а второй – состав для сравнения. В итоге газоанализатор воздуха позволяет сопоставить частоты колебаний, преобразуя показатели в пневматические вибрации с помощью усилителя. Для обеспечения подачи сигнала используется преобразователь частотно-аналогового типа.
Принцип работы датчиков утечки газа
Принцип работы разных видов немного отличается. Условно все сигнализаторы делятся на проводные и беспроводные. Это говорит о источнике их питания. Но за методикой обнаружения утечки существует другая классификация датчиков.
Типы сигнализаторов загазованности:
- Полупроводниковые;
- Каталитические;
- Инфракрасные.
Принцип работы каталитического устройства заключается в изменениях на платиновой катушке, когда угарный газ проходит сквозь устройство. Другая катушка с измерительным прибором применяется для определения повышения температуры. Существует прямая зависимость между сопротивлением и количеством частиц угарного вещества.
Полупроводниковые устройства немного схожи с каталитическими за принципом работы. Распознавательный элемент, покрытый тоненькой пленкой из окиси металла. Когда угарный газ касается пленки, то она поглощает вещество и изменяет сопротивление на обратнопропорциональное. Данный вариант отлично подходит для дома, но редко используется в промышленности. Считается, что сигнализация недостаточно точная. К тому же у прибора медлительная реакция.
Инфракрасные датчики широко используются для промышленных сооружений. Они достаточно точные, не пищат без надобности, употребляют мало энергии и быстро реагируют на возможную утечку. Они работают под действием солнечной энергии.
Специфика применения аппарата
Газоанализаторы применяются при проведении работ по газовому анализу. В их процессе газовые смеси исследуются с позиций качественных и количественных характеристик. Эти агрегаты различаются по основным процедурам функционирования.
Производители газоанализаторов предлагают ручные модели и аппараты автоматического принципа эксплуатации. Если в составе ассортимента ручных приборов в большей степени популярностью пользуются химические абсорбционные аппараты с реагентами, то автоматические модели встречаются в трех типах исполнения, которые работают на основе разных методов анализа.
Назначение, основные элементы, виды, принцип действия
Газоанализаторы – устройства, с помощью которых определяется состав газовой смеси как качественный (какие именно газы присутствуют), так и количественный (сколько определённых газов находится в смеси).
В первую очередь газоанализаторами оснащаются пожаро-, взрыво- и химически опасные производства, а также шахты, где имеются скопления рудничного газа (метана).
Обязательно применяют газоанализаторы перед тем, как проводить огневые работы в подвалах и колодцах, а также чтобы аттестовать рабочие места на вредных производствах.
Применение для индивидуальной защиты
Портативные газоанализаторы небольших размеров, которыми снабжаются работники опасных производств, можно считать первичными средствами индивидуальной защиты.
Они своевременно сигнализируют о повышенном содержании вредных примесей в воздухе, при котором следует покинуть рабочую зону либо применить средства защиты органов дыхания. Прибор-газоанализатор представлен на фото:
Способ работы устройства
Ручные анализаторы, которые приводятся в действие оператором, основаны на том, что отдельные газообразные компоненты поглощаются специальными реагентами.
Воздух производственной зоны пропускается через поглотитель, который связывает определённый газ. После этого первоначальный объём смеси уменьшается. По уменьшению объёма рассчитывается, сколько газа, связанного поглотителем, там изначально содержалось. В зависимости от квалификации оператора, измерение занимает от пяти до десяти минут.
Работа автоматических анализаторов непрерывного действия основана на физических и химических процессах, а также их сочетании.
Физический принцип измерения результата вспомогательной химической реакции обеспечивает работу объёмно-манометрических или химических анализаторов. В этих приборах измеряется, насколько изменился объём либо давление смеси газов после того, как её компоненты вступили в определённые химические реакции.
Физико-химический принцип действия, совмещённый с физическим, имеют следующие устройства:
Хроматографические. В них проба разделяется за счёт того, что разные газы проходят поглотительный слой каждый со своей индивидуальной скоростью. Результат разделения фиксируется, проводится автоматический расчёт.
Термохимические. В этих устройствах проходит окисление (с дополнительными катализаторами) составных частей газовоздушной смеси. При окислении выделяется тепло; температура измеряется терморезистором. По степени нагрева определяется концентрация компонентов.
Фотоколориметрические. В них содержание компонентов измеряется по результату их цветной реакции с веществами-индикаторами.
Электрохимические газоанализаторы определяют концентрацию газа в смеси по величине электропроводности раствора, который поглощает этот газ.
Чисто физические принципы работы имеют следующие автоматические газоанализаторы:
Термокондуктометрические. При изменении состава газовой смеси меняется её теплопроводность. Это изменение регистрируется терморезисторами.
Денсиметрические. Измеряют плотность газовой смеси, которая меняется в зависимости от качества и количества газов, входящих в неё.
Магнитные. Применяются для измерения концентрации кислорода в воздухе производственной среды по его магнитным свойствам.
Оптические. Анализируют состав газовой смеси по её оптической плотности, а также спектрам испускания или поглощения.
Разновидности
Кроме различия по способу действия (ручные или автоматические) и принципу работы, газоанализаторы для воздуха рабочей зоны подразделяют на типы:
- Стационарные. Такие приборы автоматически отслеживают концентрацию газов. В промышленном исполнении, если допустимое содержание опасной газовой составляющей превышено, они подают световые и звуковые сигналы, а также включают вентиляцию и прочие системы безопасности;
- Переносные. Предназначены для определения концентрации газовых примесей в разных местах производственной зоны;
- Портативные. Индивидуальные устройства. Имеют малые габариты и вес, измеряют концентрацию вредных примесей непосредственно там, где находится работник.
Кроме того, по количеству измеряемых примесей эти приборы бывают одно- и многокомпонентными, а по числу каналов (датчиков или точек отбора пробы) – одно- и многоканальными.
Оптические газоанализаторы
В основу работы оптического газоанализатора положено
свойство селективного поглощения различными газами потока излучения. Обычно
измерение селективного поглощения осуществляется в инфракрасной части спектра –
в этой области особенно резко проявляется селективность поглощении отдельными
газами определенной части инфракрасного излучения пропорционально его объемному
содержанию.
В
общем случае схема газоанализатора, работающая на этом принципе изображена слева на схеме.
Схема содержит источник инфракрасного излучения, поток которого поступает в камеры
двух оптических каналов. Оба канала идентичны в конструктивном исполнении, но
отличаются по «внутреннему содержанию». Сравнительная камера (левый канал)
заполнена чистым воздухом, а через объем рабочей камеры постоянно продувается
контролируемая газовая смесь.
Проходя
через объем рабочей камеры, поток излучения теряет часть энергии,
соответствующую линиям поглощения контролируемого компонента (красный поток) и
часть энергии, соответствующую линиям поглощения неизмеряемых компонентов
(зеленый поток).
Через
сравнительную камеру с чистым воздухом поток излучения проходит без потерь
энергии.
Затем
оба потока излучения поступают в фильтровальные камеры, которые заполнены
неизмеряемыми компонентами газовой смеси и где полностью поглощается энергия,
соответствующая их спектру.
Таким
образом, в измерительную камеру одновременно поступает два потока излучения,
результат вычитания энергий которых пропорционален концентрации определяемого
компонента.
Сигнал,
пропорциональный разности давлений в различных моделях может преобразовываться
в импульсы давления или микропоток газа, которые преобразуются в электрический
сигнал с помощью конденсаторного микрофона или мостовой схемы со встроенными
резисторами и поступает в схему индикации.
Проблемы грамотного выбора
Прежде чем приобрести прибор для газоанализа, необходимо учесть уровень защищенности его корпуса и коммутационные способности вообще. Независимые и стационарные датчики не должны в обязательном порядке иметь связь с контроллерами или ЭВМ. В случаях, когда нужен бытовой аппарат, оснащенный модулем отключения подачи газа, то тогда, наличие таких портов, как RS-232 (для коммутации с ЭВМ) и контрольного реле – понадобятся. Особенно будет необходимо реле, чтобы прибор надлежащим образом интегрировался в комплексные средства безопасности (например, в систему «умного дома»). Тогда устройство будет надежно связано с регуляторами клапанов газовой системы, сиреной и вытяжкой.
Уровень защиты корпуса обозначается по евростандарту IP. Бытовые модели для жилых помещений, обычно имеют класс защищенности IP20, что говорит о качественном противостоянии влаге и пыли. Самые износостойкие модели имеют класс защиты IP67 – они успешно противостоят агрессивным химическим средам, могут быть полностью погружены в воду и т.п.
Нелишними ориентирами также станут следующие параметры:
- Количество видов определяемых вредных веществ;
- Способ отбора воздуха – он бывает автоматический, с применением компрессора или ручной (т.е. принудительный).
- Стационарное или портативное размещение – здесь все будет зависеть только от условий будущего применения.
В то же время, следует обратить внимание на максимальную суммарную загрузку аппарата – т.е. имеется ввиду время наработки на отказ (качество и долговечность датчиков, насосов, сигнализаторов и т.д.)
Отдельно необходимо поинтересоваться парооборотной системой и ее максимальной загрузкой.
Если выбирать аппарат для определения дымовых (отходящих) газов котлов со сжиганием топлива, то проще всего руководствоваться принципом – «чем дороже, тем лучше», ибо эта категория является самой распространенной и изготовители стараются делать ее максимально функциональной. Во всех других случаях, например, при выборе для промышленных целей, нужно отталкиваться от количества функций: большой прибор для контроля газов в помещении плавильного цеха вряд ли понадобится со всем своим большим набором функций в деревообрабатывающем цеху. Соответственно, переплачивать за развернутый функционал смысла не имеется.
Отдельно следует учесть немаловажный экономический фактор, а именно – цена ежегодного обслуживания. Она рассчитывается как совокупная стоимость периодических технических осмотров, замена расходных материалов, и текущая калибровка сенсоров.
В любом случае, перед покупкой в обязательном порядке, покупатель должен запросить у продавца сертификационную документацию:
- Сертификат или свидетельство на вид измерительного средства;
- Инструкция с описанием средства учета и контроля;
- Методика поверки;
- Способы выполнения измерений.
Какие бывают
Сейчас на рынке продаются разные сигнализаторы утечки газа, они делятся по принципу работы, по виду чувствительного элемента и по типу обнаруживаемого газа (угарный, углекислый и природный). По принципу работы означает, что есть проводные устройства, подключающиеся к сети на 220 вольт, а есть беспроводные приборы. Их функционирование зависит от аккумулятора, что весьма удобно, когда в доме отключено электричество.
Чувствительный элемент бывает трех типов: полупроводниковый, каталитический и инфракрасный. Самые недорогие – это с полупроводниковым элементом, их чаще всего и покупают обычные владельцы недвижимости. Каталитические анализаторы используются на крупных предприятиях в промышленности, их действие основывается на горении газа и разложение его на углекислый газ и воду. Инфракрасные устройства пропускают газ через свои лучи и с предельной точностью определяют лишнюю концентрацию.
Лучшие термокондуктометрические переносные
Наиболее распространённый тип приборов. Принцип действия основан на выявлении зависимости электрического сопротивления специальных проводников от концентрации газов. Количественный и качественный состав газовых смесей оказывает влияние на их теплопроводность. Газовая смесь поступает в ячейку цилиндрической формы, меняя температуру нагревательного прибора. Соответствующий сигнал поступает на дисплей прибора.

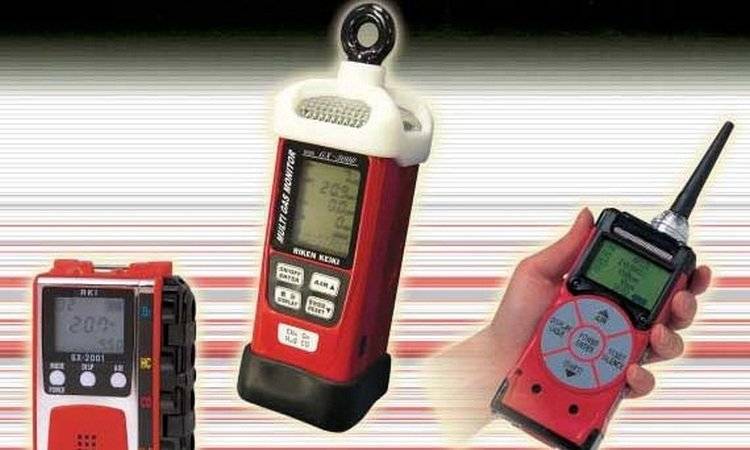

GX-2003
Страна производитель – Япония. Одна из самых совершенных моделей мультигазоанализаторов компании «Riken Keiki Co». В настоящее время портативный аппарат снят с серийного производства, но по-прежнему его можно встретить в продаже.
GX-2003 внесён в государственный реестр. Применяют его для непрерывного автоматического контроля содержания в рабочей зоне кислорода, горючих и токсичных газов.
Результаты замеров выдаются прибором практически моментально. Конструкция имеет встроенный микронасос и может оснащаться датчиками от 2 до 5 штук.
Сфера использования прибора: химические и нефтеперерабатывающие предприятия, угольные шахты. Устройство может работать в диапазоне температур от -20°C до +40°C и относительной влажности воздуха до 97%, при условии отсутствия конденсации.
Достоинства:
- большая точность измерений;
- стабильная работа;
- простота настройки;
- возможность самостоятельно устанавливать пороги сигнализации.
Главный недостаток:
отсутствие прибора в свободной продаже.
Отзыв
| Семён В. |
| Удобный и надёжный в работе прибор. Хорошая точность показаний. Никогда не подводит. |
М-02
Страна производитель – Россия. Модель внесена в госреестр, имеет общепромышленное назначение. Используется для оперативных измерений концентрации токсичных и взрывоопасных газов. Пороговые значения обозначаются световыми и звуковыми сигналами до 75 дБ.
Одновременно М-02 может анализировать до 4-х компонентов газовой смеси. Продолжительность работы в автономном режиме до 70 часов. Диапазон рабочей температуры от -40°C +60°C.
Достоинства:
- возможность корректировки режимов чувствительности;
- наличие функции памяти измерений за последние 48 часов;
- самодиагностика;
- небольшой вес и габаритные размеры;
- индикатор зарядки аккумулятора.
Недостатки:
не выявлены.
Отзыв
| Михаил Х. |
| Беру прибор с собой в шахту. Работает три года без поломок. |
Критерии выбора прибора для анализа загазованности
Выбор газоанализатора зависит от предполагаемой сферы применения
При покупке проверяется соответствие запросам по нормам РФ, корпоративным регламентам охвата замеров и степени сигнализации. Контролируется соответствие указанного в паспорте уровня защиты от взрыва, тому, что есть на месте применения.
Выбор проходит с учетом параметров:
- тип канала измерения;
- вид отбора пробы (внутренний, внешний, диффузионный);
- возможность работы автономно на аккумуляторах в мороз;
- дополнительные функции.
Учитывается число исследуемых компонентов, т. к. от их наличия зависит стоимость.
Как выбрать газоанализатор?
При выборе газоанализатора следует учитывать 4 фактора:
- Какие газы может отслеживать данный прибор?
От места установки прибора зависит его специфика. Так, например, в газовой отрасли стоят сразу три разновидности газоанализаторов, ориентированных на:
- пропан;
- метан;
- угарный газ.
В офисном помещении будет достаточно установить датчик, реагирующий на угарный газ.
- НКПР и ВКПР (верхний концентрированный предел распространения).
Для различных типов помещения устанавливаются свои значения допустимой загазованности, при нарушении которых идёт срабатывание сигнализатора, сопровождаемое светозвуковой индикацией.
Возможности анализа массовых и объёмных долей
Для производств очень важно, чтобы прибор смог точно определить качественно-количественное соотношение газов в воздухе даже из малого объёма/массы. Необходимо для этого оказать с помощью химического реагента воздействие на пробу воздуха и определить минимально определяемые концентрации (МОК), нормой считается от 0,01 до 0,1%
Если этот процент завышен – сработает сигнализация.
Способность брать пробу воздуха сразу из нескольких точек. В развитых отраслях, связанных с газом и/или химическими веществами, для того чтобы не устанавливать несколько газоанализаторов, используют один, но с несколькими пробоотборниками, которые устанавливают на разной высоте для анализа газов/паров различной плотности.
Виды газоанализаторов
Разновидность газоанализаторов по физическим признакам работы. На сегодняшний день, существует более 10 разновидностей газоанализаторов, которые делятся по физическим признакам осуществления анализа газовой среды.
Но, так таковой, универсальной конструкции не существует, по которой осуществляется замер состава примесей. Для одних подходит определенный физический принцип, а для других он будет неприемлем.
Кстати, прочтите эту статью тоже: Список месторождений нефти в России
Термокондуктометрический
Может реагировать на теплопроводность смесей. Он производит анализ, на сколько эффективно передаётся температура в газовой среде. Этот прибор подойдёт лишь в том случае, если теплопроводность у примесей и газов значительно отличается между собой.
Пневматический
Предназначен для определения вязкости смеси, которая присуще данному помещению. Они используются тоже на взрывоопасных объектах, так как не имеют электрического компонента. Нет искры, следовательно, не будет газ воспламеняться.
Магнитный
Он подходит для анализа кислорода. Эти приборы используются в тех механизмах, где газовая смесь подлежит сжиганию. Пример индикатора: лямбдазонт. Он находится в выхлопной системе автомобилей, который сейчас актуальны на современном авторынке. Предназначен для определения концентрации кислорода в соотношении выхода выхлопных газов. Служит также для определения на сколько хорошо прогрелось автомобильное топливо. Инфракрасный
Нужны для того чтобы облучать инфракрасными лучами газовую среду. У них есть встроенный взрывозащищенный корпус, так как используется там, где есть взрывоопасные вещества. Его используют для лабораторий и промышленности.
Ионизационный
Проверяет на наличие электропроводимости. Если есть в составе примеси, то электропроводимость отличается. Это фиксируется и отражается в процентах на табло. Он предназначен для газов, которые не воспламеняются.
Ультрафиолетовые
У них такой же принцип, как и у инфракрасных. Но есть отличие в том, что облучают ультрафиолетовыми лучами. Эти приборы могут анализировать интенсивность поглощение среды, с помощью лучей, которые на них направлены.
Люминесцентный
Необходим для того, чтобы определить какие у газов есть люминесцирующие свойства. Они зависят от концентрации этих примесей. Это редкий вид устройств, потому что это наиболее сложный вид. В практике, как правило, используют более простые технологии. Есть и другое оборудование, которые обладает другими физическими принципами. Оно наиболее затратное и требует сложное обслуживание. Оборудование, основанное на химических принципах заправляют определенными химическими реагентами. Они применяются, если есть наличие специфических газов, для которых другие способы не подходят.
Кстати, прочтите эту статью тоже: Себестоимость добычи нефти
Газоанализатор. Виды и работа. Применение и особенности
Газоанализатор – это измерительный прибор, предназначенный для определения концентрации определенных компонентов в газовых смесях. Он может работать в ручном или автоматическом режиме. Результат измерений выражается в процентном соотношении концентрации или просто сообщается о критическом превышении установленной нормы определенного вещества в воздухе или другой газовой среде. Устройство предназначено для измерения содержания отдельного компонента и не может реагировать на превышение концентрации другого.
Разновидности устройств по функциональным возможностям
Газоанализаторы разделяют на несколько видов в зависимости от их функционального предназначения. Они производятся в виде:
- Индикатора.
- Течеискателя.
- Сигнализатора.
Приборы индикаторного типа предназначены для кратковременного измерения с целью определения концентрации определенного компонента в газовой среде. Такие устройства зачастую представлены переносными портативными моделями.
Газоанализаторы в виде течеискателей также являются портативными. Они предназначены для поиска течи в газовых трубах. С помощью такого устройства можно точно определить поврежденный участок, через который осуществляется утечка в атмосферу. Прибор работает практически по принципу индикатора, но анализирует не общий объем газа в помещении, а охватывает ограниченное пространство вокруг чувствительного элемента. Прикладывая прибор к трубе, осуществляется сканирование газа вокруг ее стенок с целью выявления участка, где превышение концентрации будет максимальным.
Зачастую такие приборы оснащаются взрывозащищенным корпусом, что исключает образование искры способной воспламенить среду, если идет анализ повреждения труб с горючими газами. Течеискатели часто можно встретить у работников жилищных управляющих компаний, которые проверяют герметичность подключения колонок, плит и духовых шкафов к трубам. Это компактные и легкие приборы, позволяющие осуществлять анализ воздуха на наличие примесей природного газа за считанные секунды.
Устройство газоанализатора
Почти что все подобные устройства имеют в собственной конструкции три ключевых элемента – детектор (преобразователь), измерительную часть и источник питания. Касательно детектора, то его можно условно представить как сверхчувствительный модуль, способный определять наличие/отсутствие тех или иных паров в воздушной смеси, о чем подается соответствующий сигнал оператору. Данный сенсор может основываться на различных принципах работы, в зависимости от способа фиксации химического вещества. Саму же обработку сигнала производит модуль измерения. Благодаря ему бытовые квартирные газоанализаторы способны не только зарегистрировать факт наличия того или иного вещества, но и отразить его конкретную величину визуально (например, вывести числовое значение на дисплей). А если говорить о новейших моделях рассматриваемых устройств, то они могут разложить анализируемое вещество на составные части и отобразить каждую конкретную величину.
Для осуществления постоянной/автономной работы в конструкции приборов предусмотрены разные источники питания. Это могут быть и батареи формата АА и ААА, аккумуляторы, либо же питание может осуществлять от электрической сети. Таким образом, существуют как портативные, так и стационарные модели.
Газоанализаторы, основанные на физико-химическом и физическом методах
В зависимости от физики использованного процесса, приборы 2-ой группы подразделяются на:
- Хроматографические
- Термохимические
- Фотоколориметрические
- Электрохимические
Хроматографические газоанализаторы
Данный тип приборов предназначен для измерения состава смеси газов, твердых тел или жидкости. Принцип действия хроматографического анализатора заключается в индикации качественного и количественного состава разделенной газовой смеси.
Существует 3 метода хроматографического измерения:
- Вытеснительный
- Фронтальный
- Проявительный
Термохимические газоанализаторы
Термохимические анализаторы газа – это устройства, определяющие энергию выделяемого тепла при прохождении химической реакции в смеси газов.
Принцип работы
Основной принцип работы – процесс окисления компонентов газа с применением дополнительных катализаторов (марганцево-медный катализатор, мелкодисперсная платина).
Измерение возникающей температуры осуществляется с помощью терморезистора, который в зависимости от температуры, меняет свое сопротивление, тем самым изменяя проходящий ток.
Фотоколориметрические газоанализаторы
Фотоколориметрический анализатор газа – это прибор, использующий оптическую систему (излучатель-приемник), который при помощи уровня поглощенного светового потока веществом определяет его.
Существует 2 разновидности фотоколориметрических газоанализаторов:
- Жидкостный фотоколориметрический анализатор газа (реакция протекает в растворе, что позволяет с точностью до 5% определить компоненты смеси);
- Ленточный фотоколориметрический газоанализатор (используют для реакции твердые носители).
Электрохимические газоанализаторы
Данный тип приборов предназначен для определения токсических газов в помещениях или на рабочих зонах. Отличительной чертой данного устройства, является возможность применять его во взрывоопасных зонах. Он компактный, энергосберегающий и практически нечувствителен к механическим воздействиям.
Они способны определять следующие вещества:
- Аммиак NН3;
- Сероводород H2S;
- Угарный газ СО;
- Оксид серы SO2;
- Хлор Cl2;
- Объемные доли кислорода (О2).
По принципу действия они подразделяются на:
- Гальванические (реагируют на изменение электропроводности);
- Электро-кондуктометрические (реагируют на изменения тока или напряжения);
- Потенциометрические (измеряют отношение напряженности поля и активных ионов).
В основе работы электрохимических анализаторов газа лежит явление электрохимической компенсации, которое заключается в выделении специального реагента, который реагирует с определенным компонентом смеси.
Физические газоанализаторы
Данные устройства работают благодаря физическим процессам и подразделяются на следующие виды:
- Термокондуктометрические;
- Магнитные;
- Оптические;
- Денсиметрические.
Магнитные газоанализаторы
Предназначены для определения процента О2 в смеси газов.
Магнитные анализаторы газа подразделяются на 2 группы:
- Термомагнитные;
- Магнитомеханические.
Данные устройства измеряют силу, которая возникает в неоднородном магнитном поле и воздействует на ротор устройства, и позволяет измерять концентрации в диапазоне 10-2.
Термокондуктометрические газоанализаторы
Данные устройства позволяют определить состав газовой смеси при помощи такой физической величины, как теплопроводность. Принцип действия: при изменении качественного и количественного состава газовой смеси, изменяется теплопроводность и соответственно сопротивления в терморезисторах, в результате чего полученные данные анализируются, и по шаблону определяется состав определенных компонентов газа.
Оптические газоанализаторы
Устройства данной конструкции работают по принципу изменения оптических свойств газовой смеси (оптическая плотность, спектральное излечение, показатель преломления и т.д.).
Данные газоанализаторы могут определять как органические (метан СН4, ацетилен С2Н2, этан С2Н6, и т.д.) так и неорганические (хлор, аммиак, сероводород и т.д.) вещества.
Оптические газоанализаторы подразделяются на:
- Ультрафиолетовые;
- Инфракрасные;
- Спектрофотометрические;
- Интерферометрические.
Принцип действия: определенный газ поглощает инфракрасное излучение с определенной длинной волны, в зависимости от которой устройство ведет расчет.
