Газовый бойлер: накопительные, с закрытой камерой сгорания и другие варианты

Что делать, если возникла неисправность

Типичные поломки газовых бойлеров:

не загорается газовая горелка;
горелка включается, но через некоторое время выключается;
не работает основная горелка, но функционирует запальная;
гаснет пламя запальной горелки;
появился свист из форсунки горелки;
пропадает искра.

Причины неисправности иногда не связаны непосредственно с прибором. Наиболее часто встречающиеся:

отсутствует тяга в дымоходе;
разрядились элементы питания;
недостаточный напор воды;
засорились фильтры;
низкое давление газа.

Если неисправность не удается устранить самостоятельно, нужно позвонить в газовую службу и вызвать мастера.

Диагностика причин и устранение поломок

Большинство внутренних нарушений можно выявить уже при внешней диагностике, тестируя работу колонки. Внешние симптомы, свидетельствующие о нарушении работы лягушки, чаще всего указывают на непосредственного виновника. Лишь часть внешних проявлений может быть следствием разных причин, что выяснится после демонтажа водяного узла.

Проблема #1 — маленький напор горячей воды

Если напор в горячей воды меньше, чем холодной, причиной может быть засор сеточки фильтра. Устраняется очисткой, не требующей разборки лягушки, однако, чаще эта причина – не единственная, поэтому разобрать ВУ следует, хотя бы с целью профилактики.

Еще одна причина – засор канала штуцера Вентури. В этом случае разбирают редуктор, вывинчивают и прочищают штуцер.

Другие причины слабого напора воды в колонке мы рассмотрели в этой статье.

Проблема #2 — колонка не включается

Если колонка не включается при достаточном напоре воды, то возможен прорыв диафрагмы. Его устраняют, разобрав лягушку и заменив мембрану. Лучший вариант замены – на силиконовую. Нормальный – на «родную» (продаются отдельно или в ремкомплекте). Не лучший – замена на подходящую или изготовленную самостоятельно.

Еще одна причина – закисание штока. Устранение: редуктор разбирают, шток очищают от накипи, шлифуют и смазывают минеральным маслом, заменяют сальники.

Также среди возможных причин поломка тарелки. Без неё мембрана не способна сдвинуть шток. Устраняется заменой.

Проблема #3 — включение колонки с задержкой

Если при открытии крана горячей воды колонка включается со значительной задержкой, виной этому может быть неправильная регулировка шарикового клапана (регулировочный винт излишне вывернут). Для исправления винт вворачивают, сделав несколько оборотов.

Еще причины: засорение перепускного канала или заклинивание шарика-замедлителя. Нужен разбор лягушки. Засор устраняют чисткой канала тонкой палочкой из дерева и промывкой. Шарик можно извлечь, если вывинтить пробку и регулировочный винт.

Проблема #4 — колонка работает после закрытия крана

Если колонка после закрытия крана ещё некоторое время продолжает работать, а затем выключается, скорее всего причина кроется в неправильной регулировке плавности включения. Регулировочный винт нужно вывернуть, сделав несколько оборотов. Для регулировки плавности включения газа выкручивают пробку, затем с помощью отвёртки ввинчивают регулировочный винт на несколько оборотов для ускорения включения подачи газа, либо вывинчивают на несколько оборотов – для замедления.

Также причиной такой проблемы может быть залипание микровыключателя. От попадания протекающей воды его внутренние контакты деформируются и трескаются. Устройство заменяют новым. После замены микровыключателя колонку для тестирования включают на пару минут и выключают. Сама же течь – повод к демонтажу лягушки и ревизии сальников штока.

Еще одна причина – появление помехи свободному движению штока. Возможны два варианта: причина в конструкции газовой части или в неисправности водяного узла. В последнем случае шток может задерживаться образующейся накипью или не двигаться из-за поломки пружин. Редуктор разбирают, производят очистку и, при необходимости, – замену деталей.

Две последние неисправности (залипание штока и микровыключателя) могут привести к тяжким последствиям. Требуется немедленное устранение.

Проблема #5 — водонагревателя не набирает мощность

Не достигается полная мощность водонагревателя, а при этом голубое пламя горелки вялое и при работе гаснет. Наиболее вероятная причина – прохудилась мембрана. Устраняется заменой.

Проблема #6 — при розжиге не слышно щелчков

Если (при фитильном запале горелки) жиклер очищен, но пламя танцует излишне далеко от краев горелки, его языки больше 3-5 см, значит, прорвалась диафрагма. Требуется разобрать узел и заменить мембрану.

Проблема #8 — при включении воды шток бездействует

В некоторых моделях движение штока можно наблюдать визуально. Если шток при открытии крана горячей воды остается неподвижным или выдвигается не на всю длину, значит дело в прохудившейся мембране или в поломке тарелки, что выяснится при разборе лягушки.

Такую поломку устраняют заменой испорченной тарелки или мембраны. Перед разборкой узла желательно запастись новыми прокладками и сальниками.

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора. Они, по сути, отвечают за нормальную работу водонагревателя:

Они, по сути, отвечают за нормальную работу водонагревателя:

Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

Проточный или накопительный

Чтобы купить газовый водонагреватель для дачи или квартиры, следует учитывать десятки критериев и разновидностей. Встречаются 2 популярные категории:

Проточные.

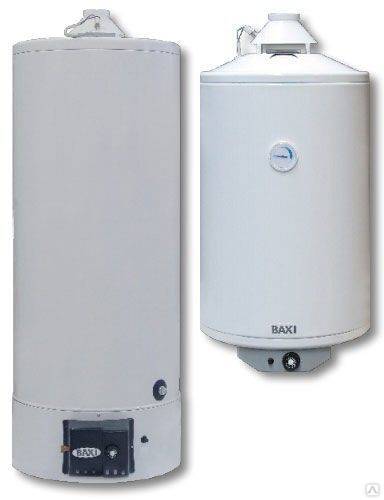

Накопительные.

Оптимальным решением для квартиры, в которой нет горячей воды, является проточный газовый водонагреватель. Его устанавливают на стену. Второе название этой модели – газовая колонка. Главное преимущество – простая конструкция и высокая надежность. Стоимость подобных изделий начинается с 5 000 рублей.

Накопительное оборудование отличается вместительным баком, который может вмещать в себя от 10 до 500 литров воды. От объема зависит область эксплуатации прибора. Встречаются небольшие модели, которые способны обеспечить беспрерывной подачей теплой воды умывальник или душ, а есть габаритные устройства, предназначенные для установки в загородный дом.

Основные виды и типы газовых колонок

Все газовые колонки, присутствующие на современном рынке, можно классифицировать на два вида, которые будут различны между собой в ряде параметров:

вид розжига;
вид горелки.

Особых различий в условиях как своей работы, так и эксплуатации такие колонки иметь не будут, но степень удобства использования, конечно, будет разной.

Классификация колонок по типу розжига в них

Существует три вида розжига колонок. Как же выбрать газовую колонку и какому типу отдать предпочтение?

Ручной розжиг. Применяется на старых моделях колонок, в современных же моделях эта технология уже практически не используется. Чтобы зажечь горелку при ручном типе розжига, к ней нужно поднести зажженную спичку и открыть кран подачи газа.

Пьезорозжиг. Эта система работает по тому же принципу, что и обыкновенная зажигалка: механическое усилие в данном случае создает искру. Чтобы зажечь такой водонагреватель, достаточно лишь нажать на кнопку, а пьезоэлемент даст искру и зажжет запальник. На передней панели такой колонки находится регулятор температуры, при помощи которого можно установить необходимый уровень нагрева. Спустя несколько секунд из крана уже потечет вода нужной температуры.

Электронный розжиг. Самая современная, но и самая дорогая технология. Колонки, оборудованные электронной системой, отличаются высокой надежностью и позволяют существенно экономить. Автоматика включает и отключает горелку при движениях краном, а значит, газ для работы запальника тратиться не будет. Для создания искры нужна всего пара пальчиковых батареек, но в наиболее современных колонках и вовсе можно обойтись без них – искру выдаст турбина, вырабатывающая ток под действием напора воды. Принцип работы этой технологии схож с принципом, по которому работает автомобильное зажигание. К счастью, одной пары батареек обычно хватает на целый год.

Классификация колонок по типу установленных в них горелок

Существует два типа горелок: с постоянной или переменной мощностью. Для работы горелки с постоянной мощностью нужно вручную регулировать температуру воды. Технология переменной же мощности позволяет автоматике подстраивать горелку под поток воды. В современных моделях проточных нагревателей используются модуляционные горелки, которые запрограммированы на выдачу единой температуры вне зависимости от того, с какой температурой вода подается на нагрев.

Водонагреватели “Оазис”

Газовые нагреватели “Оазис” выполнены итальянскими конструкторами на качественном оборудовании. Они изготавливаются в двух видах: электронные накопительные и проточные газовые.

Газовый водонагреватель “Оазис” имеет множество достоинств:

Кожух устройства выполнен из пластика высокого качества.
Внутренняя сторона бака имеет специальное антикоррозийное покрытие (магниевый анод).
Отличная теплоизоляция.
Специальный индикатор регулирует температуру воды.
Медный ТЭН мгновенно нагревает воду.
С помощью термостата регулируется температура воды (не перегревается). После перегрева газовое устройство автоматически выключается.
Механический способ управления.
Экономность.
Стильный дизайн.
Невысокая цена.

Как установить бездымоходную газовую колонку

Подключение выполняется только после получения разрешения Газ надзора. Для оформления потребуется сделать проект на газоснабжение, написать заявление.

Если помещение соответствует требованиям и выполнены технические условия выдается разрешение на турбо колонку. После получения официальных документов подключение выполняют в согласии с схемой проекта.

Правила размещения и подключения

В отечественных СНиП и СП нет правил, оговаривающих монтаж колонки с камерой сгорания закрытого типа. Присутствуют общие рекомендации и указания. По этой причине правила размещения и подключения такие же, как и в случае атмосферного водонагревателя.

Регламентирующие документы на установку газового оборудования в многоквартирном и частном доме: СНиП 42-01-2002 (СП 62.13330).

Чтобы правильно подключить турбо колонку, следуют нескольким указаниям:

площадь помещения, используемого под котельную не менее 8 м², высота потолков 2,2 м;
обязательно наличие форточки или открывающегося окна;
к газопроводу колонку подключают с помощью гофрированной металлической трубы, ставят отсекающий кран;
нельзя размещать водонагреватель в ванной или над котлом, или вешать на несущую стену здания;
обязательно наличие естественной приточно-вытяжной вентиляции.

Подробные требования для установки описаны в инструкции по эксплуатации, предоставляемой заводом изготовителем. В своде правил (СП) указывается на необходимость соблюдения этих рекомендаций. В инструкции по установке приводится подробная схема подключения.

Для установки турбированной газовой колонки нужно получить разрешение. Самостоятельное подключение приводит к штрафным санкциям и отключению газоснабжения.

Организация отвода продуктов сгорания

Отведение дымовых газов и забор воздуха осуществляются с помощью коаксиальной трубы. Правила организации отвода продуктов сгорания связаны с правильным выведением дымохода из помещения. Существуют общие требования:

длина коаксиальной трубы не должна превышать 3 м;
диаметр дымохода и выходное отверстие патрубка в колонке должны совпадать;
проход через стену делают больше, приблизительно на 1-1,5 см, зазор утепляют негорючей теплоизоляцией.

Коаксиальная газовая колонка устанавливается так, чтобы дымоход имел небольшой уклон в сторону улицы. При появлении конденсата во время работы зимой влага будет стекать на улицу и не повредит водонагревателю.

Источники

https://otivent.com/turbirovannaja-gazovaja-kolonka
http://ventilationpro.ru/tekhnika-dlya-doma/otopitelnye-pribory/rejjting-gazovykh-protochnykh-nagrevatelejj-s-zakrytojj-kamerojj-sgoraniya.html
https://AvtonomnoeTeplo.ru/vodonagrevateli/725-turbirovannaya-gazovaya-kolonka-s-zakrytoy-kameroy-sgoraniya.html
https://sovet-ingenera.com/gaz/equip/protochnye-gazovye-vodonagrevateli.html

Безопасность — важнейший параметр

За безопасность работы в водогрейках отвечает множество датчиков и контроллеров. И чем их будет больше,- тем лучше.

Узнайте наличие в определённом агрегате:

Контроля пламени, или ионизации (отключает подачу газа, если огонь тухнет).
Датчик горения – запасной вариант, если первый не сработает.
Контроль тяги дымохода.
Датчик температуры (защищает от перегрева).
Контроллер давления воды.
Контроль утечек и т.д.

В приборах не должно быть трубок и элементов внутренней конструкции из пластика.

Самодиагностика автоматики – это хорошо. Но поиск неисправности – это ещё не всё. Присмотрев конкретную модель, сделайте звонок в ближайший сервис или мастерскую и спросите, возьмутся ли они за ремонт вашей колонки, если что-то сломается.

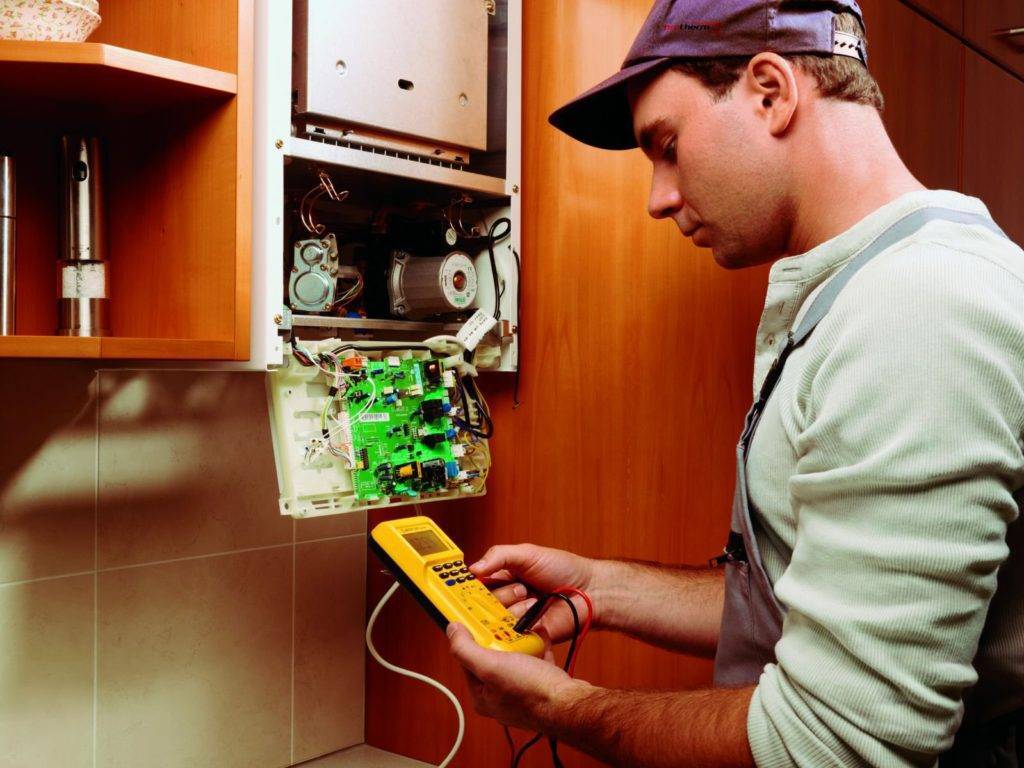

Использование услуг специалиста – необходимо

Только специалист гарантирует безопасность подключения

Газовое оборудование запрещается монтировать, подключать, запускать лицам, не имеющим соответствующего сертификата квалификации. Поэтому найм компании или специалиста – необходим. В список обязательных документов входит проект, разрешения от газовой службы, свидетельства контроля дымоходов.

Проще всего проходят работы по замене, к примеру, старой колонки или бойлера. Для операций в новом доме или организации дополнительных структур (подачи газа, трасс теплоносителя, обвязок оборудования) – получение всех разрешений займет много времени. Оформление документов и процедуры их согласования в контролирующих органах – также стоит поручить специалистам.

Типы бойлерных устройств

Различные типы газовых бойлеров для нагрева воды могут отличаться по следующим техническим характеристикам:

По типу газовой камеры бойлерного агрегата, которая может быть открытой или закрытой.
По используемому в нём механизму розжига, работающего либо от пьезоэлемента, либо от бытовой электросети 220 Вольт.
По способу монтажа самого устройства, которое может располагаться либо на полу, либо на стенном креплении (навесной вариант).

Рассмотрим каждую из этих разновидностей нагревательных агрегатов более подробно.

С открытым доступом

Газовый бойлер, в котором тяга формируется за счёт открытого доступа, имеет работающую по схожему принципу камеру сгорания. В процессе её функционирования необходимый для сжигания газового топлива кислород поступает непосредственно из окружения (из помещения, где располагается сам агрегат).

Образующиеся газообразные отходы выводятся через дымоход, проложенный по имеющимся в стенах отводным шахтам. Стоят агрегаты с открытой камерой сгорания намного дешевле других моделей, зато для обустройства надёжной и эффективной системы отвода потребуются существенные затраты.

Вот почему перед тем, как выбрать газовый водонагреватель того или иного типа – обязательно нужно принять во внимание способ формирования тяги в его камере

С закрытой рабочей камерой

Бойлер для горячей воды, работающий по принципу принудительной тяги – более предпочтительный вариант по сравнению с предыдущим. Его встроенная камера оборудуется мощным электронасосом, с помощью которого из неё принудительно удаляются газообразные отходы.

Этот фактор для владельцев частных домов, например, играет решающую роль при выборе той или иной модели.

С пьезоэлементом

Для запуска в работу газового бойлера прямого нагрева нет необходимости в использовании подсобных средств. Дело в том, что в каждом из таких изделий обязательно имеется пусковая кнопка, после нажатия которой оно начинает работать.

Устройства с пьезорозжигом некоторым покупателям кажутся устаревшими образцами, однако они до сих пор пользуются определённым спросом, что объясняется их сравнительно низкой стоимостью.

С электрическим поджигом

Отдельные пользователи хотели бы приобрести самую «продвинутую» модель газового нагревателя для воды, оснащённого электрическим поджигом, который срабатывает автоматически при открытии крана с холодной водой.

Одновременно с этим такая система надёжно срабатывает как от электрической сети, так и от аккумуляторной или простой батарейки стандартного типа.

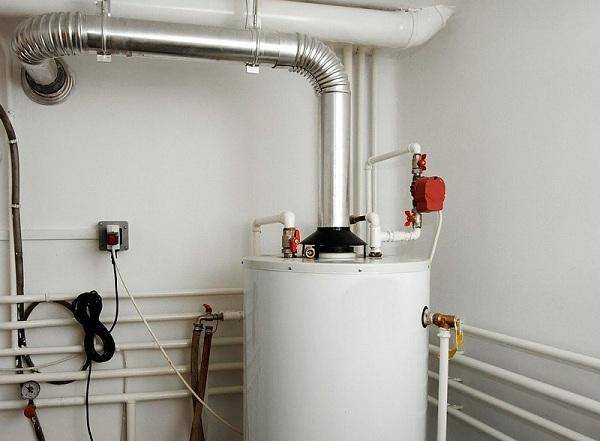

С установкой на пол

Напольный вариант установки газового водонагревателя применяется в тех случаях, когда выбранный агрегат имеет значительные размеры и массу. Перед покупкой массивного изделия необходимо заранее побеспокоиться о подготовке отдельной комнаты для его размещения.

Важно! При поиске подходящего помещения следует продумать вопрос подводки газовой магистрали. Как правило, бойлеры такого типа больше подходят для частных жилых строений, владельцы которых не имеют другой возможности круглогодично снабжать семью горячей водой. В большинстве городских квартир использование такого агрегата практически невозможно

В большинстве городских квартир использование такого агрегата практически невозможно

Как правило, бойлеры такого типа больше подходят для частных жилых строений, владельцы которых не имеют другой возможности круглогодично снабжать семью горячей водой. В большинстве городских квартир использование такого агрегата практически невозможно.

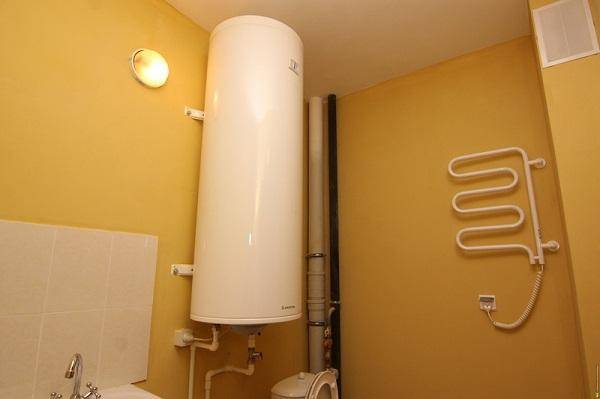

Размещение на стене

Навесные водонагреватели бойлерного типа, как правило, отличаются компактными размерами и могут размещаться прямо над унитазом.

Благодаря этому их без труда удаётся разместить в типовой коммунальной квартире, имеющей сравнительно небольшую площадь.

Как установить и подключить газовый бойлер

Монтаж конструкции

В отличие от электрических бойлеров, установку которых часто осуществляют своими руками, подключение нагревателя к газовой магистрали должен выполнять сертифицированный мастер. При этом для монтажа бойлера необходимо получить разрешение в ГорГазе. Если раньше подобное газовое оборудование не было установлено, процедура оформления разрешения займет больше времени.

Перед тем как устанавливать бойлер, нужно оформить перечень необходимых документов:

акт о состоянии дымохода;
техпаспорт прибора (или требуется указать его основные характеристики);
проект установки оборудования (если бойлер устанавливается на новом месте).

Затем должен прийти специалист из службы Горгаза, который осуществит врезку в газопровод, установит счетчик, смонтирует систему водопровода. Только потом можно самостоятельно устанавливать водонагреватель. Порядок работы при замене старого агрегата на новый заключается в следующем:

Демонтаж старого прибора.
Подключение к газовой трубе.
Подключение к водопроводной системе.
Монтаж дымохода (вытяжки).

Снимать старую колонку нужно аккуратно, перекрыв системы подачи газа и воды. Гайку с газового шланга откручивают с помощью разводного ключа. Затем отсоединяют шланг от газопровода, потом от колонки. Если шланг износился, необходимо купить новую гибкую гофрированную подводку из нержавеющей стали.

Новый бойлер устанавливают на имеющиеся кронштейны (если они имеют достаточную несущую способность и не повреждены) и подсоединяют в обратном порядке. Сначала к водопроводу с помощью труб ПВХ, затем — к газопроводу. Все соединения тщательно проверяют, гайки затягивают с умеренным усилием. Для уплотнения соединений используют лен, ФУМ ленту, нить, специальный герметик.

Стена, на которую устанавливается бойлер, должна быть выполнена из негорючих материалов, к тому же ее защищают теплоизоляционным покрытием. Расстояние между стеной и бойлером – не более 15 см.

Установив водонагреватель, его за счет гибкой гофры подсоединяют к трубе дымохода. К колонке или бойлеру газовая труба крепится с помощью фитинга и накидной гайки.

Вода должна сначала проходить через фильтр грубой очистки. Желательно использовать и магниевый фильтр, который предохраняет воду от накипи.

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции

Принцип работы

Чтобы понять принцип работы газовой колонки, нужно вначале рассмотреть, какой системой безопасности она оснащена. Когда агрегат пребывает в выключенном состоянии, электричества управляющий блок (16) не получает, так как цепь разорвана в микровыключателе (15). Пластина выключателя прижимается толкателем, и, пока это происходит, он находится в отключенном состоянии.

Электромагнитный клапан (19) также закрыт и перекрывает подачу газа от входного патрубка, поскольку на него не поступает питание. Но это не единственное место, перекрывающее газ — он еще перекрывается с помощью пружинного клапана, который располагается в газовом модуле (35). Нерабочее состояние клапана характеризуется прижатием прокладки тарелки к седлу, что обеспечивает полное перекрытие подачи горючей смеси к коллектору.

Водяная секция состоит из двухкамерного модуля (36), в просторечии называемого “лягушкой”, с эластичной мембраной из резины. С помощью специального канала камеры “лягушки” могут сообщаться. Когда подача воды отключена, давление в камерах выравнено, и мембрана находится в положении равновесия.

Принцип работы колонки газовой

Вода к теплообменнику подается через нижнюю часть камеры. Наверху установлен шток с тарелкой, изготовленной из пластика, которая прилегает к мембране. Шток выходит наружу через отверстие в середине, по направлению к блоку газа. Напротив данного штока, в газовом модуле, находится такой же, но соединенный с пружинным клапаном, к которому прикреплен толкатель, идущий от выключателя.

Что происходит при пуске воды

Как работает газовая колонка, если отрыть воду? При открывании на точке потребления (водозабора) крана с водой, происходит следующее.

При прохождении потока жидкости через “лягушку”, в ее камере создается разрежение. Резиновая мембрана под действием повышенного давления выгибается и выталкивает тарелку. Последняя передает толкающее движение на шток. Шток водяного модуля толкает расположенный напротив шток газового модуля (37).
Далее толкатель, имеющий связь со штоком, больше не держит пластину выключателя, и она отпускается. При этом выключатель замыкает цепь, и электропитание начинает поступать в электронный управляющий модуль из секции с батарейками.
Движение штока также заставляет отжаться пружину механического клапана, вследствие чего тарелка отходит от седла, и канал подачи газа к коллектору становится открытым.
Электромагнитный клапан, получив питание от батареек, открывается и не препятствует прохождению газа через пружинный клапан по направлению к коллектору.
Тем временем блок управления вырабатывает и направляет в свечу (23) электрический импульс для создания искрового разряда, способного разжечь пламя. При штатном срабатывании всех узлов — горелка загорается.

Процесс розжига контролируется датчиком ионизации (24). В случае, когда горелка не загорается в течение 6-7 секунд, то, чтобы избежать накопления высокой концентрации взрывоопасной смеси, электронный модуль, не получив импульса от датчика, перекроет подачу газа. При наличии горения, датчик сформирует импульс на отключение свечи зажигания. Если после начала работы водонагревателя пламя погаснет, то и импульс от датчика перестанет приходить в модуль управления, после чего он незамедлительно отреагирует на это перекрытием газа с помощью электромагнитного клапана.

Выполнение всех этих функций в газовой колонке Нева возможно только при соблюдении одного условия: цепь между двумя датчиками не должна быть разорвана, а именно — между температурным датчиком контроля воды на выходе (29) и датчиком тяги (32). Эти реле соединены последовательно, и их контакты находятся в замкнутом состоянии, когда датчики находятся в рабочем состоянии. Поэтому, чтобы на управляющий модуль поступало питание, оба датчика должны замыкать цепь.

Если в дымоотводном блоке образуется слабая тяга, то продукты сгорания, благодаря особой конструкции газоотводящего блока, не могут пройти по направлению к центральному каналу, и направляются в боковые полости. Поскольку слева располагается температурный датчик, он «обнаружит» внезапный подъем температуры, разорвав цепь подачи питания на управляющий модуль. Это приведет к остановке подачи горючей смеси и отключению горелок.

Конструкция и принцип работы газового бойлера

Проточные и накопительные газовые бойлеры

По принципу своего действия газовые водонагреватели делятся на два типа – проточные и накопительные. Проточные модели или газовые бойлеры прямого нагрева прогревают текущую воду за время, пока она находится в теплообменнике. Непосредственно перед ним располагается встроенный датчик потока, в нерабочем положении системы находящийся в отключенном состоянии.

При повороте крана с горячей водой этот сенсор посылает сигнал на управляющую схему, которая открывает подачу топлива и поджигает газовую горелку. Посредством другой управляющей схемы с датчиком организуется контроль температуры жидкости на выходе устройства. При наличии функции управления интенсивностью горения электронный узел регулирует подачу смеси в основную горелку, благодаря чему удается поддерживать заданный режим работы. При остановке потока воды или превышении температурой допустимого предела газовая горелка автоматически выключается.

Все агрегаты проточного типа отличаются компактными размерами и относительно низкой стоимостью.

К их характерным недостаткам относят:

невозможность поддержания стабильного режима по температуре водного носителя – это касается только недорогих моделей;
сравнительно низкую производительность, согласно паспорту не превышающую 15 литров в минуту.

В накопительном резервуаре всегда есть запас горячей воды

На объектах, где потребляются значительные объемы воды, производительности обычно не хватает. Для удовлетворения текущих запросов пользователей показатель выбирается хотя бы на треть выше.

Бойлеры состоят из таких основных частей:

несущий корпус с размещенными в нем рабочими узлами;
газовая горелка с запальником;
система трубок с циркулирующей по ним жидкостью;
емкость для проточной или накапливаемой воды;
теплообменник.

В состав водонагревателей также входит комплект автоматики с чувствительными датчиками, управляющими подачей на вводе в систему, а также работой газовой горелки (ее запальником).

Основные виды и конструкция газовых водонагревателей
