Характеристика моделей газовых котлов Протерм (Protherm)
Напольные котлы представлены моделями «Медведь» и «Гризли». Их характеризует высокая мощность от 11,2 до 41,2 кВт, КПД не менее 92%, расход газа до 3 куб/час и температурой нагрева воды до 90.
Устанавливают для обогрева частных домов в зонах с суровыми морозными зимами. Отличаются надежностью, высокой эффективностью, экономичностью, возможностью нагрева воды для бытовых нужд, безопасностью.
- Модель «Рысь» разработана для использования с водой повышенной жесткостью. Теплообменник изготовлен из алюминиево-кремниевого сплава, не имеет в своем устройстве тонких трубок, которые при загрязнении солями Са и Na блокируют и уменьшают скорость циркуляции воды.
- «Пантера» — наиболее востребованная на рынке модель газового оборудования. Благодаря теплообменнику из сверхпрочной нержавеющей стали, котел при маленьком размере обладает мощностью до 35 кВт, вода нагревается до заданной температуры в течение 2 секунд, современный дизайн позволяет легко вписать изделие в интерьер, а современная система контроля и программирования заданных параметров работы делает его экономичным и энергосберегающим. КПД работы достигает 93%, расход газа до 2,8 куб/час, оснащен циркуляционным встроенным насосом, трехходовым вентилем, автоматическим воздушным клапаном и функцией антизамерзания.
- Модель «Гепард» является бюджетным, доступным изделием. Ее мощность от 12 кВт до 23 кВт, КПД – 93%, бесшумность, небольшие размеры, современный дизайн, подсветка дисплея, потребление газа до 2,9 м3 в год.
- «Ягуар» предназначен для индивидуального отопления квартир, небольших домов, дач. Он совмещается с системой «теплый пол». Средняя мощность 11 кВт достигается потреблением 1,39 куб/час газа.
- «Леопард» представляет серию двухконтурных котлов с закрытой камерой сгорания и системой автоподжига. Мощность изделия от 8,9 кВт до 22 кВт. Горелка оснащена устройством, поддерживающим и регулирующем постоянную температуру воды в системе отопления.
Газовый котел серии Протерм «Тигр» отличается надежностью и экономичностью благодаря современной системе управления и возможностью подключения к системе «умный дом».
Особенности монтажа газового оборудования Protherm
Установка газовых котлов Протерм, как и монтаж любого отопительного оборудования, имеет свои особенности. В зависимости от вида котла потребителю придется учесть некоторые нюансы, которые влияют на безопасность эксплуатации и энергоэффективность техники.
Общие требования к установке котлов
При монтаже настенных газовых котлов Protherm необходимо соблюдать минимальное допустимое расстояние между котлом, потолком и полом. При навешивании котла до потолка должно оставаться не менее 50-ти см, до пола – 80 см.
Если стена, на которую осуществляется монтаж котла, изготовлена из горючих материалов, ее нужно дополнительно оснастить металлическим листом толщиной не менее 3 мм.
Предварительно стоит уделить внимание и проводке. Кабель, от которого будет запитан котел Протерм, должен быть протянут без изгибов и заломов
Учтите, проводка будет обеспечивать работу только газового оборудования, подключать к ней другую технику нельзя. Обеспечьте котел заземлением.
На схеме представлена схема стандартного заземления газового котла. Контур заземления можно обустроить собственными силами
После распаковки перед установкой промойте трубы, чтобы избавить все полости от пыли. Грязь может засорить систему котла Protherm, поэтому предварительное очищение обязательно.
Если выбор пал на тяжелую напольную модель, на месте монтажа рекомендуется сделать стяжку или уложить бетонные плиты
Важно, чтобы готовая платформа была выставлена строго по уровню. Больше технических норм и требований к установке напольных котлов мы привели в другой нашей статье
Если модель требует подключения к дымоходу, обязательно проверяйте тягу перед подсоединением к системе. Дополнительно стоит полностью проинспектировать проходимость дымохода, прочистить его шахту.
Газовые агрегаты производства словацкой компании различаются по типу монтажа и мощности:
- Настенные котлы обладают меньшей мощностью, но стоят ощутимо дешевле. При этом характеристики техники позволяют полноценно отопить частный дом.
- Напольные газовые котлы Protherm обладают большей производительностью, стоят дороже, при монтаже занимают ощутимо больше места. Перед установкой может понадобиться заливка отдельного фундамента. Поэтому модели менее популярны среди домохозяйств, однако все равно пользуются спросом среди владельцев больших по площади домов.
Ниже более подробно рассмотрены популярные серии и модели газовых котлов.
Линии настенных газовых котлов бренда
Благодаря привлекательной цене и относительной компактности настенные котлы пользуются большим спросом. Protherm выпускает несколько линий оборудования для создания эффективной отопительной системы в частном доме или квартире в многоэтажном здании.
В офисах официальных представителей можно ознакомиться с линейками продукции завода в комфортных условиях, посмотрев технические характеристики и получив, при необходимости, профессиональную консультацию
На отечественном рынке востребованы три линейки.
- Серия «Пантера» включает шесть производительных моделей мощностью 12-35 кВт с маркировкой KTV, KOV и KTO. Ряд KTV оборудован системой принудительного отвода продуктов сгорания, поэтому подходит для помещений без дымохода. Модели серии KOV подключаются к дымоходу с естественным отводом.
- Линейка котлов «Рысь» представлена тремя моделями мощностью 24 и 28 кВт с системой принудительного отвода продуктов сгорания.
- Двухконтурные котлы «Гепард» мощностью 23 кВт включают модели 23 MOV и 23 MTV. Модификации отличаются отводом продуктов сгорания: в 23 MOV он происходит естественно, в 23 MTV – принудительно.
Агрегат необходимо выбирать, отталкиваясь от его потенциальной производительности, отапливаемой площади, требований к монтажу.
Серии напольных газовых котлов Protherm
Изделия для напольного монтажа обладают серьезной мощностью, поэтому используются для отопления больших помещений с высоким уровнем теплопотерь.
Три популярные линии оборудования Протерм отлично справляются с поставленными задачами и обладают своими особенностями, которые следует учитывать при монтаже.
Особенности
Модель «Protherm Гепард 23 MTV (2015)» имеет следующие габаритные размеры — 410x740x310 мм (ШхВхГ), при этом масса составляет 33 кг. Монтаж производится на стену, что экономит место в помещении.
Принцип работы и основные параметры. Конвекционный тип устройства предполагает выработку тепла от сгорания газа, при этом работает котел на природном газе (метан, расход 2,9 куб. м/час) и сжиженном (пропан-бутановая смесь, расход 2,1 кг/час).
Чтобы получить заявленную мощность 24,6 кВт, давление природного газа должно быть на уровне 13-20 мбар, а допустимое давление сжиженного — 30 мбар, снижение этих параметров даст уменьшение тепловой мощности. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД установки, при таких значениях, находится на хорошем уровне и составляет 90%.
Нагрев воды, теплоносителя в трубах и теплый пол. Данный котел способен выдавать 11,4 л/мин горячей воды (t=30°C). Температура теплоносителя составляет 35-83°С, а в контуре горячего водоснабжения, соответственно 35-65°С. Удобно, что есть подключение теплого пола.
Первичный теплообменник. В случае «Protherm Гепард 23 MTV (2015)» применена медь, ее плюсы — хорошая теплоотдача, небольшой вес и компактность, а главное, это устойчивость к коррозии.
Циркуляционный насос необходим для прокачки теплоносителя (воды, антифриза) по контуру отопления, он является обязательной составляющей системы отопления закрытого типа, в нашем случае насос в комплекте.
Расширительный бак призван компенсировать расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Таким образом поддерживается постоянное давление в контуре.
Экономия топлива
Модуляция пламени горелки плавно изменяет интенсивность подачи топлива и, при необходимости, убавляет, прибавляет пламя, а это уменьшает расход газа.
Автоподжиг (Электророзжиг) позволяет «Protherm Гепард 23 MTV (2015)» производить запуск и гашение горелки, если это необходимо алгоритму, что экономит топливо.
| Расход газа | Значение |
|---|---|
| Природный | 2,9 куб. м/час |
| Сжиженный | 2,1 кг/час |
Управление и контроль
Газовый котел «Protherm Гепард 23 MTV (2015)» управляется электронным способом, оснащен дисплеем и имеет порт для подключения дополнительных устройств (обычно это программаторы, термостаты, комнатные пульты и пр.). Плюсом электронной системы является то, что она не требует постоянного присутствия человека и позволяет значительно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения (может выйти из строя при скачках).
Термометр и манометр. Термометр необходим для контроля за температурой теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или всей системы целиком.
Системы защиты
Газ-контроль — эта полезная функция горелки автоматически прекращает подачу газа, если пламя по каким-либо причинам гаснет.
Воздухоотводчик. Важный элемент группы безопасности, при повышении давления в отопительной системе воздухоотводчик автоматически сбрасывает лишний воздух, обычно работает вместе с предохранительным клапаном.
Предохранительный клапан «Protherm Гепард 23 MTV (2015)» стабилизирует давление воды в контуре, если достигнут небезопасный предел.
Защита от замерзания теплоносителя самостоятельно включает ненадолго горелку, когда температура воды падает до критической отметки и есть риск размораживания отопления. Стоит помнить, что для этого необходимо поступление электричества и газа.
Защита от перегрева теплоносителя отключает горелку, если температура воды достигла аномальных значений.
Защита от блокировки насоса активируется при длительном простое котельной установки, в этом случае насос включается на некоторое время и сам отключается. Это необходимо летом, когда контур отопления не востребован.
Подключение
- Размер для подключения патрубка газа — 3/4″.
- Раздельный дымоход — 80х80 мм.
- Диаметр коаксиального дымохода — 60/100 мм60/100 мм и 80/125 мм.
- Горячее водоснабжение — 1/2″.
- Для подключения контура отопления — 3/4″.
Для подключения электропитания необходима однофазная сеть (220 вольт) с чистой синусоидой и заземлением.
Автономная работа
Если применяется источник, то «Protherm Гепард 23 MTV (2015)» будет функционировать даже с отключенным электричеством (пример в таблице ниже). Это полезно, когда нужно зимой предотвратить размораживание, или просто сохранить тепло и горячее водоснабжение.
Некоторые неисправности и последующая настройка котла протерм гепард
Поскольку газовые котлы отопления – оборудование повышенной опасности, только несколько ошибок пользователь может исправить самостоятельно. Они описаны в инструкции к оборудованию. Самые распространенные ошибки в работе Protherm Gepard 23 MTV:
F20 – F23. Превышение предельной верхней границы температур теплоносителя или уменьшение объема рабочей жидкости из-за протечки. Причины этих неполадок одинаковы, устраняются они тождественно. Ошибки вызваны снижением скорости движения рабочей среды или течью. В этом случае нужно проверить состояние ОС во всем доме: целостность контура может быть нарушена в трубопроводе, агрегате, мембранном баке, радиаторах. Течь определить легко: разводы, пятна, лужи. Нужно восстановить герметичность контура, заполнить систему до нормальных показателей, которые отображаются на дисплее. Если эта ошибка появляется вновь, причины неисправности – другие. Для их выявления нужно вызвать специалиста.
В ролике содержится отзыв на котел Protherm Gepard 23 MTV
- F28. Появление этой ошибки говорит о том, что при запуске не получилось разжечь пламя в горелке. Причиной может быть засоры в форсунках и проблемы с подачей газа. Если при вторичном запуске снова появляется это сообщение, нужно вызвать специалистов.
- F29. Сообщение появляется во время работы газового агрегата. Появление этой ошибки говорит о том, что потухло пламя в горелке. Сначала нужно проверить подключение магистрального газа, оно может быть заблокировано клапан из-за нестабильного напряжения электросети. Если все в порядке, осмотреть форсунки и датчик ионизации на предмет загрязнений. Их очистка устранит ошибку. Также причиной сообщения может быть нарушение коммутации датчика к заземлению. Если при вторичном запуске снова появляется это сообщение, нужно вызвать специалистов, поскольку устранять неисправности платы управления, газовой арматуры и электродом имеют права и квалификации только они.
- F75. Информация о выходе из строя датчика давления, который не сумел обнаружить перепад. Эту неисправность могут устранить только мастера сервисного центра.
Обзор модельного ряда
«Пантера»
Настенный аппарат – компактный, не займет много места. До 2015 г. выпускали с 1 и 2-мя контурами, обычные и конденсационные, с открытой и закрытой топкой. В классической серии – модели по 25 и 30 кВт. Производительность – 14 л/мин. КПД – 93%. Обновленная серия выпускается в большем диапазоне мощностей – от 12 000 до 35 000 Вт. Производительность – почти 17 л/мин. Новая серия получила более мощную гидравлическую группу и усовершенствованную систему безопасности.
«Пантеры» — мощные и безопасные устройства, которые мало шумят и просты в управлении. Благодаря системе «Комфорт», отвечающей за скорость подогрева воды, пользование ГВС становится максимально удобным. Есть еще новинка, которая упрощает управление – коммуникационная шина «eBUS», вмонтированная в экран. Это оборудование среднего класса. Стоимость – 45-66 000 рублей. Сколько стоит та или иная модель, зависит от мощности. Серия относится к бюджетным версиям. «Пантеры» выпускаются в трех модификациях:
- 24 KOV – открытая топка.
- 24 KTV и 28 KTV – закрытая камера.
Характеристики Panther 25 KTV:
- Вес 37 кг.
- 24 600 Вт.
- КПД – 92,8%.
- Расход газа – 2,8 м куб/ч
- Отапливает площадь до 184 м².
«Гепард»
Серия представлена новыми и старыми модификациями. Раньше выпускали аппараты 11 000 и 23 000 Вт, нагревающие ГВС со скоростью 11 л/мин. У них высокий КПД – около 93%. Предлагаются атмосферные и турбированные версии стоимостью примерно 40 000 рублей.
Мощность новых «Гепардов» -12 000-23 000 Вт. Скорость нагрева воды в ГВС – 11,4 л/мин. Стоимость – до 42 000 рублей. Отличительная черта – меньше шумят, чем их предшественники. Повышенная надежность гидроблока, усиленная подсветка дисплея и быстрый нагрев воды – достаточно двух секунд, чтобы из крана потекла горячая вода. Двухконтурный «Гепард» — представитель среднего класса. Его минус – небольшая функциональность. От того и невысокая цена. Плюсы – бюджетность и компактность.
«Ягуар»
Недорогой двухконтурный аппарат. Навесной тип. Мощностной ряд – 11 000-24 000 Вт. Температура стабилизируется благодаря модулирующей горелке. Техника для частных домов и квартир. Совместимы с «теплыми полами». Стоимость – 33-36 000 рублей. Для примера – технические характеристики Ягуар 11 JTV:
- 29,5 кг.
- Расход газа 1,39 куб. м/час
- 10 500 – 12 000 Вт.
- Закрытый тип камеры.
- Автоподжиг.
- Производительность ГВС -10,7 л/мин.
«Рысь»
Производитель предлагает две модификации:
- Конвекционный. Два контура. 11,24, 27 кВт. Цена – 40 000 рублей.
- Конденсационный. Одноконтурный иди двухконтурный. 12-30 кВт. 61-64 000 рублей.
Отличительная черта «Рысь» — небольшие размеры. Для примера – параметры Рысь 24:
- Габариты (В/Ш/Г) — 700/410/280 мм.
- Вес – 30,5 кг.
- 24 000 Вт.
- Расширительная емкость – 7 л.
Конвекционные аппараты «Рысь» сняты с продаж, поэтому их редко встретишь в магазинах. Но можно купить аналоги конденсационного типа – их КПД выше примерно на 10 %.
«Медведь»
Серия объединяет сразу несколько линеек Protherm:
- Медведь PLO. Чугунный теплообменник. 17-49 кВт.
- Медведь KLZ/KLZ17 – 17-45 кВт. Накопительный бойлер на 90 л. Чугун.
- Медведь TLO – энергонезависимые аппараты. Напольный тип. 18-45 кВт. Теплообменник из чугуна. Можно подключить бойлер косвенного нагрева.
- Медведь KLOM/KLOM17 – мощность газовых котлов варьируется от 17 до 45 кВт. Чугун. Модулирующая горелка.
Стоимость 50-150 000 рублей. KLOM17 – новинка 2020 г. В них предусмотрена поддержка шины eBus – для обеспечения дистанционного управления. Характеристики модификации Медведь 30 Клом:
- 26 000 Вт.
- 92% КПД.
- Расход газа – 3 м куб/ч.
- 110 кг.
«Волк»
Без подключения к электросети. Открытая топка – продукты сгорания удаляются по обычному дымоходу. Простые и недорогие модели стоимостью 17-19 000 рублей. Технические параметры и особенности конструкции Волк 16 KSO:
- Напольный тип. Один контур.
- 46,5 кг.
- 16 000 Вт.
- 92,5%.
- Номинальное давление газа -13 мБар.
- Энергонезависимый.
«Леопард»
Модель Леопард 24 BTV. Два контура. Настенная установка. Закрытая топка. Горелка с модуляцией пламени. Имеется автоподжиг. Параметры:
- Теплопроизводительность (мин/макс) – 8 900/22 300 кВт.
- КПД – 90%.
- 33 кг.
- Максимальное давление 3 Бар.
- Габариты (Ш/Г/В) — 410/320 /740 мм.
«Бизон»
Универсальная серия. Могут работать на разном топливе – газе, мазуте, дизтопливе. Чугунные теплообменники. До 80 000 рублей.
Устройство и принцип работы котлов Протерм
Рассмотрим подробнее наиболее популярные модели производителя Protherm.
Протерм Гепард 23 МТВ (MTV)
Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.
Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.
Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

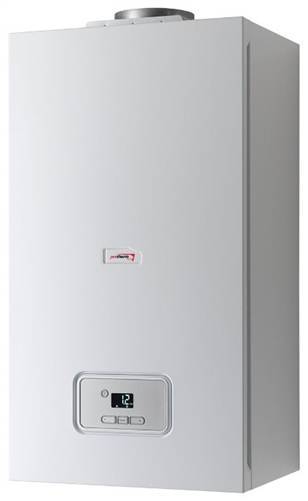

Котел Протерм Гепард 23 МТВ
Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.
Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.
Протерм Рысь
Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.

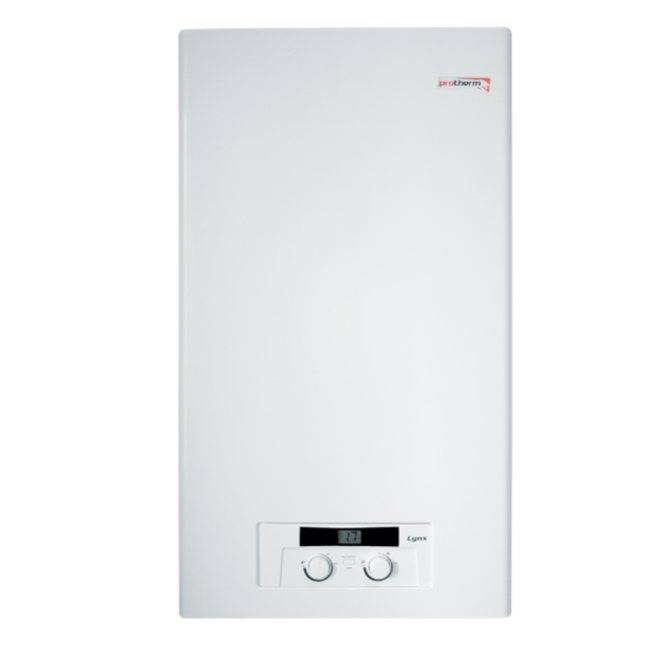

Котел Протерм Рысь
Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.
Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.
Протерм Скат
Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.
Котел Протерм Скат
Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.
Протерм Медведь 40 KLOM
Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.
Котел Протерм Медведь 40 KLOM
Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.
Протерм Пантера (Panthera)
Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.
Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.
Котел Протерм Пантера
Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.
Протерм Ягуар
Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.
Котел Протерм Ягуар
Газовый настенный котел Protherm Гепард [снят с производства]
Настенные газовые двухконтурные котлы «Protherm Гепард» мощностью 11 и 23 кВт предназначены для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике. Они используются в частном хозяйстве – устанавливаются в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.
Навесной котел «Гепард» выпускается в модификации с открытой и закрытой камерой сгорания.
Модели «MTV» с закрытой камерой сгорания оснащены коаксиальной системой отходящих газов и не требуют подключения к дымоходу, что позволяет устанавливать их в помещениях, где нет стационарного дымохода либо его устройство сильно затруднено или невозможно в силу различных причин.
Модели «MOV» с открытой камерой сгорания должны быть подключены к дымоходу с естественным отводом продуктов сгорания. Котлы оснащены предохранительным устройством контроля отвода отходящих газов.
Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. В режиме приготовления горячей воды управление мощностью аппарата производится по расходу нагреваемой воды, что позволяет поддерживать постоянную температуру горячей воды.
С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей отображает температуру, давление теплоносителя в системе отопления, индикацию неисправностей и необходимости проведения профилактического обслуживания оборудования, что позволяет постоянно контролировать весь процесс работы.
Котлы «Гепард» предназначены для использования в закрытых системах отопления с принудительной циркуляцией теплоносителя и приготовления ГВС. Поставляются предварительно настроенными на природный газ. Для работы на сжиженном газе необходим комплект перенастройки (поставляется отдельно).
Основные особенности и преимущества котлов «Гепард»:
- Мощность: 11 и 23 кВт
- Стальной пластинчатый теплообменник ГВС
- КПД: до 90,3 (модели «MOV») / до 93,2 % (модели «MTV»)
- Открытая (модели «MOV») / закрытая камера сгорания (модели «MTV»)
- Возможность работы на магистральном и сжиженном газе
- Автоматическая модуляция пламени горелки
- Независимое регулирование тепловых нагрузок контуров системы отопления и ГВС
- Приготовление горячей воды: 11,1 л/мин (при ∆t = 30 °C)
- Управление при помощи встроенного микропроцессора
- Автоматическая диагностика работы котла
- Жидкокристаллический дисплей
- Режимы управления «Зима-Лето», «Комфорт»
- Возможность работы с погодозависимой автоматикой
- Контроль наличия пламени
- Защита от замерзания и от перегрева
- Система антиблокировки циркуляционного насоса
- Контроль тяги в дымоходе
- Встроенный подпитывающий вентиль для заполнения системы отопления
- Встроенный циркуляционный насос с автоматическим воздухоотводчиком
- Компактные размеры
Protherm Гепард 23MTV
Двухконтурные котел с пластинчатым теплообменником 23 кВт / турбо / отопление и ГВС
Скажите свою цену
Нашли дешевле?
Цена: 37 252 руб.
Двухконтурные котел с пластинчатым теплообменником 23 кВт / турбо / отопление и ГВС
Сертификаты | Инструкция | Дымоходы |
Описание
Настенные газовые двухконтурные котлы мощностью 12 и 23 кВт для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике.
С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.
Модели 11 MTV и 23 MTV оснащены коаксиальной системой отходящих газов и не требуют подключения к дымоходу, что позволяет устанавливать их в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.
Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. Основной особенностью котла является быстрый нагрев воды, около 2 секунд.
Новый котел приобрел новый дисплей по сравнению с предыдущей моделью. Яркая подсветка позволяет видеть данные на экране теперь в светлом помещении в светлое время суток.
Надежность и долговечность котла обеспечивает гидравлический блок из прочного композитного материала улучшенный по сравнению с гидроблоком в модели предыдущего поколения. Медный теплообменник и горелка из хромоникелевой стали, пластинчатый вторичный теплообменник из нержавеющей стали очередной раз подчеркивают качество котла
Новый пневматический газовый клапан SIT работает тише по сравнению с газовым клапаном предыдущего поколения.
Технические характеристики
| Общая информация | ||||
| Артикул | 0010015235 | 0010015237 | 0010015236 | 0010015238 |
| Тип котла | ||||
| Газовый | Да | Да | Да | Да |
| Электрический | – | – | – | – |
| Одноконтурный | – | – | – | – |
| Двухконтурный | Да | Да | Да | Да |
| Настенный | Да | Да | Да | Да |
| Напольный | – | – | – | – |
| Технические характеристики | ||||
| Контур отопления | ||||
| Открытая | Да | – | Да | – |
| Закрытая | – | Да | – | Да |
| Полезная мощность, кВт | 9,1 – 12,0 | 8,0 – 11,9 | 9,0 – 23,0 | 9,0 – 24,6 |
| Потребляемая мощность, кВт | 10,5 – 13,6 | 9,4 – 13,1 | 10,5 – 25,7 | 10,5 – 27,1 |
| Номинальный ток, ~230В/А | – | – | – | – |
| Номинальный ток, ~360В/А | – | – | – | – |
| Максимальная сила тока, ~230В/А | – | – | – | – |
| Максимальная сила тока, ~360В/А | – | – | – | – |
| Рабочее давление, Атм | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 | 0,5 – 3,0 |
| Расширительный бак, л | 5 | 5 | 5 | 5 |
| Контур ГВС | ||||
| Накопительный бойлер | – | – | – | – |
| Расширительный бак, л | – | – | – | – |
| Теплообменник | Пластинчатый | Пластинчатый | Пластинчатый | Пластинчатый |
| Диапазон температуры ГВС, оС | 35 – 65 | 35 – 65 | 35 – 65 | 35 – 65 |
| Объем горячей воды, л/мин | 1,5 – 11,4 | 1,5 – 11,4 | 1,5 – 11,4 | 1,5 – 11,4 |
| Рабочее давление, Атм | 1,0 – 10,0 | 1,0 – 10,0 | 1,0 – 10,0 | 1,0 – 10,0 |
| Контур подачи газа | ||||
| Давление природного газа, мм.вод.ст. | 130-200 | 130-200 | 130-200 | 130-200 |
| Давление сжиженного газа, мм.вод.ст. | 300 | 300 | 300 | 300 |
| Расход природного газа, м3/час | 1,44 | 1,39 | 2,7 | 2,9 |
| Расход сжиженного газа, кг/час | 1,07 | 1,03 | 2,0 | 2,1 |
| Класс Nox | 3 | 3 | 3 | 3 |
| Управление | ||||
| Панель управления | ||||
| Светодиодная индикация | – | – | – | – |
| Жидкокристаллический дисплей | Да | Да | Да | Да |
| Индикация температуры | Да | Да | Да | Да |
| Индикация неисправностей | Да | Да | Да | Да |
| Терморегуляторы | ||||
| Exabasic | Да | Да | Да | Да |
| Exacontrol | Да | Да | Да | Да |
| Thermolink B | Да | Да | Да | Да |
| Thermolink P | Да | Да | Да | Да |
| Thermolink S | Да | Да | Да | Да |
| Система контроля | ||||
| Датчик тяги | Да | – | Да | – |
| Дифференциал дымохода | – | Да | – | Да |
| Контроль пламени | Да | Да | Да | Да |
| Предохранительный клапан | Да | Да | Да | Да |
| Датчик расхода воды | Да | Да | Да | Да |
| Тепловой предохранитель | Да | Да | Да | Да |
| Защита от замерзания | Да | Да | Да | Да |
| Антиблокировка трехходового клапана | Да | Да | Да | Да |
| Защита насоса от заклинивания | Да | Да | Да | Да |
| Электрическое подключение | ||||
| Напряжение / Частота, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 |
| Потребление, Вт | 92 | 136 | 92 | 156 |
| Класс защиты | IPX4D | IPX4D | IPX4D | IPX4D |
| Присоединительные диаметры | ||||
| Дымоход, мм | 136 | 60/100 | 155 | 60/100 |
| Газопровод | 3/4” | 3/4” | 3/4” | 3/4” |
| Контур ГВС / отопления | 1/2” / 3/4” | 1/2” / 3/4” | 1/2” / 3/4” | 1/2” / 3/4” |
| Габариты | ||||
| Высота, мм | 740 | 740 | 740 | 740 |
| Глубина, мм | 310 | 310 | 310 | 310 |
| Ширина, мм | 410 | 410 | 410 | 410 |
| Вес, кг | 31,0 | 34,0 | 31,0 | 34,0 |
Виды
Газовые котлы Protherm выпускаются в разных конструкционных и модельных вариантах и могут быть поделены на несколько групп, имеющих определенные признаки.
Например, по типу монтажа котлы бывают:
- Настенные (навесные).
- Напольные.
По количеству контуров:
- Одноконтурные (производят только нагрев теплоносителя для системы отопления).
- Двухконтурные (обеспечивают помещение горячей водой параллельно с подготовкой теплоносителя).
Кроме этого, они различаются по способу нагрева:
- Конвекционные. Передача тепла производится только в теплообменнике, нагреваемом в пламени газовой горелки.
- Конденсационные. Производится предварительный нагрев в конденсационной камере, где производится осажэдение водяного пара из выводимого дыма и отработанных газов.
По типу камеры сгорания:
- Атмосферная или открытая. Горение и вывод дыма происходят при помощи естественной тяги.
- Турбированная или закрытая. Для правильного протекания процесса используется вентилятор, подающий поток воздуха в горелку и обеспечивающий вывод дыма.
ОБРАТИТЕ ВНИМАНИЕ!
Такое обилие вариантов создает чрезвычайно богатый ассортимент, позволяющий выбрать подходящий образец для любых условий и потребностей.
Другие неисправности
Ошибка 00
Неисправность температурного датчика (отключение).
Выводы подключения котла Протерм Скат
Что нужно предпринять:
- Нужно переподключить его.
- Просмотрите его контакты, если нужно, зачистите.
- Проверьте его работоспособность, при необходимости замените.
Ошибка а6
Возникает из-за низкой температуры воздуха в помещении, где выполнен монтаж котла, попросту говоря, в котельной. Для ее устранения повысьте температуру путем установления в котельной радиатора.
Ошибка f04
Сигнализирует о неполадках с ионизацией. Выполните перезапуск устройства, и посмотрите, не закрыт ли газовый вентиль.
Инструкция по эксплуатации
Панель управления В комплекте с агрегатом поставляется пользовательская инструкция. Документ содержит основные правила эксплуатации котла:
- При появлении запаха гари в комнате нельзя включать свет, курить, использовать телефон. Устройство сразу выключается из сети, а котельная – проветривается.
- Рядом с прибором должно оставаться место для сервисного обслуживания. Зазор в 30 см нужен над и под конструкцией. 10 см остается сбоку и 60 см – возле передней части.
- При длительном отъезде перекрываются вентили на отопление, ГВС и газоподачу.
- Рекомендуемое давление теплоносителя – от 1 до 2 бар.
- Рядом с котлом нельзя хранить взрывчатые и огнеопасные вещества, лакокрасочную продукцию.
- Для выбора режима отопления нужно нажать MODE. Для перехода в «Лето» — эту же кнопку дважды, в «Отпуск» — трижды.
- Параметры температуры воды настраиваются при помощи клавиш «плюс» и «минус».
- Чтобы выставить температурный показатель теплотрассы, понадобится нажать MODE, а потом – «плюс» или «минус».
F.41 — «Залипшее» реле Протерм скат
- — данное сообщение появится в случае 5-кратной неспешной попытки котла «разлепить» реле В подобных случаях на панели управления котлом начнет мигать светодиод . Котел будет стремиться разлепить реле, а в случае неудачи на дисплее появится сообщение об ошибке F41. Котел будет работать на минимальный нагрев. После отключения и повторного включения котел начнет работать в рабочем режиме, но на дисплее будет продолжать мигать светодиод . Обратитесь в специализированную сервисную организацию. — сообщение исчезнет после повторного включения и выключения котла
— наличие проблемы с «залипшим» реле после повторного включения котла продолжает сигнализировать мигание светодиода HDO
— сообщение исчезнет после обновления заводской настройки котла, уложенной в памяти EEPROM (код d.96)
— изображение ошибки устраняется путем выключения и повторного
включения котла
— при повторном включении котел сигнализирует о залипания реле
миганием светодиода HDO
Проверка:
- При отмене команды на нагрев отопительной воды – при окончании цикла нагрева ОВ (размыкание цепи RT) или ГХВ (температура воды в накопительном баке достигла установленного значения).
При активации „программируемого ограничителя температуры“, т.е. в случае превышения заданной температуры на 5 °C. Примечание: Данная функция активируется в случаях нахождения котла в „standby“ режиме (т.е. отсутствие каких-либо команд). Функция запускается при активации детектора. Если котел работает с перемычкой и наружным датчиком температуры без нагрева ГХВ, то подобная проблема с реле может остаться без внимания вплоть до момента превышения температуры воды в системе, рассчитанной блоком эквитермического регулирования, на 5 °C. Проверка залипания реле не зависит от режима работы котла. Она связана с текущим состоянием функции отопления. В то время, когда последняя отключена, и происходит проверка состояния реле. В подобном состоянии котел находится всякий раз, когда нагревательные элементы прекращают свою работу, т.е.: 1. после отмены команд на нагрев отопительной воды и подготовки ГХВ, активацию системы противоморозной защиты — отопление. 2. при активации программируемого ограничителя температуры — setpoint + 5 °C Примечание: В случае срабатывания детектора (например, в случае случайного замыкания контакта реле) функция активируется (т.е. подобно тому, как описано в пункте 1). Кроме того, функция активируется и в случаях: ГХВ: могут настать случаи 1 и 2 ОВ: комнатный терморегулятор — 1 и 2 ОВ: перемычка + наружный датчик температуры
