ТОП-5 лучших производителей теплого кабеля
Ведущими производителями нагревательных кабелей являются:
- Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
- Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
- Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
- Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
- Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.
Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.
Обзор греющего кабеля и тест, не пропустите видео:
Как греющий кабель подключить к сети:
Как подключить к сети и выполнить проверку
Подключение греющего кабеля делают к сети с напряжением 220 Вольт. Это делают с применением холодного кабеля. Он состоит из 3 многожильных проводов и вилки. Перед тем как подключить саморегулирующий нагревательный кабель, его необходимо уложить и тщательно зафиксировать. Процесс подключения:
- Чтобы оголить оплетку, с кончика провода удаляют 70 мм внешней изоляции.
- Оплетку разматывают и скручивают жгутом, затем загибают в сторону.
- Для оголения провода снимают 30 мм внутренней изоляции.
- Чтобы найти жилы, греющую полупроводниковую матрицу немного подрезают, нагревают и снимают. Для нагрева можно использовать фен.
- На конце нагревательного провода и жгута фиксируют гильзы. Их обжимают. Каждый провод изолируют и закрепляют с помощью нагрева.
- Чтобы замкнуть кончик внутренней изоляции, надевают термоусадку. Ее зажимают плоскогубцами после того, как она нагреется и даст усадку. Чтобы разделить провода, ее прижимают посередине.
- Большую термоусадку надевают на шнур питания. Термоусадку маленького размера натягивают на каждый провод по отдельности.
- В обжимные гильзы вставляют кончики проводов питающего кабеля и обжимают. На оголенный провод с гильзой надевают термоусадку и нагревают.
- Заземление делают по такому же принципу и соединяют с оплеткой.
- Предварительно надетую на провод большую гильзу термоусадки продвигают на соединительный участок и фиксируют.
Watch this video on YouTube
С помощью измерения омического сопротивления проверяют резистивный кабель на работоспособность. Итоговое измерение должно совпадать с паспортными данными. Допускается небольшая погрешность. Подключение нагревательного кабеля саморегулирующегося проверяют, подключив его к сети. Если подключение было сделано правильно, то он начнет греть. Еще один способ проверки — измерением тока. Его показатели должны соответствовать техническим характеристикам этой модели.
Как выбрать греющий кабель для обогрева крыши и водостоков?
Как выполнить монтаж СИП кабеля от столба к дому
Как выполнить прокладку силового электрического кабеля в земле
Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре
Как рассчитать необходимое сечение провода по мощности нагрузки?
В чём отличие кабеля от провода и что выбрать
Конструкция
Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:
- Проводник из металла
- Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
- внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
- Все проводники покрыты экраном из медной сетки.
- Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.
Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.
Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.
Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.
Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.
Греющий кабель для установки внутри трубы имеет следующие преимущества:
- Надежная работа
- Высокая безопасность.
- Нагревательный кабель можно использовать как в помещении, так и на улице
- Простота установки и эксплуатации.
- Возможность экономии энергии за счет автоматизации
Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.
Способы крепления проводника
Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.
По трубе
На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.
Вдоль трубопровода
Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.
Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:
Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:
Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:
Спиралью
В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:
В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.
Отдельные узлы
На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:
Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:
Как провести гибкий обогреватель своими руками
Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии
Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:
Изнутри
Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:
- Уменьшается просвет трубы (внутренний диаметр для подачи воды).
- Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
- Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
- Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.
В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).
Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

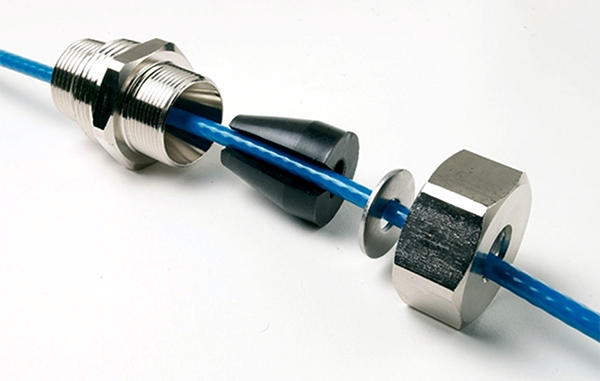

- Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
- В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
- Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
- Сальниковый узел закручивается, герметизируется и обжимается.
Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.
Как установить и подключить резистивный провод своими руками
Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

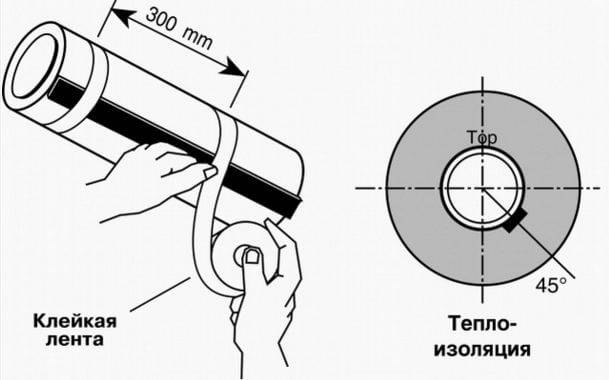

Линейное крепление нагревательного элемента осуществляется в такой последовательности:
- Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
- Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
- Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
- Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
- По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.
Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.
Спиральный способ установки греющего кабеля.
Работа выполняется в таком порядке:
- пластиковую трубу обматывают по всей длине металлизированным скотчем;
- спиралью наматывают электрокабель;
- закрепляют клейкой лентой на всем протяжении;
- хомутами фиксируют термодатчик и его провода;
- устанавливают утеплитель, закрепляют стяжками.
Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.
Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.
Теплоизоляция греющих кабелей
Вне зависимости от типа кабеля, необходимо произвести утепление. Теплоизоляция монтируется поверх нагревательной системы и водопроводной трубы. Если водопровод вместе с греющим кабелем не поместить в герметичный «кокон», обогрев пойдет во все стороны, то есть большей частью в воздух.
Толщину теплоизоляционного слоя выбирают в зависимости от внешних факторов. Предположим, для монтажа в грунт достаточно и 20-30-миллиметрового слоя, тогда как для надземного исполнения потребуется утеплитель не менее 50 мм в толщину
В качестве надежных и эффективных утеплителей выступают пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, однако также нуждаются в защите.
По этой причине часто используют конструкцию «труба в трубе», когда водопроводные трубы, расположенные в грунте или на воздухе, вместе с утеплителем помещают внутрь еще одной трубы большего диаметра.
Как работает саморегулирующийся кабель
Конструкция кабеля проста. В кабеле присутствуют два проводника, обычно медных, и резистор переменного сопротивления. Резистор представляет собой полимерную емкость, заполненную угольной пылью.
Кабель питается от электрической сети с напряжением 220 вольт.
В момент включения кабеля сопротивление резистора минимально. Провода начинают медленно разогреваться. Под действием тепла угольная пыль расширяется и занимает весь объем резистора. Сопротивление увеличивается. Когда оно достигнет максимума, то есть пыль заполняет весь объем емкости, подача электроэнергии на кабель прекращается полностью или почти полностью. Проводники начинают остывать. Соответственно, угольная пыль, остывая, сжимается. Сопротивление уменьшается, нагрузка на кабель увеличивается. Провода снова начинают разогреваться. Цикл начинается сначала. Таким образом и происходит саморегулирование кабеля.
При проектировании кабеля нужно учитывать, что скорость его разогрева зависит от температуры воздуха. Чем выше температура, тем он быстрее прогреется. И наоборот, чем ниже она, тем медленнее идет поступление тепла. Кабель будет прогреваться медленнее, и больше мощности потребуется на его разогрев. А это значит, что он будет выделять меньше тепла. Надо учитывать, что сам кабель прогревается неравномерно – одни участки больше, другие меньше. Саморегулирование, кстати говоря, и выравнивает прогрев кабеля по всей длине.
Монтируя кабель, нужно помнить, что устанавливается он только по плоской стороне, радиус его изгиба должен быть больше 25 миллиметров, а также кабель можно укорачивать или удлинять. Схема включения в электросеть позволяет сделать это без ущерба для выделяемого кабелем тепла.
Если водопровод установлен на улице, то без греющего кабеля не обойтись. Но, к сожалению, он недолговечен. Для того чтобы продлить срок службы кабеля в том случае, когда он уложен неглубоко, его прокладывают внутри трубы.
Можно включать его и вручную, не пользуясь термодатчиками. Даже в этом случае экономия электроэнергии будет значительной. Но возникает сложность следующего характера – трудно определить, когда нужно включать обогрев труб.
Самый простой способ, как это сделать, заключается в следующем: при наступлении морозов замеряют температуру воды и самой трубы. При близких показателях температур включать обогрев не нужно.
Проверка термодатчика
Система теплого пола не всегда передает необходимый уровень температуры основанию пола. Но на регуляторе указана совершенно иная температура. Основной причиной тут можно назвать слабый контакт всех проводов системы. В определенных ситуациях просто они плохо завинчены. Для устранения неисправности достаточно будет их подтянуть до необходимого уровня.
Проверить следует и сам термодатчик. Достаточно проверить все остальные компоненты теплого пола, чтобы убедиться в его неисправности. Устранение причины – полная замена механизма. Его стоимость незначительная, а проведение ремонта – более затратное.
Если термодатчик будет установлен не по правилам, то будет производиться раннее его срабатывание и отключение питания на более низких температурах. Ложное срабатывание в основном производит при очень близком расположении его к нагревательному кабелю. Разность температур может составлять до 2-3 градусов.
Чтобы проверить термодатчик на работоспособность, достаточно его прозвонить мультиметром. Сопротивление должно полностью соответствовать паспортным данным. Очень просто будет достать датчик из бетонной стяжки, если он установлен по правилам и дополнительно помещен в гофру. Дополнительно можно установить воздушный датчик температуры, если первоначальный проблематично вытянуть из-под пола. Воздушный датчик будет работать согласно температурным показателям не под полом, а воздуха в помещении.
Преимущества нагревательного кабеля
Внутритрубный электрический кабель представлен изделием, регулирующем сопротивление в тех показателях, которые необходимы для поддержания температуры. Конструкция использует свойство проводника из металла – проводит нагрев при прохождении через него электрического тока. Большее сопротивление подразумевает больший нагрев.
Для того, чтобы эксплуатировать кабель в воде, он должен обладать самой высокой степенью защищенности. Первая эксплуатация изделия должна быть проведена при внутритрубной температуре + 5*С. С понижением температуры сопротивление проводника должно увеличиваться, чтобы поддерживать в водной трубе необходимую температуру.
К достоинствам нагревательного кабеля относят такие преимущества:
- Надежность. Заключается в постоянной поддержке заданной температуры и предотвращение промерзания водной системы в холодное время года.
- Безопасность. Ее уровень всегда высокий, благодаря конструкции изделия и температурного регулятора, особенно в трубе с водой для питья.
- Возможность использования во внутренних и внешних трубных системах, без перегрева.
- Удобство и простота в использовании. Кабель просто крепится на трубах, затем вилку втыкают в розетку, и конструкция работает.
- Экономичность. Электрическая энергия расходуется незначительно, благодаря автоматическому температурному регулятору. Присутствует самостоятельная регуляция мощностей.
- Универсальность. Возможность эксплуатации системы в земле, в постройке и на воздухе. Кабель устанавливают в трубу или на ее поверхность.
Применяют наружный саморегулирующийся кабель без оплетки, обогревающий пластиковые трубы, а также внутренний, выдерживающий высокое давление в самой трубе и сопровождающийся заземляющим экраном. Таким образом, потребитель может сам выбрать – использовать ему наружный кабель или внутренний. И первый, и второй типы изделий защищают трубы от обледенения и поддерживают в них нужный температурный режим, и особенно предназначены для плохо изолированных трубопроводов промышленных предприятий и жилых домов.
Мощность кабеля зависит от размеров трубы, толщины изоляционных материалов и температурного режима снаружи трубы и внутри нее.
ВАЖНО! На случай отключений электрической сети, на больших направлениях магистралей водных труб желательно применять запасные источники электрической энергии.
Монтаж на трубе с вентилем
А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?
Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.
В крепежных точках хомуты придется временно убрать.
При этом сам провод должен проходить через нижнюю точку крепления хомута.
А что делать с краном?
Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.
Поэтому должен быть сделан запас в виде петли.
После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.
Поверх всего натягивается теплоизоляция.
Какие типы существуют
Даже в пределах своего класса различные модели греющего кабеля внутри трубы имеют небольшие, но важные различия.
Обычно мы спрашиваем диаметр трубы, длину обогреваемого участка, т.е. сколько нагревательного кабеля вы собираетесь проложить внутри трубы. Есть ли изгибы, нет ли незапланированных изгибов и прямых изгибов на 90°. Если да, то на каком расстоянии от впускного отверстия. В каком режиме должна работать система и каковы условия.
Саморегулирующиеся нагревательные кабели различаются по мощности и диаметру, даже если разница составляет 1,5 мм. Есть различия по жесткости, и внешнему изоляционному материалу: пищевой или бытовой.
Например, если у вас классический стандартный бытовой водопровод, то достаточно приобрести греющий кабель небольшой мощности. Даже минимальной мощности и экономичного саморегулирующегося кабеля будет достаточно, чтобы растопить окружающий лед, а напор воды очень быстро смоет его.
Более высокую мощность стоит учитывать, если у вас водопроводная труба большого диаметра, например, диаметром 40 и выше, это имеет смысл. Если вам нужен нагревательный кабель в канализации 110 и выше — необходима ещё, более высокая мощность.
Если у вас водопроводная труба небольшого диаметра — следует искать греющий кабель с минимальным сечением, чтобы он не занимал внутренний диаметр трубы.
Если есть повороты, более мягкий кабель имеет гораздо больше шансов их преодолеть. Для длинных дистанций, от 15 м , жесткости обычно достаточно.
Основные маркировки
10SeDs2-CF -самый экономичный и самый продаваемый нагревательный кабель для помещений
SRF10-2CT самый дешевый отечественный, внутренний нагревательный кабель
15SeDs2-CF -мощный, пищевой, химически стойкий, подходит для труб большого диаметра
До 2013 года сертификация была обязательной для нагревательных кабелей, используемых в пищевых продуктах. Сертификации подлежали только греющие кабели с фторполимерной изоляцией. С тех пор эта сертификация была прекращена.
В настоящее время на рынке представлены модели греющих кабелей внутри трубы с фторполимерной изоляцией (с пищевым покрытием), которые легко пройдут эту сертификацию, и модели из обычного термопластика, полиолефина, которые ее не пройдут.
Маркировка
Несмотря на отзыв сертификата, рекомендуется использовать греющие кабели с фторполимерным покрытием (для пищевого применения) для обогрева пищевых труб и греющие кабели с термопластичным покрытием для бытового применения (например, для труб водоснабжения бани).
Как выбрать подходящий саморегулирующий провод
Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:
- Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
- Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
- Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.
Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.
Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.
Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.
При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:
- Технического назначения – он применяется для обогрева водопроводных труб снаружи;
- С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.
Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения. Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.
