Греющий кабель как теплый пол: преимущества и недостатки греющего кабеля для теплого пола

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка.

По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Теплый пол нагревательные маты

Если провести аналогию между матами и кабелем, то первый вариант нуждается в минимальной толщине над собой. В большинстве случаев они могут быть установлены в слой плиточного клея. Маты представляют собой специальный резистивный кабель, который укладывается на полипропиленовую сетку.

При установке теплопотери в плиту перекрытия будут понижены за счет того, что они ставятся близко к покрытию пола. Такая особенность имеет и негативную сторону. Пол будет быстро прогреваться, но тем временем и быстро остывать, чего не происходит при выборе кабеля.

В отличие от теплого пола специализированного кабеля маты не нуждаются в сложном монтаже ввиду отсутствия требований в устройстве цементно-песчаной стяжки и теплоизоляции.

После установки уровень пола будет поднят на 1-2 сантиметра. Так как кабель уже закреплен на сетке, нет никакой необходимости в проведении расчетов шагов укладки. Все, что потребуется, так это определиться с площадью и выбрать наиболее оптимальный комплект.

Этот теплый пол не подходит для полноценного отопления коттеджей либо больших помещений. Оптимально их использовать при создании дополнительного обогрева полов и подведения их к более комфортной температуре.

Некоторые заблуждения о теплом поле

Самое частое из заблуждений – многие думают, что действие теплого пола будет ощущаться через 10-15
минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно
прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40
градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте:
для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом,
теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью “прогрева”, возникает немало мифов об энергопотреблении. На самом деле
энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно
умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь
около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на
24 часа: 0,44*24=10,56 – десять с половиной киловатт/часов потребит данный пол при непрерывной работе
одни сутки.

Стоит добавить, что в продаже имеются “умные” термостаты, которые умеют включать теплый пол за
несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

Расчет нужной длинны кабеля

Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п.
и заданной мощности 200Вт/м2 на 1м2 потребуется 10 м кабеля. Чем больше мощность, тем быстрее будет прогреваться
холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см.
тех паспорт изделия).

При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом
изделия! В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д.
Обязательно требуйте его у продавца.

Вот несколько, для ознакомления:Deviflex DTIP-10 – Двухжильный резистивный греющий кабель 10Вт/м.Теплолюкс ТЛОЭ – Одножильный резистивный кабель 14-21Вт/м.Теплолюкс ТЛБЭ – Двухжильный резистивный кабель 15-20Вт/м.

Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты
отличаются лишь простотой монтажа, других отличий нет.

Конфигурации расположения кабеля

Уже отмечалось, что кабель позволяет выполнять укладку по любым схемам, но к нестандартным конфигурациям стоит прибегать лишь в крайних случаях. Для оптимального распределения тепла по умолчанию рекомендуется использовать одну из двух моделей укладки – спиральную или параллельную. При спиральной укладке контуры фиксируются изначально параллельно, однако в центре помещения дистанция между ними сокращается, и концы подводятся к источнику тока. Параллельная укладка кабеля теплого пола выполняется с соблюдением равной дистанции между контурами на протяжении всей длины. Однако по границам размещения провода все же придется выполнять изгибы, а затем вновь возвращаться к основной выдержке шага.

Что представляет собой нагревательный кабель?

В основу греющего кабеля заложена металлическая жила, по которой проходит ток, тем самым обеспечивая обогрев помещения. Он выступает основным источником теплового излучения, однако эффективность работы системы во многом будет зависеть от слоев верхней кладки. То есть насколько материал пола будет способен аккумулировать и распространять тепло. Кабель также имеет изоляционное покрытие, экранирующую оплетку и в некоторых случаях полимерную защиту. Поскольку кабельный проводник отличается высоким электрическим сопротивлением, основной объем затрачиваемой на его работу энергии будет уходить целенаправленно на обогрев. Стандартный нагревательный кабель для теплого пола может располагать мощностным потенциалом от 17 до 25 Вт в расчете на 100 см. К преимуществам греющих проводников можно отнести возможность организации сложных линий укладки. Например, если стоит задача обустройства теплым полом санузла, то в схеме можно предусмотреть точки обхода умывальника, унитаза, стиральной машины и т.д. Впрочем, существуют и устоявшиеся схемы расположения кабелей, которые будут рассмотрены отдельно.

Одно- или двужильный?

Проводник может иметь одну или две жилы. Первый вариант отличается низкой стоимостью, но, как ни странно, укладка такого кабеля доставляет больше трудностей. Связано это с тем, что одножильный провод имеет так называемые холодные контуры, располагающиеся с двух сторон. Поэтому в процессе укладки придется рассчитывать возврат второго окончания к начальной точке укладки. Что касается двужильных токопроводящих контуров, то они подключаются с одной стороны. К этому стоит добавить и высокую степень эффекта экранирования у таких проводников, что на практике дает меньше электромагнитного излучения. Итак, какой кабель для теплого пола предпочесть? На первый взгляд двужильный вариант кажется выигрышным – он производительнее по объему выделяемого тепла, проще монтируется и считается более безопасным. Но такие комплекты обходятся на 30-40% дороже, чем системы на одножильных проводниках. К тому же и затраты на эксплуатацию будут значительно выше в соответствии с ростом энергопотребления. Поэтому выбор придется делать между финансовой целесообразностью и надежностью, дополненной эффективной функцией обогрева.

Основные виды греющих кабелей

Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.

Резистивный провод

Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.

Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.

Саморегулирующийся провод

Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.

Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.

Нагревательные маты или греющий кабель? Что лучше для теплого пола

Печи, радиаторы отопления, теплые стены и стеклопакеты не способны создать в помещении комфортный микроклимат, если по ногам постоянно тянет холодком. Понимание этой простой истины привело к появлению полов с подогревом, среди которых самыми популярными остаются электрические системы.

Можно приобрести нагревательные маты для теплого пола или греющие кабели. Следует знать, в чем разница, чтобы вам было проще определиться с выбором.

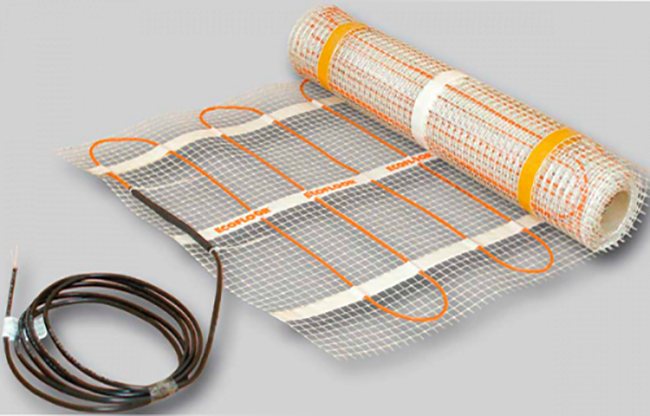

Нагревательные маты

Нагревательные маты стали настоящим спасением для всех, кому надоела сырость в ванне и холодный пол в туалете, кто ищет альтернативный источник отопления дома или квартиры в межсезонье.

Тепловое оборудование представляет собой тонкий кабель, уже закрепленный в сетке, уложить который может каждый хозяин.

Главные особенности нагревательных матов:

• не требуют стяжки, монтируются прямо на загрунтованный пол, заливаются плиточным клеем под финишное покрытие;
• благодаря заложенному шагу укладки не нужно рассчитывать необходимую мощность;
• полы прогреваются быстро и равномерно, что исключает появление «тепловой зебры».

При наличии терморегулятора можно запрограммировать время включения и отключения системы, что позволит экономить до 70% электроэнергии.

Греющий кабель

Если вы ищите полноценный источник отопления, например, для загородного дома или неотапливаемого склада, имеет смысл купить греющий кабель. Мощная кабельная система станет достойной альтернативой печке, радиаторам или конвекторам.

Важные особенности нагревательного кабеля:

• монтируется в стяжку толщиной 3-7 см;
• требуемая мощность рассчитывается самостоятельно исходя из шага укладки кабеля;
• бетонная стяжка создает аккумулирующий тепло эффект, отсюда периодическое включение кабеля и экономия электроэнергии;
• при установке программного оборудования и интеграции в систему «умный дом» включать кабель можно дистанционно, например, перед выездом на дачу.

К конкурентным преимуществам греющего кабеля относятся его более широкие по сравнению с матами возможности. Он решает проблему обмерзания ступеней крыльца и садовых дорожек. Простая, но эффективная тепловая система способная предотвратить скопление снега на крыше, а также исключить промерзание канализационных, водопроводных и водосточных труб.

Это надежный поставщик качественного теплового оборудования, официальный дистрибьютор и генеральный партнер некоторых ведущих производителей.

Монтаж в бетонную стяжку

Укладка греющего кабеля в стяжку обеспечивает равномерный нагрев плоскости пола

Важно соблюдать толщину слоя, рекомендованную производителем — обычно не более 3 см. Слишком толстый слой потребует больших затрат энергии, а тонкая стяжка не сможет достаточно долго хранить тепло.

Порядок работы:

• Для уменьшения потерь тепла на черновую поверхность укладывают изоляцию.

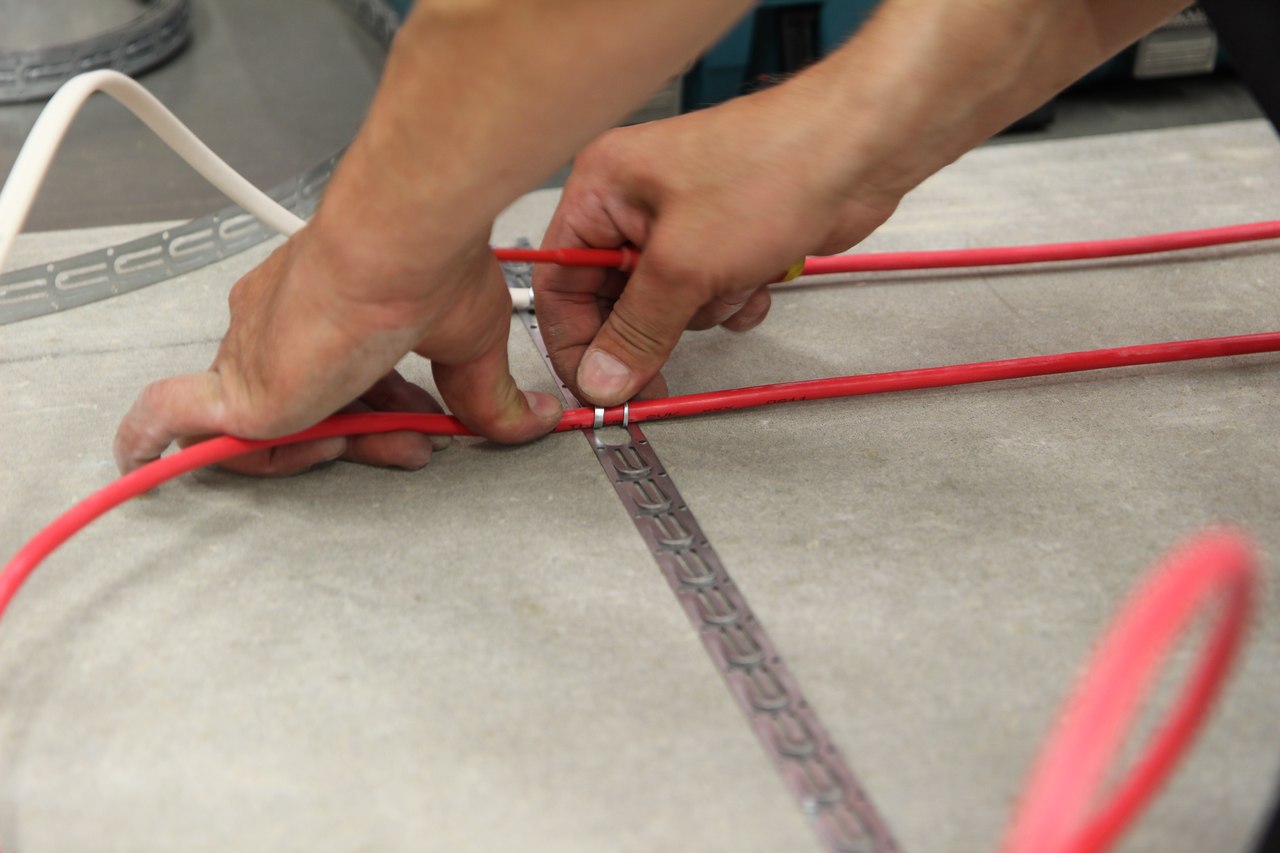

• Далее фиксируют нагревательный кабель к поверхности.
• Монтируют терморегулятор, датчики. Подсоединяют систему к электросети.
• Проверяют функционирование системы в течение получаса.
• Приготовленный раствор разравнивают поверх системы.

Раствор для стяжки должен быть достаточно эластичным для плотного заполнения всех пустот (подробнее: “Укладка теплого пола в стяжку – как правильно сделать”). Пузырьки воздуха в изгибах провода негативно повлияют на теплоотдачу системы.

Если помещение планируется отделать плиткой, то нагревательный кабель для теплого пола можно монтировать в плиточный клей. Только необходимо использовать смеси с пометкой производителя о возможности использования для теплых полов.

Критерии, которым должен отвечать тёплый пол

Прежде всего, необходимо ответить самому себе на вопрос: будет ли тёплый пол выполнять функцию дополнительного отопления помещения или основного? В зависимости от этого будет выбираться мощность греющего кабеля.

Если выбран вариант тёплый пол – дополнительное отопление, то помещение должно располагать отопительными радиаторами либо специальными инфракрасными обогревателями на потолке.

Дома есть маленькие дети? Тёплые полы обязательно должны быть установлены. Следует отметить, что все тёплые полы должны устанавливаться лишь на тех областях пола, на которых не будет сверху стоять мебель (зачем её греть?).

Производители греющего кабеля

Греющий кабель для тёплого пола производят множество компаний. Популярными являются Lavita, Nelson, Nexans, Handy heat, Oj electronics, Uriel electronics, Ace floor, Suninus, Solar ville, Young chang silicone.

Lavita – производится продукция на территории Южной Кореи. На российском рынке марка присутствует 10 лет, цена на кабели не высокая, так как сюда делаются большие поставки. При этом качество очень высокое. Продукция выполняется по технологии линейного экструдирования (по которой выполняются дорогие бренды Raychem, Elterm). Лавита – это широкий модельный ряд, включающий множество типов кабелей.

Схема установки греющего кабеля Lavita UHC-20

Nelson – компания, которая входит в крупный концерн Emerson и производит электрообогревательные системы на основе гибких кабелей. Срок службы продукции — более 20 лет.

Nexans – компания со штаб-квартирой в Париже. Её крупные заводы находятся в Норвегии, Германии, Швейцарии, Бельгии. В Россию поставляет различные нагревательные кабели, рассчитанные на применение во всех теплотехнических областях. Вся продукция компании Nexans подвергается контролю качества и выполняется в соответствии со стандартами ISO 14001, ISO 9001, EMAS и другими. Кабель имеет максимальную герметичность, уникальные характеристики, ему не страшен перегрев.

Handy heat – компания, которая производит кабели для тёплого пола, а также всё, что с ними связано: термостаты, системы обогрева пола и пр. Существует с 2002 года. Штаб-квартира находится в Дании.

Oj electronics – кредо компании звучит как «ответственность и надёжность». Эти слова являются основополагающими в её работе с 1964 года. Компания расположена в Дании и имеет представительства в американских странах, странах Азии и Европы. Продукция Oj electronics имеет множество преимуществ, среди которых стойкость к механическим влияниям и атмосферным, возможность проводного управления и беспроводного и пр.

Suninus – компания, продукция которой реализуется в Германию, Норвегию, Францию, Италию и другие страны. Кабель для тёплого пола характеризуется универсальностью, высокой удельной мощностью, хорошим коэффициентом мощности, безопасностью и пр.

Young chang silicone существует на рынке с 1986 года. Выпускает экологичные и безопасные отопительные системы.

Таким образом, кабельный тёплый пол способен создать комфортные условия в помещении. Главное — ответственно подойти ко всем этапам его расчёта, выбора и монтажа.

Виды греющего кабеля

Картинка 5. Пример монтажа

Всего выделяется две основных разновидности этих изделий:

Резистивный обогревочный.

Функция элементов нагрева выполняется проводниками тока, когда речь об этих изделиях. Для труб подобные виды нагревателей применяют всё реже.

Саморегулирующиеся нагревательные кабели.

Наиболее удобен в использовании.

Саморегулирующий греющий кабель

Состоят из одной или нескольких жил, которые изолируются друг от друга с помощью специальных оболочек. Сферы применения изделий различны.

Необходимая рабочая мощность поддерживается самостоятельно изделием. То же самое касается количества выделяемого тепла. Чаще всего параметры определяются тем, какие погодные условия складываются там, где используют систему.

От сопротивления зависит сама работа кабеля. Подача тока снижается, если сопротивление больше. Благодаря чему мощность тоже уменьшается. Участки, где необходимо поднимать или опускать градус, определяются нагревательным кабелем автоматически.

Резистивный греющий кабель

Состоит из одной, либо двух токопроводящих жил. Они не подлежат самостоятельной обрезке, отличаются от существующих аналогов фиксированной длиной.

Без использования терморегуляторов в данном случае менять мощность становится невозможным. Такие греющие кабели часто встречаются внутри канализационных труб.

Если изделие включает две параллельные жилы, через которые проходит ток, то это зональный подвид. Проволока, прикреплённая к жилам на фиксированном расстоянии, выполняет функцию элемента нагревания. Такие разновидности снабжаются специальными отметками, по которым легко выполнить отрезание при монтаже греющего кабеля.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность.

Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием.

Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем.

Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Технология укладки плитки на пол

Плиточный пол с установленной под ним системой теплого пола обладает рядом преимуществ при монтаже на балконе:

• прочность;
• долговечность;
• устойчивость к температурным перепадам;
• привлекательность с точки зрения эстетики;
• биологическая и химическая стойкость;
• быстрая и легкая чистка.

Исходя из перечисленного, плитку можно назвать идеальным напольным покрытием для балкона, особенно, с учетом предварительного монтажа нагревательных матов.

Желательно выбирать для выполнения задачи керамическую плитку, поскольку она имеет легкий вес, а также низкую цену, по сравнению с остальными вариантами (керамогранитом, кварцвиниловой плиткой, плиткой Котто и клинкерной плиткой).

Керамика, при должной эксплуатации, способна служить десятилетиями. В случае ее повреждения, замена одной или нескольких плиток обойдется в несущественную сумму.

Если балкон имеет незначительные размеры, лучше выбирать плитку среднего размера. Слишком большая плитка будет визуально еще сильнее уменьшать пространство.

Оптимальный вариант – размеры 40 на 40 сантиметров. Крайне желательно покупать всю необходимую плитку за один раз с десятипроцентным запасом.

Для начала нужно определиться со способом укладки плитки. В настоящее время практикуется несколько:

• стандартный;
• диагональный;
• шахматный;
• «елочка»;
• «Калейдоскоп».

Стандартный вариант предполагает, что каждая из сторон плитка укладывается параллельно стенам. Такой способ еще называется базовым. Диагональный способ способен визуально увеличивать пространство. Если необходим такой эффект, тогда плитка выбирается без рисунка.

Базовый способ довольно сложный для людей без опыта.

Шахматный способ очень привлекателен, поскольку он позволяет укладывать плитку, чередуя различные цвета. Можно использовать разные оттенки. Вариант отлично подходит для балконов с необычным интерьером.

«Калейдоскоп» – метод монтажа, отлично подходящий для интересных интерьеров. В этом случае цвета укладываются в случайном порядке. Это очень яркий вариант покрытия.

При укладке «елочка» плитка будет внешне напоминать классический паркет. Для этого способа можно выбрать любую плитку, за исключением той, которая выполнена под камень.

При укладке плитки на теплый пол, состоящий из нагревательных матов, лучше выбрать стандартный способ укладки

Но при должных навыках и умениях можно экспериментировать и с другими.Важно знать, что укладка должна начинаться не с краев, а с середины пола

Перед началом работы нужно подготовить несколько инструментов и вспомогательных средств:

• стеклорез;
• рулетка;
• молоток;
• кусачки;
• зубчатый шпатель;
• строительный уровень;
• карандаш;
• чистая тряпка;
• губка;
• крестообразные прокладки;
• скребок с резиновой накладкой.

Если рассматривать ситуацию, когда на стяжку уже уложены нагревательные маты, то можно пропустить этап подготовки поверхности. Поверхность необходимо разметить, четко контролируя точность разметки.

Схема составляется так, чтобы укладка начиналась с середины. Тогда резаные куски будут располагаться по краям, где они менее заметны, а если и заметны, то выглядят эстетически привлекательно.

Необходимо выбрать клей, максимально устойчивый к перепадам температуры, поскольку перепады в любом случае будут иметь место, так как устанавливается система теплого пола.

Наносится клей с помощью заранее заготовленного зубчатого шпателя. За один раз нужно обрабатывать не более одного квадратного метра поверхности.

Чтобы швы получились однородными, между соседними плитками укладываются крестообразные прокладки. Если все же была выбрана плитка из керамогранита, то ее монтаж возможен без наличия швов, что создает видимость цельного покрытия.

Крестообразные прокладки необходимо снимать не ранее, чем через сутки.

После этого можно приступать непосредственно к затирке швов, применяя скребок с резиновой накладкой. После затирки обязательно останутся пятна.

Они удаляются незамедлительно с помощью влажной тряпки. После всех процедур, плитка тщательно натирается сухой тряпкой.

Эксплуатация теплого пола на балконе под плитку предполагает тщательный контроль над температурным регулированием.Нельзя ни в коем случае допускать даже незначительных повреждений напольного покрытия. Поскольку все работы выполняются самостоятельно, нужно осуществлять их предельно внимательно. Правила эксплуатации очень просты, их соблюдение делает балкон отличной зоной для отдыха в любое время года.
