GSM модуль для котла - функции, модели и цены, инструкция по настройке

О предназначении GSM модулей

Из-за возросших требований к уровню комфорта и стремительного темпа жизни появилась необходимость в удаленном управлении разного рода устройствами в доме, к которым относятся котлы отопления. Невзирая на автоматическую работу современного отопительного оборудования и его способность поддерживать требуемую температуру без человеческого вмешательства, нестандартные ситуации все же иногда возникают.

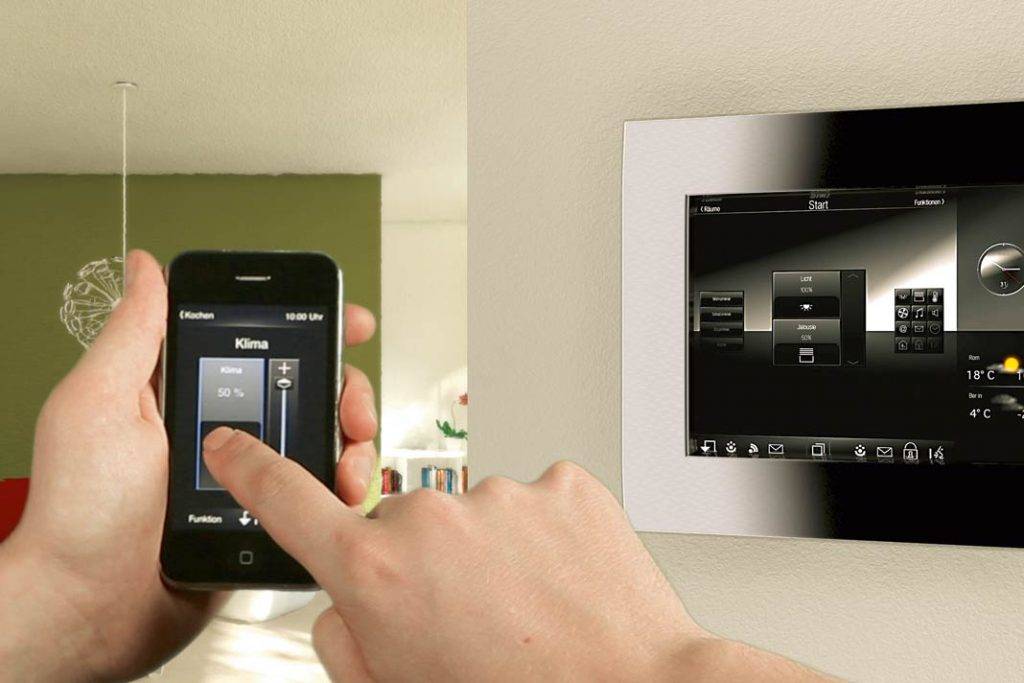

Дистанционное управление котлом отопления

И экстренно корректировать работу прибора, быстро принимать решение нужно, если:

погодные условия резко изменились;
есть риск того, что отопительный контур будет заморожен;
есть перебои с подачей газа либо случилась его утечка;
теплоноситель протек;
отключилась подача электричества;
система теплого пола неправильно функционирует;
резко повысилось давление;
газовая горелка потухла;
отопительное оборудование перегрелось.

Как работает GSM модуль

Благодаря использованию модуля пользователь получает максимально полную информацию с наружных датчиков, подключенных к контроллеру с помощью портов. Есть несколько способов управления котлом, обмена данными и изменения температурного режима:

через СМС-сообщения;
через мобильное приложение;
голосовыми командами;
при помощи сайта производителя.

Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования

Контролируя температуру в комнатах, GSM модуль также может быть дополнен и вспомогательными датчиками – к примеру, для сигнала о затоплении, воспламенении, проникновении посторонних и проч. Благодаря своевременным оповещениям на сотовый отреагировать можно максимально быстро. А это, в свою очередь, помогает сэкономить деньги, в особенности – в случае разморозки контура или срабатывании вспомогательных датчиков.

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показатели

Sapsan GSM PRO

Функциональные возможности модуля GSM

Модуль управления котлом не входит в комплектацию, его следует приобрести отдельно, после чего подключить к контроллеру, например, Defro St 57 Lux. После настройки можно будет получать информацию в виде СМС о параметрах котла и аварийных ситуациях.

Обратное управление также производится путем отправления СМС заданного формата. Они позволяют настраивать температуру теплоносителя котла и в контурах отопления, запускать котел после отключения и др. В некоторых моделях предусмотрена функция активации команды через определенное время.

Функциональные возможности модуля:

работа на 1, 2 и более телефонных номера;
получение данных по 4 и более каналам, например, о температуре котла, бойлера, теплого пола и в помещении;
управление на расстоянии через СМС-сообщения температурой теплоносителя и воды в бойлере;
получение информации о неполадках: перегрев, отказ в работе и др.;
подключение к другому контуру, например, открыванию ворот или охранной сигнализации, освещению, поливу растений и т. п.;
независимая работа при отключении электричества;
использование PIN-кода для предотвращения подключения третьих лиц.

Модуль подключается к контроллеру котла через разъем. К ним также подается питание от сети. Устанавливается СИМ-карта и вводятся номера двух телефонов. По ним будет передаваться информация в виде СМС-сообщений. Для управления котлом выдаются команды в виде цифровых наборов. При этом получается ответное сообщение о выполнении или об ошибке, если код выбран неправильно.

Важно! Для безаварийной работы котла вместе с управлением на расстоянии необходимо наличие вспомогательных элементов: устройств регулирования расхода теплоносителя, датчиков, предохранительных клапанов

GSM МОДУЛЬ ДЛЯ ВОРОТ И ШЛАГБАУМОВ

Дистанционное управление воротами или шлагбаумом реализуется, как правило в двух вариантах:

для индивидуального использования (частный дом, коттедж, дача);
коллективной эксплуатации (территория многоквартирного дома – общественная парковка, въезд на территорию офиса, предприятия).

Для того, чтобы открыть ворота не выходя из машины и, находясь в пределах прямой видимости от них, использовать GSM не обязательно. Достаточно обычной радиоканальной системы управления.

Применение GSM модулей оправдано в случаях:

нахождения на значительном расстоянии от точки доступа (ворота, шлагбаум);
большого количества пользователей.

В первом случае можно говорить о так называемом “гостевом” доступе. Например, к вам в загородный дом приехали гости, а вы застряли в пробке. Отправив с мобильного телефона нужную команду вы откроете им проезд на территорию.

Во втором случае удобство применения GSM модуля для управления шлагбаумом определяется следующими факторами:

возможность оперативного изменения прав доступа (добавление/удаление пользователей);
отсутствие брелоков и необходимости их обслуживать, приобретать новые взамен утерянных и изымать у лишенных прав на въезд;
организация учета даты и времени проезда через ворота каждого владельца доступа;
возможность блокировки ворот или шлагбаума в определенное время или для определенных лиц.

Кроме того, использование на предприятии или в организации для управления воротами или другим устройством ограничения проезда GSM модуля позволяет интегрировать его в действующую систему контроля доступа со всеми присущими ей возможностями.

О плюсах и минусах GSM модуля для котлов

У такой системы есть многочисленные преимущества, к основным из которых можно отнести:

автономную работу и дистанционное управление;
обновление данных при каждом удаленном подключении;
отсутствие необходимости в человеческом вмешательстве;
отправку данных на сотовый телефон;
практически нулевой риск доступа посторонних к системе управления;
быстрое получение данных о различных нештатных ситуациях;
регулярную систематизацию и обновление данных, которые поступают с датчиков.

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение

Но есть и недостатки, о которых также следует помнить:

зависимость от качества покрытия сотовой сети. От этого зависит стабильность передачи данных, обмена информацией с пользователем;
высокая стоимость. GSM модуль расширенной комплектации стоит почти так же, как новый газовый котел. Но затраты, конечно, со временем окупятся, т. к. потребление топлива и/или электрической энергии будет оптимизировано;
трудности с подключением своими руками. Если нет опыта, то подключить модуль со всеми необходимыми датчиками своими руками проблематично, так же как настроить оборудование и проверить его на предмет работоспособности.

Подключение GSM модуля к котлу

Особенности эксплуатации

Автоматическое управление котлами можно установить на любой котел, независимо от используемого топлива. При установке модуля GSM управления котлом учитываются особенности работы каждого вида котла, оптимизируется режим работы оборудования и расход ресурсов.

В пеллетных котлах (которые используют в качестве топлива древесные гранулы), устройство может автоматически отрегулировать подачу топлива в топку, система подаст сигнал об отключении электроэнергии или затухании горелки.
Во время эксплуатации электрических котлов контроллер проследит за напряжением в системе и подаст сигналы тревоги в случае резкого снижения мощности.
Дизельные котлы чаще всего используются для отопления крупных производственных помещений, и само оборудование может объединять несколько агрегатов. GSM модуль для котлов отопления позволяет объединить поступающую информацию о состоянии котлов в одном центре, сократить обслуживающий персонал до 1 человека. Система будет регулярно, своевременно подавать сигналы о необходимости заправки резервуаров.

Как выбрать GSM-модуль

При выборе GSM-модуля стоит обратить внимание на следующие параметры:

Удобство управления. Со смартфоном все понятно – прибор управляется с помощью приложения. А вот если хозяин дома, взаимодействие с устройством происходит под другому. Наиболее распространенных способов управления два: физические кнопки и сенсорный экран. Модели со вторым вариантом удобнее (они показывают больше информации о работе системы отопления). Но стоят дороже. Кончено, есть и такие модели,, которые управляются исключительно со смартфона. Но их покупать не стоит – использовать подобные устройства не очень удобно.
Комплектация. Базовый комплект поставки модуля – это антенна, внутренний термодатчик, крепеж и само устройство. Но бывают модели с расширенной комплектацией. Она может включать внешние температурные датчики, определители загазованности и другие компоненты. Комплект подбирают исходя из конкретных задач. Например, если цель – обеспечение максимальной безопасности, лучше брать вариант с датчиком загазованности. А если нужно просто дистанционно управлять котлом, подойдет минимальная комплектация.

Количество каналов. Чем их больше, тем больше пользователей могут управлять прибором. В самых дешевых моделях два канала. Но если домочадцев трое или четверо, такой вариант совершенно не подходит. Поэтому чем больше человек в семье, тем больше должно быть каналов на модуле. При этом нужно иметь в виду, что многоканальные приборы обойдутся дороже.
Емкость резервной батареи. Чем она больше, тем дольше устройство способно работать в автономном режиме. Нужно иметь в виду, что не стоит переплачивать за емкую батарею там, где в ней нет нужды. Она актуальна лишь в случае, когда в населенном пункте, где находится дом, часто и надолго отключают электричество.

GSM-модуль для газового котла: преимущества использования устройства

Установка GSM-термостата для газовых котлов позволяет получить ряд преимуществ:

непрерывный и автономный режим работы котла;
экономичный и стабильный тепловой режим;
нет необходимости постоянно находиться дома, контроль осуществляется на расстоянии;
отсутствие лишних проводов, всегда не вписывающихся в интерьер;
быстрое информирование об аварийных ситуациях и постоянный контроль за текущими параметрами котла;
доступ случайных людей в управление котлом исключен;
возможность рассчитать и спрогнозировать ситуацию, опираясь на ежедневный мониторинг работы системы.

Знаете ли вы? Система удаленного управления позволяет достигать значительной экономии. А в Европе, где экономят энергоресурсы, установка термостата является обязательной.

Как подключается GSM модуль Zont к котлу смотрите в видео

Принцип действия и варианты использования системы GSM

В данную связку входят приборы дистанционного контроля, работающие в тандеме с планшетами, мобильными телефонами, компьютерами. GSM внедряется в автоматику котла, сигнал передает SIM-карта, для которой предусмотрен специальный разъем.

В настройки прибора можно включить несколько контактных номеров, посредством которых будут передаваться указания. Команды поступают в виде обычных SMS-сообщений, их расшифровывают согласно инструкции. Если в доме уже функционирует отопительное оборудование, не оснащенное удаленным управлением, его можно приобрести отдельно.

Котел, имеющий подобное дополнение, функционирует автономно, в систему входят микропроцессор, радиомодуль и многочисленные сигнализаторы, отслеживающие перегрев, скачки давления, любые аварийные ситуации, связанные с заливанием, появлением угарного газа. Компоненты дистанционного управления котлом внедряют в систему «умный дом».

Ключевыми функциями блока GSM являются прием указаний о запуске оборудования и передача сведений о возникающих ошибках. Выполняются следующие задачи:

всесторонняя координация работы котла;
выставление параметров температурного режима;
запуск дополнительных агрегатов;
удаленное включение и выключение системы;
передача сведений о работе отопительных приборов.

Схема может быть настроена так, чтобы в экстренной ситуации уведомления направлялись на все номера, занесенные в настройки контроллера. Программы позволяют составить собственное расписание работы котла, задать фиксированные температурные отметки. В передовые модели включена функция голосового меню.

Комплектация определяется брендом и моделью, но в стандартный набор обычно входят детали:

контроллер, имеющий несколько входов и функционал для расширения за счет дополнительных приборов. Бюджетные модели содержат 2-3 рабочих режима, в премиум классе количество программируемых команд исчисляется десятками;
2-10 температурных датчиков, устанавливаемых в доме и на улице;
GSM-антенна, транслирующая сигнал. Она обеспечивает непрерывный контакт с вышками сотовой связи и владельцем отопительной системы, в то время как реле отвечает за возможность ответа от человека;
дополнительные датчики могут отслеживать возгорание, движение в доме и на территории, их подбирают в соответствии с запросами;
аккумулятор отвечает за автономную работу в течение 5-48 часов, он незаменим при частых обрывах линий электропередач;
мастер-ключ защищает систему от постороннего вмешательства, позволяет устанавливать и снимать блокировки.

Как выглядит GSM система управление котлом Также в набор могут входить бухты проводов, сенсорный экран, переходные колодки для соединения с котлом, считыватель электронных ключей.

Принцип работы

Прибор, предназначенный для управления котлом и контроля его работы на расстоянии, представляет собой управляющий контроллер, способный оперативно реагировать и оповещать владельца по каналам мобильной связи о текущих параметрах работы системы отопления, аварийных ситуациях или нарушениях режима работы.

При своей невысокой по сравнению со стоимостью самого котельного оборудования цене, GSM модуль обладает огромной функциональностью, позволяющей его пользователю:

получать на свой телефон информацию обо всех параметрах отопления, включая температуру теплоносителя в трубах и воздуха в помещении;
изменять настройки котла с помощью телефонных команд через смс;
обеспечивать включение и выключение котельного, а иногда и другого вспомогательного оборудования;
сразу же быть проинформированным о каких-либо неполадках в системе или возникновении аварийной ситуации.

Система отопления, в которой установлено устройство, может подавать сигналы в случае утечек газа или резких перепадов давления.

В случае превышения заданной температуры в помещении контроллер может отрегулировать параметры котла автоматически или же предоставить такую возможность человеку, дающему соответствующую команду через смс.

Тексты сообщений, получаемых от устройства и отправляемых пользователем, изменяются в зависимости от ситуации и поданной команды. При этом оно способно осуществлять двустороннюю связь не только с одним человеком, но и с несколькими доверенными лицами, номера телефонов которых занесены в его базу данных.

Как выбрать GSM-модуль для газового котла

После принятого решения о приобретении GSM-модуля управления газовым котлом необходимо ознакомиться с существующими моделями и характеристиками, которые позволят осуществлять контроль более комфортно.

По каким критериям выбирать модуль для газового котла

При выборе GSM-модуля важно ознакомиться с его функциональными возможностями и техническими особенностями:

Управление – настройки могут выполняться при помощи сенсорной панели управления и SMS-команд. Ведущие производители обеспечивают программаторы специальными программами, позволяющими осуществлять быстрый контроль газового котла по GSM.
Комплектация. В зависимости от модели, GSM-модуль может быть оснащен системой автоматического контроля уровня загазованности и внешними комнатными термодатчиками.
Количество каналов регулирования. От этого показателя зависит количество оборудования, которое может быть подключено одновременно. Типовые GSM-модули имеют два канала. Один из них предусмотрен для подключения программатора, второй – для передачи сигналов при помощи SMS-сообщений.
Микропроцессор. Недорогие модели имеют всего несколько функций и режимов работы. Лучшие GSM-модули для газовых котлов оборудованы недельным программатором управления температурой.
Аккумулятор. Термодатчик работает от сети. В случае отключения электричества, питание автоматически переключается на батарею. Емкости аккумулятора должно быть достаточно, чтобы модуль работал автономно в течение нескольких часов. Если в регионе наблюдается частые случаи отключения электричества, батарею лучше выбирать большей емкости.

Лучшие модели GSM-модулей для дистанционного управления отопительными котлами

Рассмотрим несколько актуальных моделей устройств, доступных на сегодняшний день для покупки.

КотелОК 2.0

Простая, недорогая и надежная модель российского производства. Стоимость изделия варьируется от 5 000 до 6 500 рублей.

Состоит из следующих компонентов:

GSM-блок с антенной;
панель управления;
датчик.

Панель управления имеет широкий монохромный дисплей и четыре кнопки настройки. Хорошая антенна GSM обеспечивает хорошее качество сигнала.

Главный недостаток прибора:

управление с помощью SMS-команд (приложение отсутствует). Это не очень удобно.

Главное достоинство КотелОК 2.0:

возможность тонкой регулировки температуры системы отопления. Ее можно изменить вплоть до 0,1 о С.

Телеметрика 3

Компактный и удобный GSM-модуль. Имеет большой и максимально информативный монохромный жидкокристаллический дисплей. Управление осуществляется с помощью трех физических кнопок, которые расположены под экраном.

Главный плюс девайса

Универсальность. Его можно подключить не только к котлу, но и к любому другому устройству (например, кондиционеру).

Минус

Отсутствие комплектной наружной антенны. Конечно, возможна установка сторонней. Но это дополнительные расходы. Которые совершенно неуместны при высокой цене прибора (порядка 9 000 – 10 000 рублей).

Оптима-1 Тепломонитор

Простое, надежное и удобное в использовании устройство. Состоит из пары термостат – GSM-модуль. Умеет работать с несколькими котлами одновременно. Также возможно подключение к системе сигнализации.

Предусмотрено программирование на ближайшие семь дней для использования в автоматическом режиме. Есть защита от замерзания, что позволяет применять модель в условиях отрицательных температур.

Благодаря наличию в комплекте выносной антенны обеспечен устойчивый прием сигнала со смартфона владельца с почти полным отсутствием перебоев.

Главный минус устройства

Недостаточно информативный интерфейс. Дисплея тут нет. Вместо него используются индикационные светодиоды. Понятно, что всю нужную информацию с их помощью отразить затруднительно.

Стоимость прибора – от 8 500 до 9 000 рублей.

Преимущества систем дистанционного управления

Для начала необходимо определить способ предстоящего дистанционного управления, котлом отопления, выбрав один из двух вариантов. В первом случае управление котлом осуществляется через интернет, для чего необходимо иметь интернет-подключение. Во втором случае эту миссию выполняет сотовая связь, что больше подходит, для дома находящегося на удалении от городских коммуникаций.

Управление при помощи интернета

В случае установки удаленного управления газовым котлом при помощи интернета, можно получить серию дополнительных преимуществ.

После монтажа, в систему отопления, необходимых элементов контроля открываются следующие возможности:

удаленный контроль различными функциями котла отопления, включая режимы работы циркуляционного насоса;
установив необходимое количество датчиков, можно определять различный температурный режим для нескольких зон;
удаленная координация горячего водоснабжения, в случае установки двухконтурного котла;
круглосуточный контроль над текущим состоянием работающей системы отопления;
максимально экономичный расход топлива, ведь при длительном отсутствии нет необходимости поддерживать привычный микроклимат.

Указные преимущества составляют лишь базовый набор возможностей, предоставляемых для отдельной системы отопления. При желании контроль над внутренней температурой дома можно перевести на следующий уровень, применив более разностороннюю версию, использующую интернет-шлюз и автоматизированный узел управления системой отопления.

В этом случае появится возможность дополнительно управлять тэнами, масляными радиаторами или электрическими конвекторами. Кроме прочего в перечень систем для дистанционного управления котлом может войти пожарная сигнализация, что не будет лишним, если дом построен из дерева.

Управление при помощи сотовой связи

Альтернативой для узла управления системой отопления загородного дома служит GSM модуль, действующий от сотовой сети. Удаленное включение при посредстве СМС сообщений, с целью передачи информации на щит управления водогрейного котла, имеет персональные преимущества:

небольшие габариты устройства, взаимодействующего со смартфоном;
мобильность – расположенность к установке в любом подходящем месте;
простота эксплуатации;
для страховки можно использовать сразу две линии связи, устройство рассчитано на установку дополнительной СИМ-карты.

Такое приспособление находит применение в случае отсутствия возможности подключиться к интернету. Это качество позволяет применить блок дистанционного управления газовым котлом даже в отдаленных районах.

Дистанционное управление электрическим котлом Zota через модуль GSM.

Вы построили загородный дом, дачу, куда любите приезжать в выходные дни, праздники, отмечать Новый год. Вы не живете в этом доме постоянно, так как в городе работа, квартира, школа у детей, да и просто жить в таком режиме вам удобнее. При этом, отопление у вас реализовано на электрическом котле, и магистрального газа, к сожалению, не предвидится в ближайшие годы.Как сэкономить на потреблении электроэнергии, и при этом содержать свой дом в комфортном температурном режиме? Один из наиболее современных и удобных вариантов решения этого вопроса — это установить электрокотел с возможностью дистанционного управления со смартфона.Если вас нет в загородном доме в будни, то и поддерживать высокую температуру воздуха в нем нет смысла. Чем ниже температура воздуха в помещении, тем меньше потребляется электроэнергии, и тем меньше вы за нее платите. Но, если вы запланировали приехать в дом в будни, и хотите прожить в нем несколько дней, то температуру воздуха необходимо поднять до комфортных значений. Сделать это очень просто. Достаточно установить в свой смартфон программу дистанционного управления котлом отопления, и поменять настройки температурных режимов. Электрокотел по команде GSM модуля внесет корректировки в температурные настройки, и прогреет дом.Противоположенный вариант экономии электроэнергии — дистанционного отключить запланированный прогрев дома к выходным дням. Если вы на дачу не собираетесь ехать в ближайшие выходные дни, зачем вам тратить большое количество электроэнергии для ненужного прогрева комнат. Отправьте команду электрическому котлу, и он сэкономит электроэнергию. Со смартфона, благодаря дистанционному управлению электрокотлом вы всегда можете посмотреть все температурные настройки отопительной системы, температуру воздуха в доме

Это очень важно, особенно в период сильных морозов. Вы не будет переживать за дом, зная, что даже в самые сильные морозы

в доме тепло. Вы всегда будете знать об отключениях электроэнергии в доме. Вам будет немедленно приходить SMS уведомление.

Электрокотлы с встроенным дистанционным управлением

Электрокотлы, которые в штатной комплектации уже оборудованы функцией дистанционного управления настройками — Зота Смарт. К нему не требуется докупать никакого другого дополнительного оборудования. Стоит отметить, что штатная автоматика Zota Smart работает, в том числе, и по штатному погодозавимому алгоритму.

Электрические котлы с возможностью подключения модуля GSM

Опционально, внешний GSM модуль можно установить к электрическим котлам Зота: Smart SE, Solid, Lux, MK-S, Подключение наружного модуля производится в специальный клемник, находящийся в корпусе электрического котла. При этом, встроенная в электрокотел автоматика будет выполнять все настройки, которые вы присылаете котлу отопления со своего смартфона.

Электрокотлы в дистанционным включением.

Даже самые простые электрические котлы Зота могут работать в режиме дистанционного включения. Да, вы не сможете удаленно менять настройки по температуре теплоносителя, так как в этих электрокотлах нет встроенной электронной автоматики,. Но регулировать температуру в помещении, включать, выключать котел, видеть состояние работы котла, эксплуатировать в режиме программации по заданному циклу или дням недели возможно. Так же есть возможность просто отслеживать температуру теплоносителя. Это касается электрокотлов Зота: Solo. Econom, Balance,

С полным каталогом электрокотлов Zota Вы можете ознакомиться в нашем специализированном магазине.

Источник

КАКОЙ GSM МОДУЛЬ ЛУЧШЕ И КАК ЕГО ПРАВИЛЬНО ВЫБРАТЬ

При выборе любого устройства рекомендуется последовательно руководствоваться следующими правилами:

определить нужные для решения стоящих задач опции и возможности;
подобрать оборудование, имеющее требуемые параметры;
постараться избежать не нужной избыточности характеристики;
выбрать проверенного производителя (бренд).

Давайте рассмотрим какие параметры следует учитывать при выборе оборудования в зависимости от области его применения.

Для системы сигнализации выбирать GSM модуль следует в зависимости от количества поддерживаемых им охранно пожарных шлейфов (ШС). Для дачи или квартиры в большинстве случаев достаточно нескольких (до четырех) ШС. Частный дом или коттедж большой площади и имеющие несколько этажей требуют до 8 шлейфов.

Теоретически, можно обойтись их меньшим количеством, но тогда мы проигрываем в информативности – невозможно определить участок срабатывания сигнализации (тыл, фасад, входная дверь, внутренний объем, разбивка по этажам.

Выбор между проводным и беспроводным исполнением – по большей части дела вкуса. Есть ситуации, когда однозначно требуется тот или иной вариант, но встречаются они не часто. Особенности беспроводной GSM сигнализации описаны здесь.

Если планируется управлять котлом отопления, то модуль должен поддерживать подключение датчиков температуры и иметь соответствующие релейные или типа “открытый коллектор” выходы. Как правило, производители предусматривают эти опции в охранных приборах.

Для ворот или шлагбаумов лучше выбирать специализированные исполнения, особенно для большого количества пользователей. Дело в том, что универсальные исполнения модулей, работающих по GSM каналу поддерживают относительно небольшое количество телефонов пользователей (в среднем порядка 10). Естественно, это не всегда достаточно.

В заключение: обзор популярных GSM сигнализаций и особенностей их выбора размещен на этой странице.
