Сила и напряжение, потребляемого светодиодом тока
Почти все светоизлучающие диоды рассчитаны на стандартную силу тока 20 мА. При вычислении сопротивления светодиода по закону Ома используется именно эта величина.
Светодиод, как собственно и любой диод, способен пропускать ток только в одну сторону, для стабильной работы он должен быть постоянным. Источником питания для LED источников света является дроссель, который выдает необходимые характеристики потребляемого тока. Светодиодный кристалл рассчитан на напряжение, колеблющееся от 0,5 до 6 вольт.

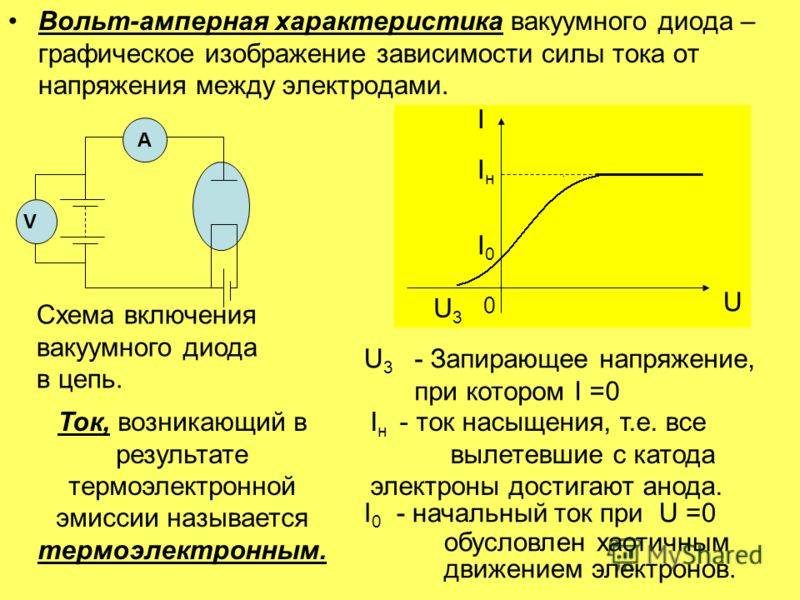

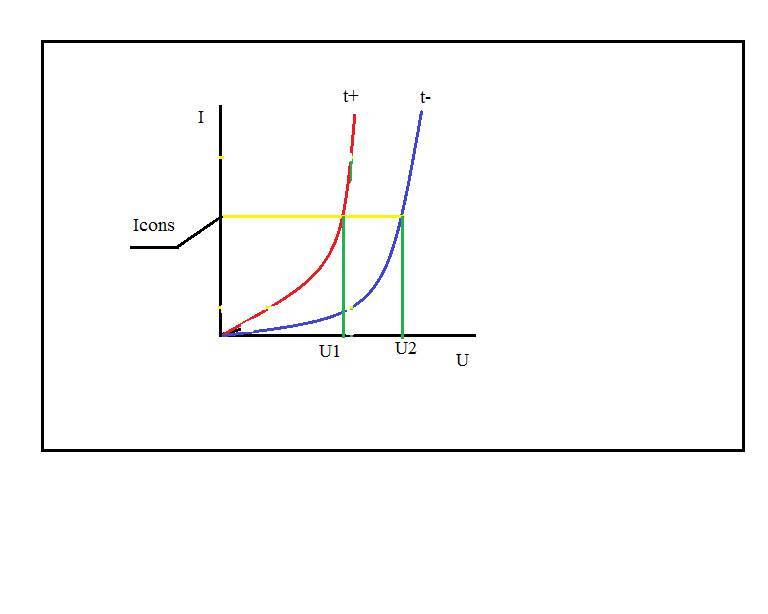

Следует заметить, что в электрофизических значениях светодиодов существует допустимый разброс вольт амперной характеристики (ВАХ), это обусловлено технологией производства. Невозможно вырастить кристаллы с жестко ограниченными показателями. Подгон показателей производится методом калибровки.
Монтаж следует проводить в соответствии с обозначенной полярностью. При неправильном включении светодиод закроется, и работать не будет. Если напряжение превысит предел в 5 вольт, произойдет пробой, что приведет к порче изделия.
Для правильного подключения катод на DIP светодиодах обозначается более короткой ногой, на SMD это будет спил на подложке возле соответствующего контакта.
Питание SMD светодиодов
- Главная
- Помощь
Применение светодиодов SMD широко распространено в светодиодных лентах, led лампах, приборных панелях автомобилей, модульных платах. Они встречаются в подсветке монитора или экрана телевизора, led светильниках и других осветительных приборах.
Ни для кого не секрет, что smd светодиоды купить
можно разной яркости. На уровень свечения данных светодиодов влияет конструкция, размеры кристалла, и, конечно же, рабочий ток. В зависимости от типоразмера, каждый диод имеет свои характеристики.
SMD светодиоды имеют два контакта для подключения: анод – плюс, катод – минус. Соответственно, светодиод как полупроводниковый элемент проводит электрический ток от анода к катоду. В обратную сторону действие не производится.
Подключение светодиода через источник напряжения может привести к выгоранию кристалла, поэтому необходимо использовать источник тока. Для стабильной работы светодиода необходим некий ограничитель, поэтому в цепь с диодом устанавливают резистор, который так и называют ограничительный.
Некоторые разновидности однотипных светодиодов имеют по 4 вывода. С одной стороны 2 анода, с другой 2 катода. Данная конструкция обусловлена технологическим процессом. В данной конфигурации продублированные выводы могут исполнять роль отвода тепла и при этом быть незадействованные в электрическую цепь.
Определение ключа светодиода можно увидеть на корпусе в виде обрезанного угла. Ключ располагается ближе к катоду, минусовому значению.
Что следует помнить, перед тем как выполнить подключение светодиода
- SMD светодиоды одного типоразмера имеют один рабочий ток. Цвет светодиода влияет на рабочее напряжение. К примеру, светодиод красного свечения имеет значительно меньшее рабочее напряжение, нежели светодиод белого цвета свечения.
Для подключения светодиодов необходимо использовать ограничительный резистор, так как они не способны контролировать потребляемый ток.
SMD светодиоды отличаются падением напряжения при номинальном токе. Это необходимо помнить, так как данные знания позволят избавиться от ограничительного резистора в некоторых ситуациях.

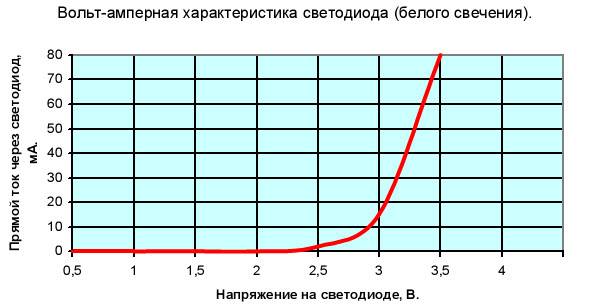

Зачастую, в цепь к SMD светодиодам применяют SMD резисторы. Для подбора резистора необходимо знать вольтамперную характеристику светодиода
Важно подобрать правильный резистор, при котором на светодиод не будет поступать превышенный ток. Подача повышенного тока на светодиод, грозит снижением ресурса работоспособности
Для выбора ограничительно резистора используют калькулятор, который можно найти на различных сайтах. Все что нужно, так это ввести данные светодиода, выбрать схему подключения, а калькулятор укажет на нужный резистор.
Питание SMD светодиодов
предусматривает применение одной из схем подключения. Это может быть как последовательное, так и параллельное подключение светодиодов.
При параллельном подключении светодиодов, напряжение они будут иметь одинаковое. В такой схеме не будет диодов с абсолютно одинаковыми характеристиками, поэтому следует ожидать, что один из светодиодов будет иметь ток ниже номинального, а другой выше номинального. Такая ситуация приводит с одной стороны к недостатку тока, с другой стороны переизбыток и выход из строя светодиода. Как следствие, подключение через ограничительные резисторы каждого из светодиодов обеспечит баланс и продолжительную работу.
При последовательном подключении светодиодов, ток будет одинаковый, независимо от количества светодиодов. Изменение количества светодиодов в цепи последовательного подключения влияет на изменения напряжения.
К примеру, если подключить светодиод SMD 5050 с номинальным током 60мА и рабочим напряжением 3 вольта. Для цепи из 5-ти светодиодов понадобится драйвер светодиодов с током 60 мА и выходным напряжением 15 вольт. Для цепи из 30-ти светодиодов нужен драйвер с тем же током в 60 мА, но напряжение уже должен иметь 90 вольт.
Подводя итог, можно с уверенностью сказать, что последовательное подключение и питание светодиодов эффективнее и безопаснее.
При подключении и питании светодиодов SMD, необходимо знать три правила:
- Прямой номинальный ток является важнейшей характеристикой при подключении светодиода. Если выполнить занижение – теряем в яркости, если превысить ток – теряем в продолжительности работоспособности.
Напряжение светодиода не является определяющим в подключении. Оно указывает падение вольт при протекании номинального тока. Данное напряжение необходимо знать для того, чтобы правильно вычислить сопротивление резистора.
Последовательная схема подключения является оптимальной и сбалансированной. Не допускается подключение светодиодов разного типоразмера в одной схеме.

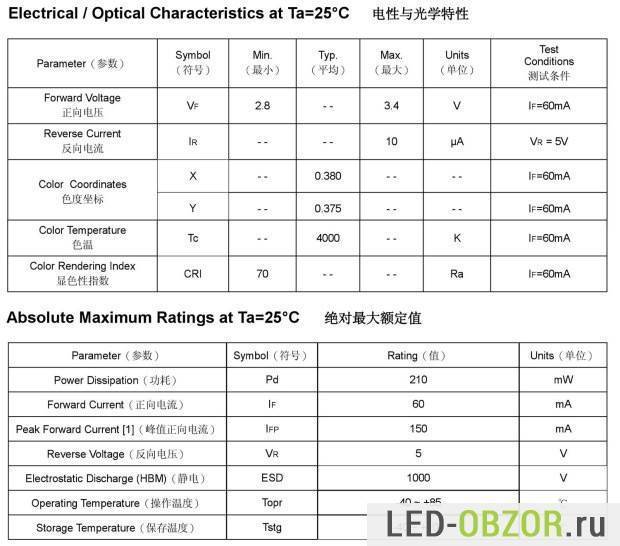

Даташит SMD 2835
