Как сделать инкубатор своими руками в домашних условиях

Инкубатор из пенопласта

Одним из самых популярных и удобных материалов для изготовления искусственной «наседки» является пенополистирол (пенопласт).

Один из вариантов инкубатора из пенопласта

Он привлекает к себе не только вполне доступной стоимостью, но и замечательными теплоизоляционными свойствами, столь ценными при производстве инкубационных конструкций, а также незначительным весом. Нельзя не упомянуть и о простоте работы с данным материалом. Изготовление пенопластового изделия во многом напоминает производство картонного аналога.

Изготовление устройства из пенопласта

Лист пенополистирола необходимо разрезать на четыре одинаковые части. Полученные части используются для формирования боковин корпуса.

Лист пенопластирола, разрезанный на 4 части

Второй лист разделяют на две одинаковые половинки. Одну из них еще раз разделяют на две части так, чтобы ширина одной была 60 см, ширина другой – 40 см. Фрагмент с размером 50х40 см пойдет на дно короба, а часть с размером 50х60 см станет его крышкой.

Второй лист делят на 2 одинаковые половинки

Под смотровое окно в будущей крышке вырезают квадратное отверстие 12х12 см. Оно же будет выполнять и функцию вентиляционного отверстия. Окно закрывают стеклом (прозрачным пластиком). Из равных частей, полученных после нарезки первого листа, склеивают несущий каркас. После застывания клея следует приклеить дно. Для этого на кромки листа размером 50х40 см наносится клей, после чего лист аккуратно вставляют в каркас.

Склейка каркаса

После формирования короба производится тщательное оклеивание корпуса скотчем, благодаря чему конструкция обретает значительную жесткость. Вырезают два пенопластовых бруска высотой 6 см и шириной 4 см. Импровизированные ножки, необходимые для нормального проветривания и равномерного нагревания лотка с яйцами, приклеивают внутри инкубатора, ко дну вдоль длинных сторон (50 см). В укороченных стенках длиной 40 см на высоте 1 см от дна устройства проделывают по 3 отверстия диаметром 1,2 см для организации вентиляции. Расстояние между отверстиями должно быть одинаковым. Исходя из особенностей материала, рекомендуется все отверстия прожигать паяльником. Крышка будет прочно держаться на корпусе, если вдоль ее краев приклеить пенопластовые брусы (размером 2х2 или 3х3 см). Чтобы бруски точно входили внутрь инкубатора, плотно прилегая к его стенкам, расстояние между брусками и краем листа должно равняться 5 см. После этого с внутренней стороны крышки произвольным способом монтируются патроны для ламп обогрева. На внешней стороне крышки закрепляют терморегулятор. Чувствительный датчик терморегулятора фиксируется внутри емкости на высоте 1 см от уровня яиц. При установке лотка, загруженного яйцами, надо убедиться в том, что зазор между ним и станками составляет 4-5 см. Это нужно для обеспечения нормального вентилирования.

1 – резервуар с водой; 2 – смотровое окно; 3 – лоток с яйцами; 4 – терморегулятор; 5 – датчик

Если есть желание или потребность, можно смонтировать внутри инкубатора вентилятор. Делают это так, чтобы воздушный поток направлялся не на яйца, а на лампы. Иначе яйца могут пересохнуть.

Делаем инкубатор своими руками

Корпус

В большинстве случаев, люди, которые сами хотят сделать инкубатор для яиц своими руками, в качестве начальной заготовки используют именно холодильник. Дело в том, что его конструкция идеально подходит для этой задачи. К тому же финансовые затраты при таком варианте буду минимальными.

Итак, если вас интересует, как самому сделать инкубатора дома, начните с поиска старого холодильника. Именно с этого пункта начнётся воплощение в жизнь данного проекта.

В первую очередь, чтобы самому сделать качественный и долговечный инкубатор избавьтесь от морозильной камеры. Также понадобится избавиться от всего остального встроенного оборудования. К счастью, всё это вы легко сможете сделать сами. Для дальнейшего воплощения в жизнь проекта вам понадобится контактор-реле КР-6 и термометр с электрическими контактами.

После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей. Питание должно осуществляться от сети с напряжением в 220 в.

Режим работы

Вначале включаются первые четыре лампы. Их задача поднять температуру до 38 градусов. После этого вам нужно будет замкнуть контакты термометра. В результате этого действия катушка КР получит питание. Дополнительно размыкается контакт КР2. Как только температура снижается, процесс активируется вновь.

Как видите сделать качественный инкубатор самому довольно-таки просто. Главное правильно настроить температурный режим, позаботиться о системе переворачивания и так далее.

Равномерный подогрев обеспечивает лампа Л5. Мало того, она нужна чтобы обеспечить нужную влажность. Мало того её, наличие снижает нагрузку на контактор реле. Поэтому обязательно установите ей. К счастью это легко можно сделать самому.

Расчётная мощность инкубатора, который вы должны сделать будет 40 Вт. Это если без вентиляции и поворотного механизма. Их можно исключить из конструкции для большей экономии, но, чтобы результат был удовлетворительным, предварительно нужно позаботиться о создании естественной циркуляции воздуха внутри. В этом вам помогу вытяжки.

Если вы хотите отказаться от поворотного механизма в конструкции инкубатора, в который будут класться яйца, придётся поворачивать ячейки самому. Это нужно делать не менее 3-4 раз и только в дневное время суток. Тем не менее скорость созревание при таком подходе значительно упадёт.

На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37. Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру.

Инкубатор из б/у холодильника

Корпус старого холодильника как нельзя лучше подходит для обустройства искусственного «гнездовья». Дело в том, что это незаменимое в повседневном быту оборудование спроектировано так, чтобы надежно удерживать во внутреннем пространстве заданную температуру. Этой цели, в частности, служит специальная конструкция термоизолирующих стенок холодильника.

Самодельный инкубатор из холодильника

В то же время, имеющиеся в холодильнике стеллажи и полки легко приспособить под лотки для яиц. Крепежные пазы на внутренних стенках позволяют без труда равномерно распределить закладку яиц по всей высоте камеры холодильника. При этом его объема вполне хватит, чтобы установить внизу систему обмена жидкости – с ее помощью будет обеспечиваться сбалансированный уровень влажности.

Система вентилирования

Монтаж устройства для искусственного выведения молодняка домашней птицы нельзя представить без обустройства, хотя бы, простейшей системы вентиляции. Она напрямую воздействует на состояние воздуха внутри камеры, в том числе на температурный режим и влажность. Таким образом, формируется идеальный для вызревания яйца микроклимат.

Установлено, что оптимальной средней скоростью проветривания является скорость 5 м/сек. Перемещение воздушной массы обеспечивается работой вентилятора. В верхней и нижней частях корпуса обязательно должны быть просверлены вентиляционные отверстия.

Система вентиляции

Чтобы воздух не «закачивался» в слой стекловаты под обшивкой, в отверстия рекомендуется вставить пластиковые (металлические) трубки соответствующего диаметра. Частично или полностью перекрывая эти отверстия, можно регулировать процесс вентиляции.

Монтаж обогревательной системы и подбор терморегулятора

Для формирования простейшей системы обогрева внутренней камеры подбирают 4 лампы накаливания мощностью по 25 Вт или 2 лампы по 40 Вт. Хороший прогрев всего объема обеспечивается равномерным распределением лампочек между нижней и верхней частями холодильника. При этом лампы, закрепляемые внизу, не должны мешать емкости с водой, которая увлажняет воздух внутри инкубатора.

Готовый терморегулятор

Цены на терморегуляторы

Терморегулятор

В процессе создания оптимального температурного режима участвует также терморегулятор. Традиционно птицеводы используют 3 вида терморегуляторов – биметаллическую пластину, электроконтактор (термометр на ртутной основе с электродом) или барометрический датчик. Первый вид замыкает электрическую цепь при достижении заданного уровня нагрева, второй отключает обогрев при определенной температуре, третий производит замыкание цепи с возникновением чрезмерного давления.

Механизм переворачивания яиц

Стандартный инкубационный процесс предполагает обязательное переворачивание яйца с частотой 2-4 раза в сутки. Эту функцию в домашнем устройстве вместо птицы-наседки выполняет специальный механизм.

Механизм поворота

Суть работы данного механизма состоит в том, что электромотор приводит в действие специальный шток, который передает импульс движения на лоток с яйцами. Чтобы смонтировать простейший механизм, необходимо:

1. Установить внизу камеры редуктор.
2. Установить деревянную раму, удерживающую лотки. Крепить их следует так, чтобы был возможен наклон лотков на 60 градусов в сторону дверцы и на 60 градусов в обратную сторону.
3. Редуктор необходимо прочно зафиксировать.
4. Прикрепить к электродвигателю шток, соединенный другим концом с лотком для яиц.

Итак, мы выяснили некоторые особенности изготовления своими руками бытового инкубатора на базе б/у холодильника. Теперь можно обратиться к пошаговой инструкции по его сборке.

Последовательность действий

1. В потолке корпуса высверлить несколько отверстий – для ламп системы обогрева и сквозное для вентиляции.
2. В нижней части просверлить не менее 3 вентиляционных отверстий диаметром 1,5 см.
3. Для большей сохранности тепла стенки внутри аппарата желательно отделать пенополистиролом.
4. Переделать старые полки в лотки для яиц.
5. Снаружи корпуса закрепить терморегулятор, внутри установить датчик.
6. Для организации принудительной циркуляции воздуха возле ламп обогрева в верхней части камеры закрепить 1-2 вентилятора (например, от компьютера).
7. Вырезать в дверце холодильника небольшой проем под смотровое окошко. Проем закрыть стеклом (прозрачным пластиком).

Инкубатор своими руками

Для начала определяют место, а затем размеры будущего изделия. С этой целью рассмотрим базовое строение домашнего инкубатора для яиц. Он представляет собой ящик, содержащий следующие компоненты:

• на дне расположена посуда с водой, регулирующая влажность;
• лоток с яйцами закреплён на расстоянии 15 см от нижней части;
• в середине размещаются датчики;
• источник тепла, которым может быть лампа накаливания или нагревательный контур, закрепляется на расстоянии 20–25 см от яиц под верхним ярусом;
• на дне и крышке вырезаются отверстия для создания проветривания.

Это не единственный способ компоновки элементов самодельного инкубатора. Источник тепла может располагаться как внизу, так и сверху или вовсе быть выведен в отдельную камеру. Далее необходимо составить подобный чертёж.

Искусственное высиживание

При инкубации важно соблюдать все правила процедуры. Каждое несоответствие строгим условиям становится причиной гибели эмбриона

Повышение температуры на 1–2 градуса убьёт зародыш. Излишнее проветривание высушит скорлупу, которая, затвердев, помешает вылуплению. Яйца уток, перепелов, гусей имеют собственные условиями инкубации.

Плюсы и минусы самодельных инкубаторов

Первый плюс — это возможность собрать инструмент произвольных размеров, рассчитанный на количество яиц от десятков до тысяч. Второй плюс — его создание может быть ощутимо выгоднее, если в сарае завалялись такие вещи, как: датчики, регуляторы и разные стройматериалы.

Изготовление потребует множества расходников (утеплители, рейки, герметики, винты, болты, шайбы, трубки, кабели и т. д.). Поэтому итоговая цена может взлететь до заводского изделия. Например, стоимость инкубаторов для вывода цыплят, рассчитанных на количество яиц от 2 до 80 штук находится в диапазоне 1800–2200 р.

Собственноручно изготовленный аппарат нуждается в доработках: найти правильное положение ламп и вентиляторов, чтобы пространство прогревалось равномерно; определить количество воды в ваннах для поддержания строго обозначенной нормы влажности; проветривание не должно приводить к неконтролируемым скачкам температуры. На калибровку самодельного инкубатора может уйти много времени.

Последний минус — это риск возникновения пожаров. Кустарным методом, наспех созданные устройства могут давать сбои, а это часто служит причиной для возгорания

Поэтому выводить цыплят стоит с большой осторожностью

Модели с ручным поворотом лотка

Для изготовления простых инкубаторов в домашних условиях требуется минимум материалов и инструментов, а смастерить их можно за несколько часов. Минусы – недостаточная теплоизоляция, хрупкость и ручной переворот решеток с яйцами.

Инкубационная машина из пенопласта

Преимущества этой модели: легкость и компактность, недорогая себестоимость и простота в изготовлении.

Сделать инкубатор из пенопласта можно следующим образом: стенки вырезаются из листа пенополистирола, толщиной не менее 5 см. Рекомендуемый размер боковин – 50*50 см, торца – 50*35 см. Собрать корпус и правильно распределить внутреннее пространство помогут чертежи. Стенки скрепляются при помощи клея, или же их можно склеить между собой широким скотчем. В днище пробивается 3-4 вентиляционных отверстий.

Инкубатор из пенопласта оснащается крышкой с застекленным смотровым окном. Стекло не нужно прочно фиксировать: если будет необходимость снизить температуру – его можно отодвинуть. Чтобы крышка плотнее входила и не расшатывала конструкцию, можно приклеить бортики из деревянных брусков. Терморегулятор и термометр устанавливается рядом с окошком.

Инкубирование куриных яиц в пенопластовом инкубаторе происходит под воздействием трех ламп накаливания, мощностью в 25 Вт. В данном объеме этого достаточно для поддержания необходимой температуры. На дно камеры устанавливается емкость для воды. Решетка для яиц собирается из цельной оцинкованной сетки с размером ячейки 2,5*1,6 мм. Каждая сторона лотка обшивается прочной марлей: если этого не сделать, птенцы могут травмироваться. Чтобы устанавливать лотки друг на друга по периметру наращиваются бортики, высотой не менее 10 см.

Циркуляция воздуха внутри инкубационной камеры будет лучше, если к днищу прикрепить обычный вентилятор от компьютера.

Инкубационная машина из коробки

Инкубатор для куриных яиц из картона – экономичный и простой, а сборка такой конструкции не занимает много времени. Изготавливают аппарат из обычной коробки из-под бытовой техники. Не рекомендуется брать большую – объем будет сложно прогреть, а использовать более мощные лампы опасно. На расстоянии 4-5 см от днища вырезают 6-7 вентиляционных отверстий, диаметром от 3 до 7 мм.

Изнутри к боковым стенкам на высоте 9-10 см от дна крепят деревянные рейки. Само дно застилается целлофаном или клеенкой, а сверху кладутся деревянные брусья. На полученный поддон ставится ванночка с водой, а на рейки – обычный магазинный лоток для яиц. Для поступления свежего воздуха сверху в крышке проделывается еще 3-4 отверстия, диаметром около 5 мм. Рядом с ними вешают термометр и пробивают одно дополнительное отверстие под провод от лампы.

Инкубатор из фанеры

Данная модель отличается от предыдущих большей прочностью и лучшими теплосберегающими характеристиками. Как сделать инкубатор:

1. Из листа фанеры вырезаются стенки. Большей теплоизоляции можно достигнуть, сделав их двойными,
2. Размеры аппарата подбираются индивидуально,
3. Крышка вырезается также из фанеры, и делается съемной,
4. Для контроля за процессом в крышке пропиливается небольшое окно,
5. По периметру крышки – отверстия для вентиляции, диаметром не более сантиметра,
6. Изнутри к стенкам самодельного инкубатора монтируют реи для установки лотков,
7. Для воздухообмена в полу высверливают 4-5 отверстий,
8. Нагревательным элементом для инкубатора обычно выступают лампы накаливания, но для большого объема можно использовать и трубчатый электронагреватель (тэн),
9. Минимальное расстояние между лампами или тэном и яйцами – 25 см,
10. Минимальное расстояние между лотками (если их несколько) – 15 см,
11. Лоток для яиц рамочного типа, собирают его из металлической решетки и обшивают марлевой сеткой,
12. На дно устанавливают емкости одинакового размера для воды.
13. Готовый инкубатор для яиц ставят в теплом помещении с хорошей вентиляцией на ровной поверхности, и подключают к обычной электрической сети.

Инкубатор из картонной коробки

Это самый простой вариант изготовления инкубатора своими руками. Несмотря на простоту конструкции, перед началом работ рекомендуется сделать чертежи будущего приспособления. Схема работ выглядит следующим образом.

В качестве основы можно использовать коробку из картона, пластика или дерева. Размеры здесь принципиального значения не имеют, главное чтобы в такой самодельный инкубатор входило необходимое вам количество яиц. Утеплить конструкцию можно вставками из пенопласта.

В нижней части конструкции необходимо проделать несколько отверстий. Они нужны для вентиляции.

Дверцу лучше всего делать в передней части будущего инкубатора. Это обеспечит удобную закладку и извлечение яиц. Дверцу обычно делают 40*40 сантиметров. Края должны плотно прилегать к стенкам коробки, иначе из инкубатора будет уходить тепло.

В верхней части коробки делают три отверстия, через которые пропускают электрическую проводку. Для такого варианта инкубатора вам понадобятся три лампы, мощностью по 25 Ватт.

Теперь можно приступать к изготовлению лотков. Бортики можно сделать из струганных дощечек, их высота не должна превышать 70 миллиметров. Длину определяйте самостоятельно, этот параметр зависит от размеров коробки. Дно лотков должно быть забрано металлической сеткой.

Рекомендуемый диаметр ячеек – 10*10 миллиметров. Рациональным будет сделать 2–3 лотка, установив их в несколько ярусов. Для удобства переворачивания яиц, можно поставить металлические направляющие.

Для контроля за температурным режимом, понадобится терморегулятор для инкубатора. Его придётся приобретать в магазине, но цена на такие устройства обычно невысока, поэтому ущерба домашнему бюджету это не нанесёт.

После сборки, все щели необходимо тщательно промазать герметиком. Самодельный инкубатор в домашних условиях готов.

Такую конструкцию своими руками можно изготовить за 2–3 часа и в нём без проблем можно разместить около 60–70 яиц. Для небольшого домашнего хозяйства этого более чем достаточно. Но есть и более сложные модели. Некоторые фермеры изготавливают своими руками даже автоматические инкубаторы.

Основные требования, предъявляемые к инкубатору

Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.

Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.

Термометры для инкубаторов

Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.

При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.

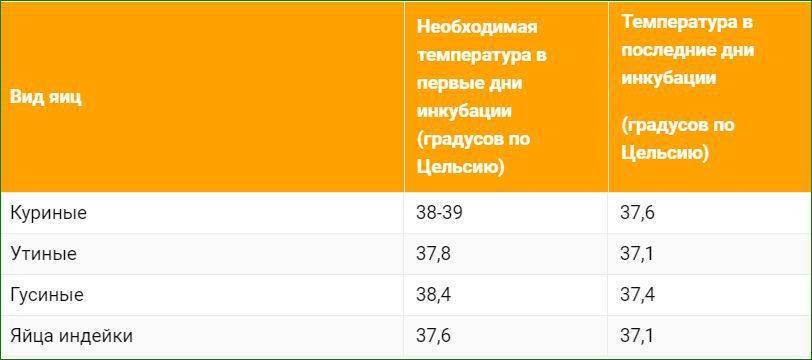

Таблица температурного режима в инкубаторе

Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%

И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%

И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.

Инкубатор с гигрометром

Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.

С чего начать создание инкубатора?

Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.

Листы пенопластирола

Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.

Компоненты для создания инкубатора

Компоненты и инструменты, необходимые для работы

• Корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски).
• Пенопластовые блоки – в зависимости от выбранного проекта.
• Стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы.
• Лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.

• Вентилятор, термометр.

  Пример вентилятора, встроенного в инкубатор

• Терморегулятор. Используется при проектировании автоматического инкубатора. С этой целью можно применять биметаллические пластины, барометрические датчики или электрические контакторы.
• Моторедуктор, подшипники с хомутами (для оборудования устройства механизмом переворота).
• Гигрометр. С его помощью отслеживается текущая влажность.
• Монтажные инструменты (лобзик, плоскогубцы, нож, изолента и т.д.).

Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.

Требования к самодельным устройствам

Чтобы конструкция могла выполнять возложенные на него функции эффективно, она должна соответствовать следующим требованиям:

• температура. Собирая инкубатор, помните, что он должен будет поддерживать микроклимат на уровне +37°C…39°С;
• влажность. В течение всего периода пребывания яиц в устройстве этот параметр нужно будет изменять согласно фазе процесса;
• вентиляция. В приборе должен быть вентилятор, чтобы постоянный поток воздуха способствовал оптимальному соотношению между теплом и влажностью.

Важно! Именно комплекс этих трёх составляющих обеспечивает яйцам те же условия, что и под крылом наседки

Из чего можно сделать инкубатор

Для изготовления инкубатора в домашних условиях можно использовать различные материалы и конструкции. Неплохим решением является применение старой техники, такой как холодильник или микроволновая печь.

Использование старого холодильника

Особенность холодильника заключается в том, что он очень вместителен, а его стенки обладают высокой теплоизоляцией. Перед тем как проводить работы, необходимо тщательно вымыть технику изнутри. После этого составляется чертеж, на котором изображаются все элементы будущего инкубатора. Процесс изготовления инкубационной камеры из старого холодильника проводится в такой последовательности:

• В потолке холодильник сделать несколько отверстий, которые используются для установки нагревательных элементов и вентиляции.
• Изнутри стены отделать пенопластом. Это позволяет улучшить теплоизоляционные свойства конструкции.
• На полки установить решетки или лотки для яиц.
• Поместить датчик, который будет контролировать температуру внутри камеры. Терморегулятор устанавливается снаружи, что позволяет регулировать температурный режим, не открывая камеры и не выпуская тепла.
• В нижней части просверлить отверстие для вентиляции. Установить вентиляторы, которые обеспечат нормальную циркуляцию воздуха.
• Чтобы было удобно контролировать инкубацию, в дверях делают небольшое смотровое окошко. Необходимо позаботиться об его теплоизоляции.

Инкубатор из пенопласта

Для изготовления инкубатора из пенопласта используют старую коробку от телевизора или другой техники.

Инкубатор из пенопласта

Также можно использовать пенопластовый короб, укрепленный деревянным каркасом:

• В нем делают 4 отверстия. В три из них вкручивают патроны для лампочек накалывания, которые играют роль нагревательных элементов. Что касается четвертого отверстия, то оно используется для подогрева воды. Для обогрева камеры рекомендовано использовать лампочки, которые имеют мощность не выше 25 Вт.
• В коробе устанавливается решетка, на которой будут располагаться яйца. При этом стоит учитывать, что они должны находиться на расстоянии 17 см от нагревательных элементов. Также внутри устанавливается градусник, с помощью которого можно будет контролировать температурный режим в инкубаторе.
• Переднюю стенку рекомендовано делать съемной. Это позволит без особых проблем помещать яйца в камеру и контролировать их состояние во время инкубации. В стенке делается окошко, которое закрывается стеклом.
• Немаловажным является устройство вентиляционных отверстий вверху и снизу противоположных стенок. Это обеспечит нормальный приток свежего воздуха.

Микроволновая печь

Инкубатор из старой микроволновой печи изготовляется по схожей технологии. Процесс проводится в такой последовательности:

• Снаружи корпус обшивается пенопластом. Это позволит сберечь тепло внутри камеры.
• Сверху делается отверстие для вентиляции. Чтобы обеспечить нормальный приток воздуха, дверцы камеры не утепляют и не герметизируют.
• Внутри устанавливается два лотка. Один используется для размещения яиц, а другой для воды. Наличие жидкости в камере позволит создать оптимальную влажность воздуха.
• Помимо этого, необходимо установить барьеры для ламп, которые позволят предотвратить их перегрев.

На что обратить внимание

Готовое устройство должно отвечать строгим требованиям:

• поддерживать влажность и температуру в жестких пределах;
• не допускать влияния на кладку сквозняков;
• обеспечивать равномерный прогрев зародышей.

Перечень материалов и инструментов

Точный список инструментов и деталей формируется в зависимости от конкретной схемы сборки. Обычно он включает:

• готовый корпус, например, от старого холодильника;
• пенопласт, вспененный полиэтилен или другой утеплитель;
• лампы накаливания разной мощности либо другие нагревательные элементы;
• пластиковую сетку с мелкими ячейками для подложки;
• металлическую сетку с крупными ячейками в качестве детали для переворота;
• термометр, датчик температуры;
• гигрометр;
• вентилятор;
• терморегулятор;
• привод для автопереворота;
• плоскогубцы;
• нож;
• изоленту;
• лобзик.

Влажность внутри устройства будет определять не общий объем воды, а площадь ее поверхности.

Правила конструирования

Инкубатор играет роль птичьего родильного дома, при его изготовлении должны соблюдаться высокие гигиенические стандарты. Заготовки не должны иметь следов технических масел, смазок. Не допускается также заражение их плесенью.

Самодельный каркас конструируется так, чтобы минимизировать потери тепла. Щели заделываются герметиком

При утеплении конструкции важно предусмотреть возможность обустройства вентиляционных отверстий. Смотровое окно располагают на крышке или боковой поверхности корпуса

Как рассчитать размер корпуса

Габариты корпуса определяют количество закладываемых яиц, число обогревательных элементов. Рассчитать предполагаемые объемы производства нужно заранее, чтобы не столкнуться впоследствии с нехваткой места или тратами электроэнергии впустую.

Основной фактор — число и размеры яиц, закладываемых единовременно. Бытовой инкубатор из пенопласта среднего размера (около 50 см в длину и 35 см в ширину) вмещает:

• до 40 гусиных яиц;
• 55 индюшиных яиц;
• около 70 куриных яиц;
• 100-150 яиц перепелки.

При расчете размеров учитывают способ крепления нагревательных элементов. В некоторых случаях требуется обеспечить наличие дополнительного пространства внутри машины, чтобы исключить прямой контакт скорлупы с лампами и гибель зародышей от перегрева.

Как контролировать температуру и вентиляцию

Для отслеживания температурных скачков внутри инкубатора принято применять:

• биметаллические пластины, размыкающие цепь за счет изгиба детали из-за неравномерного нагрева составляющих ее материалов;
• ртутные термометры с впаянными в трубку электродами, электроконтакторы;
• барометрические цилиндры с эфиром.

Обеспечение притока свежего воздуха к зародышам — еще одна задача, требующая решения на этапе создания устройства. Для небольших агрегатов достаточно предусмотреть несколько отверстий со стороны дна, куда может заходить воздух, и проделать дырки в крышке. Степень их открытия регулируют с помощью специальных шторок или обычного скотча.

Как обеспечить вращение зародыша

Яйца всех видов сельскохозяйственных птиц в процессе инкубации требуется периодически поворачивать вокруг оси. Движение не позволяет зародышу прилипнуть к подскорлупной пленке, обеспечивает более равномерный прогрев содержимого скорлупы.

Автопереворот реализуют посредством привода с электродвигателем и металлической решетки, роликов, лотков с опцией наклона. Для вращения яиц вручную достаточно рукояти снаружи корпуса.

Автоматизированные модели

Есть несколько способов, как сделать инкубатор своими руками с автоматическим переворотом яиц, бесперебойным питанием и хорошим теплосбережением.

Инкубационный аппарат из холодильника

Как сделать инкубатор с резервным питанием: собирается корпус инкубатора из холодильника. Для этого внутреннее пространство очищается и хорошо промывается дезинфицирующим раствором. В двери вырезается пара смотровых окон, которые застекляют со внутренней и внешней стороны.

Изнутри камера разделяется на две части. Нижняя — инкубационная, оснащается лотками. Верхняя — выводная, в ней устанавливается фиксированная полка. Перегородку вырезают из листа фанеры, и пробивают в ней несколько отверстий для воздухообмена. Для циркуляции воздуха внизу инкубационной камеры устанавливают небольшой вентилятор, а рядом с ним в боковой стенке просверливают пару отверстий, диаметром около сантиметра. Для выхода воздуха в верхней части корпуса делают аналогичные отверстия.

Электрическая схема выглядит так:

1. Терморегулятор для выводной и инкубационной камеры,
2. Аварийный терморегулятор,
3. Стабилизатор напряжения на 10 В,
4. Нагреватель для инкубационного отделения,
5. Нагреватель для выводного отделения,
6. Запасной нагреватель, подключенный к блоку резервного питания,
7. Резервный аккумулятор для инкубатора на 12 В,
8. Психрометр,
9. Механизм поворота лотков,
10. Регулятор уровня влажности внутри выводной и инкубационной камеры.

В автоматическом режиме работу инкубатора с резервным питанием обеспечивает блок управления, который контролирует все основные узлы. Заданную температуру в камерах поддерживают независимые терморегуляторы и нагревательные элементы, а за контроль температуры отвечают электронные термометры. Их можно собрать самостоятельно, использую различные готовые схемы, но если опыта работы с микроэлектроникой мало — лучше купить. Систему подогрева собирают из лампочек мощностью 20-25 Вт, или же прокладывают по периметру нагревательный шнур для экономии электроэнергии.

Автоматический механизм переворота яиц в инкубаторе срабатывает каждые два часа, разворачивая лотки на 45°.

За работу механизма отвечает временное электронное реле, которое собирается из тихоходного двигателя и редуктора. Выходной редукторный вал должен совершать полный оборот вокруг оси на 4 часа. Заменить самодельное реле можно аналогичным прибором от старой барабанной стиральной машинки. Механизм приводится в движение мотором от стеклоочистителя автомобиля. Чтобы понизить обороты, его дополняют цепным редуктором ступенчатого типа.

На главную ось, к которой крепится звездочка редуктора, устанавливается нижняя решетка для яиц. Над ней вешаются две дополнительные, а расстояние между ними — не менее 15 см. Для одновременного вращения все лотки соединяются тягой.

Схема инкубатора для яиц предполагает наличие двух источников питания: универсальное и бесперебойное. Резервное питание инкубатора осуществляется от аккумулятора или блока питания. Мощности блока питания — 120-150 Вт, а аккумулятора для инкубатора — от 12 В.

Для поддержания влажности на дно инкубационной камеры ставится емкость с водой и вентилятор.
