Кондиционеры кассетного типа: монтаж, цены, инструкции

Моноблочные кондиционеры

Мобильные кондиционеры

    Не требует специального монтажа Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер»)  единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Настройка режима работы

После включения автоматически установится режим охлаждения и температура +25 градусов. Если вы хотите включить другой режим, воспользуйтесь кнопкой «MODE». При каждом нажатии будет включаться один из режимов: охлаждение (пиктограмма снежинки) → нагрев (пиктограмма солнышка) → осушение (пиктограмма капелек) → вентилирование (пиктограмма вентилятора) → автоматический (AUTO). Пиктограммы отображаются на дисплее пульта и информируют о выбранном режиме работы.

Если вы включили режим вентилирования, обратите внимание на кнопку «FAN». С ее помощью можно отрегулировать скорость вентилятора

При каждом нажатии скорость будет постепенно увеличиваться: низкая → средняя → высокая.

И наконец, где купить кассетный кондиционер?

Сегодня развелось не мало сомнительных фирм предлагающих свои такие же сомнительные услуги в сфере кондиционирования. Не доверяйте вопрос выбора, покупки и монтажа кондиционеров таким компаниям, они много обещают, но в итоге Вы можете просто выкинуть крупную сумму на ветер, оставшись с некачественным прибором и неграмотным монтажом.

Компания ЛЮКС-КЛИМАТ гарантирует качество полного спектра услуг связанного с климатическим оборудованием, доверьтесь и ЛЮКС-КЛИМАТ Вас не подведет, специалисты компании квалифицированы в вопросах о выборе, покупке и установке самых качественных кондиционеров любого типа от лучших мировых производителей.

Установка

Перед началом монтажных работ подбирается подходящее место, где устройство сможет работать без дополнительной нагрузки.

Установка кассетных кондиционеров невозможна:

• в помещениях с машинными или другими маслами (они загрязняют воздух и быстро забивают фильтр системы);
• в помещениях с высоким содержанием серных веществ или ее производных;
• в помещениях с высокочастотными помехами;
• в зданиях с испарениями химических веществ;
• в местах скопления летучих газов;
• с неровными и непрочными потолками;
• в сырых комнатах, где собирается много конденсата на стенах.

Важно, чтобы после монтажа (после создания потока воздуха) перед устройством не оказались преграды. Для агрегата подбирается укромное место без попадания прямых солнечных лучей

Комплектация кассетного кондиционера

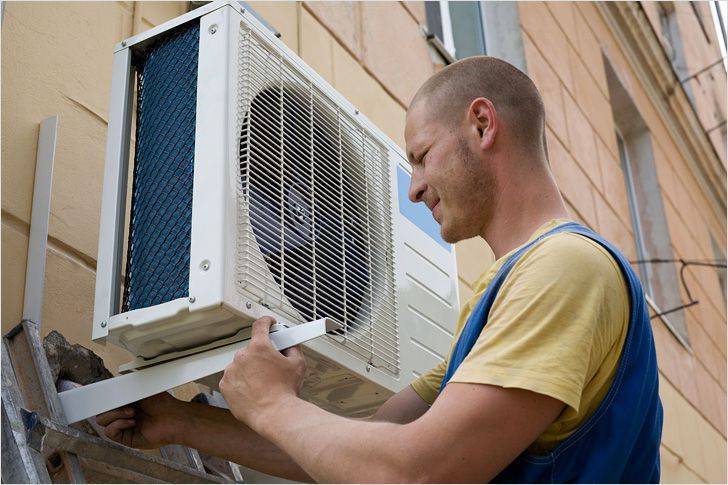

Установка внешнего блока

Перед установкой внешнего блока, внимательно ознакомьтесь с тем, какой максимальный перепад допускается. Для некоторых кондиционеров он не должен превышать 20 м.

• Внешний блок должен быть хорошо зафиксирован, чтобы не вибрировать при работе двигателя и компрессора.
• До боковых граней желательно оставить пространство в 30 см, если конструкция не подразумевает блочной схемы. Ничего не должно ограничивать выдув воздуха вентилятором, в противном случае эффективность снижается.
• Не перемещайте внешний блок, держась за декоративную решетку, вы обязательно повредите ее.
• Центр тяжести может не совпадать с геометрическим центром, поэтому правильно рассчитывайте силы.
• При транспортировке не кладите модуль набок или не нагибайте его на угол больше 45˚.
• Если планируется установка на землю, то необходимо подготовить фундамент, размер которого по длине и ширине на несколько сантиметров будет превышать размеры блока.
• При частых сильных ветрах в местности лучше не выполнять перпендикулярный монтаж к стене. Если не соблюсти это условие, то из-за сильной парусности агрегат может просто сорвать.
• Сначала изготавливаются отверстия под лапы. Подставки фиксируются при помощи анкерных болтов. После этого на них устанавливается компрессорный блок и привинчивается болтами.
• При помощи перфоратора проделайте отверстие в стене. Его диаметр должен быть таким, чтобы в него свободно поместился трубопровод и электрическая проводка. Протяните коммуникации к блоку.
• Развальцуйте и зачистите трубки, как и при установке внутреннего блока.
• Клапан внешнего блока должен быть закрыт. Открутите гайку и без задержек произведите подключение, чтобы пыль и грязь не попали внутрь. Затяните при помощи двух ключей.

Лучшие напольные мобильные кондиционеры. ТОП 5

Ballu BPAM-09H (относится к категории — лучшие мобильные кондиционеры 2019)

Функциональный и надежный мобильный кондиционер предназначается для работы в условиях квартиры, дачи или магазина.

Данная модель занимает минимум места, но при этом имеет достаточно высокий показатель мощности. Конструкция здесь реверсивная – для перехода из охлаждающего режима к обогревающему требуется поменять местами воздушную решетку с воздуховодом.

В транспортировке кондиционер тоже прост за счет малого веса и наличия колесиков. Единственный недостаток прибора – не выставляется рабочая температура.

Electrolux EACM-10HR/N3

Универсальный напольный кондиционер призван обеспечивать своему владельцу комфортные окружающие условия в течение всего года.

Он не только охлаждает в летний период года, но и греет в лютый мороз.

Кроме того, преимуществом выступает функция осушки. При этом модель не потребляет большого количества электроэнергии и издает вполне адекватный шум во время работы.

Дополнительно производитель предусмотрел в кондиционере таймеры включения и отключения.

Говоря об отрицательных качествах, пользователи чаще указывают на чересчур маркую поверхность конструкции.

Midea Cyclone CN-85 P09CN

Кондиционер подходит для работы в обычных жилых помещениях, а также офисах.

Благодаря ему все люди, находящиеся в комнате, могут чувствовать себя уютно и комфортно при любой погоде.

В устройстве предусмотрен таймер, а работать с кондиционером помогает удобный пульт дистанционного управления. Установка времени, режима работы и прочих нужных параметров не составит труда, так как интерфейс здесь понятен на интуитивном уровне.

Фильтр в рассматриваемом изделии тонный, а потому он отлично очищает воздух от вредоносных частиц.

Недостаток в кондиционере выявлен только один – отсутствие бака для накопления конденсата.

Royal Clima RM-R35CN-E

Представитель мобильных кондиционеров от популярного бренда идеально подходит для применения в течение всего года.

Реверсивный корпус, удобная панель управления электронного типа, возможность выбора режима работы вручную – далеко не все положительные особенности устройства.

Пользователей также приводит в восторг слабый уровень шума во время функционирования, а также автоматическое удаление жидкости вместе с теплым воздухом.

Радует и активный угольный фильтр, который прекрасно борется с неприятными ароматами.

Из отрицательных моментов отмечается лишь специфический дизайн.

BORK Y502

Компактный и легкий в передвижении кондиционер помещается под столом или подоконником, а потому часто остается незаметным в комнате, при этом на отлично выполняя свои функции.

Модель начинает работать в режиме охлаждения как только температура воздуха достигает 25 градусов. Если же в помещении данный показатель уменьшится, кондиционер автоматически переходит в режим обогрева.

Из преимуществ тут стоит отметит следующие моменты:

• эффективная работа при малом затрачивании энергии,
• два режима,
• транспортабельность,
• достойная рабочая площадь,
• оригинальное оформление.

В качестве минуса выступает шумность прибора.

И наконец, где купить кассетный кондиционер?

Сегодня развелось не мало сомнительных фирм предлагающих свои такие же сомнительные услуги в сфере кондиционирования. Не доверяйте вопрос выбора, покупки и монтажа кондиционеров таким компаниям, они много обещают, но в итоге Вы можете просто выкинуть крупную сумму на ветер, оставшись с некачественным прибором и неграмотным монтажом.

Компания ЛЮКС-КЛИМАТ гарантирует качество полного спектра услуг связанного с климатическим оборудованием, доверьтесь и ЛЮКС-КЛИМАТ Вас не подведет, специалисты компании квалифицированы в вопросах о выборе, покупке и установке самых качественных кондиционеров любого типа от лучших мировых производителей.

Самостоятельное обслуживание кассетных кондиционеров

Самостоятельное обслуживание кондиционеров кассетного типа заключается в периодической чистке воздушных фильтров и мойке под струей проточной воды декоративной решетки. Конструкция декоративной панели внутреннего блока позволяет легко снимать воздухозаборную решетку с фильтром без применения дополнительных инструментов для демонтажа. Для полного технического обслуживания, включающего в себя проверку и чистку всех узлов наружного и внутреннего блока необходимо обратиться в специализированную организацию.

Подытожим ранее сказанное. Кассетные кондиционеры имеют высокую мощность и используются для помещений большого размера. Эти модели идеально подходят для помещений с высокими потолками и применяются для поддержания микроклимата в помещениях, где невозможно размещение сплит-систем настенного типа или их размещение нецелесообразно по ряду причин.

Инструкции к пульту управления и кондиционерам Quattroclima

Инструкция к кондиционерам идет в комплекте с устройством, и одинакова для всей линейки. Основные разделы инструкции хорошо проиллюстрированы, и имеют простую терминологию, чтобы любой новичок смог справиться с управлением прибора. Руководство включает основные разделы:

Меры предосторожности. Здесь кратко описано куда не нужно «сувать пальцы», чем мыть кондиционер, и почему не стоит сидеть под/на кондиционерах;
Описание внутреннего блока сплит системы

Где и что находится;

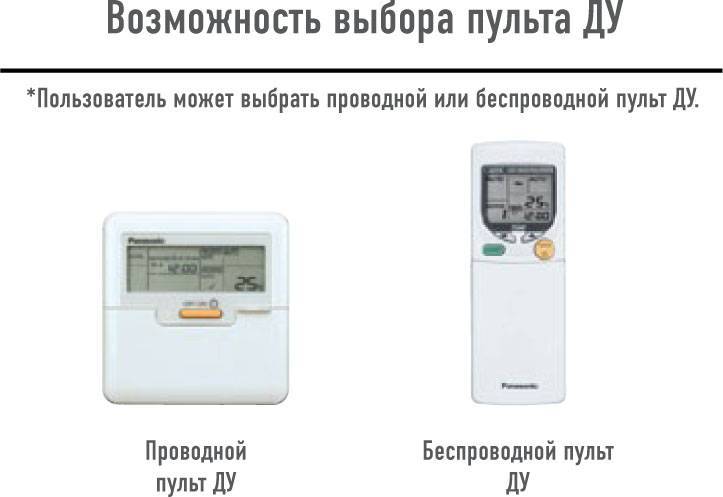

Пульт для кондиционера. Функциональное назначение каждой кнопки. Как управлять жалюзи, скоростью, установить таймер, перевести в режим HEAT, DRY, COOL, AUTO, как заменить батарейку в пульте – все это подробно описано в разделе.
Самостоятельный ремонт кондиционера, перед тем как обратиться в сервисную службу. Советы что делать, если кондиционер не работает и как побороть проблему.
Последний раздел в духе «А знаете ли Вы?». Здесь собраны рекомендации по эксплуатации, и особенности работы некоторых режимов.

Применение и принцип установки

Благодаря особенностям конструкции и функционирования, а также привлекательному внешнему виду и широким эксплуатационным возможностям такого устройства кассетное климатическое оборудование устанавливается в жилых помещениях, а также на объектах гражданского, промышленного и полупромышленного типа.

Единственным ограничением при использовании подобной техники является высота комнаты. В квартире со стандартной высотой потолков 2,5 м установка кассетного кондиционера исключена, так как помимо того, что конструкция подвесного потолка будет скрадывать пространство, сам внутренний блок дополнительно займёт место.

Учитывая такую особенность, главной рекомендацией при монтаже устройства является соблюдение высоты помещения, которая не должна быть ниже 3,0 м.

Соблазн установить в доме или в офисе такую технику велик, так как помимо своей основной функции – охлаждения помещения, кассетная климатическая техника способна работать ещё и на нагрев, дополнительно к тому осушая воздушную среду, если в этом есть необходимость, или в случаях, когда оборудование планируется использовать на объектах с высоким уровнем влажности. Но этим не ограничиваются возможности кассетного устройства, так как наряду с прочими функциями система кондиционирования на базе данного оборудования дополняет собой систему вентиляции. Однако эффективность притока воздуха невелика – всего 10% от общего объема. Но всё же даже столь небольшая возможность забора воздушных потоков с улицы является боле выигрышной, недели отсутствие таковой в принципе.

Монтаж кассетного кондиционера, как уже было сказано, осуществляется под потолком. Но это касается только внутреннего блока. Наружная рабочая часть оборудования располагается снаружи здания на участке несущей стены, который выбирается с учётом конфигурации помещения и особенностей прокладки соединительных трасс между двумя блоками. Уровень шума кассетного устройства невелик, так как компрессор является частью конструкции наружного блока, соответственно, внутри помещения техника работает максимально бесшумно. Внутренний блок содержит в себе испаритель, наружная рабочая часть оборудования включает в себя компрессор, конденсатор, вентилятор.

Как правило, монтаж такой техники производится с участием специалистов, так как кассетное устройство помимо непосредственной сложности крепления и организации отводящих, а также приточных воздушных коммуникаций, подразумевает наладку оборудования. Если моноблочные или стандартные бытовые сплит-системы допускают самостоятельную установку ввиду того, что такая техника намного проще по конструкции, то монтаж кассетных устройств порой физически затруднительно произвести. А наладка подобного оборудования требует определённых навыков для проведения работ такого рода ввиду наличия множества узлов, включая электронику и автоматику.

Монтаж внутренней части

Установка простых кассетных кондиционеров начинается с монтажа внутреннего блока. Лучшее место для кондиционера — в центре комнаты. Устройство будет наиболее эффективно и полезно, сможет создать правильный воздушный поток.

Перед монтажом блока создается картонный образец, совпадающий по размерам с устройством (если такого образца нет в комплекте с устройством).

Образец прикладывается к месту на стене или потолке, чтобы определить фронт работ. Если есть такая необходимость, проводится обрезка профиля потолка (алюминиевого), но только после его тщательного укрепления. Для снижения вибрации внутреннего блока перед монтажом потолок дополнительно оснащается пенопластовыми вставками. Для шпилек, на которых будет держаться кондиционер, проделываются отверстия с помощью дрели.

Монтаж дополнительных труб

С помощью уровня проверяется положение блока (иначе в будущем будет собираться жидкость). После этого измеряется расстояние для будущей магистрали с фреоном. Трубы, которые идут в комплекте с устройством, аккуратно подрезаются под сделанные замеры

Важно вычистить всю металлическую стружку, которая может оставаться в обрезках. Для обработки краев труб используются специальные инструменты

Для установки труб проводится изоляции с помощью скотча или липкой ленты. Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.

Подсоединение внутренней части системы

Закрепленные трубы следует подключить к блоку. Для этого проводятся последовательные действия:

• трубы подводятся к соплам внутренней части устройства;
• гайка надевается на патрубок;
• к трубе крепится конус;
• конус надежно фиксируется;
• между блоком и трубой крепится утеплитель.

После окончательной фиксации соединительных частей устанавливается планка, которая прикрывает трубы. С помощью уровня устанавливается облицовка – внутренний блок полностью прикрывается и подстраивается под декор.

Устройство бытового кассетного кондиционера

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

1. Внешний (уличный).
2. Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

Главные части (модули) кассетной сплит-системы, составляющие полноценный набор системы кондиционирования. Как видно из картинки, внешний блок мало чем отличается от тех, что применяются в классических настенных кондиционерах

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.

Блочный уличный модуль содержит внутри следующие компоненты:

• компрессор;
• конденсатор;
• вентилятор;
• элементы автоматики;
• электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Исполнение внешнего модуля: 1 – холодильный компрессор; 2 – клапан на четыре хода; 3 – электронная и электрическая плата; 4 – вентилятор конденсатора; 5 – оребренные трубки конденсатора; 6 – фильтр-осушитель; 7 – блок запорных кранов; 8 -крышка

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Конструктивное исполнение кассеты: 1 – облегченный корпус кассеты; 2 – дополнительный воздушный интерфейс; 3 – канал под забор наружного воздуха; 4 – испаритель с био-покрытием; 5 – вентилятор; 6 – распределительная панель; 7 – фильтр-ионизатор; 8 – воздухозаборная решетка

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

1. Воздухозаборную решетку.
2. Фильтр грубой очистки.
3. Фильтр ионизатор.
4. Жесткую раму.
5. Лицевую накладку.
6. Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Внутренние модули кассетной сплит-системы, смонтированные в помещении офиса. В данном случае используется открытая конструкция подвеса на каркас, изготовленная из прямоугольных металлических профилей

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.

Правила использования

Чтобы кондиционер прослужил долгие годы, необходимо не только грамотно установить его, но и правильно использовать. Системы кондиционирования состоят из множества компонентов, которые нуждаются во внимании. Аппарат необходимо регулярно обслуживать, очищать от грязи, дозаправлять.

Обычно эти работы доверяют той же компании, которая устанавливала кондиционер. Теоретически, своими руками можно провести часть обслуживания, но аппарат находится на большой высоте и порой приходится снимать некоторые навесные плиты, чтобы добраться до нужных частей системы.

Поэтому рекомендуем доверить обслуживание профессионалам. Проводите очистку и проверку аппарата минимум два раза в год: перед сезоном использования и после него. Если дополнительно эксплуатируете кондиционер осенью или весной, обслуживайте его не менее 3-4 раз в год.
