Ионные котлы отопления: подробно рассмотрим принцип работы

Какой теплоноситель подходит для ионного котла

Ионный электрический котел очень требователен к качеству теплоносителя. Для него не подходит дистиллированная вода и незамерзающая жидкость. В качестве теплоносителя нужно использовать обычную воду из-под крана, прошедшую специальную подготовку. В паспорте нагревателя указано, сколько соли должно содержаться в теплоносителе.

Чтобы «настроить» теплоноситель для ионных котлов отопления, по отзывам, нужно потратить немало времени. Например, если сопротивление воды недостаточное, то ее нужно подсолить. Подходит обычная пищевая соль. Сыпать ее нужно совсем немного, буквально на кончике чайной ложки. Потом подсоленную жидкость прогоняют по системе и замеряют сопротивление. Если оно достигло необходимого уровня, указанного в паспорте, то можно все оставить как есть. В случае необходимости в теплоноситель добавляют еще соли или же разбавляют его дистиллированной водой.

Как подобрать ионный котел

Выбирают требуемый агрегат по мощности из условия, что 1 кВт тепловой мощности достаточно для нагрева площади 10 м2. К расчету нужно добавить еще приблизительно 20% для учета тепловых потерь объекта.

Кроме того перед выбором нужно уточнить какую функцию он будет нести в схеме теплоснабжения, как основной источник тепла или вспомогательный для поддержания температуры в ночное время или в период предельно низких температурах наружного воздуха.

Также потребуется учитывать режим электрической нагрузки 220В или 380 В, и возможность внутридомовой электрической сети несли нагрузку по такому котлу. Для выбора конкретной модели потребуется учитывать схему отопления, так, если в доме есть система «теплый пол» мощность котла выбирается на 30% больше.

Электрический котел в отоплении квартиры

Грамотный выбор котла – один из важнейших факторов, для достижения комфортных температурных показателей в квартире.

Важные аспекты для оптимального отопления котлом:

• Мощность котла. Суть мощности котла заключается в мощности конкретно ТЭНа агрегата. Данные нагревательные элементы можно устанавливаются в количестве от одного до трех. Мощность определяется в кВт, колеблется от 2кВт до 60 кВт.
• Проведение расчета нужной мощности агрегата. Данный расчет зависит от многих факторов. В теплотехническом расчете учитывается вся площадь квартиры, включая непосредственно места, где не происходит отопление. В этом расчете учитывается и состояние здания, и теплоизоляция. Второй расчет заключается в нужной тепловой мощности для водоснабжения, в котором учитываются точки водозабора и их количества.
• Возможности управления мощностью прибора.
• Буферная емкость под котел. Данная теплоаккумулирующая емкость включается между котлом и отопительной системой и считается лучшим использованием для котла. Присутствие теплоаккумулятора является для владельца выгодным вложением, которое позволяет экономить. Дело в том, что данная емкость работает ночью, при этом использует льготные тарифы на электричество.
• Фирма производитель.

Котлы имеют вполне несложную конструкцию. Они производятся с электронагревателем (ТЭНом), электродные или индукционные, со своими достоинства и недостатками.

Что выбрать: сравнение потребления, стоимости, простоты эксплуатации

Если ориентироваться на простоту установки, удобство эксплуатации, среднюю цену, то первое место в рейтинге занимают котлы с ТЭНами. Стандартно выполняются в моноблочном корпусе полностью готовым к работе после установки — в нем уже есть группа безопасности расширительный бак, циркуляционный насос и прочие элементы. Достаточно лишь подключить к вводу и выводу системы отопления. Но они же на последнем месте по экономности и энергосберегающими их нельзя назвать.

Если рассматривать вопрос, какой электрический котел самый экономичный и с лучшим энергосбережением, то следует рассматривать индукционные и ионные агрегаты.

Вихревые нагреватели на первом месте по экономности, но имеют ряд недостатков, которые немного нивелируют данное достоинство: цена, сложность в ремонте, большие габариты. Это самые дорогие и неудобные электрокотлы из рассматриваемых: стоимость такого изделия на 25 кВт — 86 тыс. руб. (ТЭНовый прибор на 24 кВт можно купить за 46 тыс.).

Ниже приведена таблица сравнения разных типов электрокотлов. Но данным в ней не стоит безоговорочно доверять — производители стараются показать именно свои изделия в выгодном свете. Например, в иных источниках ионные котлы показаны намного экономными и эффективными, чем ТЭНовые.

ТЭНовый	Электродный	Индукционный
КПД	98 %	94 %	99 %
Потеря в мощности через 12 месяцев использования	20 %	15 %	0 %
Максимальное давление	3 атм	3 атм	6 атм
Температура нагрева	До 90 град	До 85 град	До 115 град
Срок службы	3–7 лет	10–12 лет	30–60 лет
Вероятность отказа в течение 12 месяцев	15–20 %	15–35 %	0 %

Еще одним минусом SAV и ВИН являются большие габариты самого корпуса и отдельных элементов, в которые входит шкаф управления. Изделие же с трубчатым электронагревателем содержит все необходимое в компактном корпусе, а ионный котел вообще напоминает толстую водопроводную трубу. Вес индукционного котла на 25 кВт — 80 кг, ТЭНового той же мощности — 40 кг.

Вихревые котлы все реже выбирают для частных домов. Хотя такие аппараты самые энергосберегающие, они чаще используются там, где без индукционного нагрева не обойтись — в промышленной, производственной среде, на химических предприятиях.

Экономика использования ВИН

Наименование помещения	Отапливаемая площадь/объем	Модель ВИН	Мощность, кВт	Стоимость кВт/ч., руб.	Месячная оплата, руб./мес.	Оплата за отопительный период, руб.
1-ком квартира	50 м²	ВИН-3	3	2.0	1227.6	9147.6
Дом	100 м²	ВИН-7	7	2.2	2864.4	21334.4
Гаражный бокс	450 м³	ВИН-10	10	3.2	5952	45888
Ангар	1000 м³	ВИН-20	20	3.2	11904	91776

Ионные (электродные) котлы — оптимальный выбор в эконом классе по всем параметрам, особенно со стороны стоимости, если нужен энергосберегающий нагреватель для отопления частного дома. Их экономность и КПД может быть несколько ниже, чем у индукционных и ТЭНовых изделий, но это компенсируется удобством обслуживания, малыми размерами. Немаловажным фактом на пользу ионных котлов является цена — это самые дешевые энергосберегающие нагреватели для отопления, (4–5 тыс. руб.).

Ионные котлы — хороший вариант в роли дополнительного источника нагрева. Если же использовать их как основные приборы, то можно врезать несколько таких цилиндриков для большей эффективности.

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос.
• Инвертор сварочный.
• Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
• Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

1. Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
2. Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
3. На торцевых частях трубы крепится мелкочастотная металлическая сетка.
4. Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
5. Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления

1. К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
2. Устанавливается циркулярный насос.
3. К готовой катушке подключается инвертирующий элемент на 18—25 А.
4. Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

Как подключить котел своими руками, схема

1. Источник постоянного тока 220 V.
2. Индукционный котёл.
3. Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
4. Шар-кран.
5. Циркуляционный насос.
6. Фильтр сетчатый.
7. Бак мембранный для водоснабжения.
8. Радиатор.
9. Указатель линии наполнения и слива отопительной системы.

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Простой ионный котле своими руками

Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:

• Труба стальная диаметром 5-10 см
• Клеммы заземления и нулевого провода
• Электроды
• Провода
• Металлический тройник и муфта
• Упорство и желание

Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:

• На электрод подается исключительно фаза
• На корпус подается исключительно нулевой провод
• Обязательно предусматривается надежное заземление

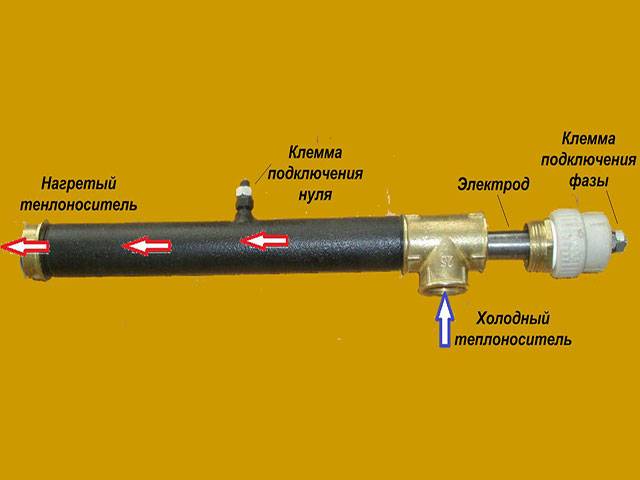

Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:

• Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
• Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
• С одной стороны, посредством тройника устанавливаются электроды
• Тройник также необходим для организации выхода и входа теплоносителя
• Со второй стороны делают подключение к отопительной магистрали
• Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)

• Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
• Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта

Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.

Параметры выбора

Вид и тип котла, как и его стоимость — не единственные параметры, которые нужно учитывать при выборе. Не стоит ориентироваться и на рекламные заверения. Все электрокотлы обладают примерно одинаковым КПД — 95–98%. Лучше всего подбирать подходящую модель, ориентируясь на технические характеристики агрегата.

Мощность

Выбор отопительного оборудования для системы отопления частного дома

Самый важный технический параметр — это мощность устройства. От нее зависит способность системы обеспечивать комфортную температуру в обогреваемых помещениях. Для выбора модели по мощности придется сделать простейшие расчеты. Для обогрева 10 кв. метров площади потребуется мощность 1 кВт. Умножаем площадь обогреваемой части дома на эту цифру и получаем необходимую мощность электрического котла. Для двухконтурных моделей эту цифру нужно увеличить на 25%.

Сравнительная характеристика

Минимизировать эксплуатационные расходы поможет установка агрегата со ступенями мощности. В этом случае регулировка будет происходить за счет встроенной автоматики — термостата.

Принцип действия автоматики очень прост. Как только температура теплоносителя достигнет заданных параметров, термостат отключит ТЭН. Более сложные датчики не отключают нагреватель полностью, а обеспечивают плавное регулирование температурных показателей. Стоимость такой модели существенно выше, но эксплуатационные затраты будут значительно меньше, чем при использовании недорогих моделей с минимальным количеством автоматики.

Комплектность

Руснит 236M 36 кВт

Комплект поставки может существенно различаться. Это относится как к самому котлу, так и к необходимым для монтажа сети приспособлениям и дополнительному оборудованию. А это циркуляционный насос, расширительный бачок, датчики и т. п.

Полная комплектация, безусловно, сделает котел более дорогим, что вполне оправдано. В таких комплектах все элементы системы идеально подходят друг другу. При самостоятельном выборе легко ошибиться, и экономия не просто окажется ложной, а сможет легко привести к дополнительным затратам.

Производитель

AEG ETH 13

Условно важный параметр. На рынке представлена продукция разных компаний — и отечественных, и иностранных. Их изделия отличаются не только параметрами и комплектацией, но также ценовым диапазоном.

Электрокотлы ведущих производителей всегда будут стоить дороже. Но это не означает, что приборы эконом-класса, выпущенные российскими компаниями, с точки зрения технических возможностей, качества и надежности будут хуже. Следует понимать, что в цену изделия заложены такие показатели, как дальность доставки и известность бренда.

Габариты

Еще один параметр, который далеко не всегда имеет значение. Малогабаритные модели можно установить практически в любом месте. Они не портят внутренний вид дома и не вредят тщательно продуманному дизайну, но имеют один нюанс. В отличие от больших моделей малогабаритные электрокотлы отличаются большей нагрузкой на встроенные в них ТЭНы.

В результате прослужит такой котел значительно меньше, чем крупногабаритная модель той же мощности. Модели с небольшими габаритными размерами стоит выбирать в том случае, если установка большого агрегата невозможна.

Дизайн

Отлично вписывается в кухонный интерьер

Дизайн — важный, но не определяющий фактор. Котел должен обеспечивать эффективный обогрев, а не служить украшением дома.

Значительно важнее любых дизайнерских изысков такие параметры, как мощность, способ подключения к электросети, конструкция агрегата и количество контуров.

Способ подключения

По способу подключения все котлы делятся на две группы — одно- и трехфазные. Первые подключаются к сети 200 В, а вторые должны обеспечиваться напряжением электрической сети, равной 380 В.

Маломощные модели могут относиться к любой из этих групп. Агрегаты, мощность которых более 12 кВт, всегда трехфазные.

Выбирать конкретный тип прибора необходимо, учитывая особенности электросети, к которой будет осуществляться подключение. Лучше всего посоветоваться с электриком.

Способ монтажа

Монтаж системы отопления дома

Электрокотел может монтироваться на стену или устанавливаться на пол. Настенные модели, как правило, более популярны, так как не требуют выделения дополнительного пространства и не загромождают помещение.

Для автономной отопительной сети небольшого дома достаточно настенной модели. В больших системах со значительным объемом циркулирующего теплоносителя лучше применять напольные электрические агрегаты.

Сложности при эксплуатации

В процессе использования потребитель может столкнуться с некоторыми проблемами, характерными для электродных нагревателей:

Важную роль играет качество теплоносителя. От этого зависит срок службы изделия и надежность эксплуатации. Использование водопроводной жидкости может привести к повышенной коррозии металлических трубопроводов и радиаторов и уменьшению КПД. Производители рекомендуют владельцам электродных котлов использовать готовые составы, обладающие необходимыми физико-химическими характеристиками

Жидкость со временем меняет свои свойства, поэтому через 3-4 года требуется заполнение системы свежим теплоносителем.
Необходимо уделить внимание обеспечению электробезопасности агрегата. Корпус прибора подключается к нулевому кабелю, фаза – к электродам

При монтаже обязательно должно быть предусмотрено заземление. Электрокотлы создают большую нагрузку на сеть, поэтому перед установкой отопительного прибора следует удостовериться в надежности проводки во всем помещении.
Под постоянным воздействием тока ускоряются процессы электрокоррозии стали и чугуна, что в несколько раз сокращает срок службы системы. Использовать с электродными агрегатами следует алюминиевые или биметаллические коммуникации и радиаторы. Чтобы обеспечить теплом дачу или дом, требуется убедиться, что элементы отопительной системы изготовлены из рекомендованных материалов.

Первостепенные плюсы использования ионного котла

Для установки ионного (электродного) котла не нужно отказываться от использования газа, подключенного в вашем доме. Главное – это наличие разводки из радиаторов и магистралей. Стоит отметить, что электродные котлы, как правило, производят роль второстепенных устройств в доме. Если стоимость тарифа на газ демонстрирует рост показателей, то рекомендуется использовать ионную систему в качестве первостепенного источника обогрева помещения.

Рассмотрим позитивные характеристики ионного электродного котла отопления:

• Надежность, или пожаробезопасность;
• Бесшумность работы;
• Отсутствие необходимости в отдельном помещении для установки устройства – компактность;
• Не предусмотрено наличие продуктов сгорания – экологичный принцип работы;
• Автономность отопления помещения;
• Отсутствие сложных манипуляций при процессе монтажа системы;
• Высокая степень экономичности;
• Показатели КПД до 99 процентов;
• Возможность эксплуатации ионного котла на газе.

Наличие вмонтированной автоматической системы способствует выставлению оптимальной температуры, которая поддерживается в помещении в течение необходимого времени. Для повышения экономичности прибора необходимо запрограммировать систему отопления на снижение температуры в будние дни, когда в помещении отсутствуют люди.

Многие пользователи ионного котла отмечают эффективность и надёжность аварийной системы безопасности, которая активирует автоматическое отключение котла. Владельцы электродного котла выявляют еще один плюс устройства – отсутствие коротких замыканий.

Минусы использования ионного котла

• Отсутствие постоянного электроснабжения;
• Требуется высокая мощность электричества для активации работы котла;
• Высокие требования к качеству воды;
• Требования к заземлению прибора – снижение риска при работе устройства;
• Поддерживать температуры воды 70 градусов, чтобы показатели расхода были минимальными;
• Устнановка водяного насоса, который будет циркулировать воду в теплоносителе.

Рекомендации:

1. При процессе расчета нужно учитывать следующее: 8 л теплоносителя обязаны соответствовать 1 кВт;
2. Использованные теплоносители необходимо грамотно утилизировать. Слив теплоносителя в водоем/канализацию/грунт – запрещен;
3. Перед проведением монтажных работ рекомендуется максимально очистить структуру магистралей чистой водой, либо специальными химическими средства, предназначенными для прочистки магистрали.
4. Приемлемая температура имеет показатели 50-70 градусов – все технические сведения указываются в паспорте теплонагревательного устройства.

Лучшие производители

Благодаря своим преимуществам ионные котлы остаются весьма востребованными источниками теплоснабжения на российском рынке.

Их выпускают ряд отечественных заводов, также имеются модели западных производителей.

Общий обзор самых востребованных брендов:

1. “Галан”, котлоагрегат московской фирмы. Фирма производит несколько базовых моделей в сети 220 В: ” Очаг”, ” Турбо” и ” Гейзер”, а сети 380 В – ” Вулкан”. К устройствам потребуется купить основной блок управления ” Навигатор”, защитный автомат “ABB”, терморегулятор “BeeRT”, управляющий производительностью циркуляционного электронасоса.
2. Электродные ионные котлы Берил, российского производителя, выпускаются в 2-х типоразмерах для сети 220/380 В и соответственно мощностью 9/33 кВт. Имеет верхнюю установку блока включения к электросети, что упрощает монтаж и техобслуживание. К нему необходимо дополнительно приобрести блок ЦСУ “Евро”, который позволяет выполнять ступенчатое управление мощностью подогрева теплоносителя, через каждые 200 Вт.
3. Котлы электродные марки ЭОУ отечественного производителя, с диапазоном мощности от 2 до 120 кВт, в сети 220/380 В.
4. “Форсаж” украинского производителя, оборудованы специальным защитным кожухом, повышающим безопасную эксплуатацию, имеющий дизайнерский внешний вид. Представлена 5-ю модификациями для сети 220 В, мощностью от 3.0 до 20 кВт, которые комплектуются блоком управления ЭЦРТ.
5. STAFOR, латвийского производителя, соответствует требованиям ЕС. Конструкция обладает рядом инновационных решений, в том числе — использует “клетку Фарадея” с распределением предохранительного и рабочего нуля. С ним совместно возможно купить фирменный теплоноситель о и специализированную присадку STATERM POWER, позволяющую вовремя вносить поправки в химсостав электролита для регулирования эффективности работы котла.

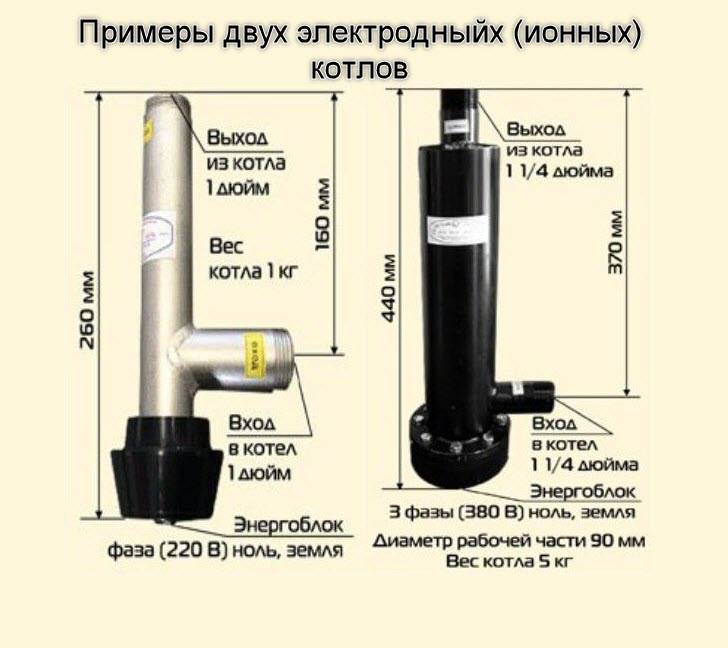

Электрические ионные котлы

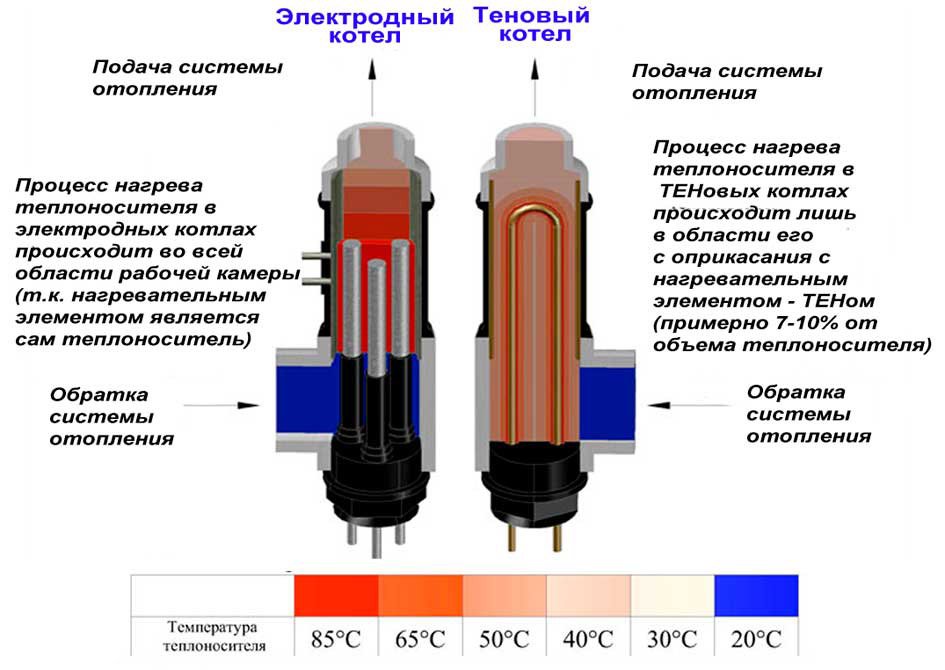

Такие котлы работают по принципу прогрева воды (теплоносителя) методом ионизации. Данный процесс происходит следующим образом:

При включении котла к сети водные молекулы разделяются на положительные и отрицательные ионы, которые колеблются между двумя электродами (анодом и катодом). Во время этого процесса вырабатывается тепловая энергия. Она сразу передается теплоносителю, распространяющему ее по всей отопительной системе.

Используются такие агрегаты в качестве автономной отопительной системы. Отличаются они от котлов с ТЭНами небольшими размерами, а так же блоком электродов, который имеет высокую производительность и экономичность. В воду, играющую роль теплоносителя, дополнительно добавляют поваренную соль. Это необходимо для повышения электросопротивления воды. Во избежание коррозии металла или образования накипи в систему, вместо воды, заливают тосол, разработанный специально для ионных котлов.

Электродные котлы изначально применялись только в военных целях для обогрева подводных лодок или военных кораблей. После чего немного изменив конструкцию, разработчики начали выпускать котлы для бытового или промышленного использования.

К примеру, котел марки «Галан» выпускается в соответствии со всеми установленными нормами военной техники, так как производители специализируются на изготовлении приборов для подводных лодок и кораблей.

Лучшие производители

Благодаря своим преимуществам ионные котлы остаются весьма востребованными источниками теплоснабжения на российском рынке.

Их выпускают ряд отечественных заводов, также имеются модели западных производителей.

Общий обзор самых востребованных брендов:

1. «Галан», котлоагрегат московской фирмы. Фирма производит несколько базовых моделей в сети 220 В: » Очаг», » Турбо» и » Гейзер», а сети 380 В — » Вулкан». К устройствам потребуется купить основной блок управления » Навигатор», защитный автомат «ABB», терморегулятор «BeeRT», управляющий производительностью циркуляционного электронасоса.
2. Электродные ионные котлы Берил, российского производителя, выпускаются в 2-х типоразмерах для сети 220/380 В и соответственно мощностью 9/33 кВт. Имеет верхнюю установку блока включения к электросети, что упрощает монтаж и техобслуживание. К нему необходимо дополнительно приобрести блок ЦСУ «Евро», который позволяет выполнять ступенчатое управление мощностью подогрева теплоносителя, через каждые 200 Вт.
3. Котлы электродные марки ЭОУ отечественного производителя, с диапазоном мощности от 2 до 120 кВт, в сети 220/380 В.
4. «Форсаж» украинского производителя, оборудованы специальным защитным кожухом, повышающим безопасную эксплуатацию, имеющий дизайнерский внешний вид. Представлена 5-ю модификациями для сети 220 В, мощностью от 3.0 до 20 кВт, которые комплектуются блоком управления ЭЦРТ.
5. STAFOR, латвийского производителя, соответствует требованиям ЕС. Конструкция обладает рядом инновационных решений, в том числе — использует «клетку Фарадея» с распределением предохранительного и рабочего нуля. С ним совместно возможно купить фирменный теплоноситель о и специализированную присадку STATERM POWER, позволяющую вовремя вносить поправки в химсостав электролита для регулирования эффективности работы котла.

Достоинства и недостатки

В технической литературе достаточно много противоречивой информации о работе ионных котлов. Тем не менее, достигнутые технологические параметры работы такой системы нагрева говорят о существенных преимуществах его по сравнению с аналогичными отопительными устройствами функционирующих на электроэнергии:

1. Самый высокий уровень эффективности КПД 90-98 %, выше чем у обычных ТЭновых конструкций.
2. Высокая скорость выхода ионных котлов отопления на рабочую мощность.
3. Малые габариты и вес, что упрощает обвязку ионного котла.
4. Нет необходимости обустройства дымовентиляционной системы в. обогреваемом помещении.
5. Отсутствует перегрев и утечки теплоносителя.
6. Перепады напряжения в сети, незначительно снижают мощность ионных котлов отопления, но при этом не останавливают процесс нагрева теплоносителя.
7. Можно размещать в отопительный контур с традиционным котлоагрегатом, работающим на любом топливе в качестве дополнительного источника отопления в ночное время или в часы максимума нагрузки.
8. Допускается каскадная установка нескольких ионных агрегатов со ступенчатой регулировкой мощности обогрева.
9. При правильной утилизации отработанного теплоносителя, ионные котлов — абсолютно не представляют угрозу окружающей среды.
10. Имеют низкую стоимость по сравнению с традиционными агрегатами.

Недостатки ионных котлоагрегатов:

1. Специфические параметры по качеству греющей среды.
2. Не все приборы отопления могут работать в паре с ионными электродными котлами. Специалисты рекомендуют использовать биметаллические либо алюминиевые батареи. Причем последние не должны содержать окислов, которые могут изменить химсостав электролита и внести разбалансировку в работу всей системы.
3. Высокое требование к электрозаземлению.
4. Ограничение по предельной температуре — до 70 С.
5. Электроды довольно скоро покрываются накипью и требуют периодической замены.
6. Недопустимо работать в контуре нагрева ГВС.

История появления ионных котлов

Первые ионные котлы отопления проточной модификации стали устанавливать на военных объектах для обогрева подводных лодок и кораблях ВМФ СССР. Технология была рассекречена в 90-х годах, после распада СССР.

Развитием этой конструкции котлов занималась российская . В 1994 году вышел первый серийный выпуск ионных котлов ГАЛАН.

За 20 лет модель успешно развивалась, менялись конструктивные характеристики и применяемые материалы. Создание автоматики «Крос», дало возможность устройству работать с водой любого качества, что существенно увеличило область использования ионных котлов.

«Крос» настраивается при первоначальном пуске, и далее стабильно работает, автоматически подстраиваясь под реальное качество теплоносителя, чем обеспечивает высокий КПД бытовых отопительных котлов.

В процессе работы не требуется ручное управления, поэтому на панели нет элементов регулировки, только индикаторы технического состояния.

Котел хорошо интегрируется с внешними климатическими блоками регулирования, с возможностью работать в системе «Умный дом» и DSM управления.

Котёл «Галан» – продукт конверсионных разработок

Отопительный агрегат «Галан» выпускается по нормативам, предъявляемым к военной технике, поскольку это устройство является конверсивной разработкой предприятий, выпускающих приборы для отопления подводных лодок и военных кораблей.

Электродный котёл «Галан» представляет собой цилиндр, диаметр которого – 60 мм и длина – 310 мм. Ток подаётся к агрегату с помощью концентрических трубчатых электродов, затем передаётся к теплоносителю. Разогретый теплоноситель циркуляционным потоком распространяется по трубам и радиаторам. В отопительных системах с электродными устройствами «Галан» циркуляционный насос служит для ускорения разогрева теплоносителя, а затем его можно отключить.

Преимущества ионного котла марки «Галан»:

• наличие встроенного датчика автоматического контроля нагрева;
• высокий КПД – до 98%;
• низкая чувствительность к перепадам напряжения;
• небольшое энергопотребление;
• отсутствие необходимости согласования на установку и использования с котлонадзором;
• более компактные, чем у ТЭНовых агрегатов, габариты;
• невысокая стоимость – от 250-300 долларов.

Для этих агрегатов был разработан специальный антифриз «Поток». Добавки к этой жидкости замедляют образование накипи на стенках устройства и протекание коррозионных процессов металла.

При монтаже своими руками электрической части обогревательной схемы необходимо пользоваться «Инструкцией» Главгосэнергонадзора 21.03.94 г. №42-6/8-ЭТ.
