Качели своими руками из профильной трубы: для детей, чертежи и размеры

Полезные рекомендации

И спинку, и сиденье надо делать как можно более гладкими — при этом не имеет значения, будет ли пользоваться качелями взрослый либо ребенок. Идеальным выбором потому окажутся бруски либо доски, которые отшлифовали наждаком. Первоначально обработка производится с крупным зерном, потом его калибр уменьшают. Для крепления нарезанных досок применяются заблаговременно подготовленные выемки. В них вкручивают болты, стараясь утопить головки.

До завершения сборки все дерево пропитывают антисептиком и лаком. Металлические части надо грунтовать и красить. По углам каркаса ставятся рым-болты. Для прикрепления цепей на ушки подобных болтов применяются либо нарезные муфты, либо монтажные карабины. Подвешивать скамейки нужно также на рым-болты. У домашних мастеров есть выбор, закреплять ли их на углах или поверх краев.

Полезно будет дополнить качели козырьком. Не только детям, но и взрослым очень важна эффективная защита от осадков и солнечных лучей. Козырек представляет собой прямоугольную стальную раму с усилением перемычками. Сверху на раме монтируют лист поликарбоната.

Сечение профилей для козырька обычно невелико. Их сваривают между собой и закрепляют на верх каркаса качелей, также с применением сварочных аппаратов. Устанавливать лист поликарбоната можно только после высыхания краски на металле. Его фиксируют саморезами, дополненными уплотняющими шайбами. Торец козырька рекомендуется перекрывать профилем из полимера, который не позволит проникнуть внутрь насекомым или пылинкам.

Разновидность качелей

Прежде чем приступить к сооружению качелей необходимо определить некоторые моменты:

Предназначение: забава для детей, отдых для взрослых или то и другое. Детские качели — это лучший вариант развлечений на даче.

Габариты. Необходимо учитывать размер приусадебного участка при определении габаритов будущей качели.

Сезонность. Качели из некоторых материалов нельзя оставлять зимовать под открытым небом.

Очень важно выбрать внешний вид конструкции, чтобы она эффектно подчеркнула ландшафтный дизайн участка. Качели могут быть как переносными, так и стационарными

Переносные модели имеют разборную конструкцию, которая устанавливается на землю, или подвесную

Дизайн может быть как традиционным, так и необычным

Переносные модели имеют разборную конструкцию, которая устанавливается на землю, или подвесную. Дизайн может быть как традиционным, так и необычным.

Рассмотрим самые простые варианты, которые можно сделать своими руками:

Качель из автомобильных покрышек

Самый простой вариант — это покрышка, обвязанная канатом. Также можно использовать цепь и зафиксировать ее винтами. Еще один вариант предполагает горизонтальное расположение покрышки. Необходимо прорезать в покрышке несколько отверстий (не менее 3 — х), вставить в них металлические крючки и продеть цепи или веревки.

Для мастеров на все руки можно предложить вариант качели, изготовленной по готовому шаблону (можно найти в интернете). Из покрышки вырезается сиденье для качелей в виде птицы или животного и подвешивается на канатах или цепях.

Обратите особое внимание на фиксацию элементов качели, чтобы избежать травм при эксплуатации

Деревянные качели

Деревянные качели для дачи — это классическая модель. Она изготавливается из деревянной доски и прочного каната. Достаточно просверлить четыре отверстия в углах широкой доски и закрепить в них веревки.

В качестве сидушки можно использовать и старый стульчик. Нужно просто отпилить ножки и подвесить его на канатах за спинку и сиденье.

Качели, сделанные из обруча

Необходимо оплести металлический обруч прочной веревкой так, чтобы в центре получилась паутинка. Она и будет выполнять роль сиденья. Для установки качели можно использовать прочный канат или другой подходящий крепеж. Подвешивать такое сиденье нужно как минимум в четырех точках.

Качель из прочных тканей

Еще один вариант безопасных подвесных качелей для дачи. Для сиденья можно использовать брезент или другой достаточно прочный материал. Ткань складывается в несколько слоев и прошивается вокруг.

Канаты можно присоединить к сиденью при помощи железных треугольников и заклепок. Остается лишь подвесит качель к опоре (балке, ветке и т. д.)

Деревянная качель на опорах

Это, пожалуй, самый интересный и удобный вариант качели для украшения приусадебного участка, но тем не менее, сложный в изготовлении. Рассмотри алгоритм действий подробно.

Для ее изготовления вам понадобится:

крепкая веревка;
доски;
материал для изготовления сиденья (штакетник или фанера);
крепеж.

Для защиты древесины от порчи и для сохранения натурального вида, все деревянные детали конструкции необходимо обработать специальным антисептиком.

Концы стоек, которые вкапываются в землю, нужно обработать битумом. Чтобы установить их достаточно подготовить пару ям глубиной не менее 1 метра. Опоры засыпаются песком или щебнем примерно на 30 сантиметров, а затем заливаются цементом.

При возможности, можно сделать специальные бетонные столбы, а к ним прикрепить деревянные опоры. При выборе второго способа, место соединения дерева с бетоном нужно проложить гидроизоляционный материал. Для большей устойчивости конструкции, необходимо подопреть стойки раскосыми планками.

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
4 стальных уголка;
2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
2 деревянных полотна;
трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
сварочный аппарат;
плоскогубцы;
молоток;
тиски;
болгарка или ножовка по металлу;
строительный уровень;
рулетка;
специальная краска по металлу от коррозии;
рым-шурупы 5х80мм, 4 штуки.
такелажная скоба М5, 6 штук;
болт М6х30, 4 штуки;
гайка М6, 4 штуки;
пружинная шайба М6, 4 штуки.

Пошаговая инструкция

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.

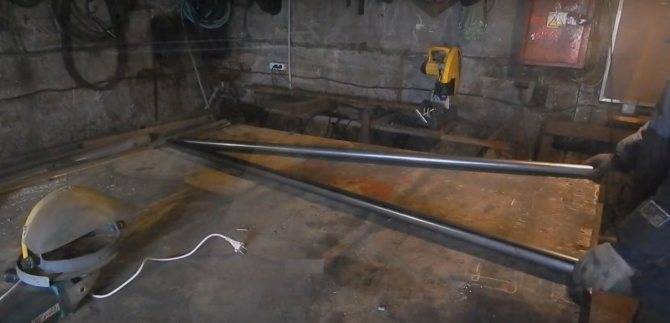

	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Варианты дачных качелей из подручных материалов

Сооружают конструкцию на даче из любого материала:

старый скейт и веревки;
паллеты превращают в кровать качели для дачи;
покрышки формируют в детские подвесные системы многоярусного типа;
толстый канат, плашка и ветка дерева – готовы самые простые качели.

Несколько вариантов применения подручного материала помогут соорудить качели с навесом для дачи своими руками, при этом не потратить много денег.

Делаем качели из покрышки

Мастеру нужны рым-болты, прочная покрышка, подвесы и цепи (трос). Делать так:

в покрышке прорезать отверстия для рым-болтов;
вставить фиксаторы, закрепить подвесы;
установить конструкцию на перекладину.

Готовое изделие выдержит до 120 кг – все зависит от прочности перекладины.

Делаем качели из досок

Самые простые идеи качелей для дачи оказываются самыми надежными и прочными. Чтобы соорудить систему из досок для всей семьи, нужны прочные альпинистские тросы, подвесы, рым-болты и паллеты.

Делать так:

Обработать дерево шкуркой, антисептиком, антипиреном. Окрасить лаком, дать просохнуть.
Сверлом сделать 4 отверстия по краям паллета так, чтобы дырка проходила через все слои дерева. Продеть тросы через каждую пару отверстий, а концы вывести наверх.

Тросы фиксируют на анкера с накидной гайкой, затягивают шайбами или крепят рым-болтами. Широкий подвесной диван накрывают мягким матрасом, подушками. Если нужна быстрая скамья кочели, в доске скейта делают две дырки по бокам, продевают прочный шнур и подвешивают на ближайшую опору.

Делаем качели типа Гнездо из обруча

Такая форма представляет собой своеобразный гамак качели с плетеным сиденьем. Чтобы не сооружать каркас для плетеной основы, берут обычный обруч и оплетают его. Подвесы делают из прочных канатов или альпинистского троса. Особенность системы – трос собирают в кучу, фиксируют в одной точке. Получают домашний аттракцион, на котором можно не только качаться, но и крутиться.

Чтобы сделать качели макраме, берут:

обруч;
трос сечением в 0,6 мм для плетения макраме;
трос для подвеса;
стальную трубу для каркаса.

Делают так:

Обруч оплетают веревкой, сооружая плотное сиденье. Для удобства, между плетеным макраме прокладывают слой войлока.
Для опоры собирают две боковые конструкции в форме буквы «А». Устанавливают их на место, приваривают поперечную планку.
Крепят за канат плетеное сиденье. Чтобы избежать обрывания троса, его вплетают в макраме сиденья.

Испытывают качели на прочность, и регулируют оптимальную высоту фиксации.

Преимущества качели из металла

Разнообразие самодельных садовых качелей на просторах интернета просто впечатляет. Из чего их только не изготавливают – металл, дерево, шины, ковка и многие другие материалы.

Мы рассмотрим одну из наиболее популярных моделей – качели из металла.

Преимуществ металлических садовых качелей множество:

Долговечность. Металл не поддается естественному гниению, не трескается, не рассыхается.
Надежность. Это самый крепкий материал, который используется для такого рода конструкций.
Доступность. Хороший металл стоит намного дешевле, чем древесина подходящего уровня качества.
Вариантность конструирования. Любые ваши предпочтения и пожелания можно воплотить с помощью такого материала.

Как видите, достоинства конструкций из металла впечатляют, поэтому можно смело отдавать предпочтение этому варианту.

Классические качели из металла рассчитаны на одного человека, но есть варианты которые позволяют разместиться сразу четырем пользователям

Как сделать садовые качели из профильной трубы своими руками

Когда подготовлен материал, определен тип конструкции, приступают к ее изготовлению. Под рукой всегда должен лежать чертеж качели из профильной трубы с размерами, так как он нужен для нарезки заготовок.

Инструкция пошаговой сборки:

Согласно чертежу из профильной трубы нарезают заготовки. Понадобятся длинные элементы для стоек, одна перекладина. Из трубы меньшего сечения нарезают необходимое количество перемычек.
Когда все заготовки будут отрезаны, начинают собирать каркас. Первым делают узел, где верх опор соединен с перекладиной. Если качели будут разборные, то трубу сверлят, соединяют болтами. Для прочности углов ставят распорки. Их можно закрепить саморезами по металлу.
Если предполагается неразборная конструкция, то придется сварить качели из профильной трубы своими руками с помощью сварочного аппарата. Швы для эстетичности зачищают болгаркой.
Готовый каркас из трубы устанавливают на постоянное место. Если предполагается бетонирование опор, то под каждую стойку выкапывают лунку. На дно ямы насыпают слой щебенки толщиной 20 см. Опоры распирают внутри лунки камнями, заливают жидким бетоном.
На перекладине размечают места расположения подвижных узлов. Под анкера в трубе сверлят отверстия. Резьбовое соединение обязательно закрепить дополнительной контргайкой. Она предотвратит ослабление крепежа во время эксплуатации качели.
Чтобы получать удовольствие от катания на качели под дождем или солнцепеком, понадобится крыша. Раму сваривают в форме прямоугольника из тонкой трубы. Чтобы не скапливались осадки, плоскую крышу крепят под уклоном. Симпатичнее смотрится полукруглое укрытие. Из трубы придется согнуть дуги. Для этого используют не квадратный, а плоский профиль. Такую трубу проще сгибать и легче крепить к ней кровельный материал.
Сиденье одиночное или в виде скамейки удобнее с полукруглой спинкой. Для боковых элементов каркаса выгибают две дуги. Между собой их сваривают перемычками. Готовый каркас должен напоминать форму ковша. К четырем углам конструкции приваривают петли. К крепежам будет зафиксирована цепь.
Когда каркас сиденья будет готов, к проушинам на перекладине крепят цепи. Отмерив нужную длину, отрезают лишние звенья.
Свободные концы цепей соединяют с проушинами на каркасе сидения, выставляют его по уровню. Если получился перекос, нужный участок удлиняют или укорачивают изменением количества звеньев.
Когда качели детские своими руками из профильной трубы будут сварены, приступают к оформлению. Из реек делают обшивку сиденья. Деревянные заготовки фиксируют болтами. Каркас обезжиривают, покрывают защитной грунтовкой, красят. В качестве кровельного покрытия хорошо подойдет цветной поликарбонат. Лист прикручивают саморезами с уплотнительными шайбами.

Готовое развлечение немедленно стоит опробовать.

На видео пример изготовления качели:

Что понадобится для изготовления качелей из профтруб

В первую очередь для каркаса качели понадобится профильная труба. Сечение выбирают с учетом предусмотренной нагрузки. Если каркас сварить из трубы сечением 40х40 мм и толщиной стенки 1 мм, то он выдержит до 200 кг. Качели для взрослых или с тяжелой скамейкой изготавливают своими руками из трубы сечением 70х70 мм и толщиной стенки 2 мм.

Тяги, перемычки, каркас навеса создают из трубы меньшего сечения: 15х15, 20х20 мм. Профиль для этих элементов необязательно брать квадратный. Подойдет прямоугольная труба.

Сиденье традиционно делают своими руками из дерева. Подойдет брус с размером стенок 50х50 или 50х40 мм, доска толщиной 20-25 мм. Иногда сиденья делают из пластиковых подоконников, автомобильных покрышек.

В зависимости от предполагаемой нагрузки, подготавливают подходящий подвижный узел: шарнир, пружина, карабины и другие приспособления.

Из инструментов нужна болгарка, сварочный аппарат, электродрель, рулетка и уровень. Может понадобиться молоток, пассатижи, пила по дереву, рубанок.

Пошаговая инструкция по изготовлению качелей из металла

Металлические качели отличаются прочностью и долговечностью. Однако, для изготовления потребуется специальный инструмент, опыт и умение работать с металлом.

Рассмотрим методику сборки внимательнее:

Схемы и чертежи, составление проекта

Типовой проект металлических качелей для одного человека

Первым шагом должна стать работа по составлению рабочего чертежа. Это необходимая процедура, позволяющая лучше продумать конструкцию, прояснить для себя некоторые вопросы относительно размеров, соединений, неясных моментов.

Более опытные пользователи составляют собственные рабочие чертежи. Если подготовки нет, или не хватает времени для детальной проработки всех нюансов сборки, следует поискать готовый чертеж в сети интернет.

Не обязательно использовать готовый проект в его первоначальном виде. некоторые его позиции можно изменить, добавить или убрать некоторые детали.

Инструменты и материалы

Болгарка

Для изготовления качелей из металла потребуются:

болгарка с отрезным кругом;
сварочный аппарат с набором электродов;
рулетка, линейка, угольник;
чертилка, кусок мела;
электродрель (мощная, предназначенная для установки больших сверл);
сменные диски для болгарки (металлическая щетка, наждачные диски для очистки и обработки швов).

Рым-болт

Материалы для сборки качелей:

металлическая труба прямоугольного или круглого сечения. Ее размер может составлять от 50 мм (диаметр) или 50 × 50 мм (40 × 60 мм);
металлическая труба прямоугольного сечения 20 × 20 мм (или 25 × 25 мм) для изготовления сиденья;
пара рым-болтов для крепления подвесов (если планируется установка двух сидений, потребуется две пары и т.п.);
краска, кисти или распылитель для нанесения защитного покрытия.

Приведенный перечень нельзя назвать исчерпывающим, так как в составе конструкции могут быть использованы различные дополнительные элементы — навес, сиденье из других материалов и другие детали.

Этапы выполнения сборки

Детали нужной длины

Сборка металлических качелей проходит поэтапно. Порядок действий:

подготовка деталей. По спецификации, составленной по данным рабочего чертежа, отрезают детали нужной длины. Для этого используется болгарка с отрезным кругом;

изготовление опорных конструкций (боковых). Используется труба большего сечения. С помощью заранее подготовленного шаблона намечаются контуры угловых элементов, отрезаются болгаркой. После этого опоры соединяются на сварку, в нижней части прикрепляются поперечины (распорки);

Опорные конструкции

изготовление перекладины – заключается в подготовке участков присоединения пар рым-болтов (или одной пары, если качель будет одноместная);

сборка опорной конструкции. При соединении надо следить, чтобы рым-болты были ориентированы точно вниз

Это особенно важно, если используется труба круглого сечения;

изготовление сиденья. Здесь возможны разные варианты, степень сложности которых зависит от проекта, уровня подготовки и навыков мастера. Если нет опыта или времени, используют готовые стулья из металла, к которым крепят проушины для присоединения подвесов.

Сиденье

Преимуществом сборки с помощью сварки является возможность соединять детали под любым углом. Однако, некоторые участки потребуют усиления с помощью косынок или дополнительных бобышек. Иногда их приходится устанавливать на уже готовую конструкцию, если во время испытаний появились сомнения в прочности модели.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Подготовка сиденья

Добиться одинаковой высоты спинки и ширины скамьи можно очень просто – следует распилить доски одной толщины на отрезки около 60-ти сантиметров.

Элементы сиденья соединяются между собой шурупами. Для большей прочности можно промазать клеем места соединений деревянных элементов.

По бокам скамьи устанавливаются подлокотники на той высоте, на которой будет удобно расположить руку. Помимо дополнительного комфорта дощечки-подлокотники предотвращают падение вбок.

На спинку скамьи привинчиваются «ушки», с помощью которых закрепятся подвесы.

Скамья покрывается краской или лаком. Можно подготовить на всю длину и ширину скамьи мягкую подкладку-подушку.

Виды качелей из профилированной трубы

Качели в виде дивана Сооружение рассчитано для детских игр и взрослых посиделок. В первом случае монтируют отдельно стоящие изделия, их располагают в зоне детской площадки. Сиденье выполняют с защитной планкой, чтобы обезопасить ребенка.

Есть модели, в которых стоит удлиненное сиденье. Этот вариант больше подходит старшим детям и взрослым. Для отдыха детей и родителей выполняют сиденье в виде дивана. Такой тип не предполагает раскачивания на большой высоте, здесь отдыхают семьей с детьми после трудового дня.

Есть качели-лежанка, которые выполнены в виде тахты на цепях. Их обычно делают с крышей, иногда завешивают сеткой от комаров. Здесь можно уложить ребенка спать после обеда, причем сон придет быстрее за счет равномерного покачивания.

Переносные качели

Конструкция не требует устройства фундамента, т. к. ее переставляют по мере необходимости. Площадь нижней опоры увеличивают за счет сварки квадратного основания из той же профильной трубы. Малогабаритные детские качели делают из тонкостенного профиля, чтобы уменьшить массу конструкции.

В переносных уличных моделях предусмотрено сиденье на одного ребенка. Такие сооружения делают раскладными, например, отдельно переставляют каркас, затем навешивают седло с тросами. Часто подвесы выполняют мягкими цепными, иногда ставят жесткие стальные тросы или делают из труб.

Стационарные качели

Качели с фиксированными ножками Фиксированные качели из труб делают своими руками, если нужны габаритные конструкции для постоянного использования на одном месте.

В таких вариантах все детали выполняют из профтрубы:

вертикальные опоры, горизонтальную балку;
подвесы для седла;
каркас сиденья, на него кладут деревянную накладку.

Прибор для уличного освещения

Делаем уличный светильник своими руками из стеклянной бутылки. Вам понадобится:

Стеклянная бутылка с узким горлышком. Хорошо, если вам под руку попадется цветная бутылочка необычной формы.
Патрон с лампочкой. Размер его должен быть таким, чтобы он свободно входил в горлышко бутылки.
Силиконовый герметик.
Бусины, блестки и тонкая медная проволока для декора.

Ход работы такой:

Тщательно очищаем поверхность бутылки от этикеток и наклеек и промываем изнутри.

После полного высыхания бутылки переходим к декорированию. На дно насыпаем бусины и блестки разных цветов. Проволоку накручиваем на палец, чтобы получилась пружинка, и тоже опускаем ее в бутылку.

Помещаем в стекло патрон с лампочкой и фиксируем герметиком. Несколько таких светильников, размещенных по всему участку, заметно преобразят его.

Изготовление качели из металла для дачи

Чтобы сделать качели из металла своими руками для дачи, берут уголок, круглые трубы или тавры. Мастера предпочитают профильную трубу, как прочный и надежный материал.

Применяют:

профиль квадратный или прямоугольный для стоек, распорок;
овальный для гнутых элементов;
плоский – для вспомогательных деталей.

По фиксации различают стационарные и переносные изделия. В первом случае устройства ставят на бетонированные стойки, во втором – опоры крепят к раме, заглубленной в грунт. Переносные железные качели удобны, если на зиму их убирают в дом.

Конструкцию выбирают в виде букв «А», «П», для переносных изделий применяют Л-образные опоры. Сиденья подвешивают на хомуты, анкерные болты или шариковые подшипники. Детали для навешивания проверяют на прочность, смазывают.

Необходимый инструмент и расходные материалы

Чтобы соорудить металлические уличные качели для дачи своими руками, пригодятся:

сварочный аппарат;
электроды 2,6 мм;
профильные трубы шириной стенки 40-70 мм, толщиной 1-2 мм для сооружения стоек, перекладины;
брус деревянный для лавочки 30х30 мм (сечение может быть больше или меньше);
тросы, цепи;
6 рым-болтов с шайбами, гайками для фиксации;
краска, лак.

Чертежи качелей из металла

Продумывая, как сделать сварные качели, исходят из параметров ширины одного посадочного места – не менее 0,5 м на человека. Высота на выбор хозяина, а между опорами и скамейкой оставляют расстояние в 35 см для веревочного крепления, 25 см для цепного.

Простой чертеж выглядит так:

Пошаговая инструкция по сборке

Как сделать сварную конструкцию А-образной формы:

Нарезают 4 трубы по 2,5 м для стоек. Перекладины делают по 2,1 м.
Обрезают края трубы под углом в 30 градусов, сваривают попарно в форме равнобедренного треугольника.
Откладывают от вершины 2 м, приваривают горизонтальную перемычку длиной в 1,038 м.
К вершинам стоек, разведенных на 2 м, приваривают горизонтальную перекладину так, чтобы концы выступали с обеих сторон на 5 см.
Нарезают брус для скамейки, ошкуривают, лакируют, сушат.
Деревянный брус крепят к каркасу сиденья. Фиксация на болты с шагом от 2 см.
Сиденье навешивают на перекладину. Крепят на рым-болты, предварительно просверлив в перекладине отверстия.

Чтобы поставить взрослые или детские качели для дачи своими руками, делают так:

роют 4 ямы глубиной до 50 см;
делают бетонную смесь из готового порошка или цемента, воды, песка (1:2:3);
на дно ям насыпают песок слоем до 10 см;
ставят опоры;
пространство между опорами и грунтом засыпают камнями и заливают бетоном;
дают бетону высохнуть минимум 3-4 дня.

После просушки раствора конструкцию тестируют, окрашивают.

Изготовление навеса для летней качели

Полог или навес защитит от солнца, дождя. Самый простой вариант – натянуть на конструкцию тканый материал в виде маркизы. Такие применяют, устанавливая диван качели для дачи. Рейки держат плотную ткань, не давая ей сместиться.

Второй вариант – лист поликарбоната с фиксацией на металлопрофиль. Форму определяют боковые части навеса – классическая в виде пирамиды или полукруглая. Для второго вариант профиль гнут трубогибом.

Для сооружения навеса поперечные планки профиля фиксируют к основным балкам сваркой или болтами. Затем на деревянную раму натягивают полотно, фиксируют лист поликарбоната (на прессшайбы, болты). В конструкции верху качелей делают отверстия, фиксируют навес.

Конструкция на болтах

Если нет возможности использовать сварочный аппарат, рекомендуется собрать сооружение в виде буквы П на болтах. Для этого понадобится профиль, имеющий сечение 60 на 60 мм. Выбор именно такого изделия связан с тем, что он обладает большей прочностью по сравнению с конструкцией круглой формы. Опоры должны иметь длину около 3 м с учетом того, что около 50 см уйдет в землю для придания требуемой устойчивости.

Предполагаемая высота качели – 2 м. Что касается длины перекладины, то здесь доступна определенная вариативность, зависящая от того, сколько посадочных мест предполагается установить и какой их размер. Один каркас допускает монтаж до 3 сидений. Материал тот же – профиль сечением 60 на 60 или 60 на 40 мм.

Перекладина закрепляется на стойках посредством болтов, дополненных контргайками и шайбами Гровера. Для этого с помощью специального сверла подготавливаются требуемые отверстия, которые укрепляются за счет толстых металлических пластин, устанавливаемых изнутри.

Для завершения монтажа достаточно закрепить сиденье на подвесе.

Инструкция по изготовлению

Практически любой тип качели можно сделать самостоятельно, поскольку этот процесс довольно прост. Мы же рассмотрим несколько усложненный вариант устройства за счет того, что он предусматривает использование сварки. Такая работа выполняется в определенной последовательности:

Нарезка деталей из труб: боковых стоек длиной 2 м, перекладины – от 1,5 до 2 м; подготовка 4 цилиндрических изделий, имеющих произвольную длину, которые необходимы для сборки основания.
Зачистка труб посредством напильника или шкурки для избавления от заусениц.
Сварка конструкций для основания под прямым углом.
Крепление стоек к опорной части, затем перекладины к вертикальным элементам с применением специального аппарата.
Рытье 4 ям глубиной не менее 80 см.
Вставка в углубления металлических балок длиной, превышающей их глубину.
Заливка ям раствором, приготовленным из цемента, щебня, песка и воды, взятых в пропорции 1:1:2:2. Для того чтобы бетон набрал требуемую прочность, следует подождать неделю и только после этого продолжить монтажные работы.
Изготовление крючков для подвеса посредством анкеров с последующим их привариванием.
Соединение собранного каркаса с торчащими из земли металлическими балками с использованием специального аппарата.
Установка сиденья.

Размеры качели из профильной трубы своими руками

Габариты качели определяют исходя из ее разновидности. Учитывают возрастную категорию, на какое количество людей рассчитана конструкция, способ катания. От последнего параметра зависит высота стоек. Раскачиваться можно сидя и стоя. Если это качели-лодочки, где раскачивание происходит двумя стоящими друг против друга людьми, высоту опор делают 2,5 м. В других вариантах оптимальна высота 2 м. Семейные качели со скамейкой делают низкие – примерно высотой от 1,6 м.

Ширину сиденья определяют из того, что на одного человека отводят 50 см. Между стойками из профильной трубы и сиденьем оставляют зазор. От него зависит общая ширина перекладины. Если сиденье фиксируют веревкой, оставляют зазор 35 см. Для цепи или тяг из профильной трубы этот параметр уменьшают до 25 см.

Монтаж сиденья

Его варят из металлического профиля под углом 90 градусов. Габариты сидушки мастер рассчитывает под малыша. Но они не должны быть меньше чем 60 см в ширину и 50 см в глубину. Высота спинки — от 30 см и более. Можно предусмотреть и подлокотники для малыша. Так качаться будет удобнее.

Далее процесс выглядит так:

К раме в зоне подлокотников приваривают по два кольца под цепи.
Сваренное сиденье обрабатывают наждаком, удаляя острые металлические заусенцы. Они могут травмировать кроху.
Следующий этап – подготовка деревянных планок для сидушки и спинки. Их количество высчитывают по общей глубине сиденья и высоте спинки, разделенные на ширину деревянной планки. Дерево режут на части, хорошо шлифуют со всех сторон.
В раме сиденья делают отверстия под болты/винты с округлой шляпкой. Такие же формируют и на дощечках.
Затем заготовки крепят к сваренному каркасу, хорошо затягивая гайки с тыльной стороны.
Металл следует также обработать антикоррозийным составом и покрасить. Дерево покрывают лаком или любым ярким красящим средством.
Финальный этап сборки конструкции — устройство цепей. Их длину отмеряют так, чтобы сиденье висело в50-70 см от земли. Цепь (2 отрезка) крепят к кольцам сиденья. А в верхней части навешивают на пружинные крюки-амортизаторы. Их предварительно смазывают машинным маслом.

Совет: чтобы ребенок не поранил пальчики в звеньях цепочки, на нее перед устройством подвеса можно надеть отрезки резинового шланга или любого похожего материала. Чертеж сиденья

Возможно вам это понравится: Как построить летний душ для дачи самостоятельно

Как сделать садовые качели своими руками из профильной трубы
