Как крепить ондулин на крышу: технология укладки ондулина на крышу правильно своими руками

Пошаговая инструкция по монтажу ондулина своими руками

До начала укладки битумных листов на односкатную, двухскатную или четырехскатную крышу важно учесть ряд моментов:

1. Свес крыши делается маленький, не более 70 мм.
2. Разметку лучше делать ярким карандашом или мелом.
3. Чтобы отрезать кусок ондулина нужного размера хватит и ножовки по дереву. При больших объемах, на производстве используют циркулярные электрические пилы.
4. Для качественного ремонта крыши старый слой ондулина, гидроизоляцию нужно убрать. Так получится ровное покрытие без прогибов и бугров.
5. Каждый метр должен ложится ровно. Не нужно слишком тянуть и растягивать листы. Так материал быстро перетрется и потеряет свои свойства.
6. Если нужно двигаться по крыше, уже покрытой ондулином, то делать это лучше по вершине волны. Ступать по углублениям нельзя — иначе повредится ондулин.

Подготовка ондулина к монтажу

Узнать подробнее, как лучше подготовить листы к монтажу и чем их лучше резать, можно из этого видео:

Монтажа планки ендовы

Устройство планки ендовы происходит до начала монтажа листов. Ее крепят специальными кляймерами. Под планку формируется сплошная обрешетка.

Фиксация гидроизоляции, обрешетки

Порядок работ следующий:

1. На стропила крепится гидроизоляционная пленка. Ее нужно раскатать, нарезать полосками нужной длины. закрепить вдоль ската под прямым углом и зафиксировать с нахлестом до 15 см.
2. Крепить пленку нужно строительным степлером. По стыкам пройтись скотчем.
3. Сверху пленки нужно устанавливать планки контробрешетки, фиксируя их саморезами или гвоздями.

Крепление листов к обрешетке

Поэтапно монтаж выглядит следующим образом:

1. Сверху уложенной гидроизоляции набиваются планки обрешетки. После чего можно приступать к укладке ондулина.
2. Крепление листов выполняется снизу-вверх, от карниза. Фиксируется целый лист. Потом подбирается материал по размерам. Укладка ведется вдоль карниза в ряд.
3. Согласно стандартной схеме монтажа битумных листов следующий ряд начинается с фиксации половины листа. Таким образом количество нахлестов по бокам уменьшится.
4. Чтобы монтаж шел ровно и параллельно карнизу, лучше использовать вплотную натянутую веревку.
5. Ондулин крепится между собой внахлест. Величина нахлеста, шаг обрешетки зависят от угла наклона ската крыши.
6. При угле менее 10 градусов минимальный нахлест по вертикали составляет от 30 см. По бокам листы должны ложиться на две волны друг на друга. Если угол от 10 до 15 градусов, то нахлест по вертикали примерно 20 см, по бокам — одна волна. При показателе угла наклона свыше 15 градусов нахлест по вертикали можно уменьшить до 15 см, по бокам оставить одну волну.
7. Фиксируются листы ондулиновыми гвоздями. Покрытие должно быть антикоррозийным. Допустимо использовать саморезы, но при условии, что они будет оцинкованными и с резиновой шайбой.
8. На каждом листе ондулина должно быть минимум 20 точек крепления. Метизы фиксируются в верхней части листа по периметру.
9. Крепить нужно надежно, но не стоит усердствовать, чтобы не повредить целостность листа.

Наглядно узнать, как пошагово крепить ондулин к обрешетке, можно из этой видеоинструкции:

Монтаж доборных элементов

Как только все листы будут надежно закреплены, нужно переходить к фиксации доборных элементов:

• щипцов;
• конька;
• ендовы;
• ветровой планки;
• карниза.

Фото доборных элементов крыши: слева направо, сверху вниз. 1 — коньковый элемент. 2 — щипцовый элемент из металла. 3 — щипцовый элемент для ондувиллы. 4 — универсальный элемент для ондулина. 5 — ендова из металла. 6 — покрывающий фартук для ондувиллы.

Приобретать элементы лучше у того же производителя, что и листы. Так крыша будет выглядеть гораздо гармоничнее, не будет отличий по качеству и цвету.

Кроме этого доборные элементы надежно защищают крышу от протеканий.

Конек нужно размещать на стыке двух скатов, сохраняя при этом нахлест в 120 мм (это минимум). В продаже есть готовые коньки. При желании его можно сделать самому.

При самостоятельном изготовлении лучше выбрать жаркое время, когда битумное покрытие будет мягким. Верхние листы ондулина должны перекрыть стыки. Крепить нужно на верху противоположного ската. Место фиксации можно украсить заглушкой из дерева.

Конек фиксируется на рейке обрешетки. До начала монтажа под него укладывается самоклеющаяся лента. Это защита от задувания снега. Крепить такую ленту нужно и на свесе крыши. Особенно это касается крыши с чердаком.

В не вентилируемых кровлях вместо ленты используется герметик.

Карнизную (ветровую) планку крепят по волне ондулина. Минимальный нахлест – от 10 см.

Монтаж ондулина

Чтобы укладывать ондулин согласно всем требованиям, инструкциям и предписаниям, необходимо подготовить не только само финишное покрытие для крыши, но и определенный набор инструментов и комплектующих. Прежде всего, следует иметь под рукой:

• ондулин в требуемом количестве, то есть исходя из площади кровли и учета нахлеста листов, кроме того, следует сделать запас примерно до 10%;
• доборочные элементы;
• ножовка по дереву либо электролобзик для раскроя материала;
• гидро- и пароизоляционные мембраны либо рубероид;
• строительный степлер и скобы к нему для закрепления изоляционной пленки;
• плотницкий молоток;
• нож строительный;
• уровень, шнур, маркер для разметки;
• плоскогубцы, отвертку или шуруповерт;
• дрель для высверливания крепежных отверстий;
• саморезы с уплотнителем либо специальные кровельные гвозди.

Правильно положить ондулин своими руками не сложно. Закрепляется материал ручным инструментом на специальные ондулиновые гвозди. Для проведения работ желательно выбрать ясный и теплый день, без дождя, снега и палящего солнца. В результате работ пользователи получают роскошного вида кровлю, которая будет радовать своих владельцев многие годы. Итак, укладку ондулина можно разделить на этапы.

1. Подготовка крыши. Стоит сказать, что укладку можно производить даже поверх имеющегося покрытия. Конечно, старая крыша должна быть должным образом подготовлена. То есть тщательно убран мусор, устранены дефекты, если это металлическая кровля, то поверхность желательно обработать антикоррозийными составами и так далее.

Когда ондулин – это первое покрытие для кровли, то прежде чем его стелить, стоит внимательно ознакомиться с инструкцией производителя, например, именно там детально расписано при каком наклоне кровле, какая требуется обрешетка под ондулин:

• при наклоне от 5 до 10 градусов требуется сплошная обрешетка из фанеры или других подобных материалов, при этом нахлест по ширине делается в 2 волны, а по длине в 30 см;
• от 10 до 15 градусов монтируется обрешетка из бруса с шагом в 45 см, нахлест боковой составляет 1 волну, а концевой – 20 см;
• при наклоне более 15 градусов допускается обрешетка с шагом в 60 см, а нахлест по ширине листов также составляет 1 волну, а концевой 17 см.

2. Укладка покрытия. Чтобы правильно стелить ондулин, следует учитывать преобладающее направление ветра. Это поможет продлить срок эксплуатации материала на несколько лет. Работа по монтажу начинается от ската, который расположен в противоположном направлении от движения ветра. Крепление производится на гвозди либо саморезы с расчетом 20 крепежей на каждый целый лист. Резать ондулин легко ножовкой для древесины. Схема монтажа довольно простая. Укладку первого ряда начинают с цельного листа, а второй ряд рекомендуется укладывать с половинного и чередовать такую последовательность по всей крыше. Гвозди или шурупы должны фиксировать листы к обрешетке. Монтировать их следует на концах каждого листа и на середине всех волн, а также в местах нахлеста с пропуском 1 волны. Чтобы выполнить крепление наиболее ровно, следует натягивать строительный шнур и ориентироваться по нему.

3. Заключительные работы. Завершает процедуру укладки ондулина монтаж доборных элементов. При этом многие элементы, например, такие как ендовы, фартук примыкания, щипец и так далее легко выполнить при помощи листов ондулина, достаточно их правильно обрезать либо загнуть. Также не стоит забывать про обработку стыков, в которые может попасть влага при эксплуатации. Чтобы провести их герметизацию можно использовать специальную самоклеящуюся ленту, например, Ондуфлеш.

В целом можно отметить, что укладывать ондулин своими руками совсем не сложно

Важно лишь ответственно подойти к процессу, приготовить все необходимые материалы и инструменты, а также изучить технологию монтажа. С помощью ондулина можно не только быстро покрыть крышу нового строения, но также и отреставрировать кровлю давно эксплуатируемого здания. Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период

Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период. Видео по теме:

Видео по теме:

Что такое щипец и как его крепить на ондулин

Щипцом кровельщики называют деталь покрытия, устанавливаемую на торцевые свесы крыши. Ее крепят на ветровую доску, которая маскирует внутренний пирог с обрешеткой. Играет роль защиты от негативного влияния атмосферных осадков, проникновения птиц, бабочек и мелких животных. Установка ветровой планки придаст законченный вид.

Что представляют собой щипцы?

Если их не поставить, то края кровельного материала растреплются, и под настил начнет попадать влага. Чтобы устроить определенный вид крыши, потребуются соответствующий крепеж и вспомогательные детали. Щипец для ондулина изготавливают так же, как и полотна из битума. Он обладает следующими достоинствами:

К минусам относят высокую горючесть по причине того, что в составе имеется битум. При температуре более 250°C покрытие из него воспламеняется

Важно исключить контакт ондулиновых деталей с дымоходными трубами с помощью жаростойкого настила. Купить данный элемент можно в любом специализированном магазине или на рынке

Установка щипцов довольно проста и не требует применения сложных инструментов или профессиональных знаний. Достаточно выполнять все шаги по инструкции от производителя, для этого понадобятся: молоток, пила, ножовка для дерева и рулетка. Прежде чем приступать к монтажу, следует учесть особенности материала:

Щипцовый элемент имеет следующие размеры:

Масса составляет около 1,2 кг, расцветка бывает зеленой, коричневой, серой, красной или черной.

Как правильно монтировать щипцы?

1. На фронтонах ветровую доску размещают после того, как завершат укладку полотен, но до устройства конька, который необходим для закрытия стыков. Щипцы устанавливают от карниза с нахлестом в 140 мм. В планку вгоняют два самореза, а затем – по одному в верхние волны пластин. Крепления забивают с промежутком в 30 см. На 1 щипец затрачивается 12 саморезов.

2. Ребра кровли можно оформить щипцами, но они потребуют сплошного основания, тогда в месте стыка придется уложить дополнительные доски.

3. В процессе установки на ребре крыши одну сторону щипца размещают поверх покрытия из ондулина, а вторую – под листы на верхней части. В местах изгибов укладывают с нахлестом в 140 мм и прикрепляют к каждой волне еврошифера. На элементе предусмотрены поперечные выступы, служащие ориентиром для расположения напуска.

4. Для отделки ветровой планки края полотна загибают и фиксируют к ней. Для этого необходимо, чтобы на улице была высокая температура воздуха, которая улучшит гибкость.

5. В местах торцевых стыков со стенами, дымовыми трубами и другими деталями применяют покрывающий элемент. Перед этим обязательно проводят изоляцию, после чего на нее кладут ендовы. Все крепления забиваются аккуратно, чтобы не порвать материал. Следует больше внимания уделить гидроизоляции.

Какой крепеж нужен для устройства ондулиновой крыши?

Понадобятся специальные гвозди, они отличаются наличием шляпок из поливинилхлорида или полипропилена, так как они устойчивы к влиянию солнечных лучей и температурных колебаний, а также исключают контакт металла с водой. Крупные шляпки улучшают герметичность кровли и обеспечивают хорошую надежность. Такой гвоздь способен с максимальной плотностью фиксироваться на еврошифере. Металлическая составляющая сделана из углеродистой стали, диаметр – 0,35 см, размер – 70-75 см. Покрыт оцинковкой, которая делает его стойким к коррозии.

Крепления вбивают под прямым углом в середину верхней волны. По нижнему краю полотна они должны входить в каждый изгиб. Если возникает необходимость достать забитый гвоздь, то используют деревянный брус: кладут его в нижнюю волну, чтобы упереться гвоздодером, а затем извлекают. Процесс монтажа будет легче, если купить крепеж и ондулин одного и того же производителя.

Ондулин изготавливают в виде листов размерами 200×95 см наподобие шифера, количество волн – около 10, масса – 6,5 кг. Главной составляющей является прессованное целлюлозное волокно, пропитанное битумом и обработанное сверху раствором из смолы и специальной посыпки. На рынке Onduline представлен несколькими стандартными цветовыми вариантами.

Крыша из ондулина имеет много положительных качеств: малый вес, стойкость к осадкам и температурным изменениям, низкая стоимость, простота укладки. Ошибки при монтаже приведут к увеличению теплопотерь в доме, попаданию воды и постепенному разрушению.

Источник

Особенности работы с ондулином

Чтобы грамотно крепить ондулин на крышу, следует изучить некоторые тонкости работы с модным материалом. Изучив их, вы сможете укладывать самостоятельно листы на крышу любой конструкции.

• Если необходимо будет все-таки пройтись по положенному материалу, то наступайте лучше на гребешок волны.
• Чтобы обновить кровлю надолго, лучше все монтажные работы проводить при температуре окружающей среды в диапазоне от -5С до +30С. Если температура превышает норму или, наоборот, ниже -5С, перенесите работы на другое время.
• Для крепежа одного листа используется примерно 20 гвоздей. Именно столько гвоздей сможет удерживать лист при порывах ветра.

• Из-за особенностей состава покрытие может тянуться. Это приводит к появлению волн по всей площади крыши, удалить которые придется только демонтажем. Для предотвращения растягивания, схема крепления ондулина предполагает использование идеально ровных по форме листов.
• Проверьте достаточную длину свеса. Чрезмерно длинный будет выглядеть некрасиво, а через чур короткий- приведет к сбору мусора и пыли под крышей. Наиболее опасно, что под короткий свес будут постоянно попадать осадки.

Что такое ондулин, достоинства и недостатки

Ондулин – довольно современный кровельный материал, успевший завоевать большое количество поклонников.

Объясняется это перечнем преимуществ данного материала:

• Является экологически чистым материалом, поскольку производится из минеральных наполнителей и целлюлозного волокна, которые на завершающих этапах пропитываются битумом и специальной смолой.
• За счет свободного окрашивания, может быть различных цветов.
• Благодаря тому, что выпускается ондулин двух видов: как шифер и черепица, это позволяет применять его для создания крыш различных конфигураций и сложностей, что существенно уменьшает материальные и физические затраты.
• Обладает легким весом, что позволяет легко поднимать его на высокие здания.
• Противостоит воздействию сильных атмосферных осадков и механическим повреждениям благодаря хорошим показателям прочности.
• Большой срок годности (может достигать 50 лет).
• Сравнительно невысокая стоимость.
• Не деформируется и не меняет своих технических характеристик под воздействием температурных колебаний, а также большого количества влаги.
• В процессе выцветания или стирания заводской краски, может быть окрашен снаружи в любой другой понравившийся цвет.
• Способен противостоять воздействию на него химических веществ.
• Легко поддается распилке и укладке, что существенно облегчает процесс его монтажа.
• Является довольно пластичным материалом, что позволяет сгибать его в любую сторону.

ВАЖНО!

Единственным серьезным недостатком ондулина считается его способность легко воспламеняться. Чтобы снизить процент горючести, данный материал еще в процессе производства обрабатывают специальными веществами, которые делают его более безопасным для человека. Так же ондулин имеет значительно более низкий срок службы, нежели, например, профнастил или металлочерепица.

Не следует забывать также о том, что крыша, покрытая данным материалом, может иметь ряд недостатков только в том случае, если будет выполнен неправильный монтаж всех ее составляющих.

Достоинства и недостатки

Оттенки и цвета ондулина

Ондулин имеет свои сильные и слабые стороны. К его бесспорным достоинствам можно отнести:

• низкую цену и экологичность;
• легкость и простоту монтажа;
• длительный срок эксплуатации;
• возможность укладки на прежнее покрытие;
• устойчивость к воздействию агрессивных сред (кислоты, щелочи и грибка).

Недостатками этого материала считаются:

• высокая горючесть;
• шероховатая поверхность, удерживающая снег на плоскости крыши;
• небогатый выбор расцветок;
• выгорание при прямом солнечном облучении.

Теперь вы сможете оценить целесообразность его использования для обустройства кровли вашего дома

Ондулин — инструкция по монтажу

Когда обрешетка в соответствии с углом наклона смонтирована, следует поэтапно укладывать покрытие. Монтаж ондулина по шагам:

1. Укладка ондулина начинается с края кровли;
2. если в первом ряду укладывалось четыре листа ондулина, то второй ряд будет состоять из трех с половиной листов: первый лист поперек разрезают пополам и укладывают. Укладка ондулина на крыше производится в нахлест на нижний ряд, длина нахлеста должна быть около 12 см, а боковой нахлест не должен быть шире одной волны;
3. статья о том, как крепить листы ондулина к обрешетке;
4. коньковые части следует крепить на скате к добавочным брускам обрешетки. Крепление производится изнутри волн стыковочного с брусьями материала;
5. ендовы (стыковочные углы скатов) изготавливаются из исходного покрытия и должны крепиться на дополнительную обрешетку;
6. щипец кровли обеспечивается посредством подгиба края полотна покрытия к щипцовой доске. Длина подгиба и доски должны совпадать;
7. ребра кровли покрывают щипцовыми или коньковыми элементами;
8. боковые стыки, которые примыкают к стене, расположенной в вертикальном положении к стыку, оформляют ендовом из ондулина;
9. установка кровельного вентилятора происходит по волнам в местах их соединения. Основание вентилятора не должно выходить за границу верхнего листа;
10. часто на крыше закрепляют кровельное окно, которое стыкуется с листом покрытия, а верхнее полотно укладывается внахлест;
11. во избежание просветов между полотнами ондулина и дополнительных элементов кровли, используют специальный наполнитель;
12. установка гидроизоляционных и продувных элементов.

ондулин (черепица) инструкция по монтажу

Теперь вы в подробностях знаете, как класть ондулин. Все этапы покрытия кровли обеспечивают безошибочную укладку ондулина независимо от того, какой дизайн кровли предусмотрен. Последовательность действий обеспечивает хороший результат.

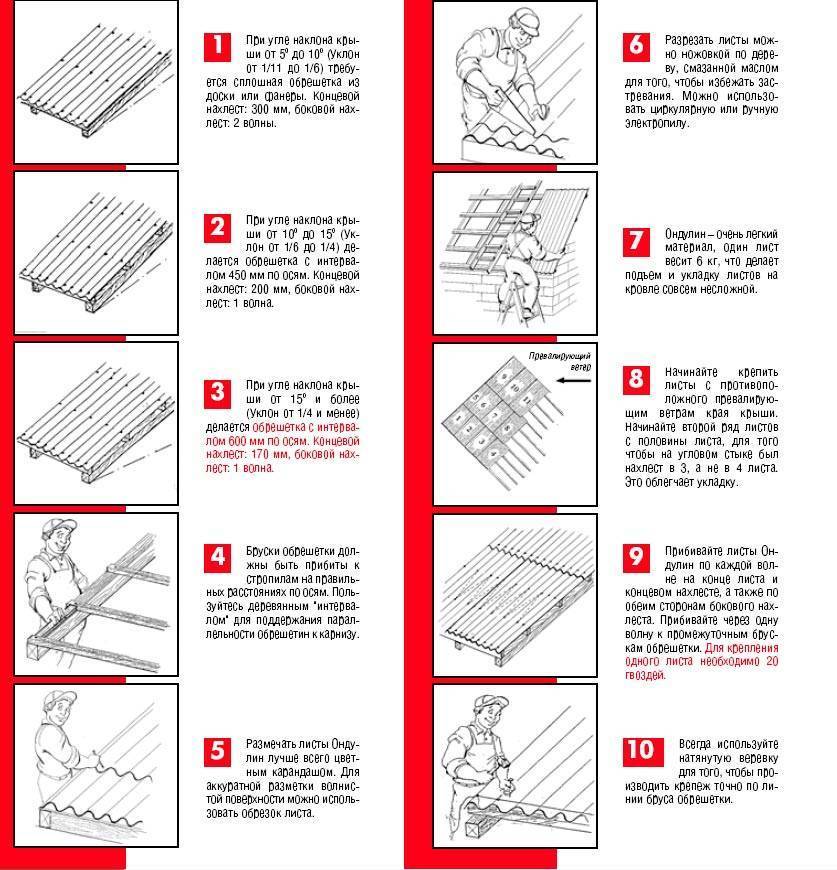

Инструкция по монтажу ондулина

Чтобы правильно крыть крышу ондулином, нужно обязательно придерживаться определенного алгоритма.

Вашему вниманию инструкция по укладке ондулина своими руками:

Крепление первого листа нужно начинать со стороны, дальней от ветра, и обязательно с нижней части ската. Для выравнивания листов натяните шнур по нижней кромке, учитывая, что вылет листа должен оканчиваться на расстоянии около 5 см от фартука-капельника. Крайней волной лист должен заходить на ветровую доску. В пространство волн между листом и обрешеткой поместите заполнитель, освободив в нем отверткой вентиляционные отверстия. Если этого не сделать, то в отверстия под волнами могут залетать птицы, и даже поселиться шершни.

Спец.гвозди оснащены специальными шляпками, поэтому крепление осуществляется так: молотком вы под углом 90 градусов пробиваете гвоздь с открытой шляпкой, а после того, как вбили его, надеваете декоративную шляпку-заглушку.
Помните, что на каждом листе у вас будет три линии крепежей

Чтобы попасть гвоздем в обрешетку либо разметьте лист, либо натяните по линии обрешетки веревку.  Важно помнить, что отступ линий, по которым вбиваются гвозди будет зависеть от шага вашей обрешетки, однако менее, чем 3 линии гвоздей на листе быть не может. Далее крепление осуществляйте по схеме ниже.. Второй листок уложите внахлест на 1 волну, и прибивать гвоздями его первую волну вы уже будете вместе с нахлестом, то есть сразу в обрешетку сквозь два листа

В процессе следите, чтобы второй лист не выступал за границы шнурка, регулирующего горизонтальность низа кровли. В любой иной ситуации листы будут лежать косо. Если нужно будет отрезать кончик листа, можно воспользоваться ножовкой

Второй листок уложите внахлест на 1 волну, и прибивать гвоздями его первую волну вы уже будете вместе с нахлестом, то есть сразу в обрешетку сквозь два листа. В процессе следите, чтобы второй лист не выступал за границы шнурка, регулирующего горизонтальность низа кровли. В любой иной ситуации листы будут лежать косо. Если нужно будет отрезать кончик листа, можно воспользоваться ножовкой.

Второй- следующий ряд относительно первого ложится в порядке шахматной доски. Для этого, возьмите и разрежьте лист продольно посередине. Установите нахлест между рядами 10-15 см. Если позволяет уклон крыши, тогда нахлест допустимо уменьшить, добившись, тем самым, экономии в расходе материала.

• После окончания монтажа последнего сегмента, можно перейти к креплению аксессуаров кровли, выполняющих функции защиты и декора.
• Щипцовые элементы устанавливаются на ветровую доску, которая вплотную прижата к ондулину. Нахлест щипцов- около 15 см. Прибивается теми же гвоздями в торец.
• Конек для ондулина крепится с края крыши, противоположного преимущественному направлению ветра, как и листы. Прибивается конек в каждую нижележащую волну, с двух сторон поочередно. Нахлест элементов конька составляет также 15 см.

Теперь, когда вам известна пошаговая инструкция укладки ондулина, вашему вниманию видео инструкция для более детального ознакомления с процессом монтажа.

Теперь вы сможете легко крыть крышу с помощью ондулина. Возможно, вы уже имеете опыт работ с этим материалом? Поделитесь впечатлениями с читателями ниже.

Технические данные

Эффективность использования того или иного материала определяют его качества и свойства. Среди них можно выделить:

• Габариты;
• Вес;
• Способность противостоять атмосферным осадкам и ультрафиолетовым лучам.

Размеры листа ондулина ограничиваются 2 метрами в длину и 96 см в ширину. Волны также имеют стандарт, который равен 36 мм. При этом толщина каждого листа не превышает 3 мм.

Всё это даёт возможность вести работу только одному человеку, почему данный кровельный материал и получил распространение среди владельцев дачных домиков.

Тонкие листы не обладают большим весом. Он равен 6,5 кг. Данное обстоятельство значительно снижает нагрузку на стропильную систему, а значит, несколько удешевляет стоимость кровельных работ. При этом листы способны выдержать 960 кг снега на одном квадратном метре поверхности. Это не самый высокий показатель, но достаточный для того, чтобы кровельный материал можно было использовать в средней полосе.

Стоит добавить, что веса листам не может прибавить даже вода. Во время обильного выпадения осадков в виде дождя кровля продолжает сохранять свой первоначальный вес. Секрет подобной стойкости заключается в идеальных водоотталкивающих свойствах ондулина. Пропитка листов не просто не пропускает жидкость, но и не даёт основе вбирать её в себя.

Что касается воздействия агрессивной среды, то и в этом случае ондулин может быть признан эффективным для использования. Средний срок службы данного материала не ограничивается 15 годами, гарантированными производителями. В реальности листы способны эксплуатироваться более 40 лет.

А вот с цветовой гаммой дела обстоят не так хорошо. Потребителю предлагается всего три варианта расцветки:

• Красный;
• Коричневый;
• Зелёный.

Очень редко можно встретить и четвёртый цвет в скромной палитре. Это чёрный. Но он очень редок. Цвет ондулина не долговечен. Через 10 лет он значительно выгорает, что не сказывается на эксплуатационных качествах кровельного материала.

Как сделать обрешетку

Обрешетка — это каркас кровельного строения, основа крыши, монтаж которой требует соблюдения некоторых правил. Обрешетка под волоконный ондулин выполняется из брусьев (или досок), имеющих сечение от 40 мм до 60 мм. Древесные брусья, как правило, выполнены из хвойных деревьев.

Прежде чем устанавливать обрешетку, материал обрешетки обязательно пропитать антисептиком.

Выполнение обрешетки под еврошифер выполняется в несколько этапов:

1. прикрепление гидроизоляционного материала к стропилам. Его монтируют на стыках внахлест и закрепляют степлером;
2. прикрепляются брусья на свесе края кровли и по торцевым отверстиям, образуя карниз. При этом доска с основания навеса должна быть большим сечением, а шаг между брусьями необходимо делать меньше. Выступ первой доски должен превышать ширину карниза;
3. параллельно карнизу устанавливают остальные доски обрешетки. Для точного соблюдения параллели и шага обрешетки можно соорудить деревянный шаблон;
4. закрепление с помощью саморезов держателей желобов;
5. не более 4 см от основой доски карниза крепится ветровая доска;
6. прикрепление конька и комплектующих элементов.

ВАЖНО!
Уровень функциональных показателей кровельного покрытия напрямую зависит от того, насколько качественно выполнена обрешетка.

Несколько нюансов, которые следует учесть при монтаже обрешетки:

• перед установкой обрешетки следует измерить диагонали и стороны крыши при помощи закрепленных по углам веревок. Их равенство обеспечивает правильную форму кровли;
• если длина бруса короче, чем ширина крыши, то крепление досок следует выполнять в шахматном порядке;
• высота досок на стыках соединения торцевых частей должна быть одинаковой .

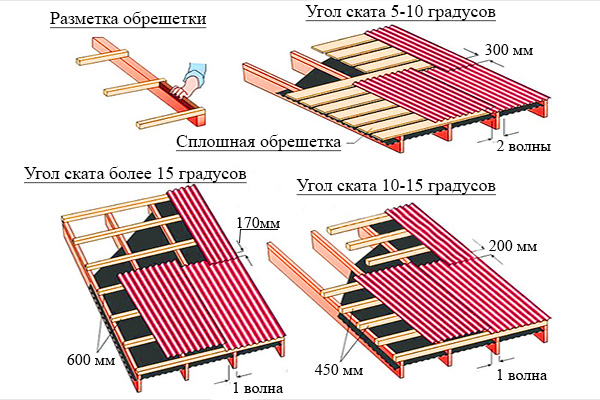

Шаг обрешетки в зависимости от угла наклона крыши

При несоблюдении всех правил монтажа обрешетки, монтаж покрытия тоже будет нарушен, что приведет к нежелательным последствиям. Как укладывать ондулин и не сделать ошибок? Поговорим об этом более подробно.

Покрытие крыши ондулином своими руками

Как и шифера, укладка ондулина ведется против направления ветра. То есть материал укладывается с того края, куда дует ветер.

Укладываем ондулин по направлению ветра

Первый лист ондулина монтируется так, чтобы он одним гребнем ложился на ветровую доску.

Как закрепить ондулин — инструкция по монтажу

Нижний торец листа должен выступать на 5 см ниже линии фартука. Для крутой крыши выступ может быть меньше. Листы крепятся при помощи кровельных гвоздей или саморезов по дереву. Желательно использовать те, что рекомендует производитель кровельного материала.

Чтобы точно попадать в рейку обрешетки на всем протяжении крыши, нужно на каждом новом листе сразу отчерчивать разметочную линию или натягивать бечевку. Для исключения деформации листов забивать гвозди следует в таком порядке:

• крепятся крайние гребни;
• затем гвозди вбиваются симметрично, справа и слева, через один гребень;
• для первого и последнего ряда ондулина прибиваются все гребни листа.

Как покрыть крышу ондулином своими руками

Когда монтируется кровля из ондулина своими руками, крепление делается в гребни волны. Причем, самый нижний и самый верхний ряд гвоздей (саморезов) делается по каждой волне, а все другие — через волну. Поскольку ондулин достаточно мягкий — его крепят к каждой рейке обрешетки. Если обрешетка сделана из фанеры, OSB или ДСП — расстояние между линиями крепления не должно превышать 50 см. В любом случае расход метизов составляет 20 шт. на один лист.

Чтобы избежать наслоения в местах стыков, каждый следующий ряд смещают на половину ширины листа. Ондулин очень легко пилится ручной ножовкой, полотно которой рекомендуем смазывать густым маслом. Еще удобнее для этой цели применять подходящий электроинструмент. Для надежной защиты от подтекания по торцу кровли желательно смонтировать щипцовые элементы.

Покрытие крыши ондулином своими руками — фиксируем торцевые элементы

Крепеж и защита конька кровли

В последнюю очередь крепится конек. Для защиты от птиц и насекомых под него, а также по нижнему краю кровли под ондулин подкладывается защитная сетка, решетка или специальная гребенка. Эти элементы не препятствуют проветриванию подкровельного пространства. Если использовать конек от производителя ондулина, то защита не потребуется, так как форма конька в точности повторяет конфигурацию профиля ондулина.

Крыша из ондулина своими руками с использованием фирменного конька

Дополнительно фиксируем ондулин — монтаж на стыках и изломах

На стыках скатов кровли используются специальные ендовые — ондулиновые или металлические элементы. Для их крепления нужна дополнительная обрешетка в виде продольных реек вдоль ребра перелома ската. Тут также рекомендовано использовать подкладочную битумную ткань или любую другую гидроизоляцию под ендову.

Кровля из ондулина своими руками: монтаж ендовы

Внешний излом кровли защищается щипцовыми элементами или фартуком-капельником. Место излома снизу также желательно защитить дополнительной гидроизоляцией. Крепление листов обеспечивается дополнительной рейкой обрешетки, укрепленной вдоль линии излома. Те же рекомендации действительны при оформлении внутреннего излома плоскости крыши. Во всех случаях нахлест соседних элементов должен быть не менее чем 15 см.

Кровля ондулином в местах перелома ската крыши

Места примыкания кровли к стене или дымоходу монтируется примыкающий фартук. Места примыкания обрабатываются герметизирующей каучуковой или битумной лентой с промазыванием стыков подходящим герметиком.

Типичные ошибки при устройстве кровли ондулин

Насколько обязательны  правила монтажа и что будет, если их не соблюдать?

Типичные ошибки при монтаже:

Использование неправильных гвоздей.

Отсутствие специальной шляпки откроет доступ влаги к обрешётке, и она начнёт гнить.

Гвозди длиной менее 70 мм не обеспечат надёжного крепления листов.

Экономия на обрешётке.

Сечение брусков меньше требуемого приведет к тому, что обрешётка прогнётся под нагрузкой. А шаг обрешетки больше рекомендуемого даст листам ондулина возможность провисать. Деформируется, ломается лист, нарушается гермитичность.

Отсутствие дополнительной обрешётки под конёк и ендову.

Элементы пойдут волной, и атмосферная влага проникнет внутренние слои крыши. Начнутся необратимые процессы: на деревянных элементах стропильной системы поселятся плесень и грибок. Теплоизоляционный слой во влажном состоянии будет работать неэффективно. В итоге возникнет необходимость замены всей конструкции крыши.

Неправильный размер свеса листа.

Карнизный (поперечный) свес над трубами водосточной системы должен быть не более 50 мм, а свободный продольный край листа – не более 35 мм.

Свес больше указанных размеров зимой может привести к разлому листов.

Отсутствие карнизной и ветровой фронтонной планки.

Приведёт к намоканию деревянных элементов во время бокового дождя и вызовет их гниение.

Неправильный монтаж ендовы.

Ендова должна быть расположена строго под кровельными листами. В противном случае защитить стык скатов от дождя и снега не удастся. Как следствие намокание несущих деревянных элементов стропильной системы и утеплителя.

Неправильное расположение листов.

• Пренебрежение устройством вентиляции кровли:
• Нет зазора между гидроизоляционной плёнкой и обрешёткой, нарушается циркуляция воздуха, не испаряется конденсат, как следствие гниение деревянных элементов. Обязательно монтировать брусок под обрешетку по плоскости стропильной доски, размером 20х30, 30х30 мм, для крепления слоя гидроизоляции. Зазор между гидроизоляционной пленкой и утеплителем обеспечивают правильным выбором размера стропильной ноги. Ширина стропила должна быть больше толщины слоя теплоизоляции.
• Гидроизоляция сильно натянута. Правильно укладывать защитную плёнку под ондулин горизонтально, начиная от карнизной планки свеса до линии конька, с провисанием не более 10-20 мм между стропил (но не касаться утеплителя) и нахлёстом 100-200 мм. Сильное натяжение может привести к разрыву плёнки.
• Неправильный монтаж пароизоляционной мембраны или её отсутствие приведёт к накоплению влаги в толще утеплителя и снизит его теплозащитные свойства. Пароизоляционную плёнку монтируют впитывающим слоем внутрь помещения.
• Отсутствие конькового продуха. Гидроизоляционный слой должен начинаться на 40-50 мм ниже конька. Иначе образования конденсата не избежать.

Заключение

Инструкция предполагает использование определенного количества гвоздей, которое было упомянуто выше. Если вы решите сэкономить, то это может стать причиной разворота и срыва полотна после первого же порыва ветра. Это же правило распространяется и на саморезы, которыми производится фиксация еврошифера при использовании металлической обрешётки. В тех зонах, где располагаются разнородные материалы, а именно конек крыши, щипец, а также ендовы, следует использовать дополнительную гидроизоляцию. Произвести такие работы можно методом использования специальной самоклеющейся ленты, она именуется ондуфлешем. Приобрести ее можно в магазинах, где реализуется ондулин и иные строительные материалы.

Если осуществить монтаж еврошифера по вышеописанной технологии, то кровля будет готова прослужить в течение многих лет, заявленных производителем. В этот период поверхность не будет нуждаться в проведении ремонта, а также станет гарантировать совершенную герметичность

Если вы хотите выбрать материал для своей крыши, то, возможно, тоже стоит обратить внимание на ондулин. Он выигрывает по многим параметрам, если проводить сравнение с аналогичными материалами

Помимо прочего, стоит учесть, что не всегда укрывной слой можно монтировать самостоятельно, иногда для этого требуется воспользоваться помощью специалистов, чего нельзя сказать об ондулине.
