Как найти водоносный слой при бурении скважины

Подбор оборудования для скважины — его виды и типы

Тут всё зависит от типа грунта на участке, самой скважины, её глубины и назначения — может быть использовано большое количество дополнительного оборудования. Рассмотрим основные типы и виды, наиболее часто применяемые при копке скважин:

гидроаккумулятор;
два адаптера: один — для вывода трубы из обводной колонны, а второй для герметизации, в случае, если не кессона;
насос и комплект деталей для его монтажа — служит для подачи воды;
обратный клапан — он впускает воду в дом или иную постройку;
манометр будет показывать уровень давления в трубах — важный момент для общего контроля всей системы;
трос из нержавеющего материала с такими же зажимами;
достаточное количество тройников для разветвлений водопроводной сети;
расходники — крепёж, герметик, электроды.

На нашем сайте можно купить гидроаккумуляторы Aquario и получить скидку на его установку.

Практические методы обнаружения воды

Помимо визуального наблюдения и анализа увиденного, найти воду помогут практические методы обнаружения воды на участке с помощью различных инструментов и приспособлений. Таковыми могут служить стеклянные банки и глиняные горшки, виноградная лоза и алюминиевая проволока, влагопоглощающие материалы (силикагель или красный кирпич и так далее).

Надо сказать, что в настоящее время эти методы применяются все реже. Хотя самостоятельные поиски водоносной жилы очень увлекательны, тут можно представить себя золотоискателем. Куда надежнее и результативнее произвести разведочное бурение в нужном месте. Правда, это требует финансовых затрат.

Самое простое — опросить соседей по участку

Самым простым, но в то же время и наиболее действенным методом поиска места, где лучше всего оборудовать колодец, является опрос соседей по участку.

Те из них, кто уже обзавелся собственным автономным источником водоснабжения, наверняка, проводили изыскания пред тем, как его вырыть.

Они могут оказать действенную помощь, предоставив сведения о проведенных разведывательных работах. Эта информация поможет значительно сэкономить время на поиски водоносного слоя. Если же у соседей по участку колодцев нет, придется искать воду своими силами.

Биолокация с помощью рамки из лозы или алюминия

Расположение водоносного слоя можно определить биолокацией с применением рамки из алюминия или ивовой лозы. Порядок действий рамки из алюминия следующий:

два сорокасантиметровых отрезка проволоки изгибаются под прямым углом, как на фото и помещаются в полую трубку таким образом, чтобы они могли в ней свободно вращаться;
развернув концы проволок в разные стороны и взяв трубки в руки, начинаем движение по участку;
в том месте, где концы проволоки сойдутся, располагается водоносный слой;
контрольное прохождение участка совершается в перпендикулярном направлении.

Манипуляции при использовании рамки из ивовой лозы похожи. Этот метод называется лозоходство и заключается в следующем:

с ивы срезается ветка с развилкой величиной приблизительно сто пятьдесят градусов;
лоза тщательно высушивается;
при прохождении участка лоза берется в руки таким образом, чтобы ствол был направлен вверх;
в том месте, где он опустится вниз, находится вода.

Самое надежное — провести разведывательное бурение

Самый надежный метод обнаружения воды на участке – проведение на нем разведывательного бурения.

Используя обычный бур, проходят несколько метров породы до столкновения с горизонтом залегания воды. Прежде, чем приступать к рытью колодца, нужно отправить ее пробу на анализ для определения наличия в ее составе вредных примесей.

Народный метод — расставляем горшки и банки

Народный метод поиска воды на участке осуществляется с помощью стеклянных банок и глиняных горшков. С вечера по всему участку кверху дном расставляются обычные стеклянные банки для консервирования или горшки. Утром они внимательно рассматриваются. Емкости, на дне которых собралось наибольшее количество сконденсированной влаги, обозначат место расположения водяной жилы.

Метод поиска воды измерением массы гигроскопичных материалов

В одинаковые глиняные горшки помещается влагопоглощающий материал, например, обычная поваренная соль. Горшки с солью взвешиваются и закапываются в землю равномерно по всему участку. Затем они выкапываются и вновь взвешиваются. Те из них, которые получили наибольшую прибавку в весе, покажут место нахождения воды.

Применение барометра и других приборов — это серьезно

Такой прибор как барометр, которым можно измерить величину атмосферного давления, позволит определить глубину залегания водяной жилы в том случае, если поблизости от участка располагается река, озеро или другой водоем и, таким образом, поможет ответить на вопрос: как найти воду для колодца?

Атмосферное давление измеряется на участке и на берегу водоема. Затем следует вспомнить из школьного курса физики, что один миллиметр ртутного столба соответствует перепаду высоты в тринадцать метров и сравнить показания измерений. Если разница составила половину миллиметра ртутного столба, значит водоносный слой располагается на глубине 13/2=7,5 метров.

Надеемся, что изложенная информация поможет найти на Вашем участке кристально чистую воду. Нижеследующий ролик излагает авторитетное мнение гидролога по данному вопросу.

Артезианский слой: характеристика

Иногда скважины на загородных участках пробуриваются еще глубже. В толще земли существует, помимо всего прочего, и второй водоносный слой, называемый артезианским. Скважины до таких подземных «озер» частники также пробуривают достаточно часто. Однако артезианские шахты владельцы загородных участков обустраивают обычно все же в складчину. Поскольку артезианский слой находится очень глубоко, бурение скважины до него всегда обходится очень дорого.

Преимуществом обустройства артезианской шахты является прежде всего возможность использования для питья очень чистой, зачастую насыщенной полезными минералами, воды. Залегают такие пласты обычно в известковом слое. К тому же поток из таких шахт во многих случаях из-за сильного давления пластов земли вырывается наружу самотеком.

Есть, конечно же, у артезианских скважин и недостатки. Во-первых, воду из них перед подачей на разного рода домашнее нагревательное оборудование обычно приходится очищать от минералов. Ведь из-за осадка последних и образования окалины котлы, бойлеры, магистрали системы отопления в последующем могут быстро выходить из строя. Также недостатком артезианских скважин считается необходимость использования для забора воды дорогостоящего глубинного оборудования. Ведь далеко не всегда поток выходит из скважин «на известку» самотеком.

Как определить водоносный слой

Вода циркулирует по водоносу, формируя русло, которое ограничено слоями толщиной от 5 см до нескольких метров (2 водоупорных пласта либо 1 слой и зона аэрации с другой стороны).

Водоносные горизонты находятся на различных глубинах, что учитывается при бурении скважины:

Расположенные ближе к поверхности (в пределах 3 или 5 м) первые водные слои называются верховодками. Они чаще пополняются дождями и талым снегом, используются в качестве источников технической воды из-за высокой степени загрязнения. Эти слои нестабильны, т.к. вода может уходить вниз.
Грунтовые воды на глубине от 10 до 20 м являются пригодными для питья, т.к. частично фильтруются при прохождении через почву. Данные водоносы более стабильны, т.к. не зависят от погодных условий.
При глубине залегания от 25 до 50 м вода характеризуется высоким качеством. Здесь обустраиваются питьевые источники.

Для добычи воды используется скважина, в которую погружается насос. Перед забиванием необходимо правильно определить местонахождение пласта. Рекомендуется осмотреть скважины и колодцы, расположенные поблизости, замерить их глубину. Поможет также сбор информации о качестве и объеме добываемой воды в интересующей местности. Можно провести анализ аэрографических снимков. На наличие водоносного горизонта может указывать наличие низин, пологих понижений или резких перепадов.

Иногда для поиска воды используют шнековое бурение.

Часто используется метод электрического сопротивления: устанавливается специальное оборудование, собирающее сведения об удельном сопротивлении почвенных слоев. На основе полученной информации проводится анализ. Методика является эффективной, но близкое расположение инженерных или железнодорожных коммуникаций, трубопровода способно исказить результаты.

Достоверным способом обнаружения водоноса является , проводящееся с учетом гидрогеологического справочника. Способ является дорогостоящим, однако дает возможность удостовериться в наличии или отсутствии воды. Еще одним преимуществом является возможность отправки пробы воды в лабораторию для определения качественного состава.

При самостоятельном определении близости грунтовых вод эксперты рекомендуют обращать внимание на следующее:

В породах плотной кристаллической структуры часто расположены разветвленные системы водоносного пласта.
Сложнее обнаружить горизонт в складчатых структурах, он может располагаться в низине или на вершине.
Хорошим участком для бурения скважины станет место чуть выше родников и ключей. Можно отследить местонахождение водопоя животных.
Для бурения лучше выбирать участки прямоугольной формы гидрографической сети с разломами пород.
Большое количество воды отмечается в водоносах, содержащих гальку и песок.
Пласты из глины, ила, кварца, известняка менее продуктивны, требуют наличия широкой скважины. Следует выбирать места с разломами, где выветрились части породы.

Новую скважину следует бурить подальше от существующих колодцев.

Какими бывают водоносные слои при бурении скважин на воду

Первый водоносный слой

Как правило, глубина расположения первого горизонта не превышает 20 метров. Из-за незначительной глубины его называют поверхностным. Ввиду прямого контакта подобного подземного водохранилища с поверхностным грунтом качество добываемой воды — крайне низкое. В связи с этим жидкость из первого слоя пригодна лишь для технических целей.

Второй водоносный слой

Второй горизонт располагается на глубине от 15 и ниже. Водоносный горизонт, приурочен к четвертичным отложениям, менее водообилен и именуется межморенным. Как правило, вода здесь находится в слоях песка или мелкого гравия. Подземные источники создаются за счёт того, что выше и ниже водных залежей располагаются пласты водонепроницаемой породы, ввиду чего вода не имеет возможности уходить вниз, в область третьего слоя и ограничена от верховодки.

Поскольку наполнение горизонта напрямую зависит от количества и объёма атмосферных осадков, водные запасы второго слоя крайне нестабильны и малы. Более того, в жаркую погоду, морозную зиму или длительную засуху второй пласт бывает истощается.

Важно понимать, что вода верховодки никоим образом не фильтруется и зачастую активно загрязняется веществами и элементами, поступающими с поверхности , особенно в пределах мегаполиса. В связи с тем, что в химическом составе продукта может присутствовать значительное количество различных примесей , его можно использовать исключительно в технических нуждах

Поскольку в наше время у многих людей имеются загородные дома или дачи, канализационный слив которых организован в негерметичные выгребные ямы, эти жидкости частично впитываются в глубинные слои земли, где может располагаться второй пласт. Данный фактор является определяющим при выборе места для бурения скважины. Специалисты профильных компаний непременно составляют план местности и учитывают всевозможные угрозы, поэтому далеко не всякое место может быть выбрано для расположения источника воды. Вторые водоносные слои при бурении скважин на воду, фото которых Вы можете найти в Интернете, используют лишь после детального химического анализа состава воды.

В отдельных случаях продукт, добытый из второго горизонта, можно пить, но его в обязательном порядке необходимо фильтровать, желательно многократно или в современных сложных системах фильтрации типа обратного осмоса.

Третий водоносный слой

Данный пласт характеризуется значительной глубиной залегания от 35 до 200 метров, хотя в отдельных случаях (в зависимости от местности) глубина может достигать и 300 метров.Основным местом залегания являются массивные слои коренных пород дочетвертичного периода. Как правило это поры, трещины или пустоты горных пород. Благодаря достаточной глубине залегания вода проходит тщательную многократную природную очистку и изолирована от техногенного влияния, поэтому она безвредна, использовать её можно для питья и приготовления пищи даже без предварительной обработки.

Для этого водоноса характерны напорные потоки, возникающие от большого давления, оказываемого на подземные бассейны. В связи с этим третий слой может быть напорным и в некоторых случаях воду из него можно добыть без помощи насосных станций.

Вода из 3-го пласта отличается отменным химическим составом, содержит мало солей, формирующих общий уровень жёсткости, и много железа, предопределяющего полезность и прочие свойства продукта. Организация его добычи из третьего пласта более дорогостояща, но вместе с тем и более эффективна, объёмна и долговечна

Примечательно, что уровень воды и её качество в таких скважинах неизменны, а это крайне важно при регулярном отборе и постоянном использовании продукта. Использование третьего водоносного пласта в качестве основного источника обязательно подразумевает применение очистительных станций и сооружение особой конструкции, оберегающей скважину от смешивания с водой первого или второго слоя

К третьему горизонту относятся и артезианские водохранилища. Как правило, они располагаются на значительной глубине , где расположены прочные водоупорные слои. Они усложняют добычу, однако качество артезианской воды соответствует самым высоким стандартам.

Природные явления

Наблюдения за окружающей природой помогают понять, где под поверхностью земли находится вода. Фиксирование обстановки в течение дня полезно, но сведения, собранные за неделю, принесут пользы больше

При выявлении признаков мест залегания течений обращают внимание на такие указатели:

Рельеф местности. Вероятность найти воду в низине, впадине и котловине выше, чем на склонах и вершинах холмов.
Испаряемость влаги из грунта. Почва над верховодкой находится в увлажнённом состоянии. Утренний, вечерний туман над участком гуще в местах близкой к поверхности воды.
Тропы зверей к естественным открытым водоисточникам. Если участок находится на такой территории, скважину закладывают выше родника или ключика.
Русло реки. Даже не заполненное влагой 5 лет и больше, оно скрывает грунтовую воду.

Над участками предполагаемой близости водоносов часто столбами роятся мошки, комары. Муравьи, напротив, избегают обводнённых территорий. Собаки в жару начинают откапывать нору, чтобы добраться до прохладного от влаги грунта и улечься на нём. Проверяют догадку о нахождении водоисточника, применив природное явление, основанное на разнице атмосферного давления над пластом и около уреза воды пруда или озера. Если в первой точке замер покажет результат меньший на 0,5-1 мм рт. ст., это означает присутствие водоносного слоя на глубине 5–13 м.

Что такое водоносный слой

Водоносный слой — это участок грунта, находящийся в толще земли, полости и трещины которого содержат воду. Эта вода находится постоянно в движении. Именно этот слой ищут при бурении, чтобы затем иметь постоянный доступ к воде.

Параметры водоносных слоев:

Глубина залегания. Измеряется в метрах от земной поверхности;
Мощность. Здесь имеется в виду толщина грунта, который насыщен водой;
Производительность. Объем воды, измеряемый в кубических метрах, за единицу времени

Важно знать, что чем глубже этот слой, тем постояннее его производительность.
Амплитуда колебания воды в течение года, которая зависит от количества осадков, времени года, температуры окружающей среды и атмосферного давления.

Научный подход к поиску воды

Силикагель

Кроме наблюдений, для поиска воды также можно пользоваться различными приспособлениями. Посмотрим, как можно искать воду с помощью предметов.

Силикагель, соль, или дробленый кирпич. Этот метод приемлем только для сухой почвы. Один из вышеперечисленных материалов нужно насыпать в неглазурованный глиняный горшок, и взвесить на точных весах, а данные записать. Замотанный в марлю горшок закопайте в землю на полметра, а через сутки извлеките из грунта, и вновь взвесьте. Большой привес говорит о близости воды.
Стеклянные банки. Утром расставьте вниз на своем участке их горлышком в тех местах, где по санитарным нормам можно делать колодец. Через сутки проверьте, в какой из них появился конденсат. Его наличие и количество, свидетельствует о том, что вода неглубоко.

Также есть много ненаучных методов, с которыми, при желании, вы можете поэкспериментировать.

Абсолютная отметка устья скважины

Законодательство России классифицирует колодцы и скважины для собственных нужд, которые не подлежат постановке на государственный баланс, если находятся на глубине не более 5 м. К ним относятся скважины и колодцы, потребляющие воду из слоя «верховодка» и «на песке», так как они не требуют выполнения взрывных работ.

Лицензия является разрешением для поиска питьевой воды и бурения, которое необходимо зарегистрировать в федеральном департаменте по недропользованию.

Лицензию на пользование недрами необходимо оформить частным лицам для того, чтобы:

Не возникло впоследствии вопросов о нарушениях от Госкомприроды;
Проводить геологоразведочные исследования стало возможным;
Осуществлялась беспрепятственная эксплуатация водозабора в рамках этого документа.

Для получения лицензии необходимо подготовить ещё ряд важных документов и сдать в федеральный департамент, получить там же лицензию и только после этого можно начинать поиски питьевой воды способом бурения.

Размещение водоносных слоев в грунте

Воды размещается между пластами подземного грунта, которые не поддаются размыванию. Это либо скальные породы, либо глина. Подземные слои глины чередуются с отложениями песка, гравия или гальки, где и размещается чистая вода.

Для обустройства автономного источника воды именно до такого подземного слоя и надо добраться. От удачного выбора места бурения скважины зависит как конечный результат, так и итоговая стоимость работ.

Слой подземной воды имеет не только разную глубину залегания, но и конфигурацию расположения. В некоторых местах пласт шире и глубже, в других он значительно тоньше. Пласт может быть вертикальным, горизонтальным или иметь искривленную форму.

Виды водоносных пластов

Итак, грунт состоит из разных пород, и каждая из них располагается в горизонтальной плоскости. Есть два вида грунтовых пластов: водоупор и рыхлые слои. Первый формируется из прочных и плотных пород. У такого пласта минимальная водопроницаемость, через него вода свободно пройти не может. На небольшой глубине в основном располагаются водоупоры из плотных глин, реже из скальных пород. Глубже располагаются водоупоры из известняка или плотного камня.

Рыхлые слои грунта – это песок, галька, неплотный известняк, ил, мергель и другие. Такие пласты обычно располагаются над водоупорами и являются водонесущими, потому что их плотность значительно меньше. Именно в них и собирается влага в достаточном количестве, которая и образуют водоносный горизонт. И именно из них можно добыть воду, если пробурить скважину или вырыть колодец.

И хотя это общая тенденция, надо отдать должное региону, где будет буриться скважина, и количеству выпадающих в нем осадков. Сюда надо добавить тип грунта. Именно от этих трех факторов будет зависеть глубина залегания водоносных пластов.

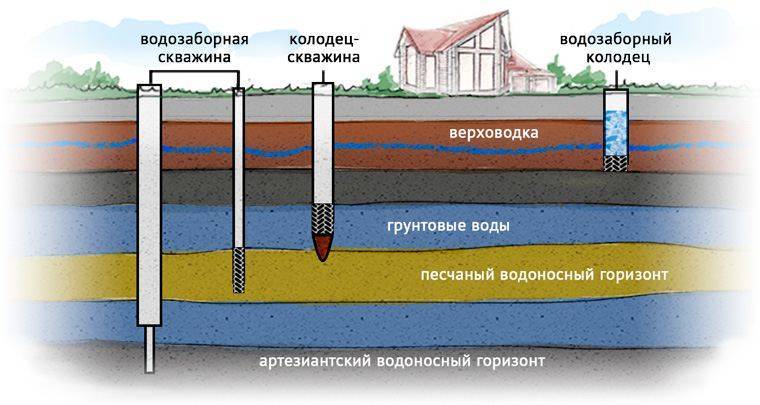

Водоносные слои

На фото выше очень хорошо видно, сколько водоносных слоев располагается в земле, и какой из них верхний, а какой нижний. Разберемся с ними по отдельности.

Верховодка

Это пласт, который располагается близко к поверхности земли. Обычно их объем небольшой, потому что они располагаются над водоупорами небольшой площади. Необходимо отметить, что верховодка располагается не везде.

Сверху нее обычно располагается верхний слой грунта с почвой, нет над ней никаких фильтрующих слоев, поэтому вода в этом слое содержит большое количество загрязнений. И качество такой воды очень низкое, особенно в тех районах, где активно ведется человеческая деятельность. Подпитывается верховодка только осадками, поэтому максимальный объем воды в ней будет только в сезон дождей и таяния снега.

Выбирая этот водоносный слой в качестве источника воды для дома, хозяин рассчитывает на минимальные затраты и простоту бурения скважины, так как верховодка располагается на глубине 2-8 м.

Грунтовые воды

Этот водоносный пласт располагается над водоупором большой площади, который является первым от поверхности земли. Он залегает глубже верховодки приблизительно на глубине 10-30 м.

Чаще всего и эти воды не защищены фильтрующим пластом. Поэтому жидкость в них редко соответствует нормам питьевой воды. Но проникая глубоко, водные потоки большую часть загрязнений оставляют в верхних пластах, так что у них процент загрязнения намного ниже, чем у верховодки. Но даже эти слои в основном зависят от количества выпавших природных осадков.

Грунтовые и межпластовые слои

Межпластовые воды

Из самого названия становится понятным, что этот водоносный слой располагается между двумя водоупорами. Так как водоупорных пластом может быть много, соответственно и количество межпластовых слоев может быть не один на одном загородном участке. Их глубина расположения 20-80 м, некоторые из них могут располагаться и выше, иногда выходя за пределы почвы в виде родников.

Так как над межпластовыми водами располагаются водоупоры, то вода, проходя через природные фильтры, становится очень чистой, приемлемой для питья. И хотя не каждый межпластовый горизонт несет в себе большой объем воды, нередко можно при бурении попасть в огромное озеро. Практика показывает, чем глубже в недра земли, тем чище вода, а ее количества больше.

Артезианские воды

Их можно назвать подвидом межпластовых вод, но они располагаются на большой глубине (100-1000 м). Зажаты они обычно большими водоупорами, поэтому в них вода находится под приличным давлением. При бурении артезианской скважины вода из нее просто фонтанирует.

Как определить уровень воды при бурении

Зная народные методы и приметы, можно определять водоносный слой при бурении скважин на воду своими руками даже без специального оборудования

Опытные мастера рекомендуют обращать внимание на растительность в зоне проведения работ, поскольку в местах близкого расположения подземной влаги даже в засушливое время года обильно растет сочная, пышная зелень. Трактовать здесь результаты нужно следующим образом в зависимости от её разновидности:

рогоза располагается там, где имеет место верховодка глубиной 1-1,5 м;
камыш любит места с расположением подземного пласта на уровне 1-3 метра, здесь же предпочитает располагаться тополь черный;
сарсазан облюбовывает зоны с уровнем подземной воды до 5 м;
полынь менее прихотлива и может свободно расти там, где пласт залегает в 7 метрах от поверхности земли;
песчаная полынь любит места с расположением водоносных пластов на уровне 9-10 м, именно на эту глубину делают скважину-иглу для полива, применения ресурса в технических целях;
люцерна хорошо себя чувствует при 15-метровой глубине подземного водоносного горизонта.

Узнать глубины залегания воды для скважины можно по типу выбираемого песка при бурении. Если песчинки крупные, пласт удален на более чем 8 метров. Чем мельче крупинки, тем скорее мастер наткнется на водоносный горизонт.

Точные результаты от одних только наблюдений невозможны. Чтобы максимально правильно определить глубину залегания гидрогеологической точки, желательно обратиться к специалистам.
