Как обложить печь в бане кирпичом

Особенности обкладки печи

При правильном подходе работа не отличается особой сложностью, ее можно выполнить своими руками. Главное, заранее побеспокоиться о материале. Потребуется кирпич и раствор. В некоторых случаях придется создавать фундамент под кирпичную кладку, тогда еще будет нужен цемент, щебень, песок и несколько досок для опалубки.

Из инструмента стоит сразу подготовить:

рулетку, карандаш;
строительный уровень;
мастерок;
совковую и штыковую лопаты;
узкий шпатель для расшивки.

Если работы ведутся во время строительства бани, надо сразу же выбрать оптимальное место для печи. Она должна обеспечивать быстрый нагрев помещения, но и не занимать слишком много места, баня редко отличается простором. Проще всего остановить выбор на одном из углов, это удобно плюс экономия места

Важно только обеспечить защиту стен от высокой температуры, к примеру, просто обшить базальтовой плитой

Нелишним будет на подготовительном этапе набросать схему обкладки. Это обезопасит от возможных ошибок и заметно облегчит труд мастеру.

Этап 1: фундамент

Если требуется обложить кирпичом железную печку в бане, которой пользуются давно, скорее всего, этот этап можно пропустить. Наверняка под печь уже создано надежное основание, которое выдержит и дополнительную нагрузку.

Правда, так бывает не всегда, часто приходится делать новый фундамент или усиливать старый. В случае сооружения экрана или небольшого конвектора можно вообще обойтись без такового – прочности пола будет вполне достаточно.

Фундамент под печь простой, его форма – прямоугольник, стороны которого на 10–15 см больше сторон создаваемой печи. Он должен стоять отдельно и не соприкасаться с основанием или стенами строения.

Работа начинается с разметки. Обозначают границы будущего котлована. Далее демонтируют часть пола. С помощью лопаты выкапывают яму глубиной до 40 см, рубероидом или другим рулонным материалом выполняют гидроизоляцию, на дно засыпают песок и щебень.

Используя старые доски, собирают опалубку по периметру котлована. Устанавливают ее, заливают раствор, дают ему полностью застыть. Фундамент готов.

Этап 2: кирпичное основание

На готовый фундамент выкладывают один слой кирпича. Это основание. С помощью уровня контролируют плоскость. После застывания раствора на кирпич кладут лист металла. На него устанавливают печку. Еще раз проверяют правильность установки по уровню.

Поскольку дальнейшая работа будет выполняться с уже установленной печью, нелишним будет временно накрыть ее полиэтиленом. Особенно это актуально для способов, при которых частично или полностью будет виден металл.

Этап 3: кладка

По одному из приведенных выше рецептов готовится раствор

Важно добиться его однородности. Плохо вымешанный состав затруднит работу и не обеспечит должной прочности

Кирпич также требует подготовки, его замачивают в воде и выдерживают 12 часов.

Далее выполняют кладку, придерживаясь изначального плана.

Работать надо не спеша, аккуратно, своевременно удалять излишки раствора, контролировать уровень и плоскость каждого ряда. При этом нельзя забывать о температурном расширении железных или чугунных стенок печи. Между кладкой и металлом должно быть расстояние не меньше 4–5 см, не должно быть никаких перемычек или распорок.

При необходимости в ходе работы в кладку вмуровывают дверцы, обеспечивающие доступ к топке, через каждые два-три ряда стоит проложить проволоку или крупную металлическую сетку, она добавит надежности всей конструкции.

Завершающим штрихом будет окончательная отделка. Это может быть облицовка изразцами в случае использования неэстетичного кирпича или расшивка, замазывание и выравнивание стыков. Для этой работы лучше использовать готовые высокотемпературные смеси и тонкий шпатель.

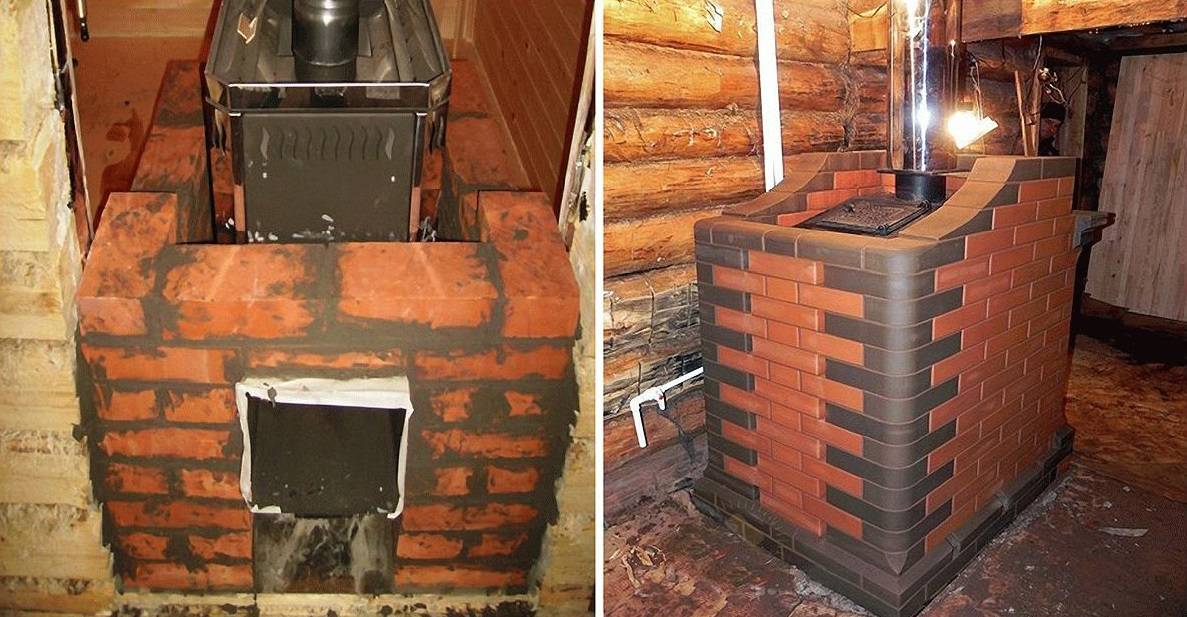

Обкладка металлической печи позволит решить сразу несколько вопросов. Прежде всего, интерьер парилки заметно преобразится, она станет оригинальнее, но дизайн – это не главное. Главное другое: прибавится комфорта, накопленное кирпичом тепло долго будет подогревать воздух, что само по себе приятно, плюс экономия на топливе, а это также не может не порадовать.

Как обложить печь правильно?

При проведении работ по обкладке металлической печи кирпичом следует учитывать такие рекомендации:

Кирпичные стенки строятся с отступлением 5-7 см от печки. Сама печка прочно устанавливается на подготовленный фундамент, но с таким условием, что ее можно заменить без разборки кирпичной кладки.
Поверхность стены сооружения, расположенная наиболее близко к печи, закрывается асбестовым листом.
Оптимальная толщина кирпичной стенки составляет полкирпича. В редких случаях для упрочнения конструкцию кладка производится в один кирпич. Небольшую железную печь можно обложить стенками толщиной в четверть кирпича (ложковая кладка).
При полном обложении обязательно формируется минимум 2 отверстия (внизу и вверху) для циркуляции воздуха в промежутке между металлом и кирпичом.
Кладка начинается с формирования углов. Самый нижний ряд выкладывается из цельных кирпичей. Второй ряд ложится с увязкой по отношению к нижнему ряду, т.е. смещается на полкирпича. Все последующие ряды кладутся с перевязкой.
Перед укладкой каждый кирпич следует смочить водой. Раствор наносится сверху уже уложенного ряда. Новый элемент всаживается на свое место и выравнивается руками и ручкой мастерка. Ширина шва выдерживается одинаковой и составляет 4-5 мм. Вертикальные и горизонтальные швы полностью заполняются раствором.
В процессе кладки используется порядовка для правильного формирования рядов и шнур-причалка, позволяющий выравнивать ряды по горизонтали. Контроль качества постоянно проверяется уровнем и отвесом.
Кладка осуществляется порядно, т.е. новый ряд начинает ложиться только после завершения укладки нижнего ряда по всему периметру.

При осуществлении кладки кирпича следует помнить, что она выполняет и декоративную функцию. Укладывать кирпич надо ровно, а швы сформировать с помощью расшивки. Приветствуются такие декорирующие элементы, как арки над топочным окном или каменкой.

Экранирование печей для бани

Поняв, как обложить железную печь в бане кирпичом, можно приступить к изучению других способов экранирования металлических печей. Дело в том, что далеко не всегда имеется возможность провести футеровку металлической печи, поэтому приходится изыскивать иные способы обеспечения пожарной безопасности.

Обычно защита стен помещения от возгорания в том случае, когда в нём установлена печь, осуществляется при помощи специальных экранов. При этом в любом случае сама печь должна быть размещена от стены на расстоянии не менее 1 м для кирпичной стены, а для обложенной металлической – 0,7 м. Применение защитных экранов может уменьшить это расстояние до 0,3 метра.

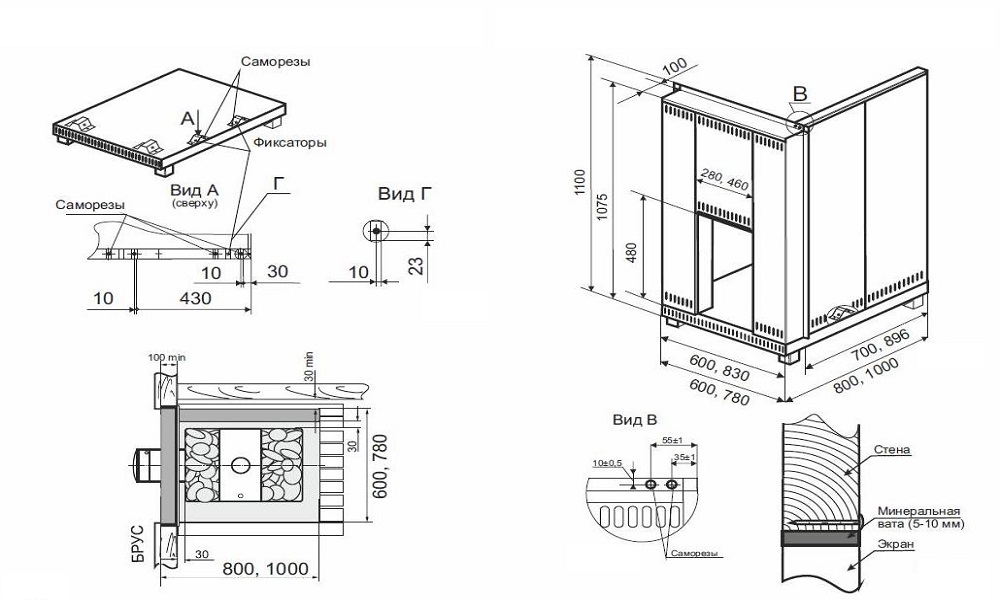

Самыми распространёнными считаются металлические экраны. Обычно они выпускаются из стали или чугуна. Такие экраны не прогорают и хорошо защищают деревянные стены от перегрева и возможного пожара. Такие экраны легко монтируются прямо на стену или же к полу при помощи металлических ножек.

Ширмами-экранами можно закрыть и всю печь. Но при этом будут достигнуты чисто эстетические цели, а вот вопрос совершенствования системы распределения тепла внутри помещения разрешён не будет. Для этого придётся использовать иные методы.

Существует вариант и обустройства защитного экрана из кирпича. В этом случае печь обкладывается не полностью, а выкладывается защитная стенка только с одной её стороны. Основное её назначение – защитить деревянную стенку от возгорания вследствие перегрева. Иногда для этой цели защитный экран возводят до потолка.

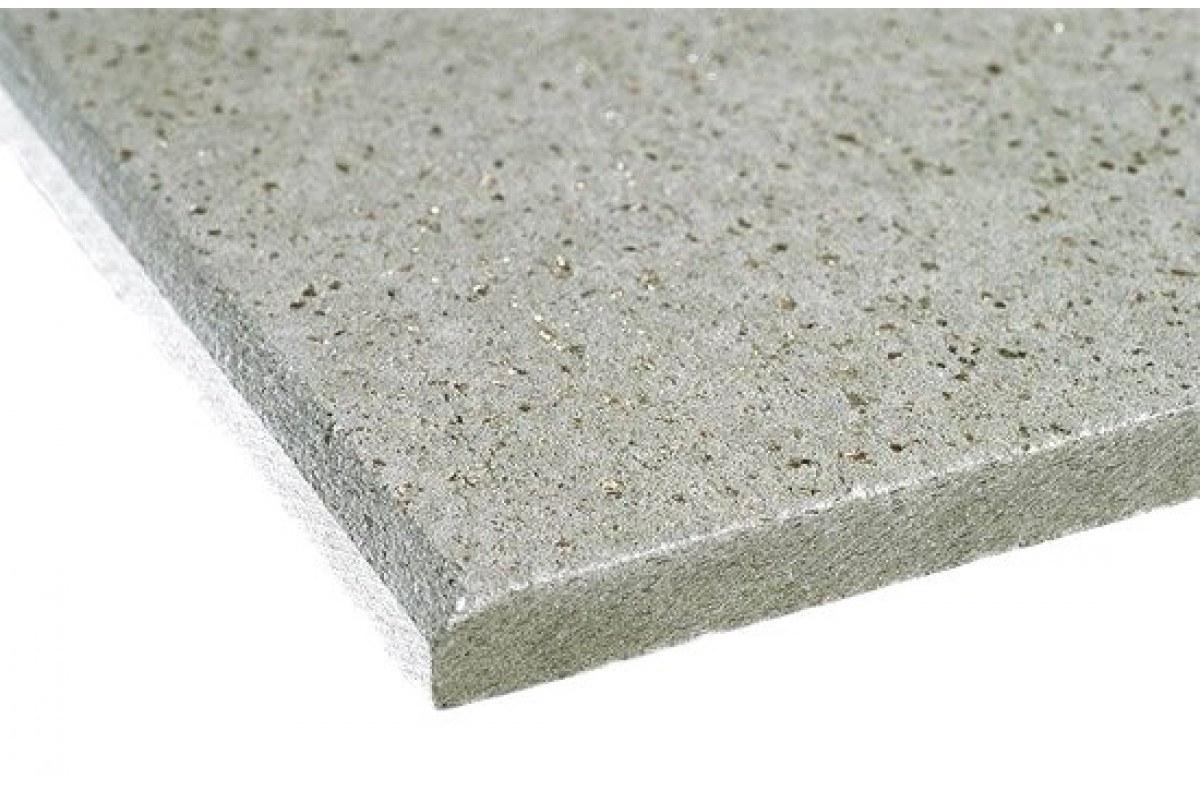

Третьим вариантом обустройства защитных экранов для печей считается применение различных негорючих материалов. Обычно это:

базальтовая вата;
базальтовый картон;
асбестовый картон;
минерит.

Подобные материалы монтируются на место в следующем порядке: вентиляционный зазор, негорючий утеплитель, лист нержавейки или иного металла. Чтобы прикрепить такой «сэндвич» к стене, необходимо использовать специальные металлические втулки. Дело в том, что они не нагреваются и при этом позволяют формировать достаточный вентиляционный зазор.

Кладочный раствор

Внутренняя поверхность кирпичной облицовки печи может нагреваться до 350-400 градусов, поэтому обычный цементно-песчаный кладочный раствор пригоден только для экрана банной печи, отстоящего от ее корпуса не менее чем на 7-8 см. В прочих случаях нужно использовать глиняно-цементный раствор, т.к. печной глиняный непрочен и гигроскопичен.

Для приготовления раствора для обкладки печи кирпичом нужно вначале просеять сухую глину сквозь сито с ячеей 1,5 мм. Далее подгоняется жирность глиняного раствора:

Пробную порцию глины смешивают с горным или овражным песком фракции до 1 мм в пропорции 1:1 по объему.
Затворяют водой и вымешивают до густоты теста.
Скатывают в жгут (колбаску) толщиной ок. 2 см и длиной ок. 30 см.
Дают просохнуть не на прямом свету 1-3 часа при температуре 30-15 градусов соотв.
Сгибают жгут в кольцо.
Если жгут глубоко потрескался в нескольких местах или переломился – исходный (базовый) раствор тощий, нужно дать больше глины.
Жгут плавно согнулся или потрескалась только подсохшая корка – базовый р-р жирный, надо дать больше песка.
Жгут более-менее равномерно по длине потрескался не более чем на 1/4 толщины – жирность базового р-ра оптимальна.

Пробную порцию рабочего раствора готовят, заменив 1/8-1/3 глины цементом от М400; обычно для начала дают 1/5 часть. Сухую смесь постепенно затворяют водой, вымешивая до густоты сметаны. Затем проверяют раствор на текучесть: обмакивают в него чистую кельму и вынимают, держа носиком вниз. Тут возможны 3 случая:

Раствор стекает, оставляя на кельме пятна или полностью обнажая металл – воды много;
Р-р стекает, оставляя на кельме бугристый слой с комками – воды мало;
Р-р стекает, оставляя тонкий ровный слой – воды в меру.

Тут же берут сухой кирпич и кладут на слой р-ра, не придавливая, немедленно поднимают. Раствор не должен тянуться за сухим кирпичом;

Далее сухой кирпич опять кладут на раствор, пристукивают рукояткой кельмы и выдерживают 5-6 мин. Пробуют поднять, мокрый кирпич должен подняться вместе с ним. Если остается лежать или на весу постепенно отлипает – в базовом р-ре нужно дать больше глины и соотв. меньше цемента.

Как приготовить лучший раствор для кирпичной кладки

Строители рекомендуют использовать для кладки печи традиционный раствор, сделанный из глины и песка. Для прочности также замешивают цемента М400, в общей массе раствора цемента должно быть 20%.

Найти глину, как и другие материалы, можно в строительном магазине. Приготовление цементного раствора для кирпичной кладки печи состоит из таких этапов:

Тщательно просейте песок. Чем чище песок, тем крепче раствор.
Добавьте к песку глину, соблюдая соотношение ингредиентов 1:1.
Долейте воду в таком объеме, чтобы получилась однородная густая консистенция раствора, без излишков вода.

О готовности качественного раствора расскажет простой тест. Наберите небольшое количество раствора на мастерок и установите его в вертикальном положении. Если масса соскальзывает, но не сливается, значит смесь приготовлена правильно.

Еще один рецепт домашних умельцев:

Замочите глину в воде на несколько дней.
Пропустите через сито.
Добавьте песок и цемент. Такой раствор не станет крошиться.

Особенности конструкции

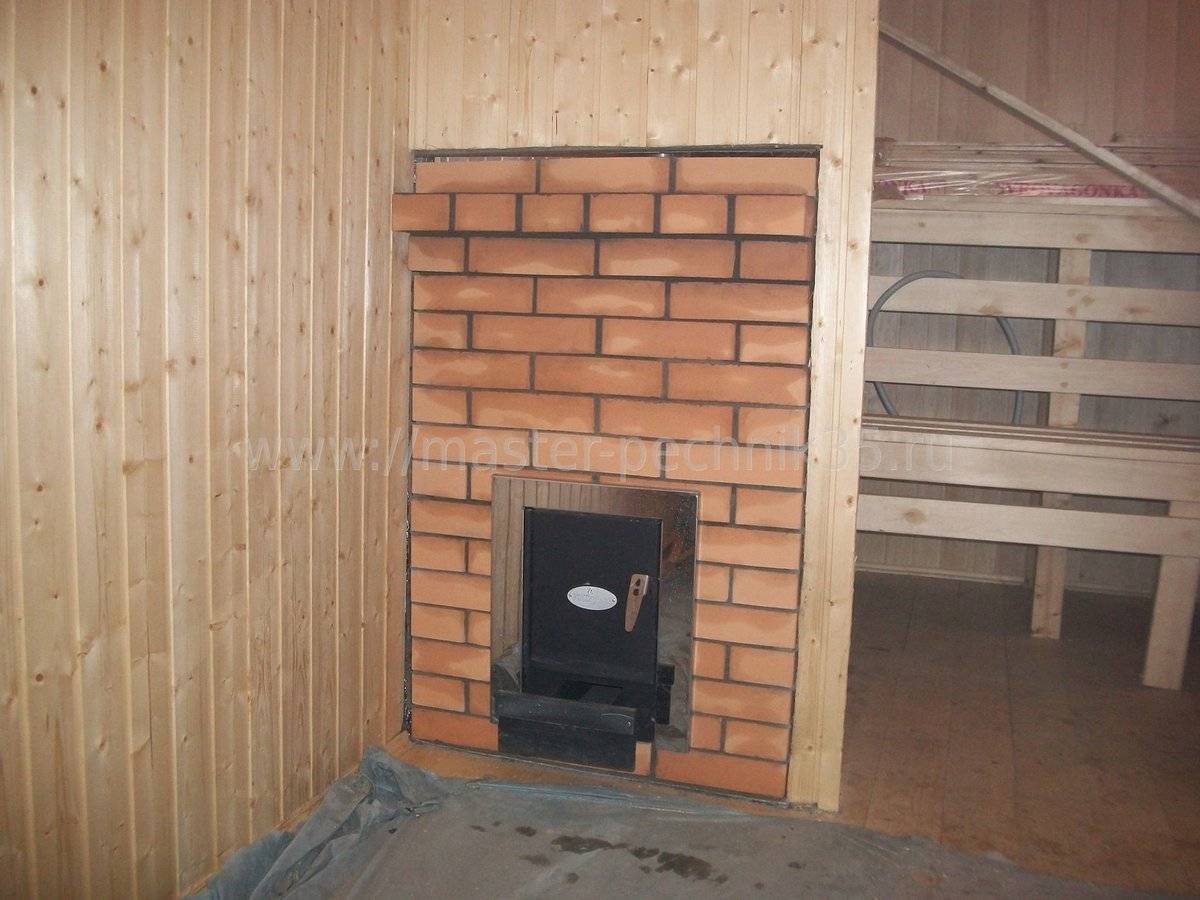

Особенностью является агрегат с выносной топкой, выполненной из стали либо чугунного сплава. Отличие таких моделей заключается в наличии выносного канала (съемного или приварного). Расположение дверцы для загрузки дров можно сделать как в предбаннике, так и со стороны улицы.

Важным является и то, что дым, который образуется при горении, не будет попадать в парилку, тем самым загрязнять воздух и делать невыносимые условия нахождения людей в бане.

Принцип работы печи с топкой из предбанника

Принцип работы заключается в том, что обогрев будет производиться одновременно в нескольких помещениях, что позволит экономить и не обустраивать дополнительное отопление в предбаннике.

Установив стеклянное окошко, выходящее в парилку, можно будет наблюдать за тем, как красиво горит огонь в топке печи.

При этом загрузка дров выполняется в предбаннике.

Кладочный раствор

Пробную порцию глины смешивают с горным или овражным песком фракции до 1 мм в пропорции 1:1 по объему.
Затворяют водой и вымешивают до густоты теста.
Скатывают в жгут (колбаску) толщиной ок. 2 см и длиной ок. 30 см.
Дают просохнуть не на прямом свету 1-3 часа при температуре 30-15 градусов соотв.
Сгибают жгут в кольцо.
Если жгут глубоко потрескался в нескольких местах или переломился – исходный (базовый) раствор тощий, нужно дать больше глины.
Жгут плавно согнулся или потрескалась только подсохшая корка – базовый р-р жирный, надо дать больше песка.
Жгут более-менее равномерно по длине потрескался не более чем на 1/4 толщины – жирность базового р-ра оптимальна.

Раствор стекает, оставляя на кельме пятна или полностью обнажая металл – воды много;
Р-р стекает, оставляя на кельме бугристый слой с комками – воды мало;
Р-р стекает, оставляя тонкий ровный слой – воды в меру.

Теперь нужно проверить раствор на липкость (адгезию); для кладки в пол/четверть кирпича это важно. Берут кирпич, обмакивают в воду, наносят кельмой на его постель слой р-ра в 3-5 мм. Тут же берут сухой кирпич и кладут на слой р-ра, не придавливая, немедленно поднимают

Раствор не должен тянуться за сухим кирпичом; допустимо налипание нескольких мелких, со спиченую головку, комочков. Если раствор тянется за сухим кирпичом, в базовом растворе нужно уменьшить долю глины и соотв. увеличить долю цемента

Тут же берут сухой кирпич и кладут на слой р-ра, не придавливая, немедленно поднимают. Раствор не должен тянуться за сухим кирпичом; допустимо налипание нескольких мелких, со спиченую головку, комочков. Если раствор тянется за сухим кирпичом, в базовом растворе нужно уменьшить долю глины и соотв. увеличить долю цемента.

Технологии

Существует несколько проверенных технологий кирпичной кладки вокруг печного оборудования из металла:

Тепловой экран. Ограждение из кирпича, которое не превышает габаритов печи по высоте. Способствует лучшей теплоотдачи.
Сплошная облицовка. Она быстро отдает тепло окружающему пространству, из-за чего возрастают затраты на обогрев помещений. Эта технология применяется, когда необходимо сделать красивое декоративное оформление, пожертвовав производительностью печного оборудования.
Кладка конвектора, которая имеет продухи. Подходит для металлических отопительных агрегатов. При этом размеры парилки не важны.

Обкладка чугунной печи

Особенности приготовления раствора для кладки кирпича

Чтобы получить желанный результат необходимо не только правильно выбрать кирпич, но и приготовить раствор для кладки. Потребуется взять в одинаковых пропорциях глину и песок. Всего должно получиться около половины 10-литрового ведра. На такой объем добавляется 100 грамм соли. Без специального опыта правильно сделать глиняный раствор достаточно сложно, поэтому можно отправиться в строительный магазин и купить готовую смесь. В их состав уже первоначально входят все ингредиенты, что требуются для получения крепкой и надежной кладки, способной устоять высоким температурам.

Для кладки можно использовать цемент, в который добавляется клей для керамогранита или шамотная глина

Много готовить смеси не стоит, так как она быстро застывает и становится непригодной для работы. Иногда бывают варианты, когда использовать раствор для кладки нецелесообразно. Это в том случае, когда печь изготовлена из очень тонкой стали. Металл при эксплуатации постепенно изнашивается, что потребует ремонта. Если облицовка выполнена сухим способом, то разобрать для ремонта облицовку не составит труда.

Как обеспечить безопасность

Стандартные правила пожарной безопасности требуют, чтобы перед топкой лежал предтопочный лист не менее полуметра в длину, а до ближайшей стены расстояние было от топки не менее полутора метров.

Кирпичная печь для русской бани. Перед топкой должен лежать предтопочный лист (отмечен стрелкой)

Слева на фото: предтопочные листы в магазине

Печь для бани из кирпича не должна соединяться со стеной. Между ними следует оставлять зазор. Он нужен прежде всего из-за теплового расширения печи — при жестком соединении возможно появление трещин. А так поверхность ее не нагревается до температур возгорания дерева.

Тем не менее, кирпичная печка для бани все же пожароопасна. Все дело в трещинах, которые появляются со временем как в самой печи, так и в дымоходе, и могут стать причиной высвобождения искр. Единственный способ борьбы — профилактика. Выкрашивающиеся швы очищаются и заделываются новым раствором.

Кирпичная печь бани

Самая распространенная конструкция бани представляет собой совмещение печной стенки и стены предбанника для экономии материалов и лучшего теплообмена. Если сама баня сложена из камня или других не пожароопасных материалов, для термоизоляции ее стен от печи используется минеральная вата, или специальные негорючие sandwich-панели на силикатной, или асбестовой основе.

Если стены и потолок самой бани выполнены из дерева, то нормы противопожарной безопасности при термоизоляции гласят, что необходимо:

обеспечить зазор как минимум в 1,3м между нагревающейся печью и потолком или стенкой;
дверца топки в предбаннике должна быть на расстоянии 1,2 м и больше от близлежащей деревянной стены;

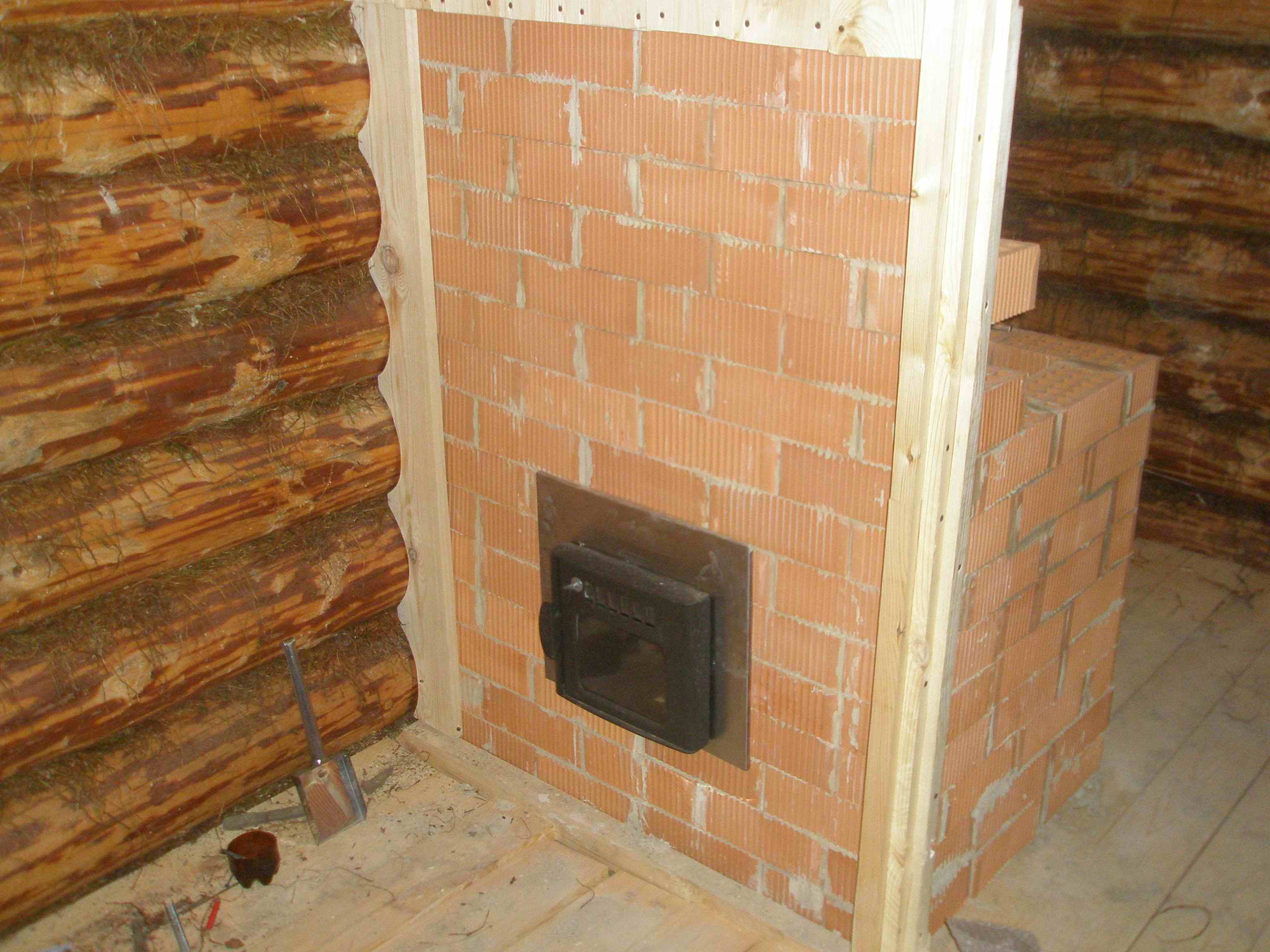

в случае когда топка проходит сквозь стену, сделанную из легковоспламеняющегося материала в другое помещение, необходимо изготовить вставку, изготовленную из огнеупорного материала не менее 500 мм, обладающего высокой теплостойкостью и длиной, равной длине топки;
на пол перед дверцей укладывают противопожарное покрытие (чаще всего используют металл) площадью 40х80 см.

Обязательное требование – противопожарная изоляция или разделка кирпичных поверхностей стенок топки и деревянных элементов конструкции. Фактически это кирпич и глина, уложенные послойно с определенным зазором либо асбестовый лист. После таких работ образуется керамический чехол, который в значительной степени изолирует деревянные конструкции. Дополнительно они предохраняют от языков пламени, вырывающихся сквозь возникшие в результате разрушения кладки трещины при возникновении ЧС.

Вывод трубы печи через потолок либо стену – самый пожароопасный участок. В этом месте потолок расшивают и отделывают кирпичами, тем же способом, как это было сделано с деревянными стенами.

Если баня небольшая, а кирпичная конструкция сравнительно больших размеров и массы не требуется, допускается установка печки с топкой, вынесенной в предбанник малого размера, помещенной на деревянное покрытие пола. Порядовка такой печи очень проста – не более пяти в ряд, а самих рядов не более десяти.

Печь разрешается ставить и не на бетонный фундамент, если соблюдены все меры пожарной безопасности. Иногда возникает необходимость вскрывать пол и организовывать добавочную опору или перемычки.

При этом необходимо соблюдать следующие ограничения:

общая масса – не более полутоны;
600 кг – для устоявшегося пола;
700 кг – для свежеуложенного пола.

Если эти условия соблюдены – выкладывают компенсатор из кирпича для основания печи. Волокно из асбеста добавляют к кладочному раствору, который применяют в основании и экранах сторон.

Подходящие для работ типы кирпича:

Стандартный керамический кирпич имеет размеры 25х125х65 мм. Необходима дополнительная его обработка термостойким лаком для повышения сопротивляемости критическим условиям эксплуатации – перепаду температур и высокой влажности.
Шамотный огнеупорный кирпич использовать более надежно, так как он изготавливается именно для таких целей.

Имеет соломенный цвет и бывает трёх размеров:

стандарт 230х125х65 мм
более узкий 230х114х65 мм;
более узкий и более тонкий – 230х114х40 мм.

Разновидности перегородок

В зависимости от функционального назначения и конфигурации экраны условно делятся на такие виды:

Кирпичный защитный экран для печи.

Защитные перегородки. Ограждают людей от прямого воздействия лучистого тепла.
Противопожарные экраны. Строятся между деревянной стеной и печкой согласно требованиям нормативных документов.

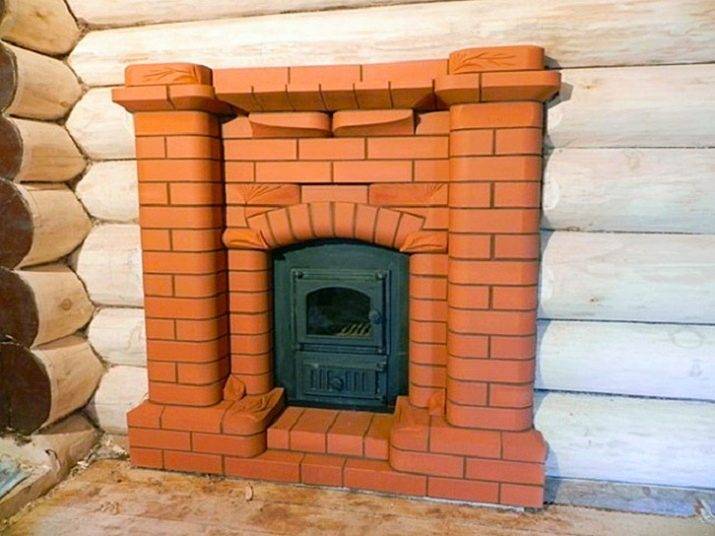

Декоративные. Выполняются в форме полукруга либо в виде арочных сводов над стальными печами, сделанными из трубы.

Противопожарный экран в любом случае необходим для ограждения деревянных конструкций, даже когда печь для бани оборудована металлическим кожухом. Правила допускают использование для этой цели обычного листового металла, но кирпичная перегородка будет смотреться куда эстетичнее.

Обкладывать самодельные отопители разных конструкций кирпичом — это способ их удачно облицевать, поскольку подобные изделия не блещут красотой. Если источник тепла сварен из вертикальной трубы, вокруг него можно построить круглый экран. Над горизонтальной трубой строится кирпичная арка.

Вопросы и ответы

Какую выбрать глину для кладки?

Она тоже должна быть огнеупорной, поэтому лучше приобрести специальную красную глину для печей (отлично выдерживает температуру до 850оС). Это же сырье используется, например, и для оштукатуривания дымохода.

Как определить толщину обкладки?

Это зависит от функционала печи. Если она нагревает бак с водой, толщина будет с половину кирпича. Если просто нагревает воздух и каменку, толщину увеличивают в 2 раза.

Каким должен быть зазор между кладкой и печкой?

Стандартно 3 см (для печек с ручной растопкой). Если же установлен котел или другая установка, зависит от ее мощности. На каждый кВт добавляют по 2 см. Бывает и так, что печка очень мощная (более 12 кВт). Тогда зазор будет максимальным – 15-18 см.

Как определить количество кирпичей?

Зависит от ширины и высоты печки. Обычно для каждого ряда используют 10-16 камней. Таких рядов требуется 10-12, поэтому общее количество – до 200 (с небольшим запасом).

Для чего это делается?

И ведь действительно, для чего? Вроде бы металлическая печь, которая используется в подавляющем большинстве случаев, выглядит более чем надежно и абсолютно не нуждается ни в каком улучшении. Тем более, что сделать такую печь своими руками может даже новичок. Однако это типичное поверхностное мнение, которое напрочь лишено какого-либо трезвого знания действительного положения вещей. На самом деле, есть несколько причин, по которым железную печь в бане отделывают еще и кирпичом.

в нагретом состоянии железо способно негативно воздействовать на здоровье человека через излучение;
железо недолго остается горячим — и для поддержания нужной температуры в помещении приходится тратить много времени и ресурсов;
всегда существует риск перегрева и потери эксплуатационных характеристик печи, поэтому металлическая часть печи нуждается в изоляции.

Зато если использовать кирпич, можно получить довольно существенные плюсы:

пар становится более влажным и приятным;
тепло по парной распространяется более равномерно;
внешний вид печи становится привлекательным, а при оригинальной отделке можно и вовсе добиться того, что этот элемент бани будет представлять собой настоящее дизайнерское откровение.

Какой из этого следует делать вывод? Если своевременно не привести печь в нормальный вид, то можно вместо ожидаемого удовольствия от парилки получить сухой и невнятный пар, а также дурное настроение и разочарование. Зато с кирпичом тепло сохраняется дольше, а использование бани широко раздвигает границы комфорта.

Обкладка печи кирпичом

Мастера утверждают — печку надо обкладывать в полкирпича. Это оптимальное решение. Можно делать и в кирпич, но прогреваться он будет дольше. Кладка делается так, чтобы обязательно была перевязка кирпича. Каждый верхний должен лежать на двух нижних, перекрывая их вертикальный стык посередине своей длины. Тот же порядок соблюдается при перевязке углов.

Если есть сомнения в фундаменте, можно подстраховаться для прочности кладки, арматурной сеткой. Только заранее нарежьте куски нужного размера. Её укладывают на поверхность каждого нового ряда, но так, чтобы она не выступала за пределы кладки.

Печь обкладывается по рядам. Вначале каждый кирпич выкладывается насухо. В этом процессе делается подгонка (подрезка, стесывание), таким образом, чтоб вертикальные зазоры были в пределах 5-10 мм и обеспечивали ровность наружного ряда, вертикальность углов и симметрию дымовых и вентиляционных каналов.

Каждый кирпич пронумеровывается и формируется порядковая схема будущей кладки. После нумерации и подгонки, керамические кирпичи вымачивают в обычной воде. Это делается, пока не прекратится выделение пузырьков воздуха. После чего приступают к кладке.

Шамотный кирпич, окунают воду на мгновение. Здесь задача не увлажнить, а смыть с поверхности пыль. Укладывать его надо быстро, поскольку шамот быстро впитывает влагу раствора. Во время работ используется отвес и строительный уровень.
