Как определить точку росы? Способы определения, формула, таблица, советы эксперта

Точка росы при строительстве и утеплении дома

Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы

Данный параметр важно учитывать при строительстве и утеплении стен

Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры

Что такое точка росы для стен?

Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.

Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.

Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.

Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве.

На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса.

Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.

Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.

Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.

При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.

Как определить точку росы?

На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т.д.

Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты.

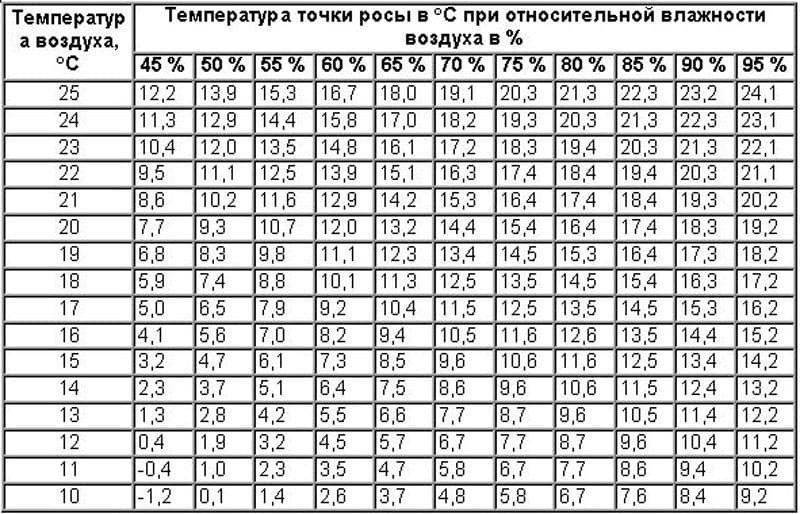

А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.

Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.

По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.

Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.

Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:

• температура окружающего воздуха;
• относительная влажность воздуха;
• температура в толще стены;
• паропроницаемость материала возведенных стен.

Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.

Зачем и как учитывать точку росы при строительстве бани

Точка росы у жилого помещения стабильна и рассчитывается легче, чем значения в банных пространствах – там амплитуда температуры куда шире и активней

К тому же при расчете важно учитывать множество параметров – толщину стены, вид материала, плотность, влажность воздуха (разницу у пола и потолка), что в условиях изменяющихся значений сред практически невозможно

Если баня строится из массива, утеплять ее не рекомендовано – объект не считается жилым, имеет собственное отопление (печь, бойлер и прочее). К тому же достаточно естественной вентиляции материала – через древесные поры влага свободно выйдет на поверхность и испарится со временем, после прекращения подачи пара.

Несколько проблематичнее в плане расчетов станет баня с внутренней и/или внешней обшивкой – вагонкой, сайдингом. Под такие материалы, как правило, укладываются утепляющие маты или плиты. В этом случае правильным местом оседания конденсата считается точка на утеплителе, а не на обшивке или древесине стен и потолка. Однако, в особо холодные дни, сырость может смещаться в стену. Чтобы этого не произошло, необходим верный расчет точки росы, а также грамотно подобранный вид утеплителя.

К сожалению, правильно определить местоположение будущего конденсата на стенах бани сложно, ввиду нестабильности температур и многих факторов – сухой или влажный пар, металлическая или кирпичная печь и прочее

Поэтому рекомендовано обратить внимание на способы утепления, при которых нахождение точки росы заранее известно, а также правильно выбрать утеплитель

Зависимость нахождения точки росы

Рассмотрим 3 варианта брусовой бани:

Без утепления. Точка росы располагается ближе к наружной поверхности. С повышением температуры, пар свободно проходит сквозь стены и возвращается обратно в виде конденсата. Естественная вентиляция не дает задержаться влаге внутри стены, отчего они остаются сухими

Важно лишь правильно ухаживать за баней – своевременно проветривать, убирать листья веников, проводить профилактику по защите поверхностей от влаги и ее последствий. С внутренним утеплением

Точка росы находится на поверхности стены под утеплителем

Из-за малой пропускной способности пара, обеспечено гниение под уплотнительным материалом – необходима пароизоляция. Это повлечет за собой устройство многочисленных слоев и как итог, уменьшение внутреннего пространства

Точка росы находится на поверхности стены под утеплителем. Из-за малой пропускной способности пара, обеспечено гниение под уплотнительным материалом – необходима пароизоляция. Это повлечет за собой устройство многочисленных слоев и как итог, уменьшение внутреннего пространства.

С внешним утеплением. Единственно приемлемый вариант для бани. Точка росы будет находиться в утеплителе, а стена оставаться сухой

Важно позаботиться о достаточных вентиляционных каналах между обшивкой и слоями гидро-, тепло- и пароизоляции. Зазоры в несколько миллиметров вполне обеспечат нормальную циркуляцию сухого и влажного воздуха. Важно! Перепады температур – внутри и снаружи, способны двигать точку росы

Поэтому точного расчета для нестабильных значений, то есть указать определенный участок в толще стены – нельзя

Важно! Перепады температур – внутри и снаружи, способны двигать точку росы. Поэтому точного расчета для нестабильных значений, то есть указать определенный участок в толще стены – нельзя

Выбор наружного утеплителя

Для нормальной влаго- и терморегуляции важно усматривать 2 параметра утеплителя – его толщину и гигроскопичность. Толстый слой материала сделает испарение влаги долгим, а высокая гигроскопичность сводит на нет весь смысл утепления – из-за влаги сырье слеживается, образуются пустоты

Из этого вытекает, что ватные маты – не самый лучший внешний утеплитель для бани, хотя считается экологически чистым и негорючим

Если все-таки решено использовать базальтовые или стекловолоконные рулоны, то гидро- и пароизоляция крайне необходима. Оптимальным выбором станут стирольные плиты с их небольшой толщиной и отличной теплоемкостью. Они инертны к влаге, легки в монтаже и долговечны

Из этого вытекает, что ватные маты – не самый лучший внешний утеплитель для бани, хотя считается экологически чистым и негорючим. Если все-таки решено использовать базальтовые или стекловолоконные рулоны, то гидро- и пароизоляция крайне необходима. Оптимальным выбором станут стирольные плиты с их небольшой толщиной и отличной теплоемкостью. Они инертны к влаге, легки в монтаже и долговечны.

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

• температуру воздуха;
• относительную влажность;
• атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

1. Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
2. Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

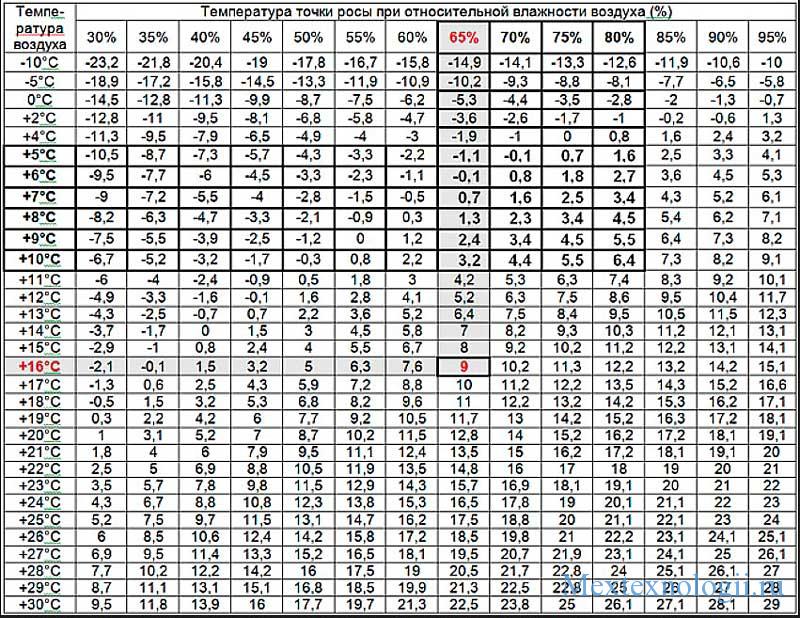

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температуравоздуха, °С	Температура насыщения в °С при влажности воздуха (в %)
30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
-10	-23,2	-21,8	-20,4	-19	-17,8	-16,7	-15,8	-14,9	-14,1	-13,3	-12,6	-11,9	-10,6	-10
-5	-18,9	-17,2	-15,8	-14,5	-13,3	-11,9	-10,9	-10,2	-9,3	-8,8	-8,1	-7,7	-6,5	-5,8
-14,5	-12,8	-11,3	-9,9	-8,7	-7,5	-6,2	-5,3	-4,4	-3,5	-2,8	-2	-1,3	-0,7
+2	-12,8	-11	-9,5	-8,1	-6,8	-5,8	-4,7	-3,6	-2,6	-1,7	-1	-0,2	-0,6	1,3
+4	-11,3	-9,5	-7,9	-6,5	-4,9	-4	-3	-1,9	-1	0,8	1,6	2,4	3,2
+5	-10,5	-8,7	-7,3	-5,7	-4,3	-3,3	-2,2	-1,1	-0,1	0,7	1,6	2,5	3,3	4,1
+6	-9,5	-7,7	-6	-4,5	-3,3	-2,3	-1,1	-0,1	0,8	1,8	2,7	3,6	4,5	5,3
+7	-9	-7,2	-5,5	-4	-2,8	-1,5	-0,5	0,7	1,6	2,5	3,4	4,3	5,2	6,1
+8	-8,2	-6,3	-4,7	-3,3	-2,1	-0,9	0,3	1,3	2,3	3,4	4,5	5,4	6,2	7,1
+9	-7,5	-5,5	-3,9	-2,5	-1,2	1,2	2,4	3,4	4,5	5,5	6,4	7,3	8,2
+10	-6,7	-5,2	-3,2	-1,7	-0,3	0,8	2,2	3,2	4,4	5,5	6,4	7,3	8,2	9,1
+11	-6	-4	-2,4	-0,9	0,5	1,8	3	4,2	5,3	6,3	7,4	8,3	9,2	10,1
+12	-4,9	-3,3	-1,6	-0,1	1,6	2,8	4,1	5,2	6,3	7,5	8,6	9,5	10,4	11,7
+13	-4,3	-2,5	-0,7	0,7	2,2	3,6	5,2	6,4	7,5	8,4	9,5	10,5	11,5	12,3
+14	-3,7	-1,7	1,5	3	4,5	5,8	7	8,2	9,3	10,3	11,2	12,1	13,1
+15	-2,9	-1	0,8	2,4	4	5,5	6,7	8	9,2	10,2	11,2	12,2	13,1	14,1
+16	-2,1	-0,1	1,5	3,2	5	6,3	7,6	9	10,2	11,3	12,2	13,2	14,2	15,1
+17	-1,3	0,6	2,5	4,3	5,9	7,2	8,8	10	11,2	12,2	13,5	14,3	15,2	16,6
+18	-0,5	1,5	3,2	5,3	6,8	8,2	9,6	11	12,2	13,2	14,2	15,3	16,2	17,1
+19	0,3	2,2	4,2	6	7,7	9,2	10,5	11,7	13	14,2	15,2	16,3	17,2	18,1
+20	1	3,1	5,2	7	8,7	10,2	11,5	12,8	14	15,2	16,2	17,2	18,1	19,1
+21	1,8	4	6	7,9	9,5	11,1	12,4	13,5	15	16,2	17,2	18,1	19,1	20
+22	2,5	5	6,9	8,8	10,5	11,9	13,5	14,8	16	17	18	19	20	21
+23	3,5	5,7	7,8	9,8	11,5	12,9	14,3	15,7	16,9	18,1	19,1	20	21	22
+24	4,3	6,7	8,8	10,8	12,3	13,8	15,3	16,5	17,8	19	20,1	21,1	22	23
+25	5,2	7,5	9,7	11,5	13,1	14,7	16,2	17,5	18,8	20	21,1	22,1	23	24
+26	6	8,5	10,6	12,4	14,2	15,8	17,2	18,5	19,8	21	22,2	23,1	24,1	25,1
+27	6,9	9,5	11,4	13,3	15,2	16,5	18,1	19,5	20,7	21,9	23,1	24,1	25	26,1
+28	7,7	10,2	12,2	14,2	16	17,5	19	20,5	21,7	22,8	24	25,1	26,1	27
+29	8,7	11,1	13,1	15,1	16,8	18,5	19,9	21,3	22,5	22,8	25	26	27	28
+30	9,5	11,8	13,9	16	17,7	19,7	21,3	22,5	23,8	25	26,1	27,1	28,1	29
+32	11,2	13,8	16	17,9	19,7	21,4	22,8	24,3	25,6	26,7	28	29,2	30,2	31,1
+34	12,5	15,2	17,2	19,2	21,4	22,8	24,2	25,7	27	28,3	29,4	31,1	31,9	33
+36	14,6	17,1	19,4	21,5	23,2	25	26,3	28	29,3	30,7	31,8	32,8	34	35,1
+38	16,3	18,8	21,3	23,4	25,1	26,7	28,3	29,9	31,2	32,3	33,5	34,6	35,7	36,9
+40	17,9	20,6	22,6	25	26,9	28,7	30,3	31,7	33	34,3	35,6	36,8	38	39

Последствия неправильных вычислений

Во время выбора материалов для утепления помните, что один из эффективных способов защиты внешних стен от влаги заключается в правильном расположении слоёв утеплителя.

Качественная теплоизляция поможет существенно сократить потери тепла и сохранить уют в доме, а также продлить срок жизни стенам

Плотный слой, который не пропустит пар, следует расположить с внутренней стороны несущей стены, а пористый, пропускающий влагу – снаружи.

Также необходимо создать условия для вентиляции в точке конденсации. В таком случае конденсат будет испаряться без препятствий.

Правильно утеплённая внешняя стена поможет сократить потери тепла во время отопительного периода от 45 до 95 % и создать уют в доме

Если утеплитель был выбран неправильно, то влага в нём будет накапливаться постепенно и снизится число термического сопротивления стены. Поэтому на второй, максимум на пятый отопительный сезон расходы на отопление возрастут, если это частный дом, в квартире зимой просто будет намного холоднее.

Профессиональное утепление – это долгий и дорогостоящий процесс. Сегодня существует много материалов для утепления. Не пытайтесь на них сэкономить, так как дешёвые материалы через несколько отопительных сезонов придут в негодность и начнут разрушаться.

Последствий неправильных расчетов несколько, но некоторые из них могут негативно сказаться на качестве жизни. Главным последствием будут постоянно мокрые стены, как следствие грибок, плесень, микробы на стенах, что влечет за собой появление многих хронических заболеваний.

Постоянно мокрые стены становятся рассадником для роста грибка и плесени, ведь их споры летают в воздухе и могут вызвать болезни

Так как влажное помещение трудно обогреть, то уровень комфорта падает. А высокая влажность внутри таких стен может спровоцировать болезни органов дыхания.

Еще одним неприятным последствием неправильных расчетов является разрушение отделочных материалов — крошится плитка, осыпается кирпич на внешней стене, а внутри помещения поверхность на стенах начнёт вздуваться.

Невысохший конденсат, это ключевая причина возникновения на внешней стене вздутия и расслоения отделочных материалов

Чтобы исправить возникшую ситуацию, следует обратиться к специалистам для анализа состояния стен и утеплителя. Располагая правильными расчётами, вы сможете исправить все ошибки и создать комфортные и тёплые условия в вашем доме.

С правилами и формулами проведения теплотехнического расчета для грамотного проектирования дома ознакомит следующая статья, прочитать которую мы очень рекомендуем.

Возможные последствия

Неправильная укладка теплоизоляции может привести к неприятным последствиям. Материал наносят только на фасад, поскольку дополнительное утепление изнутри считается нецелесообразным по следующим причинам:

1. Уменьшается жилплощадь.
2. Замерзает стена, так как тепло от помещения не доходит до перекрытия. В результате этого конденсат проникает внутрь теплоизоляции. Стена находится во влажном состоянии и подвергается коррозии.

Некачественная укладка приводит к разрушению стены. Если поверхность под изоляцию будет неровной и старой, ее придется наносить заново, предварительно сделав ремонт. Если утеплитель снаружи дополнительно не покрыть, то за один сезон он размокнет, придет в негодность и начнет отходить от стен. Тепловой слой обязательно нужно защищать от внешней среды.

Расположение: отчего оно зависит?

Положение данного показателя зависит от следующих факторов:

• толщины стенки, всех используемых для её возведения и отделки материалов;
• температурного показателя внутри и снаружи дома;
• влажности внутри и снаружи помещения.

Расположение точка росы, при утеплении утеплителем, может располагаться в различных вариациях

Рассмотрим их, и вы наглядно поймёте, почему так важно использовать правильный теплоизолятор и правильной толщины

Вариант 1. Если теплоизолятор рассчитан правильно, то точка росы будет находиться внутри теплоизолятора:

Это правильное расположение расчётного показателя. Наружная и внутренняя стены остаются при этом сухими.

Вариант 2.В случае если слой изолятор взят меньше, чем требовалось, то возможны три варианта месторасположения точки росы:

Во всех случаях искомый показатель будет находиться внутри стены, где должна быть: в первом случае – ближе к утеплителю, во втором – ближе к внутренней стороне, в третьем – на поверхности внутренней стены.

Расчет точки росы

График зависимости точки росы от температуры воздуха для нескольких уровней относительной влажности.

Хорошо известное приближение, используемое для расчета точки росы, Т_дп, учитывая только фактическую температуру воздуха (по сухому термометру), Т (в градусах Цельсия) и относительная влажность (в процентах), RH, это формула Магнуса:

γ(Т,рЧАС)=пер⁡(рЧАС100)+бТc+Т;Тdп=cγ(Т,рЧАС)б−γ(Т,рЧАС);{ displaystyle { begin {align} gamma (T, mathrm {RH}) & = ln left ({ frac { mathrm {RH}} {100}} right) + { frac {bT } {c + T}}; T _ { mathrm {dp}} & = { frac {c gamma (T, mathrm {RH})} {b- gamma (T, mathrm {RH})}}; end {align}}}

насыщенныйдавление газамиллибарыгектопаскаляхТп_sТп_аТRHBP_мбармокрый шарикТ_шградусов Цельсия
пs(Т)=100рЧАСпа(Т)=аебТc+Т;па(Т)=рЧАС100пs(Т)=аеγ(Т,рЧАС)≈пs(Тш)−Bпмбар0.00066(1+0.00115Тш)(Т−Тш);Тdп=cпер⁡па(Т)аб−пер⁡па(Т)а;{ displaystyle { begin {align} P _ { mathrm {s}} (T) & = { frac {100} { mathrm {RH}}} P _ { mathrm {a}} (T) = ae ^ { frac {bT} {c + T}}; P _ { mathrm {a}} (T) & = { frac { mathrm {RH}} {100}} P _ { mathrm { s}} (T) = ae ^ { gamma (T, mathrm {RH})} & приблизительно P _ { mathrm {s}} (T _ { mathrm {w}}) — BP _ { mathrm {mbar}} 0,00066 left (1 + 0,00115T _ { mathrm {w}} right) left (T-T _ { mathrm {w}} right); T _ { mathrm {dp }} & = { frac {c ln { frac {P _ { mathrm {a}} (T)} {a}}} {b- ln { frac {P _ { mathrm {a}} ( T)} {a}}}}; end {align}}}

Для большей точности п_s(Т) (и поэтому γ(Т, RH)) можно улучшить, используя часть Модификация Bögel, также известный как Уравнение Ардена Бака, который добавляет четвертую константу d:

пs,м(Т)=ае(б−Тd)(Тc+Т);γм(Т,рЧАС)=пер⁡(рЧАС100е(б−Тd)(Тc+Т));Тdп=cγм(Т,рЧАС)б−γм(Т,рЧАС);{ displaystyle { begin {align} P _ { mathrm {s, m}} (T) & = ae ^ { left (b — { frac {T} {d}} right) left ({ frac {T} {c + T}} right)}; gamma _ { mathrm {m}} (T, mathrm {RH}) & = ln left ({ frac { mathrm {RH}} {100}} e ^ { left (b — { frac {T} {d}} right) left ({ frac {T} {c + T}} right)} right); T_ {dp} & = { frac {c gamma _ {m} (T, mathrm {RH})} {b- gamma _ {m} (T, mathrm {RH})}}; end {align}}}

а = 6,1121 мбар, б = 18.678, c = 257,14 ° С, d = 234,5 ° С.

Используется несколько различных наборов констант. Те, которые используются в NOAA презентация взяты из статьи Дэвида Болтона 1980 г. Ежемесячный обзор погоды:

а = 6,112 мбар, б = 17.67, c = 243,5 ° С.

Эти оценки обеспечивают максимальную ошибку 0,1% для −30 ° С ≤ Т ≤ 35 ° С и 1% Также заслуживает внимания Sonntag1990,

а = 6,112 мбар, б = 17.62, c = 243,12 ° С; за -45 ° С ≤ Т ≤ 60 ° С (погрешность ± 0,35 ° C).

Другой распространенный набор ценностей восходит к 1974 г. Психрометрия и психрометрические диаграммы, как представлено Паронаучный,

а = 6,105 мбар, б = 17.27, c = 237,7 ° С; за 0 ° C ≤ Т ≤ 60 ° С (погрешность ± 0,4 ° C).

Также в Журнал прикладной метеорологии и климатологии, Arden Buck представляет несколько различных наборов оценок с разными максимальными ошибками для разных температурных диапазонов. Два конкретных набора обеспечивают диапазон от -40 ° C до +50 ° C между двумя, с еще меньшей максимальной погрешностью в указанном диапазоне, чем все вышеперечисленные наборы:

• а = 6,1121 мбар, б = 17.368, c = 238,88 ° С; за 0 ° C ≤ Т ≤ 50 ° С (погрешность ≤ 0,05%).
• а = 6,1121 мбар, б = 17.966, c = 247,15 ° С; за −40 ° С ≤ Т ≤ 0 ° С (погрешность ≤ 0,06%).

Простое приближение

Существует также очень простое приближение, которое позволяет преобразовывать точку росы, температуру и относительную влажность. Этот подход работает с точностью до ± 1 ° C, если относительная влажность превышает 50%:

Тdп≈Т−100−рЧАС5;рЧАС≈100−5(Т−Тdп);{ displaystyle { begin {align} T _ { mathrm {dp}} & приблизительно T — { frac {100- mathrm {RH}} {5}}; mathrm {RH} & приблизительно 100-5 (T-T _ { mathrm {dp}}); end {align}}}

Это можно выразить простым практическим правилом:

Вывод этого подхода, обсуждение его точности, сравнения с другими приближениями и дополнительная информация об истории и применении точки росы даны в Бюллетене Американского метеорологического общества.

Для температур в градусах Фаренгейта эти приближения работают до

Тdп,∘F≈Т∘F−925(100−рЧАС);рЧАС≈100−259(Т∘F−Тdп,∘F);{ displaystyle { begin {align} T _ { mathrm {dp, ^ { circ} F}} & приблизительно T _ { mathrm {{} ^ { circ} F}} — { tfrac {9} { 25}} left (100- mathrm {RH} right); mathrm {RH} & приблизительно 100 — { tfrac {25} {9}} left (T _ { mathrm { {} ^ { circ} F}} -T _ { mathrm {dp, ^ { circ} F}} right); end {align}}}

Микроклимат и комфорт

А что такое точка росы для людей? Как они чувствуют себя при условиях, когда образуется конденсат? Здесь в первую очередь значение имеет относительная влажность. При достаточно высокой температуре и показателе насыщенности воздуха водяным паром людям кажется, что на улице или в помещении душно. Особенно хорошо это ощущают жители умеренного климатического пояса, приезжая летом в тропики или субтропики. При почти стопроцентной влажности точка росы практически совпадает с фактической температурой воздуха, и людям буквально становится нечем дышать, особенно если очень жарко. В таких условиях некоторые могут испытывать проблемы с сердечно-сосудистой системой, также можно получить тепловой удар, поэтому при резком ухудшении самочувствия необходимо обратиться к медикам.

Точка росы (синоним Температура точки росы) – температура, при которой воздух достигает состояния насыщения (по отношению к воде) при данном содержании водяного пара и неизменном давлении. При относительной влажности меньше 100% точка всегда ниже фактической температуры воздуха, разность этих температур тем больше, чем меньше относительная влажность, поэтому, чтобы довести температуру воздуха до точки росы, воздух нужно охладить. При насыщении, то есть при относительной влажности 100%, фактическая температура воздуха совпадает с точкой росы.

В метеорологии часто используют понятие дефицит точки росы (разность температур воздуха и точки росы). Образование осадков тесно связано со значением точки росы. Для экипажа ВС, пожалуй, главное значение точки росы, это возможность оценить вероятность обледенения в конкретной метеорологической обстановке. Например при одной и той же погоде и разных скоростях полёта, вероятность обледенения будет различной. В определённых областях планёра ВС, при обтекании потоком воздуха, образуются зоны пониженного давления (верхняя часть крыла, фронтальные части лопастей воздушных винтов и др.), что соответственно вызывает в них локальное понижение температуры воздуха (вспомним, как охлаждается, из-за падения давления, газовый баллончик при выпуске газа). А значит условия для обледенения на этих участках возникнут раньше. В полёте это можно контролировать по показаниям датчика температуры забортного воздуха, который продувается тем-же потоком, что и ВС. Уменьшение разницы температур точки росы и датчика, при достаточно высокой влажности и температуре воздуха, близкой к нулю, говорит о высокой вероятности обледенения. Отсюда вытекает, что при определённых условиях полёта, обледенение возможно вне облаков или тумана, и даже при небольшой положительной температуре воздуха.

Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Точка росы определяет относительную влажность. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Формула для приблизительного расчёта точки росы в градусах Цельсия:
