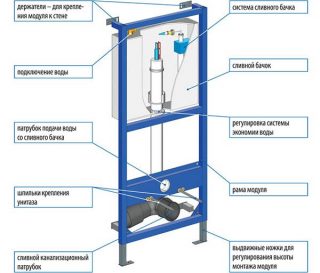

Устройство встроенного бачка
Инсталляцию применяют по отношению к навесным унитазам, но и напольные типы работают в такой системе. В стене ставят пластиковый резервуар, начиненный группой взаимосвязанных механизмов. Снаружи каркас отделывают разными материалами, часто используют съемные панели для быстрого доступа.
Принцип работы не отличается от бачков другого вида, но используют надежную и долговечную арматуру, т. к. доступ к внутренностям затруднен. Сам бак скрыт за декоративной перегородкой, но управляется кнопками, находящимися впереди стены.
Конструкция встроенного бака:
- корпус для набора жидкости (3 – 6 л);
- подающая система для воды с регулировкой посредством поплавкового устройства;
- приводной механизм для всей системы;
- переливной механизм, предупреждающий слив через край корпуса;
- резиновая пробка-прокладка, защищающая от непредвиденного слива в унитаз.
В чем заключается поломка?
Не работает сливное устройство
35.97%
Подтекает вода на входе/выходе
60.87%
Нарушена целостность бака
3.16%
Проголосовало: 253
Вода спускается при нажатии на клавишу, внизу приподнимается клапан. После опустошения пробка под своим весом становится в прежнее положение, закрывает слив. Включается автоматическое устройство наполнения, вода поднимается, вместе с ней всплывает пластиковая колба, в которой герметично запаян воздух. После подъема уровня и максимально заданного всплывания поплавка прекращается приток жидкости.

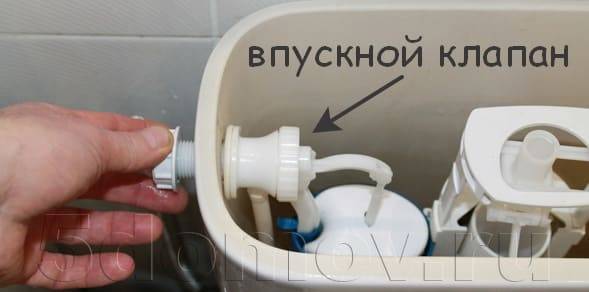

Неисправный впускной клапан
Нерабочий впускной клапан тоже может стать причиной протекания воды. Для проверки необходимо нажать кнопку для слития воды, и если в этот момент клапан неплотно закрылся либо сдвинулся, то его следует отремонтировать. Подобная проблема может возникнуть из-за засорения или из-за изношенной резиновой прокладки. Для её решения необходимо:
1. перекрыть и слить воду в бачке;
2. вынуть клапан и проверить его прокладку;
Впускной клапан снимается поворотом всего своего корпуса по часовой стрелке
3. если она изношена, то заменить её на такую же;
4. если дело не в прокладке, то разобрать клапан и аккуратно удалить с него и его частей всю грязь (например, старой зубной щёткой).
5. собрать всё в обратной последовательности.
Также можете посмотреть видео о ремонте впускного клапана:
Однако не всегда помогает простая очистка от мусора или даже замена какой-то детали. В таких случаях следует установить новый заливной механизм.
Определение причины
Чтобы определить проблему, нужно установить время ее появления и локализацию. При поломке поплавка или трещине в чаше вода может стекать постоянно, а при небольших дефектах клапанов или перекосе механизма — только после смыва.
Постоянная течь
При неисправности системы перелива или уплотнителей клапанов бачок начинает пропускать воду в унитаз безостановочно. Возможными причинами поломки могут стать:
- повреждение и дефекты креплений;
- утрата герметичности поплавка;
- засорение резиновой прокладки слива грязью и минеральными отложениями;
- деформация, износ, трещины и разрывы эластичных колец, обеспечивающих прилегание.
Постоянная течь бачка может возникнуть при повреждении и дефектах креплений.
При неисправности поплавкового модуля бачок постоянно наполняется, а избыток жидкости вытекает через слив. При потере эластичности прокладок проблема может заключаться как в непрерывном наборе воды, так и в ее свободном вытекании вне смыва.
Течь после смыва
Протечка сразу после слива может быть вызвана следующими причинами:
- Загрязнение клапана слива. При налипании крупных частиц грязи или минеральных солей соединение теряет герметичность. По мере наполнения бачка давление на клапан увеличивается. Резиновая прокладка плотно сдавливает препятствие, блокируя утечку в унитаз.
- Поломка небольших элементов систем слива и перелива. Если некоторые детали повреждены, но не вышли из строя полностью, то набор воды может происходить с задержкой, протечками и сдвигом основных конструкций относительно друг друга. При протекании нового бачка диагностируется брак клапанов или сливной колонки.
- Неправильное положение сифона. Случайное смещение спускного механизма является одной из причин утечек. Если проблема вызвана нестабильностью положения модуля, а не сдвигом унитаза или перекосом кнопки, она может наблюдаться только после смыва. При движении воды сифон смещается обратно и перекрывает отверстие.
Если струя небольшая, то бачок постепенно наполняется и прекращает течь.
Из-за чего может подтекать вода у крепления унитаза к поверхности
В некоторых случаях вода может протекать не внутрь унитаза, а на пол к основанию сантехники. Это происходит при неплотном закреплении бачка в компакт-конструкции или повреждении прокладки между 2 чашами.
Вода может подтекать на пол к основанию сантехники.
При неплотной фиксации самого унитаза на полу резкий сдвиг и динамическая нагрузка могут вызвать смятие эластичного уплотнителя.
Течь из-за перекоса кнопки смыва
При перекосе кнопки происходит смещение всего механизма слива относительно отверстия в верхней чаше. Сдвиг сифона можно заметить даже без снятия крышки, поскольку кнопка проваливается внутрь, заедает при нажатии или утапливается с усилием.
Если течет вода в унитазе после наполнения бачка, то прежде всего нужно проверить стабильность положения сливного модуля.
Трещина в сантехнике
Удар, воздействие слишком большого веса или высокой температуры могут привести к растрескиванию чаши. В зависимости от положения дефекта, унитаз может течь постоянно или по мере наполнения бачка до уровня повреждения. При отсутствии ремонта трещина постепенно расширяется и удлиняется за счет концентрации напряжений от внутреннего давления.
Удар по унитазу может привести к растрескиванию.
Чаще всего дефект локализуется на площадке соединения бачка и унитаза.
Что делать, чтобы бачок не давал течи
Своевременное проведение профилактических мероприятий продлевает срок службы унитаза. Чтобы минимизировать риск возникновения утечки, следует соблюдать несколько правил:
- Инструкция по монтажу. Технология для разных моделей отличается.
- Отсутствие механического воздействия. Удары, толчки или расшатывание бачка способствует нарушению герметичности монтажных отверстий.
- Регулярная очистка. Периодически проводят очистку внутренней поверхности от налета и загрязнений. Частота очистки зависит от степени загрязненности и жесткости воды.
- Контроль над работой органов управления. При подклинивании кнопки чистят и смазывают детали.
Способ устранения течи унитаза зависит от причины ее возникновения. Восстановить работоспособность изделия может человек с минимальными техническими знаниями, не имеющий опыта в ремонте сантехники. Профилактика дает возможность увеличить срок службы изделия.
Устраняли вы утечку своими руками? Какова была причина подтекания воды? Какие инструменты применяли при ремонте?
Быстрый способ устранения протекания бачка унитаза в видео:
Доступный ремонт бачка унитаза своими руками
Прежде чем приступать к самому ремонту, не помешает приобрести в любом магазине ремкомплект для бачка. В большинстве случаев, все части такого устройства имеют стандартные размеры, потому легко поддаются замене. Главное тут правильно определить систему бачка, что отражено в его конструкторских особенностях, к примеру, с рычагом, одной или двумя кнопками, нижним впуском и так далее. Для работы вам потребуются инструменты, к примеру, пассатижи или плоскогубцы, отвертки и ключики, разводной и газовый ключ, шестигранники и прочее. Не помешает обзавестись фум-лентой и силиконом для смазки прокладок и труб.
С одной кнопкой
Начиная разбираться, как отремонтировать смывной бачок унитаза с кнопкой, многие не понимают, с чего начать. Все дело в том, что крышка бачка удерживается на кнопке, потому при незнании азов бывает трудно сориентироваться. Нужно напомнить, что прежде, чем производить хоть какие-либо действия, подачу воды на бачок нужно перекрыть, а всю имеющуюся внутри жидкость выпустить.
- Снимите крышку с бачка унитаза. Как именно это сделать можно прочесть в соответствующей статье на нашем сайте.
- Если в бачок набирается недостаточно воды, значит проверьте поплавок-буек и выставьте его правильным образом, чтобы он верно открывал и закрывал клапан в нужные моменты.
- Когда западает кнопка, скорее всего, это следствие засора лифта (шахты) той самой кнопки. Разберите механизм и прочистите канал, по которому она ходит.
- При обрыве механизма слива, вода не спускается как положено, при нажатии на кнопку. Для починки возьмите ремкомплект и отыщите в нем целый рычаг, после чего замените им сломанный или оборванный. Если же он просто согнулся, то выровнять его будет достаточно.
- Отрегулируйте поплавок и высоту перелива, если вода постоянно стекает в канализацию. Этого допускать нельзя, ввиду чрезмерного расхода природных ресурсов.
- Если, несмотря на регулировку, вода все равно просачивается в унитаз, возможно, причина в износе прокладки сливного клапана. Этот клапан в сборе входит в ремкомплект бачка, потому лучше заменить его полностью, чем играться с заменой прокладки.
Бывает, что при замене или ремонте, клапан встает не так, как нужно, а с перекосом. После дополнительного открытия и закрытия, он должен встать на место, если нет заводского брака. Ремонт сливного клапана бачка – дело не простое, потому лучше не возиться, а сменить его полностью.
С двумя кнопками
Сегодня экономия собственных средств, как и бережное отношение к природным ресурсам, становится все более популярным. Потому актуальность двухкнопочных бачков тоже постоянно растет, так как именно эта система позволяет сливать воду в два приема, а не за один раз.
- При западании одной или обеих кнопок, прижмите одну из них, а потом аккуратно, при помощи пальцев или отвертки, открутите фиксирующее кольцо. Снимите крышку, достаньте кнопки с их мест, прочистите лифт, в котором они двигаются, а потом последовательно установите все на месте.
- Если вода никак не сливается, но кнопки при этом легко ходят и возвращаются на свое место, скорее всего, дело в соединительной арматуре. Если она выгнулась, ей нужно придать первоначальный изгиб, а вот при поломке, придется ее просто заменить на новую или даже на подходящий кусок толстой медной проволоки.
- При постоянном протекании воды в унитаз или регулярном переливе, произведите регулирование уровня воды. Для этого просто правильно установите буек, это должно помочь.
Как видите, ничего сверхсложного ремонт бачка унитаза с двойной кнопкой тоже не представляет собой, потому при большом желании можно легко разобраться своими силами. Точно таким же образом можно устранить любые проблемы в бачках, где имеется нижний мембранный клапан забора воды. При постоянном низком давлении в системе, вода может просто не желать набираться в подобную конструкцию. Потому мембрану в этом случае лучше заменить стандартным штоком, подобные запасные части можно легко отыскать в магазине сантехники.
Течет сливной бачок что делать?
По мере эксплуатации унитаза могут, при износе основных частей запорных механизмов, могут возникнуть различные течи, доставляющие неудобства.
Благодаря специальным техническим мерам производители унитазов исключили возможность переполнения унитазного бачка, чтобы предотвратить его протекание на пол. Практически все унитазы имеют специальные дренажные отверстия, куда попадает вода в том случае, если какой-то из элементов механизма наполнения выходит из строя. В этом случае унитаз, как бы, находится в постоянном режиме смыва, вода течет без остановки.
В случае, если течь сливного бачка незначительная, то основным неудобством будет только звук воды и следы подтеков внутри самого унитаза. В том случае, когда утечка значительная, возникают дополнительные траты на воду – расход воды становится значительным.

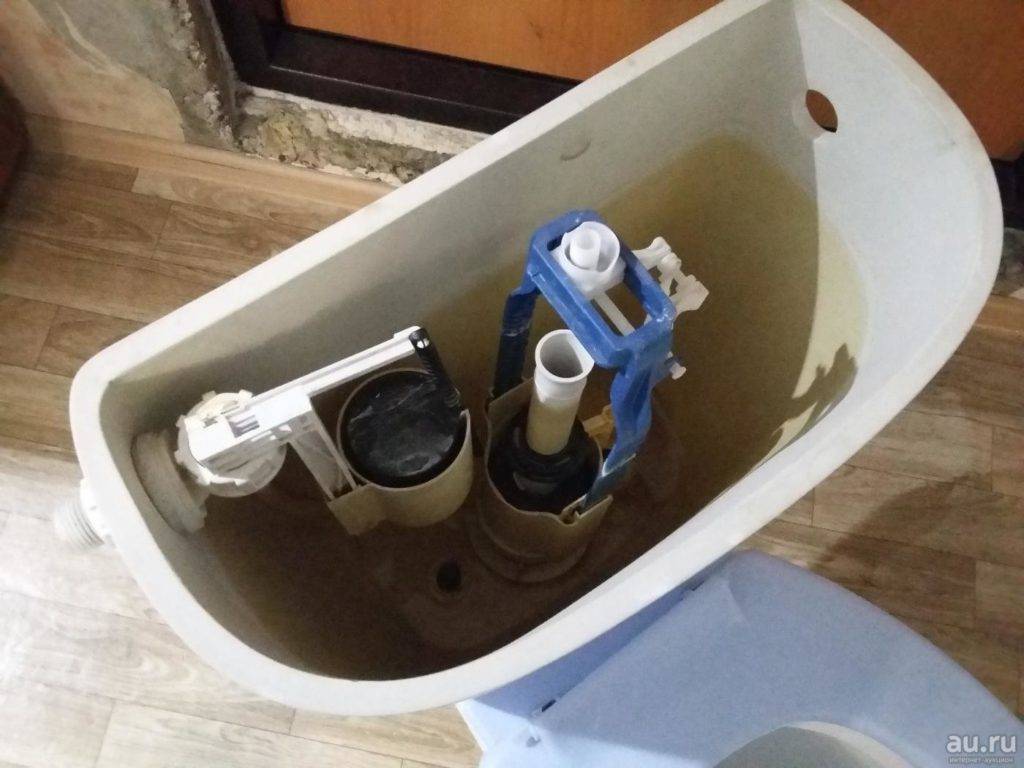

Ремонт унитазного бачка необходимо начать с диагностики, чтобы выяснить какой узел смывного механизма вызывает течь.
Запорный клапан бачка. Чаще всего запорный клапан бачка представляет собой пластиковый клапан с резиновой окантовкой, который закрывает горловину бачка и под давлением воды запирает течение воды. Чаще всего начинает подтекать именно сливная горловина бачка, и проблему нужно искать либо в прокладке горловины, либо в окантовке клапана.
Прежде чем производить замену запорного клапана или прокладки горловины, нужно проверить их на наличие грязи. Поскольку водопроводная вода не является полностью очищенной, внутренние части унитаза, все механизмы сливного бачка могут покрываться налетом ржавчины или грязи. Иногда достаточно просто протереть резиновую прокладку унитаза, либо окантовку сливного клапана, и он снова будет работать.
Другой причиной выхода из строя сливного клапана является разрушение резиновой его части в следствие физического износа. Тогда все резиновые части сливного отверстия и клапана бачка подлежат замене.
Запорный водопроводный клапан. Данный тип клапана также может выйти из строя при активной эксплуатации унитаза. На сегодняшний день есть несколько типов клапанов – прямого типа – когда механизм открытия и закрытия клапана напрямую связан с поплавком, либо обратного типа, когда открытие клапана происходит из-за снижения давления внутри блокирующей мембраны. Когда давление воды внутри блокирующей мембраны уменьшается, происходит открытие второй мембраны – впускной.
Именно в этом блоке чаще всего происходит износ резиновой мембраны, за счет чего клапан начинает либо протекать, либо перестает закрываться. Данный тип клапанов получил наибольшее распространение за счет высокой скорости наполнения унитазного бачка, однако ремонт его наиболее затруднителен. Чаще всего, подлежит замене либо резиновая мембрана, либо весь запорный механизм целиком.
Конструкция и виды унитазных бачков
Смыв является неотъемлемой частью и одним из самых важных элементов унитаза. Это резервуар с двумя или тремя технологическими отверстиями для подачи/слива воды и крышкой.
Сначала в этот резервуар закачивается вода, которая по нажатию кнопки сливается в бачок унитаза, чтобы смыть нечистоты в канализацию.
Конструкция смыва для унитаза не отличается ни особой интересностью, ни сложностью. Внутри находится всего несколько механизмов.
Один заботится о подаче и перекрывает подачу воды в тот момент, когда бак наполняется до необходимого уровня, а второй предназначен для непосредственного слива накопившейся в баке влаги.
Независимо от типа конструкции унитаза, бачок должен присутствовать, так как прямая подача воды из линии ГВС не обеспечивает должного качества и чистоты унитаза.
Существует три типа резервуаров, различающихся по конструкционным материалам:
- Керамика (фаянс) — надежный и недорогой классический продукт.
- Металл — не очень эстетичный, но долговечный вариант.
- Пластик (полиэтилен) — легкий и простой в установке.

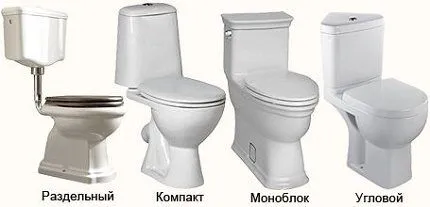

В зависимости от типа и места установки это может быть так:
- низкомонтируемые — устанавливаются непосредственно на чашу унитаза,
- высокомонтируемые — устанавливаются на стене или в стене во встроенном блоке.
Раздельные унитазы, в которых бачок находится отдельно от чаши, имеют сливную трубу для переливающейся воды. И чем выше подвешен сборный резервуар, тем сильнее давление добываемой воды.
Единственным недостатком является то, что бак не очень привлекателен и находится высоко над полом. Именно поэтому в частных туалетах все чаще встречаются модели, в которых бачки располагаются прямо у края чаши. Они более компактны и эстетически привлекательны.
Варианты систем подачи воды
Внутренний механизм подачи воды в смывном устройстве унитаза включает в себя:
Вода подается в бак через отверстие справа, слева или снизу корпуса бака. В версии с боковым креплением поплавок крепится к концу горизонтального рычага, который соединен с шаровым клапаном.
В нижнем варианте поплавок соединен с вертикальным валом, расположенным в линии подачи.
Нижнее подключение считается более тихим, чем боковое — вода в этом случае не падает сверху, а поступает сбоку, что позволяет избежать разбрызгивания.
Основной принцип подключения воды к бачку унитаза прост. Когда резервуар пуст, поплавок, удерживаемый в воде воздухом, опускается при снижении уровня жидкости.
Как только он опускается вниз, он открывает клапан подачи воды, а когда бак наполняется, он снова поднимается, чтобы закрыть подачу воды.
Все в этом механизме основано на законах физики. Конструкция не содержит электроники, что значительно снижает риск отказа. Скорее всего, в бачке унитаза слишком мало или слишком много воды.
Если перестала действовать кнопка смыва и шумно наполняется бачок
Причина неисправности кнопки смыва кроется в повреждении тяги. Ремонт заключается в замене этого элемента на новый. Но если в данный момент у вас его нет, то можно сделать его из толстой проволоки. Не забывайте, что изготовление рычага из проволоки — это всего лишь временная мера. Его необходимо заменить на нормальную деталь, если хотите, чтобы ваш унитаз работал нормально и долго.
Наверное, многие встречались с такой проблемой, как шумное наполнение бачка. Это мешает и нормальному отдыху, и принятию гигиенических процедур. Решить проблему просто, достаточно сделать глушитель из гибкой пластиковой трубки. Установите его вертикально в бачок у входа в клапан поплавка таким образом, чтобы нижний ее конец всегда располагался под водой. Если от установки трубки-глушителя толку мало, то потребуется полная замена сливного механизма с его регулировкой.
Сливной бачок с сильным шумом набирается водой
Если было замечено, что ёмкость с сильным шумом заполняется водой, а потом происходит перелив жидкости в унитаз – в первую очередь это свидетельствует о высоком давлении в центральном водопроводе, из-за которого поплавковый клапан не может удержать поток воды. В такой ситуации необходимо выполнить модернизацию клапана дополнительной деталью .
- Демонтируется крышка бачка .
- Замеряется диаметр отверстия входной трубки для поступления воды в ёмкость из системы водопровода.
- Подбирается пластиковый патрубок длиною 200-400 мм в соответствии с высотой бачка и подходящий по диаметру соска.
- Патрубок надевается на сосок и обрезается таким образом, чтобы его конец слегка не касался днища бачка.
Благодаря такому дополнительному устройству будет происходить дренирование попадающей в сливную ёмкость воды, что в некоторой степени снизит давление жидкости поступающей из водопровода.
Замена резинки

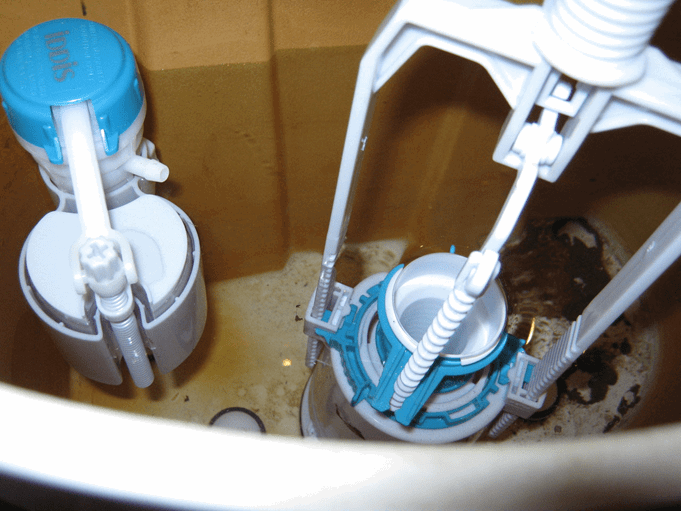

Чаще всего вода начинает протекать из-за изношенности резинки, перекрывающей отверстие сброса. Чтобы её заменить, необходимо вытащить систему слива. Но сначала нужно закрыть подачу воды в бачок и снять крышку с бачка унитаза. Система слива снимается легко – нужно лишь её провернуть.

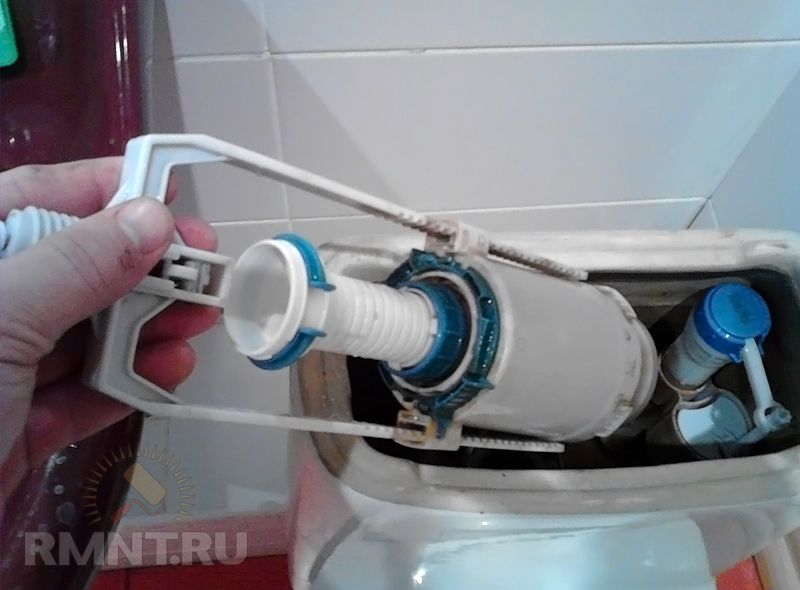

На самом её конце и находится резинка. Её снимают и меняют на другую. После чего всё устанавливается на место и проверяется, протекает клапан или нет. Для замены резинки нужно всего 10 минут, и всю работу можно сделать полностью своими руками.
В некоторых случаях, если нужного типа резинку трудно найти, старую опускают в тёплую воду, но не в кипяток, и оставляют на полчаса. Это поможет решить проблему, но не на длительный срок.
Ещё один способ – это срезать выступающий участок резинки приблизительно на 3-5 мм. Тогда она сможет плотнее сесть в отверстие для слива, и вода перестанет протекать в унитаз.
Замена резинового уплотнителя на отверстии слива
Иногда протекать бачок может из-за трубки защиты от перелива, соединенной вместе с системой сброса. Всё из-за того, что она слишком сильно качается.В итоге клапан, закрывающий отверстие сброса из бачка, отклоняется в сторону, и вода потихоньку протекает в унитаз.
Чтобы решить эту проблему,можно утяжелить трубку, привязав на неё груз с маленьким весом. Вес нужно подобрать так, чтобы клапан не слишком быстро запирал отверстие, так как сила слива из-за этого сильно уменьшится, и смыть отходы из унитаза станет сложнее.
Обратите внимание! Нельзя ложить груз внутрь трубки, так как в случае перелива бачка, вода не сможет уходить с нужной скоростью, в итоге она начнёт вытекать из него в помещение. Также не рекомендуется использовать не устойчивые к коррозии металлы.. Благодаря простому устройству бачка унитаза, решить все проблемы с протечками можно полностью своими силами
Чтобы все детали как можно дольше работали без перебоев, бачок необходимо временами очищать от налёта
Благодаря простому устройству бачка унитаза, решить все проблемы с протечками можно полностью своими силами. Чтобы все детали как можно дольше работали без перебоев, бачок необходимо временами очищать от налёта.
https://youtube.com/watch?v=–fa42i94Ow%3F

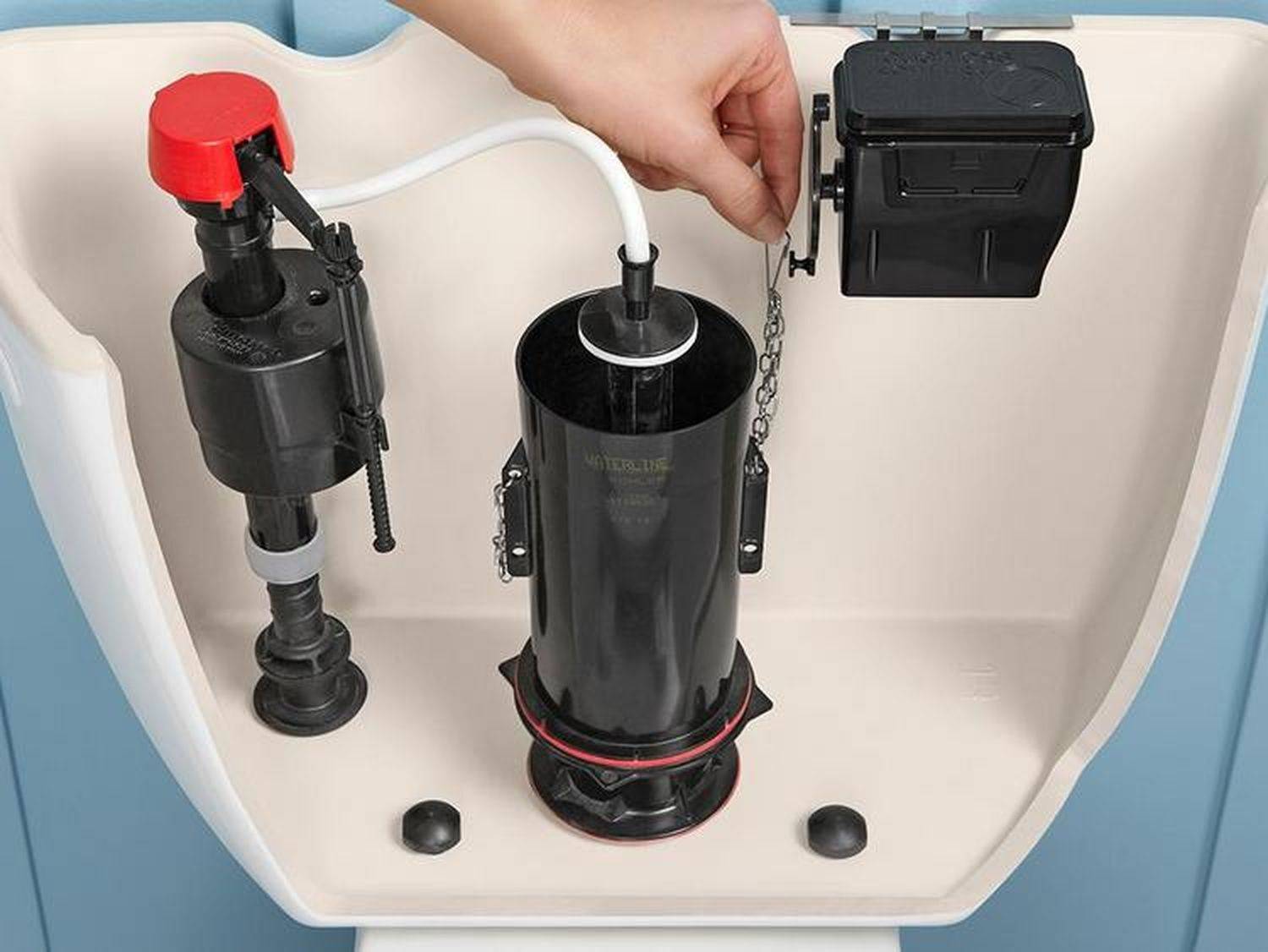

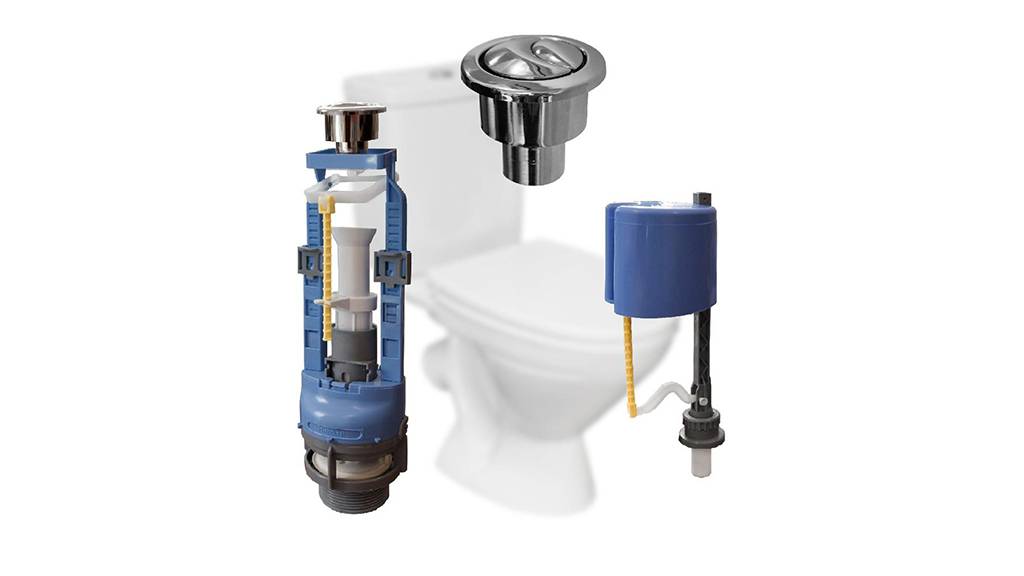

Устройство и принцип действия сливного бачка
Сливной бачок – это довольно простая конструкция. В нём есть две важнейшие системы – заливной клапан и сливная колонка. Через заливной клапан вода поступает в смывной бачок и сливную колонку – последняя обеспечивает поступление воды в унитаз и контролирует смыв.

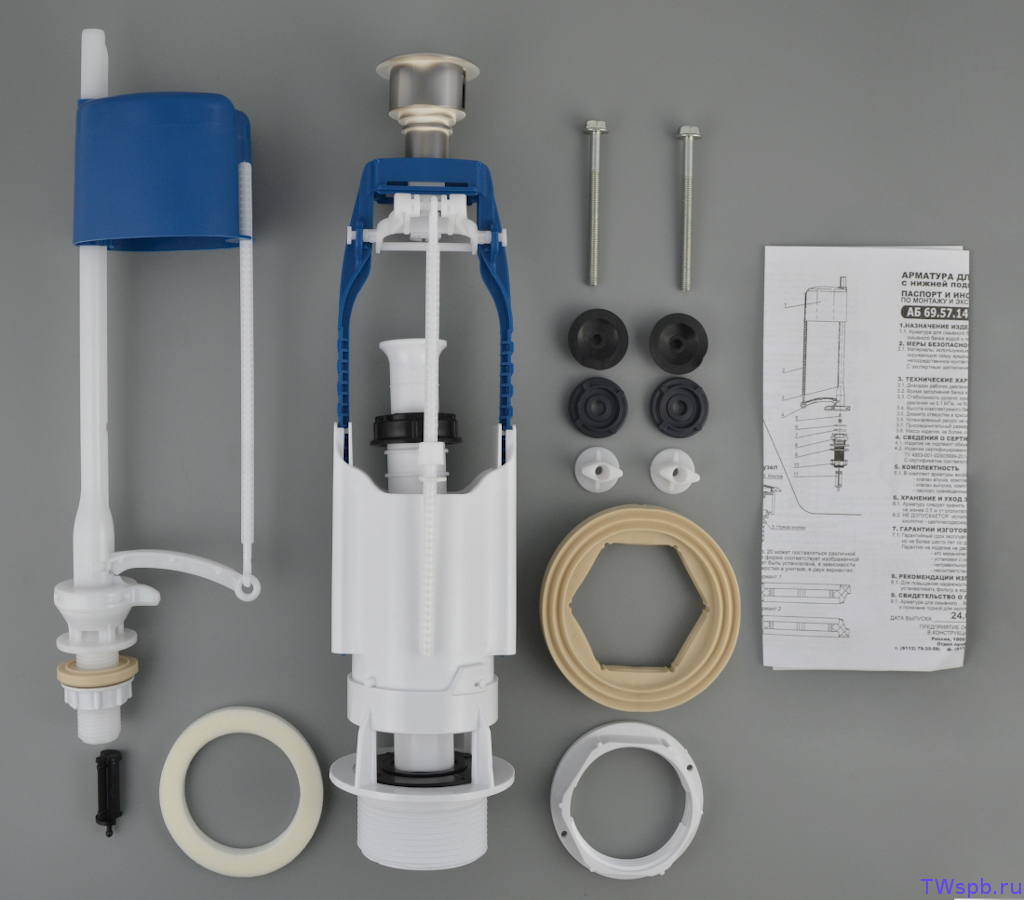

ФОТО: amg-cement.ruСовокупность этих двух устройств и образует арматуру для смывного бачка унитаза
Существует несколько разновидностей сливного бачка, рассмотрим основные из них.
Варианты с рычажным сливом
Это устаревший вариант смывной конструкции, который сейчас практически нигде не встречается. Предполагается, что в этом случае бачок и чаша разделены. Сам сливной бачок расположен на большом удалении (чаще всего на возвышении) от чаши унитаза. Известно, что чем выше бак, тем сильнее напор воды. Соединяются элементы напорной трубой.
ФОТО: sanusel.ruПодвесные бачки для унитаза
Более современные варианты таких конструкций – скрытые под инсталляцию подвесные бачки.
Модели с кнопкой
Кнопочные модели – одни из самых распространённых в современных санузлах. Причём могут быть модели с одинарной или двойной кнопкой. Такие модели можно использовать для экономного смыва. Нажав на одну половину, вы смываете только часть воды.
ФОТО: static.onlinetrade.ruТакие бачки чаще всего объёмнее моноблоков
Устранение поломок и неисправностей
Когда кнопка залипает, а для слива воды требуется многократное ее нажатие, то проблема, скорее всего, в штоке, который соединяет сливной клапан с устройством спуска. Чтобы починить это, нужно:
- перекрыть доступ воды к сливному бачку и спустить ту, что находится в нем;
- открыть бачок, сняв крышку, после чего открутить стопорное кольцо с той части кнопки, которая внутри, и вынуть его. После этого уже снять кнопку;
- отремонтировать шток либо заменить его на новую деталь;
- после произведенного ремонта или частичной замены деталей собрать все обратно.
Совет. Если требуется замена штока, но нет возможности сразу же поставить новую деталь, можно временно заменить его самодельным элементом, выполненным из куска толстой проволоки.
В случае же, когда кнопка проваливается при нажатии, одной из причин этого может быть поломка пружины, которая возвращает механизм в исходное состояние. Здесь потребуется замена сломанной детали. Другой возможной причиной проваливания кнопки может оказаться неверный выбор высоты ее расположения при регулировке механизма слива. Для устранения этого нужно отключить подачу воды, спустить ту, что осталась, снять с бачка крышку. Затем снять сливной клапан. Ослабив фиксаторы, настроить высоту стакана, после чего собрать все обратно и проверить, нормально ли сейчас работает система.
