Как подключить автомат в щитке: выбираем и подключаем автомат правильно, рекомендации

Правила сборки распределительных коробок и установки автоматов

На площадке у большинства людей стоят старые добрые пробки. Одноразовые. Жила сгорает, приходится делать жучки – тонкий провод напаивается на обе стороны предохранителя. Характеристики прибора меняются, мощность срабатывания становится неопределенной. Справочники технических данных для тока выдают рабочее значение, которое проводка тянет в течение долгого времени. К примеру, к проводу ПВС 3х0,75 соответствуют сведения:

Схема монтажа

1. Номинальный ток 16А. Встречаются данные – параметр трехжильных кабелей составляет 14А.
2. Мощность 2300 Вт. Возникает первая задача. Ток в 16А помножить на напряжение в 230В, получается 3700 Вт, 14 А – выходит 3220. Откуда, спрашивается, берется цифра 2,3 кВт?
3. Пиковый ток составляет 4,5 кА. Из характеристик, оценив количество жилок в ветви, найдем полезные сведения. К примеру, как долго выдержит медный волос в случае нештатной ситуации. Допустим, жгут сплетён из 15 жил. Каждая выдерживает 4,5 кА / 15 = 300А. Это много. Даже в современных новостройках редко ставят автоматы выше 63А. Понятно, при использовании даже одной жилы проводка сгорит раньше, нежели выбьет пробку.
4. Часто встречаются фантастические сведения, называющие диапазон подавляемых помех и длину кабеля.

Итог: самостоятельно найти достоверные сведения сложно. Лучше пользоваться официальными стандартами. Причем в ГОСТ сложно найти рабочий ток, не говоря уже о максимальном. Присутствуют сведения: для сечения 0,75 квадратных миллиметра рабочее значение составляет 6А. Значение регламентировано по факту (см. таблицу 9а ГОСТ 7399). Если брать типичные автоматы защиты на 50А, им соответствует медная проводка с сечением жилы 0,75 квадратных миллиметра.

Заметили – цифры отличаются от приведенных выше. Государство не подразумевает возможности восстановления населением сгоревших пробок. Нужно покупать в магазине. Автомат защиты хорош тем, что многоразовый. Специальный прибор гарантированно отключит напряжение в экстренном случае. Те, кто считает, что 50А – значение срабатывания, ошибаются. Это рабочее значение. Нештатна ситуация с многократным превышением. И факт объясняет необходимость деления квартиры на ветви.

Автоматические счётчики

Допустим, рекомендуется верхнее освещение класть жилой 1,5 квадратных миллиметра по меди, для духовок и электрических плит – 4. Понятно, порог выгорания изоляции различается. Единственный автомат на входе в квартиру не может одинаково защитить все. Получается, прибор лишь убережет дом от пожара (да и то не факт). Схема подключения автоматов в щитке выглядит следующим образом:

• Подъездной щиток больше нужен для электриков, копаться в нем самостоятельно и что-то менять не имеем права. Проводка относится к общему имуществу, обслуживаемому управляющей компанией. На площадке стоят автоматы, способные вырубить электричество в квартире. В реальности на квартиру приходятся две пробки.
• Внутри квартиры ставится электрощиток. Часто габариты не позволяют встроить оборудование в стену, приходится изыскивать место. К примеру, разместить в районе потолка.

5. Способ соединения проводов в распределительных коробках

Любое соединение проводов обладает переходным сопротивлением, на нём падает напряжение. А значит – происходит нагрев. Защитный автомат защищает не только кабель, но и соединения в распред. коробках. И чем они качественней, тем меньше шансов, что при КЗ или перегрузе скрутка выгорит.

Я считаю, что все типы соединений имеют право на жизнь – и клеммы Ваго, и скрутка с пропайкой, и гильзы, и сварка, и простая скрутка. А их качество зависит прежде всего от совести и профессионализма электрика. И ограничения тока через эти соединения!

Учитывая контакты, максимальный ток электросистемы надо также понижать до 0,7 от макс. тока кабеля. А это 19х0,7=13,3А

Как собрать электрощиток

А.Земсков придерживается мнения – сборкой распределительных щитов должны заниматься профессионалы. Подключение автоматов в щитке проводится с обязательной проверкой контактов, на кронштейны, объединение ведется шинами, а не обычными проводами. В остальном сложного нет, клеммы чаще зажимные для отверток под крест. Попадаются устройства, где жила заделывается без инструмента. Сообразно повышается и стоимость.

Понятно, автоматы электрически объединяются параллельно, причем обычные УЗО врубаются в цепь фазы, дифференциальные требуют подключения и нулевого провода. Ни один не размыкает заземление, выходящее на площадку. Напоминаем, на кухне по правилам устанавливают не менее 4-х розеток на 10А, в комнате приходится по штуке на каждые 4 метра периметра. Сложности показывают наглядно: не всегда самостоятельное подключение автоматов в щитке – лучшая идея.

Теперь экспресс-инструкция подключения автомата в щитке:

1. Проводим электрическое соединение с нужными выводами.
2. Ставим на кронштейн.
3. Готово!

Не забывайте правильно выбирать номиналы защитных автоматов, диаметр медных жил и заводить фазы на разрыв, а не нулевой провод. Добавим: в розетках 220В подается в левое гнездо, выключатели в рабочее положение устанавливаются нажатием на верх кнопки.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Особенности выбора автоматического выключателя

Возможные перегрузки и короткие замыкания несут собой немалую опасность, начиная выходом из строя бытовой техники и заканчивая травмами и пожарами. Устройство, в народе называемое «автоматом», применяется для защиты питающих линий. Если грамотно подобрать автомат, прибор отключит в случае повреждения проводки технику, не допустив ее возгорания.

В домашних сетях зачастую устанавливаются аппараты ВА-серии, принцип действия которых описан выше. Выбирать автомат следует, отталкиваясь от сечения проводов и предполагаемой нагрузки на линию. Этой информации будет достаточно, чтобы сделать правильную покупку. Рекомендуется обращаться в специализированные магазины или к официальным дилерам, дорожащим своей репутацией, а не на электрорынок.

Немалое значение при выборе играют технические характеристики устройства. Выбирая автомат для щита, в первую очередь, учитывается селективность – принцип от большего к меньшему. То есть если на вводе автомат 40А, на розетки идет 20А, на освещение – 10А.

Для определения нагрузки на сеть придется вспомнить школьные уроки физики, а именно закон Ома. Для примера возьмем, что на кухне будут устанавливаться приборы, суммарная мощность которых достигает 3000 ватт. Общая сеть имеет напряжение в 220 вольт. Необходимо поделить мощность на напряжение и получится 13.6 А. Если отталкиваться от ближайшего номинала доступных автоматов, подбирается модель 16 А.

Обратите внимание! Автоматы предусматривают определенное число срабатываний. Конечно, модели от проверенных производителей более надежные, но, тем не менее, не рекомендуется их часто применять для включения-выключения. Из-за этого не только изнашивается механизм, но и подгорают контакты, что приводит к выходу из строя автомата

Из-за этого не только изнашивается механизм, но и подгорают контакты, что приводит к выходу из строя автомата.

Доступен большой ассортимент аппаратов

Делить нынешние автоматы можно на 3 группы: B, C и D. Чтобы автомат не выбило сразу, после подключения электрического прибора предусматривается задержка по току. Другими словами, устройство будет «молчать» несколько секунд после включения в сеть техники с большим пусковым током. Маркировка в этом случае выступает в качестве коэффициента. Автомат отключается, если ток превышает номинал во столько-то раз:

• B – 3-5. Монтируется в жилых зданиях, где отсутствуют скачки тока;
• С – 5-10. Также находит применение в жилых зданиях. Обеспечивает защиту техники, имеющей слабые пусковые токи (дрель, стиральная машина и так далее);
• D – 10-14. Устанавливается на производствах с установками, имеющими большие пусковые токи.

Выпускаемые модели имеют различия по месту крепления проводника и посадке на DIN-рейку. Поэтому, если производится замена автомата, рекомендуется выбирать модель от того же производителя. Сама установка автоматического предохранителя, желание поменять пробки на автоматы – не самая простая задача, которую рекомендуется доверить специалисту, так как работа с электричеством довольно опасна.

На данный момент лидирующие позиции занимают устройства следующих компаний: ABB, Legrand, Schneider. Это бренды, выпускающие надежное и долговечное оборудование. Если, выбирая прибор, есть желание сэкономить средства, доступен бренд ИЭК.

Обратите внимание! Сейчас многие пытаются подделывать производство предохранителей, выпуская некачественную продукцию. Желая сэкономить средства, не стоит приобретать подозрительно дешевые модели, которые способны стать причиной аварийной ситуации

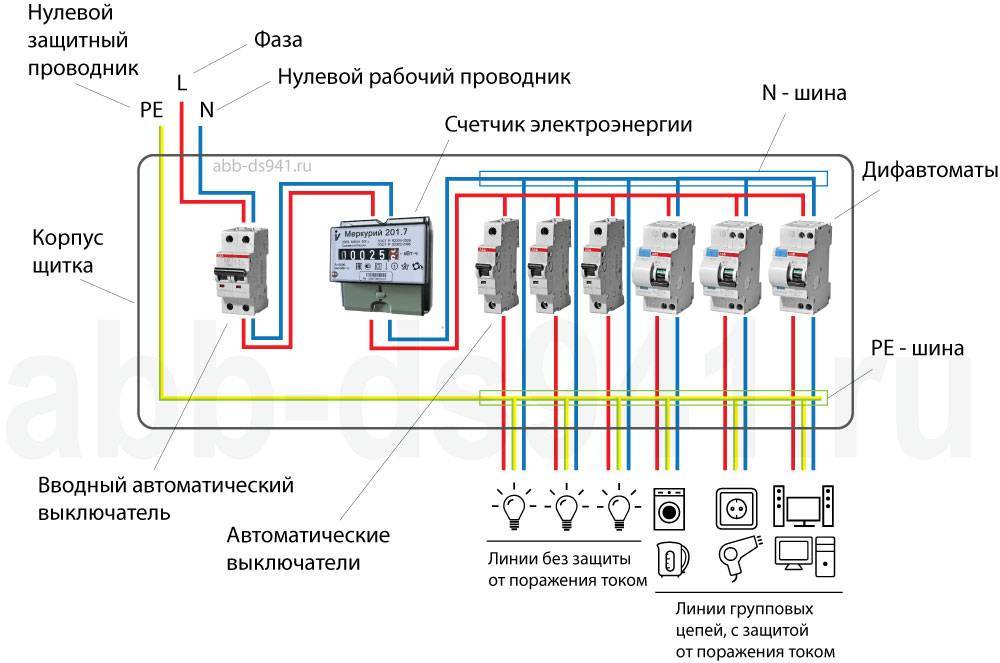

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

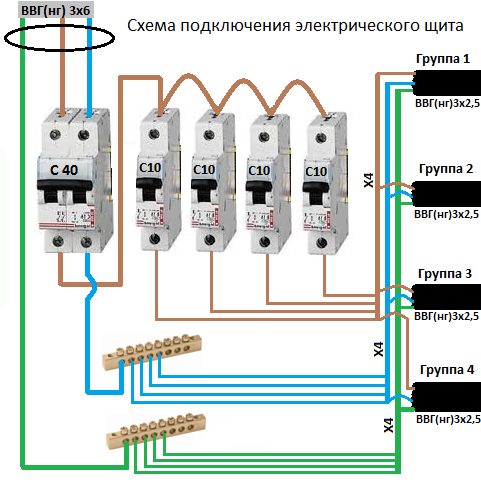

Электромонтажная схема

Таблица 1. Элементы, используемые при монтаже электрощита.

Название	Характеристика
Автомат вводной	Его устанавливают на защиту целого контура электропроводки. Так, жилы основного кабеля фиксируют к зажимам автомата. Для удобства использования, впереди автомата закрепляют рубильник. Он позволяет отключить ток от всей конструкции, чтобы провести ремонтные работы. В этом случае кабель питания тоже необходимо завести на этот рубильник.
Счетчик	Его ставят уже после автоматов. Основным назначением счетчика является контроль потребляемой электроэнергии. Иногда его закрепляют в другом месте еще до электрощита вместе с автоматами (на лестничной площадке).
Устройство защитного отключения	Основной функцией УЗО является защита от ударов током и возгораний. К примеру, в малогабаритной квартире после счетчика устанавливают только одно УЗО, потому что больше не требуется из-за минимальной нагрузки. Иногда устанавливают несколько таких устройств на линии, где имеется большое потребление электроэнергии.
Линейные автоматы	Они требуются для линий в отдельные комнаты. При наличии высокого напряжения или замыкания они разрывают цепочку, благодаря чему предотвращают пожар или короткое замыкание. Они нужны для защиты различных электроприборов.
Дифференциальные автоматы	Их устанавливают вместо нескольких основных автоматов с защитным устройством на отдельных линиях для различных бытовых приборов.
Монтажная рейка	Рейка фиксируется к задней стенке основания щитка. В зависимости от размеров ящика, количество реек и модулей может отличаться. Для того чтобы приобрести щиток под определенное количество модулей, предварительно составляют подробный чертеж соединений.
Гребенка	Предназначаются с целью расключения щита, чтобы соединить нули с подводками заземления. В одном щитке имеются нулевые гребенки и заземляющие.
Шина распределения	Они связывают между собой линейные, дифференциальные автоматы и защитное устройство. Они надежно изолированы, благодаря чему безопасно фиксируют автоматы через входной зажим. Их используют как для фазы, так и для нуля.

Электросчетчик

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Как подключить автоматический выключатель по схеме

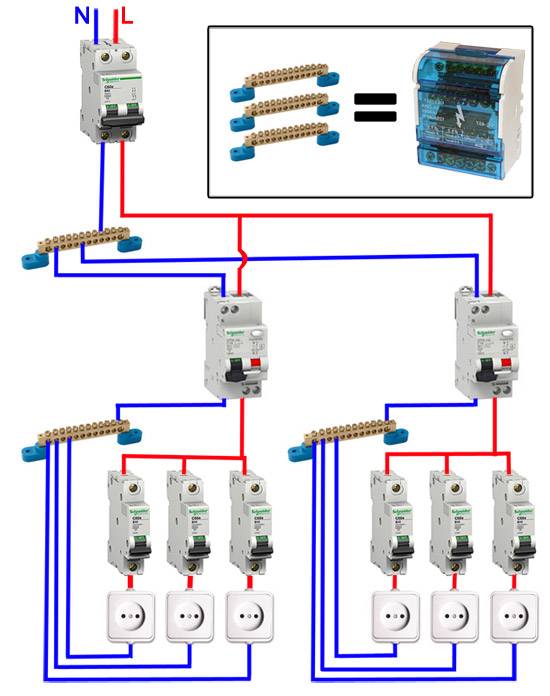

Предлагаем схематические примеры подключения АВ в распределительном щитке.

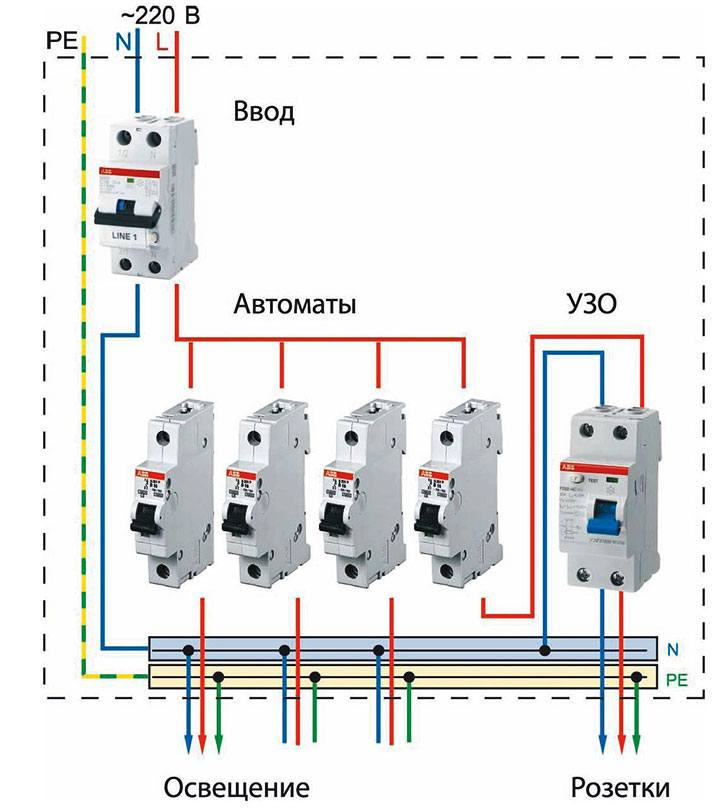

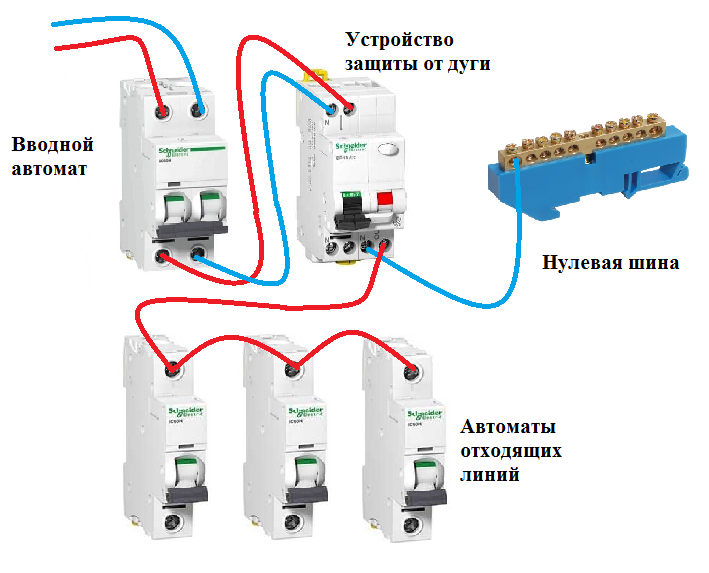

Обратите внимание, что каждая схема подключения автоматов в щитке предполагает разделение на группы по селективности снабжения. Модульные устройства разделены на розеточные группы и на линии освещения, иногда отдельно выносится защита для особо мощных потребителей

В идеале для безопасности и красоты по бокам шины устанавливаю заглушки, чтобы контакты прикрывались изоляцией. Ограничители на DIN-рейку помогут визуально разделить группы автоматов и обеспечить теплоотвод, поскольку приборы при эксплуатации и близком размещении греются, а также ограничители надежно зафиксируют сами приборы. Отдельную группу, как правило, выделяют гребенкой и лишь к одному АВ из группы подводят питание.

Способы подключения

Однофазные цепи

Для того чтобы ответить на поставленный ранее вопрос, следует исходить из требований ПУЭ, регламентирующих порядок включения связки автомат плюс УЗО. Согласно положениям этого документа, устройство защиты подключается так, как показано на размещённом ниже рисунке.

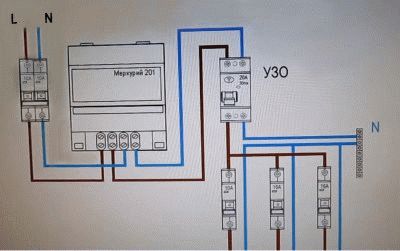

Схема включения однофазного УЗО

При её рассмотрении можно сделать следующие выводы:

• В однофазной сети это устройство практически всегда устанавливается сразу после счетчика;
• К его выходу подсоединяются линейные выключатели (автоматы), от которых проводка разводится по всей квартире;
• Нулевая шина подводится с соответствующей выходной клеммы счётчика на второй полюс УЗО;

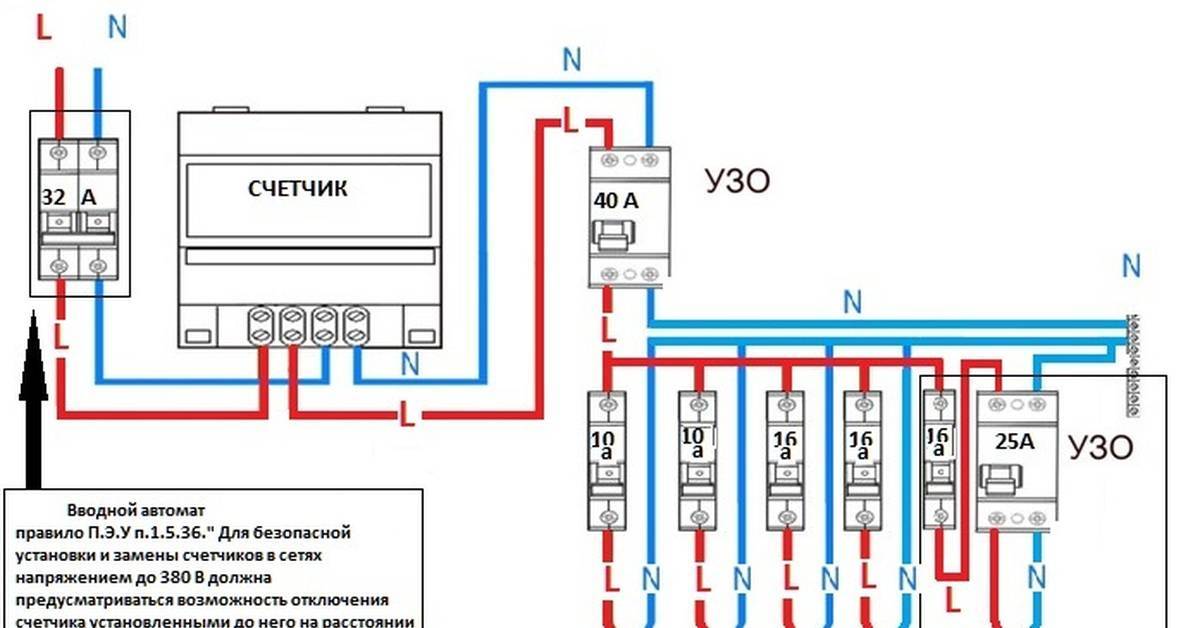

Важно! Особое внимание в этой ситуации следует уделить тому, что УЗО подключается после счетчика и до автомата двумя проводами: прямым и обратным (этот момент очень важен с точки зрения возможности его срабатывания). Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом. Относительно правил подводки проводников к устройству нужно отметить следующее

Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу

Относительно правил подводки проводников к устройству нужно отметить следующее. Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу.

Трехфазная сеть

Типовая схема подключения трехфазного прибора предполагает наличие на нём 3-х групп входных и выходных контактов, каждая из которых образует цепочку защиты по одной из фаз (смотрите фото ниже).

Схема включения трехфазного УЗО

Дополнительная информация. Из рисунка видно, что в реальных силовых цепях число входных и выходных контактов УЗО ограничено четырьмя (три фазы плюс земля).

Последнее объясняется тем, что земляная жила для всех трёх фазных линий является общей (на рисунке она выделена синим цветом).

Двухполюсный

При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.

Критерии выбора, способа соединения автоматов защиты

В первую очередь, исходят из проектной документации, определяют какие характеристики цепи, сколько автоматов планируется установить в РЩ на каждой фазе, электрические параметры этих автоматов.

На промышленных объектах, где в распределительных щитах на одной дин – рейке к одной фазе подключается много автоматических выключателей. Особенно когда расключения осуществляется с трех фаз по разным группам потребителей электроэнергии. Рационально устанавливать соединительные шины фабричного производства, это значительно сократит большой объем работ, повысит надежность соединений и стабильность работы производственных электроустановок.

На распределительных щитах в жилых помещениях автоматы, подключенные к мощным электроприборам, нагревательному котлу, электроплитам, сплит системам, для подогрева пола. Тоже рекомендуется ставить заводские соединительные шины.

На осветительные и розеточные группы, где потребляемые мощности значительно меньше, можно поставить перемычки многожильным или одинарным медным проводом соответствующего сечения

При установке соединительных перемычек особое внимание надо уделять сечению шин и проводов на отдельных участках

Подключаем провода к автомату – кабель с монолитной жилой

Можно свести жилые помещения под один автомат, на другой повесить бойлер, на третий автомат кондиционер и т

Методики проверки УЗО Монтаж электрического щитка Электрический щиток в квартире, его важность в системе электроснабжения дома чрезвычайно велика.
Номинальное напряжение. Перед нами автомат серии ВА фирмы iek.
Через автоматический выключатель подключают фазный провод, заземляющий и нейтральный проводник, на осветительные приборы и розетки проходит напрямую.
Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки

Подключение автоматов в щитке вход сверху или снизу Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Исключительно полезна установка УЗО там, где присутствуют дети.
Что важно сделать И вот вы подошли, к, пожалуй, самому ответственному моменту — заполнению щитка. Что сказано в ПУЭ по этому поводу? Также может устанавливаться в качестве защиты между щитом и помещением.

Показатель рабочего тока. Выводы и полезное видео по теме Нюансы установки всех элементов на квартирном щитке : Подробности монтажа УЗО: УЗО и автоматы — оборудование технически сложное. Причем на каждую группу нужен автомат со своими характеристиками. Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения.

Что сказано в ПУЭ по этому поводу? Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Смотреть нужно на 1 и 3 контакте если смтреть слева на право , туда подключены жилы питающих проводов. Проводники неправильно соединяются.
Схема подключения ДИФАВТОМАТА.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Виды автоматических выключателей

Автоматы для электросчетчика различают по нескольким критериям:

• по виду тока в главной цепи;
• механическое или моторное управление;
• способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
• по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
• корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
• величина пропускаемого тока;
• возможность расцепления цепи электричества на расстоянии;
• защита, которая срабатывает при критических показателях напряжения.

Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.

Выключатели подразделяются на:

• дифференциальные;
• автоматические;
• устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.

Характерные ошибки при соединении автоматических выключателей

Пример выгорания автомата при плохом контакте на перемычках с проводами разного сечения:

Основное усилие приходится на проводник большего сечения, тонкий провод остается болтаться в отверстии клеммы. В результате этой ошибки, слабый контакт приводит к увеличенному нагреву и выгоранию автомата защиты. Если и делать соединения с разным сечением то с учетом мощности нагрузок и многожильными проводами, они равномерно прижимаются в соединительных клеммах.

При покупке автоматических выключателей и шин обязательно проверяйте их соответствие. Помните, что штыревые гребенки универсальны, а FORK вилки подходят только для автоматов определенных видов, указаны выше по тексту.
